Tipo de producto	Bodega de vinos
Marca	Electrolux
Modelo	ERW3313BOX
Capacidad	33 botellas
Rango de temperatura	5°C - 20°C
Número de zonas de temperatura	1 zona
Tipo de puerta	Puerta de vidrio completo
Estantería	5 estantes de madera
Iluminación	LED interior
Cerradura	Sí, con llave
Nivel de ruido	42 dB
Clase de eficiencia energética	F
Consumo anual de energía	176 kWh
Tipo de descongelación	Automático
Clase climática	SN-ST (10°C - 38°C)
Dimensiones (Al x An x Pr)	82.5 x 49.5 x 57.0 cm
Peso	30 kg
Alimentación eléctrica	220-240 V, 50 Hz
Tipo de instalación	Independiente
Limpieza	Limpiar con paño suave y detergente suave

Preguntas frecuentes - ERW3313BOX ELECTROLUX

¿Cuál es el número máximo de botellas que puede almacenar la bodega de vinos Electrolux ERW3313BOX?

La bodega de vinos Electrolux ERW3313BOX puede contener hasta 33 botellas de vino estándar.

¿Cuál es el rango de temperatura de esta bodega de vinos?

La temperatura se puede ajustar entre 5°C y 20°C, adecuado tanto para vinos tintos como blancos.

¿Tiene cerradura?

Sí, la unidad viene con una cerradura y llave para asegurar su colección de vinos.

¿Es reversible la puerta?

No, la puerta no es reversible; está articulada en el lado izquierdo.

¿Cuánto ruido hace este enfriador de vinos durante el funcionamiento?

El nivel de ruido es de aproximadamente 42 dB, lo suficientemente silencioso para espacios habitables.

¿Qué tipo de iluminación tiene?

Cuenta con iluminación LED interior que ilumina las botellas sin generar calor.

¿Cómo limpio la bodega de vinos?

Use un paño suave y detergente suave para limpiar el interior y exterior. Evite limpiadores abrasivos.

¿Cuál es la clase de eficiencia energética?

La clase de eficiencia energética es F, con un consumo anual de aproximadamente 176 kWh.

¿Puedo instalarlo debajo de un mostrador?

El ERW3313BOX está diseñado para instalación independiente y requiere espacio de ventilación.

¿Tiene descongelación automática?

Sí, cuenta con descongelación automática para un funcionamiento de bajo mantenimiento.

MANUAL DE USUARIO ERW3313BOX ELECTROLUX

ES REFRIGERADOR DE VINOS MANUAL DE

INSTRUCCIONES

CONTENTS

1. SAFETY INFORMATION 3
2. CONTROL PANEL 5
3. DAILY USE 6
4. CARE AND CLEANING 10
5. WHAT TO DO IF.... 11
6. INSTALLATION 13
7. NOISES 17
8. TECHNICAL DATA 18
9. ENVIRONMENT CONCERNS 19

Classe climática Temperatura ambiente

$$ \mathrm{SNda} + 1 0 ^ {\circ} \mathrm{Ca} + 3 2 ^ {\circ} \mathrm{C} $$

$$ \mathrm{Nda} + 1 6 ^ {\circ} \mathrm{Ca} + 3 2 ^ {\circ} \mathrm{C} $$

$$ \mathrm{STda} + 1 6 ^ {\circ} \mathrm{Ca} + 3 8 ^ {\circ} \mathrm{C} $$

$$ T d a + 1 6 ^ {\circ} C a + 4 3 ^ {\circ} C $$

A) Indicador de temperatura do compartimento inferior
B) Indicador de alarme
C) Indicador de temperatura do compartimento superior

- indicador de Alarme intermitente

- alarme sonoro acústico

4.1 Limpeza periódica

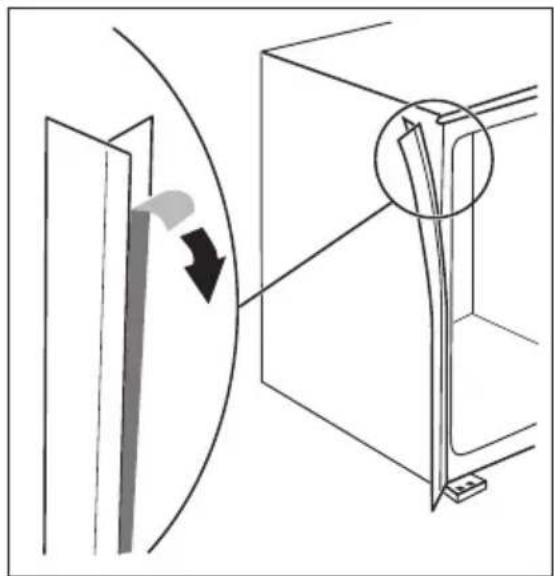

Aplique a tira adesiva vedante no aparelho, tal como indicado na figura.

- A porta abre e fecha correctamente.

1. INFORMACIÓN SOBRE SEGURIDAD 57
2. PANEL DE MANDOS 59
3. USO DIARIO 60
4. MANTENIMIENTO Y LIMPIEZA 64
5. QUÉ HACER SI.... 65
6. INSTALACIÓN 68
7. RUIDOS 71
8. DATOS TÉCNICOS 73
9. ASPECTOS MEDIOAMBIENTALES 73

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.electrolux.com

Registrar su producto para recibir un mejor servicio: www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.

La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad.

Datos y recomendaciones generales

Información medioambiental

Salvo modificaciones.

1. INFORMACIÓN SOBRE SEGURIDAD

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad. Por la seguridad de personas y bienes, si- ga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provocados por omisiones.

1.1 Seguridad de niños y personas vulnerables

- Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico.

No permita que los niños jueguen con el electrodoméstico.

• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.
• Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo. Evitará así que se convierta en una trampa mortal para niños.

1.2 Instrucciones generales de seguridad

ADVERTENCIA

Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.

• Este aparato se debe utilizar exclusivamente para almacenar vino.
• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.
• No utilice otros aparatos eléctricos (como máquinas para hacer helados) dentro de aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización para estos fines.

- No dañe el circuito de refrigeración.

- El circuito de refrigeración del aparato contiene isobutano (R600a). Se trata de un gas natural con un alto nivel de compatibilidad medioambiental, aunque es inflamable.

Durante el transporte y la instalación del aparato, cerciórese de que ninguno de los componentes del circuito de refrigeración sufra daños.

Si el circuito de refrigeración resulta dañado:

• mantenga el aparato alejado de las llamas y de cualquier fuente de combustión
• ventile bien la habitación en la que se encuentra el aparato
• Es peligroso alterar las especificaciones o modificar este producto en modo alguno. Cualquier daño en el cable de alimentación puede provocar un cortocircuito, un incendio o una descarga eléctrica.

ADVERTENCIA

Los componentes eléctricos (cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o un profesional cualificado.

1. El cable de alimentación no se debe prolongar.

2. Compruebe que la parte posterior del aparato no aplaste ni dañe el enchufe. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.

3. Cerciórese de que tiene acceso al enchufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de red está floja, no introduzca el enchufe. Existe riesgo de descarga eléctrica o incendio.

6. No utilice el aparato sin la tapa de la bombilla (si está provisto de ella) de iluminación interior.

7. Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

8. No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.
9. Evite la exposición prolongada del aparato a la luz solar directa.
10. Las bombillas que se utilizan en este aparato (si está provisto de ellas) son especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la iluminación de la vivienda.

1.3 Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.
• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.
• Se deben seguir estrictamente las recomendaciones sobre almacenamiento del fabricante del aparato. Consulte las instrucciones correspondientes.

1.4 Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red.
• No limpie el aparato con objetos metálicos.
• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.
• Inspeccione habitualmente el desagüe del agua descongelada del frigorífico. Si es necesario, limpie el desagüe. Si el de-

sagüe se bloquea, el agua se acumulará en la base del aparato.

1.5 Instalación

Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

• Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.
• Es recomendable esperar al menos dos horas antes de conectar el aparato, para permitir que el aceite regrese al compresor.
• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instrucciones correspondientes a la instalación.
• Siempre que sea posible, la parte posterior del producto debe estar contra una pared, para evitar que se toquen las partes calientes (compresor, condensador) y se produzcan quemaduras.
• El aparato no debe colocarse cerca de radiadores ni de hornillas de cocina.
• Asegúrese de que es posible acceder al enchufe después de instalar el electro-doméstico.
• Realice la conexión sólo a un suministro de agua potable (si está prevista una conexión de agua).

1.6 Servicio técnico

• Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.
• Las reparaciones de este aparato debe realizarlas un centro de servicio técnico autorizado y sólo se deben utilizar recambios originales.

1.7 Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozo-

no, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa

vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables.

2. PANEL DE MANDOS

1 Pantalla
2 Tecla ON/OFF del aparato Tecla de alarma
3 Tecla de enfriamiento de temperatura
4 Tecla de calentamiento de temperatura
5 Compartimento superior

6 Compartimento inferior
7 Tecla de luz

Se puede cambiar el sonido predefinido de las teclas a otro más alto manteniendo pulsadas al mismo tiempo la tecla de la luz y la de enfriamiento de temperatura durante unos segundos. El cambio es reversible.

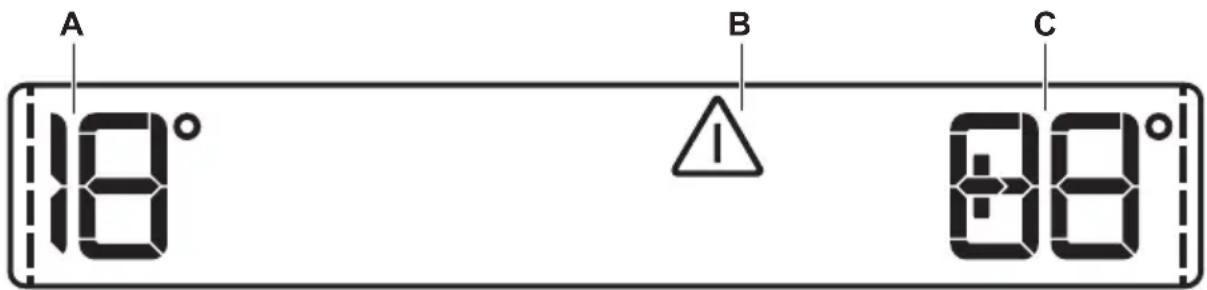

2.1 Pantalla

A) Indicador de temperatura del compartimento inferior

B) Indicador de alarma

C) Indicador de temperatura del compartimento superior

Tras seleccionar el compartimento superior o inferior empieza la animación.

Tras seleccionar la temperatura, la animación parpadea durante unos minutos.

2.2 Encendido

Para encender el aparato siga los siguientes pasos:

1. Conecte el enchufe a la toma de corriente.
2. Pulse la tecla ON/OFF si la pantalla está apagada.

3. Si DEMO aparece en la pantalla, el aparato está en el modo de demostración. Consulte la sección "Qué hacer si..."

4. Los indicadores de temperatura muestran la temperatura predeterminada programada.

Para programar otra temperatura, consulte la sección "Regulación de la temperatura".

2.3 Apagado

Para apagar el aparato:

1. Pulse la tecla ON/OFF durante 3 segundos.
2. La pantalla se apaga.
3. Para desconectar el aparato de la corriente, desconecte el enchufe de la toma de corriente.

2.4 Regulación de temperatura

Seleccione el compartimento superior o inferior.

Pulse la tecla de temperatura para ajustar la temperatura.

Ajuste la temperatura predeterminada:

• + 8°C para el compartimento superior
- +14°C para el compartimento inferior Los indicadores de temperatura muestran la temperatura programada.

La temperatura programada se alcanza en un plazo de 24 horas.

Consulte "Uso diario - Disposición del vino".

Después de un corte del suministro eléctrico, la temperatura ajustada se guarda.

2.5 Tecla de luz

Si quiere que la luz siga encendida con la puerta cerrada, basta con que abra y cierre la puerta. La luz permanece encendida automáticamente durante 10 minutos.

Para apagar la luz antes de que se apague automáticamente, abra la puerta y pulse el botón de la luz.

La luz no afecta a la calidad del vino.

2.6 Alarma de puerta abierta

Si la puerta se queda abierta durante unos minutos, sonará una señal acústica. Los indicadores de puerta abierta son los siguientes:

• indicador de alarma intermitente
• señal acústica

Una vez restablecidas las condiciones normales (puerta cerrada), la alarma acústica se detendrá.

La señal acústica se puede desactivar durante la fase de alarma pulsando para ello cualquier tecla.

3. USO DIARIO

3.1 Limpieza del interior

Antes de utilizar el aparato por primera vez, lave el interior y los accesorios internos con agua templada y un jabón neutro para eliminar el típico olor de los productos nuevos. A continuación seque bien.

No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado.

Si DEMO aparece en la pantalla, el aparato está en el modo de demostración: consulte el apartado "Qué hacer si....".

3.2 Disposición del vino

La temperatura se puede regular entre +6 y + 11°C. Este compartimento es ideal para los vinos que se beben al poco tiempo, especialmente blancos o tintos jóvenes. Las secciones del compartimento tienen temperaturas diferentes.

La temperatura se puede regular entre + 11 y + 18°C. Este compartimento es ideal para conservar y mejorar los vinos tintos o blancos durante largos periodos.

Las temperaturas de este compartimento son adecuadas para conservar vinos añejos y con cuerpo.

Coloque las botellas acostadas de modo que los tapones no se sequen.

Conserve el vino en la oscuridad. La puerta es de doble vidrio oscuro y anti UV para proteger el vino de la luz si el frigorífico está en un lugar iluminado.

Evite encender la luz del aparato con demasiada frecuencia y no la deje encendida durante demasiado tiempo. El vino se conserva mejor en la oscuridad.

Manipule las botellas con cuidado para que el vino no se agite.

Preste atención a las recomendaciones y los consejos recibidos en el momento de la compra o incluidos en la documentación técnica con relación a la calidad, la duración y la temperatura de conservación óptima del vino.

3.3 Sugerencias para la conservación

El tiempo de conservación del vino depende del añejamiento, del tipo de uva, del grado alcohólico y del porcentaje de fructosa y tanino que contenga. Cuando compre el vino, averigüe si es añejo o si mejora con el tiempo.

Temperaturas de almacenamiento recomendadas:

• Para champaña y vinos espumosos, de 6 a 8°C
• Para vinos blancos, de 10 a 12°C
• Para vinos rosados y tintos ligeros, de 12 a 16°C
• Para vinos tintos añejos, de 14 a 16°C Si apila varias botellas, asegurarse de que no toquen la placa de enfriamiento del frigorífico.

3.4 Estantes de la bodega

Retire los estantes para la limpieza.

3.5 Portabotellas de la bodega

Saque el estante y póngalo entre las dos guías. Las ménsulas portabotellas admiten un peso máximo de 30 kg.

Es posible poner el estante entre guías a 100 mm de distancia para favorecer la exposición de las botellas.

El compartimento inferior viene con un cajón deslizante que sirve para colocar las botellas en posición vertical.

El cajón está dotado de dos separadores que se adaptan a botellas de diámetros diferentes.

3.6 Humidificador

La humedad adecuada es fundamental para una buena conservación del vino.

Su bodega está equipada con un dispositivo humidificador especial que aumenta la humedad dentro del aparato.

Esparza por la bandeja las piedras de lava suministradas tal y como se indica en la imagen. Después llene de agua la bandeja hasta la mitad de su capacidad.

En el funcionamiento normal, las piedras de lava se humedecen regularmente con el agua. Verifique periódicamente que hay agua en la bandeja y rellénela cuando sea preciso.

Tenga en cuenta que si la humedad del área donde se instala el aparato es particularmente elevada, el interior de la bodega también será relativamente más húmedo.

Esto puede hacer que las botellas se em- pañen al abrir la puerta o se despeguen las etiquetas. En tal caso, reduzca la cantidad de agua de la bandeja según corresponda.

3.7 Recirculación del aire

El compartimiento dispone de un ventilador AIRLIGHT especial que se activa automáticamente en función de la programación del termostato y las condiciones ambientales.

4. MANTENIMIENTO Y LIMPIEZA

PRECAUCIÓN

Antes de realizar tareas de mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos autorizados.

4.1 Limpieza periódica

El equipo debe limpiarse de manera habitual:

• Limpie el interior y los accesorios con agua templada y un jabón neutro.
• Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos.
• Aclare y seque a fondo.

No mueva, dañe ni tire de los conductos o cables del interior del armario.

No utilice detergentes, polvos abrasivos, productos de limpieza perfumados ni cera para limpiar el interior, ya que dañarán la superficie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el compresor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Tenga cuidado para no dañar el sistema de refrigeración.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas.

Después de la limpieza, vuelva a conectar el aparato a la toma de red.

4.2 Descongelación del frigorífico

La escarcha se elimina automáticamente del evaporador del frigorífico cada vez que se detiene el compresor, durante el funcionamiento normal. El agua de la descongelación se descarga por un canal hacia un recipiente especial situado en la parte posterior del aparato, sobre el motor compresor, desde donde se evapora.

Limpie periódicamente el orificio de salida del agua de descongelación situado en la mitad del canal del compartimento frigorífico para evitar que el agua se desborde y caiga sobre los alimentos del interior Utilice el limpiador especial suministrado, que hallará ya colocado en el orificio de desagüe.

4.3 Periodos de inactividad

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

- desconecte el aparato de la red eléctrica

• descongele (si así está previsto) y limpie el aparato y todos sus accesorios
• deje la o las puertas entreabiertas para evitar olores desagradables.

Si el armario va a mantenerse abierto, procure que alguien lo vigile de vez en cuando para que los alimentos de su interior no se

estropeen si se interrumpe el suministro eléctrico.

5. QUÉ HACER SI...

ADVERTENCIA

Antes de solucionar problemas, desenchufe el enchufe de alimentación de red de la toma principal. Las medidas de solución de problemas que no se indican en este manual deben dejarse en manos de un electricista o profesional cualificado y competente.

Se oyen sonidos durante el funcionamiento normal (compresor, circulación de refrigerante).

Problema Posible causa Solución
El aparato hace ruido	El aparato no está bien apoyado en el suelo.	Compruebe que los sopor-tes del aparato descansan sobre una superficie estable (las cuatro patas deben es-tar bien apoyadas en el sue-lo).
El aparato emite una señal acústica. La pantalla está roja.	La puerta no está bien ce-rrada.	Consulte la sección "Alarma de puerta abierta".
El aparato no funcio-na. La bombilla no funciona.	El aparato está apagado. Encienda el aparato.
El aparato no está correc-tamente enchufado a la to-ma de corriente.		Enchufe el aparato correcta-mente a la toma de corrien-te.
El aparato no recibe sumi-nistro eléctrico. No hay ten-sión en la toma de corrien-te.		Enchufe un aparato eléctrico diferente a la toma de co-riente.Llame a un electricista cual-ificado.
La bombilla no fun-ciona.	La bombilla está en espera.	Cierre y abra la puerta.
	La bombilla es defectuosa.	Consulte la sección "Cambio de la bombilla".
El compresor funcio-na continuamente.	La temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta.
La puerta no está bien ce-rrada.		Consulte la sección "Cierre de la puerta".
La puerta se ha abierto con excesiva frecuencia.		No mantenga abierta la puerta más tiempo del nece-sario.
La temperatura ambiente es demasiado alta.		Reduzca la temperatura ambiente.
El agua fluye por la placa posterior del frigorífico.	Durante el proceso de descongelación automática, el hielo se descongela en la placa posterior.	Es correcto.
El agua fluye al interior del frigorífico.	La salida de agua está obs-truida.	Limpie la salida de agua.
Los alimentos impiden que el agua fluya al colector.		Asegúrese de que los alimentos no entran en contacto con la placa posterior.
La temperatura del aparato es demasiado baja/alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta o baja.
La puerta no está bien ce-rrada.		Consulte la sección "Cierre de la puerta".
Se han guardado muchos alimentos al mismo tiempo.		Guarde menos productos al mismo tiempo.
La temperatura del aparato es demasiado alta.	No hay circulación de aire frío en el aparato.	Compruebe que el aire frío circula libremente en el aparato.
En la pantalla de temperatura aparece un cuadrado superior o inferior.	Se ha producido un error en la medición de la temperatura.	Póngase en contacto con su servicio técnico (el sistema de refrigeración seguirá manteniendo fríos los alimentos, pero no podrá ajustar la temperatura).
DEMO aparece en la pantalla.	El aparato está en modo de demostración (DEMO).	Mantenga pulsada aproximadamente 10 s la tecla de la luz; se escucha un largo sonido de la señal acústica y la pantalla se apaga breve-mente: el aparato empieza a funcionar con normalidad.

5.1 Cambio de la bombilla de la bodega

Desenchufe el aparato de la toma de red.

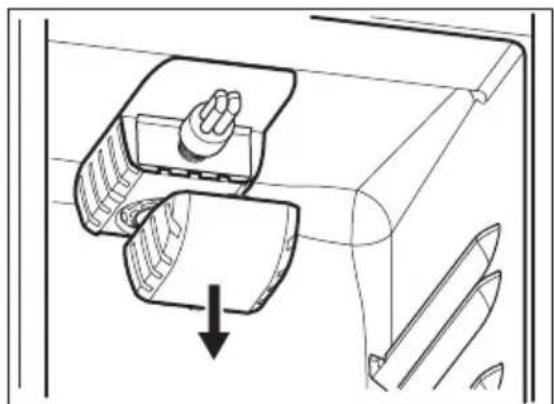

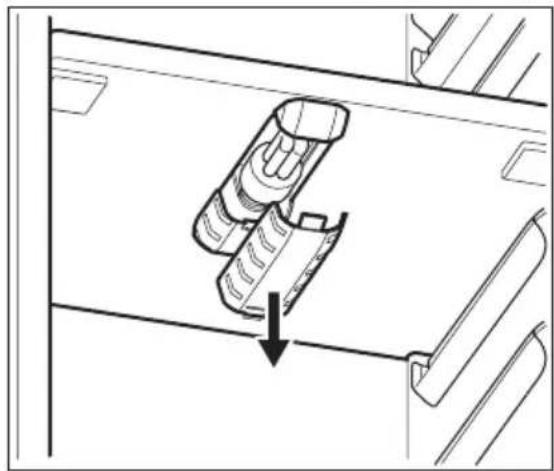

Presione la cubierta de la bombilla hacia dentro con una herramienta (como un destornillador) para soltar el gancho trasero.

Simultáneamente hay que soltar el gancho central y extraer la tapa siguiendo la dirección de las flechas.

Cambie la bombilla por una nueva del mismo tipo específicamente diseñada para electrodomésticos y que tenga las mismas características.

Instale la tapa de la bombilla. Conecte el enchufe a la toma de red.

Abra la puerta. Compruebe que la bombilla se ilumina.

5.2 Cierre de la puerta

1. Limpie las juntas de la puerta.

2. Si es necesario, ajuste la puerta. Consulte "Instalación".

3. Si es necesario, cambie las juntas defectuosas. Póngase en contacto con el servicio técnico.

6. INSTALACIÓN

6.1 Colocación

ADVERTENCIA

Si va a desechar un aparato antiguo que tiene una cerradura o cierre en la puerta, deberá asegurarse de su inutilización para impedir que niños pequeños queden atrapados en su interior.

El enchufe del aparato debe tener fácil acceso después de la instalación.

Instale el aparato en un punto en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

Clase climática	Temperatura ambiente
SN De +10°C a +32°C
N De +16°C a +32°C
ST De +16°C a +38°C

Clase climática	Temperatura ambiente
T De +16°C a +43°C

6.2 Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen en la placa de datos técnicos se corresponden con el suministro de la vivienda. El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.

El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas.

Este aparato es conforme con las directivas de la CEE.

6.3 Requisitos de ventilación

El aire debe poder circular libremente por la parte posterior del aparato.

6.4 Instalación del aparato

PRECAUCIÓN

Compruebe que el cable de alimentación de red pueda moverse con facilidad.

Ejecute los pasos siguientes:

Aplique la cinta selladora adhesiva al aparato como se muestra en la figura.

Instale el aparato en el hueco.

Fije el aparato al hueco con cuatro tornillos.

Fije las tapas a los tornillos.

Finalmente, compruebe que:

- Todos los tornillos están apretados.

- La cinta selladora se ha fijado con firmeza al armario.

- La puerta abre y cierra correctamente.

6.5 Instrucciones de montaje de la parte inferior del compensador de la puerta

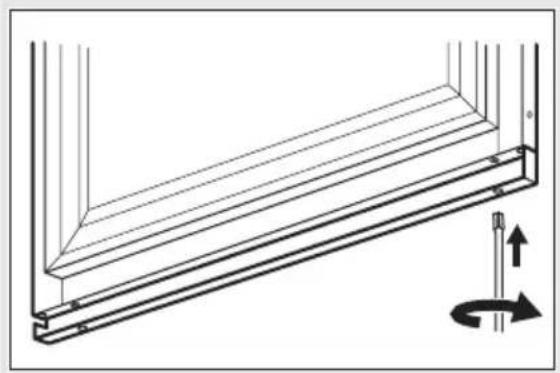

Con la puerta abierta, afloje los dos tornillos situados en la parte inferior sin desatornillarlos completamente.

Coloque el compensador de acero como se indica en la figura e introduzca la parte superior bajo la cabeza de los tornillos.

Alinee el compensador con el panel de la puerta de acero y apriete los tornillos.

Inserte el cárter de acero en el interior del compensador como se indica en la figura.

7. RUIDOS

Durante el funcionamiento normal del aparato suelen producirse ciertos ruidos (compresor, circulación del refrigerante).

Medidas de la cavidad

Altura 1780 mm

Anchura 560 mm

Fondo 550 mm

Voltaje 230-240 V

Frecuencia 50 Hz

La información técnica se encuentra en la placa de datos técnicos en el lado interior

izquierdo del aparato y en la etiqueta de energía.

9. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo 📃. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo ✉ junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
