MANUAL DE USUARIO EWS4052B5B ELECTROLUX

ES Manual de instrucciones | Cava de vinos 218

SV Bruksanvisning | Vinlagringsskåp 232

2.4 Cuidados e limpeza

AVISO!

8.3 Limpeza periódica

Le damos la bienvenida a Electrolux. Gracias por elegir nuestro aparato.

Obtener consejos, folletos, soluciones a problemas e información de asistencia y reparación:

www.electrolux.com/support

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD......218
2. INSTRUCCIONES DE SEGURIDAD.... 220
3. INSTALACIÓN.... 222
4. DESCRIPCIÓN DEL PRODUCTO....225
5. FUNCIONAMIENTO....225
6. USO DIARIO....226
7. CONSEJOS....228
8. CUIDADO Y LIMPIEZA....228
9. SOLUCIÓN DE PROBLEMAS.... 229
10. RUIDOS....230
11. DATOS TÉCNICOS.... 231
12. INFORMACIÓN PARA INSTITUTOS DE PRUEBAS.... 231
13. ASPECTOS MEDIOAMBIENTALES....231

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Los niños de 3 a 8 años y las

personas con discapacidades muy extensas y complejas pueden cargar y descargar el aparato siempre que hayan sido debidamente instruidos. Es necesario mantener alejados del aparato a los niños de menos de 3 años salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado solo para almacenar vino.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• ADVERTENCIA: Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.
• ADVERTENCIA: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.
• ADVERTENCIA: No dañe el circuito de refrigerante.
• ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.
• No utilice agua pulverizada ni vapor para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

• Cuando el aparato esté vacío durante un largo período, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que se desarrolle moho en el interior del aparato.

• No almacene sustancias explosivas tales como latas de aerosol con un propulsor inflamable en este aparato.
• Si el cable de alimentación sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• No utilice el aparato antes de instalarlo en la estructura empotrada por motivos de seguridad.
• Siga las instrucciones específicas de instalación del aparato que están en nuestro sitio web.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Asegúrese de que el aire pueda circular alrededor del aparato.
• En la primera instalación, espere al menos 4 horas antes de conectar el aparato al suministro eléctrico. Esto es para permitir que el aceite regrese al compresor.
• Desenchufe siempre el aparato de la toma de corriente antes de llevar a cabo cualquier operación, .
• No instale el aparato cerca de radiadores, cocinas, hornos o placas de cocción, a menos que se especifique lo contrario en las instrucciones de instalación.
• No exponga el aparato a la lluvia.
• No instale el aparato en lugares con luz solar directa.

• No instale este aparato en áreas excesivamente húmedas o frías.

• Cuando mueva el aparato, levántelo por el borde delantero para evitar rayar el suelo.

• El aparato contiene una bolsa de desecante. No se trata de un juguete. No es un alimento. No olvide desecharlo inmediatamente.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

ADVERTENCIA!

Al colocar el producto, asegúrese de que el cable de alimentación no queda atrapado o doblado.

ADVERTENCIA!

No utilice adaptadores múltiples ni cables prolongadores.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• El aparato debe conectarse a tierra.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Si la toma de corriente doméstica no está conectada a tierra, conecte el aparato a una toma de tierra independiente de acuerdo con la normativa vigente, con el

asesoramiento de un electricista cualificado.

• Asegúrese de no provocar daños en los componentes eléctricos (p. ej., enchufe, cable de alimentación, compresor). Póngase en contacto con el Centro de servicio autorizado o un electricista para cambiar los componentes eléctricos.
• El cable de alimentación debe permanecer por debajo del nivel del enchufe.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

2.3 Uso

ADVERTENCIA!

Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.

El aparato contiene un gas inflamable, isobutano (R600a), un gas natural con alto grado de compatibilidad medioambiental.

Tenga cuidado para no dañar el circuito de refrigerante que contiene isobutano.

• No cambie las especificaciones de este aparato.
• Está estrictamente prohibido usar el producto incorporado de forma autónoma.
• Este aparato está diseñado para utilizarse en un margen de temperatura ambiente de 16°C a 38°C. El margen de temperatura especificado garantiza un funcionamiento correcto del aparato.
• No utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, salvo que el fabricante haya autorizado su utilización.
• Si se daña el circuito de refrigerante, asegúrese de que no haya llamas ni fuentes de ignición en la sala. Ventile la sala.

• No deje que los objetos calientes toquen las partes de plástico del aparato.

• No almacene gases ni líquidos inflamables en el aparato.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.
• No toque el compresor ni el condensador. Están calientes.
• No permita que los alimentos entren en contacto con las paredes interiores de los compartimentos del aparato.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Este aparato contiene hidrocarburos en la unidad de refrigeración. Solo una persona cualificada debe realizar el mantenimiento y la recarga de la unidad.

2.5 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utiliza solamente piezas de repuesto originales.
• Tenga en cuenta que la autorreparación o la reparación no profesional puede tener consecuencias de seguridad y podría anular la garantía.
• Los siguientes repuestos están disponibles al menos durante 7 años después de que el modelo se haya retirado del mercado: termostatos, sensores de temperatura, placas de circuito impreso, fuentes de luz, manijas de puertas, bisagras de puertas, bandejas y cestas. Las juntas de las puertas están disponibles al menos durante 10 años tras la retirada del modelo. La duración puede ser mayor en su país. Visite nuestro sitio web para obtener más información.
• Tenga en cuenta que algunas de estas piezas de recambio solo están disponibles para los reparadores profesionales, y que no todas las piezas de recambio son relevantes para todos los modelos.

2.6 Desecho

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.

• Retire la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

• El circuito del refrigerante y los materiales aislantes de este aparato no dañan la capa de ozono.

• La espuma aislante contiene gas inflamable. Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.
• No dañe la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

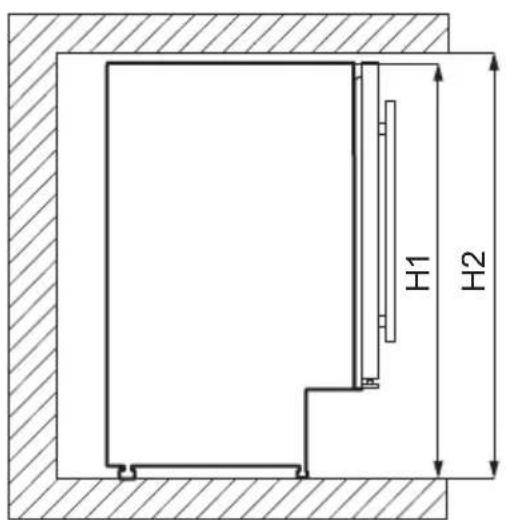

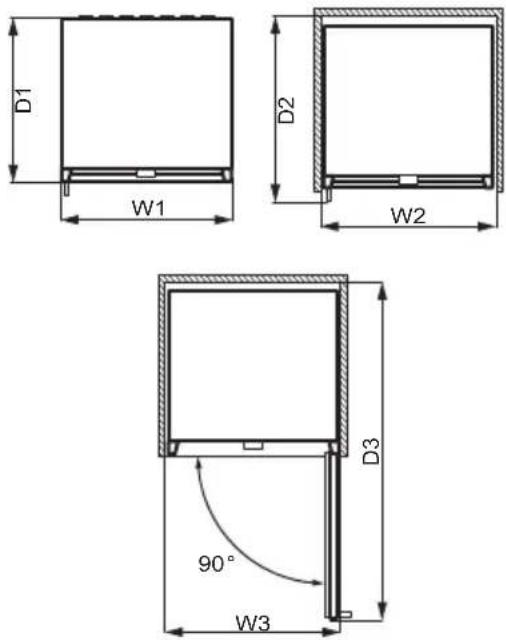

3.1 Dimensiones

H1 H2

D1 W1 D2 W2 90° W3 D3

Dimensiones generales1

H1 mm 820

W1 mm 595

D1 mm 565

^1 la altura, anchura y profundidad del aparato sin el asa

Espacio necesario en uso ^2

H2 mm 822

W2 mm 600

D2 mm 648

^2 la altura, anchura y profundidad del aparato, incluyendo la manija, más el espacio

necesario para la libre circulación del aire de refrigeración

Espacio total necesario en uso ^3

H2 mm 820

W3 mm 648

D3 mm 1157

^3 la altura, anchura y profundidad del aparato, incluido el mango, más el espacio necesario para la libre circulación del aire de refrigeración, más el espacio necesario para permitir la apertura de la puerta hasta el ángulo mínimo que permita la extracción de todo el equipo interno

3.2 Ubicación

Para garantizar el mejor funcionamiento del aparato, no debe instalarlo un lugar con luz solar directa. No instale el aparato cerca de fuentes de calor (hornos, estufas, radiadores, cocinas, campanas, placas de cocción o placas con extractor) a menos que se especifique lo contrario en las instrucciones de instalación. Asegúrese de que el aire pueda circular libremente alrededor de la parte posterior del armario.

Este aparato debe instalarse en una ubicación interior seca y bien ventilada.

Este aparato está diseñado para utilizarse en un margen de temperatura ambiente de 16°C a 38°C.

Solo se puede garantizar el correcto funcionamiento del aparato dentro del rango de temperatura especificado.

Si tiene cualquier duda respecto al lugar de instalación del aparato, consulte al vendedor, a nuestro servicio de atención al cliente o al centro de servicio autorizado más cercano.

Puede que en algún momento sea necesario desconectar el aparato de la toma de corriente. Por lo que el enchufe debe quedar accesible tras la instalación del aparato.

• Antes de enchufarlo, asegúrese de que la tensión y la frecuencia indicadas en la placa de características se correspondan con la fuente de alimentación doméstica.
• El aparato debe estar conectado a tierra. El enchufe del cable de alimentación se suministra con un contacto para este fin. Si la toma de corriente doméstica no está conectada a tierra, conecte el aparato a una toma de tierra independiente de acuerdo con la normativa vigente, con el asesoramiento de un electricista cualificado.
• El fabricante declina toda responsabilidad si no se respetan las precauciones de seguridad anteriores.

3.4 Nivelado

Al colocar el aparato, asegúrese de que queda nivelado. Esto se puede conseguir con dos patas ajustables en la parte inferior delantera.

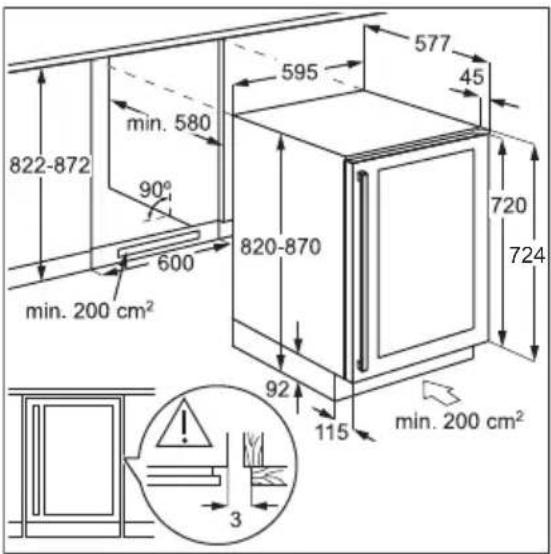

3.5 Instalación con zócalo de ventilación

822-872 min. 580 90° 600 min. 200 cm² 595 577 45 720 724 820-870 92 115 min. 200 cm² 3

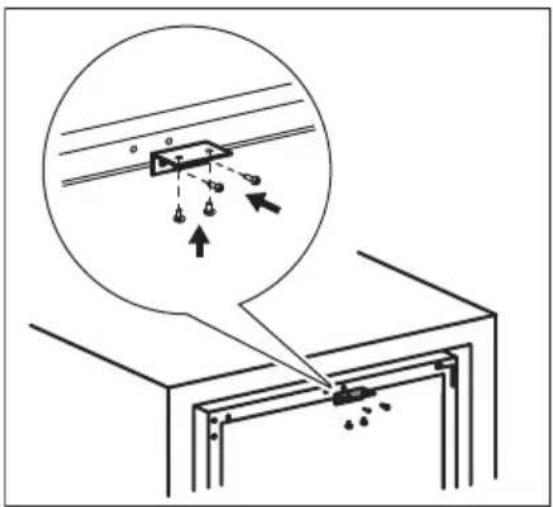

3.6 Instalación del soporte superior

Sujete su aparato:

• Utilice dos tornillos para instalar el soporte superior en la parte superior del aparato.
• Coloque el aparato en la cava y utilice dos tornillos para fijar el soporte superior de la cava.

3.7 Cambio del sentido de apertura de la puerta

ADVERTENCIA!

Desenchufe siempre el aparato antes de llevar a cabo cualquier operación.

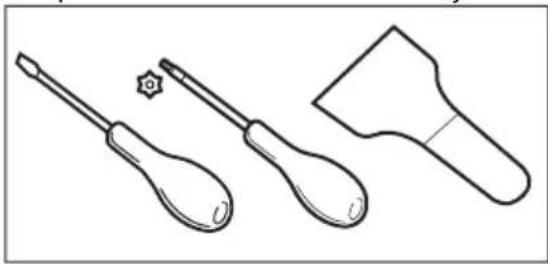

Herramientas que necesita:

• destornillador en forma de cruz,
• espátula o destornillador de hoja fina.

1. Asegúrese de que el aparato se mantenga en posición vertical.
2. Abra la puerta y saque todas las botellas de vino de los estantes. Cierre la puerta.

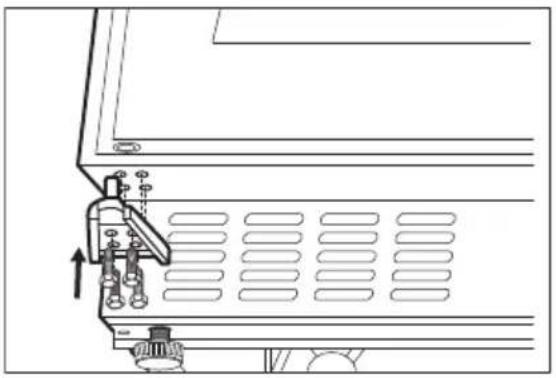

3. Afloje los 4 tornillos que conectan la bisagra inferior. Coloque la bisagra inferior y los tornillos un lugar seguro.

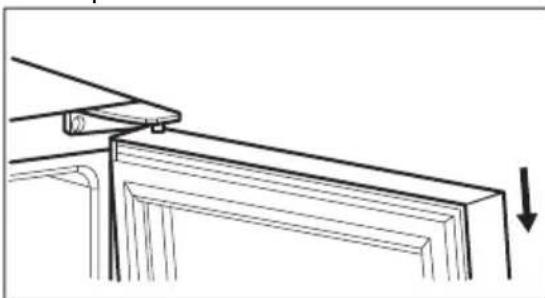

1. Retire la puerta y colóquela sobre una superficie suave.

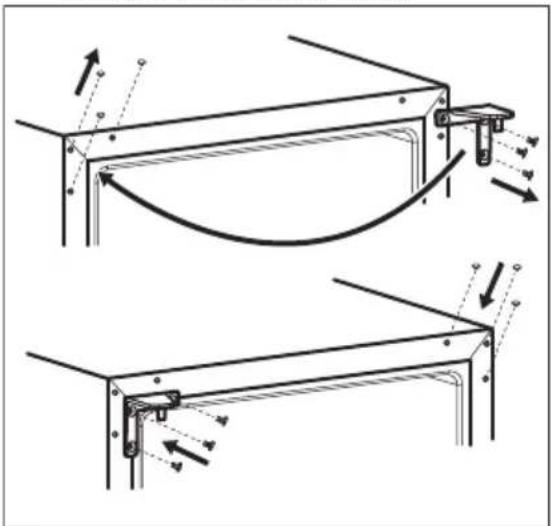

1. Desatornille los tornillos que conectan la bisagra superior en la esquina superior derecha del aparato. Coloque la bisagra superior y los tornillos un lugar seguro.
2. Utilice una espátula o un destornillador de hoja fina para retirar las 3 tapas de los orificios de los tornillos de la esquina superior izquierda del aparato. Transfiera e inserte las cubiertas en los orificios de los tornillos del otro lado.

1. Atornille la bisagra superior en el lado izquierdo del aparato.
2. Coloque la puerta en su nuevo lugar.
3. Fije la bisagra inferior y no apriete los tornillos hasta que la puerta se encuentre cerrada y nivelada.

1. Espere al menos 4 horas antes de conectar el aparato a la alimentación eléctrica.

4. DESCRIPCIÓN DEL PRODUCTO

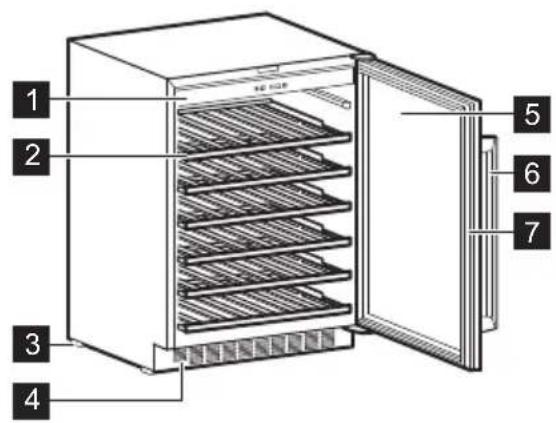

4.1 Descripción del producto

1 2 3 4 5 6 7

1 Panel de mandos
2 Estantes
3 Patas
4 Marco decorativo

5 Puerta de vidrio templado
6 Tirador
7 Junta

5. FUNCIONAMIENTO

5.1 Panel de mandos

1 3 4 ① + -

1 Botón de encendido

2 Botón de luz

3 Pantalla
4 Botón de calentamiento
5 Botón de enfriamiento

5.2 Encendido

1. Introduzca el enchufe en la toma de corriente.
2. Pulse el botón de encendido si la pantalla está apagada.
3. La pantalla muestra la temperatura predeterminada configurada (12°C).

Para seleccionar otra temperatura, consulte la sección "Regulación de la temperatura".

5.3 Apagado

1. Pulse el botón de encendido durante 5 segundos.
2. La pantalla se apaga.
3. Para desconectar el aparato de la corriente, desconecte el enchufe de la toma de corriente.

6. USO DIARIO

6.1 Almacenaje de vino

i

Aparato destinado a utilizarse exclusivamente para la conservación de vinos.

i

El compartimento de almacenamiento de vino es el marcado (en la placa de características) con

El tiempo de almacenamiento del vino depende de la edad, el contenido alcohólico, el tipo de uva y el nivel de fructosa y tanino que contiene. En el momento de la compra, compruebe si el vino ya está envejecido o si mejorará con el tiempo.

Temperaturas de almacenamiento recomendadas:

• Para champán y vinos espumosos, entre +6^ C y +8^ C .
• Para vinos blancos, entre +10°C y +12°C.

5.4 Botón de luz

Para encender y apagar la luz, pulse el botón de la luz. La luz no tiene ningún efecto negativo sobre la calidad del vino.

5.5 Regulación de temperatura

i

La temperatura predeterminada de la cava para vinos es de 12°C.

i

La temperatura se puede regular entre +5 y +18°C.

Para ajustar la temperatura, pulse los reguladores de temperatura. La pantalla muestra los ajustes de temperatura.

Para ajustar la temperatura adecuada para cada tipo de vino, consulte el capítulo "Uso diario".

• Para vinos rosados y tintos ligeros, entre +12°C y +16°C.
• Para vinos tintos añejos, entre +14°C y +16°C.

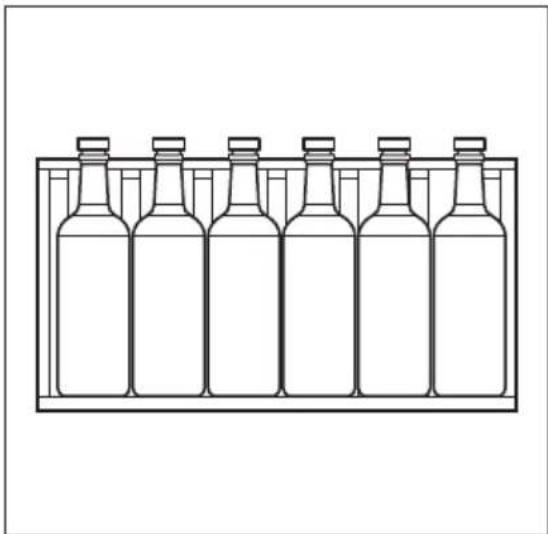

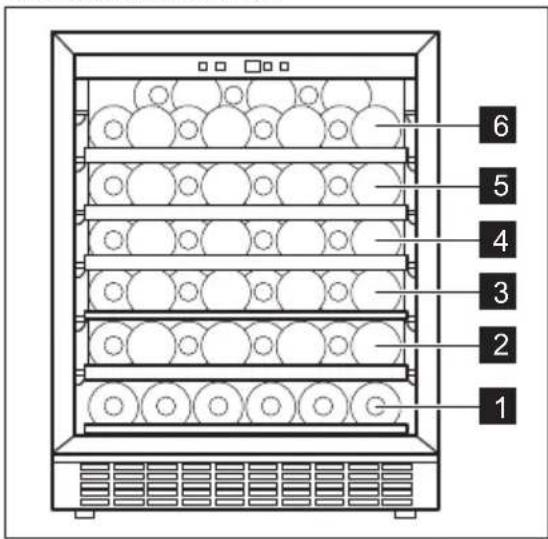

  El electrodoméstico está diseñado para almacenar hasta 52 botellas de Burdeos (0,75 l) colocando:
• 6 botellas en el nivel 1,

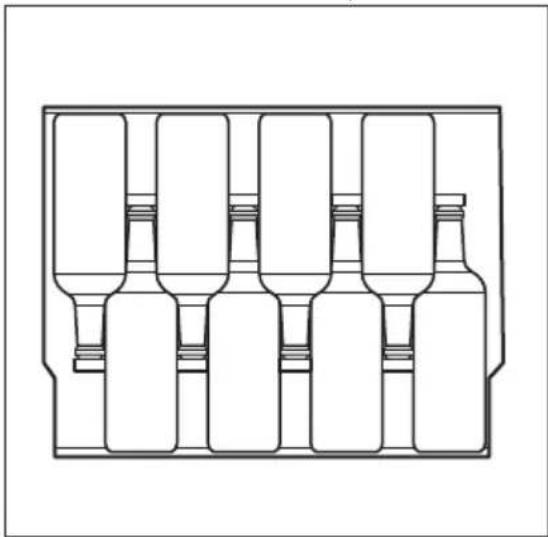

• 8 botellas en el nivel 2,3,4,5,
  • 14 botellas en el nivel 6.

Niveles de estantes

1 2 3 4 5 6

Nivel 1 de medio estante

Niveles de estantes completos 2,3,4,5

Nivel superior del estante 6

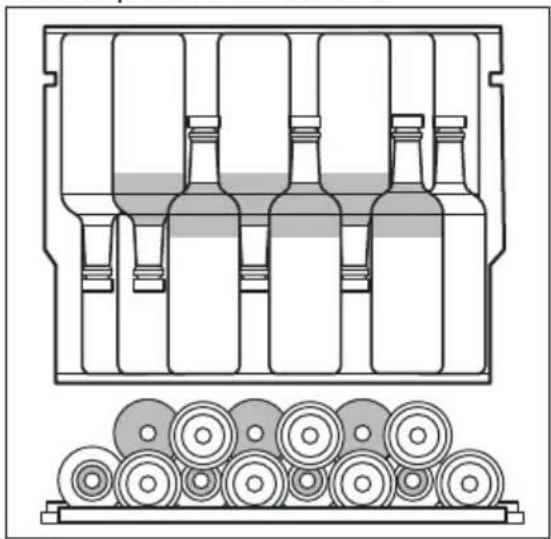

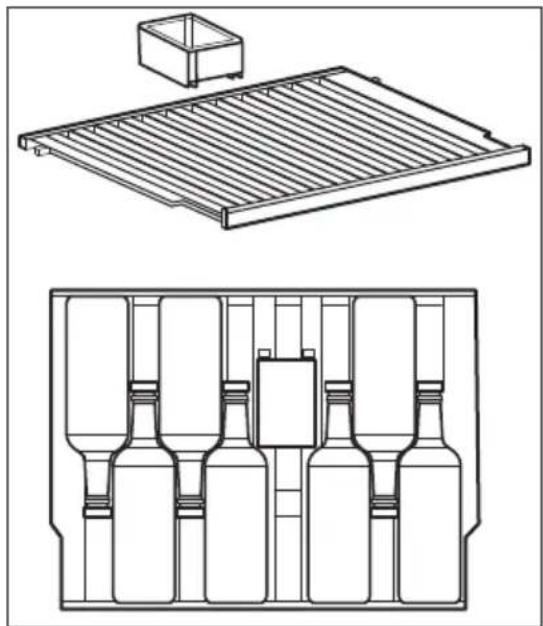

La caja húmeda se encuentra en el estante superior de la cava para vinos. Es desmontable. Vierta un poco de agua en la caja húmeda para evitar un nivel de humedad del aire demasiado bajo.

El estante superior puede albergar:

• 7 botellas con la caja húmeda,
• 8 botellas sin la caja húmeda.

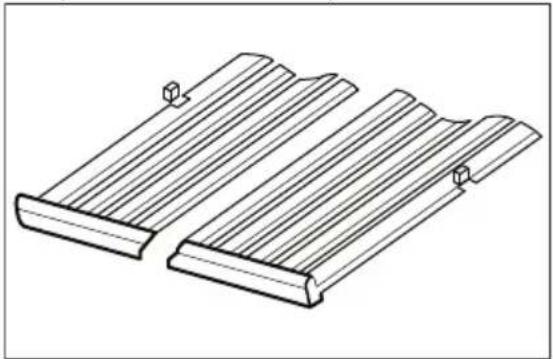

6.3 Extracción e instalación de estantes

Para retirar cualquier estante de la cava para vinos:

1. Abra completamente las puertas de la cava para vinos.
2. Tire del estante de madera hasta que su muesca quede debajo del poste de plástico de la cava para vinos.

1. Levante ligeramente la parte delantera del estante y extráigalo del aparato.

Para volver a colocar el estante en su posición inicial, siga los pasos anteriores en orden inverso.

7. CONSEJOS

7.1 Consejos para ahorrar energía

- La configuración interna del aparato es la que garantiza el uso más eficiente de la energía.

• No abra la puerta con frecuencia ni la deje abierta más tiempo del necesario.
• Asegure una buena ventilación. No cubra las rejillas o los orificios de ventilación.

8. CUIDADO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Advertencias generales

PRECAUCIÓN!

Antes de realizar tareas de mantenimiento, desenchufe el aparato

Este aparato contiene hidrocarburos en la unidad de refrigeración por lo que cualquier tarea de mantenimiento o recarga debe ser realizada por personal técnico homologado.

Los accesorios y las piezas del aparato no deben lavarse en el lavavajillas.

8.2 Limpieza del interior

Antes de utilizar el aparato por primera vez, lave su interior y todos los accesorios internos con agua templada y jabón neutro para eliminar el típico olor de los productos nuevos. A continuación, seque todo bien.

PRECAUCIÓN!

No utilice detergentes, polvos abrasivos ni limpiadores a base de cloro o aceite, ya que podrían dañar el acabado.

8.3 Limpieza periódica

El equipo debe limpiarse con regularidad:

1. Limpie el interior con agua tibia y solución de bicarbonato. La solución debe ser de unas 2 cucharadas de bicarbonato de sodio por litro de agua.

2. Extraiga el exceso de agua de la esponja o el paño cuando limpie el área de los controles o cualquier pieza eléctrica.

3. Limpie el exterior del aparato con agua tibia y jabón neutro.

4. Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos.
5. Enjuague y seque bien.

8.4 Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado, toma las siguientes precauciones:

1. Desconecte el aparato del suministro eléctrico.

2. Elimine todos los elementos.

3. Limpie el aparato y todos los accesorios.
4. Deje la puerta abierta para evitar olores desagradables.

Cuando el aparato no esté en uso debido a un fallo de alimentación:

• La mayoría de los fallos de alimentación se corrigen en unas pocas horas y no afectan a la temperatura del aparato si minimiza la apertura de la puerta.
• Si la alimentación va a estar apagada durante más tiempo, debe seguir los pasos adecuados descritos anteriormente.

9. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Qué hacer si...

Problema Posible causa Solución
El aparato no funciona. El aparato está apagado. Encienda el aparato.
El enchufe no está bien conectado a la toma de corriente.		Conecte el aparato a la toma de corriente correctamente.
No hay tensión en la toma de corriente.		Conecte un aparato eléctrico diferente a la toma de corriente para comprobar si fluye electricidad. Si no es así, póngase en contacto con un electricista cualificado.
Se disparó el disyuntor o se fundió un fusible.		Encienda el disyuntor o cambie el fusible.
El compresor funciona continua-mente.	La temperatura se ha ajustado de manera incorrecta.	Consulte el capítulo "Funcionamiento".
La temperatura ambiente es demasiado alta.		Consulte el capítulo "Instalación".
La puerta se abre con demasiada frecuencia.		No mantenga la puerta abierta más tiempo del necesario.
La puerta no está bien cerrada. Consulte la sección "Cierre de la puerta".
La luz no funciona. La luz está apagada. Encienda la luz. Consulte la sección "Configuración de luz".
El aparato no está enchufado. Conecte el aparato.
Se disparó el disyuntor o se fundió un fusible.		Encienda el disyuntor o cambie el fusible.

Problema Posible causa Solución

La bombilla es defectuosa. Póngase en contacto con el servicio		técnico autorizado.
El botón de luz no está funcionando.		Póngase en contacto con el servicio técnico autorizado.
Demasiada vibración. El aparato no está bien apoyado. Compruebe que los soportes del aparato están estables.
El aparato hace ruido. El aparato no está bien apoyado. Compruebe que los soportes del aparato están estables.
El agua fluye por la placa trasera del aparato.	Durante el proceso de descongelación automática, la escarcha se derrite en la placa posterior.	Es correcto.
El agua fluye dentro de la cava para vinos.	Los productos evitan que el agua fluya hacia el colector de agua.	Asegúrese de que los productos no tocan la placa posterior.
La temperatura de la cava para vinos es demasiado baja o demasiado alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más alta o más baja.
La puerta no está bien cerrada. Consulte la sección "Cierre de la puerta".

Si el consejo anterior no ofrece resultados, llame al servicio técnico autorizado más cercano.

9.2 Cambio de la bombilla

Póngase en contacto con un Centro de servicio autorizado para sustituir la lámpara.

9.3 Cierre de la puerta

1. Limpie las juntas de la puerta.
2. Si es necesario, ajuste la puerta. Consulte el capítulo "Instalación".
3. Si es necesario, cambie las juntas defectuosas de la puerta. Para obtener más información, póngase en contacto con el centro de servicio autorizado.

10. RUIDOS

SSSRRR! BLUBB! CLICK! OK BRRR! HISSS!

11. DATOS TÉCNICOS

La información técnica se encuentra en la placa de datos técnicos situada en el interior del aparato y en la etiqueta de consumo energético.

El código QR de la etiqueta energética suministrada con el aparato proporciona un enlace web a la información relacionada con el rendimiento del aparato en la base de datos EPREL de la UE. Guarde la etiqueta energética como referencia junto con el manual de usuario y todos los demás documentos que se proporcionan con este aparato.

También puede encontrar la misma información en EPREL accediendo desde el enlace https://eprel.ec.europa.eu e introduciendo el nombre del modelo y el número de producto que se encuentran en la placa de datos técnicos del aparato.

Consulte el enlace www.theenergylabel.eu para obtener información detallada sobre la etiqueta energética.

12. INFORMACIÓN PARA INSTITUTOS DE PRUEBAS

La instalación y la preparación del aparato para cualquier verificación de EcoDesign deberá cumplir con EN 62552 (EU). Los requisitos de ventilación, las dimensiones de los huecos y las separaciones mínimas traseras serán los indicados en este manual

de usuario en "Instalación". Por favor, póngase en contacto con el fabricante para cualquier otra información adicional, incluyendo los planos de carga.

13. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
