BRUGSANVISNING EWS4052B5B ELECTROLUX

DA Brugsanvisning | Vinskab 31

ET Kasutusjuhend | Veinikapp 45

Velkommen til Electrolux! Tak, fordi du valgte vores produkt.

Få råd om brug, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....31
2. SIKKERHEDSANVISNINGER.... 33
3. INSTALLATION....35
4. PRODUKTBESKRIVELSE....38
5. DRIFT....38
6. DAGLIG BRUG.... 39
7. RÅD OG TIPS....40
8. VEDLIGEHOLDELSE OG RENG∅RING....41
9. FEJLFINDING....42

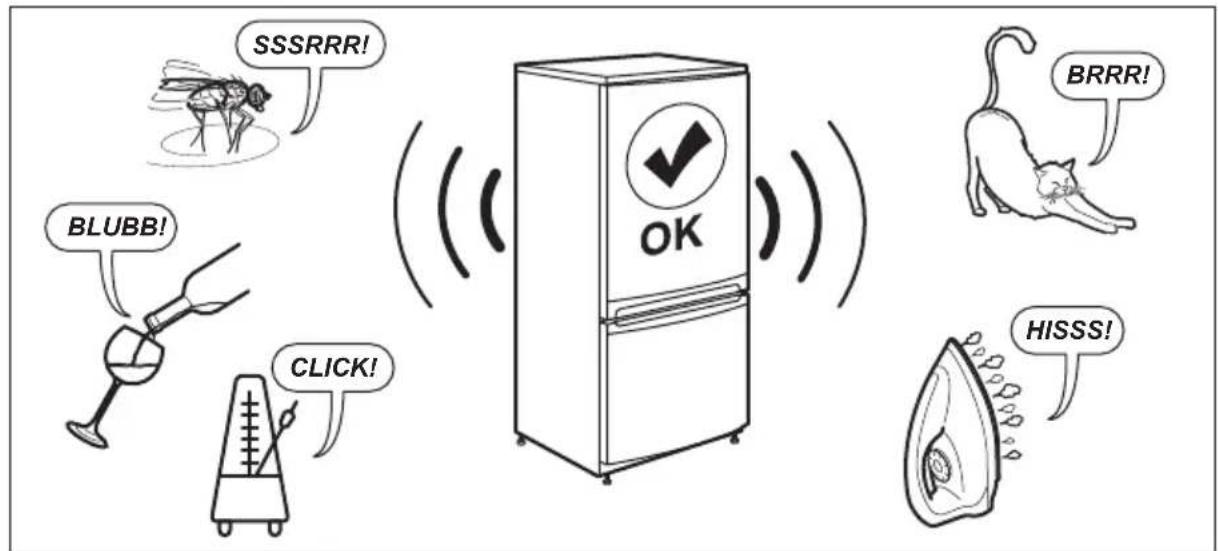

10. LYDE....43
11. TEKNISKE DATA....43
12. INFORMATION TIL TESTINSTITUTTER.... 43
13. MILJ∅HENSYN....44

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Produktet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge produktet på en sikker måde samt forstår de farer, det indebærer. Børn i alderen 3 til 8 år og personer med meget omfattende og komplekse handicap har lov til at fylde og tømme produktet, forudsat at de er blevet instrueret

korrekt. Børn på under 3 år skal holdes på afstand af produktet, medmindre de overvåges konstant.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med produktet.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.

1.2 Generel sikkerhed

• Dette produkt er kun til opbevaring af vin.
• Dette produkt er beregnet til brug i en enkelt husstand i et indendørs miljø.
• Dette produkt kan bruges på kontorer, hotelværelser, bed & breakfast værelser og andre lignende indkvarteringer, hvor brugen ikke overstiger (gennemsnitlig) husholdningsforbrug.
• ADVARSEL: Sørg for, at ventilationsåbninger, både i produktets kabinet og i et evt. indbygningselement, ikke er blokerede.
• ADVARSEL: Brug ikke mekaniske anordninger eller andre midler til at fremskynde afrimningsprocessen, medmindre de er anbefalet af producenten.
• ADVARSEL: Undlad at beskadige kølekredsløbet.
• ADVARSEL: Brug ikke el-apparater inde i produktets rum til madvarer, med mindre de er af den type, som producenten anbefaler.
• Brug ikke vandspray eller damp til at rengøre produktet.
• Rengør produktet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Når produktet står tomt i længere tid, skal det slukkes, afrimes, rengøres, aftørres, og lågen skal efterlades åben for at forhindre, at der dannes mug i produktet.
• Opbevar ikke eksplosive stoffer som f.eks. aerosolbeholdere med brændbar drivgas i dette produkt.

- Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Brug ikke apparatet, inden det monteres i den indbyggede struktur, pga. sikkerhed.
- Følg de separate instruktioner for installation, som findes på vores hjemmeside.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Sørg for, at luften kan cirkulere omkring produktet.
- Ved første installation, skal du vente mindst 4 timer, før du slutter produktet til strømforsyningen. Det er for, at olien kan løbe tilbage i kompressoren.
- Inden der udføres nogen form for arbejde på produktet, skal stikket altid tages ud af kontakten.
- Installér ikke produktet tæt på radiatorer eller komfurer, ovne eller kogesektioner, medmindre andet er angivet i installationsvejledningen.
- Udsæt ikke produktet for regn.
- Installér ikke produktet, hvor der er direkte sollys.
- Montér ikke produktet på områder, der er for fugtige eller for kolde.
- Når du flytter produktet, skal du løfte det i forkanten, så gulvet ikke bliver ridset.
- Produktet indeholder en pose med tørremiddel. Dette er ikke et legetøj. Dette er ikke mad. Skal bortskaffes med det samme.

2.2 Elektrisk tilslutning

ADVARSEL!

Risiko for brand og elektrisk stød.

ADVARSEL!

Ved placering af produktet skal du sørge for, at ledningen ikke kommer i klemme eller bliver beskadiget.

ADVARSEL!

Brug ikke multistikadaptere og forlængerledninger.

• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Hvis stikkontakten ikke er jordet, skal produktet tilsluttes en separat jordforbindelse i overensstemmelse med gældende bestemmelser. Kontakt en autoriseret installatør.
• Undgå at beskadige de elektriske komponenter (f.eks. netstik, strømkabel, kompressor). Kontakt et autoriseret servicecenter eller en elektriker for at udskifte de elektriske komponenter.
• Strømledningen skal forblive under niveauet for strømstikket.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger, elektrisk stød eller brand.

Dette produkt indeholder brændbar obutan (R600a), en naturgas med høj sk nedbrydelighed. Vær omhyggelig ke at forårsage skade påiddelkredsløbet, der indeholder an.

• Apparatets specifikationer må ikke ændres.
• Enhver brug af produktet som fritstående er strengt forbudt. Det skal anvendes til indbygning.
• Dette produkt er beregnet til at blive brugt ved en omgivende temperatur på mellem 16°C til 38°C. Produktets korrekte drift garanteres inden for det specificerede temperaturområde.
• Stil ikke elektriske produkter (f.eks. ismaskiner) i produktet, medmindre de er angivet som relevante af producenten.
• Hvis der opstår skade på kølemiddelkredsløbet, skal du sørge for, at der ikke er ild og antændelseskilder i rummet. Udluft lokalet.
• Lad ikke varme genstande røre produktets plastdele.
• Opbevar ikke brandfarlig gas og væske i produktet.
• Anbring ikke brændbare produkter eller genstande, der er våde af brændbare produkter i nærheden af eller på produktet.
• Rør ikke ved kompressoren eller kondensatoren. De er varme.
• Sørg for, at maden ikke kommer i kontakt med produktets indvendige vægge.

Risiko for personskade eller beskadigelse af apparatet.

• Sluk for produktet, og tag stikket ud af kontakten inden vedligeholdelse.
• Dette produkt har kulbrinter i køleenheden. Vedligeholdelse og genopladning af enheden må kun udføres af en faguddannet person.

2.5 Service

• Kontakt et autoriseret servicecenter for at få repareret produktet. Brug kun originale reservedele.
• Bemærk, at hvis man selv reparerer produktet, eller får det repareret af en ikke-fagperson, kan det have sikkerhedsmæssige konsekvenser og vil muligvis gøre garantien ugyldig.
• Følgende reservedele er tilgængelige i mindst 7 år efter, at modellen er udgået: termostater, temperatursensorer, printkort, lyskilder, dørhåndtag, dørhængsler, bakker og kurve. Dørpakninger er tilgængelige i mindst 10 år efter, at modellen er udgået. Varigheden kan være længere i dit land. For yderligere oplysninger bedes du besøge vores hjemmeside.
• Bemærk, at nogle af disse reservedele kun er tilgængelige for fagudlærte reparatører, og at ikke alle reservedele er relevante for alle modeller.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip elledningen af, og kassér den.
• Fjern lågen, så børn og kæledyr ikke kan blive lukket inde i apparatet.
• Apparatets kølekredsløb og isoleringsmaterialer er ozonvenlige.
• Isoleringsskummet indeholder brændbar gas. Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.
• Undgå at beskadige delene til køleenheden, der befinder sig i nærheden af varmeveksleren.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

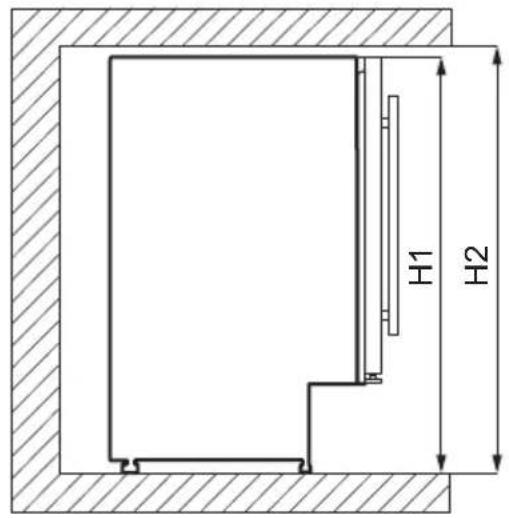

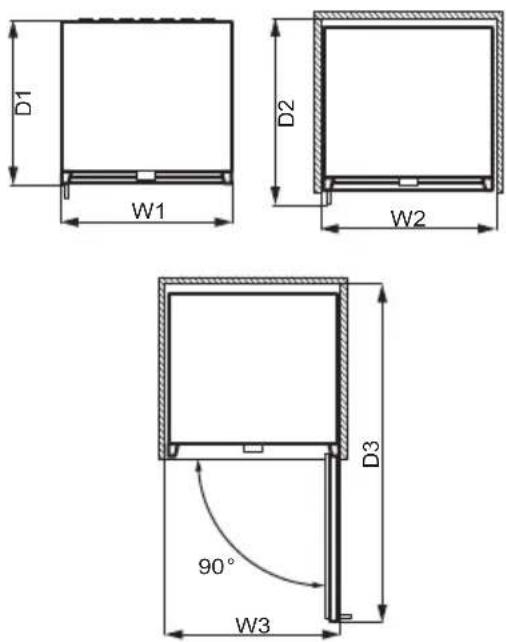

3.1 Mål

H1 H2

Samlede mål1

H1 mm 820

W1 mm 595

D1 mm 565

^1 maskinens højde, bredde og dybde uden håndtag

Påkrævet plads under brug ^2

H2 mm 822

W2 mm 600

D2 mm 648

^2 maskinens højde, bredde og dybde inkl. håndtaget, samt den nødvendige plads til fri cirkulation af den afkølende luft

Samlet plads påkrævet under brug ^3

H2 mm 820

W3 mm 648

D3 mm 1157

^3 maskinens højde, bredde og dybde inkl. håndtaget, samt den nødvendige plads til fri cirkulation af den afkølende luft, samt den nødvendige plads for at lågen som minimum kan åbnes til den vinkel, som gør det muligt at fjerne alt indvendigt udstyr

3.2 Placering

For at sikre produktets optimale funktion bør du ikke installere det på steder med direkte sollys. Installér ikke produktet tæt på varmekilder (ovn, komfurer, radiatorer, emhætter eller kogeplader med integreret emhætte), medmindre andet er angivet i

installationsvejledningen. Sørg for, at luft kan cirkulere frit omkring bagsiden af skabet.

Dette produkt bør installeres på en tør, godt ventileret plads indendørs.

Dette produkt er beregnet til at blive brugt ved omgivelsestemperatur i området fra 16°C til 38°C.

Der kan kun garanteres korrekt drift af produktet inden for det specifikke temperaturinterval.

Hvis du er i tvivl om, hvor du kan installere produktet, bedes du henvende dig til sælgeren, vores kundeservice eller til det nærmeste autoriserede servicecenter.

Det skal være muligt at koble produktet fra strømmen. Der skal derfor være let adgang til stikket efter installationen.

3.3 El-forbindelse

• Inden tilslutning skal det sikres, at den spænding og frekvens, der vises på typeskiltet, svarer til boligens strømforsyning.
• Apparatet skal tilsluttes strøm med jordforbindelse. Strømforsyningskablets stik er forsynet med en kontakt til dette formål. Hvis stikkontakten ikke er jordet, skal apparatet tilsluttes en separat jordforbindelse i overensstemmelse med gældende bestemmelser. Kontakt en autoriseret installatør.
• Producenten fralægger sig ethvert ansvar, hvis ovenstående sikkerhedsforanstaltninger ikke overholdes.

3.4 Nivellering

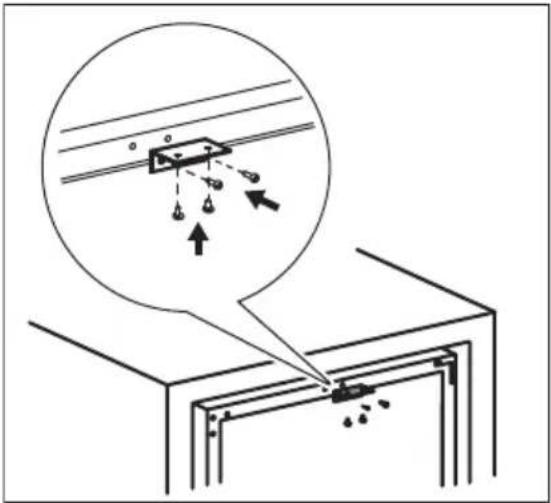

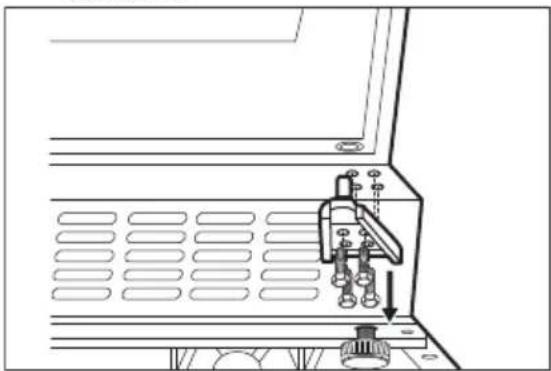

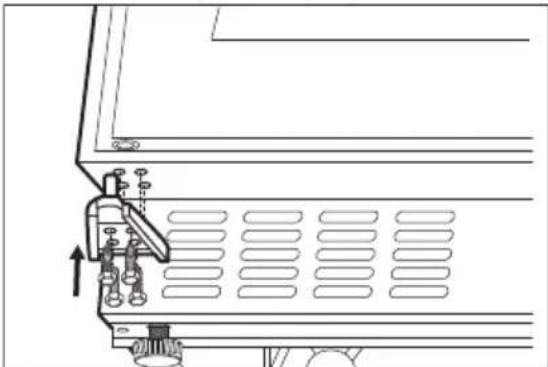

3.6 Montering af det øverste beslag

Fastgør apparatet:

• Brug to skruer til at montere det øverste beslag oven på apparatet.
• Stil apparatet i skabet, og brug to skruer til at fastgøre det øverste beslag på skabet.

Inden der udføres nogen form for arbejde på apparatet, skal stikket altid tages ud af kontakten.

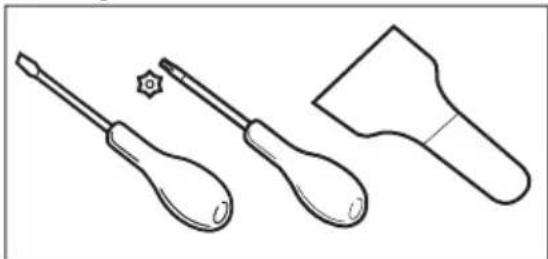

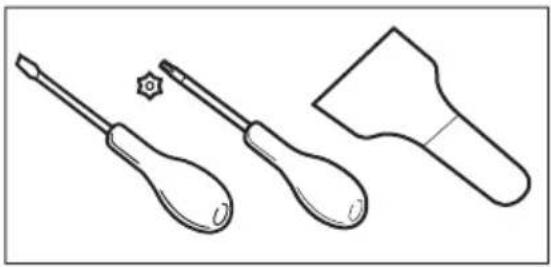

Værktøjer, du har brug for:

- stjerneskruetrækker,

- spartelkniv eller skruetrækker med tynd klinge.

1. Sørg for, at apparatet står lodret.
2. Åbn døren, og tag alle vinflasker ud af hylderne. Luk lugen.
3. Skru de 4 skruer ud, der forbinder det nederste hængsel. Anbring det øverste hængsel et sikkert sted sammen med skruerne.

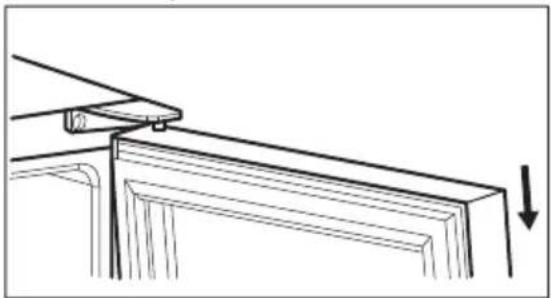

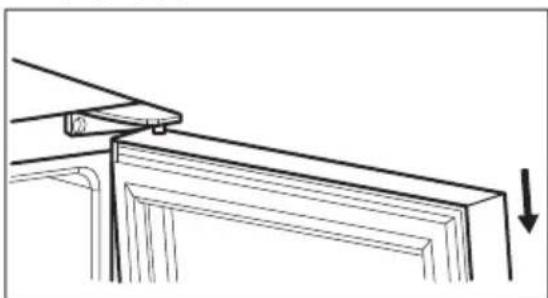

1. Løft lågen, og placer den på en blød overflade.

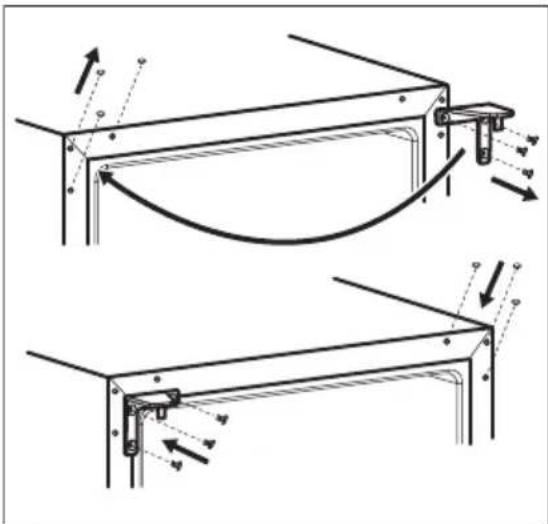

1. Skru skruerne ud, der forbinder det øverste hængsel i øverste højre hjørne af apparatet. Anbring det øverste hængsel et sikkert sted sammen med skruerne.

2. Brug en spartelkniv eller en tynd skruetrækker til at fjerne 3 skruehuldæksler fra apparatets øverste venstre hjørne. Overfør og indsæt dækslerne til skruehullerne i den anden side.

1. Skru det øverste hængsel på apparatets venstre side.
2. Sæt døren på plads.
3. Fastgør det nederste hængsel, og spænd ikke skruerne, før døren er i lukket position og anbragt lige.

1. Vent mindst 4 timer, før apparatet sluttes til strømforsyningen.

4. PRODUKTBESKRIVELSE

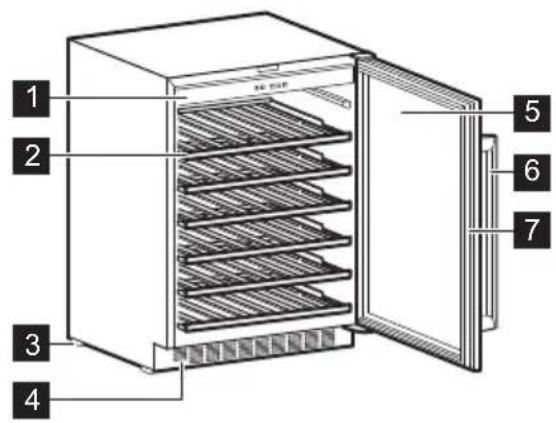

4.1 Produktoversigt

1 2 3 4 5 6 7

1 Betjeningspanel
2 Hylder
3 Fødder
4 Dekorativ ramme

5 Låge af hærdet glas
6 Händtag
7 Pakning

5. DRIFT

5.1 Betjeningspanel

1 3 4 ① ★ □ + -

1 Tænd/sluk-knap
2 Lysknap
3 Skærm
4 Knap til øgning af temperatur
5 Knap til sænkning af temperatur

5.2 Aktivering

1. Sæt stikket i stikkontakten.

2. Tryk på tænd/sluk-knappen, hvis displayet er slukket.

3. Displayet viser standardtemperaturen (12°C).

Se afsnittet "Temperaturindstilling" for at vælge en anden temperatur.

5.3 Slukke

1. Tryk på tænd/sluk-knappen i 5 sekunder.
2. Displayet slukkes.
3. Tag stikket ud af kontakten for at afbryde apparatet fra elnettet.

5.4 Lysknap

Tryk på lysknappen for at tænde og slukke lyset. Lyset har ingen negativ indvirkning på vinens kvalitet.

5.5 Temperaturregulering

Den indstillede standardtemperatur for vinskabet er 12°C.

Temperaturen kan indstilles til mellem +5 og +18°C.

Indstil temperaturen ved at trykke på temperaturvælgerne. Displayet viser den indstillede temperatur.

Se kapitlet "Daglig brug" for at indstille den rigtige temperatur for hver type vin.

6. DAGLIG BRUG

6.1 Opbevaring af vin

Dette apparat er udelukkende beregnet til opbevaring af vin.

Vinopbevaringsrum er det mærkede (på typeskiltet) med 🔒

Vins opbevaringstid afhænger af vinens alder, alkoholiske indhold, druetypen og indholdet af fruktose og tannin. På købstidspunktet skal du kontrollere, om vinen allerede er lagret, eller om den bliver bedre med tiden.

Anbefalede opbevaringstemperaturer:

• Champagne og mousserende vine: +6°C til +8°C.
  • Hvidvine: +10°C til +12°C.
• Rosévine og lette rødvine: +12°C til +16°C.
• Lagrede rødvine: +14°C til +16°C. Apparatet er beregnet til opbevaring af op til 52 bordeaux-flasker (0,75 l) ved at placere:

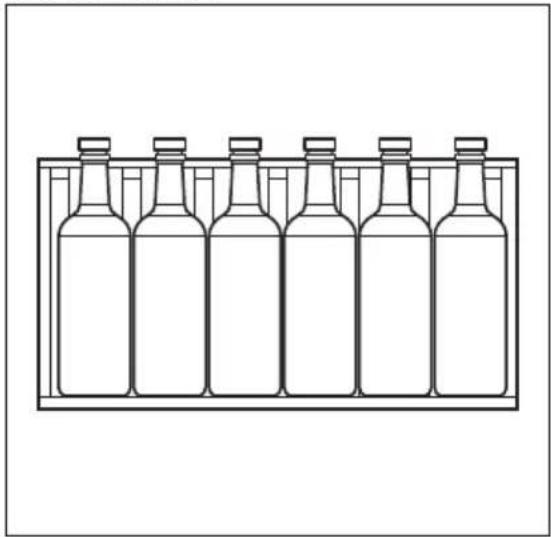

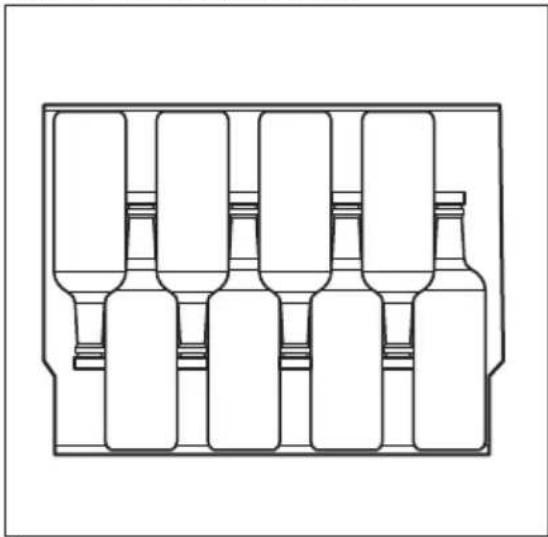

• 6 flasker på rille 1,
  • 8 flasker på rille 2,3,4,5,
  • 14 flasker på rille 6.

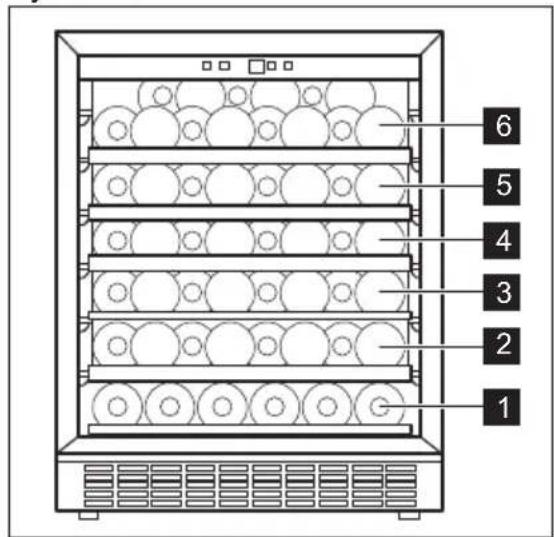

Hylderiller

1 2 3 4 5 6

Halv hylderille 1

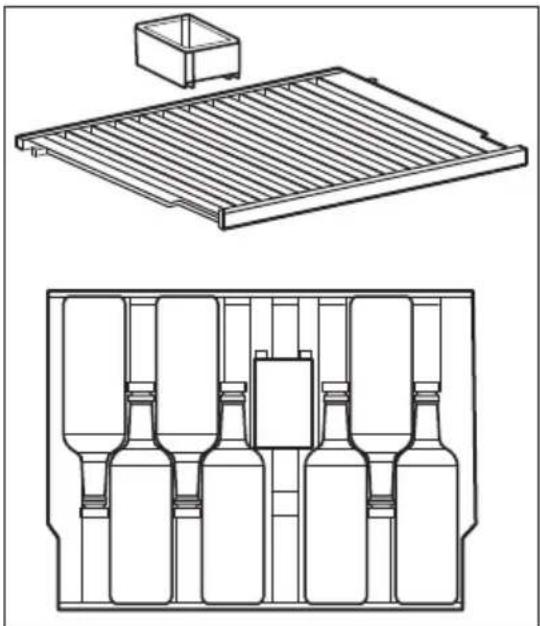

Fugtboksen er placeret på vinskabets øverste hylde. Den kan tages af. Hæld noget vand i den fugtige kasse for at forhindre for lavt luftfugtighedsniveau.

• 7 flasker med fugtboksen,
• 8 flasker uden fugtboksen.

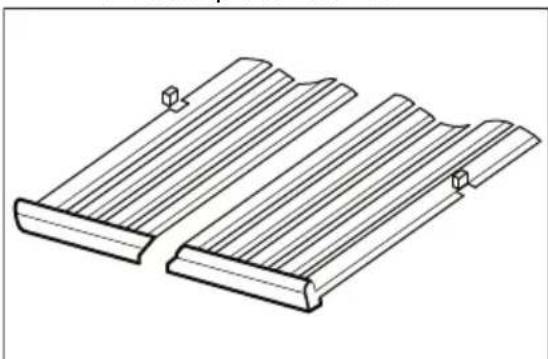

6.3 Udtagning og montering af hylder

Sådan fjernes en hylde fra vinskabet:

1. Åbn vinskabets døre helt.
2. Træk i træhylden, indtil dens hak er under vinskabets plastikstander.

1. Løft skuffens front lidt op, og tag den af apparatet.

Følg ovenstående trin i omvendt rækkefølge for at sætte skuffen tilbage i den oprindelige position.

7. RÅD OG TIPS

7.1 Råd om energibesparelse

• Den interne konfiguration af skabet er den, der sikrer den meste effektive energianvendelse.
• Åbn lågen så lidt som muligt, og lad den ikke stå åben længere end nødvendigt.

- Sørg for en god udluftning. Dæk ikke ventilationsristene eller hullerne.

8. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Generelle advarsler

FORSIGTIG!

Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder kulbrinter, og service og påfyldning af kølemiddel må derfor kun udføres af en autoriseret tekniker.

Apparatets dele og tilbehør egner sig ikke til opvask i maskine.

8.2 Indvendig rengøring

Inden apparatet tages i brug bør det vaskes indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

FORSIGTIG!

Brug ikke vaskemidler, skurepulver, chlor eller oliebaserede rengøringsmidler, da de beskadiger finishets overflade.

8.3 Regelmæssig rengøring

Udstyret skal rengøres regelmæssigt:

1. Rengør indersiden med lunkent vand og en bagepulveropløsning. Opløsningen skal være ca. 2 spiseskefulde bagepulver til en liter vand.
2. Vrid overskydende vand ud af svampen eller kluden, när du rengør området med kontroller eller elektriske dele.
3. Rengør apparatet udvendigt med varmt vand tilsat neutral sæbe.
4. Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
5. Skyl, og tør grundigt.

8.4 Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

1. Kobl apparatet fra strømforsyningen.

2. Fjern alle genstande.

3. Rengør apparatet og alt tilbehør.

4. Lad lågen stå åben for at forebygge ubehagelig lugt.

Når apparatet ikke er i brug på grund af strømsvigt:

• De fleste strømsvigt korrigeres inden for få timer og påvirker ikke temperaturen på dit apparat, hvis du minimerer lugeåbning.
• Hvis strømmen skal være slukket i længere tid, skal du tage de korrekte skridt beskrevet ovenfor.

9. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Hvad gør du, hvis ...

Apparatet virker slet ikke. Når der slukkes for apparatet. Tænd for apparatet.
Stikket er ikke sat rigtigt i stikkontakten.		Sæt stikket helt ind i stikkontakten.
Der er ingen spænding i stikkontakten.		Tilslut et andet elektrisk apparat til stikkontakten for at kontrollere, om der er strøm i apparatet. Hvis ikke, kontakt en autoriseret elektriker.
Kredsløbsafbryderen udløst eller en sprunget sikring.		Tænd for kredsløbsafbryderen, eller skift sikringen.
Kompressoren kører konstant. Temperaturen er indstillet forkert. Se kapitlet "Drift".
Stuetemperaturen er for høj. Se kapitlet "Installation".
Lågen åbnes for ofte. Lad ikke døren stå åben længere end nødvendigt.
Lågen er ikke lukket korrekt. Se afsnittet "Lukning af døren".
Lyset virker ikke. Lyset er slukket. Tænd lyset. Se afsnittet "Lys opsætning".
Stikket til apparatet er ikke sat i stikkontakten.		Tilslut apparatet.
Kredsløbsafbryderen udløst eller en sprunget sikring.		Tænd for kredsløbsafbryderen, eller skift sikringen.
Pæren er defekt. Kontakt det autoriserede servicecen-ter.
Lysknappen virker ikke. Kontakt det autoriserede servicecen-ter.
For meget vibration. Apparatet er ikke understøttet kor-rekt.		Kontrollér, om apparatet står stabilt.
Apparatet støjer. Apparatet er ikke understøttet kor-rekt.		Kontrollér, om apparatet står stabilt.
Der løber vand ned ad apparatets bagplade.	Under den automatiske optøning smelter der rim på bagpladen.	Det er korrekt.
Der løber vand ind i vinskabet. Produkterne forhindrer, at der lø-ber vand ind i vandbeholderen.		Sørg for, at madvarerne ikke rører bagpladen.
Temperaturen i vinskabet er for lav eller for høj.	Temperaturen er ikke indstillet korrekt.	Vælg en højere/lavere temperatur.
Lågen er ikke lukket korrekt. Se afsnittet "Lukning af døren".

Hvis rådet ikke fører til det ønskede resultat, skal du ringe til det nærmeste autoriserede servicecenter.

9.2 Udskiftning af pæren

Kontakt det autoriserede servicecenter for udskiftning af lampen.

9.3 Lukning af døren

1. Rengør dørpakningerne.
2. Juster lågen, hvis det er nødvendigt. Se kapitlet "Installation".
3. Udskift om nødvendigt de defekte dørpakninger. Kontakt det autoriserede servicecenter for at få flere oplysninger.

10. LYDE

SSSRRR! BLUBB! CLICK! OK BRRR! HISSS!

11. TEKNISKE DATA

De tekniske specifikationer fremgår af typeskiltet indvendigt på maskinen og på energimærket.

QR-koden på energimærket, der leveres med maskinen, indeholder et weblink til oplysningerne relateret til maskinens ydelse i EU EPREL-databasen. Opbevar energimærket til reference sammen med brugervejledningen og alle andre dokumenter, der følger med dette apparat.

Det er også muligt at finde de samme oplysninger i EPREL ved hjælp af linket https://eprel.ec.europa.eu og modelnavnet og produktnummeret, som du finder på maskinens typeskilt.

Se linket www.theenergylabel.eu for detaljerede oplysninger om energimærket.

12. INFORMATION TIL TESTINSTITUTTER

Installation og klargøring af produktet en eventuel EcoDesign verifikation skal være i overensstemmelse med EN 62552 (EU). Ventilationskrav, nichemål og mindste friafstand bagtil skal være som angivet i

denne brugsanvisning i "Installation". Kontakt producenten for yderligere information, herunder fyldningsplaner.

13. MILJ∅HENSYN

Genbrug materialer med symbolet 📊 Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

Täisriuli tasemed 2,3,4,5

Når du plasserer produktet, må du sørge for at kabelen ikke er i klem eller skadet.

ADVARSEL!

Hvis du er i tvil om hvor du skal montere produktet, må du kontakte leverandøren, kundeservicen vår eller nærmeste servicesenter.

1. Løft døren og sett den på et mykt underlag.

1. Vent i minst fire timer før du kobler apparatet til strømforsyningen.

4. PRODUKTBESKRIVELSE

4.1 Produktoversikt

1 2 3 4 5 6 7

1 Betjeningspanel
2 Hyller
3 Fot
4 Dekorativ ramme

5 Dør med herdet glass
6 Håndtak
7 Pakning

5. BRUK

5.1 Betjeningspanel

1 3 4 ① + -

5.2 Slik slår du på produktet

Slik fjerner du en hvilken som helst hylle fra vinskapet:

med symbolet 📁 sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på

• Korsformad skruvmejsel,
- Spatel eller tunn skruvmejsel.
