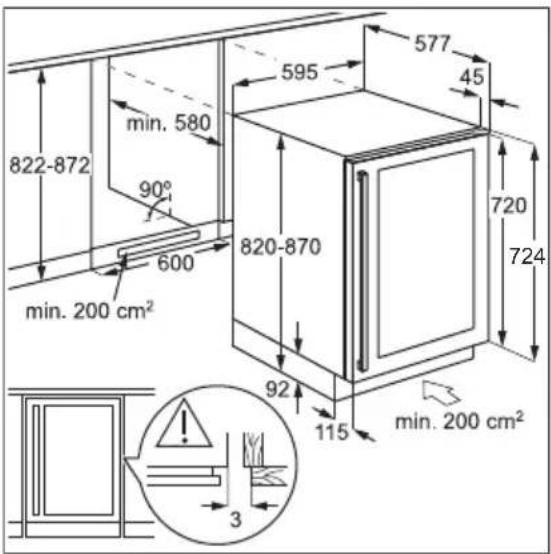

3.5 Installation med ventilationssokkel

822-872 min. 580 90° 600 min. 200 cm² 595 577 45 720 724 820-870 92 115 min. 200 cm² 3

Fare for personskade eller skade på produktet.

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 232
2. SÄKERHETSINSTRUKTIONER.... 234
3. INSTALLATION....236
4. PRODUKTBESKRIVNING....239
5. DRIFT....239
6. DAGLIG ANVÄNDNING....240
7. RÅD OCH TIPS....241
8. UNDERHÅLL OCH RENGÖRING.... 242
9. FELSÖKNING....243
10. LJUD....244
11. TEKNISKA DATA....244
12. INFORMATION FÖR TESTINSTITUT.... 244
13. MILJÖSKYDD.... 245

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn mellan 3 och

8 år och personer med väldigt svåra och komplexa funktionsnedsättningar får fylla på och tömma maskinen, förutsatt att de har fått rätt instruktioner. Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

• Den här produkten är endast avsedd för förvaring av vin.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• WARNING! Se till att ventilationsöppningarna i maskinens hölje eller inbyggda struktur inte blockeras.
• WARNING! Använd inga mekaniska verktyg eller andra medel för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren.
• WARNING! Var noga med att inte skada kylkretsen.
• WARNING! Använd inga elektriska produkter inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.
• Använd inte vattenspray och ånga för att rengöra produkten.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande rengöringstussar, lösningsmedel eller metallföremål.

• När produkten är tom under en längre tid ska den stängas av, avfrostas, rengöras, torkas och dörren ska lämnas öppen för att förhindra att mögel utvecklas i produkten.

• Förvara inte explosiva ämnen som t.ex. sprayburkar med lättantändligt bränsle i den här produkten.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.
• Följ de separata instruktionerna för installation av produkten som finns på vår webbplats.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Säkerställ att luft kan cirkulera runt produkten.
• Vid första installationen,, vänta minst 4 timmar innan du ansluter produkten till nätspänning. Detta för att oljan ska rinna tillbaka i kompressorn.
• Innan du utför något underhåll på produkten, dra ur stickkontakten från vägguttaget.
• Installera inte produkten i närheten av element eller spisar, ugnar eller hållar, såvida inte annat anges i installationsanvisningarna.
• Produkten får inte utsättas för regn.
• Installera inte produkten där den kan utsättas för direkt solljus.
• Installera inte produkten på platser som är mycket fuktiga eller kalla.
• När du flyttar produkten ska du lyfta den i framkanten för att undvika att repa golvet.
• En påse med torkmedel medföljer produkten. Detta är ingen leksak. Det är

inget man kan äta. Kassera det omedelbart.

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

WARNING!

När du sätter in din produkt, se till att elsladden inte kommer under produkten eller skadas.

WARNING!

Använd inte grenuttag eller förlängningskablar.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Produkten måste jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Om nätpänningsmatningen inte är jordad, anslut produkten till en separat jordning enligt gällande bestämmelser. Rådfråga en kvalificerad elektriker för att göra detta.
• Se till att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln och kompressorn). Kontakta det auktoriserade servicecentret eller en elektriker för att byta de elektriska komponenterna.
• Nätkabeln måste alltid vara under elkontakten.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

Produkten innehåller brandfarlig gas, kan (R600a), en naturgas med hög kompatibilitet. Var försiktig så att du inte kylkretsen som innehåller isobutan.

• Ändra inte produktens specifikationer.
• All användning av den inbyggda produkten för separat funktion är strängt förbjuden.
• Denna produkt är avsedd att användas vid omgivande temperatur från 16°C till 38°C. Angivet temperaturintervall garanterar att produkten fungerar korrekt.
• Placera inte elektriska produkter (t.ex. glassmaskiner) i produkten såvida de inte anges av tillverkaren.
• Om kylkretsen skadas, så se till att inga flammor eller antändningskällor förekommer i rummet. Ventilera rummet.
• Låt inte heta föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser och vätskor i produkten.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Låt inte matvaror komma i kontakt med produktens invändiga komponenter.

2.4 Underhåll och rengöring

WARNING!

Risk för personskador eller skador på produkten.

- Stäng av produkten och koppla bort den från eluttaget innan underhåll.

- Denna produkt innehåller kolväten i kylaggregatet. Endast behöriga personer får utföra underhåll och påfyllning av enheten.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• Observera att reparationer som utförs själv eller på ett icke fackmannamässigt sätt kan få säkerhetsmässiga konsekvenser och kan upphäva garantin.
• Följande reservdelar kommer att finnas tillgängliga i minst 7 år efter att modellen har slutat att tillverkas: termostater, temperaturgivare, kretskort, ljuskällor, dörrhandtag, dörrgångjärn, plåtar och korgar. Tätningslister till dörren kommer att finnas tillgängliga i 10 år efter att modellen har slutat att tillverkas. Det kan hända att de finns tillgängliga under längre tid i ditt land. För ytterligare information, besök vår webbplats.
• Observera att vissa av dessa reservdelar endast är tillgängliga för professionella reparatörer och att inte alla reservdelar är relevanta för alla modeller.

2.6 Avfallshantering

WARNING!

Risk för personskador eller kvävning föreligger.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. INSTALLATION

WARNING!

Se avsnitten om säkerhet.

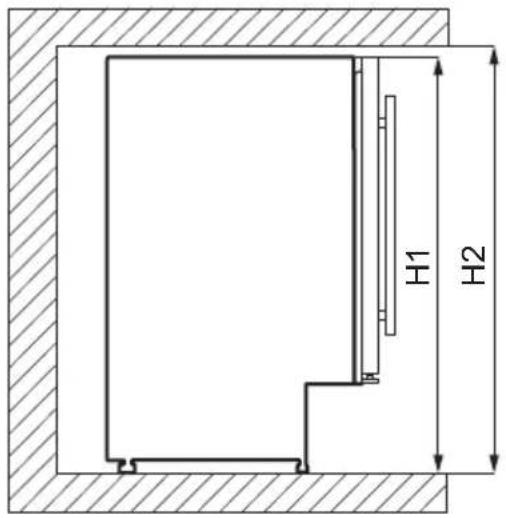

3.1 Mått

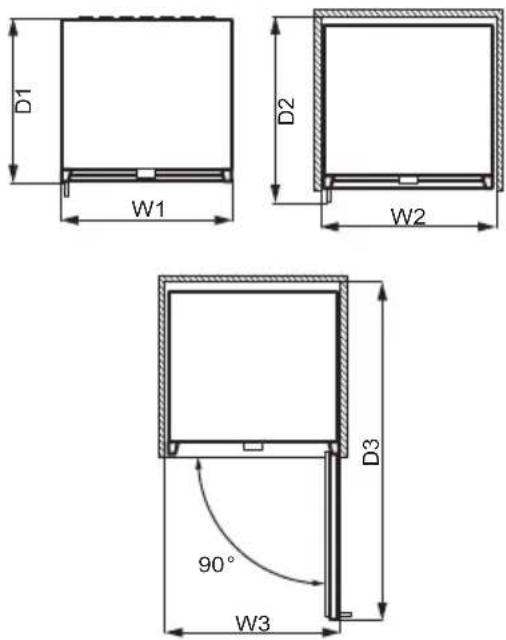

H1 H2

D1 W1 D2 W2 90° W3 D3

Yttermått1

H1 mm 820

W1 mm 595

D1 mm 565

^1 höjd, bredd och djup på produkten gäller utan handtag och fötter

Utrymme som krävs under användning ^2

H2 mm 822

W2 mm 600

D2 mm 648

^2 höjd, bredd och djup på produkten inklusive handtaget, plus utrymmet som krävs för fri cirkulation av kylluften

Totalt utrymme som krävs under användning ^3

H2 mm 820

W3 mm 648

D3 mm 1157

^3 höjd, bredd och djup på produkten inklusive handtaget, plus utrymmet som krävs för fri cirkulation av kylluften, plus det utrymme som krävs för att tillåta lucköppning till minsta vinkel som tillåter borttagning av all intern utrustning

3.2 Placering

För att produkten ska fungera på bästa sätt bör du inte installera den på en plats med direkt solljus. Installera inte produkten nära värmekällan (ugnar, spisar, radiatorer, spisar, köksfläktar, hållar eller spishällar) om inte annat anges i installationsinstruktionerna. Se

till att luft kan cirkulera fritt runt produktens baksida.

Den här produkten ska installeras i ett torrt, väl ventilerat rum inomhus.

Denna produkt är avsedd att användas vid omgivningstemperatur från 16°C till 38°C.

Korrekt funktion av produkten kan endast garanteras inom angivet temperaturområde.

Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta auktoriserade servicecenter.

Produkten måste kunna kopplas bort från elnätet. Stickkontakten måste därför vara lätt att komma åt när produkten har installerats.

3.3 Elanslutning

• Innan du ansluter produkten, se till att spänningen och frekvensen som visas på typskylten stämmer överens med nätspänningen i ditt hushåll.
• Produkten måste jordas. Nätkabeln är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, anslut produkten till en separat jordning enligt gällande bestämmelser. Rådfråga en kvalificerad elektriker för att göra detta.
• Tillverkaren frånsäger sig allt ansvar om ovanstående säkerhetsåtgärder inte iakttas.

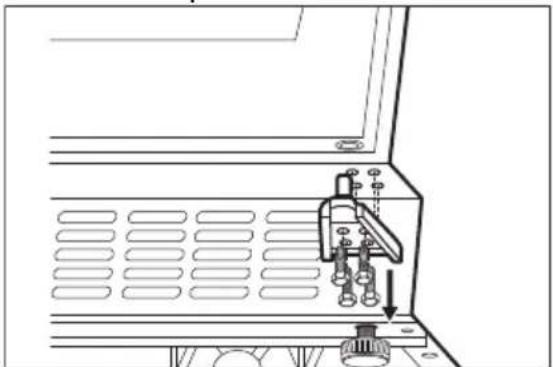

3.4 Nivåutjämning

Se till att produkten står jämnt på en plan yta. Detta kan uppnås genom de två justerbara fötterna under skåpets framkant.

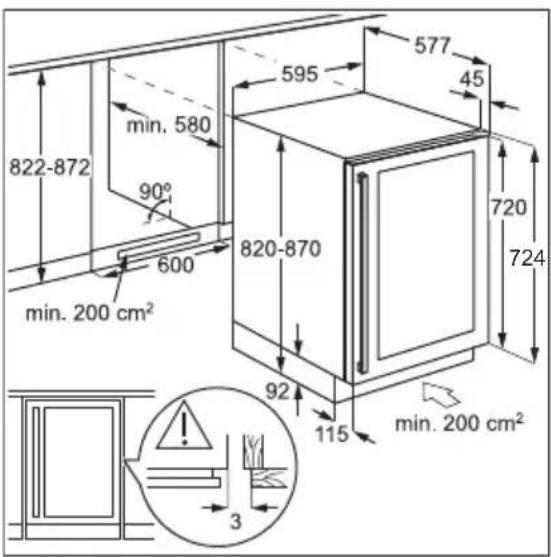

3.5 Installation med ventilationsplåt

822-872 min. 580 90° 600 min. 200 cm² 595 577 45 720 724 820-870 92 115 min. 200 cm² 3

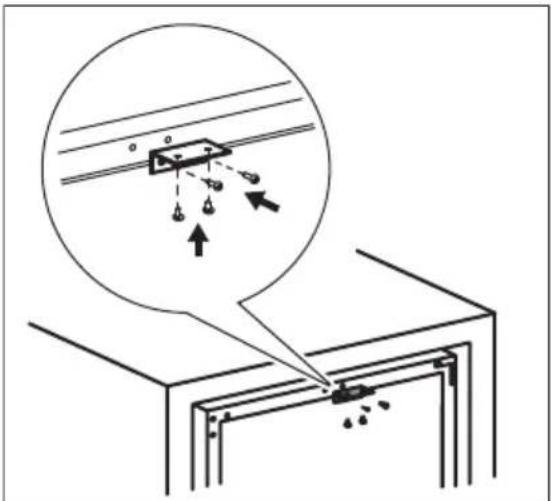

3.6 Installera det övre fästet

Sätt fast produkten:

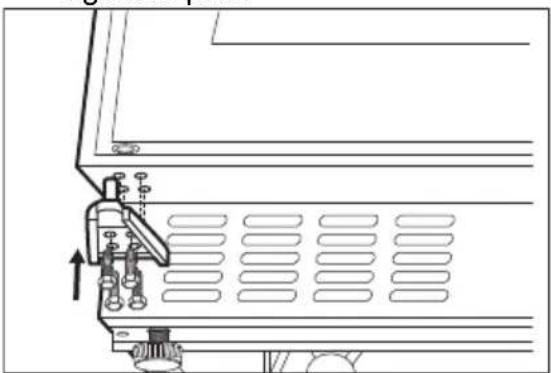

• Använd två skruvar för att montera det övre fästet ovanpå produkten.
• Sätt produkten i skåpet och använd två skruvar för att fästa det övre fästet på skåpet.

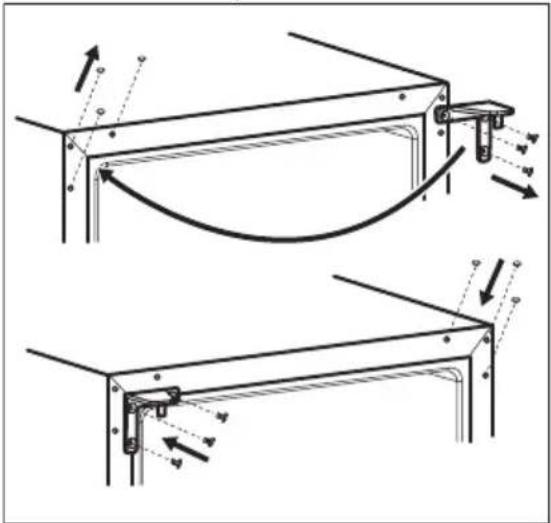

3.7 Omhängning av dörren

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

Verktyg du behöver:

1. Se till att skåpet står upprätt.
2. Öppna dörren och ta ut alla vinflaskor från hyllorna. Stäng luckan.
3. Skruva loss de 4 skruvarna som ansluter det nedre gångjärnet. Lägg det övre gångjärnet tillsammans med skruvarna på en säker plats.

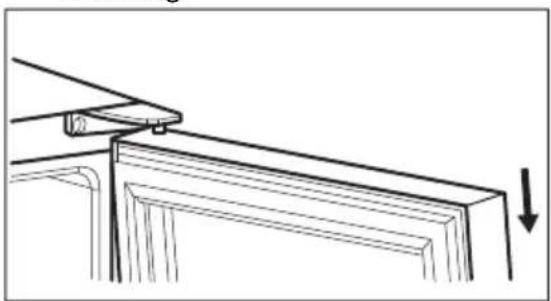

1. Lyft dörren och ställ den på ett mjukt underlag.

1. Skruva loss skruvarna som fäster det övre gångjärnet i det övre högra hörnet av produkten. Lägg det övre gångjärnet tillsammans med skruvarna på en säker plats.

2. Använd en spackelkniv eller en tunn skruvmejsel för att ta bort 3 skruvhålsskydd från produktens övre vänstra hörn. För över och sätt i skydden i skruvhålen på andra sidan.

1. Skruva fast det övre gångjärnet på produktens vänstra sida.
2. Sätt dörren på sin nya plats.
3. Sätt fast det nedre gångjärnet och dra inte åt skruvarna förrän dörren är i stängt läge och plan.

1. Vänta minst 4 timmar innan du ansluter produkten till elnätet.

4. PRODUKTBESKRIVNING

4.1 Produktöversikt

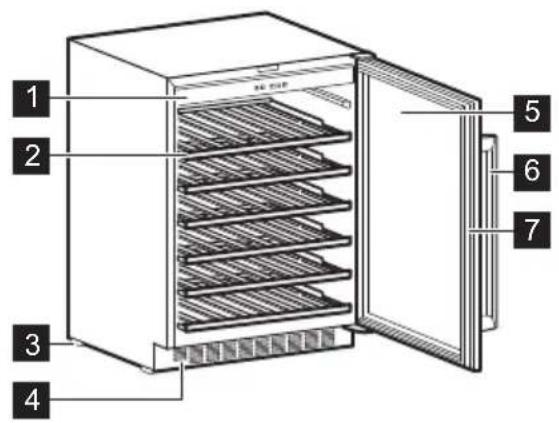

1 2 3 4 5 6 7

1 Kontrollpanel
2 Hyllor
3 Fötter
4 Dekorativ ram

5 Härdad glasdörr
6 Handtag
7 Packning

5. DRIFT

5.1 Kontrollpanel

1 3 4 ① + -

1 Brytare
2 Ljusknapp
3 Visa
4 Knapp för varmare temperatur
5 Knapp för kallare temperatur

5.2 Påslagning

1. Sätt i stickkontakten i eluttaget.

2. Tryck på strömknappen om displayen är avstängd.

3. Standardtemperaturen visas på displayen (12 °C).

Se avsnittet "Temperaturreglering" för att välja en annan inställningstemperatur.

5.3 Avstängning

1. Tryck på strömbrytaren i 5 sekunder.
2. Displayen stängs av.
3. Koppla bort produkten från eluttaget genom att dra ut kontakten ur eluttaget.

5.4 Ljusknapp

Tryck på belysningsknappen för att tända och släcka lampan. Ljuset har ingen negativ inverkan på vinets kvalitet.

5.5 Temperaturreglering

Den förinställda temperaturen för vinkylskåpet är 12 °C.

Temperaturen kan justeras till mellan +5 och +18°C.

Ställ in temperaturen på produkten genom att trycka på temperaturreglagen. På displayen visas inställd temperatur.

För att ställa in rätt temperatur för varje typ av vin, se kapitlet "Daglig användning".

6. DAGLIG ANVÄNDNING

6.1 Vinförvaring

Denna produkt är uteslutande avsedd att användas för förvaring av vin.

Vinförvaringsfacket är det som är märkt (på typskylten) med 📋

Lagringstiden för vin beror på ålder, alkoholhalt, typ av druvor och fruktos- och tanninhalt i vinet. Vid köpet, kontrollera om vinet redan är lagrat eller om det kommer att förbättras med tiden.

Rekommenderade förvaringstemperaturer:

• För champagne och mousserande viner, mellan +6°C och +8°C.
• För vita viner, mellan +10°C och +12°C.
• För roséviner och lätta rödviner, mellan +12°C och +16°C.
• För åldrade röda viner, mellan +14°C och +16°C.

Produkten är utformad för att förvara upp till 52 bordeauxflaskor (0,75 l) genom att placera:

• 6 flaskor på hylla 1,
  • 8 flaskor på hylla 2, 3, 4, 5,
  • 14 flaskor på hylla 6.

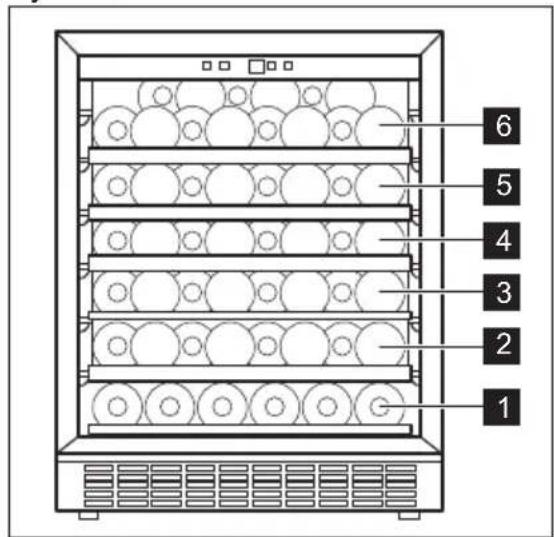

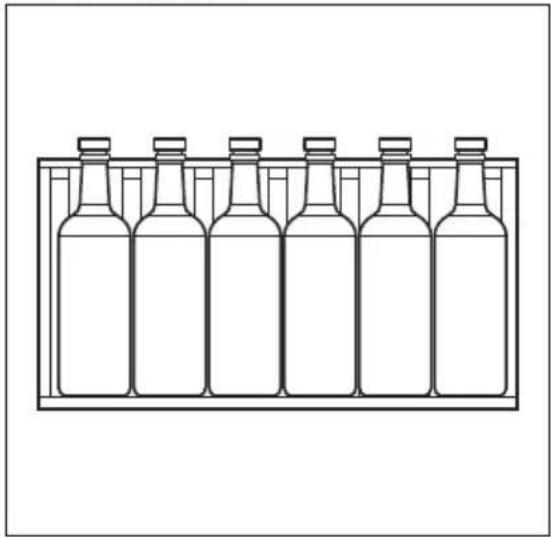

Hyllnivåer

1 2 3 4 5 6

Halv hylla (nivå 1)

Översta hyllan (nivå 6)

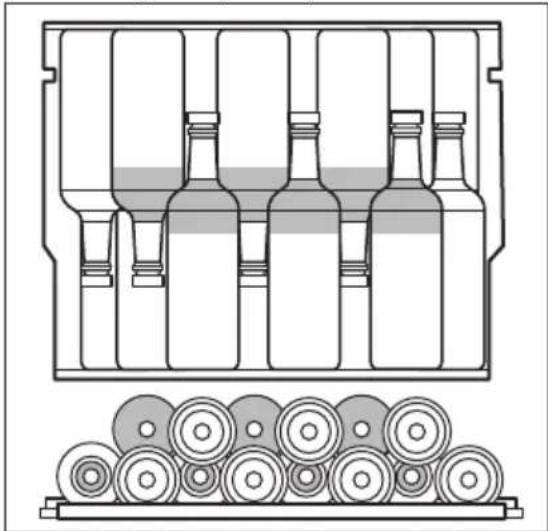

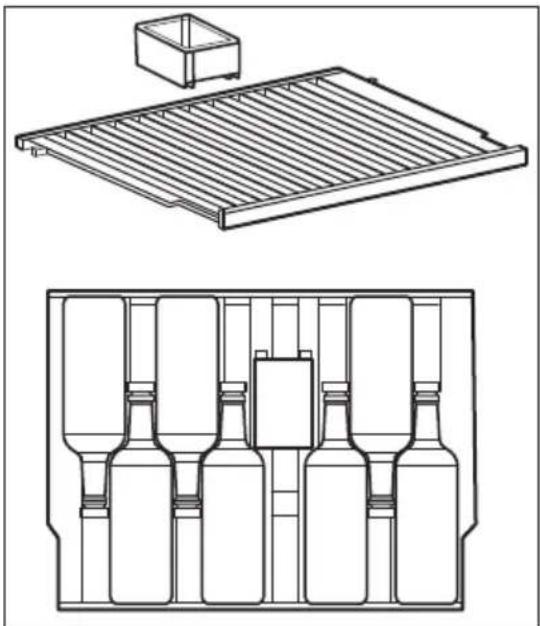

Fuktbehållaren finns på vinkylskåpets översta hylla. Den är avtagbar. Häll lite vatten i fuktbehållaren för att förhindra för låg luftfuktighetsnivå.

Den övre hyllan får plats:

• 7 flaskor med fuktbehållaren,
• 8 flaskor med fuktbehållaren.

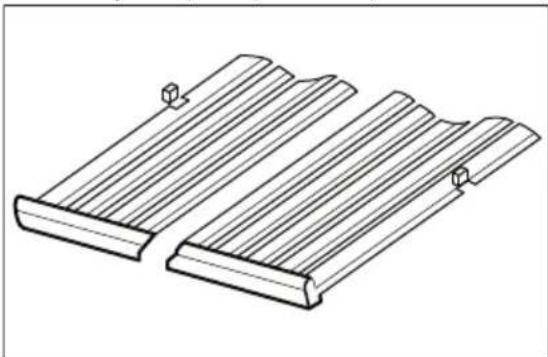

6.3 Ta bort och installera hyllor

För att ta bort en hylla från vinkylen:

1. Öppna vinkylskåpets dörrar helt.
2. Dra trähyllan tills dess skåra är under vinkylskåpets plaststolpe.

1. Lyft upp hyllans framsida något och ta bort den från produkten.

i

För att sätta tillbaka lådan i sitt ursprungliga läge, följ stegen ovan i omvänd ordning.

7. RÅD OCH TIPS

7.1 Tips för energibesparing

• Det är frysens interna konfiguration som säkerställer effektiv energianvändning.
• Öppna inte dörren för ofta och låt den inte stå öppen längre än nödvändigt.

- Säkerställ god ventilation. Täck inte över ventilationsgaller eller hål.

8. UNDERHÅLL OCH RENGÖRING

WARNING!

Se avsnitten om säkerhet.

8.1 Allmänna varningar

FÖRSIKTIGHETSÅTGÄRDER!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

8.2 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHETSÅTGÄRDER!

Använd inte rengöringsmedel, skurpulver, klor eller oljebaserade rengöringsmedel eftersom de skadar ytan.

8.3 Regelbunden rengöring

Utrustningen måste rengöras regelbundet:

1. Rengör insidan med ljummet vatten och bikarbonatlösning. Lösningen bör tillredas genom att använda ca 2 matskedar bikarbonat till en liter vatten.
2. Vrid ur överblivet vatten ur svampen eller trasan innan du rengör kontroller eller elektriska delar.
3. Rengör produktens utsida med varmt vatten och lite neutral tvål.
4. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
5. Skölj och torka ordentligt.

8.4 Perioder utan användning

Följ nedanstående anvisningar om produkten inte kommer att användas under längre tid:

1. Dra ut kontakten från eluttaget.
2. Ta ut allt.
3. Rengör produkten och alla tillbehör.

4. Låt dörren stå öppen för att undvika att dålig lukt bildas.
   När produkten inte används på grund av strömavbrott:

5. De flesta strömavbrott åtgärdas inom några timmar och påverkar inte produktens temperatur om du minimerar lucköppningen.

6. Om strömmen kommer att vara avstängd under en längre tid måste du vidta de åtgärder som beskrivs ovan.

9. FELSÖKNING

WARNING!

Se avsnitten om säkerhet.

9.1 Vad gör jag om...

Problem Möjlig orsak Lösning
Produkten fungerar inte. Produkten är avstängd. Sätt på apparaten.
Stickkontakten sitter inte ordent- ligt i eluttaget.		Anslut stickkontakten ordentligt i elut- taget.
Det finns ingen spänning i elutta- get.		Anslut en annan elektrisk produkt till eluttaget för att kontrollera att det är strömfört. Kontakta en behörig elektri- ker.
Kretsbrytaren har utlössts eller en säkring har gått.		Tryck på brytaren eller byt säkringen.
Kompressorn arbetar oavbrutet. Temperaturen är felaktigt inställd. Se avsnittet "Drift".
Rumstemperaturen är för hög. Se avsnittet "Installation".
Dörren öppnas för ofta. Håll inte dörren öppen längre än nöd- vändigt.
Dörren är inte ordentligt stängd. Se avsnittet "Stänga luckan".
Belysningen fungerar inte. Lampan släcks. Tänd lampan. Se avsnittet "Belys- ningsinställning".
Produkten är inte ansluten. Anslut produkten.
Kretsbrytaren har utlössts eller en säkring har gått.		Tryck på brytaren eller byt säkringen.
Lampan är trasig. Kontakta det auktoriserade service- centret.
Belysningsknappen fungerar inte. Kontakta det auktoriserade service- centret.
För mycket vibration. Produkten har inte ordentligt stöd. Kontrollera att produkten står stadigt.
Produkten är högljudd.	Produkten har inte ordentligt stöd.	Kontrollera att produkten står stadigt.
Vatten rinner på produktens bakre platta.	Under den automatiska avfrost- ningen tinar frost på den bakre väggen.	Detta är normalt.
Det finns vatten i vinkylen. Produkter förhindrar att vatten rin- ner ner i vattenuppsamlaren.		Kontrollera att produkterna inte är i kontakt med den bakre väggen.
Temperaturen i vinkylen är för låg eller för hög.	Temperaturreglaget är felaktigt in- ställd.	Ställa in en högre eller lägre tempera- tur.
Dörren är inte ordentligt stängd. Se avsnittet "Stänga luckan".

Kontakta det närmaste auktoriserade servicecentret om dessa råd inte löser problemet.

9.2 Byte av LED-lampa

Kontakta det auktoriserade servicecentret vid lampbyte.

9.3 Stänga luckan

1. Rengör dörrens tätningslist.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekt dörrtätningslist. Kontakta en auktoriserad serviceverkstad för mer information.

10. LJUD

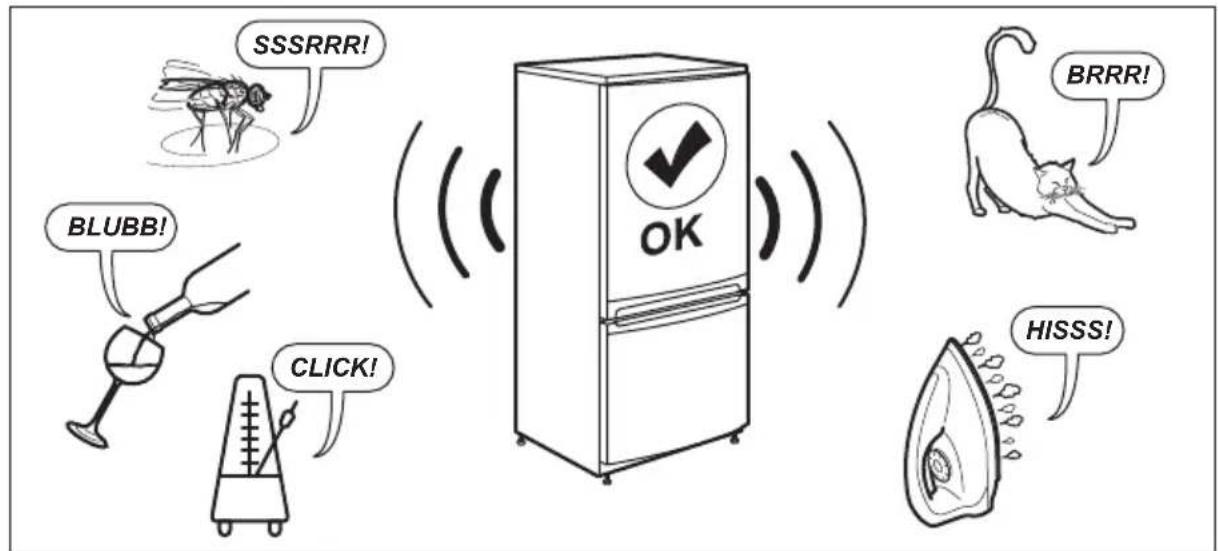

SSSRRR! BLUBB! CLICK! OK BRRR! HISSS!

11. TEKNISKA DATA

Den tekniska informationen anges på typskylten som sitter inne i kylskåpet samt på energimärkningsetiketten.

QR-koden på energimärkningsetiketten som levereras med produkten ger en webblänk till informationen i EU EPREL-databasen, relaterad till produktens prestanda. Förvara energimärkningsetiketten som referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt.

Det går också att hitta samma information i EPREL med länken https://eprel.ec.europa.eu och modellnamnet och produktnumret som du hittar på produktens typskylt.

Se länken www.theenergylabel.eu för mer detaljerad information om energimärkningsetiketten.

12. INFORMATION FÖR TESTINSTITUT

Installation och förberedelse av produkten för all EcoDesign-verifiering ska överensstämma med EN 62552 (EU). Ventilationskrav, urtagsdimensioner och minsta bakre fritt

utrymme ska vara som anges i denna bruksanvisning i "Installation". Kontakta tillverkaren för ytterligare information, inklusive hur man fyller på.

13. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
