Märke	Electrolux
Modell	EWUS018B7B
Produkttyp	Vinkyl
Lagringskapacitet	Upp till 16 standardflaskor (0,75 L), 18 utan den nedersta hyllan
Totala mått (H × B × D)	818 × 295 × 577 mm
Mått med handtag och ventilationsutrymme (H × B × D)	820 × 300 × 580 mm
Totalt utrymme som krävs vid användning (H × B × D)	820 × 300 × 862 mm
Justerbar temperaturintervall	+5 °C till +20 °C
Standardtemperatur	12 °C
Klimatklass	10 °C till 38 °C
Kylmedium	Isobutan (R600a)
Strömförsörjning	220‑240 V, 50 Hz (kontrollera typskylten)
Invändig belysning	LED-dimmer (1L‑9L) och beteende (1A‑4A)
Huvudfunktioner	Temperaturinställning, Vinkällarläge (Cellaring), barnlås, hög/låg temperaturavarning, dörröppen varning, demoläge, dörr reversibilitet
Antal hyllor	6
Avfrostningstyp	Automatisk
Underhåll och rengöring	Rengöring invändigt med varmt vatten och bikarbonat; regelbunden rengöring av avloppet
Barnsäkerhet	Knapplås (barnlås)
Reservdelar tillgängliga	Termostater, sensorer, kort, belysning, handtag, gångjärn, plattor, flaskhyllor (7 år); dörrtätningar (10 år)
Reparationsmöjlighet	Reparation endast av auktoriserad service; användning av originaldelar
Dörr	Dubbelglas med integrerat handtag, reversibel

Vanliga frågor - EWUS018B7B ELECTROLUX

Hur ställer jag in temperaturen på min Electrolux EWUS018B7B vinkyl?

Tryck på temperaturknappen för ökning (+) eller minskning (-). Första trycket visar aktuell temperatur; andra trycket ändrar med en grad. Håll knappen intryckt för snabbare inställning. Intervallet är +5°C till +20°C.

Vad gör jag om displayen visar 'H°' eller 'L°'?

'H°' betyder hög temperaturavarning (mer än 5°C över börvärdet i mer än 60 minuter). 'L°' betyder låg temperaturavarning (mer än 2°C under under mer än 60 minuter). Tryck på valfri knapp för att stänga av larmet. Kontrollera vinets skick och omgivningstemperaturen.

Hur aktiverar jag barnlåset (Child Lock)?

Håll Vinkällarläge-knappen intryckt i 3 sekunder. Displayen visar 'CL' och sedan blinkar 'On'. För att avaktivera, upprepa proceduren; displayen visar 'CL' och sedan 'Of'. Barnlåset avaktiveras automatiskt efter ett strömavbrott.

Varför rinner vatten inuti vinkylen?

Det beror oftast på ett blockerat avlopp. Rengör avloppshålet på bakväggen längst ner till vänster med en tunn, icke-vass plastpinne. Se också till att flaskor inte blockerar avrinningen.

Hur rengör jag insidan av vinkylen?

Koppla först bort apparaten. Använd varmt vatten med en lösning av bikarbonat (2 matskedar per liter). Krama ur svampen väl. Använd aldrig slipande eller klorhaltiga rengöringsmedel. Skölj och torka noggrant.

Kan jag vända dörrens öppningsriktning?

Ja, dörren är reversibel. Se det separata dokument som medföljer apparaten. Skydda golvet för att undvika repor. Efter vändningen, vänta minst 4 timmar innan du ansluter apparaten igen.

Vad gör jag om belysningen inte fungerar?

Kontrollera först att belysningen är på (Belysningsknappen). Om LED-lampan är defekt kan den endast bytas av auktoriserad service. Kontakta kundtjänst.

Hur många flaskor kan jag lagra?

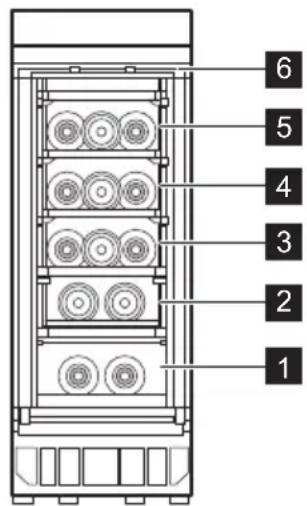

Apparaten rymmer upp till 16 Bordeaux-flaskor (0,75 L) med de 6 hyllorna. Om du tar bort den nedersta hyllan ökar kapaciteten till 18 flaskor.

Min apparat låter, är det normalt?

Vissa ljud är normala (kompressor, kylmedelcirkulation). Om vibrationerna är överdrivna, kontrollera att apparaten är i våg och stabil. Justera de justerbara fötterna om det behövs.

Var hittar jag reservdelar?

Använd uteslutande originaldelar från auktoriserad Electrolux service. Delar som termostater, sensorer, belysning, handtag, gångjärn finns tillgängliga i 7 år efter modellens utgång, och dörrtätningar i 10 år.

BRUKSANVISNING EWUS018B7B ELECTROLUX

Alarmen stopper, när lågen lukkes, eller när der trykkes på en vilkårlig tast på betjeningspanelet.

Fare for personskade eller skade på produktet.

Lyset har ingen negativ effekt på kvaliteten på vinen.

Child Lock-modusen deaktiveres etter strømbrudd eller när produktet kobles fra.

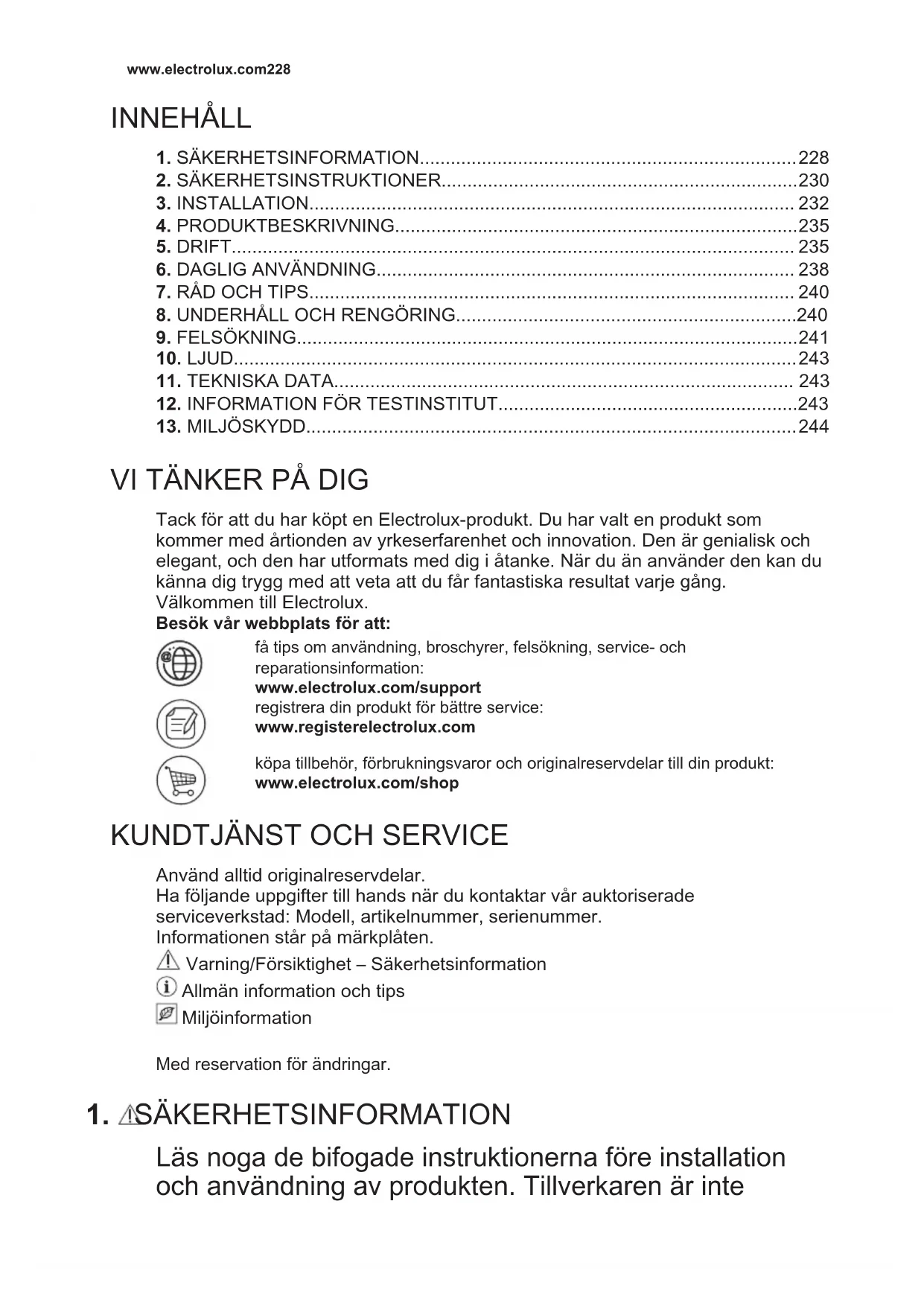

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte

ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år får fylla på och tömma maskinen, förutsatt att de har fått rätt instruktioner.
• Denna produkt kan användas av personer med mycket omfattande och komplexa funktionsnedsättningar, förutsatt att de har fått rätt instruktioner.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

• Den här produkten är endast avsedd för förvaring av vin.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

- WARNING! Se till att ventilationsöppningarna i maskinens hölje eller inbyggda struktur inte blockeras.

- WARNING! Använd inga mekaniska verktyg eller andra medel för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren.

- WARNING! Var noga med att inte skada kylkretsen.

- WARNING! Använd inga elektriska produkter inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

- Använd inte vattenspray och ånga för att rengöra produkten.

- Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande rengöringstussar, lösningsmedel eller metallföremål.

- När produkten är tom under en längre tid ska den stängas av, avfrostas, rengöras, torkas och dörren ska lämnas öppen för att förhindra att mögel utvecklas i produkten.

- Förvara inte explosiva ämnen som t.ex. sprayburkar med lättantändligt bränsle i den här produkten.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.

• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Se till att luft kan cirkulera runt produkten.
• Vid första installationen eller om dörren har hängts om, vänta minst 4 timmar innan du ansluter till elnätet. Detta för att oljan ska rinna tillbaka i kompressorn.
• Innan du utför något på produkten (t ex hänger om dörren), ska du dra ut kontakten ur vägguttaget.
• Installera inte produkten nära element, spisar, ugnar eller hållar.

• Produkten får inte utsättas för regn.

• Installera inte produkten där den kan utsättas för direkt solljus.

• Installera inte produkten på platser som är mycket fuktiga eller kalla.
• När du flyttar produkten ska du lyfta den i framkanten för att undvika att repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

WARNING!

När du sätter in din produkt, se till att elsladden inte kommer under produkten eller skadas.

WARNING!

Använd inte grenuttag eller förlängningssladdar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

Produkten innehåller brandfarlig gas, isobutan (R600a), en naturgas med

hög miljökompatibilitet. Var försiktig så att du inte skadar kylkretsen som innehåller isobutan.

• Ändra inte produktens specifikationer.
• All användning av den inbyggda produkten för separat funktion är strängt förbjuden.
• Placera inte elektriska produkter (t.ex. glassmaskiner) i produkten såvida de inte anges av tillverkaren.
• Om kylkretsen skadas, så se till att inga flammor eller antändningskällor förekommer i rummet. Ventilera rummet.
• Låt inte heta föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser och vätskor i produkten.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

2.4 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• Denna produkt innehåller en eller flera ljuskällor av energieffektivitetsklass E.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får

utföra underhåll och fylla kylapparaten.

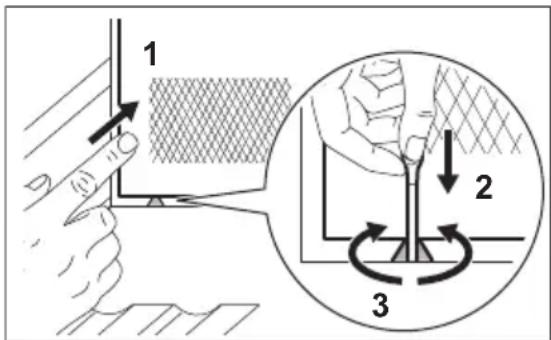

- Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• Observera att reparationer som utförs själv eller på ett icke fackmannamässigt sätt kan få säkerhetsmässiga konsekvenser och kan upphäva garantin.
• Följande reservdelar kommer att finnas tillgängliga i 7 år efter att modellen slutat tillverkas: termostater, temperaturgivare, kretskort, ljuskällor, dörrhandtag, dörrgångjärn, plåtar och korgar. Observera att vissa av dessa reservdelar endast är tillgängliga för professionella reparatörer och att inte

alla reservdelar är relevanta för alla modeller.

- Packningar till luckan kommer att finnas tillgängliga i 10 år efter att modellen har slutat tillverkas.

2.7 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. INSTALLATION

WARNING!

Se avsnitten om säkerhet.

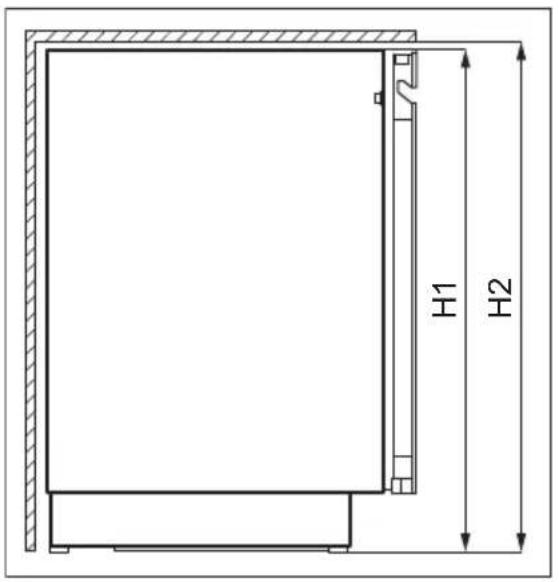

3.1 Mått

H1 H2

D1 W1 D2 W2 90° W3 D3

Yttermått1

H1 mm 818

W1 mm 295

D1 mm 577

^1 höjd, bredd och djup på produkten gäller utan handtag och fötter

Utrymme som krävs under användning2

H2 mm 820

W2 mm 300

D2 mm 580

^2 höjd, bredd och djup på produkten inklusive handtaget, plus utrymmet som krävs för fri cirkulation av kylluften

Totalt utrymme som krävs under an-vändning3

H2 mm 820

W3 mm 300

Totalt utrymme som krävs under an- vändning ^3

D3 mm 862

^3 höjd, bredd och djup på produkten inklusive handtaget, plus utrymmet som krävs för fri cirkulation av kylluften, plus det utrymme som krävs för att tillåta lucköppning till minsta vinkel som tillåter borttagning av all intern utrustning

3.2 Placering

För att säkerställa bästa funktion bör produkten inte installeras nära en värmekälla (ugn, spis, värmeelement eller spishäll) eller på en plats med direkt solljus. Se till att luft kan cirkulera fritt runt produktens baksida.

Den här produkten ska installeras i ett torrt, väl ventilerat rum inomhus.

Den här produkten är avsedd för användning i en omgivningstemperatur på 10°C–38°C °C.

Korrekt funktion av produkten kan endast garanteras inom angivet temperaturområde.

Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta auktoriserade servicecenter.

Produkten måste kunna kopplas bort från elnätet. Stickkontakten måste därför vara lätt att komma åt när produkten har installerats.

3.3 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med hushållsapparatens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta hushållsapparaten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstäende säkerhetsåtgärder inte har följts.

- Denna produkt uppfyller kraven enligt EU:s direktiv.

3.4 Nivåutjämning

Se till att produkten står jämnt på en plan yta. Detta kan uppnås med hjälp av fyra justerbara fötter längst ned på produkten.

3.5 Omhängning av dörren

Se separata instruktioner om montering och omhängning av dörren.

FÖRSIKTIGHET!

Om du ska vända dörren, se alltid till att skydda golvet från repor med ett slitstarkt material.

4. PRODUKTBESKRIVNING

4.1 Produktöversikt

5 Härdad glasdörr
6 Handtag
7 Packning

5. DRIFT

WARNING!

Spill inte några vätskor på kontrollpanelen. Detta kan skada utrustningen och öka risken för elstötar.

5.1 Kontrollpanel

1 Display
2 Knapp för temperaturhöjning
3 Knapp för temperatursänkning

4 Belysningsknapp
5 Knapp för Cellaring-läge

5.2 Display

88 A

A. Temperaturindikator

5.3 Slå på och stänga av

Sätt på apparaten.

1. Sätt i stickkontakten i eluttaget.
2. Gå till höger sida av kontrollpanelen.

3. Håll knapparna för temperaturmsänkning och belysningsknappen intryckta i 3 sekunder om displayen är avstängd.

4. Standardtemperaturen visas på displayen (12 °C).

För avstängning av produkten upprepas stegen ovan i omvänd ordning.

För att ändra temperaturinställningen, se avsnittet "Temperaturreglering".

5.4 Temperaturreglering

Den förinställda temperaturen för vinkylen är 12 °C.

Temperaturen kan ställas in mellan +5 och +20 °C.

Ställ in temperaturen genom att trycka på öknings- eller minskningsknappen för temperaturen i utrymmet:

• Med en tryckning visas den inställda temperaturen.
• Med två tryckningar ökas eller minskas temperaturen med en grad.
• Temperaturen kan ställas in snabbare genom att öknings- eller minskningsknappen hålls intryckt tills önskad temperaturinställning nås.

Som standard visar temperatursiffrorna den aktuella temperaturen med halv ljusstyrka. Vid en tryckning eller påbörjad inställning av en annan temperatur blinkar siffrorna. När knapparna inte har påverkats under 3 sekunder slutar siffrorna att blinka och aktuell temperatur visas.

Se kapitlet "Daglig användning" angående inställning av rätt temperatur för varje typ av vin.

5.5 Belysningsinställning

Tryck på belysningsknappen en gång för att tända eller släcka belysningen. Standardinställningen för belysning är 1A för belysningsalternativ och 9L för ljusstyrkan.

Belysningen har ingen negativ inverkan på vinets kvalitet.

Belysningsalternativ och ljusstyrka kan ställas in.

Belysningsalternativ (A):

• 1A öppen dörr - belysning tänd med full ljusstyrka, stängd dörr - belysning släckt
• 2A öppen dörr - belysning tänd med full ljusstyrka, stängd dörr - belysning tänd med inställd ljusstyrka
• 3A öppen eller stängd dörr - belysning tänd med inställd ljusstyrka
• 4A öppen dörr - belysning tänd med inställd ljusstyrka, stängd dörr - belysning tänd med full ljusstyrka Ljusstyrka (L):

- 9L är den starkaste ljusinställningen och 1L är den svagaste. Så här ställer du in belysningsalternativ och ljusstyrka:

1. Håll belysningsknappen intryckt i 3 sekunder för att öppna ljusinställningsmenyn.
2. Belysningsalternativ A visas. Tryck på belysningsknappen igen för att gå till ljusstyrkan L.
3. Tryck flera gånger på temperaturreglagen för att välja belysningsalternativ eller ljusstyrka.

5.6 Cellaring

I det här läget ändras temperaturen till förinställd standardtemperatur 12 °C.

Aktivera Cellaring-läget genom att trycka på Cellar Mode-knappen. CE på displayen börjar blinka. Vänta i 5 sekunder. Läget är aktivt när CE slutar blinka och lyser med halv ljusstyrka.

Avaktivera Cellaring-läget genom att trycka på Cellar Mode igen.

5.7 Child Lock-läge

Aktivera Child Lock-läget för att låsa knapparna och förhindra oavsiktlig användning.

Aktivera Child Lock genom att hålla Cellar Mode-knappen intryckt i 3 sekunder. När läget är på visas CL och On på displayen växelvis med full ljusstyrka. Efter 3 sekunder visar displayen den aktuella temperaturen med halv ljusstyrka.

Om du trycker på någon annan knapp än Cellar Mode visar displayen att läget är aktiverat.

Avaktivera Child Lock-läget genom att trycka på motsvarande knapp igen. När du avaktiverar Child Lock visas CL och Of på displayen växelvis med full ljusstyrka. Efter 3 sekunder visar displayen den aktuella temperaturen med halv ljusstyrka.

Child Lock-läget avaktiveras vid strömavbrott eller om strömmen kopplas bort.

Ljudsignaler är aktiverade som standard. Välja ljud av eller på:

1. Håll knapparna Cellar Mode och Temperaturökning intryckta samtidigt i 5 sekunder.
2. Displayen visar Of i 2 sekunder när ljudet är avstängt eller On i 2 sekunder när ljudet är påslaget.

5.9 Ändra visad temperaturenhet

För att välja temperaturvisning i °C eller °F:

1. Tryck samtidigt på knapparna Cellar Mode och Temperatursänkning.
2. När du har valt temperaturenhet blinkar °C eller °F på displayen i 5 sekunder.

5.10 Demo-läge

Välj Demo-läget för att visa produktens funktioner.

Välj Demo-läget genom att hålla belysnings- och Cellar Mode-knapparna intryckta samtidigt i 10 sekunder.

När läget är aktiverat visas dE och On på displayen växelvis i 5 sekunder.

Ovanstående meddelande visas var 5:e minut för att påminna om att produkten är i Demo-läget.

Upprepa ovanstående procedur för att avaktivera Demo-läget.

När du har avaktiverat läget visas dE och Of i 5 sekunder växelvis på displayen.

5.11 Larm för hög och låg temperatur

Larm för hög temperatur

Larm utlöses om temperaturen i utrymmet har varit 5 °C högre än den inställda temperaturen i mer än 60 minuter.

Under larmet:

- visas H° blinkande på displayen Larm för låg temperatur

Larm utlöses om temperaturen i utrymmet har varit 2 °C lägre än den inställda temperaturen i mer än 60 minuter.

Under larmet:

- visas L° blinkande på displayen

Tryck på valfri knapp på kontrollpanelen för att stänga av larmet.

- Om produkten justerar temperaturen automatiskt återställs den normala displayen. Kontrollera att vinet i kylen inte är förstört.

- Om temperaturen fortfarande är för hög eller för låg, utlöses larm igen efter 60 minuter.

Larm utlöses inte inom de första 90 minuterna efter att produkten har slagits på.

6. DAGLIG ANVÄNDNING

6.1 Vinförvaring

Denna produkt är uteslutande avsedd att användas för förvaring av vin.

Vinförvaringsfacket är det som är märkt (på typskylten) med

Lagringstiden för vin beror på ålder, alkoholhalt, typ av druvor och fruktos- och tanninhalt i vinet. Vid köpet, kontrollera om vinet redan är lagrat eller om det kommer att förbättras med tiden.

Rekommenderade förvaringstemperaturer:

• För champagne och mousserande viner, mellan +6°C och +8°C.
• För vita viner, mellan +10°C och +12°C.
• För roséviner och lätta rödviner, mellan +12°C och +16°C.
• För åldrade röda viner, mellan +14°C och +18°C.

Produkten är avsedd för förvaring av upp till 16 bourdeauxflaskor (18 om den nedre hyllan har tagits ut) (0,75 l) genom att placera:

• 2 flaskor på nivå 1 och 2,

5.12 Larm för öppen dörr

Om dörren lämnas öppen i ca 5 minuter börjar lamporna att blinka och displayen visar dr och OP växelvis. Efter ytterligare 2 minuter ges ljudsignal.

Larmet stängs av när dörren har stängts eller någon knapp har tryckts in kontrollpanelen.

Larmet stängs av efter 5 minuter om dörren fortfarande är öppen.

- 3 flaskor på hylla 3,4,5,6, Hyllnivåer för 16 flaskor

6 5 4 3 2 1

• 3 flaskor på hylla 3,4,5,6,
• 6 flaskor på hylla 1 - 2,

Hyllnivåer för 18 flaskor

6 5 4 3 2 1

6.2 Ta bort och montera hyllor

Ta bort hyllor

Den nedre delen av hyllan är utrustad med skenor i mitten och krokar bak.

Ta ut hyllan:

1. Öppna luckan försiktigt.

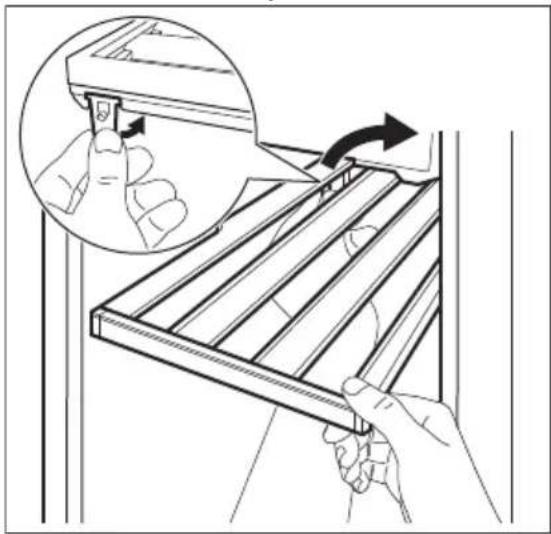

2. Haka av en av hyllans bakkrokar.

För att lossa hyllan räcker det att haka loss endast en bakre krok.

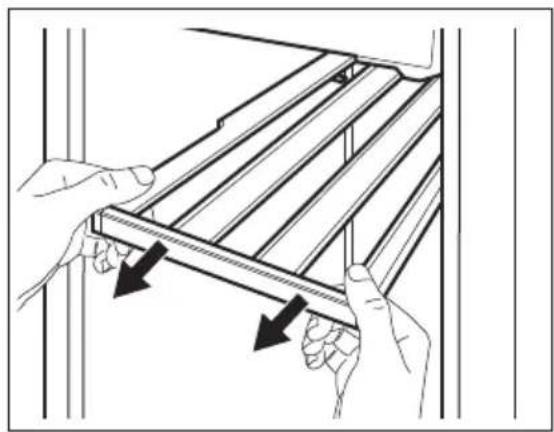

1. Lyft hyllan något och dra ut den ur produkten.

Sätta tillbaka hyllan i dess ursprungliga position:

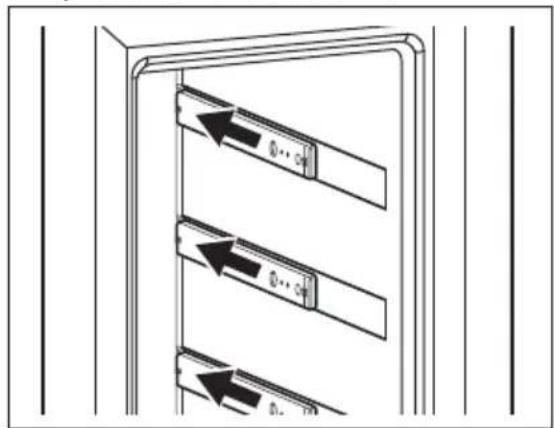

1. Tryck in skenorna på båda sidor i produkten tills de stannar.

0…0 0…0 0-7

1. Sätt in hyllan diagonalt i produkten.

2. Lägg styrskenorna på skenorna.

1. Tryck ner hyllan ordentligt för att läsa båda krokarna på skenorna.

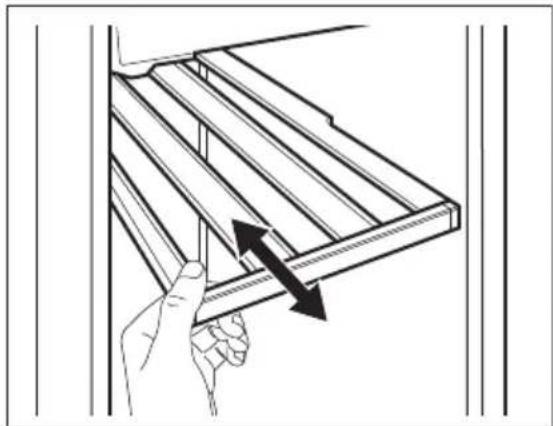

2. Dra ut hyllan flera gånger och tryck tillbaka den in i produkten. Tryck sedan ner den ordentligt igen för att kontrollera att den är korrekt fasthakad på skenorna.
3. Tryck tillbaka hyllan i produkten.

7.1 Tips för energibesparing

- Det är frysens interna konfiguration som säkerställer effektiv energianvändning.

FÖRSIKTIGHET!

Innan du placerar vinflaskor på hyllorna, se till att de är ordentligt fasthakade.

Använd endast trähyllorna för att förvara flaskor.

• Öppna inte dörren för ofta och låt den inte stå öppen längre än nödvändigt.
• Säkerställ god ventilation. Täck inte över ventilationsgaller eller hål.

8. UNDERHÅLL OCH RENGÖRING

WARNING!

Se avsnitten om säkerhet.

8.1 Allmänna varningar

FÖRSIKTIGHET!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten.

Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

8.2 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inte rengöringsmedel, skurpulver, klor eller oljebaserade rengöringsmedel eftersom de skadar ytan.

8.3 Regelbunden rengöring

Utrustningen måste rengöras regelbundet:

1. Rengör insidan med ljummet vatten och bikarbonatlösning. Lösningen bör tillredas genom att använda ca 2 matskedar bikarbonat till en liter vatten.
2. Vrid ur överblivet vatten ur svampen eller trasan innan du rengör kontroller eller elektriska delar.
3. Rengör produktens utsida med varmt vatten och lite neutral tvål.
4. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
5. Skölj och torka ordentligt.

8.4 Rengöra dräneringen

Rengör dräneringshålet regelbundet för att förhindra att vatten rinner över och

droppar på de förvarade flaskorna.

Dräneringshålet sitter på produktens baksida, i den nedre vänstradelen av produkten. Tryck lätt på täckgallret för att det ska bli enklare att komma åt.

För detta, använd en tunn plastpinne med rundad spets.

1 2 3

1. Dra ut kontakten från eluttaget.
2. Ta ut allt.
3. Rengör produkten och alla tillbehör.
4. Låt dörren stå öppen för att undvika att dålig lukt bildas.

När produkten inte används på grund av strömavbrott:

• De flesta strömavbrott åtgärdas inom några timmar och påverkar inte produktens temperatur om du minimerar lucköppningen.
• Om strömmen kommer att vara avstängd under en längre tid måste du vidta de åtgärder som beskrivs ovan.

8.5 Perioder utan användning

Följ nedanstående anvisningar om produkten inte kommer att användas under längre tid:

9. FELSÖKNING

WARNING!

Se avsnitten om säkerhet.

9.1 Vad gör jag om...

Problem Möjlig orsak Lösning
Produkten fungerar inte. Produkten är avstängd. Sätt på apparaten.
Stickkontakten sitter inte	ordentligt i eluttaget.	Anslut stickkontakten ordent-ligt i eluttaget.
Det finns ingen spänning	i eluttaget.	Anslut en annan elektrisk produkt till eluttaget för att kontrollera att det är ström-fört. Kontakta en behörig elektriker.
Kretsbrytaren har utlösts	eller en säkring har gått.	Tryck på brytaren eller byt säkringen.
Kompressorn arbetar oav-brutet.	Temperaturen är felaktigt inställd.	Se avsnittet "Drift".
Rumstemperaturen är för hög.		Se avsnittet "Installation".
Luckan öppnas för ofta. Håll inte luckan öppen längreän nödvändigt.
Dörren är inte ordentligt stängd.		Se avsnittet "Stänga luckan".
Belysningen fungerar inte. Lampan släcks. Tänd lampan. Se avsnittet"Belysningsinställning".
Produkten är inte ansluten.		Anslut produkten.
Kretsbrytaren har utlösts eller en säkring har gått.		Tryck på brytaren eller byt säkringen.
Lampan är trasig. Kontakta service.
Belysningsknappen fungerar inte.		Kontakta service.
För mycket vibration. Produkten har inte ordentligt stöd.		Kontrollera att produkten står stadigt.
Produkten är högljudd. Produkten har inte ordentligt stöd.		Kontrollera att produkten står stadigt.
Vatten rinner på produktens bakre platta.	Under den automatiska avfrostningen tinar frost på den bakre väggen.	Detta är normalt.
Det finns vatten i vinkylen. Produktdräneringen är tilltäppt.		Rengör maskinens dräneringshål. Se avsnittet "Ren-göra dräneringen".
Det finns vatten i vinkylen. Matvaror förhindrar att vatten rinner ner i vatten-uppsamlaren.		Kontrollera att matvarorna inte är i kontakt med den bakre väggen.
Temperaturen i vinkylen är för låg eller för hög.	Temperaturreglaget är felaktigt inställd.	Ställa in en högre eller lägre temperatur.
Luckan är inte ordentligt stängd.		Se avsnittet "Stänga luckan".

Kontakta närmaste märkesservice om råden inte leder till önskat resultat.

9.2 Byte av LED-lampa

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Utbyte av belysning måste utföras av servicetekniker. Kontakta en auktoriserad serviceverkstad.

9.3 Stänga luckan

1. Rengör dörrens tätningslist.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekt dörrtätningslist. Kontakta det auktoriserade servicecentret.

10. LJUD

SSSRRR! BRRR! CLICK! OK ) BLUBB! HISSS!

11. TEKNISKA DATA

Den tekniska informationen anges på typskylten som sitter inne i kylskåpet samt på energimärkningsetiketten.

QR-koden på energimärkningsetiketten som levereras med produkten ger en webblänk till informationen i EU EPREL-databasen, relaterad till produktens prestanda. Förvara

energimärkningsetiketten som referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt.

Det går också att hitta samma information i EPREL med länken https://eprel.ec.europa.eu och modellnamnet och produktnumret som du hittar på produktens typskylt.

Se länken www.theenergylabel.eu för mer detaljerad information om energimärkningsetiketten.

12. INFORMATION FÖR TESTINSTITUT

Installation och förberedelse av produkten för all EcoDesign-verifiering ska överensstämma med EN 62552.

Ventilationskrav, nischmätt och minsta bakre avständ ska vara i enlighet med

avsnitt 3 i den här bruksanvisningen. Kontakta tillverkaren för ytterligare information, inklusive hur man fyller på.

13. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
