РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EWS4052B5B ELECTROLUX

BG Ръководство за употреба | Шкаф за вина 2

Добре дошли в Electrolux! Благодарим Ви, че избрахте нашия уред.

Вижте полезни съвети за употреба, брошури, отстраняване на неизправности, информация за сервис и ремонт:

www.electrolux.com/support

Запазваме си правото на изменения.

СЪДЪРЖАНИЕ

1. ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ.....2
2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ....4
3. ИНСТАЛАЦИЯ....6
4. ОПИСАНИЕ НА ПРОДУКТА....10
5. РАБОТА....10
6. ЕЖЕДНЕВНА УПОТРЕБА.... 11
7. ПОЛЕЗНИ СЪВЕТИ....13
8. ГРИЖА И ПОЧИСТВАНЕ....13
9. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ.... 14
10. ШУМОВЕ.... 15
11. ТЕХНИЧЕСКИ ДАННИ.... 15
12. ИНФОРМАЦИЯ ЗА ИЗПИТВАЩИ ЛАБОРАТОРИИ.... 16
13. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА....16

Преди монтирането и употребата на уреда внимателно прочетете предоставените инструкции. Производителят не е отговорен за наранявания или повреди в резултат на неправилна инсталация или употреба. Винаги дръжте инструкциите на безопасно и лесно достъпно място за справка в бъдеще.

1.1 Безопасност за деца и лица в неравностойно положение

• Този уред може да бъде използван от деца над 8-годишна възраст, както и от лица с намалени физически, сетивни и умствени възможности или от лица без опит и познания, само ако те са под наблюдение или бъдат инструктирани относно безопасната употреба на уреда и разбират възможните

рискове. Деца на възраст от 3 до 8 години и хора с тежки и комплексни увреждания могат да зареждат и разтоварват уреда, при условие че са надлежно инструктирани за това. Деца под 3-годишна възраст трябва да се държат далеч от уреда, освен ако не са под постоянно наблюдение.

• Децата трябва да бъдат под наблюдение, за да се гарантира, че не си играят с уреда.
• Деца не трябва да извършват почистване или поддръжка на уреда, когато са без надзор.
• Дръжте всички опаковки далече от деца и изхвърлете опаковките по местните правила.

1.2 Обща безопасност

• Този уред е предназначен само за съхранение на вино.
- Този уред е предназначен за домашна употреба в затворени помещения.
- Този уред може да се използва в офиси, стаи в хотел, стаи в мотел, къщи за гости и други подобни места за настаняване, където това използване не надвишава (средно) нивото на домашна употреба.
- ПРЕДУПРЕЖДЕНИЕ: Внимавайте вентилационните отвори в корпуса на уреда или във вградената структура да не са възпрепятствани.
- ПРЕДУПРЕЖДЕНИЕ: Не използвайте механични устройства или други средства за ускоряване на процеса на размразяване, освен препоръчаните от производителя.
- ПРЕДУПРЕЖДЕНИЕ: Не повреждайте хладилната верига.
- ПРЕДУПРЕЖДЕНИЕ: Не използвайте ел. уреди в отделенията за съхранение на храна, освен ако не са от типа, препоръчан от производителя.
- Не използвайте водна струя или пара, за да почистите уреда.

• Почистете уреда с мокра, мека кърпа. Използвайте само неутрални почистващи препарати. Не използвайте абразивни кърпи, разтворители или метални предмети.
• Когато уредът стои празен за дълъг период – изключете го, размразете го, почистете уреда и оставете вратата отворена, за да избегнете образуването на мухал във вътрешността на уреда.
• Не съхранявайте експлозивни субстанции, като кутии аерозол със запалимо гориво в този уред.
• Ако захранващият кабел е повреден, той трябва да се замени от производителя, от упълномощен сервизен център или от лица със сходна квалификация, за да се избегне риск.

2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

2.1 Инсталация

ВНИМАНИЕ!

Само квалифицирано лице може да извърши монтажа на уреда.

• Махнете всички опаковки.
- Не монтирайте и не използвайте повреден уред.
- Не използвайте уреда, преди да го инсталирате във вградената конструкция заради безопасността.
- Следвайте отделните инструкции за монтаж на уреда, налични на нашия уебсайт.
- Винаги внимавайте, когато местите уреда, тъй като е тежък. Винаги използвайте предпазни ръкавици и затворени обувки.
- Уверете се, че има свободна циркулация на въздуха около уреда.
- При първи монтаж, изчакайте поне 4 часа, преди да свържете уреда към захранването. Това се налага, за да може маслото да протече обратно в компресора.
- Преди да извършвате каквито и да било действия върху уреда, извадете щепсела от контакта.

• Не монтирайте уреда в близост до радиатори или печки, фурни или котлони, освен ако в инструкциите за монтаж не е посочено друго.
• Не излагайте уреда на дъжд.
• Не монтирайте уреда на места, където има пряка слънчева светлина.
• Не инсталирайте този уред на места, които са прекалено влажни или студени.
• Когато премествате уреда, повдигнете го откъм предния ръб, за да избегнете надраскване на пода.
• Уредът съдържа торбичка с дехидратант. Това не е играчка. Това не е храна. Моля, изхвърлете я незабавно.

2.2 Електрическо свързване

ВНИМАНИЕ!

При позициониране на уреда се уверете, че захранващият кабел не е закачен или повреден.

ВНИМАНИЕ!

Не използвайте разклонители или адаптери с много входове.

• Уверете се, че параметрите на табелката с технически данни са съвместими с електрическите данни на захранващата мрежа.
• Уредът трябва да е заземен.
• Винаги използвайте правилно монтиран контакт със защита от токов удар.
• Ако контактът за битово захранване не е заземен, свържете уреда към отделно заземяване в съответствие с действащите нормативни разпоредби, като се консултирате с квалифициран електротехник.
• Внимавайте да не повредите електрическите компоненти (напр. щепсел, захранващ кабел, компресор). Свържете се с оторизирания серверен център или електротехник, за да смените електрическите компоненти.
• Захранващият кабел трябва да е под нивото на щепселда.
• Свържете кабела за захранването към контакта единствено в края на инсталацията. Уверете се, че щепсельт за захранване е достъпен след инсталирането.
• Не издърпвайте захранващия кабел, за да изключите уреда. Винаги издърпвайте щепсела на захранването.

2.3 Използване

ВНИМАНИЕ!

Уредът съдържа запалим газ, изобутан (R600a), природен газ с високо ниво на екологична съвместимост.

Внимавайте да не причините повреда на хладилната верига със съдържание на изобутан.

- Не променяйте предназначението на уреда.

• Всяка употреба на вградения продукт като свободно стоящ е строго забранена.
• Този уред е предназначен за използване при температура на околната среда от 16°C до 38°C. Посоченият температурен диапазон гарантира правилното функциониране на уреда.
• Не поставяйте електрически уреди (напр. машини за сладолед) в уреда, освен ако това не е посочено от производителя.
• Ако възникне повреда на хладилната верига, уверете се, че няма пламъци и източници на възпламеняване в помещението. Проветрете стаята.
• Не позволявайте на горещи предмети да докосват пластмасовите части на уреда.
• Не съхранявайте запалим газ и течност в уреда.
• Не поставяйте запалими продукти или предмети, които са намокрени със запалими продукти, в близост до уреда или върху него.
• Не докосвайте компресора или кондензатора. Те са горещи.
• Не допускайте храна да влиза в съприкосновение с вътрешните стени на отделенията на уреда.

2.4 Грижа и почистване

ВНИМАНИЕ!

Опасност от нараняване или повреда на уреда.

• Преди поддръжка на уреда го изключете и извадете щепсела от захранващия контакт.
• Този уред съдържа въглеводороди в охлаждащия блок. Само квалифицирано лице трябва да извършва поддръжката и зареждането на уреда.

2.5 Обслужване

- За поправка на уреда се свържете с оторизирания сервизен център. Използвайте само оригинални резервни части.

• Моля, имайте предвид, че собственоръчната поправка или поправката, която не е извършена от специалист, може да има последици, свързани с безопасността и да анулира гаранцията.
- Следните резервни части са налични в продължение на поне 7 години след спиране на модела от производство: термостати, температурни сензори, печатни платки, светлинни източници, дръжки на врати, панти на врати, тави и кошници. Уплътненията за врати са налични в продължение на поне 10 години след спиране на модела от производство. Периодът може да е подълъг за Вашата страна. За повече информация, моля, посетете нашия уебсайт.
- Моля, имайте предвид, че някои от тези резервни части са налични само за професионални техници и не всички резервни части са подходящи за всички модели.

2.6 Изхвърляне

ВНИМАНИЕ!

Риск от нараняване или задушаване.

• Изключете уреда от електрозахранване
• Отрежете захранващия кабел и го изхвърлете.
• Отстранете вратичката, за да не могат деца и домашни любимци да се заключат в уреда.
• Хладилната верига и изолационните материали на този уред са благоприятни за озона.
• Изолационната пяна съдържа възпламеним газ. Свържете се с общинските власти за информация за това как да изхвърлите уреда правилно.
• Не повреждайте частта на охлаждащия блок, който е близо до топлообменника.

3. ИНСТАЛАЦИЯ

ВНИМАНИЕ!

Вижте глава „Безопасност“.

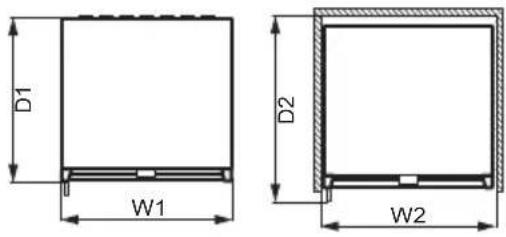

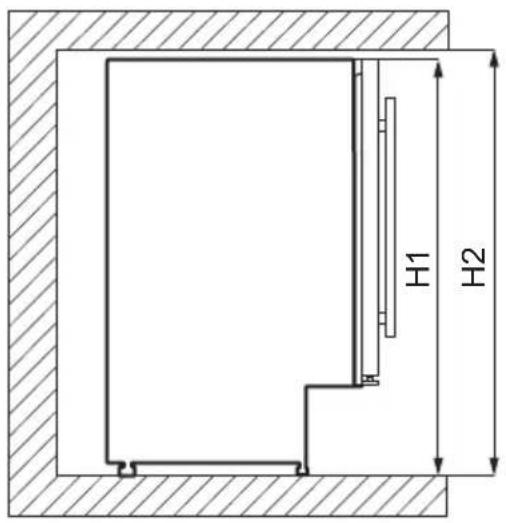

3.1 Размери

H1 H2

D1 W1 D2 W2

90° W3 D3

Габаритни размери ^1

H1 MM 820

W1 MM 595

D1 MM 565

^1 височината, ширината и дълбочината на уреда без дръжката

^2 височината, ширината и дълбочината на хладилника, включително дръжката на вратата, плюс пространството, необходимо за свободна циркулация на охлаждащия въздух

Общо пространство, необходимо за експлоатация ^3

H2 MM 820

W3 MM 648

Общо пространство, необходимо за експлоатация ^3

D3 MM 1157

^3 височината, ширината и дълбочината на хладилника, включително дръжката на вратата, плюс пространството, необходимо за свободна циркулация на охлаждащия въздух, плюс пространството, необходимо за отваряне на вратата до минималния ъгъл, позволяващ изваждане на всички вътрешни приспособления

3.2 Разполагане

За да осигурите оптимално функциониране на уреда, не трябва да го монтирате на място с пряка слънчева светлина. Не монтирайте уреда в близост до източник на топлина (фурна, печки, радиатори, готварски печки, аспиратори, котлони или екстрактори), освен ако не е посочено друго в инструкцията за монтаж. Уверете се, че има свободна циркулация на въздух около задната част на корпуса.

Уредът трябва да се инсталира на сухо и проветриво място, на закрито.

Този уред е предназначен за използване при температура на околната среда от 16°C до 38°C.

Правилната работа на уреда е гарантирана само при експлоатация в посочения температурен диапазон.

Ако имате съмнения за мястото на инсталиране на уреда, се обърнете към доставчика, към нашия отдел за обслужване на клиенти или към най- близкия оторизиран сервисен център.

Трябва да е възможно уредът да се изключва от мрежовото захранване. Това означава, че след инсталирането трябва да има лесен достъп до щепсела.

3.3 Електрическо свързване

• Преди включване се уверете, че напрежението и честотата, показани на табелката с данни, съответстват на електрозахранването във Вашето жилище.
• Уредът трябва да се заземи. Щепсельт на захранващия кабел е снабден с контакт за тази цел. Ако контактът за битово захранване не е заземен, свържете уреда към отделно заземяване в съответствие с действащите нормативни разпоредби, като се консултирате с квалифициран електротехник.
• Производителят не носи отговорност, ако горепосочените предпазни мерки за безопасност не се спазват.

3.4 Нивелиране

При инсталирането на уреда той трябва да се нивелира. Това може да се извърши с двете регулируеми крачета в предната долна част.

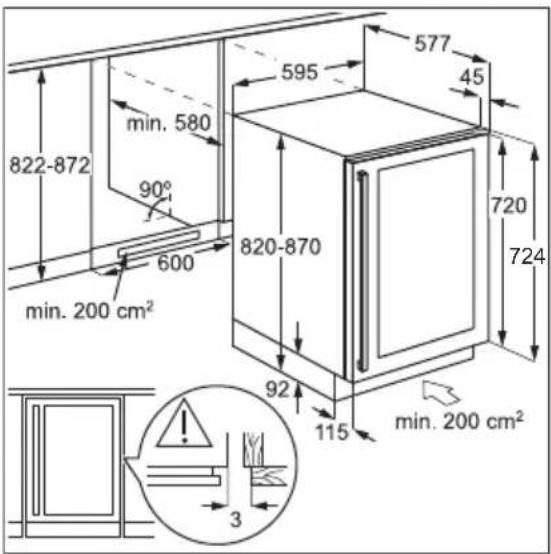

3.5 Монтаж с вентилационен цокъл

822-872 min. 580 90° 600 min. 200 cm² 595 577 45 720 724 820-870 92 115 min. 200 cm² 3

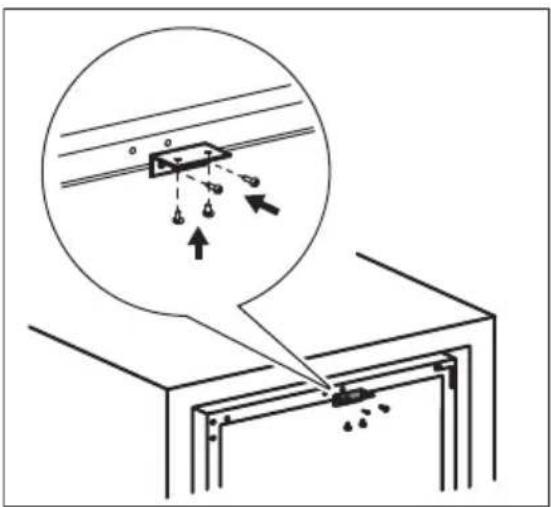

3.6 Монтиране на горната скоба

Затегнете уреда:

• Използвайте два винта, за да монтирате горната скоба в горната част на уреда.
• Поставете уреда в шкафа и използвайте два винта, за да фиксирате горната скоба на шкафа.

3.7 Обръщане на вратата

ВНИМАНИЕ!

Преди извършването на каквито и да било операции, извадете щепсела от контакта.

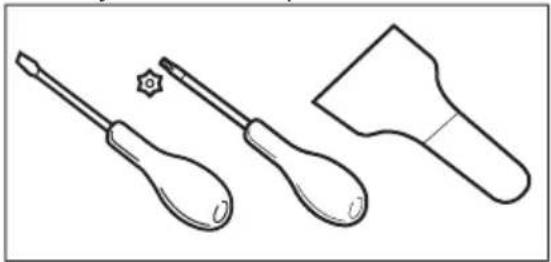

Инструменти, от които се нуждаете:

• кръстата отвертка,
• шпатула или отвертка с тънка глава.

1. Уверете се, че уредът стои вертикално (не е наклонен).
2. Отворете вратата и извадете бутилките за вино от рафтовете. Затворете вратата.

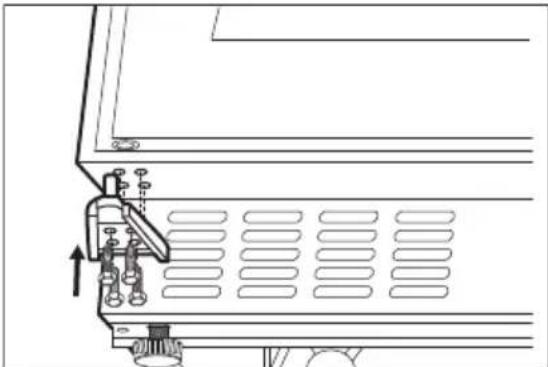

3. Развийте 4-те винта, които държат долната панта. Поставете долната панта на безопасно място заедно с винтовете.

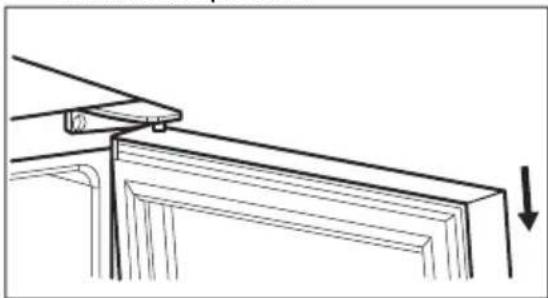

1. Махнете вратата и я поставете върху мека повърхност.

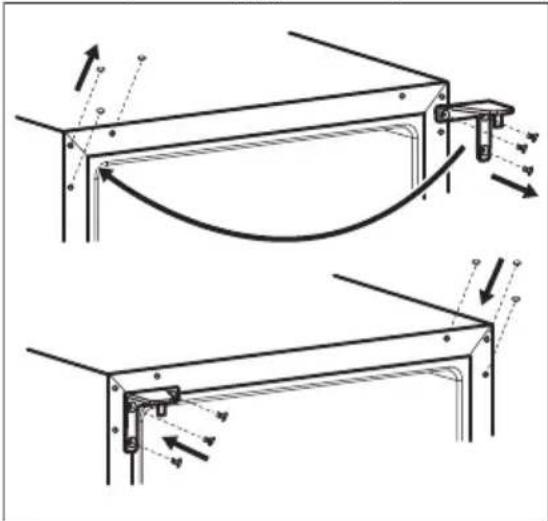

1. Развийте винтовете, които свързват горната панта в горния десен ъгъл на уреда. Поставете горната панта на безопасно място заедно с винтовете.

2. Използвайте шпатула или отвертка с тънка глава, за да махнете 3 капака на отворите за винтове от горния ляв въгъл на уреда. Прехвърлете и поставете капаците, за да завинтите отворите от другата страна.

1. Завийте горната панта от лявата страна на уреда.
2. Поставете вратата на новото й място.

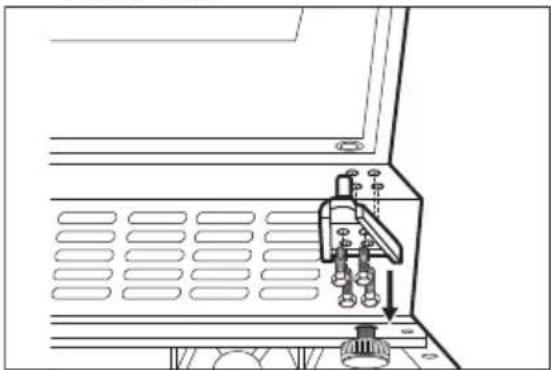

3. Монтирайте долната панта и не затягайте винтовете, докато вратата не бъде затворена и нивелирана.

1. Изчакайте поне 4 часа, преди да свържете уреда към електрическото захранване.

4. ОПИСАНИЕ НА ПРОДУКТА

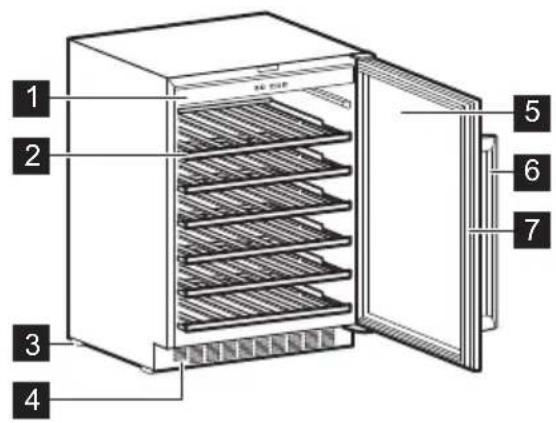

4.1 Преглед на продукта

1 2 3 4 5 6 7

1 Контролно табло
2 Рафтове
3 Крачета
4 Декоративна рамка

5 Врата от закалено стъкло
6 Дръжка
7 Уплътнение

5. РАБОТА

5.1 Контролно табло

1 3 4 ① + -

1 Бутон за захранване
2 Бутон за осветлението
3 Екран
4 Бутон за повишаване на температурата
5 Бутон за намаляване на температурата

5.2 Включване

1. Включете щепсела в стенния контакт.

2. Натиснете бутона за захранване, ако дисплеят е изключен.

3. На екрана се извежда температура по подразбиране (12°C).

За да изберете друга зададена температура, вижте раздел „Регулиране на температурата“.

5.3 Изключване

1. Натиснете бутона за захранване за 5 секунди.
2. Дисплеят се изключва.
3. За да изключите уреда от захранването, извадете щепсела от захранващия контакт.

5.4 Бутон за осветлението

За да включите и изключите лампичката, натиснете бутона за осветлението. Светлината не влияе отрицателно върху качеството на виното.

5.5 Регулиране на температурата

Зададената температура по подразбиране на шкафа за вино е 12 °C.

Температурата може да се регулира между +5 и +18°C.

За да зададете температура, натиснете регулаторите на температурата. На дисплеят се извежда зададената температура.

За да зададете правилната температура за всеки вид вино, вижте глава „Ежедневна употреба“.

6. ЕЖЕДНЕВНА УПОТРЕБА

6.1 Съхранение на вино

Този уред е предназначен да се изолзва изключително за съхранение на вино.

Отделението за съхранение на вино е маркираното (на табелката с данни) с 📄.

Времето за съхранение на виното зависи от възрастта, алкохолното съдържание, вида грозде и нивото на фруктоза и танин в него. По време на покупката проверете дали виното вече е отлежало или ще се подобри с времето.

Препоръчителни температури за съхранение:

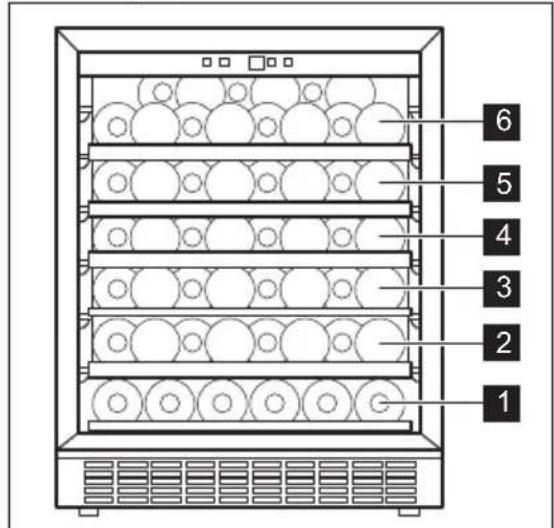

Уредът е предназначен за съхранение на до 52 бутилки Бордо (0,75 I), като се поставят:

• 6 бутилки на ниво 1,
• 8 бутилки на ниво 2,3,4,5,

• 14 бутилки на ниво 6. Нива на рафтовете

1 2 3 4 5 6

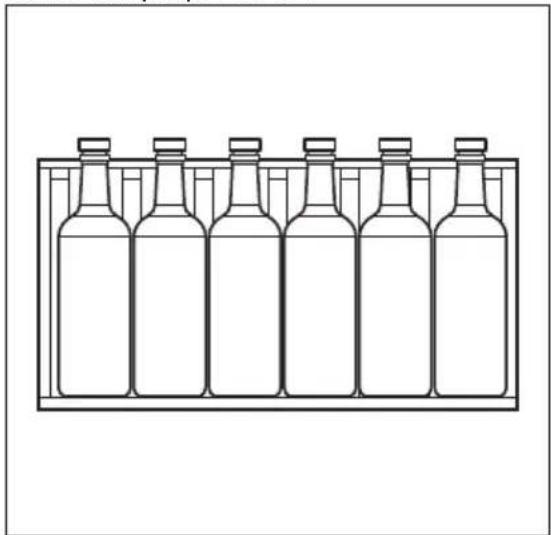

Половин рафт ниво 1

Пълен рафт нива 2,3,4,5

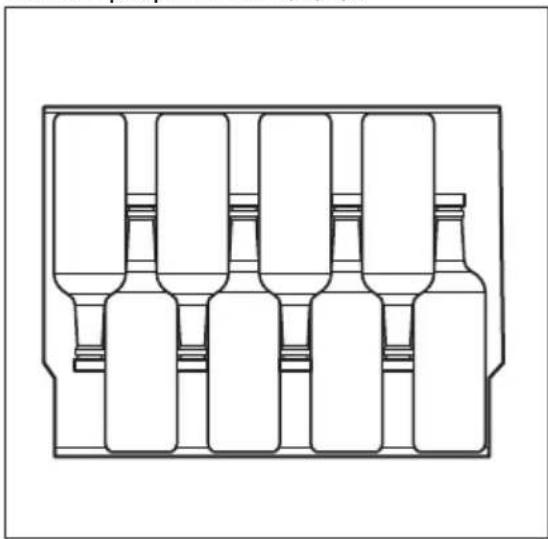

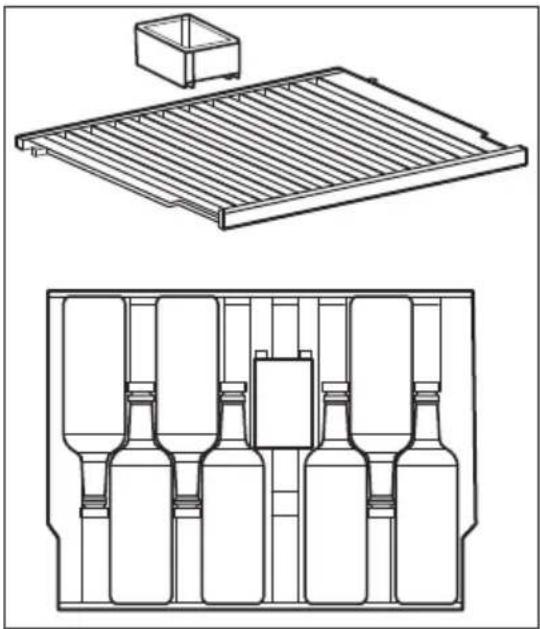

6.2 Кутия за овлажняване

Кутията за овлажняване се намира на най- горния рафт на шкафа за вино. Тя е подвижна. Налейте малко вода в кутията за овлажняване, за да предотвратите твърде ниското ниво на влажност на въздуха.

Най-горният рафт може да побира:

• 7 бутилки с кутията за овлажняване,
• 8 бутилки без кутията за овлажняване.

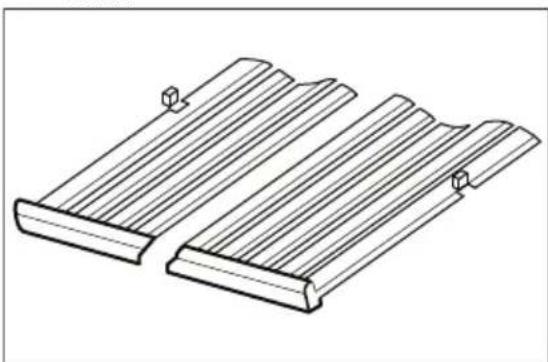

6.3 Сваляне и поставяне на рафтове

За да извадите рафт от шкафа за вино:

1. Отворете изцяло вратите на шкафа за ВИНО.
2. Дръпнете дървения рафт, докато прорезът му застане под пластмасовата стойка на шкафа за вино.

1. Повдигнете леко предната част на рафта и го извадете от уреда.

i

За да поставите рафта в първоначалното му положение, изпълнете горните стъпки в обратен ред.

7. ПОЛЕЗНИ СЪВЕТИ

7.1 Съвети за енергоспестяване

- Вътрешната конфигурация на уреда е тази, която осигурява най-ефективно използване на енергия.

• Не отваряйте вратата често и не я оставяйте отворена по-дълго от необходимото.
• Уверете се, че вентилацията е добра. Не покривайте вентилационните решетки и отвори.

8. ГРИЖА И ПОЧИСТВАНЕ

ВНИМАНИЕ!

Вижте глава „Безопасност“.

Изключете уреда от контакта преди извършването на каквито и да било операции по поддръжката.

Този уред съдържа въглеводороди в охлаждащия блок; следователно поддръжката и презареждането трябва да се извършват от упълномощени техници.

Принадлежностите и частите на уреда не са подходящи за миене в съдомиялна машина.

8.2 Почистване на вътрешността

Преди да използвате уреда за първи път, трябва да почистите вътрешността и всички вътрешни принадлежности с хладка сапунена вода и малко неутрален сапун, за да отстраните типичната за новите изделия миризма, а след това подсушете напълно.

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте препарати, абразивни пудри, хлор или почистващи препарати на маслена основа, тъй като ще повредят покритието.

8.3 Периодично почистване

Оборудването трябва да се почиства редовно:

1. Почистете отвътре с хладка вода и разтвор на хлебна сода. Разтворът трябва да бъде около 2 супени лъжици хлебна сода, разтворени в един литър вода.
2. Изстискайте излишната вода от гъбата или кърпата, когато почиствате зоната на контролите или електрическите части.
3. Почистете външността на уреда с топла вода и неутрален сапун.
4. Редовно проверявайте уплътненията на вратата и ги забърсвайте, за да сте сигурни, че са чисти и без замърсявания.
5. Изплакнете и подсушете добре.

8.4 Периоди извън експлоатация

Когато уредът не се използва за дълъг период от време, вземете следните предпазни мерки:

1. Изключете уреда от електрическото захранване.
2. Извадете всички предмети.
3. Почистете уреда и всички аксесоари.
4. Оставете вратата отворена, за да предотвратите появата на неприятни миризми.

Когато уредът не се използва, поради спиране на тока:

- Повечето прекъсвания на електрозахранването се отстраняват в рамките на няколко часа и не влияят върху температурата на уреда, ако

сведете до минимум отварянето на вратата.

- Ако електрозахранването ще бъде изключено за по-дълго време, трябва

да предприемете правилните стъпки, описани по-горе.

9. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ВНИМАНИЕ!

Вижте глава „Безопасност“.

9.1 Как да постъпите, ако...

Проблем Възможна причина Решение
Хладилникът не работи. Хладилникът е изключен. Включете уреда.
Щепсельт не е свързан правил-но в контакта на захранващата мрежа.		Свържете правилно щепсела в кон-такта на захранващата мрежа.
В контакта няма напрежение. Включете друг електроуред към кон-такта, за да проверите дали има ток. Ако няма, повикайте квалифициран електротехник.
Прекъсвачът е изключил илиима изгорял предпазител.		Включете прекъсвача или сменете предпазителя.
Компрессорът работи непрекъсна-то.	Температурата е настроена не-правилно.	Вижте глава „Работа“.
Температурата в помещениетое твърде висока.		Вижте глава „Исталация“.
Вратата се отваря твърде че-сто.		Не дръжте вратата отворена по-дълго от необходимото.
Вратата не е добре затворена. Вижте раздел „Затваряне навратата“.
Осветлението не работи. Лампичката не свети. Включете осветлението. Вижте раз-дел „Настройка на светлината“.
Уредът не е включен в контак-та.		Свържете уреда.
Прекъсвачът е изключил илиима изгорял предпазител.		Включете прекъсвача или сменете предпазителя.
Лампичката е неизправна. Свържете се с оторизиран сервисен център.
Бутонът за осветлението не ра-боти.		Свържете се с оторизиран сервисен център.
Твърде много вибрации. Хладилникът е нестабилен. Уверете се, че хладилникът стои стабилно на пода.

Проблем Възможна причина Решение

Хладилникът работи шумно. Хладилникът е нестабилен. Уверете се, че хладилникът стои стабилно на пода.
По задната стена на уреда тече вода.	При процеса на автоматично размразяване ледът по задната стена се стопява.	Това не е неизправност.
В шкафа за вино тече вода. Продуктите предотвратяват из-тичането на водата в съда за събиране.		Уверете се, че продуктите не се до-пират до задната стена.
Температурата в шкафа за вино е твърде ниска или твърде висока.	Регулаторът на температурата не е настроен правилно.	Задайте по-ниска или по-висока температура.
Вратата не е добре затворена. Вижте раздел „Затваряне на вратата“.

Ако съветите не доведат до желания резултат, обадете се в най-близкия упълномощен сервизен център.

9.2 Смяна на лампата

За смяна на кruшката се свържете с оторизиран сервизен център.

9.3 Затваряне на вратата

1. Почистете уплътненията на вратата.
2. Ако е необходимо, регулирайте вратата. Вижте глава „Исталация“.
3. Ако е необходимо, сменете дефектните уплътнения на вратата. За да получите повече информация, свържете се с оторизирания сервисен център.

10. ШУМОВЕ

SSSRRR! BLUBB! CLICK! OK BRRR! HISSS!

11. ТЕХНИЧЕСКИ ДАННИ

Техническата информация се намира на табелката с данни от вътрешната страна

на уреда и на етикета за енергийна категория.

QR кодът върху етикета за енергийна категория, предоставлен с уреда, съдържа уеб връзка, водеща до информация, свързана с функционалността на уреда в базата данни EPREL на EC. Запазете етикета за енергийна категория за справка, както и ръководството за потребители и всички други документи, предоставени с уреда.

Възможно е да откриете същата информация в EPREL, като използвате

връзката https://eprel.ec.europa.eu и въведете името на модела и номера на продукта, които се намират върху табелката с данни на уреда.

Вижте линка www.theenergylabel.eu за подробна информация за етикета за енергийната категория.

Монтажът и подготовката на уреда за всяка верификация за екодизайн трябва да съответстват на EN 62552 (EU). Условията за вентилация, размерите на нишата и минималните отстояния от задната стена трябва да бъдат съгласно

посоченото в глава „Исталация“ на това Ръководство на потребителя. За допълнителна информация, включително схеми за зареждане, се свържете с производителя.

13. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклирайте материалите със символа 🚪. Поставяйте опаковките в съответните контейнери за рециклирането им. Помогнете за опазването на околната среда и човешкото здраве, както и за рециклирането на отпадъци от електрически и електронни уреди. Не

изхвърляйте уредите, означени със символал заедно с битовата смет. Върнете уреда в местния пункт за рециклиране или се обърнете към вашата общинска служба.
