BRUKSANVISNING EWS4052B5B ELECTROLUX

2.4 Vedligeholdelse og rengøring

ADVARSEL!

Problem Mulige årsager Løsning

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 146
2. SIKKERHETSANVISNINGER....148
3. INSTALLERING.... 149
4. PRODUKTBESKRIVELSE....153
5. BRUK.... 153
6. DAGLIG BRUK....154
7. HJELP OG TIPS....155
8. PLEIE OG RENGJ∅RING....156
9. FEILS∅KING....156
10. LYDER.... 158
11. TEKNISKE DATA.... 158
12. INFORMASJON FOR TESTINSTITUTTER.... 158
13. BESKYTTELSE AV MILJ∅ET....158

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

- Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn i alderen 3 til 8 år og personer med svært omfattende og komplekse funksjonshemninger har lov til å laste og lesse av produktet forutsatt at de har fått ordentlig instruksjon.

Barn yngre enn 3 år må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.

1.2 Generell sikkerhet

• Dette produktet er kun til lagring av vin.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlige) bruksnivåer for husholdningsrom.
• ADVARSEL: Påse at ventilasjonsåpninger ikke blokkeres i produktets skap eller i innebygde konstruksjoner.
• ADVARSEL: Bruk ikke mekaniske enheter eller andre metoder for å akselerere avfrostingsprosessen unntatt de som anbefales av produsenten.
• ADVARSEL: Ikke ødelegg kjølekretsen.
• ADVARSEL: Bruk ikke elektriske produkter inne i oppbevaringshyllene på produktet, med mindre de er av den typen som anbefales av produsenten.
• Bruk ikke vannspray og damp for å rengjøre produktet.
• Rengjør produktet med en fuktet myk klut. Bruk kun nøytrale vaskemidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.
• Når kjøleskapet blir stående tomt i en lengre periode, bør du slå det av, avrime det, rengjøre det, tørke det og la døren bli stående oppe slik at det ikke dannes mugg i produktet.
• Oppbevar ikke eksplosive stoffer som aerosolbeholdere med brennbart drivstoff i dette produktet.

- Hvis strømkabelen blir skadet, må den skiftes av produsenten, autorisert servicesenter eller annen kvalifisert person for å unngå risiko.

2. SIKKERHETSANVISNINGER

2.1 Montering

ADVARSEL!

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Bruk ikke apparatet før du installerer det i en innebygget enhet med hensyn til sikkerhet.
• Følg de separate instruksjonene for monteringtilgjengelig på nettstedet vårt.
• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Påse at luft kan sirkulere fritt rundt produktet.
• Ved første installering, vent minst 4 timer før du kobler til strømtilførselen. Dette gjør at oljen kan renne tilbake i kompressoren.
• Før du gjør noe med produktet, fjern støpselet fra stikkontakten.
• Ikke monter produktet i nærheten av radiatorer eller komfyrer, ovner eller platetopper, med mindre noe annet er spesifisert i installasjonsinstruksjonene.
• Utsett ikke produktet for regn.
• Ikke installer produktet hvor det kan bli utsatt for direkte sollys.
• Installer ikke produktet på meget fuktige eller kalde steder.
• Når du flytter produktet, løft det i forkant for å unngå riper på gulvet.
• Produktet inneholder en pose med tørkemiddel. Det er ikke et leketøy. Det er ikke mat. Kast det med det samme.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

ADVARSEL!

Bruk ikke multi-plugg-adaptere og skjøteledninger.

• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Produktet må være jordet.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Hvis stikkontakten for strømtilførselen i huset ikke er jordet, må du koble produktet til en separat jording i samsvar med gjeldende forskrifter. Kontakt en kvalifisert elektriker.
• Sørg for at elektriske komponenter (f.eks. støpsel, nettkabel, kompressor) ikke blir påført skade. Kontakt det autoriserte servicesenteret eller en elektriker for å skifte ut de elektriske komponentene.
• Strømkabelen må være under nivået til støpselet.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

2.3 Bruk

ADVARSEL!

Fare for skade, brannskader, elektrisk støt eller brann.

Produktet inneholder brennbare r, isobutan (R600a), naturgass med nivirkning på miljøet. Vær forsiktig så

du ikke forårsaker skade på kjølemiddelkretsen som inneholder isobutan.

• Produktets spesifikasjoner må ikke endres.
• All bruk av innbygningsproduktet som frittstående er strengt forbudt.
• Dette produktet er beregnet til bruk ved omgivelsestemperatur fra 16°C til 38°C. Det angitte temperaturområdet garanterer riktig bruk av produktet.
• Ikke sett elektriske produkter (f.eks. iskremmaskiner) i produktet med mindre de er oppgitt av produsenten.
• Hvis det skulle oppstå skade på kjølemiddelkretsen, må du sørge for at det ikke er flammer og antenningskilder i rommet. Ventiler rommet.
• Ikke la varme gjenstander komme i kontakt med plastdelene på produktet.
• Ikke oppbevar brannfarlig gass og væske i produktet.
• Legg ikke brennbare produkter, eller gjenstander som er fuktet med brennbare vesker, inn i eller i nærheten av produktet.
• Ikke berør kompressoren eller kondensatoren. De er varme.
• Ikke la mat komme i kontakt med de indre veggene i produktrommene.

2.4 Pleie og rengjøring

ADVARSEL!

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Dette produktet inneholder hydrokarboner i kjøleenheten. Vedlikehold og etterfylling av enheten må kun foretas av en kvalifisert person.

3. INSTALLERING

ADVARSEL!

Se kapitlene som omhandler sikkerhet.

2.5 Service

• Kontakt et autorisert servicesenter for å reparere produktet. Bruk kun originale reservedeler.
• Vær oppmerksom på at reparasjon på egen hånd eller ikke-profesjonell reparasjon kan ha sikkerhetsmessige konsekvenser og kan ugyldiggjøre garantien.
• Følgende reservedeler er tilgjengelige i minst 7 år etter at modellen er avviklet: termostater, temperatursensorer, kretskort, lyskilder, dørhåndtak, dørhengsler, skuffer og kurver. Dørpakninger er tilgjengelige i minst 10 år etter at modellen er avviklet. Varigheten kan være lengre i ditt land. For mer informasjon, besøk vår hjemmeside.
• Vær oppmerksom på at noen av disse reservedelene bare er tilgjengelige for profesjonelle reparatører, og at ikke alle reservedeler er relevante for alle modeller.

2.6 Avfallsbehandling

ADVARSEL!

Fare for skade eller kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern døren for å forhindre at barn og dyr blir stengt inne i produktet.
• Kjølemiddelkretsen og isolasjonsmaterialet til dette produktet er ozon-vennlig.
• Isolasjonsskummet inneholder brennbare gasser. Kontakt kommunen din for informasjon om hvordan du kaster produktet på en riktig måte.
• Ikke forårsak skade på den delen av kjøleenheten som er nær varmeveksleren.

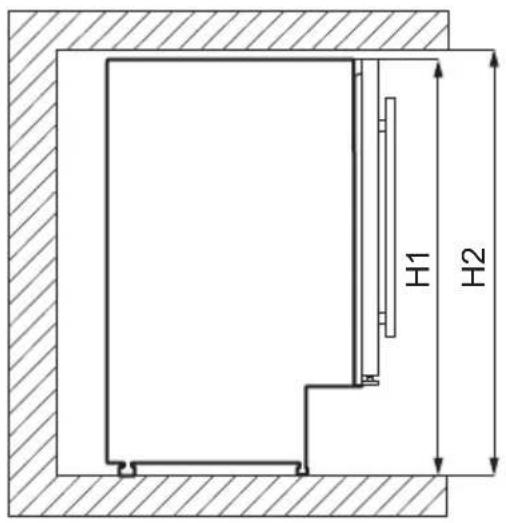

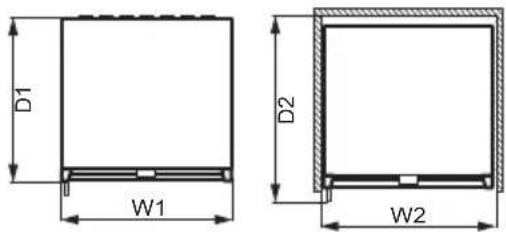

3.1 Mål

H1 H2

D1 W1 D2 W2

90° W3 D3

Utvendige dimensjoner ^1

H1 mm 820

W1 mm 595

D1 mm 565

^1 høyden, bredden og dybden på produktet uten håndtak

Plass som kreves ved bruk ^2

H2 mm 822

W2 mm 600

D2 mm 648

^2 høyden, bredden og dybden på produktet inkludert håndtaket, pluss plassen som er nødvendig for fri sirkulasjon av kjøleluft

Total plass som kreves ved bruk ^3

H2 mm 820

W3 mm 648

D3 mm 1157

^3 høyden, bredden og dybden på produktet inkludert håndtaket, pluss plassen som er

nødvendig for fri sirkulasjon av kjøleluft, pluss plassen som er nødvendig for å åpne døren til minste vinkel som gjør det mulig å fjerne alt internt utstyr

3.2 Plassering

For å sikre at produktet fungerer optimalt, bør du ikke montere produktet på et sted med direkte sollys. Ikke monter produktet i nærheten av varmekilder (ovn, komfyrer, radiatorer, komfyrer, ventilatorer, koketopper eller avtrekkskoketopper) med mindre annet er spesifisert i monteringsinstruksene. Pass på at luften kan sirkulere fritt rundt baksiden av kabinettet.

Produktet skal monteres i en tørr, godt ventilert innendørs plassering.

Dette produktet er beregnet til bruk ved omgivelsestemperatur fra 16°C til 38°C.

Korrekt bruk av produktet kan bare garanteres innenfor det angitte temperaturområdet.

Det må være mulig å kople produktet fra strømforsyningen. Støpslet skal derfor alltid være lett tilgjengelig etter montering.

3.3 Elektrisk tilkobling

• Før du kobler til strømmen, sikre at spenningen og frekvensen som vises på typeskiltet samsvarer med strømtilførselen i huset.
• Produktet må jordes. Strømledningspluggen er utstyrt med en kontakt for dette formålet. Hvis stikkontakten for strømtilførselen huset ikke er jordet, må du koble produktet til en separat jording i samsvar med gjeldende forskrifter. Kontakt en kvalifisert elektriker.
• Produsenten frasier seg alt ansvar hvis ovennevnte sikkerhetsforholdsregler ikke overholdes.

3.4 Vatre opp

Når du plasserer produktet, må du påse at det står i vater. Dette kan gjøres med to justerbare føtter på undersiden.

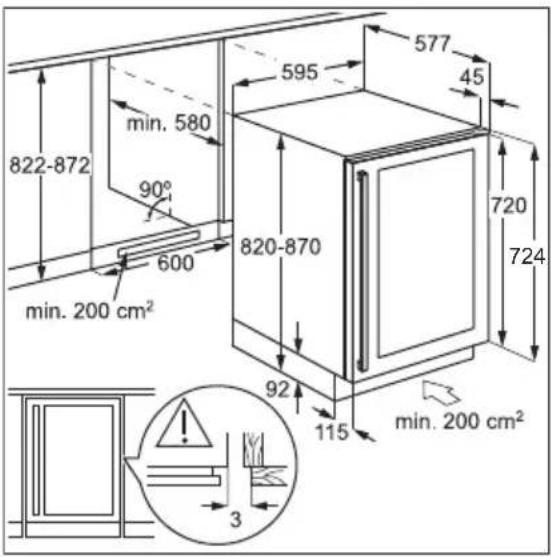

3.5 Installasjon med ventilasjonssokkel

822-872 min. 580 90° 600 min. 200 cm² 595 577 45 720 724 820-870 92 115 min. 200 cm² 3

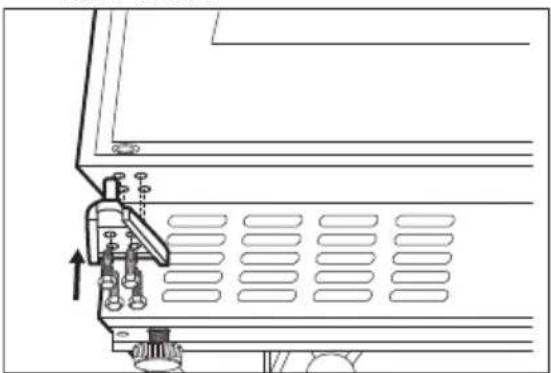

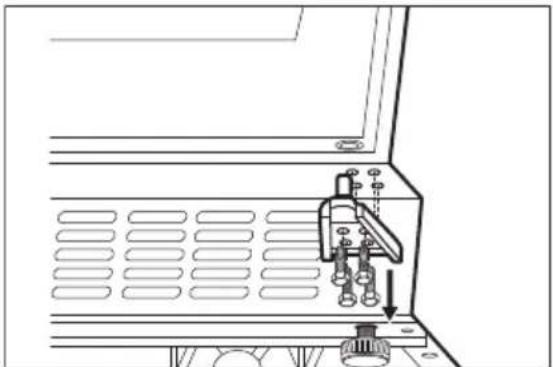

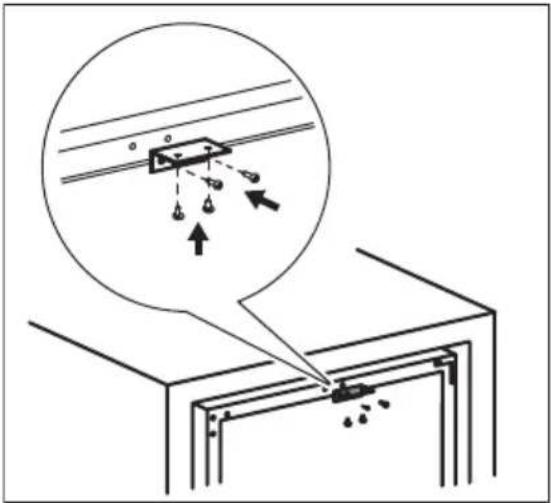

3.6 Montering av øvre brakett

Fest produktet:

• Bruk to skruer til å montere den øvre braketten på toppen av produktet.
• Sett produktet i skapet og bruk to skruer til å feste den øvre braketten på skapet.

Før du begynner ethvert arbeid, må du trekke støpselet ut av stikkontakten.

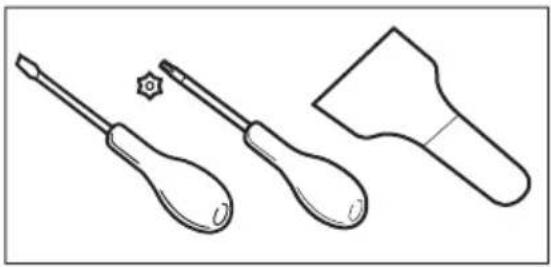

Verktøy du trenger:
- kryssformet skrutrekker,
- sparkelspade eller tynnbladet skrutrekker.

1. Påse at apparatet står oppreist.
2. Åpne døren og fjern alle vinflasker fra hyllene. Steng døren.
3. Skru ut de 4 skruene som fester det nederste hengselet. Plasser det nedre hengselet på et sikkert sted sammen med skruene.

1. Skru ut skruene som fester det øvre hengselet øverst til høyre på produktet. Plasser det øvre hengselet på et sikkert sted sammen med skruene.

2. Bruk en sparkel eller en tynn skrutrekker til å fjerne 3 skruehulldeksler fra det venstre øvre hjørnet av produktet. Overfør og sett inn dekslene til skruehullene på den andre siden.

1. Skru fast det øvre hengselet på venstre side av produktet.
2. Sett døren på plass.
3. Fest det nedre hengselet og ikke stram skruene før døren er i lukket posisjon og står i vater.

1 Strømknapp
2 Lysknapp
3 Display
4 Knapp for høyere temperatur
5 Knapp for lavere temperatur

1. Sett støpslet i stikkontakten.

2. Trykk på strømknappen hvis displayet er av.

3. Displayet viser standard temperatur (12 °C).

For å velge en annen temperatur, referer til «Temperaturregulering».

5.3 Slå av

1. Trykk strømknappen i 5 sekunder.
2. Displayet slås av.
3. Trekk støpselet ut av stikkontakten for å koble produktet fra strømmen.

5.4 Lysknapp

Trykk på lysknappen for å slå lyset på og av. Lyset har ingen negativ innvirkning på vinens kvalitet.

5.5 Temperaturregulering

Standard innstilt temperatur for vinskapet er 12 °C.

Temperaturen kan justeres mellom +5 og +18 °C.

Trykk på temperaturknappen for å regulere temperaturen. Displayet viser den angitte temperaturen.

For å stille inn riktig temperatur for hver type vin, se kapittelet «Daglig bruk».

6. DAGLIG BRUK

6.1 Vinlagring

Dette produktet er beregnet på å brukes utelukkende til lagring av vin.

Vinoppbevaringsrommet er det som er merket (på typeskiltet) med

Oppbevaringstiden for vin avhenger av alder, alkoholinnhold, druetype og nivået av fruktose og garvesyre i den. Når du kjøper vinen, må du sjekke om vinen allerede er gammel eller om den vil bli bedre over tid.

Anbefalte lagringstemperaturer:

• For champagne og musserende viner, mellom +6°C og +8°C.
• For hvitviner, mellom +10°C og +12°C.
• For rosé og lette rødviner, mellom +12°C og +16°C.
• Eldet rødvin, mellom +14°C og +16°C. Produktet er utformet for oppbevaring av opptil 52 bordeaux-flasker (0,75 l) ved å plassere:
• 6 flasker på nivå 1,
  • 8 flasker på nivåene 2,3,4 og 5,
  • 14 flasker på nivå 6.

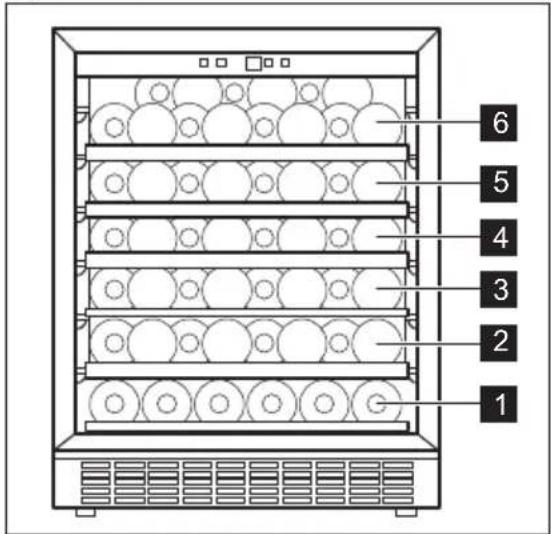

Hyllenivåer

1 2 3 4 5 6

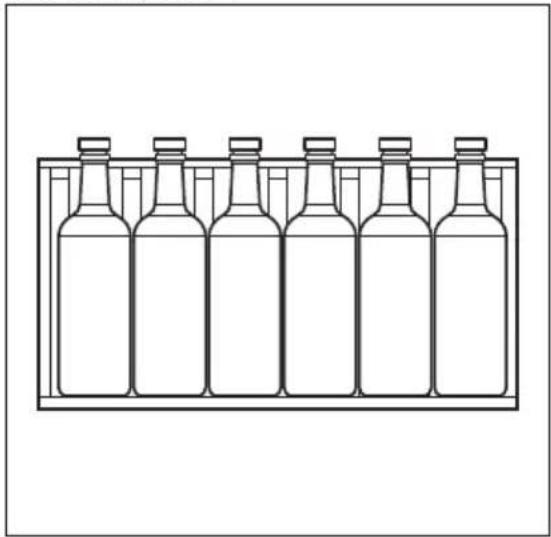

Halv hylle, nivå 1

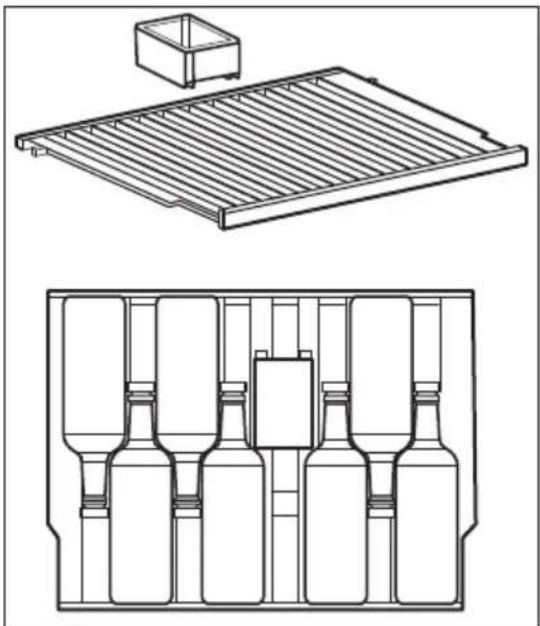

Fuktboksen er plassert på den øverste hyllen i vinskapet. Den er avtakbar. Hell litt vann i fuktboksen for å unngå for lavt luftfuktighetsnivå.

Den øverste hyllen har plass til:

• 7 flasker med fuktboksen,
• 8 flasker uten fuktboksen.

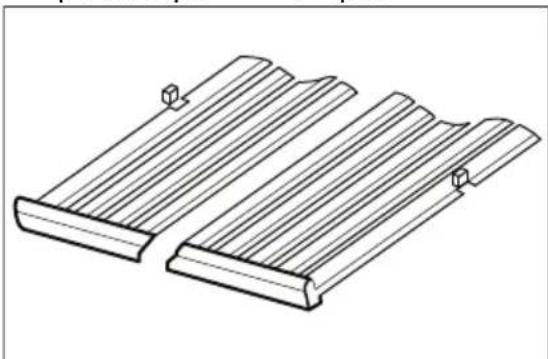

6.3 Fjerne og installere hyller

1. Åpne dørene til vinskapet helt.
2. Trekk trehyllen til hakket er under plaststolpen i vinskapet.

1. Løft fronten av skuffen litt opp og ta den av produktet.

Følg trinnene ovenfor i omvendt rekkefølge for å sette skuffen tilbake på plass.

7. HJELP OG TIPS

• Apparatets interne konfigurasjon er den som sikrer mest mulig effektiv strømbruk.
• Døren må ikke åpnes for ofte eller stå åpen lengre enn nødvendig.

- Sørg for god ventilasjon. Ikke dekk ventilasjonsristene eller -hullene.

8. PLEIE OG RENGJ∅RING

ADVARSEL!

Se kapitlene som omhandler sikkerhet.

8.1 Generelle advarsler

FORSIKTIG!

Trekk støpselet ut av stikkontakten før du foretar enhver rengjøring av skapet.

Dette produktet inneholder hydrokarboner i kjølekretsen. Vedlikehold må derfor bare utføres av autoriserte serviceteknikere.

Tilbehøret og delene til prduktet er ikke egnet for vask i oppvaskmaskin.

8.2 Rengjøre inne i ovnen

Før du tar produktet i bruk, må du vaske innsiden samt alt utstyr i lunkent vann tilsatt et nøytralt rengjøringsmiddel, for å fjerne den typiske lukten som sitter i flunkende nye produkter. Husk å tørke nøye.

FORSIKTIG!

Ikke bruk kraftige vaskemidler eller skurepulver, klor eller oljebasert vaskemiddel, da dette vil skade finishen.

8.3 Periodisk rengjøring

Utstyret må rengjøres regelmessig:

1. Rengjør innsiden med lunkent vann og bakepulverløsning. Oppløsningen skal være ca. 2 ss bakepulver til en liter vann.
2. Vri overflödig vann ut av svampen eller kluten när du rengjør området på kontrollene eller elektriske deler.
3. Rengjør utsiden av produktet med varmt vann og litt nøytral såpe.
4. Kontroller dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
5. Skyll og tørk grundig.

8.4 Perioder uten bruk

Når apparatet ikke brukes i lange perioder, skal du ta følgende forholdsregler:

1. Koble produktet fra strømforsyningen.
2. Fjern alle elementer.
3. Rengjør produktet og alt tilbehør.

4. La døren stå åpen for å hindre at det danner seg ubehagelig lukt.
   Når produktet ikke er i bruk på grunn av strømbrudd:

5. De fleste strømbrudd rettes opp i løpet av få timer og påvirker ikke temperaturen på produktet hvis du minimerer døråpningen.

6. Hvis strømmen kommer til å være av over lengre tid, må du utføre de riktige trinnene, som er beskrevet ovenfor.

9. FEILS∅KING

ADVARSEL!

Se kapitlene som omhandler sikkerhet.

9.1 Hva må gjøres, hvis...

Problem Mulig årsak Løsning
Produktet fungerer ikke. Produktet er slått av. Slå på produktet.
Støpslet er ikke tilkoblet stikkontakten på riktig måte.		Koble støpslet til stikkontakten på riktig måte.
Stikkontakten er ikke spenningsførende.		Koble et annet elektrisk produkt til stikkontakten for å sjekke om det er strøm. Hvis ikke, kontakt en kvalifisert elektriker.
Kretsbryteren er utløst eller en si-kring har gått.		Slå på kretsbryteren eller skift sikringen.
Kompressoren går kontinuerlig. Temperaturen er feil innstilt. Referer til kapittelet «Bruk».
Romtemperaturen er for høy. Referer til kapittelet «Installering».
Døren åpnes for ofte. Ikke la døren stå åpen lenger enn nød-vendig.
Døren er ikke skikkelig lukket. Referer til avsnittet «Lukke døren».
Lyset fungerer ikke. Lyset er slått av. Slå på lyset. Referer til avsnittet «Ly-soppsett».
Produktet er ikke koblet til. Koble til produktet.
Kretsbryteren er utløst eller en si-kring har gått.		Slå på kretsbryteren eller skift sikringen.
Pæren er defekt. Kontakt det autoriserte service-sente-ret.
Lysknappen virker ikke. Kontakt det autoriserte service-sente-ret.
For mye vibrasjon. Produktet står ikke riktig. Kontroller at apparatet står stabilt.
Apparatet er støyende.	Produktet står ikke stødig.	Kontroller at produktet står stabilt.
Det renner vann på baksiden av produktet.	Under den automatiske avrimingsprosessen smelter rimet på bakveggen.	Dette er riktig.
Vann renner inne i vinskapet.	Produkter forhindrer at vannet kan strømme inn i vannoppsamlings-beholderen.	Sørg for at produktene ikke berører bakveggen.
Temperaturen i vinskapet er for lav eller for høy.	Temperaturregulatoren er ikke rik-tig innstilt.	Still inn en høyere eller lavere temperatur.
Døren er ikke skikkelig lukket. Referer til avsnittet «Lukke døren».

Dersom rådet ikke gir det ønskede resultatet, ta kontakt med nærmeste autoriserte servicesenter.

9.2 Skifte lyspære

Kontakt det autoriserte servicesenteret for å erstatte inntaksslangene.

9.3 Lukke døren

1. Rengjør dørpakningene.

2. Juster døren om nødvendig. Referer til kapittelet «Installering».

3. Skift ut de defekte dørpakningene om nødvendig. Kontakt det autoriserte servicesenteret for å få mer informasjon.

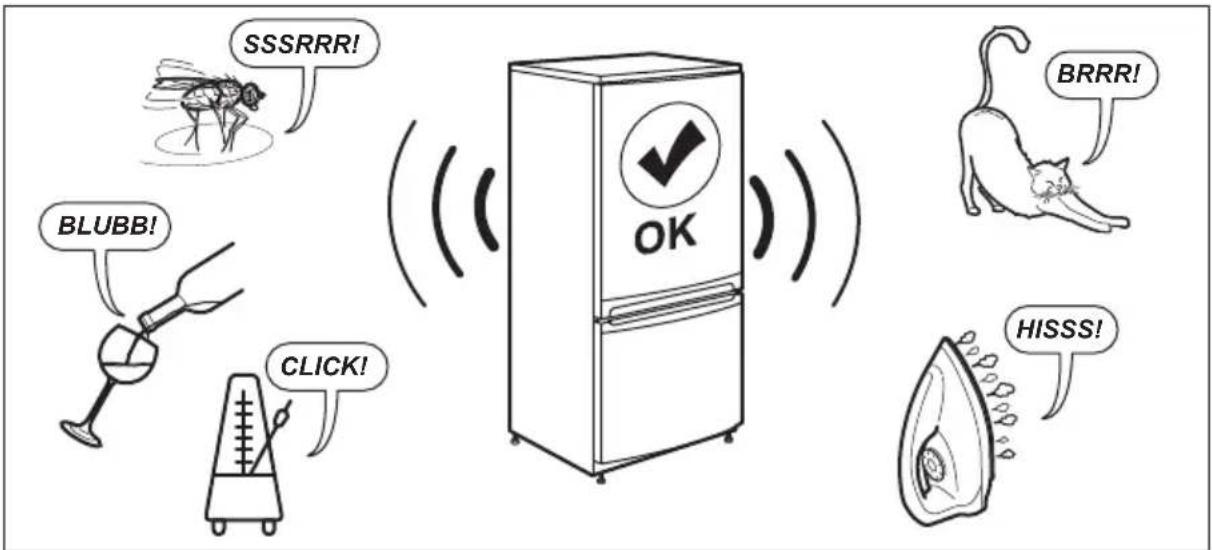

10. LYDER

SSSRRR! BLUBB! CLICK! OK BRRR! HISSS!

11. TEKNISKE DATA

Tekniske data finner du på typeskiltet på innsiden av produktet og på energietiketten.

QR-koden på energietiketten som fulgte med produktet, gir en nettkobling til informasjonen som er relatert til ytelsen av dette produktet i EU EPREL-databasen. Oppbevar energietiketten som referanse sammen med denne instruksjonsmanualen samt alle andre dokumenter som fulgte med produktet.

Det er også mulig å finne den samme informasjonen i EPREL med koblingen https://eprel.ec.europa.eu og modellnavnet, samt produktnummeret som du finner på typeskiltet til produktet.

Se koblingen www.theenergylabel.eu for detaljert informasjon om energietiketten.

12. INFORMASJON FOR TESTINSTITUTTER

Montering og forberedelse av produkt for enhver EcoDesign-kontroll skal være i samsvar med EN 62552 (EU). Ventilasjonskrav, luftspalter og minste avstand bak skal være som angitt i denne

bruksanvisningen i kapittel Installering. Kontakt produsenten for ytterligere informasjon, inkludert lasteplaner.

13. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å

beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
