Tipo di prodotto	Cantinetta vini
Marca	Electrolux
Modello	ERW3313BOX
Capacità	33 bottiglie
Intervallo di temperatura	5°C - 20°C
Numero di zone di temperatura	1 zona
Tipo di porta	Porta interamente in vetro
Ripiani	5 ripiani in legno
Illuminazione	LED interno
Serratura	Sì, con chiave
Livello di rumore	42 dB
Classe di efficienza energetica	F
Consumo energetico annuale	176 kWh
Tipo di sbrinamento	Automatico
Classe climatica	SN-ST (10°C - 38°C)
Dimensioni (A x L x P)	82.5 x 49.5 x 57.0 cm
Peso	30 kg
Alimentazione	220-240 V, 50 Hz
Tipo di installazione	A libera installazione
Pulizia	Pulire con panno morbido e detergente delicato

Domande frequenti - ERW3313BOX ELECTROLUX

Qual è il numero massimo di bottiglie che la cantinetta vini Electrolux ERW3313BOX può contenere?

La cantinetta vini Electrolux ERW3313BOX può contenere fino a 33 bottiglie di vino standard.

Qual è l'intervallo di temperatura di questa cantinetta vini?

La temperatura può essere impostata tra 5°C e 20°C, adatta sia per vini rossi che bianchi.

Ha una serratura?

Sì, l'unità è dotata di serratura e chiave per proteggere la tua collezione di vini.

La porta è reversibile?

No, la porta non è reversibile; è incernierata sul lato sinistro.

Quanto è rumorosa questa cantinetta vini durante il funzionamento?

Il livello di rumore è di circa 42 dB, sufficientemente silenzioso per ambienti abitativi.

Che tipo di illuminazione ha?

È dotata di illuminazione a LED interna che illumina le bottiglie senza generare calore.

Come pulire la cantinetta vini?

Usare un panno morbido e detergente delicato per pulire l'interno e l'esterno. Evitare detergenti abrasivi.

Qual è la classe di efficienza energetica?

La classe di efficienza energetica è F, con un consumo annuale di circa 176 kWh.

Posso installarla sotto un piano di lavoro?

La ERW3313BOX è progettata per installazione a libera installazione e richiede spazio per la ventilazione.

Ha lo sbrinamento automatico?

Sì, è dotata di sbrinamento automatico per una manutenzione ridotta.

MANUALE UTENTE ERW3313BOX ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

1.1 Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

- Questo apparecchiatura è destinato esclusivamente alla conservazione del vino.

- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

- Non utilizzare altri apparecchi elettrici (per esempio gelatiere) all'interno del frigorifero, salvo quelli approvati per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- evitare fiamme libere e scintille

- aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimentazione.

2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il

surriscaldamento con un conseguente rischio di incendio.

1. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.

2. Non tirare il cavo di alimentazione.

3. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

4. L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).

5. Quest'apparecchiatura è pesante. Prestare attenzione quando occorre spostarla.

6. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
7. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
8. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampade speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

1.3 Uso normale

• Non appoggiare pentole calde sulle parti in plastica dell'apparecchiatura.
• Non riporre gas o liquidi infiammabili nell'apparecchio: i contenitori potrebbero esplodere.
• Osservare rigorosamente le raccomandazioni del produttore riguardo alla conservazione degli alimenti. Leggere attentamente le relative istruzioni.

1.4 Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
• Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è ottura-

to, l'acqua si raccoglie sul fondo dell'apparecchio.

1.5 Installazione

Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

1.6 Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

1.7 Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spaz-

zatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigeran-

te, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo 🌐 sono riciclabili.

2. PANNELLO DEI COMANDI

1 Display
2 Tasto ON/OFF dell'apparecchiatura Tasto di allarme
3 Tasto Temperatura più fresca
4 Tasto Temperatura più calda
5 Vano Superiore
6 Vano Inferiore

7 Tasto Luce

È possibile modificare le impostazioni audio predefinite dei tasti e impostarle con un volume più alto, premendo contemporaneamente il tasto Luce ed il tasto Temperatura più fresca per alcuni secondi. La modifica è reversibile.

2.1 Display

A) Indicatore temperatura del vano inferiore
B) Spia allarme
c) Indicatore temperatura vano superiore

Dopo aver selezionato il vano superiore o inferiore, si avvia l'animazione.

Dopo aver selezionato la temperatura, l'animazione lampeggia per alcuni minuti.

2.2 Accensione

Per accendere l'apparecchiatura procedere come segue:

1. Inserire la spina nella presa di alimentazione.
2. Premere il tasto ON/OFF se il display è spento.

3. Se DEMO appare sul display, l'apparecchiatura si trova in modalità dimostrazione. Fare riferimento al capitolo "Cosa fare se...".

4. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita.

Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperatura".

2.3 Spegnimento

Per spegnere l'apparecchiatura, procedere come segue:

1. Premere il tasto ON/OFF per 3 secondi.
2. Il display si spegne.
3. Per scollegare l'apparecchiatura dalla corrente elettrica, staccare la spina dalla presa di alimentazione.

2.4 Regolazione della temperatura

Selezionare il vano superiore o inferiore. Premere il tasto Temperatura per impostarla.

Impostare la temperatura predefinita:

• + 8°C per il vano superiore
• +14°C per il vano inferiore
Gli indicatori della temperatura visualizzano la temperatura impostata.
La temperatura impostata verrà raggiunta entro 24 ore.

Consultare la sezione "Utilizzo quotidiano - Disposizione del vino".

Dopo un'interruzione di corrente la temperatura impostata rimane in memoria.

2.5 Tasto spia

Se si desidera che la luce rimanga accesa con la porta chiusa, è sufficiente aprire e chiudere quest'ultima: la luce rimane automaticamente accesa per 10 minuti. Se si desidera spegnere la luce prima dello spegnimento automatico, aprire la porta e premere il tasto Luce. La luce della spia non ha effetti negativi sulla qualità del vino.

2.6 Allarme porta aperta

Se la porta è lasciata aperta per alcuni minuti, viene emesso un segnale acustico. Le condizioni di allarme della porta aperta sono indicate da:

• indicatore allarme lampeggiante
- segnale acustico
Al ripristino delle condizioni normali (porta chiusa), l'allarme si interrompe.
Durante l'allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto.

3. UTILIZZO QUOTIDIANO

3.1 Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura.

Se DEMO appare sul display, l'apparecchiatura si trova in modalità dimostrazione: fare riferimento al paragrafo "COSA FARE SE...".

3.2 Disposizione del vino

La temperatura è regolabile tra +6 e +11°C. Questo vano è ideale per i vini da bere subito, soprattutto bianchi o rossi giovani. Il vano è diviso in comparti a temperature differenziate.

Vano Inferiore:

La temperatura è regolabile tra 11 e +18°C. Questo vano è ideale per la conservazione e l'affinamento dei vini rossi o bianchi per periodi lunghi.

Le temperature di questo comparto sono idonee per la conservazione di vini invecchiati e corposi.

Coricare le bottiglie in modo che i tappi non si secchino.

Conservare il vino al buio. La porta è in doppio vetro offuscato ed anti UV per proteggere il vino dalla luce, nel caso in cui il frigorifero si trovi in un luogo molto illuminato.

Evitare di accendere la luce dell'apparecchiatura troppo spesso o troppo a lungo. Il vino si mantiene meglio al buio.

Maneggiare le bottiglie con cura per evitare di agitare il vino.

Fare attenzione alle raccomandazioni e ai consigli ricevuti al momento dell'acquisto o riportati nella documentazione tecnica relativa alla qualità, alla durata e alla temperatura ottimale di conservazione del vino.

3.3 Suggerimenti di conservazione

Il tempo di conservazione del vino dipende dall'invecchiamento, dal tipo d'uva, dal contenuto alcolico e dal livello di fruttosio e tannino in esso contenuti. Al momento dell'acquisto, controllare se il vino è già invecchiato o se migliorerà col passare del tempo.

Temperature di conservazione consi- gliate:

• per champagne e vini frizzanti dai 6 agli 8°C
• per vini bianchi dai 10 ai 12°C
• per vini rosé e rossi leggeri dai 12 ai 16°C
• vini rossi stagionati 14 -16°C

Se si impilano diverse bottiglie una sull'altra, assicurarsi che queste non tocchino la piastra di raffreddamento del frigorifero.

3.4 Ripiani del vano cantina

Rimuovere i ripiani per eseguire la pulizia.

3.5 Portabottiglie per vano cantina

Estrarre il ripiano ed inserirlo tra le due guide. Sulle mensole portabottiglie il peso massimo possibile è di 30 Kg.

È possibile disporre il ripiano tra guide distanti 100 mm per favorire l'esposizione delle bottiglie.

Il comparto inferiore e' predisposto con un cassetto scorrevole da utilizzare per disporre le bottiglie in verticale.

Il cassetto e' provvisto di due separatori che si adattano a bottiglie con diametri diversi.

3.6 Umidificatore

Un'umidità corretta è di vitale importanza per una corretta conservazione del vino.

Il vostro vano cantina è dotato di uno speciale dispositivo umidificante che aumenta l'umidità all'interno dell'apparecchiatura.

Spargere le pietre laviche in dotazione sul piccolo vassoio come illustrato. Quindi, riempire il piccolo vassoio di acqua fino a metà della sua capacità.

Durante il normale funzionamento le pietre laviche vengono regolarmente umidificate dall'acqua. Si prega di verificare periodicamente il livello dell'acqua e di procedere al riempimento se necessario.

Si prega di notare che nel caso in cui l'umidità della zona in cui si trova l'apparecchiatura è particolarmente elevata, anche la parte interna del vano cantina sarà relativamente umida.

Il risultato potrebbe essere un inumidimento delle bottiglie nonché uno scollamento delle etichette all'apertura della porta. In questo caso, ridurre il quantitativo di acqua all'interno del piccolo vassoio.

3.7 Circolazione dell'aria

Il vano è dotato di una speciale ventola AIRLIGHT che si attiva automaticamente in base alla regolazione del termostato e alle condizioni ambientali.

4. PULIZIA E MANUTENZIONE

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

4.1 Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'appa-recchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendo ne i consumi di energia.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

4.2 Sbrinamento del frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

Pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposito utensile già inserito nel foro di scarico.

4.3 Periodi di inutilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

• scollegare l'apparecchiatura dalla rete elettrica;
• sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori

- lasciare la porta o le porte socchiuse per evitare la formazione di odori sgradevoli. Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che

gli alimenti si deteriorino in caso di interru- zione della corrente elettrica.

5. COSA FARE SE...

AVVERTENZA!

Prima di eseguire la ricerca guasti, estrarre la spina dalla presa di alimentazione. Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Causa possibile Soluzione
L'apparecchiatura è rumorosa	L'apparecchiatura non è appoggiata in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tutti e quattro i piedini devono essere a contatto con il pavimento)
Viene emesso un se-gnale acustico. L'illuminazione del display diventa rossa.	La porta non è chiusa correttamente.	Fare riferimento alla sezione "Allarme porta aperta".
L'apparecchiatura non funziona. La lampada non si accende.	L'apparecchiatura è spenta.	Accendere l'apparecchiatura.
La spina non è inserita correttamente nella presa di alimentazione.		Inserire correttamente la spina nella presa di alimentazione.
L'apparecchiatura non rice-ve corrente. Assenza di tensione nella presa di alimentazione.		Collegare alla presa di alimentazione un'altra appa-recchiatura elettrica. Rivolgersi ad un elettricista qualificato.
La lampada non si accende.	La lampada è in modalità stand-by.	Chiudere e riaprire la porta.
La lampada è difettosa.	Fare riferimento alla sezione	"Sostituzione della lampada".
Il compressore rimane sempre in funzione.	La temperatura non è impostata correttamente.	Impostare una temperatura superiore.
La porta non è chiusa correttamente.		Consultare la sezione "Chiusura della porta".
La porta viene aperta troppo frequentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura ambiente è troppo alta.		Abbassare la temperatura ambiente.
Sul pannello posteriore del frigorifero scorre acqua.	Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
All'interno del frigorifero scorre acqua.	Lo scarico dell'acqua è ostruito.	Pulire lo scarico dell'acqua.
Gli alimenti impediscono al-l'acqua di fluire nell'apposito collettore.		Evitare di disporre gli alimenti direttamente contro la pa-rete posteriore.
La temperatura al-l'interno dell'appa-recchiatura è troppo bassa/alta.	Il regolatore della temperatura non è impostato correttamente.	Impostare una temperatura superiore/inferiore.
La porta non è chiusa correttamente.		Consultare la sezione "Chiusura della porta".
Sono stati introdotti molti alimenti insieme.		Introdurre gli alimenti poco alla volta.
La temperatura al-l'interno dell'appa-recchiatura è troppo alta.	L'aria fredda non circola correttamente all'interno dell'apparecchiatura.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.
Sul display della temperatura è visualizzato un quadrato superiore o inferiore.	Si è verificato un errore durante la misurazione della temperatura.	Contattare il servizio assistenza (il sistema refrigerante continuerà a tenere gli alimenti freddi, ma non sarà possibile regolare la temperatura).
DEMO appare sul display.	L'apparecchiatura è in modalità dimostrazione (DE-MO).	Tenere il tasto Luce premuto per circa 10 sec., finché non si sente un suono prolunga-to provenire dal cicalino e il display si spegne per un tempo brevissimo: l'appa-recchiatura inizia a funziona-re regolarmente.

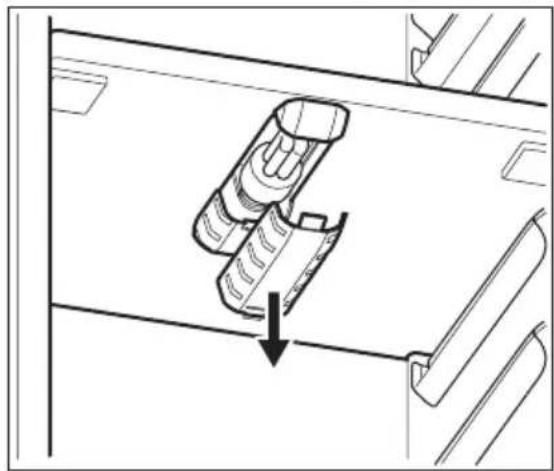

5.1 Sostituzione della lampadina nel vano cantina

Scollegare la spina dalla presa di corrente.

Togliere il coprilampada pre- mendolo verso l'interno, ser- vendosi di un utensile (ad esempio un cacciavite) fino a liberare gli agganci posteriori.

Contemporaneamente liberare il gancio centrale e sfilare il coperchietto nel senso delle frecce.

Sostituire la lampadina con una nuova dello stesso tipo, specificatamente progettata per gli elettrodomestici e avente le stesse caratteristiche.

Installare il coprilampada. Inserire la spina nella presa. Aprire la porta. Controllare che la lampada si accenda.

5.2 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostituire le guamizioni della porta difettose. Contattare il Centro di assistenza locale.

6. INSTALLAZIONE

6.1 Luogo d'installazione

AVVERTENZA!

Qualora occorra ritirare dall'uso un apparecchio con serratura, si raccomanda di rendere quest'ultima inservibile per evitare che i bambini possano chiudersi all'interno.

La spina dell'apparecchio deve essere accessibile dopo l'installazione.

Installare l'apparecchio in un luogo la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello:

6.2 Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla tar-

6.3 Requisiti di ventilazione

5 cm min. 200 cm ^2

ghetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Il flusso d'aria dietro l'apparecchiatura deve essere sufficiente.

min. 200 cm ^2

6.4 Installazione dell'apparecchiatura

ATTENZIONE

Accertarsi che il cavo di rete sia libero da ostacoli.

Seguire i seguenti passaggi:

Applicare la striscia sigillante adesiva all'apparecchiatura come mostrato in figura.

ITALIANO 33

Installare l'apparecchiatura nella nicchia.

Fissare l'apparecchiatura nella nicchia con

4 viti.

Fissare i coprivite.

Eseguire un controllo finale per accertarsi che:

• Tutte le viti sono serrate.
• Assicurarsi che la striscia sigillante sia fis-sata saldamente all'unità.

- La porta si apra e si chiuda correttamente.

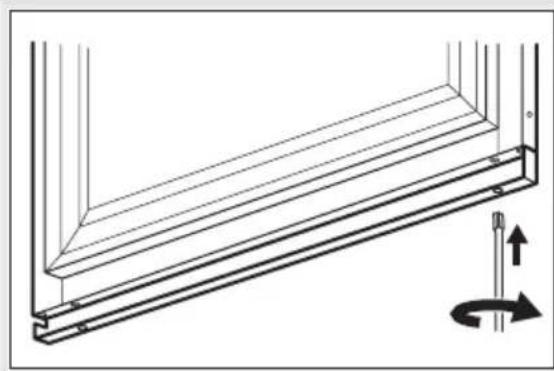

6.5 Istruzioni per l'assemblaggio della parte inferiore della porta del compensatore

Con la porta aperta, allentare le due viti situate nella parte inferiore senza svitarle completamente.

Posizionare il compensatore in acciaio come indicato nella figura e inserire la parte superiore sotto la testa delle viti.

Allineare il compensatore al pannello in acciaio della porta e serrare le viti.

Inserire il carter in acciaio all'interno del compensatore come indicato nella figura.

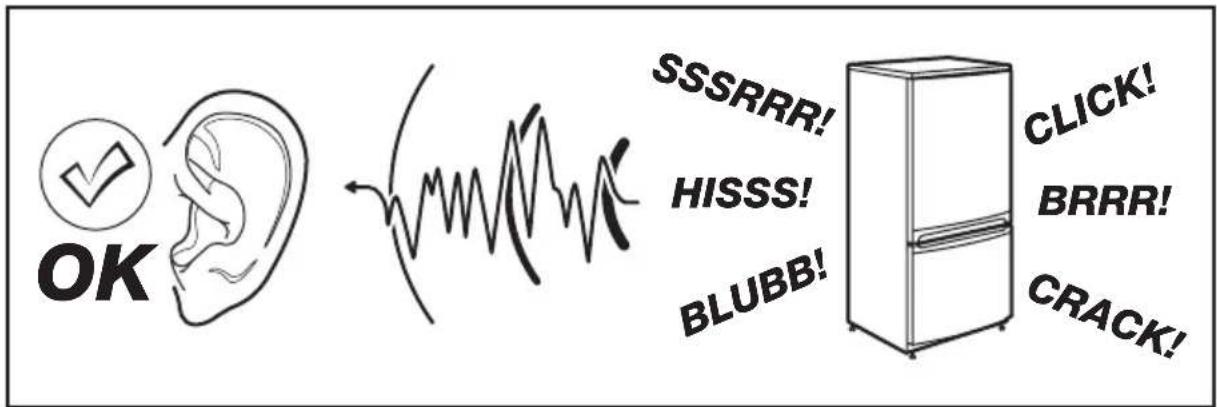

7. RUMORI

Durante l'uso, alcuni rumori di funziona- mento (come quelli del compressore o del

circuito refrigerante) sono da considerarsi normali.

Nicchia di incasso

Altezza 1780 mm

Larghezza 560 mm

Profondità 550 mm

Tensione 230-240 V

Frequenza 50 Hz

Le informazioni tecniche sono riportate sul- la targhetta sul lato sinistro interno dell'ap-

parecchio e sull'etichetta dei valori energetici.

9. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo

Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo 🚗 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

ÍNDICE
