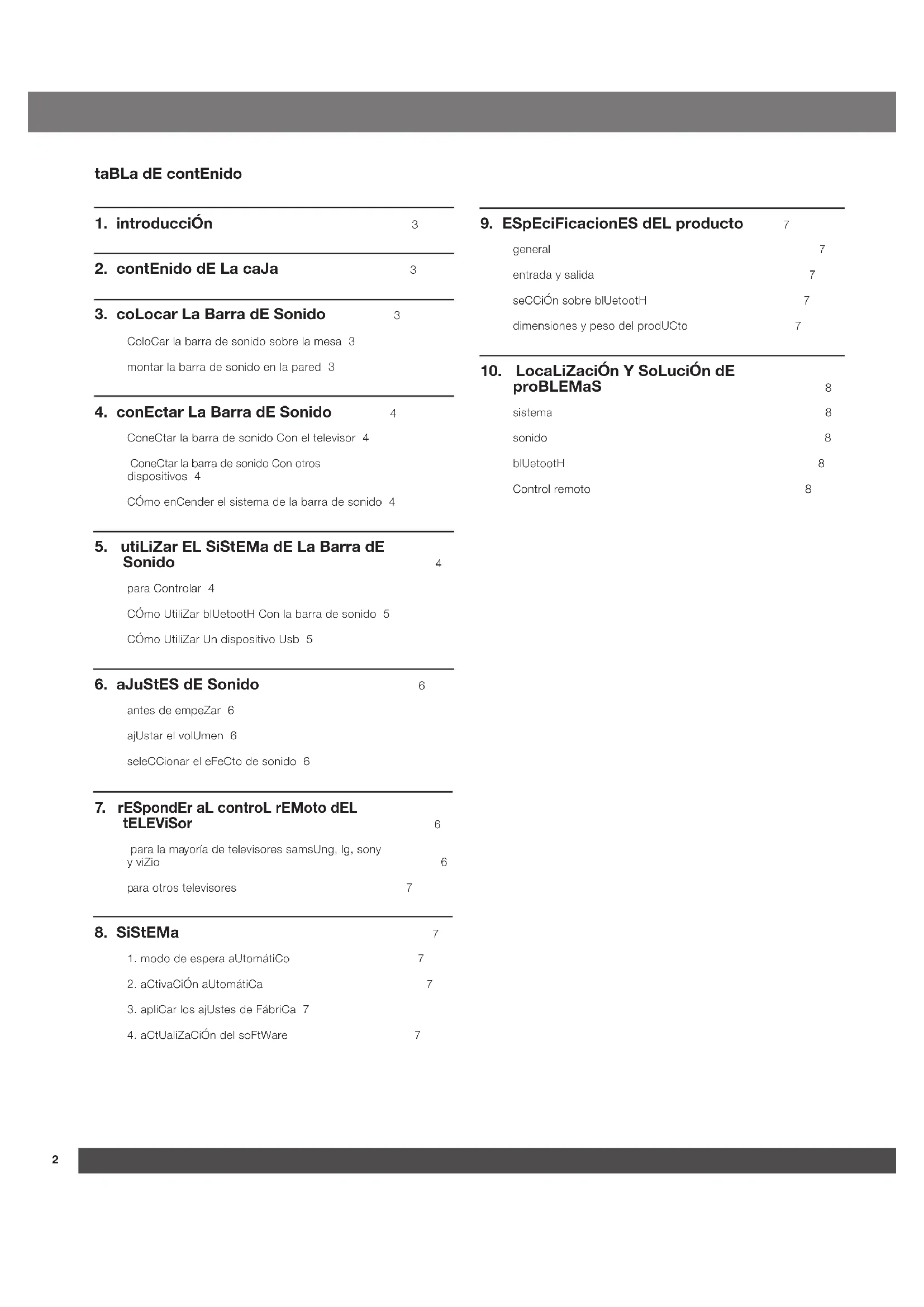

MANUAL DE USUARIO Bar Studio JBL

SYSTÈME DE BARRE DE SON

3. coLocar La Barra dE Sonido 3

ColoCar la barra de sonido sobre la mesa 3 montar la barra de sonido en la pared 3

4. conEctar La Barra dE Sonido 4

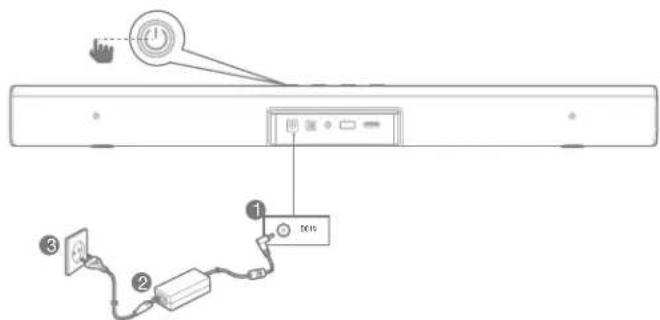

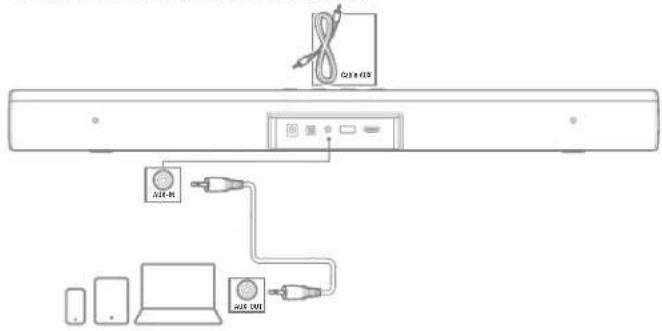

ConeCtar la barra de sonido Con el televisor 4 ConeCtar la barra de sonido Con otros dispositivos 4 CÓmo enCender el sistema de la barra de sonido 4

5. utiLiZar EL SiStEMa dE La Barra dE

Sonido 4 para Controlar 4 CÓmo UtiliZar blUetootH Con la barra de sonido 5 CÓmo UtiliZar Un dispositivo Usb 5

6. aJuStES dE Sonido 6

antes de empeZar 6 ajUstar el volUmen 6 seleCCionar el eFeCto de sonido 6

. rESpondEr aL controL rEMoto dEL tELEViSor 6 para la mayoría de televisores samsUng, lg, sony y viZio 6 para otros televisores 7

1. modo de espera aUtomátiCo 7

2. aCtivaCiÓn aUtomátiCa 7

3. apliCar los ajUstes de FábriCa 7

4. aCtUaliZaCiÓn del soFtWare 7

9. ESpEciFicacionES dEL producto 7

general 7 entrada y salida 7 seCCiÓn sobre blUetootH 7 dimensiones y peso del prodUCto 7

Gracias por adquirir BAR STUDIO de JBL. BAR STUDIO de JBL está diseñada para llevar un sonido extraordinario a tu sistema de cine en casa. Te recomendamos encarecidamente que dediques unos minutos a leer este manual, en el que se describen el producto y las instrucciones paso a paso para montar el producto empezar a utilizarlo. CONTACTA CON NOSOTROS: Si tienes alguna duda acerca de BAR STUDIO de JBL, su instalación o funcionamiento, ponte en contacto con tu distribuidor o instalador, o visita nuestro sitio web en www.JBL.com.

Control remoto Tamaño de las pilas del control remoto: CR2025

Adaptador de alimentación

Cables de alimentación*

*El número y los tipos de cables de alimentación varían según la región. Cable óptico

Soportes para montaje mural

Información de producto y guía de montaje mural

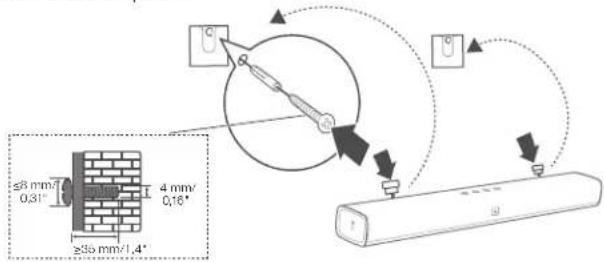

SONIDO 3a. Colocar la barra de sonido sobre la mesa 3b. Montar la barra de sonido en la pared Utiliza cinta adhesiva para pegar la guía de papel para montaje mural en la pared. Con la punta de un bolígrafo, marca el centro de cada orificio de montaje para marcar la pared en la ubicación de montaje y quita el papel. 2-D = 3 mm Atornilla los soportes para montaje mural sobre la marca del bolígrafo. Atornilla el poste de montaje con rosca en la parte posterior de la barra de sonido y, a continuación, cuelga la barra de sonido en la pared. ≤8 mm/ 0,31"≥35 mm/1,4"4 mm/ 0,16"4

4. CONECTAR LA BARRA DE

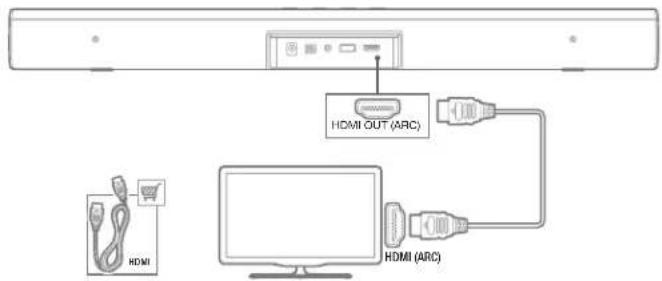

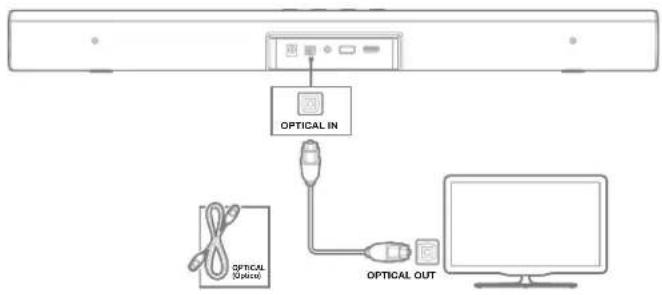

SONIDO Esta sección te ayuda a conectar la barra de sonido a un televisor y a otros dispositivos, y a configurar el sistema completo. Conectar la barra de sonido con el televisor Conecta la barra de sonido a un televisor. Puedes escuchar el sonido de los programas de televisión a través de la barra de sonido. Conectar al televisor mediante HDMI (ARC) Una conexión HDMI admite sonido digital y es la mejor opción para la conexión con la barra de sonido. Si el televisor admite HDMI ARC; se puede escuchar el sonido del televisor a través de la barra de sonido utilizando un solo cable HDMI. HDMI HDMI (ARC)HDMI OUT (ARC) Nota: Comprueba que la función CEC HDMI del televisor esté activada. Conectar al televisor mediante la entrada óptica Una conexión óptica admite audio digital y es una alternativa a una conexión de sonido HDMI. OPTICAL INOPTICAL OUTOPTICAL (Óptico) Nota: Confirma que hayas configurado los ajustes de sonido del televisor para admitir "altavoces externos" y desactiva los altavoces integrados en el televisor. Conectar la barra de sonido con otros dispositivos Conectar dispositivos mediante cables de sonido analógico Utilizando un cable analógico, conecta la toma AUX-IN (conector de 3,5 mm) de la barra de sonido en los conectores AUX-OUT/ 3,5 mm de los dispositivos portátiles. AUX-INAUX-OUTCable AUX Cómo encender el sistema de la barra de sonido

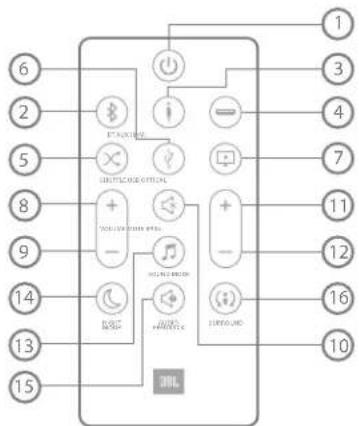

a. Cómo utilizar los controles del panel superior Alimentación Reducir volumenAumentar volumenDestino5 www.jbl.com Español b. Cómo utilizar el control remoto

• Solo para reproducción desde USB; cambiar entre mezclar/repetir todo/repetir uno/desactivar ** Cambiar entre los modos de sonido estándar/cine/música/voz/deportes c. Indicador LED de la fuente USB BLUETOOTH AUX OPTICALHDMI ARC

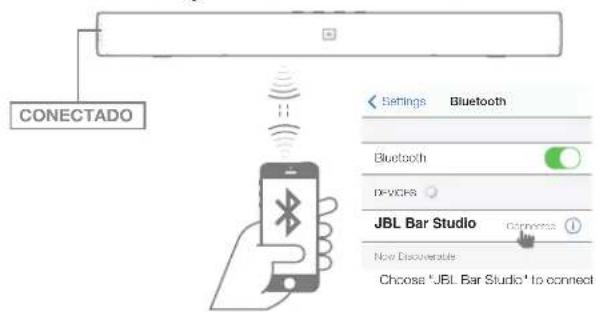

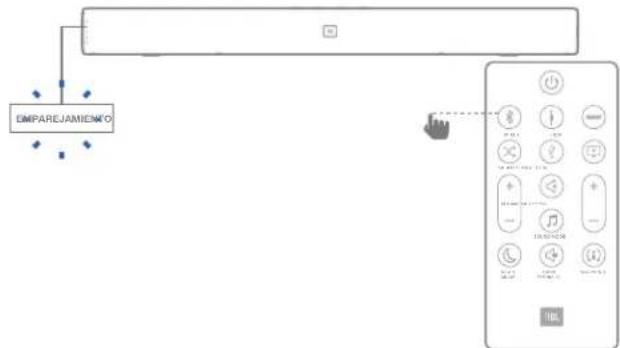

2. Cómo utilizar Bluetooth con la barra de sonido

a) Pulsa el botón Bluetooth del control remoto para cambiar a la fuente Bluetooth

1) Encendido/apagado

13) Modo de sonido**

14) Modo Noche activado/

15) Respuesta de sonido

activada/desactivada

16) Envolvente activado/

desactivado Nota: Mantén pulsado el botón de control remoto Bluetooth durante 3 segundos para emparejar con otro dispositivo móvil

3. Cómo utilizar un dispositivo USB

Reproduce archivos de música en un dispositivo de almacenamiento USB mediante la barra de sonido.

1. Conecta una unidad USB 2.0 a la barra de sonido en la

parte posterior del dispositivo.

2. Pulsa el botón "USB" del control remoto. Si se detecta

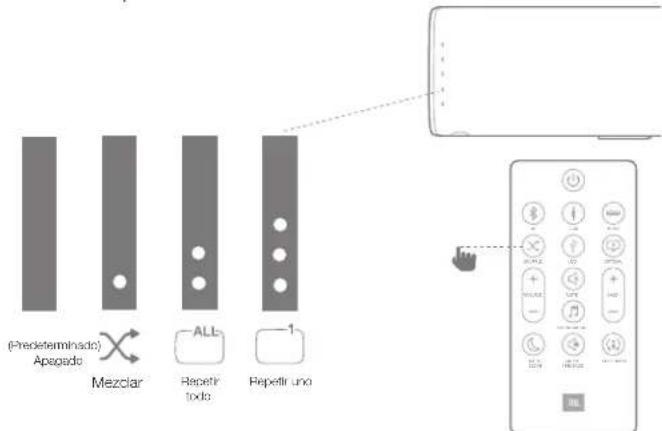

la unidad USB, la música se empezará a reproducir automáticamente. Mezclar Pulsa el botón "SHUFFLE" para cambiar entre mezclar/repetir todo/repetir uno/desactivar AUDIO FEEDBACK SOUND MODE NIGHT MODE

SURROUND Mezclar(Predeterminado)ApagadoRepetir todo Repetir uno Antes de conectar un dispositivo USB; ten en cuenta lo siguiente:

• Lasecuenciadereproducciónsigueladirecciónfísicaenel dispositivo USB.

• Estabarradesonidopuedemostrarnombresdearchivos o carpetas que contengan números o caracteres ingleses solamente. No se admiten otros idiomas ni símbolos.

• NoquiteseldispositivoUSBmientrassetranseranlosarchivos.

• Noesposiblereproducirarchivosdemúsicaprotegidoscon DRM (MP3, WMA) procedentes de sitios web comerciales. Dispositivos USB compatibles

• AlgunosdispositivosUSBpuedennosercompatibles. Requisitos sobre los dispositivos USB

• Losdispositivosquerequieranlainstalacióndeunprograma adicional conectado a un ordenador no son compatibles.

• NoextraigaseldispositivoUSBmientasestéenfuncionamiento.

• ParaanalizarundispositivoUSBdegrancapacidad,sepuede tardar más que unos minutos. La barra de sonido no admite dispositivos USB que contengan 2000 archivos o más.

• NoesposibleconectarelpuertoUSBdelabarradesonidoaun PC. La barra de sonido no se puede utilizar como dispositivo de almacenamiento.

• ElsistemadearchivosexFATyNTFSnoescompatibleconla unidad (hay sistemas FAT16/FAT32 disponibles).6 Estándar Cine Música Voz Deporte

• Paraescucharcontranquilidad,elmodoNochedisminuyeel volumen de los sonidos intensos al reproducir audio.

• ElmodoNochesoloestádisponibleparapistasdesonido Dolby Digital.

• PulsaelbotónNIGHTMODE(ModoNoche)paraactivaro desactivar el modo Noche. Comportamiento del LED Modo noche activado El LED parpadea en color blanco 2 veces y después de mantiene encendido de color blanco durante 5 segundos Modo noche desactivado El LED parpadea en color blanco 2 veces

5. Respuesta de audio

La respuesta de audio permite utilizar tonos audibles para indicar algunas funciones del producto. Cuando la respuesta de audio está activada, escuchará tonos al realizar ciertas acciones en Bar Studio de JBL:

• AccederalemparejamientoBluetooth

• DispositivoBluetoothconectado

• Sehaalcanzadoelvolumenmáximo

• ModoenvolventeActivado/Desactivado Comportamiento del LED Respuesta de audio activada El LED parpadea en color blanco 2 veces y después de mantiene encendido de color blanco durante 5 segundos Respuesta de audio desactivada El LED parpadea en color blanco 2 veces Mantén pulsado el botón SOUND (Sonido) durante 5 segundos para restablecer la configuración de sonido.

Utilizar el control remoto de su televisor para controlar la barra de sonido 7a. Para la mayoría de televisores Samsung, LG, Sony y Vizio* La barra de sonido responde al control remoto del televisor automáticamente. Las funciones controlables son el aumento y la disminución de volumen y el silencio. Para desactivar esta función, mantén pulsado el botón SHUFFLE (Mezclar) del control remoto de la barra de sonido.

• Enfuncióndealgunosdispositivos,puedenoserposible reconocer lo siguiente en la unidad. -- Disco duro externo -- Lectores de tarjetas -- Dispositivos bloqueados -- Dispositivos USB de tipo duro -- Concentradores USB -- Cables de extensión USB -- iPhone/iPod/iPad -- Dispositivos Android

6. AJUSTES DE SONIDO

Esta sección te ayuda a elegir el sonido ideal para los vídeos o la música. Antes de empezar

• Realizalasconexionesnecesariasdescritasenelmanualdel usuario.

• Enlabarradesonido,cambiaalafuentecorrespondientepara otros dispositivos. Ajustar el volumen

• PulsaelbotónVOLUME+/-(Volumen+/-)paraaumentaro disminuir el nivel de volumen.

• Parasilenciarelsonido,pulsaelbotónMUTE(Silencio).

• Pararestaurarelsonido,vuelveapulsarelbotónMUTE(Silencio) o el botón VOLUME +/- (Volumen +/-). Seleccionar un efecto de sonido

1. Modo de sonido envolvente

• Experimentaunsonidoinmersivoconelmodoenvolventede JBL.

• PulsaelbotónSURROUND(Envolvente)paraactivaro desactivar el modo envolvente. Comportamiento del LED Sonido envolvente activado El LED parpadea en color blanco 2 veces y después de mantiene encendido de color blanco durante 5 segundos Sonido envolvente desactivado El LED parpadea en color blanco 2 veces

• On(ACT):creaunaexperienciadesonidoenvolvente.

• Off(DES):sonidoestéreodedoscanales.Idealparaescuchar música.

• Seleccionalosmodosdesonidopredenidosparaadaptarlos al vídeo o la música.

• PulsaelbotónSOUNDMODE(Mododesonido)para seleccionar una opción de sonido.

• SeleccionaelmodoSTANDARD(Estándar)siquieresdisfrutar del sonido original.

• SeleccionaelmodoMOVIE,MUSIC,VOICE,SPORT(Película, Música, Voz, Deporte) según el contenido que desees escuchar.7 www.jbl.com Español VOLUME MUTE BASS SHUFFLE USB OPTICAL AUX HDMI >3 s
• Para modelos de televisor no compatibles, siga las indicaciones de la sección 7b y realice el aprendizaje remoto del control mediante IR Nota: – Comprueba que la salida de sonido del televisor esté configurada con "Altavoz externo". – Esta función puede no funcionar correctamente con algún control remoto. – Esta función no funciona con el control remoto "magic" de los televisores LG. – Esta función puede no funcionar correctamente con HDMI CEC activado. – Algunos controles remotos pueden no funcionar al pulsar repetidamente el botón del volumen. – Si el control remoto del televisor no es compatible, consulta la sección 7b para realizar el aprendizaje IR del control remoto. 7b. Para otros televisores, utiliza el aprendizaje del control remoto mediante IR Para programar la barra de sonido de modo que responda al control remoto del televisor, sigue estos pasos. En primer lugar, mantén pulsado los botones VOLUME+ y SOURCE para acceder al modo de aprendizaje. >5 s (1) A continuación, pulsa el botón POWER (Encender/Apagar) en la barra de sonido y el botón POWER (Encender/Apagar) del control remoto del televisor. (2)

AUDIO FEEDBACKSOUND MODENIGHT

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND (3) Sigue el mismo procedimiento para VOLUME- (Volumen -) y VOLUME+ (Volumen +). Para silenciar, pulsa a la vez los botones VOLUME+ y VOLUME- de la barra de sonido y el botón MUTE del control remoto del televisor. Mantén pulsados los botones VOLUME+ y SOURCE de la barra de sonido de nuevo durante 5 segundos; ahora, la barra de sonido responderá al control remoto del televisor.

• En algunos modelos de televisor, es posible que la barra de sonido no responda al control remoto del televisor.

1. Modo de espera automático

Esta barra de sonido se pone automáticamente en espera después de 10 minutos de inactividad en los botones y de no reproducir audio ni vídeo desde algún dispositivo conectado.

2. Activación automática

La barra de sonido dispone de un detector de señal que enciende la unidad automáticamente cuando detecta una señal de audio en la última conexión detectada, ya sea AUX, óptica, Bluetooth o HDMI.

• Según el modelo del televisor o del dispositivo de fuente, es posible que algunos dispositivos no consigan activar la barra de sonido automáticamente.

3. Aplicar la configuración de fábrica

Restablece la barra de sonido a la configuración predeterminada programada de fábrica.

• Concualquiermododefuente,manténpulsadoslosbotones VOLUME -, VOLUME+ y SOURCE (Volumen -, Volumen + y Fuente) del panel superior de la barra de sonido.

4. Actualización de software

JBL puede ofrecer actualizaciones del firmware del sistema de la barra de sonido en el futuro. Si se ofrece una actualización, puedes actualizar el firmware conectando un dispositivo USB que contenga la actualización del firmware almacenada al puerto USB de la barra de sonido. Visita www.JBL.com o ponte en contacto con el centro de atención al cliente de JBL para obtener más información sobre cómo se descargan los archivos de actualización.

• Tamañodeltransductordelabarradesonido : 2xwooferde2", 2 x altavoces de agudos de 1,5"

• Respuestaenfrecuencias : 60Hz–20KHz

• Temperaturadefuncionamiento : 0°C–45°C Entrada y salida

• SalidadevídeoHDMI(concanalderetornodeaudio-ARC) : 1

• VersióndeHDCPHDMI : 1.4

• Entradasdeaudio : 1analógica,1óptica, Bluetooth, USB Sección sobre Bluetooth

• VersiónBluetooth : 4.2

• Tipodemodulación : GFSK,π/4DQPSK,8DPSK Dimensiones y peso del producto

Dimensiones de la barra de sonido : 614 x 58 x 86 mm (Ancho x Alto x Profundidad)

• Pesodelabarradesonido : 1,4kg

• Dimensionesdelpaquete : 852 x 126 x 146 mm (Ancho x Alto x Profundidad)

• Pesodelpaquete(bruto) : 2,76kg8 HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 EE.UU. www.jbl.com © 2017 HARMAN International Industries, Incorporated. Todos los derechos reservados. JBL es una marca comercial de HARMAN International Industries, Incorporated, registrada en los Estados unidos u otros países. Las funciones, las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso. El término Bluetooth

y los logotipos correspondientes son marcas registradas propiedad de Bluetooth SIG, Inc.y cualquier uso de dichas marcas por parte de HARMAN International Industries, Incorporated se realiza con licencia. Otras marcas registradas y comerciales son propiedad de sus titulares respectivos. Los términos HDMI, el logotipo HDMI, y High-Definition Multimedia Interface son marcas registradas de HDMI Licensing LLC en los Estados Unidos y otros países. Dolby, Dolby Audio, Pro Logic y el símbolo de la doble D son marcas registradas de Dolby Laboratories. TR04281_A Nota: Bar Studio de JBL solo admite audio con velocidad de muestreo<=96Kynoadmitecontenidodeaudio>96K.Sise reproducecontenidoconfrecuencias>96K,esdeesperarquese aparece ruido en la salida.

10. SoLuciÓn dE proBLEMaS

Si surge algún problema al utilizar el producto, comprueba los puntos siguientes antes de solicitar una reparación. Sistema La unidad no se enciende.

• Compruebaqueelcabledealimentaciónestéconectadoala toma de corriente y a la barra de sonido. Sonido No se oye sonido desde la barra de sonido.

• Compruebaquelabarradesonidonoestésilenciada.

• Enelcontrolremoto,seleccionalafuentedeentradadeaudio correcta

• Conectaelcabledeaudiodelabarradesonidoaltelevisoru otros dispositivos.

• Restablecelabarradesonidoalaconguraciónpredeterminada de fábrica manteniendo pulsados los botones VOLUME - (Volumen -), VOLUME+ (Volumen +) y SOURCE (Fuente) en el panel superior de la barra de sonido El sonido es raro después de ajustar la configuración de sonido.

• Restablecelosajustesdeaudiomanteniendopulsadoelbotón SOUND (Sonido) del control remoto durante 5 segundos Sonido distorsionado o eco.

• Sireproducesaudiodesdeeltelevisoratravésdelabarrade sonido, comprueba que el televisor esté silenciado. Bluetooth No es posible conectar un dispositivo de fuente con la barra de sonido.

• NosehaactivadolafunciónBluetoothdeldispositivo.Consulta cómo se activa la función en el manual del usuario del dispositivo de fuente.

• Labarradesonidoyaestáconectadaconotrodispositivo Bluetooth. Mantén pulsado el botón Bluetooth del control remoto para desconectar el dispositivo conectado y, a continuación, inténtalo de nuevo.

• ReiniciaeldispositivoBluetoothyvuelveaintentaremparejarlo con la barra de sonido. La calidad de la reproducción de audio desde un dispositivo Bluetooth es deficiente.

• LarecepcióndeBluetoothesdeciente.Acercaeldispositivode fuente a la barra de sonido o quita cualquier obstáculo que haya entre el dispositivo y la barra de sonido. El dispositivo Bluetooth conectado se conecta y desconecta continuamente.

• LarecepcióndeBluetoothesdeciente.Acercaeldispositivode fuente a la barra de sonido o quita cualquier obstáculo que haya entre el dispositivo y la barra de sonido.

• EnalgunosdispositivosBluetooth,laconexiónBluetoothse puede desactivar continuamente para ahorrar energía. Esto no indica ninguna avería en la barra de sonido. Control remoto El control remoto no funciona.

• Compruebasilaspilasestánagotadasysustitúyelasporotras nuevas.
