Tipo de producto	Barra de sonido universal Bluetooth® para vehículo todoterreno
Marca	JBL
Modelo	Rallybar XL
Dimensiones (L x An x Al)	897,5 x 126,7 x 118 mm (carcasa) / 897,5 x 135,2 x 118 mm (con soportes)
Peso neto	9,45 kg
Alimentación	9,6 - 16 V CC, fusible 40 A
Potencia de salida	300 W RMS / 600 W pico
Transductores	8 woofers de 70 mm, 2 tweeters de 25 mm, 4 radiadores pasivos
Respuesta en frecuencia	45 Hz - 40 kHz
Relación señal/ruido	> 80 dB
Conectividad	Bluetooth 5.3, USB (FAT16/32, máx. 64 GB), entrada AUX de 3,5 mm, salida AUX de 3,5 mm
Iluminación	MAP (lectura) y RGB personalizable (8 patrones, 9 colores)
Funciones especiales	Modo difusión, modo fiesta (hasta 2 dispositivos Bluetooth), modo demo, reposo profundo, restablecimiento de fábrica
Actualización de firmware	Mediante memoria USB (FAT32/FAT16)
Contenido de la caja	Barra de sonido, tornillos de montaje, cables de seguridad, llaves hexagonales, correas, abrazaderas, mazo de cables, guía rápida
Mantenimiento	Limpiar con un paño suave y seco. Evitar la humedad y los disolventes.
Seguridad	Utilice el cable de seguridad suministrado. Desconecte la batería antes de la instalación. No abra ni repare usted mismo.
Piezas de repuesto y reparabilidad	Póngase en contacto con el servicio de atención al cliente de JBL o con un distribuidor autorizado.

Preguntas frecuentes - Rallybar XL JBL

¿Cómo conectar la barra de sonido por Bluetooth?

Presione el botón Bluetooth del panel inferior para entrar en modo de emparejamiento. El indicador parpadea en azul. En su smartphone, seleccione 'JBL RALLYBAR XL'. Una vez conectado, el indicador se vuelve azul fijo. El altavoz memoriza hasta 8 dispositivos.

¿Cómo instalar la barra de sonido en un vehículo?

Utilice las lengüetas de montaje suministradas y fíjelas a la barra de sonido en las posiciones deseadas (8 posiciones para el XL). Monte las abrazaderas en C y las bandas de goma alrededor de un tubo del vehículo. Apriete firmemente y asegure el cable de seguridad para evitar caídas.

¿Cómo ajustar la iluminación RGB?

Mantenga presionado (2 segundos) el botón de iluminación para recorrer los patrones: Rock, Flow, Cross, Ripple, Flash, Static1, Static2, Mix, DIY, OFF. Para personalizar, ingrese al menú RGB DIY presionando simultáneamente los botones 'Bluetooth' y 'Reproducir/Pausa' durante 2 segundos.

¿Qué hacer si la barra de sonido no enciende?

Verifique que el interruptor de alimentación principal esté en 'encendido'. Controle las conexiones +12V y GND. Asegúrese de que el fusible de 40 A cerca de la batería no esté fundido. Si es necesario, reemplácelo por un fusible del mismo calibre.

¿Cómo usar el modo difusión con varios altavoces?

Presione simultáneamente los botones + y - durante 2 segundos para entrar en modo difusión. Repita en las otras barras de sonido. La barra principal reproduce la música y sincroniza el audio y la iluminación RGB. Las fuentes locales (USB, Bluetooth, AUX) pueden interrumpir el modo.

¿Cómo realizar una actualización del firmware?

Descargue el último firmware del sitio web de JBL y cópielo en una memoria USB en FAT32. Apague la barra de sonido. Mantenga presionados los botones + y Bluetooth mientras enciende el interruptor principal. Suelte después de 1 segundo para iniciar la actualización.

¿Cuáles son los formatos USB compatibles?

La barra de sonido reconoce memorias USB formateadas en FAT16 o FAT32, con una capacidad máxima de 64 GB. Los archivos de audio se reproducen en orden alfabético, hasta 8 niveles de subcarpetas.

¿Cómo restablecer la barra de sonido a los ajustes de fábrica?

Presione simultáneamente los botones + y - durante más de 10 segundos. La barra de sonido restaura sus ajustes de fábrica.

¿Cuál es la diferencia entre los modos reposo y reposo profundo?

El reposo profundo se activa después de 15 minutos sin Bluetooth ni acción, o 1 hora con Bluetooth inactivo. En reposo profundo, solo se puede encender la iluminación MAP, el indicador de alimentación parpadea en blanco. Presione el botón de encendido para salir del reposo profundo.

¿Cómo conectar un subwoofer externo?

Utilice el conector Aux-out (3,5 mm) de la barra de sonido. Conéctelo a la entrada Aux-in de un subwoofer amplificado (como el JBL BASSPRO GO). El subwoofer reproducirá entonces las frecuencias graves como complemento.

MANUAL DE USUARIO Rallybar XL JBL

1. INTRODUCCIÓN 42
2. CONTENIDO DE LA CAJA....42
3. INSTALACIÓN DEL PRODUCTO 42

3.1 Dimensiones del producto 42
3.2 Montaje del producto 42

1. CABLEADO Y ENCENDIDO 44

4.1 CABLEADO 44
4.2 Encender 44

1. DESCRIPCIÓN GENERAL DEL PRODUCTO 44

5.1 Panel lateral 44
5.2 Panel inferior 45

1. UTILIZAR TU RALLYBAR....45

6.1 Conexión Bluetooth 45
6.2 Conexión USB 45
6.3 Conexión AUX....46
6.4 Prioridad de la fuente 46

1. USO AVANZADO....47

7.1 Efecto de luces de lectura....47
7.2 Efecto de luces RGB....47
7.3 Ajuste del brillo de las luces RGB 47
7.4 Ajuste manual de las luces RGB.... 47
7.5 Modo Transmisión....48
7.6 Modo Fiesta....49
7.7 Modo DEMO....49
7.8 MODO DE ESPERA PROFUNDA 49
7.9 RESTABLECIMIENTO DE LA CONFIGURACIÓN DE FÁBRICA....49
7.10 Servicio de actualización del firmware 49

1. ESPECIFICACIÓN......49
2. SOLUCIÓN DE PROBLEMAS ....50

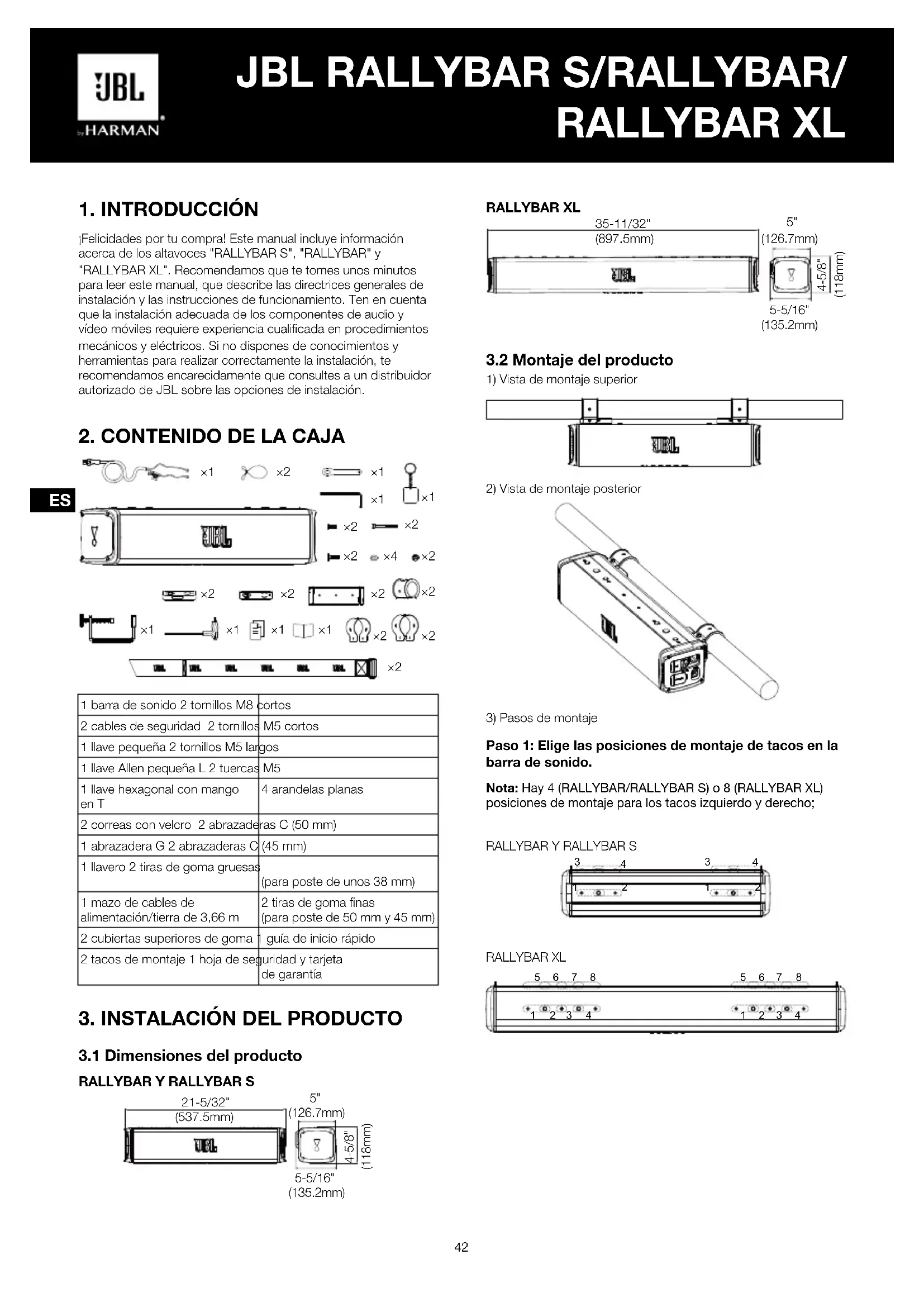

1. INTRODUCCIÓN

¡Felicidades por tu compra! Este manual incluye información acerca de los altavoces "RALLYBAR S", "RALLYBAR" y "RALLYBAR XL". Recomendamos que te tomes unos minutos para leer este manual, que describe las directrices generales de instalación y las instrucciones de funcionamiento. Ten en cuenta que la instalación adecuada de los componentes de audio y vídeo móviles requiere experiencia cualificada en procedimientos mecánicos y eléctricos. Si no dispones de conocimientos y herramientas para realizar correctamente la instalación, te recomendamos encarecidamente que consultes a un distribuidor autorizado de JBL sobre las opciones de instalación.

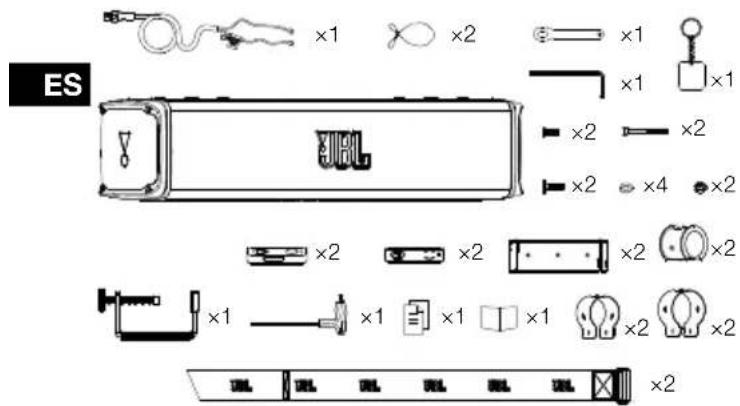

1. CONTENIDO DE LA CAJA


ES ×1 ×2 ×1 ×1 ×2 ×2 ×2 ×4 ×2 ×2 ×2 ×2 ×1 ×1 ×1 ×1 ×2 ×2 ×2

1 barra de sonido 2 tornillos M8	cortos
2 cables de seguridad 2 tornillos	M5 cortos
1 llave pequeña 2 tornillos M5 largos
1 llave Allen pequeña L 2 tuercas	M5
1 llave hexagonal con mango en T	4 arandelas planas
2 correas con velcro 2 abrazaderas C (50 mm)
1 abrazadera G 2 abrazaderas C	(45 mm)
1 llavero 2 tiras de goma gruesas	(para poste de unos 38 mm)
1 mazo de cables de alimentación/tierra de 3,66 m	2 tiras de goma finas (para poste de 50 mm y 45 mm)
2 cubiertas superiores de goma	1 guía de inicio rápido
2 tacos de montaje 1 hoja de seguridad y tarjeta de garantía

3. INSTALACIÓN DEL PRODUCTO

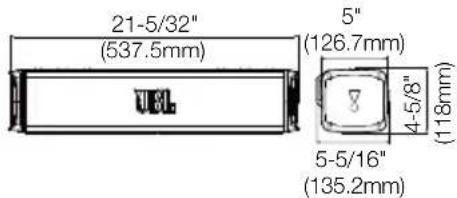

3.1 Dimensiones del producto
RALLYBAR Y RALLYBAR S

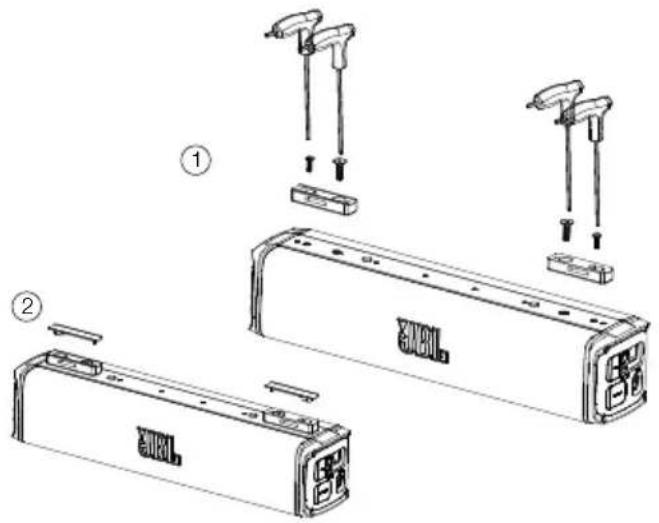

3.2 Montaje del producto

1) Vista de montaje superior

2) Vista de montaje posterior

3) Pasos de montaje
Paso 1: Elige las posiciones de montaje de tacos en la barra de sonido.

Nota: Hay 4 (RALLYBAR/RALLYBAR S) o 8 (RALLYBAR XL) posiciones de montaje para los tacos izquierdo y derecho;

Paso 2: Coloca tacos en la barra de sonido

Paso 3: Elige abrazaderas C y gomas en función del tamaño de tu poste.

Opción 1:

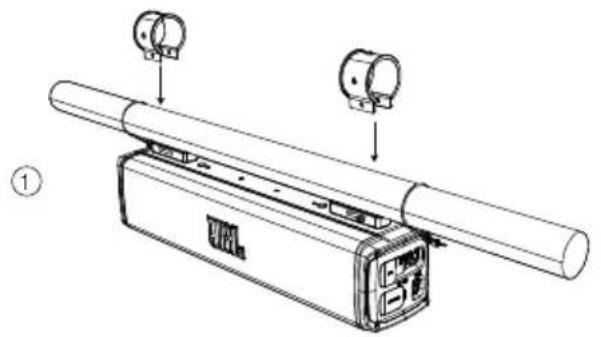

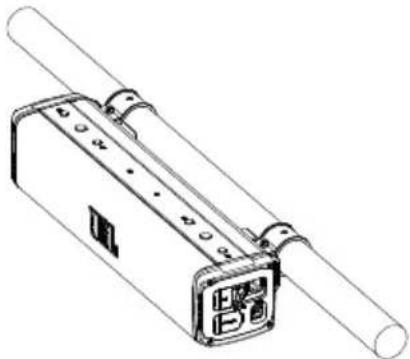

Paso 4: Monta la barra de sonido en el poste.

Notas: La insignia con el logotipo de JBL se puede girar.

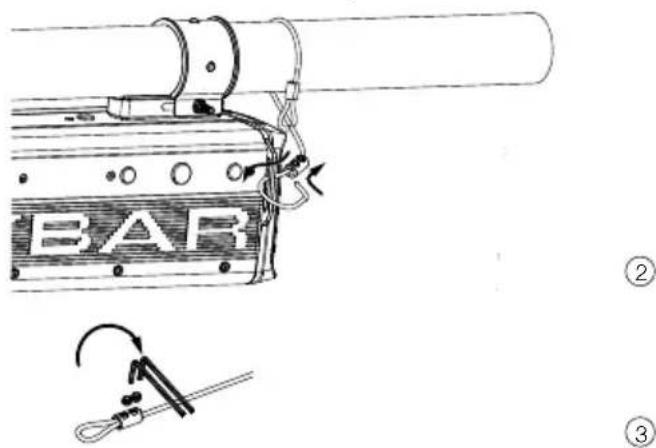

Paso 5: Cable de seguridad

Afloja los tornillos del cable de seguridad

Aprieta los tornillos del cable de seguridad

BAR ② ③

Nota: Antes de usar la llave hexagonal en L para apretar el cable, asegúrate de que la distancia sea superior a 50 mm desde el extremo del cable.

>2"(50mm) AR

4. CABLEADO Y ENCENDIDO

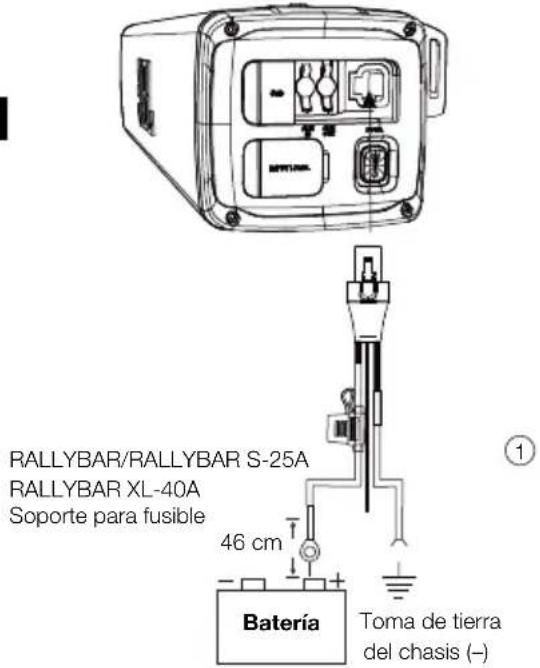

4.1 CABLEADO

Alimentación: Conecta el cable de alimentación rojo de +12 V en el mazo de cables al terminal positivo de la batería del vehículo. El mazo de cables incluye un fusible ATC en línea de 25 A (RALLYBAR y RALLYBAR S) o un fusible ATC de 40 A (RALLYBAR XL) y terminales en anillo de unos 8 mm. Los terminales en anillo se pueden cortar si no son necesarios, pero el fusible siempre debe mantenerse siempre a menos de 457 mm de la batería.

Toma de tierra: Conecta el cable GND negro en el mazo de cables al metal desnudo del chasis del vehículo, como en el tornillo del cinturón de seguridad.

NOTA: 1. Utiliza solo el mazo de cables de alimentación suministrado. 2. Si es posible, quita la pintura del chasis para lograr el mejor contacto posible. Se recomienda utilizar una arandela estriada debajo del conector de anillo para asegurar la conexión. 3. Desconecta la batería del vehículo para evitar un cortocircuito eléctrico.

Enchufar: Enchufa el conector de alimentación en el puerto "Power" en el lateral del altavoz.

RALLYBAR/RALLYBAR S-25A RALLYBAR XL-40A Soporte para fusible 46 cm Batería Toma de tierra del chasis (-)

4.2 Encender

Conmutador principal de alimentación: Pulsa el conmutador principal de alimentación en el panel lateral para encender y apagar el altavoz.

Cuando se encienda la alimentación principal, el botón de encendido en la parte inferior de la retroiluminación será de color blanco y comenzará a parpadear poco a poco, lo que muestra que el altavoz está en modo de espera profunda.

Desactivado Encendido

Nota: En el modo de espera profunda, solo la luz de lectura se puede encender/apagar al presionar brevemente el botón de la luz.

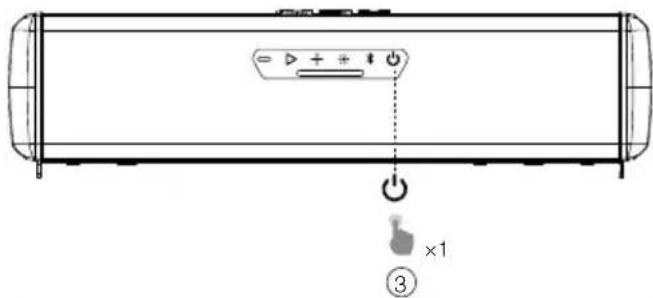

Pulsa el botón de encendido: Pulsa el botón de encendido; la retroiluminación del botón de encendido estará de forma constante en color blanco, lo que muestra que el altavoz está en modo de funcionamiento.

	Desactivado	El conmutador principal de alimentación está desactivado
	Blanco (parpadeante)	El conmutador principal de alimentación está activado (modo de espera profunda)
	Blanco (constante)	Modo de funcionamiento activado
	Rojo (constante) (15 segundos)	Protección: OVP/UVP/OTP

5. DESCRIPCIÓN GENERAL DEL PRODUCTO

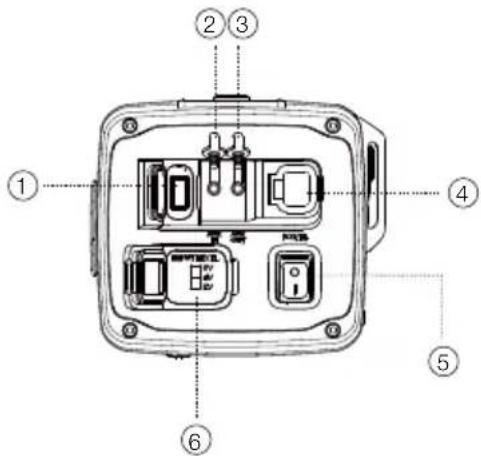

5.1 Panel lateral

- Se conecta a un dispositivo de almacenamiento USB.

1. Aux-in

- Se conecta a un dispositivo de audio externo mediante un cable de audio de 3,5 mm (no suministrado).

1. Aux-out

- Se conecta a una barra de sonido secundaria, subwoofer amplificado, mediante un cable de audio de 3,5 mm (no suministrado)

1. Alimentación

- Se conecta a la batería del vehículo.

1. Conmutador principal de alimentación

- Se pulsa para encender y apagar. Jestá encendido, Costa apagado.

1. Nivel de entrada

- Ofrece 3 ajustes de ganancia diferentes al utilizar AUX-IN para conectar con la unidad principal: 2 V, 4 V y 6 V. (2 Vrms: 0,35 Vrms - 2 Vrms; 4 Vrms: 0,7 Vrms - 4 Vrms; 6 Vrms: 1,05 Vrms - 6 Vrms)

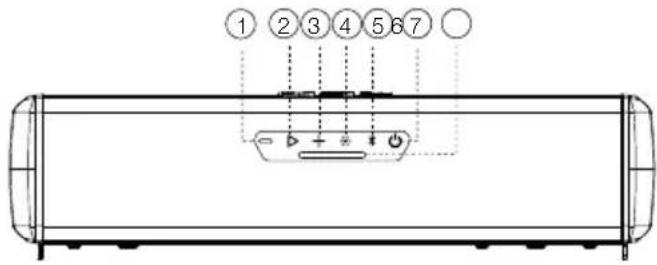

5.2 Panel inferior

① ② ③ ④ ⑤ ⑥ ⑦ ○ + *

N.°	BOTÓN Pulsación breve Pulsación larga
1		Pulsa para reducir el nivel de volumen paso a paso	Volumen en reducción continua (mantén pulsado durante 1 segundo)
2		Púlsalo para reproducir música o ponerla en pausa.Pulsa dos veces para reproducir la pista siguiente.Pulsa tres veces para reproducir la pista anterior.
3		Pulsa para aumentar el nivel de volumen paso a paso	Volumen en aumento continuo (mantén pulsado durante 1 segundo)
4		Pulsa para cambiar las luces de lectura en base a la secuencia: 100% de brillo -> 50% de brillo -> APAGADO	Mantén pulsado durante 2 segundos para cambiar los patrones de espectáculo de luces en base a la secuencia: Rock -> Flow -> Cross->Ripple->Flash->Static1 -> Static2 -> Mix -> DIY -> OFF
5		Púlsalo para acceder al modo de vinculación de Bluetooth.	Mantén pulsado durante 5 segundos para desconectar todos los dispositivos Bluetooth y acceder al modo de vinculación de Bluetooth
6		Pulsa para cambiar entre el modo de funcionamiento y el modo de espera profunda

7 Luces de lectura

6. UTILIZAR TU RALLYBAR

Puedes utilizar tu RALLYBAR como altavoz externo para un teléfono inteligente o tableta con Bluetooth.

1) Pulsa ✝ para acceder al modo de vinculación de Bluetooth.
2) Selecciona "JBL RALLYBAR", "JBL RALLYBAR S" o "JBL RALLYBAR XL" para conectarte.
3) Una vez que se completa la conexión correctamente, el sonido del dispositivo Bluetooth se transmite al altavoz.

*	Desactivado	Apagado
	Blanco (constante)	En el modo de funcionamiento pero sin conexión Bluetooth
	Azul (constante)	Bluetooth conectado
	Azul (parpadeante)	Conexión Bluetooth

Notas:

• Este altavoz puede memorizar 8 dispositivos emparejados como máximo. El noveno dispositivo vinculado sustituirá al primero.
• El funcionamiento de Bluetooth se puede ver afectado por la distancia entre este producto y el dispositivo Bluetooth, así como por el entorno de funcionamiento.

Para detener el dispositivo Bluetooth:

• Apaga este altavoz.
• Desactiva el Bluetooth en el dispositivo o aleja el altavoz más allá del rango de funcionamiento de Bluetooth.

Para volver a conectar el dispositivo Bluetooth:

• Al encender el altavoz la próxima vez, intenta volver a conectarse al último dispositivo conectado automáticamente.
• De no ser así, selecciona manualmente "JBL RALLYBAR", "JBL RALLYBAR S" o "JBL RALLYBAR XL" en tu dispositivo Bluetooth para comenzar una conexión

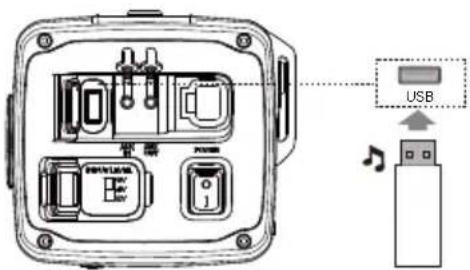

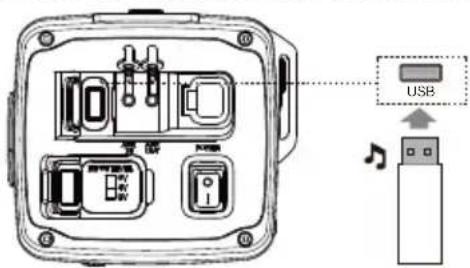

6.2 Conexión USB

Con tu RALLYBAR, puedes disfrutar de música almacenada en un dispositivo de almacenamiento USB, como un reproductor MP3. Conecta el dispositivo USB al puerto USB de tu RALLYBAR. La música se reproducirá automáticamente. En caso negativo, comprueba que el dispositivo USB contiene archivos de audio reproducibles.

USB J

Formato de audio compatibles

Extensión	Códec Tasa de	muestreo	Tasa de bits
WAV PCM 44,1 kHz -		192 kHz	<5 Mbps
LPCM 44,1 kHz -		192 kHz	<5 Mbps
MP3 MPEG1	capa 1/2/3 32 kHz -	48 kHz	32 kbps -320 kbps
	MPEG2 capa 1/2/3 -	6 kHz -24 kHz	8 kbps -160 kbps
	MPEG2.5 capa 3 8 kHz -12 kHz	Hz -12 kHz	8 kbps -160 kbps

Consejo:

1. El altavoz reproduce los archivos de audio del dispositivo de almacenamiento USB desde la carpeta raíz hasta el último nivel de subcarpetas en secuencia alfabética. Se admiten hasta 8 niveles de subcarpetas.
2. Sistema de archivos de la unidad USB compatibles: FAT16, FAT32

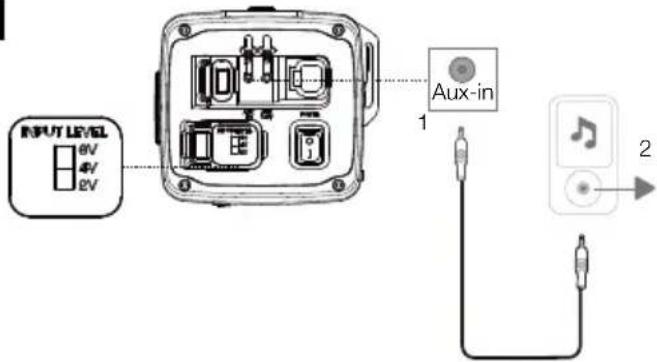

6.3 Conexión AUX

1. Conecta un cable de audio de 3,5 mm (no suministrado) a:
2. El puerto Aux-out de tu dispositivo de audio portátil o unidad principal en el automóvil.
3. El puerto Aux-in de este altavoz.
4. Enciende el dispositivo de audio portátil o unidad principal e inicia la reproducción.

ES

INPUT LEVEL 6V 4V 2V Aux-in 1 2

Notas:

• Si usas Aux-in para conectar la unidad principal y este altavoz, puede que necesites un cable o adaptador RCA de 3,5 mm (no suministrado).
• Existen 3 opciones diferentes de NIVEL DE ENTRADA que puedes elegir al utilizar AUX-IN para conectar con la unidad principal y evitar el ruido: 2 Vrms (0,35 Vrms - 2 Vrms); 4 Vrms (0,7 Vrms - 4 Vrms); 6 Vrms (1,05 Vrms - 6 Vrms).

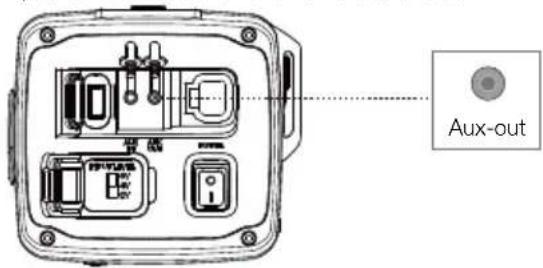

Existe Aux-out disponible para que conectes un altavoz externo o subwoofer (por ejemplo, JBL BASSPRO GO, que se vende por separado en www.jbl.com).

1. Conecta un cable de audio de 3,5 mm (no suministrado) a:
2. El puerto Aux-out de RALLYBAR.
3. El puerto AUX-in del altavoz externo o subwoofer

Aux-out

6.4 Prioridad de la fuente

1. 1.ª prioridad: unidad USB >2.ª prioridad: Bluetooth >3.ª prioridad: Aux-in; solo se reproducirá una fuente a la vez.
2. La fuente de mayor prioridad puede irrumpir en la fuente de menor prioridad. Al poner en marcha una fuente de prioridad mayor, siempre se interrumpe cualquier fuente de prioridad menor.

Situación de fuente 1: Cuando la unidad USB está en la barra de sonido.

	Se está reproduciendo la fuente de la unidad USB	No se está reproduciendo la fuente de la unidad USB	Notas
Fuente Bluetooth	Si se desea reproducir la fuente Bluetooth, el usuario debe pulsar el botón Reproducir/Pausa en RALLYBAR para detener la música de la unidad USB y luego reproducir la música desde la fuente Bluetooth	La fuente Bluetooth puede irrumpir directamente	Los botones de control (Reproducir/ Pausar, Subir volumen, Bajar volumen) en la barra de sonido controlarán la fuente de la unidad USB
Fuente AUX-in	Debes pulsar el botón Reproducir/Pausa en RALLYBAR para detener la música de la unidad USB y reproducir la música directamente desde la fuente Aux-in	La fuente de Aux-in puede irrumpir y reproducir directamente.

Situación de fuente 2: Cuando hay una conexión Bluetooth en la barra de sonido.

	Se está reproduciendo la fuente Bluetooth	No se está reproduciendo la fuente Bluetooth	Notas
Fuente de unidad USB	1. Conecta la unidad USB; la música de la unidad USB comenzará a reproducirse directamente2. Si la unidad USB ya está en RALLYBAR y la fuente Bluetooth se está reproduciendo, al pulsar el botón Reproducir/Pausa en RALLYBAR se detendrá la música de Bluetooth y se reproducirá la música de la unidad USB	La fuente de la unidad USB puede irrumpir directamente	Los botones de control (Reproducir/ Pausar, Subir volumen, Bajar volumen) en la barra de sonido controlarán la fuente de la unidad USB
Fuente AUX-in	Debes pulsar el botón Reproducir/Pausa en RALLYBAR para detener la música de la fuente Bluetooth y reproducir la música directamente desde la fuente Aux-in	La fuente de Aux-in puede irrumpir y reproducir directamente.	Los botones de control (Reproducir/ Pausar, Subir volumen, Bajar volumen) en la barra de sonido controlarán la fuente Bluetooth

Situación de fuente 3: Cuando hay una conexión AUX-IN en la barra de sonido.

	Se está reproduciendo la fuente AUX-IN	No se está reproduciendo la fuente AUX-IN
Fuente de unidad USB	La unidad USB puede irrumpir y reproducir directamente
Fuente Bluetooth	La fuente Bluetooth puede irrumpir y reproducir directamente.

7. USO AVANZADO

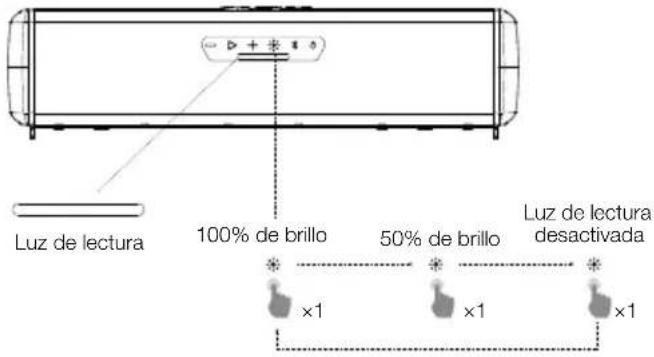

7.1 Efecto de luces de lectura

Pulsa brevemente para cambiar el efecto de las luces de lectura: Luces de lectura encendidas con el 100% de brillo: luces de lectura encendidas con el 50% de brillo; apagadas

Luz de lectura 100% de brillo 50% de brillo Luz de lectura desactivada x1 x1 x1

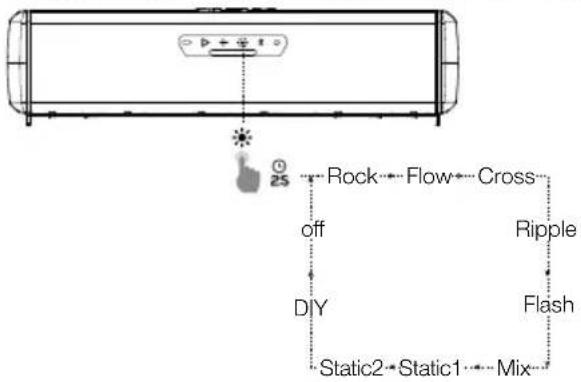

7.2 Efecto de luces RGB

Mantén pulsado el botón - durante 2 segundos para seleccionar tus patrones de luz preferidos: Rock -> Flow -> Cross -> Ripple -> Flash -> Static1 -> Static2 -> Mix -> DIY -> OFF

JBL Luz RGB

Botón Pulsar Comportamientos
		Cambio en el patrón de la luz RGB
		Desactivar la luz RGB

Notas:

• Mantén pulsados los botones y simultáneamente durante 2 segundos para apagar rápidamente las luces RGB en la parte delantera.
• El patrón Manual será tu último patrón guardado según tu ajuste de luz RGB manual

7.3 Ajuste del brillo de las luces RGB

UBL Luz RGB

Botón Pulsar Comportamientos
+		Modo de ajuste del brillo de la luz RGB

Estado de la retroiluminación de los botones

Desactivado	Apagado
Blanco (constante)	En el modo de funcionamiento
Blanco (parpadeante)	1. En el modo de menú manual de luz RGB2. En el modo de menú de brillo RGB

Nivel de ajuste del brillo de la luz RGB

Nivel 1: Mínimo

Nivel 2: 50% de brillo

Nivel 3: 70% de brillo

Nivel 4: Brillo máximo

1. Mantén pulsados los botones + y simultáneamente durante 2 segundos para entrar o salir del modo de menú de brillo de las luces RGB
2. Pulsa brevemente + para aumentar el nivel de brillo. Pulsa para reducir el nivel de brillo actual
3. Pulsa ▷ para guardar la selección de brillo y salir del modo de menú Brillo

Notas:

• Al estar en el modo de menú de brillo de las luces RGB, la retroiluminación de los botones +, y parpadeará en blanco.
• Hay 4 niveles de selección de brillo: Mínimo, 50%, 70%, Máximo
• La selección del nivel de brillo es para todos los patrones de luces RGB.
• Si no se realiza ninguna acción en el modo de menú de brillo durante más de 2 minutos, se saldrá automáticamente del modo de menú de brillo de las luces RGB, pero el ajuste de brillo no se guardará.
• Pulsa simultáneamente los botones + y durante 2 segundos para salir, el ajuste de brillo no se guardará.
• Pulsa solo el botón para confirmar, luego el ajuste de brillo podría al final guardarse.
• Si pulsas el conmutador principal de alimentación para apagar el altavoz directamente, el ajuste de brillo no se guardará correctamente para la próxima vez que se use, pulsa solo el botón de encendido para acceder primero al modo de espera profunda y luego pulsa el conmutador principal de alimentación para apagar la alimentación, entonces el ajuste manual se guardará al final.

7.4 Ajuste manual de las luces RGB

JBL Luz RGB

Botón Pulsar Comportamientos
+	2S	Modo de ajuste manual de la luz RGB

Estado de la retroiluminación de los botones

Desactivado	Apagado
Blanco (constante)	En el modo de funcionamiento
Blanco (parpadeante)	En el modo de menú manual de luz RGBEn el modo de menú de brillo RGB

Desactivado	Apagado
Blanco (constante)	En el modo de funcionamiento
Azul (constante)	En el modo de menú manual de luz RGB

1. Aguamarina
2. Azul
3. Verde
4. Naranja
5. Morado
6. Rojo
7. Blanco
8. Amarillo
9. Desactivado

1. Aguamarina
2. Azul
3. Verde
4. Naranja
5. Morado
6. Rojo
7. Blanco
8. Amarillo
9. Desactivado

ES

1. Pulsa los botones y simultáneamente durante
   2 segundos para entrar o salir del menú manual de luces RGB.

2. Pulsa los botones + o para elegir entre 6 patrones de luz: Rock, Flow, Cross, Ripple, Static y Mix.

3. Pulsa el botón para confirmar la selección del patrón y acceder al menú de la Zona de colores primarios al mismo tiempo

4. Pulsa los botones + o para elegir entre 9 colores para la luz: Aguamarina, azul, verde, naranja, morado, rojo, blanco, amarillo y apagado.

5. Pulsa el botón para confirmar la selección del color primario y acceder al menú de la Zona de colores secundarios al mismo tiempo.

6. Pulsa los botones + o para elegir entre 9 colores para la luz: Aguamarina, azul, verde, naranja, morado, rojo, blanco, amarillo y apagado.

7. Pulsa el botón para confirmar la selección del color secundario y salir del menú manual de luces RGB.

Notas:

- En el modo de menú manual de luz RGB, la retroiluminación de los botones + y parpadeará en blanco, la retroiluminación del botón * estará en azul constante al mismo tiempo.

- Si no se realiza ninguna acción en el modo de menú manual de luces RGB durante más de 2 minutos, se saldrá automáticamente del modo de menú manual de luces RGB, pero el ajuste manual no se guardará.

- Pulsa simultáneamente los botones + y durante 2 segundos para salir, el ajuste de brillo no se guardará.

- Pulsa solo el botón para confirmar, luego el ajuste manual al final se guardará y saldrá.

- El último ajuste manual guardado cubrirá el ajuste manual anterior. Solo hay un patrón más reciente que se puede guardar en el patrón manual.

- Si pulsas el conmutador principal de alimentación para apagar el altavoz directamente, el ajuste manual no se guardará correctamente, pulsa solo el botón de encendido para acceder primero al modo de espera profunda y luego pulsa el conmutador principal de alimentación. El ajuste manual se guardará al final para la próxima vez.

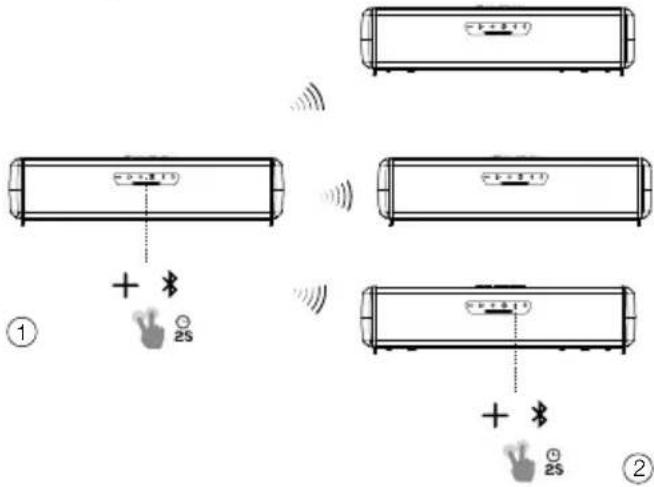

7.5 Modo de transmisión

El modo Transmisión te permite reproducir tu audio mediante múltiples altavoces de la barra de sonido. La retroiluminación del botón será azul constante cuando la barra de sonido esté en el modo Transmisión Estado de la retroiluminación de los botones

Azul (constante)

Modo Transmisión activado

1. Pulsa los botones + y simultáneamente durante 2 segundos para entrar o salir del modo Transmisión.

2. Repite el paso 1 para todas las barras de sonido adicionales.

3. Cuando esté en modo Transmisión, la retroiluminación del botón + estará en azul constante.

- El modo Transmisión es compatible con las fuentes de entrada AUX-IN, Unidad USB y Bluetooth.

- Tanto el audio como la luz RGB se sincronizarán en el modo Transmisión

- Las fuentes locales (Bluetooth/AUX-IN y USB) pueden irrumpir en el modo Transmisión: La barra de sonido secundaria recibe música de otra barra de sonido solo cuando la fuente local no se reproduce en la barra de sonido secundaria

- En el modo Transmisión, solo la barra de sonido principal sincronizará el volumen o el cambio de luz RGB a otra barra de sonido, mientras que la barra de sonido secundaria/tercera/cuarta..., no sincronizará el cambio de volumen a otra barra de sonido.

- RALLYBAR se puede conectar con RALLYBAR, RALLYBAR S y RALLYBAR XL en el modo Transmisión

- El modo Transmisión de varias barras de sonido conecta el siguiente ejemplo de escenarios:

	Barra de sonido A	Barra de sonido B	Barra de sonido C	Resultado
Escenario 1	Reproduciendo música al acceder al modo Transmisión	Sin reproducir música al acceder al modo Transmisión	/ A es la	principal y B la secundaria
Escenario 2	Reproduciendo música al acceder al modo Transmisión	Reproduciendo música al acceder al modo Transmisión	/ Tanto A	como B son principales, no se pueden conectar entre sí; necesitas que una de las 2 barras de sonido detenga la música y se convierta en secundaria.
Escenario 3	Reproduciendo música al acceder al modoTransmisión	Reproduciendo música al acceder al modoTransmisión	Sin reproducir música al acceder al modoTransmisión	Tanto A como B son principales, C conectará A o B de forma aleatoria para convertirse en la secundaria

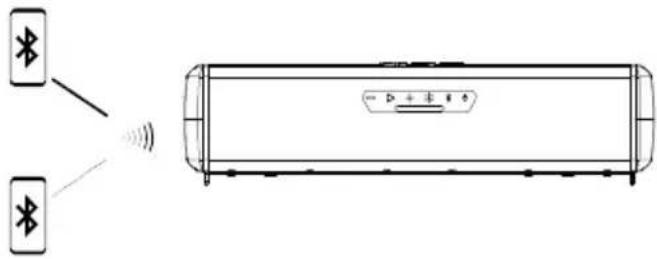

7.6 Modo Fiesta

Una barra de sonido tiene conexión simultánea con hasta dos dispositivos Bluetooth ^® .

• Al apagar el altavoz de la barra de sonido, solo conectará el dispositivo con la última acción automáticamente; el usuario tiene que conectar manualmente el segundo dispositivo.
• Se puede conectar un máximo de 2 dispositivos al mismo tiempo. La última acción en uno de los dispositivos siempre tomará el control.
• El tercer dispositivo no puede encontrar el nombre del altavoz de la barra de sonido si hay 2 dispositivos Bluetooth conectados.

7.7 Modo DEMO

Botón Pulsar Comportamientos
		Para acceder o salir del modo DEMO

Para entrar o salir del MODO DEMOSTRACIÓN, mantén pulsado el botón «Bluetooth» y «reproducir/pausa» al mismo tiempo durante 5 segundos.

NOTAS:

• Solo puede funcionar el audio AUX; USB y Bluetooth están desactivados
• Mantén pulsado el botón de la luz para cambiar al siguiente patrón. Púlsalo brevemente para que las luces de lectura se enciendan/apaguen/50%

Cada 30 segundos, se cambia automáticamente al siguiente patrón de luz siguiendo las secuencias a continuación:

Si no realizas ninguna acción durante 1 hora, el dispositivo cambiará automáticamente al patrón predeterminado Rock

8. ESPECIFICACIÓN

7.8 MODO DE ESPERA PROFUNDA

El producto entrará en el modo de espera profunda

• Si no hay conexión Bluetooth y no se realiza ninguna acción durante más de 15 minutos.
• Si hay conexión Bluetooth y no se realiza ninguna acción durante más de 1 hora.

Nota:

• La retroiluminación del botón de encendido está encendida en blanco, parpadea lentamente y la retroiluminación de los botones de descanso está apagada si el producto está en el modo de espera profunda
• La luz de lectura se puede encender o apagar en el modo de espera profunda, pero si no se pulsa ningún botón durante más de 15 minutos, las luces de lectura se apagarán automáticamente.
• Pulsa el botón de encendido, el producto saldrá del modo de espera profunda

7.9 RESTABLECIMIENTO DE LA CONFIGURACIÓN DE FÁBRICA

Para restablecer la configuración de fábrica, pulsa los botones + y ▷ simultáneamente durante 10 segundos.

7.10 Servicio de actualización del firmware

Botón Pulsar	Comportamientos
		Comprobación de la versión del firmware
		Actualización del firmware

1. Comprobación de la versión del firmware:

Cuando el conmutador principal de alimentación está activado y la barra de sonido está en el modo de funcionamiento, mantén pulsados los botones "Bajar volumen" y "BT" al mismo tiempo durante más de 10 segundos; la máquina emite el número de versión del firmware

1. Actualización del firmware por unidad de disco duro (unidad flash)

1) Descarga el firmware más reciente en una memoria USB (el sistema de archivos de la unidad USB debe ser FAT32 o FAT16) y conecta la memoria USB al puerto USB.
2) Asegúrate de que el conmutador principal de alimentación está desactivado. Mantén pulsados los botones "Subir volumen" y "BT" al mismo tiempo y luego enciende el conmutador principal de alimentación; tras 1 segundo, suelta los botones "Subir volumen" y "BT" para activar la actualización del firmware.

Nota:

- Puedes descargar el firmware más reciente en el sitio web de JBL (www.JBL.com) Si hay una nueva versión del firmware

RALLYBAR RALLYBAR S	RALLYBAR XL
Descripción del producto	Barra de sonido Bluetooth®universal para vehículos en exteriores de 533 mm con lucesLED y amplificador de 150 Wrms	Barra de sonido Bluetooth®universal para vehículos en exteriores de 533 mm con amplificador de 150 Wrms	Barra de sonido Bluetooth®universal para vehículos en exteriores de 889 mm con lucesLED y amplificador de 300 Wrms
Transductores:	4 altavoces de graves de 70 mm;2 altavoces de agudos de 25 mm;2 radiadores pasivos de tipo racetrack de 182,8 mm x 76,2 mm	4 altavoces de graves de 70 mm;2 altavoces de agudos de 25 mm;2 radiadores pasivos de tipo racetrack de 182,8 mm x 76,2 mm	8 altavoces de graves de 70 mm;2 altavoces de agudos de 25 mm;4 radiadores pasivos de tipo racetrack de 182,8 mm x 76,2 mm

RALLYBAR RALLYBAR S	RALLYBAR XL
Descripción del producto	Barra de sonido Bluetooth®universal para vehículos en exteriores de 533 mm con lucesLED y amplificador de 150 Wrms	Barra de sonido Bluetooth®universal para vehículos en exteriores de 533 mm con amplificador de 150 Wrms	Barra de sonido Bluetooth®universal para vehículos en exteriores de 889 mm con lucesLED y amplificador de 300 Wrms
Transductores:	4 altavoces de graves de 70 mm;2 altavoces de agudos de 25 mm;2 radiadores pasivos de tipo racetrack de 182,8 mm x 76,2 mm	4 altavoces de graves de 70 mm;2 altavoces de agudos de 25 mm;2 radiadores pasivos de tipo racetrack de 182,8 mm x 76,2 mm	8 altavoces de graves de 70 mm;2 altavoces de agudos de 25 mm;4 radiadores pasivos de tipo racetrack de 182,8 mm x 76,2 mm
RALLYBAR RALLYBAR $ RALLYBAR XL
Potencia de salida:	150 WRMS; 300 W MÁX. (IEC60268)	150 WRMS; 300 W MÁX. (IEC60268)	300 WRMS; 600 W MÁX. (IEC60268)
THD a potencia RMS nominal:	<1% <1% <1%
Rango de tensión: 9,6-16 VCC	9,6-16 VCC 9,6-16 VCC
Consumo de corriente mínimo:	<0,9 A <0,9 A <0,9 A
Consumo de corriente máximo:	25 A 25 A 40 A
Respuesta en frecuencia: 45	Hz-40 kHz 45 Hz-40 kHz 45 Hz-40 kHz
Relación señal-ruido:	>80 dB	>80 dB	>80 dB
Tipo de cable	12 AWG.	12 AWG.	10 AWG.
Longitud del cable	3,66 m	3,66 m	3,66 m
Versión de Bluetooth®	5.3	5.3	5.3
Perfil de Bluetooth®	A2DP V1.3, AVRCP V1.6	A2DP V1.3, AVRCP V1.6	A2DP V1.3, AVRCP V1.6
Intervalo de frecuencias del transmisor Bluetooth®	2400 MHz - 2483,5 MHz	2400 MHz - 2483,5 MHz	2400 MHz - 2483,5 MHz
Potencia del transmisor Bluetooth®	≤15 dBm (EIRP)	≤15 dBm (EIRP)	≤15 dBm (EIRP)
Aux-In	2 Vrms (0,35 Vrms - 2 Vrms);4 Vrms (0,7 Vrms - 4 Vrms);6 Vrms (1,05 Vrms - 6 Vrms):(conector de 3,5 mm)	2 Vrms (0,35 Vrms - 2 Vrms);4 Vrms (0,7 Vrms - 4 Vrms);6 Vrms (1,05 Vrms - 6 Vrms):(conector de 3,5 mm)	2 Vrms (0,35 Vrms - 2 Vrms);4 Vrms (0,7 Vrms - 4 Vrms);6 Vrms (1,05 Vrms- 6 Vrms):(conector de 3,5 mm)
Aux-Out	2 Vrms (conector de 3,5 mm)	2 Vrms (conector de 3,5 mm)	2 Vrms (conector de 3,5 mm)
Sistema de archivos de la unidad USB	FAT16, FAT32	FAT16, FAT32	FAT16, FAT32
Capacidad máxima de la unidad USB	64 GB	64 GB	64 GB
Dimensiones de la carcasa de la barra de sonido (L. x An. x Al.)	537,5 x 126,7 x 118 mm	537,5 x 126,7 x 118 mm	897,5 x 126,7 x 118 mm
Dimensiones de la barra de sonido (L. x An. x Al.)	537,5 x 135,2 x 118 mm	537,5 x 135,2 x 118 mm	897,5 x 135,2 x 118 mm
Peso de la barra de sonido	5,25 kg	5,2 kg	9,45 kg
Dimensiones del paquete (An. x Al. x Prof.)	611 x 229 x 193 mm	611 x 229 x 193 mm	971 x 229 x 193 mm
Peso bruto	7,79 kg	7,74 kg	12,52 kg

9. SOLUCIÓN DE PROBLEMAS

Precaución:

- No intentes nunca reparar el producto por tu cuenta. Si surge algún problema al utilizar el producto, comprueba los puntos siguientes antes de solicitar una reparación.

Problema	Causas y soluciones
Sin sonido (el indicador de espera está apagado)	Comprueba que los +12 V de la barra de sonido y las conexiones GND están perfectamente realizadas.Comprueba si el fusible en el cable de +12 V situado cerca de la batería está fundido. Si está fundido, sustitúyelo por otro idéntico.
No se oye sonido por el altavoz	Asegúrate de que la barra de sonido esté encendida y de que el modo de funcionamiento esté activadoAjusta el volumen.Comprueba que haya una fuente de sonido activa y que no esté silenciada.
No es posible conectar un dispositivo Bluetooth con la barra de sonido	Comprueba que la función Bluetooth del dispositivo esté activada.La barra de sonido ya está conectada con otro dispositivo Bluetooth. Mantén pulsado el botón en la barra de sonido durante más de 5 segundos para desconectar y emparejar un dispositivo nuevo.
Calidad de audio procedente de un dispositivo Bluetooth deficiente.	La recepción de Bluetooth es deficiente. Acerca el dispositivo a la barra de sonido o quita cualquier obstáculo que haya entre el dispositivo y la barra de sonido.
Algunos botones no responden.	Es posible que el producto esté en modo DEMO. En el modo DEMO, todas las fuentes de entrada USB y Bluetooth y todos los botones excepto están desactivados. Mantén pulsados y simultáneamente durante más de 5 segundos para salir.
No se pudo actualizar el FIRMWARE DE LA UNIDAD USB y la barra de sonido se bloqueó o la barra de sonido se colgó tras desconectar la unidad U durante el proceso de actualización	En este caso, vuelve a iniciar el proceso de actualización del firmware para que la barra de sonido funcione: apaga el conmutador principal de alimentación. Mantén pulsados los botones "Subir volumen" y "BT" al mismo tiempo y luego enciende el conmutador principal de alimentación; tras 1 segundo, suelta los botones "Subir volumen" y "BT" para activar la actualización del firmware.
No se puede reanudar automáticamente la música USB tras estar en modo de espera profunda o al encender/apagar la alimentación principal	Pulsa el botón Reproducir/Pausar para reanudar la reproducción de bandas sonoras desde la unidad USB

SISÄLLYSLUETTELO

1. ESITTELY....52
2. PAKKAUKSEN SISÄLTÖ 52
3. TUOTTEEN ASENNUS....52

- Pressione para ligar e desligar. ¡ está ligado, 0 está desligado.

1. Nível de entrada
