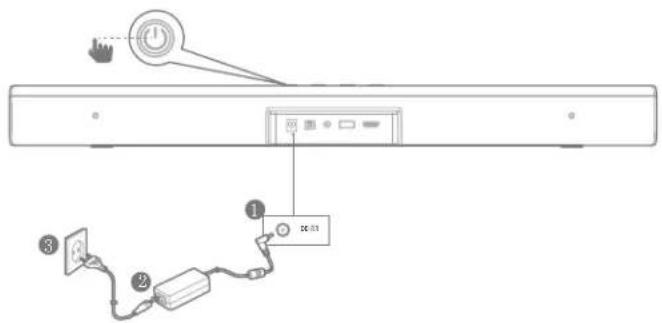

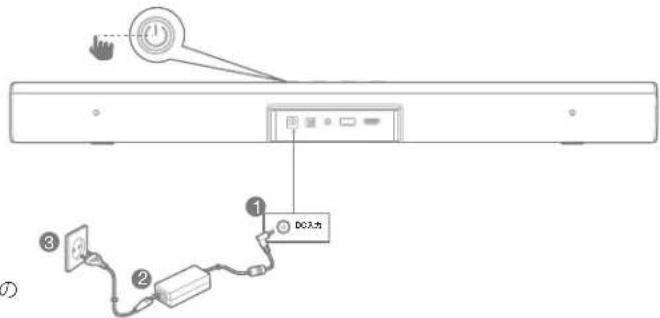

お持ちのTVへのサウンドバーの接続 4 サウンドバーを他のデバイスに接続 4 サウンドバーシステムの電源を入れる 4

コントロール 4 サウンドバーでBLUETOOTH機能を使う 5 USBデバイスを使う 5

開始する前に 6 ボリュームの調整 6 サウンド・エフェクトを選択する 6

サムスン、LG、ソニー、VIZIO製の大部分のTVに対応 6

1.オートスタンバイ 7 2.オート・ウェイクアップ 7 3.工場出荷時の設定の適用 7 4.ソフトウェア・アップデート 7

概要 7 入力および出力 7 BLUETOOTHセクション 7 製品寸法と重量 7

システム 8 サウンド 8 BLUETOOTH 8 リモコン 83 www.jbl.com

1.はじめに JBL Bar Studio(バースタジオ)をお買い上げいただきありがとうございま す。JBL Bar Studioはホームエンターテインメント･システムに迫力のサウン ドを実現しています。ご使用になる前に、この取扱説明書に目を通されるこ とをお勧めします。製品の説明と、設定してスタートするための手順が段階 を追って記載されています。 ご質問：JBL Bar Studioの設置または操作について何かご質問がありま したら、販売店または注文された設置業者、または弊社のウェブサイト、 www.JBL.comにご連絡ください。 2.同梱品

*電源ケーブルのタイプと数値は地域によって異なります

AUX端子ケーブル (4フィート、1200mm)

3.サウンドバーの設置 3a.テーブル上にサウンドバーを設置 3b.サウンドバーの壁への設置 セロテープ等を使って壁掛け用ペーパーガイドを壁に貼り付け、各取り付け 穴の中央部に当たる位置にペン等を押しつけて、壁掛け用金具の位置をマ ークしてからペーパーを外してください。 2-D=3mm ペン等でマークした位置に壁掛け用金具をねじ込んでください。サウンドバ ーの背部にねじ式の取り付けパーツをねじ込みます。次に、サウンドバーを

8mm/ 0.31イン 35mm/1.4インチ以下4mm/ 0.16イ ンチ4 4.サウンドバーの接続 このセクションでは、サウンドバーをTVおよび他のデバイスに接続し、シス テム全体を設定する方法を説明します。 お持ちのTVへのサウンドバーの接続 お持ちのサウンドバーのTVへの接続。サウンドバーを通して、TV番組の音声 を聴くことができます。

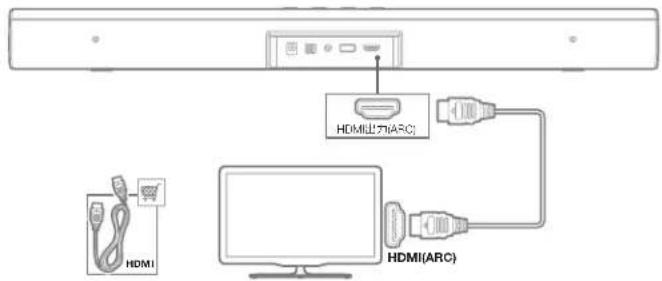

HDMI (ARC)を通してTVに接続する

HDMIはデジタル・オーディオに対応しており、サウンドバーに接続する最善

の方法です。TVがHDMI ARCに対応している場合は、1本のHDMIケーブルを

使用してサウンドバーからTV音声を聴くことができます。 HDMI HDMI(ARC) HDMI出力(ARC) 注意：TVのHDMI 機器連動機能がオンになっていることを必ずお確かめくだ

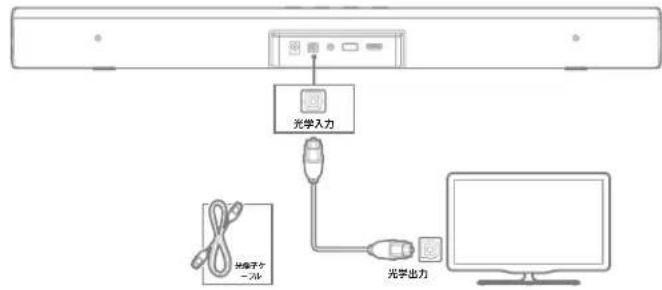

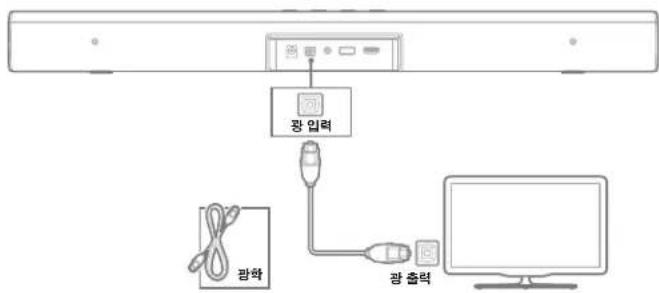

光端子を通してTVに接続する 光端子接続はデジタル・オーディオに対応しており、HDMIオーディオ接続の

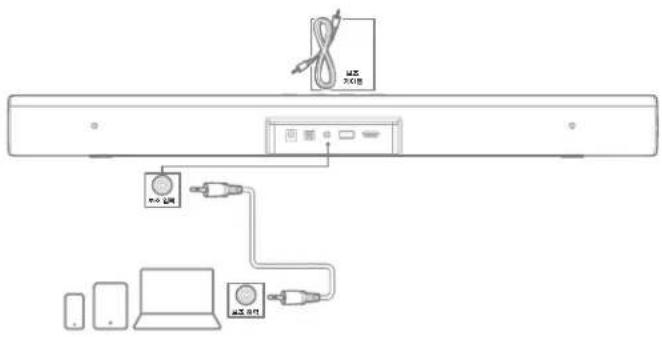

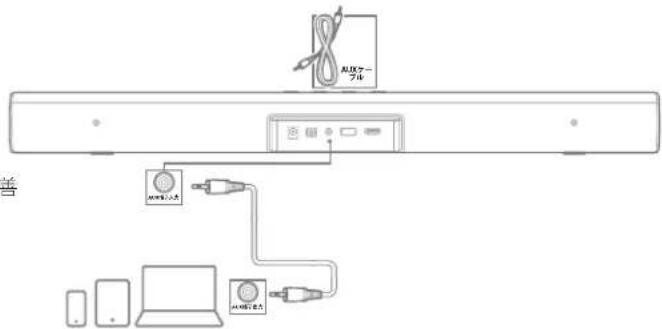

注意：TVオーディオ設定が「外部スピーカー」に対応しており、TV内蔵スピー カーが使用不可になっていることをご確認ください。 サウンドバーを他のデバイスに接続 アナログオーディオ・ケーブルでデバイスを接続する アナログケーブルを使用して、サウンドバーのAUX端子入力(3.5mmジャック) をポータブル・デバイスのAUX端子出力/3.5mmコネクタに接続します。

• USB再生用のみ。シャッフル/全曲リピート/1曲リピート/オフの順に切り替え

スタンダード/ムービー/ミュージック/ボイス/スポーツサウンド・モードの順に切り替え c.ソースLEDの表示 USB BLUETOOTH AUX

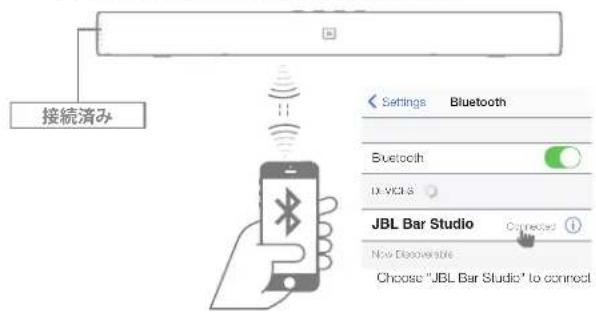

2. サウンドバーでBLUETOOTH機能を使う

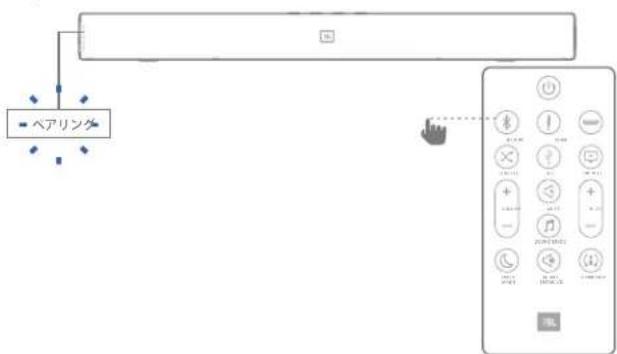

a) リモコンのBluetoothボタンを押してBluetoothソースを登録します

注：他のモバイル・デバイスとペアにしたい場合は、リモコンのBluetooth ボタンを3秒間押し続けてください

サウンドバーでUSBストレージ・デバイスに保存されている音楽ファイ

1. お持ちのデバイスの背後にあるサウンドバーにUSB 2.0ドライブ

2. リモコンの「USB」ボタンを押します。USBが検出されれば、自動的

「SHUFFLE」ボタンを押して、シャッフル/全曲リピート/1曲リピート/オ フの順に切り替えます。 AUDIO FEEDBACK SOUND MODE NIGHT MODE

USBデバイスを接続する前に、以下のことに注意してください：

• 再生の順序は、USBデバイスの実際の物理アドレスの順です。

• このサウンドバーのファイルで再生できるのは、英数字のファイルのみで す。他の言語や記号には対応していません。

• ファイルの転送中は、USBデバイスを取り外さないでください。

• DRMプロテクトがかけられた音楽ファイル(MP3、WMA)は再生することが

• MP3プレーヤー：フラッシュメモリーMP3プレーヤー。

• USBフラッシュドライブ：USB 2.0に対応したデバイス。

• 一部のUSBデバイスには対応していないことがあります。 USBデバイスの使用条件

• コンピューターに接続して、プログラムの追加インストールが必要なデバ イスには対応していません。

• 操作中は、USBデバイスを抜き取らないでください。

• 大容量USBの場合は、検出に数分以上かかることがあります。サウンドバ ーは2000以上のファイルの入ったUSBデバイスには対応していません。

• サウンドバーのUSBポートはPCには接続できません。サウンドバーはス トレージ・デバイスとしては使用できません。

• このユニットでは、exFATおよびNTFSファイルシステムには対応していま せん。(FAT16/FAT32システムはご利用いただけます。)6

• 一部のデバイスによっては、このユニット上で以下の機器を認識できない

--ロックされたデバイス --ハードディスクのUSBデバイス --USBハブ --USB延長ケーブル -- iPhone/iPod/iPad --Androidデバイス 6.サウンドの設定 このセクションをお読みいただくと、ビデオや音楽に最適なサウンドをお選

• ユーザーマニュアルに記載された必要な接続を行ってください。

• サウンドバー上で、他のデバイスに対応するソースに切り替えてください。

• 「ボリューム+/-」ボタンを押して、ボリュームレベルを増加または減少さ

• サウンドをミュートするには、「MUTE」ボタンを押します。

• サウンドが聞こえるようにするには、「MUTE」ボタンをもう一度押すか、 「ボリューム+/-」ボタンを押します サウンド・エフェクトを選択する

• JBLサラウンド・サウンドモードにすると、臨場感のあるオーディオをご

• サラウンドモードをオンまたはオフにするには、「SURROUND」ボタン

LEDが白色で2回点滅し、次に5秒間白色で点

サラウンドオフ LEDが白色で2回点滅します

• オン：サラウンド・リスニング状態になります

• オフ：2チャンネル・ステレオサウンド。音楽のリスニングに最適。

• 「BASS+/-」を押して、バスレベルを変更します。

• ビデオまたは音楽に合う、用意されたサウンドモードを選択します。

• 「サウンドモード」ボタンを押して、サウンドオプションを選択します。

• オリジナル・サウンドを楽しみたい場合は「スタンダード」モードを選択

• 聞きたい内容に応じてミュージック、ムービー、ボイス、スポーツモード のどれかを選択します。 スタンダード ムービー ミュージック ボイス スポーツ

• 静かなリスニング向けのナイトモードは、オーディオが再生される際、 大音量のサウンドのボリュームを減少させます。

• ナイトモードは、Dolby Digital(ドルビー・デジタル)サウンドトラックでの み、ご利用いただけます。

• ナイトモードをオンまたはオフにするには、「NIGHT MODE」ボタンを押

LEDが白色で2回点滅し、次に5秒間白色で点

ナイトモードオフ LEDが白色で2回点滅します

音声フィードバックにより、可聴音で特定の製品機能をお知らせすること ができます。音声フィードバックがオンの場合、JBL Bar Studioに特有の動 作のトーンが聞こえます：

• Bluetoothペアリング･モードに入る

• Bluetooth対応デバイスを接続する

• サラウンドモードオン/オフ LEDの動作

LEDが白色で2回点滅し、次に5秒間白色で点

LEDが白色で2回点滅します 「SOUND MODE」ボタンを5秒間押し続けると、デフォルトのオーディオ設

TVリモコンを使用してサウンドバーをコントロールする 7a.サムスン、LG、ソニー、などの大部分のTVに対応* サウンドバーはお持ちのTVリモコンに自動的に対応します。TVリモコンでコ ントロール可能な機能はボリュームアップ/ダウンとミュートです。この機能 を使用できないようにしたい場合は、サウンドバー・リモコンのシャッフルボ タンを押し続けます。7 www.jbl.com

• 非対応のTVモデルには、セクション7bに従ってIR（赤外線）学習リモコンを行います

– TVのサウンド出力が「外部スピーカー」にセットされていることをご確認

– リモコンによっては、この機能が正常に働かないことがあります。 – この機能はLG社製TVのマジックリモコンでは使えません。 – この機能は、HDMI 機器連動がオンの場合は正常に機能しないことが

– 一部のリモコンでは、ボリュームボタンを何回も押した場合に、この機能 が使えないことがあります。 – お持ちのTVリモコンがこの機能に対応していない場合は、セクション7b に従って、IR(赤外線)学習リモコンを行ってください。 7b. 他のTVでは、IR（赤外線）学習リモコンをオンにします サウンドバーをお持ちのTVリモコンに対応するようにプログラムするには、 以下の手順に従ってください。ラーニングモードに入るには、最初に「ボリュ ーム+」と「ソース（入力選択）」ボタンを押し続けてください。 >5 s (1) 次に、サウンドバー上の電源ボタンを押してからTVのリモコンの電源ボタン

AUDIO FEEDBACKSOUND MODENIGHT

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND (3) 「ボリューム-」および「ボリューム+」でも同じ手順に従ってください。ミュー トするには、サウンドバー上のボリューム+およびボリューム-ボタンを両方 押して、TVのリモコンのミュートボタンを押してください。再度サウンドバー 上の「ボリューム+」および「ソース」ボタンを5秒間押し続ければ、サウンドバ ーはTVリモコンに対応します*。

• TVのモデルによっては、サウンドバーがTVリモコンに対応しない場合もあります。 8.システム

このサウンドバーは、ボタン操作をせず、接続デバイスからのオーディ オ/ビデオの再生がない状態で10分経過すると、自動的にスタンバイモ ードに切り替わります。

サウンドバーは、AUX、光端子、Bluetooth、HDMIソースなど、最後に検出 した接続からオーディオ信号を感知すると、ユニットを自動的に*オンに できるシグナル・ディテクターを備えています。

• TVのモデルやソースデバイスによっては、デバイスが自動的にサウンドバーを起動できないこともあります。

このサウンドバーを工場出荷時にプログラムされたデフォルト設定に

• 任意のソースモードで、サウンドバーのトップパネル上の「ボリュー ム-」、「ボリューム+」および「ソース」ボタンを長押しします。

JBLは今後、サウンドバーのシステム・ファームウェア用のアップデート・ プログラムを提供することがあります。アップデート・プログラムが提供 されている場合、サウンドバーのUSBポートにファームウェア・アップデ ート・プログラムが保存されたUSBデバイスを接続すれば、ファームウェ アのアップデートが可能です。アップデートファイルのダウンロードに関 する詳細については、www.JBL.comにアクセスするか、またはJBLコー ルセンターにご連絡ください。 9.製品の仕様

• スタンバイ時の電力消費量 ： 0.5W未満

• サウンドバーのトランスデューサー寸法 ： 2x2インチウーファー 2x1.5インチツイーター

• HDMIビデオ出力 ： 1 (オーディオ・リターン・チャンネル対応)

• HDMI HDCPバージョン ： 1.4

• オーディオ入力 ： アナログ1、光端子1、 Bluetooth、USB Bluetooth部

• Bluetoothバージョン ： 4.2

• Bluetooth周波数帯域 ： 2402MHz〜2480MHz

• 変調タイプ ： GFSK、π/4 DQPSK、8DPSK

サウンドバー寸法(幅x高さx奥行) ： 614x58x86(mm)\ 24.2x2.3x3.4インチ

• サウンドバー重量 ： 1.4kg\3.1ポンド

• パッケージ寸法(幅x高さx奥行) ： 852x126x146(mm)\ 33.5x5.0x5.7インチ8 ハーマン･インターナショナ ル･インダストリーズ株式会社 （HARMAN International Industries, Incorporated） 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2017 HARMAN International Industries, Incorporated(ハーマン･インターナショナル･インダスト リーズ株式会社)。無断複写･転載を禁じます。JBLは、ハーマン･インターナショナル･インダストリー ズ 株式会社(HARMAN International Industries, Incorporated)の、米国および/またはその他の国々 の登録商標です。特徴、仕様および外観は、予告なしに変更されることがあります。TheBluetooth

ワードマークとロゴは、the Bluetooth SIG, Inc. が所有する登録商標であり、ハーマン・インターナ ショナル・インダストリーズ株式会社（HARMAN International Industries, Incorporated）による使用 は、使用許諾に基づくものです。他の商標および商標名は各所有権者に属します。HDMI、HDMIロ ゴ、High-Definition Multimedia Interfaceは米国およびその他の国でのHDMI Licensing LLCの商標ま たは登録商標です。Dolby、Dolby Audio、Pro Logicおよびdouble-D symbolはDolby Laboratoriesの

• パッケージ重量(総重量) ： 2.76kg\6.1ポンド 注意：JBL Bar Studioはサンプリングレートが96K以下のオーディオにのみ 対応しており、96Kを超えるオーディオ・コンテンツには対応できません。周 波数が96Kを超えるオーディオ・コンテンツを再生している場合は、ノイズ出 力が発生することもあります。 10.トラブルシューティング この製品を使用していて問題がある場合は、点検を要求する前に以下の点 をチェックしてください。

• 電源コードがコンセントとサウンドバーに差し込まれているかどうかご確

• サウンドバーがミュート状態でないことをご確認ください。

• リモコンで、適正なオーディオ入力ソースを選択してください。

• サウンドバーからTVまたは他のデバイスにオーディオケーブルを接続し

• サウンドバーのトップパネルにある「ボリューム-」、「ボリューム+」および 「ソース（入力選択）」ボタンを押し続けて、サウンドバーを工場出荷時の

サウンド設定調整後、サウンドが異常である

• リモコンの「サウンド」ボタンを5秒間押し続けて、オーディオ設定をリセッ

• サウンドバーからTVの音声を再生している場合は、TVがミュート状態で ないかどうかをご確認ください。 Bluetooth サウンドバーにソースデバイスが接続できない。

• ソースデバイスのBluetooth機能が使用できない。機能の使用方法につい てはソースデバイスのユーザーマニュアルをご覧ください。

• すでにサウンドバーが別のBluetooth対応デバイスに接続されている。リ モコンのBluetoothボタンを押し続けて、接続されていたソースデバイス の接続を解除し、再度お試しください。

• Bluetooth対応デバイスを再起動し、再度サウンドバーとのペアリングを

接続したBluetooth対応デバイスからのオーディオ再生のクオリティーが低い。

• Bluetoothの受信状態が悪い。ソースデバイスをサウンドバーに近づける か、ソースデバイスとサウンドバー間にある障害物をどけてください。 接続したBluetooth対応デバイスが絶えず接続とその切断を繰り返す。

• Bluetoothの受信状態が悪い。ソースデバイスをサウンドバーに近づける か、Bluetooth対応デバイスとサウンドバー間の障害物をどけてください。

• 一部のBluetooth対応デバイスでは、電力を節約するため、自動的に Bluetooth接続を停止させることがあります。この場合、サウンドバーは故

• 電池が切れているかどうか確認し、新しい電池と交換してください。
