JBL BAR STUDIO를 구매해 주셔서 감사합니다. JBL BAR STUDIO는

홈 엔터테인먼트 시스템에 특별한 사운드 경험을 제공하도록 설계되었습니다. 몇 분간 시간을 내서 제품에 대한 설명과 제품을 설정하고 시작할 수 있는 단계별 지침이 포함된 이 설명서를 끝까지 읽어 주시기 바랍니다.

문의: JBL BAR STUDIO와 해당 설치 또는 작동에 대해 문의

사항이 있으면 판매점이나 설치업체 또는 웹사이트 www.JBL.com을 방문하십시오.

*전원 케이블 유형 및 케이블 수는 지역별로 다릅니다.

3a. 사운드바를 테이블 위에 놓을 경우 3b. 사운드바 벽면 장착 테이프를 사용해 벽 장착 용지 가이드를 벽에 부착하고 각 장착 홀의 가운데 부분을 펜 끝으로 눌러 벽 장착 브래킷 위치를 표시하고 용지를 제거합니다. 2-D=3mm 펜으로 표시한 부분에 벽 장착 브래킷을 나사로 고정합니다. 사운드바 뒷면에 나사골 장착 포스트를 고정한 다음, 사운드바를

이 섹션은 TV와 기타 장치에 사운드바를 연결하고 전체 시스템을 설정할 수 있도록 도와줍니다. TV에 사운드바 연결 TV에 사운드바를 연결합니다. 사운드바를 통해 TV 프로그램의 오디오를 청취할 수 있습니다. HDMI를 통한 TV에 연결(ARC) HDMI 연결은 사운드바 연결을 위한 최적 옵션으로 디지털

오디오를 지원합니다. TV에서 HDMI ARC를 지원하는 경우 단일

HDMI 케이블을 사용하여 사운드바를 통해 TV 오디오를 청취할 수

HDMI HDMI(ARC)HDMI 출력(ARC) 참고: TV의 HDMI CEC 기능이 켜져 있는지 확인하십시오. 광 케이블을 통한 TV에 연결 광케이블 연결 역시 디지털 오디오를 지원하며 HDMI 오디오 연결 대신에 사용할 수 있습니다. 참고: "외부 스피커"를 지원하도록 TV 오디오 설정을 지정했는지 확인하고 내장 TV 스피커를 비활성화하십시오. 다른 장치에 사운드바 연결 아날로그 오디오 케이블을 통한 장치 연결 아날로그 케이블을 사용하여 사운드바의 보조 입력(3.5mm 잭)을 휴대용 장치의 보조 출력/ 3.5mm 커넥터에 연결합니다. 보조 입력보조 출력보조

• USB 재생 전용, 셔플/전체 반복/한 곡 반복/해제 간 전환. ** 표준/영화/음악/음성/스포츠 사운드 모드의 순서로 전환됩니다. c. 소스 LED 표시 USB BLUETOOTH

2. 사운드바에서 Bluetooth 사용 방법

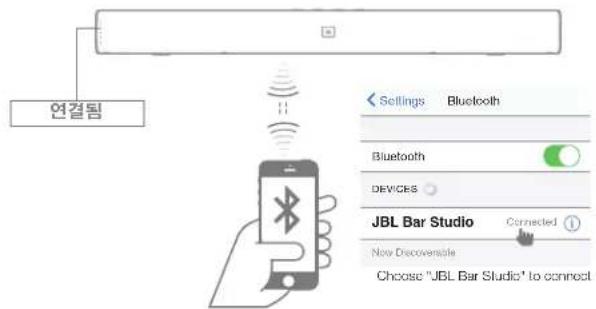

a) 리모콘 Bluetooth 버튼을 눌러 Bluetooth 소스로 진입

참고: 다른 모바일 장치를 페어링하려면 리모콘의 Bluetooth 버튼을 3초간 누르십시오.

사운드바를 통해 USB 저장 장치에 있는 음악 파일을

1. 장치 뒷면의 2.0 USB 드라이브를 사운드바에

2. 리모콘에 있는 "USB" 버튼을 누릅니다. USB가 감지되면

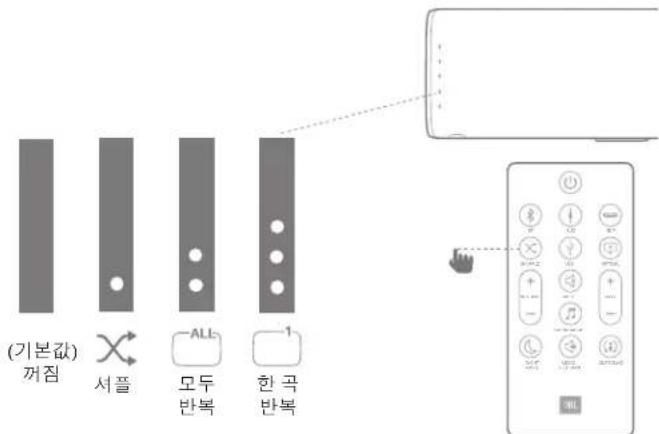

"SHUFFLE" 버튼을 눌러 셔플/전체 반복/한 곡 반복/해제 간

USB 장치를 연결하기 전에 다음 사항에 유의하십시오.

• 재생 순서는 USB 장치의 실제 물리적 주소입니다.

• 이 사운드바는 숫자 또는 영문자로만 이루어진 파일을 재생할 수 있습니다. 다른 언어 및 기호는 지원되지 않습니다.

• 파일을 전송 중인 동안에는 USB 장치를 제거하지 마십시오.

• 상용 웹 사이트의 DRM 보호 음악 파일(MP3, WMA)은 재생할 수

• MP3 플레이어: 플래시 유형의 MP3 플레이어.

• USB 플래시 드라이브: USB 2.0을 지원하는 장치.

• 일부 USB 장치는 지원되지 않을 수도 있습니다. USB 장치 요건

• 추가 프로그램을 설치해야 하는 장치가 컴퓨터에 연결된 경우 해당 장치는 지원되지 않습니다.

• 작동 중인 동안은 USB 장치를 빼지 마십시오.

• 대용량 USB의 경우 검색하는 데 몇 분 이상이 걸릴 수도 있습니다. 이 사운드바는 2,000개 이상의 파일이 포함된 USB 장치는 지원하지 않습니다.

• 사운드바 USB 포트는 PC에 연결할 수 없습니다. 사운드바를 저장 장치로 사용할 수 없습니다.

• exFAT 및 NTFS 파일 시스템은 이 장치에서 지원되지 않습니다 (FAT16/FAT32 시스템 사용 가능).

• 장치에 따라 다음 장치는 이 장치에서 인식되지 않을 수도

-- 하드형 USB 장치 -- USB 허브 -- USB 확장 케이블 사용 -- iPhone/iPod/iPad -- Android 장치

이 섹션은 비디오나 음악용으로 이상적인 사운드를 선택할 수

• 사용 설명서에 설명된 필요 연결을 수행합니다.

• 사운드바에서 다른 장치에 맞는 해당 소스로 전환합니다.

• 볼륨을 높이거나 낮추려면 VOLUME +/– 버튼을 누릅니다.

• 음소거하려면 MUTE 버튼을 누릅니다.

• 사운드를 복원하려면 MUTE 버튼을 다시 누르거나 VOLUME +/–

• JBL 서라운드 사운드 모드로 현장감 넘치는 몰입형 오디오를

• 서라운드 모드를 켜거나 끄려면 SURROUND 버튼을

LED가 흰색으로 2번 깜박인 다음, 5초간 유지됨 사운드 꺼짐 LED가 흰색으로 2번 깜박임

• 켜짐: 오디오가 서라운드로 출력됩니다.

• 꺼짐: 오디오가 2채널 스테레오 사운드로 출력됩니다. 음악 감상용으로 이상적입니다.

• 저음 레벨을 변경하려면 BASS +/–를 누릅니다.

• 비디오나 음악에 적합한 사전 정의된 사운드 모드를

• 사운드 옵션을 선택하려면 SOUND MODE 버튼을 누릅니다.

• 원음 그대로 즐기려면 STANDARD 모드를 선택합니다.

• 청취할 콘텐츠에 따라 MOVIE, MUSIC, VOICE, SPORT

• 조용하게 청취하려는 경우 야간 모드를 선택하면 오디오 재생 시 웅장한 사운드의 볼륨이 감소합니다.

• 야간 모드는 Dolby Digital 사운드트랙에만 사용할 수

• 야간 모드를 켜거나 끄려면 NIGHT MODE 버튼을 누릅니다. LED 동작

LED가 흰색으로 2번 깜박인 다음, 5초간 유지됨 야간 모드 끄기 LED가 흰색으로 2번 깜박임

오디오 피드백은 특정 제품 기능을 나타내는 가청 신호음을 활성화합니다. 오디오 피드백이 켜져 있으면 JBL Bar Studio 에서 다음과 같은 특정 작업이 수행될 경우 신호음이 울립니다.

• 서라운드 모드 켜짐/꺼짐 LED 동작

LED가 흰색으로 2번 깜박인 다음, 5초간 유지됨

LED가 흰색으로 2번 깜박임 SOUND 버튼을 5초간 길게 누르면 기본 오디오 설정으로

TV 리모콘을 사용하여 사운드바를 제어합니다. 7a. 대부분의 Samsung, LG, Sony 및 Vizio TV* 이 사운드바는 TV 리모콘에 자동으로 반응합니다. 제어 가능한 기능은 볼륨 증가/감소 및 음소거입니다. 이 기능을 비활성화하려면 사운드바 리모콘의 SHUFFLE 버튼을 길게 누릅니다.7 www.jbl.com

• 호환되지 않는 TV 모델의 경우 섹션 7b에 따라 IR 리모콘 학습을 수행하십시오.

– TV의 사운드 출력이 "외부 스피커"로 설정되어 있는지 확인합니다. – 리모콘에 따라 이 기능이 제대로 작동하지 않을 수도 있습니다. – LG TV의 매직 리모콘에서는 이 기능이 작동하지 않습니다.

– HDMI CEC가 ON인 경우 이 기능이 제대로 작동하지 않을 수도

– 볼륨 버튼을 반복해서 누르면 리모콘이 작동하지 않을 수도

– TV 리모콘이 지원되지 않는 경우 섹션 7b의 설명을 따르고 IR 원격 학습을 수행하십시오. 7b. 기타 TV의 경우 IR 원격 학습 수행 TV 리모콘에 반응하도록 사운드바를 프로그래밍하려면 다음 단계를 수행하십시오. 먼저, VOLUME + 및 SOURCE 버튼을 길게 눌러 학습 모드로 들어갑니다. >5 s (1) 그런 다음, 사운드바의 POWER 버튼을 누르고 TV 리모콘의 POWER 버튼을 누릅니다. (2)

AUDIO FEEDBACKSOUND MODENIGHT

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND (3) VOLUME – 및 VOLUME +에 대해서도 동일한 절차를 수행합니다. 음소거하려면 사운드바의 VOLUME + 및 VOLUME – 버튼을 동시에 누르고 TV 리모콘의 MUTE 버튼을 누릅니다. 사운드바의 VOLUME + 및 SOURCE 버튼을 5초간 다시 길게 누르면 이제 사운드바가 TV 리모콘에 응답합니다*.

• TV 모델에 따라 사운드바가 TV 리모콘에 반응하지 않을 수 있습니다.

이 사운드바는 연결된 장치로부터 오디오/비디오가 재생되지 않고 버튼 작동이 없는 상태에서 10분이 경과되면 대기 모드로 자동 전환됩니다.

사운드바에는 마지막으로 감지된 연결(예: 보조, 광학, Bluetooth 또는 HDMI 소스)에서 오디오 신호를 감지하면 자동으로* 장치의 전원을 켜는 신호 검출기가 내장되어 있습니다. *TV 모델 또는 소스 장치에 따라 일부 장치에서는 사운드바를 자동으로 정상 복귀할 수 없습니다.

이 사운드바를 공장에서 프로그래밍된 기본 설정으로

• 소스 모드에서 사운드바 상단 패널의 VOLUME –, VOLUME + 및 SOURCE 버튼을 길게 누릅니다.

JBL에서 향후 사운드바의 시스템 펌웨어 업데이트를 제공할 수도 있습니다. 업데이트가 제공되는 경우 펌웨어 업데이트가 저장된 USB 장치를 사운드바의 USB 포트에 연결하여 펌웨어를 업데이트할 수 있습니다. 업데이트 파일 다운로드에 대한 자세한 정보를 수신하려면 www.JBL.com을 확인하거나 JBL 고객센터에 문의하십시오.

• 사운드바 변환기 크기 : 2 x 2" 우퍼 2 x 1.5" 트위터

• HDMI 비디오 출력(Audio Return : 1 Channel 지원)

• 오디오 입력 : 아날로그 1개, 광학, Bluetooth, USB 각 1개 Bluetooth 섹션

• Bluetooth 주파수 범위 : 2,402MHz~2,480MHz

• 최대 송신 출력 : 9dbm(EIRP)

• 사운드바 치수(너비 x 높이 x 깊이) : 614 x 58 x 86(mm) \ 24.2" x 2.3" x 3.4"

• 사운드바 중량 : 1.4kg \ 3.1lbs

• 포장 치수(너비 x 높이 x 깊이) : 852 x 126 x 146(mm) \ 33.5" x 5.0" x 5.7"

• 포장 중량(총) : 2.76kg \ 6.1lbs8 HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2017 HARMAN International Industries, Incorporated. All rights reserved. JBL은 미국 및/또는 기타 국가에 등록된 HARMAN International Industries, Incorporated의 상표입니다. 기능, 사양 및 외관은 예고 없이 변경될 수 있습니다. Bluetooth

마크와 로고는 Bluetooth SIG, Inc.가 소유한 등록 상표이며 HARMAN International Industries, Incorporated는 사용 허가를 받고 이러한 마크를 사용합니다. 다른 상표 및 상표명은 해당 소유자의 재산입니다. HDMI, HDMI 로고 및 High-Definition Multimedia Interface 명칭은 미국 및 기타 국가에서 HDMI Licensing LLC의 상표 또는 등록 상표입니다. Dolby, Dolby Audio 및 이중 D 심볼은 Dolby Laboratories의 상표입니다. TR04281_A 참고: JBL Bar Studio는 96K 이하 샘플 레이트 오디오만 지원하며 96K 초과 오디오 콘텐츠는 지원할 수 없습니다. 주파수 96K 초과 오디오 콘텐츠를 재생하는 경우 일부 소음이 발생할 것으로 예상됩니다.

이 제품 사용 중에 문제가 발생하는 경우 서비스를 요청하기 전에 다음 사항을 확인하십시오.

• 전원 코드가 콘센트와 사운드바에 꽂혀 있는지 확인하십시오.

사운드바에서 사운드가 나오지 않습니다.

• 사운드바가 음소거되지 않았는지 확인하십시오.

• 리모콘에서 올바른 오디오 입력 소스를 선택하십시오.

• 사운드바의 오디오 케이블을 TV 또는 다른 장치에 연결하십시오.

• 사운드바 상단 패널의 VOLUME –, VOLUME + 및 SOURCE 버튼을 길게 눌러서 사운드바를 공장 설정으로 초기화하십시오. 사운드 설정 조정 후 사운드가 이상합니다.

• 리모콘의 SOUND 버튼을 5초간 길게 눌러서 오디오 설정을

• 사운드바를 통해 TV의 오디오를 재생하는 경우 TV가 음소거되어 있는지 확인하십시오. Bluetooth 소스 장치를 사운드바와 연결할 수 없습니다.

• 소스 장치에서 Bluetooth 기능을 활성화하지 않았습니다. 소스 장치의 사용 설명서에서 해당 기능을 활성화하는 방법을

• 사운드바가 다른 Bluetooth 장치에 이미 연결되어 있습니다. 리모콘의 Bluetooth 버튼을 길게 눌러서 현재 연결된 소스 장치와의 연결을 끊고 나서 다시 시도하십시오.

• Bluetooth 장치를 다시 부팅하고 사운드바와 다시

연결된 Bluetooth 장치의 오디오 재생 품질이 좋지 않습니다.

• Bluetooth 수신 상태가 좋지 않습니다. 소스 장치를 사운드바 근처로 옮기거나 소스 장치와 사운드바 사이에 있는 장애물을

연결된 Bluetooth 장치의 연결/연결 해제 동작이 계속 반복됩니다.

• Bluetooth 수신 상태가 좋지 않습니다. 소스 장치를 사운드바 근처로 옮기거나 Bluetooth 장치와 사운드바 사이에 있는 장애물을 모두 치우십시오.

• 일부 Bluetooth 장치에서 Bluetooth 연결을 자동으로 비활성화하여 전력 소비량을 절약하기도 합니다. 이러한 동작은 사운드바의 오작동이 아닙니다.

• 배터리가 소진되었는지 확인하고 새 배터리로 교환하십시오.

인 장치 사이 거리가 너무 먼 경우 리모콘을 장치
