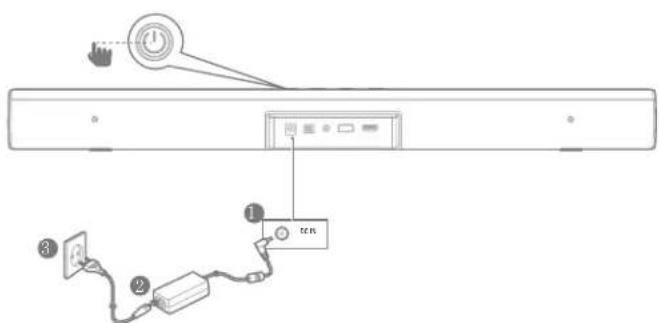

POdŁączanie GŁOŚniKa sOUndbara dO telewizOra 4 POdŁączanie GŁOŚniKa sOUndbara dO innych Urządzeń 4 sPOsÓb zasilania systeMU sOUndbara 4

5. korzyStanie z SySteMu SoundBara 4

sterOwanie 4 sPOsÓb KOrzystania z POŁączenia blUetOOth z sOUndbareM 5 sPOsÓb KOrzystania z Urządzenia Usb 5

6. uStawienia dŹwięku 6

Przed rOzPOczęcieM 6 dOstOsOwanie POziOMU GŁOŚnOŚci 6 wybÓr eFeKtU dŹwięKOweGO 6

. korzyStanie z PiLota do teLewizora 6 w PrzyPadKU więKszOŚci telewizOrÓw FirM saMsUnG, lG, sOny Oraz ViziO 6 w PrzyPadKU innych telewizOrÓw 7

1. aUtOMatyczny tryb GOtOwOŚci 7

2. aUtOMatyczne wybUdzanie 7

3. Ustawienia Fabryczne 7

10. rozwiĄzywanie ProBLeMÓw 8

systeM 8 dŹwięK 8 blUetOOth 8 PilOt 83 www.jbl.com Polskie

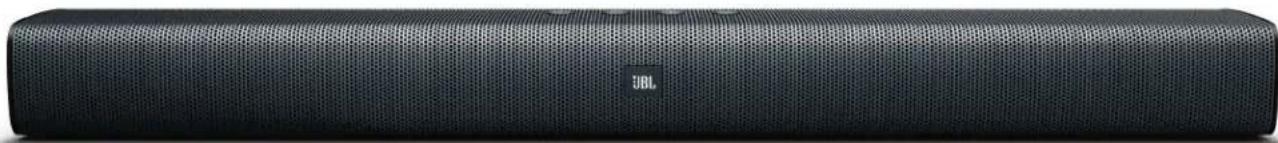

Dziękujemy za zakup produktu JBL BAR STUDIO. Zestaw głośnikowy JBL BAR STUDIO został zaprojektowany, aby zapewnić wyśmienite doznania dźwiękowe w Twoim systemie rozrywki domowej. Zachęcamy do poświęcenia kliku minut na zapoznanie się z tym podręcznikiem, który opisuje produkt i zawiera instrukcje krok po kroku, które pomogą w skonfigurowaniu i uruchomieniu głośnika. SKONTAKTUJ SIĘ Z NAMI: Jeżeli masz pytania o urządzenie JBL BAR STUDIO, jego montaż lub działanie, prosimy o kontakt z przedstawicielem lub instalatorem, lub o odwiedzenie naszej strony pod adresem: www.JBL.com.

2. ZAWARTOŚĆ OPAKOWANIA

Głośnik typu soundbar

Kable zasilające* (5 stóp, 1500 mm)

*Typy kabli zasilających i ich liczba są różne w zależności od regionu Kabel optyczny (4 stopy, 1200 mm)

Wsporniki do montażu naściennego

Informacje o produkcie i wytyczne do montażu naściennego

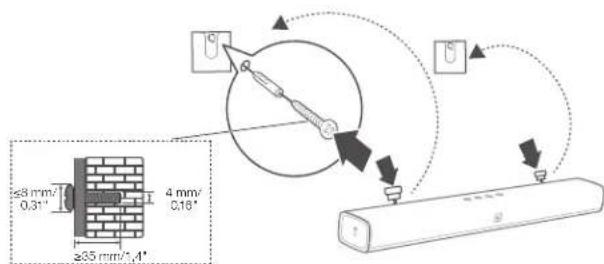

SOUNDBARA 3a. Ustawienie głośnika soundbara na stole 3b. Montaż naścienny głośnika soundbara Użyj taśmy, aby przymocować prowadnicę papierową na ścianie, przebij końcówką długopisu środek każdego otworu montażowego, aby zaznaczyć miejsce wspornika i usuń papier. 2-D=3 mm Przykręć wsporniki według śladów długopisu; dokręć gwintowany słupek montażowy do tyłu soundbara; następnie zawieś soundbar na ścianie. ≤8 mm/ 0,31"≥35 mm/1,4"4 mm/ 0,16"4

4. PODŁĄCZANIE GŁOŚNIKA

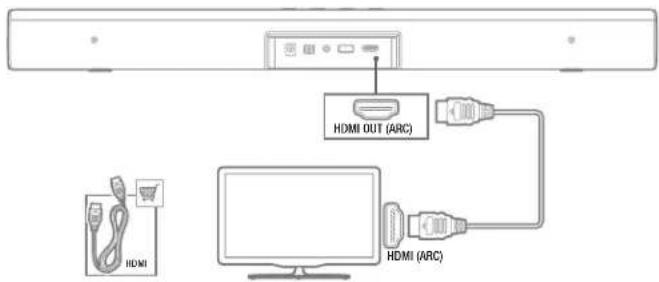

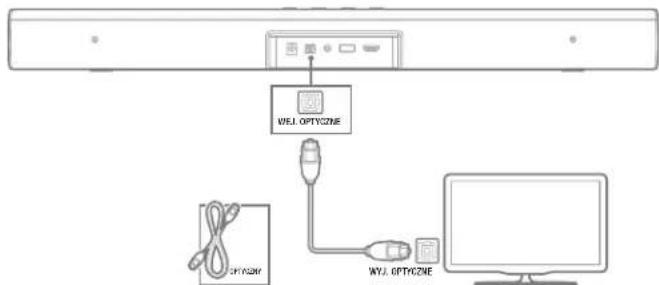

SOUNDBARA Ten rozdział pomoże w podłączeniu soundbara do telewizora oraz innych urządzeń, jak również w skonfigurowaniu całego systemu. Podłączanie soundbara do telewizora Podłącz soundbar do telewizora. Możesz słuchać programów telewizyjnych przez soundbar. Podłączanie do telewizora kablem HDMI (ARC) Podłączenie HDMI obsługuje cyfrowe wyjście audio i jest najlepszym rozwiązaniem do podłączenia soundbara. Jeżeli Twój telewizor obsługuje rozwiązanie HDMI ARC, usłyszysz dźwięk z telewizora w soundbarze korzystając ze zwykłego kabla HDMI. HDMI HDMI (ARC)HDMI OUT (ARC) Uwaga: Upewnij się, że funkcja HDMI CEC w telewizorze jest włączona. Podłączenie do telewizora kablem optycznym Połączenie optyczne obsługuje dźwięk cyfrowy i stanowi alternatywę dla połączenia HDMI.

WEJ. OPTYCZNEWYJ. OPTYCZNEOPTYCZNY

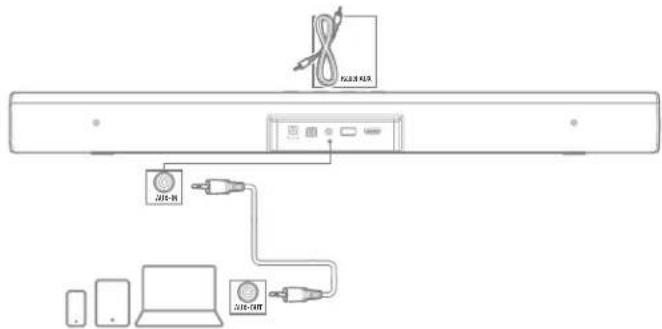

Uwaga: Upewnij się, że ustawienia dźwięku w telewizorze zmieniono na „głośniki zewnętrzne” i wyłącz głośniki wbudowane. Podłączanie soundbara do innych urządzeń Podłączanie urządzeń analogowymi kablami dźwiękowymi Podłącz kabel analogowy do wejścia AUX-IN (jack 3,5 mm) w soundbarze do złączy AUX-OUT/3,5 mm w urządzeniach przenośnych. AUX-INAUX-OUTKabel AUX Sposób zasilania soundbara

a. Sposób korzystania z przycisków sterujących na górnym panelu Zasilanie Ciszej Głośniej Źródło5 www.jbl.com Polskie b. Sposób korzystania z pilota

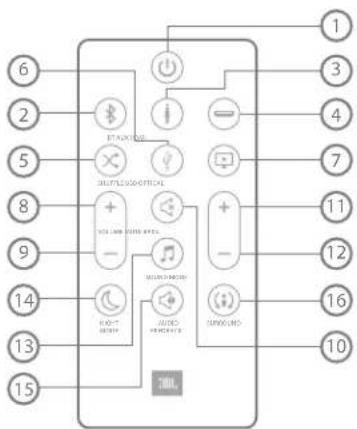

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND

• Wyłącznie do odtwarzania USB; odtwarza w trybach: losowo/ powtórzenie wszystkiego/ powtórzenie utworu/wyłącz ** Przełącza między trybami dźwięku: standardowy/ film/ muzyka/ głos/ sport c. Diody informacyjne USB BLUETOOTH AUX OPTYCZNEHDMI ARC

2. Sposób korzystania z połączenia Bluetooth z

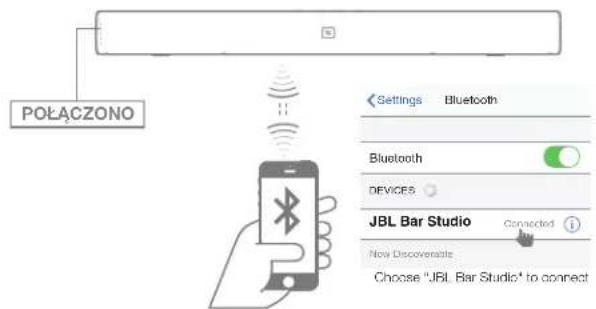

soundbarem a) Naciśnij przycisk Bluetooth na pilocie do telewizora, aby uruchomić źródło Bluetooth

AUDIO FEEDBACKSOUND MODENIGHT

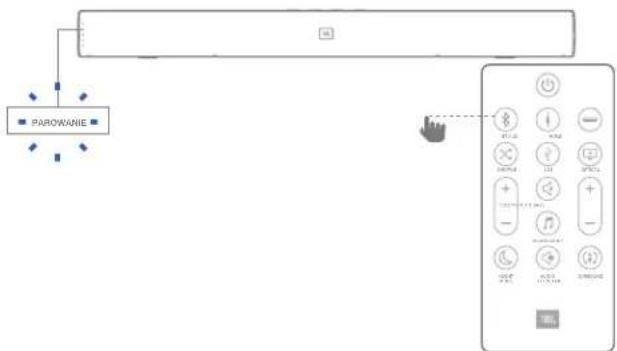

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND PAROWANIE b) Wybierz „JBL Bar Studio”, aby sparować z soundbarem Kroki: Ustawienia -> Bluetooth -> JBL Bar Studio Settings Bluetooth Bluetooth DEVICES JBL Bar Studio Now Discoverable Connected Choose "JBL Bar Studio" to connect POŁĄCZONO Uwaga: Naciśnij i przytrzymaj przycisk Bluetooth na pilocie na 3 sekundy, jeżeli chcesz sparować inne urządzenie przenośne.

3. Sposób korzystania z urządzenia USB

Soundbar umożliwia Ci odtwarzanie plików muzycznych znajdujących się na urządzeniach magazynujących USB.

1. Podłącz pamięć USB 2.0 do tyłu soundbara.

2. Naciśnij na pilocie przycisk „USB”. Gdy zostanie wykryty dysk

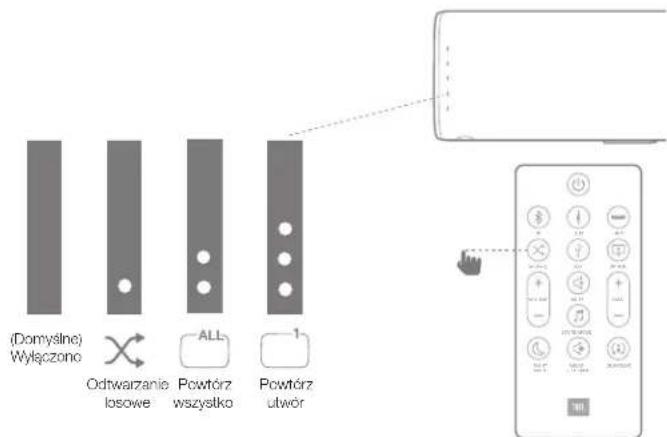

USB, muzyka zacznie grać automatycznie. Odtwarzanie losowe Naciśnij przycisk „SHUFFLE”, aby przełączać między opcjami odtwarzania losowego/ powtórz wszystkie utwory/ powtórz utwór/ wyłącz AUDIO FEEDBACK SOUND MODE NIGHT MODE

SURROUND Odtwarzanie losowe(Domyślne)WyłączonoPowtórz wszystkoPowtórz utwór Przed podłączeniem urządzenia USB należy wziąć pod uwagę następujące rzeczy:

• Kolejnośćodtwarzaniajestustalonawedługadresuzycznegona urządzeniu USB.

• Soundbarmożeodtwarzaćjedynieplikizawierającecyfrylubznaki angielskie. Inne języki i symbole mogą nie być obsługiwane.

• NiewolnousuwaćurządzeniaUSBpodczasprzesyłaniaplików.

• NiemożnaodtwarzaćplikówmuzycznychchronionychprzezDRM (MP3, WMA) ze stron komercyjnych. Kompatybilne urządzenia USB

• OdtwarzaczMP3:OdtwarzaczMP3typuash.

• PamięćUSBash:UrządzeniaobsługująceUSB2.0.

• NiektóreurządzeniaUSBmogąniebyćobsługiwane. Wymagania urządzeń USB

• Urządzenia,którewymagająinstalacjidodatkowychprogramówpo podłączeniu do komputera, nie są obsługiwane.

• NiewyjmowaćurządzeniaUSB,gdytopracuje.

• WprzypadkudyskówUSBodużejpojemności,przeszukiwanie może potrwać dłużej niż kilka minut. Soundbar nie obsługuje urządzeń USB zawierających 2000 plików i więcej.

• PortuUSBsoundbaraniemożnapodłączyćdokomputera. Soundbar nie może być stosowany jako pamięć masowa.

• UrządzenienieobsługujesystemuplikówexFATiNTFS.(dostępne są systemy FAT16/FAT32).

5) Odtwarzanie Losowe/

14) Tryb nocny Wł/Wył

15) Powiadomienie dźwiękowe

• Systemmożenierozpoznawaćniektórychpodłączonychurządzeń. -- Zewnętrzny dysk twardy -- Czytniki kart -- Urządzenia zablokowane -- Urządzenia USB typu hard -- Huby USB -- Przedłużacze USB -- iPhone/iPod/iPad -- Urządzenie z systemem Android

6. USTAWIENIA DŹWIĘKU

Ten rozdział pomoże Ci dopasować dźwięk do filmu lub muzyki. Przed rozpoczęciem

• Wykonajniezbędnepołączenia,opisanewpodręcznikuużytkownika.

• Ustawwsoundbarzeodpowiednieźródłodlainnychurządzeń. Dostosowanie poziomu głośności

• NaciśnijprzyciskVOLUME+/–,abyzwiększyćlubzmniejszyć głośność.

• Abywyciszyćdźwięk,naciśnijprzyciskMUTE.

• Abyprzywrócićdźwięk,ponownienaciśnijprzyciskMUTElub przycisk VOLUME +/–. Wybór efektu dźwiękowego

1. Tryb dźwięku surround

• TrybaudiosurroundodJBLzanurzycięwniesamowitągłębię dźwięku.

• NaciśnijprzyciskSURROUND,abywłączyćlubwyłączyćtryb. Zachowanie diod LED Tryb Surround włączony Dioda LED zamruga 2 razy na biało, następnie będzie świecić białym światłem przez 5 sekund Tryb Surround wyłączony Dioda LED zamruga 2 razy na biało

• Włączony:Tworzydźwiękprzestrzenny.

• Wyłączony:Trybdwukanałowegostereo.Doskonałydosłuchania muzyki.

• NaciśnijprzyciskBASS+/–,abyzmienićpoziombasu.

• Wybierzzdeniowanytrybdźwięku,którypasujedotwojegolmu lub muzyki.

• NaciśnijprzyciskSOUNDMODE,abywybraćopcjędźwięku.

• WybierztrybSTANDARD,abycieszyćsięoryginalnymdźwiękiem.

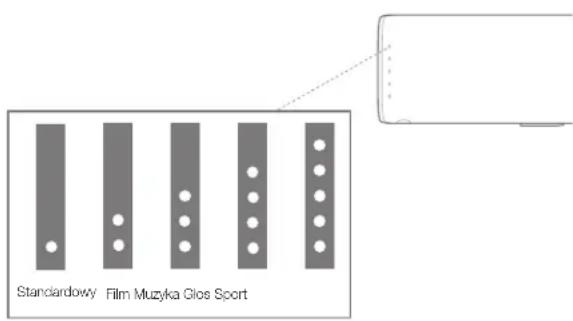

• WybierztrybMOVIE,MUSIC,VOICE,SPORT,wzależnościod zawartości, której chcesz posłuchać. Standardowy Film Muzyka Głos Sport

• Abymożnabyłosłuchaćpocichu,trybnocnyobniżapoziom dźwięków głośnych podczas odtwarzania.

• Trybnocnyjestdostępnywyłączniedlaścieżekdźwiękowych Dolby Digital.

• NaciśnijprzyciskNIGHTMODE,abywłączyćlubwyłączyćtrybnocny. Zachowanie diod LED Tryb nocny włączony Dioda LED zamruga 2 razy na biało, następnie będzie świecić białym światłem przez 5 sekund Tryb nocny wyłączony Dioda LED zamruga 2 razy na biało

5. Powiadomienie dźwiękowe

Powiadomienie dźwiękowe umożliwia informowanie dźwiękiem o określonych funkcjach produktu. Gdy powiadomienie dźwiękowe jest włączone, usłyszysz sygnały określonych działań w JBL Bar Studio:

• RozpoczęcieparowaniaBluetooth

• PodłączenieurządzeniaBluetooth

• Osiągnięciemaksymalnejgłośności

• Włączenie/wyłączenietrybuSurround Zachowanie diod LED Powiadomienie dźwiękowe włączone Dioda LED zamruga 2 razy na biało, następnie będzie świecić białym światłem przez 5 sekund Powiadomienie dźwiękowe wyłączone Dioda LED zamruga 2 razy na biało Naciśnij i przytrzymaj przez 5 sekund przycisk SOUND, aby zresetować ustawienia dźwiękowe do domyślnych.

7. KORZYSTANIE Z PILOTA DO

TELEWIZORA Do sterowania soundbarem możesz użyć swojego pilota do telewizora. 7a. W przypadku większości telewizorów firm Samsung, LG, Sony oraz Vizio* Soundbar automatycznie reaguje na sterowanie pilotem do telewizora. Funkcje sterowane to regulacja głośności i wyciszanie. Naciśnij i przytrzymaj przycisk SHUFFLE na pilocie soundbara, jeżeli chcesz wyłączyć tę funkcję.7 www.jbl.com Polskie VOLUME MUTE BASS SHUFFLE USB OPTICAL AUX HDMI >3 s

• W przypadku modeli telewizorów, które nie są kompatybilne, należy postępować zgodnie z rozdziałem 7b i wykonać programowanie pilota IR. Uwaga: – Upewnij się, że wyjście dźwiękowe na telewizorze jest ustawione na „głośnik zewnętrzny”. – W zależności od pilota, ta funkcja może nie działać prawidłowo. – Ta funkcja nie działa z pilotem LG magic remote. – Ta funkcja może nie działać prawidłowo, gdy włączony jest tryb HDMI CEC. – Niektóre piloty mogą nie działać, gdy będziesz stale naciskać przycisk głośności. – Gdy pilot do telewizora nie jest obsługiwany, postępuj zgodnie z rozdziałem 7b i wykonaj programowanie podczerwienią. 7b. W przypadku pozostałych telewizorów należy wykonać programowanie podczerwienią Aby zaprogramować soundbar tak, aby reagował na pilota do telewizora, należy wykonać następujące kroki. Najpierw naciśnij i przytrzymaj klawisze VOLUME + i SOURCE, aby wejść w tryb nauki. >5 s (1) Następnie naciśnij przycisk POWER na soundbarze i na pilocie do telewizora (2)

AUDIO FEEDBACKSOUND MODENIGHT

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND (3) Wykonaj tę samą procedurę dla VOLUME – i VOLUME +. Dla opcji wyciszenia naciśnij razem przyciski VOLUME + i VOLUME – na głośniku soundbar i naciśnij przycisk MUTE na pilocie do telewizora. Naciśnij i przytrzymaj ponownie przyciski VOLUME + i SOURCE na soundbarze na 5 sekund, teraz soundbar reaguje na pilot do telewizora*.

• W zależności od modeli telewizora, soundbar może nie reagować na pilota do telewizora.

1. Automatyczny tryb gotowości

Ten soundbar automatycznie przełącza się w tryb gotowości po 10 minutach braku aktywności przycisków oraz gdy z podłączonego urządzenia nie jest wysyłany dźwięk/obraz.

2. Automatyczne wybudzanie

Soundbar ma wykrywacz sygnału, który może automatycznie* włączyć urządzenie, gdy wykryje sygnał dźwiękowy z wejścia podłączonego jako ostatnie, np. ze źródła AUX, optycznego, Bluetooth lub HDMI.

• W zależności od modeli telewizorów lub urządzeń źródłowych, niektóre z nich mogą nie być w stanie automatycznie wybudzić soundbar.

3. Ustawienia fabryczne

Resetuje soundbar do domyślnych ustawień zaprogramowanych w fabryce.

• WdowolnymtrybieźródłanaciśnijrazemprzyciskiVOLUME+, VOLUME – i SOURCE na górnym panelu soundbara.

4. Aktualizacja Oprogramowania

JBL może oferować w przyszłości aktualizacje oprogramowania układowego soundbara. Jeżeli taka aktualizacja zostanie zaoferowana, będzie ją można wykonać podłączając do gniazda USB soundbara urządzenie USB zawierające aktualizację oprogramowania układowego. Odwiedź stronę www.JBL.com lub skontaktuj się z centrum obsługi klienta JBL, aby uzyskać więcej informacji o pobieraniu plików z aktualizacjami.

• Wejściezasilania : 19VDC,2,0A

• Maksymalnypobórmocy : 30W

• Pobórmocywtrybiegotowości : <0,5W

• Rozmiarprzetwornikagłośnika : głośnikniskotonowy- soundbar 2 x 2" głośnik wysokotonowy 2 x 1,5"

• Pasmoprzenoszenia : 60Hz-20KHz

• Temperaturapracy : 0°C-45°C Wejście i wyjście

• WyjściewideoHDMI : 1 (z kanałem zwrotnym audio)

• WersjaHDMIHDCP : 1.4

• Wejściaaudio : 1analogowe,1optyczne, Bluetooth, USB Sekcja Bluetooth

• WersjaBluetooth : 4.2

Pasmo przenoszenia sygnału Bluetooth : 2402 MHz - 2480 MHz

• Maksymalnamocnadawania : 9dbm(EIRP)

• Typmodulacji : GFSK,π/4 DQPSK, 8DPSK Wymiary i masa produktu

• Wymiarysoundbara : 614x58x86(mm)\ (szer. x wys. x gł.) 24,2" x 2,3" x 3,4"

Wymiary opakowania (szer. x wys. x gł.) : 852x126x146(mm)\ 33,5" x 5,0" x 5,7"

• Masawopakowaniu(brutto) : 2,76kg\6,1funtów8 HARMAN International Industries, Incorporated Bulwar 8500 Balboa, Northridge, CA 91329 USA www.jbl.com © 2017 HARMAN International Industries, Incorporated. Wszystkie prawa zastrzeżone. JBL jest znakiem towarowym firmy HARMAN International Industries, Incorporated, zarejestrowanym w Stanach Zjednoczonych oraz innych państwach. Właściwości, specyfikacje i wygląd mogą ulec zmianie bez uprzedniego powiadomienia. Znak słowny Bluetooth

oraz logo są zastrzeżonymi znakami towarowymi należącymi do firmy Bluetooth SIG, Inc., a ich używanie przez firmę HARMAN International Industries, Incorporated oparte jest o licencję. Inne znaki handlowe oraz nazwy handlowe są własnością odpowiednich właścicieli. Terminy HDMI, logo HDMI oraz nazwa High-Definision Multimedia Interface są znakami handlowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych oraz pozostałych krajach. Dolby, Dolby Audio, Pro Logic i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories. TR04281_A Uwaga: JBL Bar Studio obsługuje jedynie częstotliwość próbkowania <=96K,nieobsłużyzawartościdźwiękowej>96K.Podczas odtwarzania zawartości dźwiękowej o częstotliwości > 96 K będą występować szumy na wyjściu.

ProBLeMÓw Jeżeli wystąpią problemy podczas użytkowania tego produktu, przed skontaktowaniem się z serwisem sprawdź poniższe punkty. System Urządzenie nie włącza się.

• Sprawdź,czyprzewódzasilającyjestpodłączonydogniazda zasilania oraz do soundbara. Dźwięk Brak dźwięku.

• Upewnijsię,żesoundbarniejestwyciszony.

• Wybierzodpowiednieźródłodźwiękunapilocie.

• Podłączkabelaudiozsoundbaradotelewizoralubinnego urządzenia.

• Zresetujsoundbardoustawieńfabrycznychnaciskająci przytrzymując znajdujące się na górnym panelu klawisze VOLUME –, VOLUME + i SOURCE. Po dostosowaniu ustawień dźwiękowych dźwięk jest dziwny

• Zresetujustawieniadźwiękowe,naciskająciprzytrzymującna 5 sekund przycisk SOUND na pilocie. Zniekształcony dźwięk lub echo.

• Jeżeliodtwarzaszdźwiękztelewizorapoprzezsoundbar,upewnij się, że telewizor jest wyciszony. Bluetooth Urządzenie źródłowe nie może połączyć się z soundbarem.

• NiewłączonofunkcjiBluetoothnaurządzeniuźródłowym.Zobacz instrukcję użytkownika urządzenia źródłowego dotyczącą włączania funkcji.

• SoundbarjestjużpodłączonydoinnegourządzeniaBluetooth. Naciśnij i przytrzymaj przycisk Bluetooth na pilocie, aby odłączyć połączone urządzenie źródłowe, następnie spróbuj ponownie.

• UruchomponownieurządzenieBluetoothispróbujponownie sparować je z soundbarem. Jakość odtwarzania dźwięku urządzenia podłączonego przez Bluetooth jest niska.

• OdbiórBluetoothjestsłabejjakości.Przesuńurządzenieźródłowe bliżej soundbara lub usuń przeszkody stojące między urządzeniem i soundbarem. Podłączone urządzenie Bluetooth stale się łączy i rozłącza.

• OdbiórBluetoothjestsłabejjakości.Przesuńurządzenieźródłowe bliżej soundbara lub usuń przeszkody stojące między urządzeniem Bluetooth I soundbarem.

• PrzyniektórychurządzeniachBluetoothpołączeniemożebyć automatycznie wyłączane w celu oszczędzania energii. Nie oznacza to usterki soundbara. Pilot Pilot nie działa.

• Sprawdź,czybateriesądobreiwraziepotrzebywymieńnanowe.
