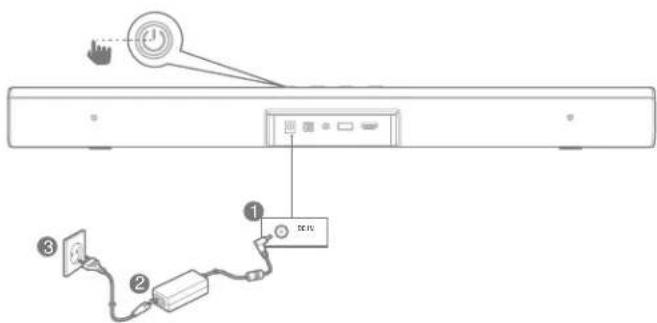

Anschliessen der soundbAr An dAs fernsehgerät 4 Anschliessen der soundbAr An Andere geräte 4 einschAlten der soundbAr-AnlAge 4

SoundBar-SYSteMS 4 steuerung 4 VerWendung Von bluetooth mit der soundbAr 5 VerWendung eines usb-geräts 5

6. Sound-einSteLLung 6

Vor dem stArt 6 AnpAssen der lAutstärke 6 AusWAhl Von klAngeffekten 6

. Steuerung ÜBer deine tV-FernBedienung 6 für die meisten fernsehgeräte Von sAmsung, lg, sony und Vizio 6 für Alle Anderen fernsehgeräte 7

2. Autom. AufWAchfunktion 7

3. zurücksetzen Auf Werkseinstellungen 7

Allgemeines 7 eingänge und Ausgänge 7 bluetooth-spezifikAtionen 7 produktAbmessungen und geWicht 7

Vielen Dank für die Wahl der JBL Bar Studio. Die JBL Bar Studio wurde für ein außergewöhnliches Klangerlebnis deines Home-Entertainmentsystems entwickelt. Bitte nimm dir ein paar Minuten Zeit, um dieses Handbuch mit der Produktbeschreibung und den Schritt-für-Schritt-Anweisungen für die Einrichtung und die Inbetriebnahme zu lesen. KONTAKTSEITE: Falls du Fragen zur JBL Bar Studio, ihrer Inbetriebnahme oder Bedienung haben solltest, wende dich bitte an deinen Fachhändler oder HiFi-Spezialisten, oder besuche unsere Website unter: www.jbl.com.

2. VERPACKUNGSINHALT

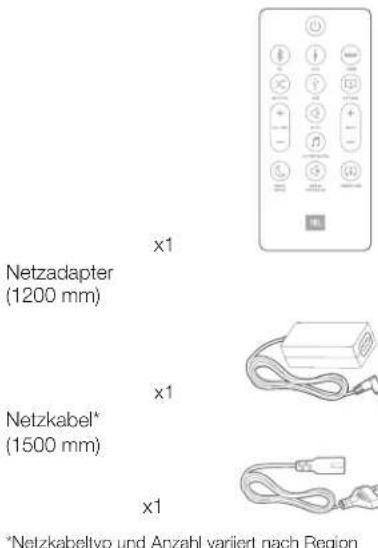

Fernbedienung Batteriegröße für Fernbedienung: CR2025

Netzkabel* (1500 mm)

*Netzkabeltyp und Anzahl variiert nach Region Optisches Kabel (1200 mm)

Wandmontagehalterungen

Produktinformationen und Anleitung für die Wandmontage

3. AUFSTELLEN DER SOUNDBAR

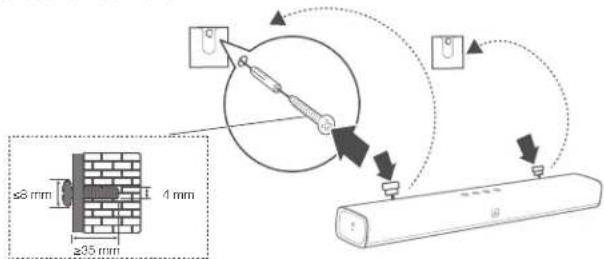

3a. Aufstellen der Soundbar auf einem Tisch 3b. Wandmontage der Soundbar Klebe die Montageschablone mit Klebeband an die Wand. Drücke mit einer Stiftspitze ein Loch durch die Mitte jedes Montagelochs, um die Position für die Wandhalterung zu markieren, und entferne anschließend die Schablone. 2-D=3 mm Schraube die Wandhalterung an der markierten Position fest. Befestige die Gewindemontagestange auf der Rückseite der Soundbar und hänge die Soundbar an die Wand. ≤8 mm≥35 mm 4 mm4

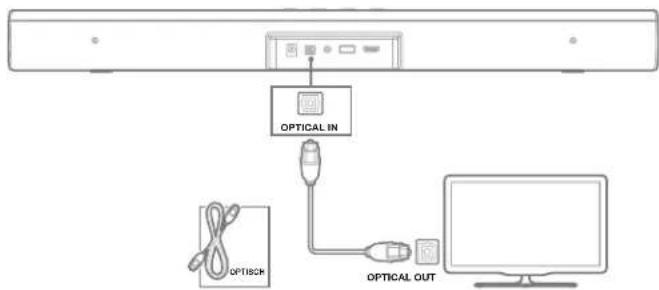

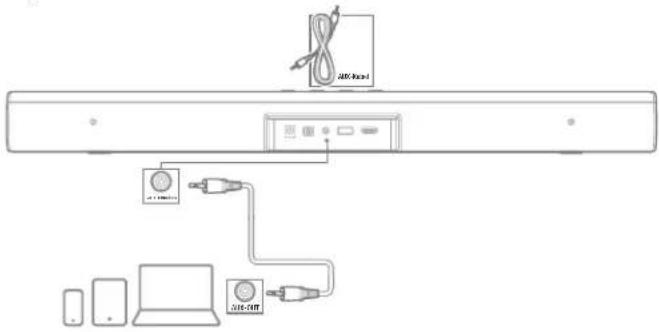

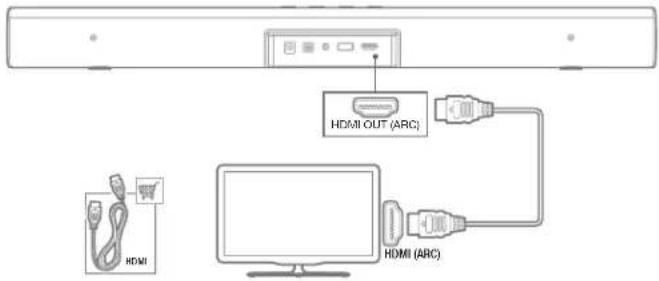

SOUNDBAR In diesem Abschnitt wird der Anschluss der Soundbar an ein Fernsehgerät und andere Geräte sowie die Einrichtung des gesamten Systems erklärt. Anschließen an das Fernsehgerät Schließe die Soundbar an ein Fernsehgerät an. Über die Soundbar kann der Ton von TV-Sendungen wiedergegeben werden. Anschließen des Fernsehgeräts über HDMI (ARC) Eine HDMI-Verbindung unterstützt digitale Tonwiedergabe und ist die beste Option für eine Verbindung mit der Soundbar. Wenn das Fernsehgerät HDMI ARC unterstützt, kannst du den Ton des Fernsehgeräts über die Soundbar mit einem einzigen HDMI-Kabel wiedergeben. HDMI HDMI (ARC) HDMI OUT (ARC) Hinweis: Überprüfe, ob die HDMI-CEC-Funktion an deinem Fernsehgerät eingeschaltet ist. Anschließen an das Fernsehgerät über eine optische Verbindung Eine optische Verbindung unterstützt ebenfalls die digitale Tonwiedergabe und ist eine gute Alternative zu einer HDMI-Audioverbindung.

OPTICAL INOPTICAL OUTOPTISCH

Hinweis: Überprüfe, ob die Toneinstellungen des Fernsehgeräts „externe Lautsprecher“ unterstützen und deaktiviere die eingebauten TV-Lautsprecher. Anschließen an andere Geräte Anschließen von Geräten über analoge Audiokabel Verbinde den Anschluss AUX-EINGANG (3,5-mm-Klinke) der Soundbar über ein Analogkabel mit den AUX-OUT/3,5-mm-Anschlüssen an deinen tragbaren Geräten. AUX-EINGANGAUX-OUTAUX-Kabel Einschalten der Soundbar-Anlage

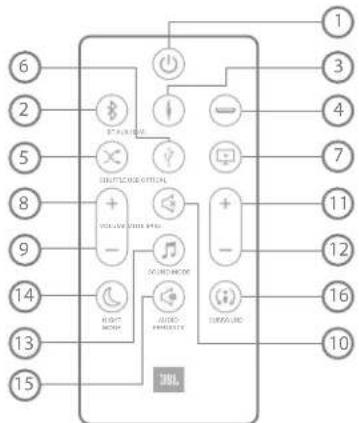

a. Verwendung der oberen Bedienelemente Ein/Aus Lautstärke reduzieren Lautstärke erhöhen Quelle5 www.jbl.com Deutsch b. Verwendung der Fernbedienung

• Nur für USB-Wiedergabe; Umschalten zwischen Shuffle / Alle wiederholen / Eines wiederholen / Aus ** Wechselt zwischen den Sound-Modi Standard / Film / Musik / Sprache / Sport c. Anzeigeverhalten der Quell-LED USB BLUETOOTH AUX OPTISCH HDMI ARC

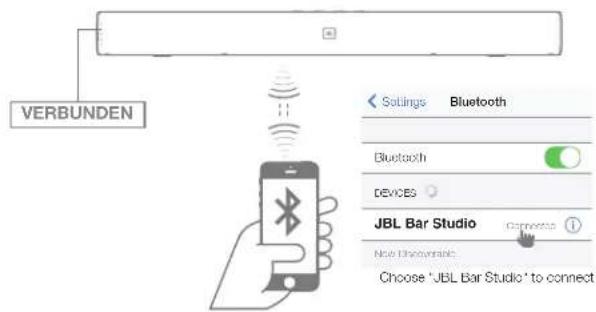

2. Verwendung von Bluetooth mit der Soundbar

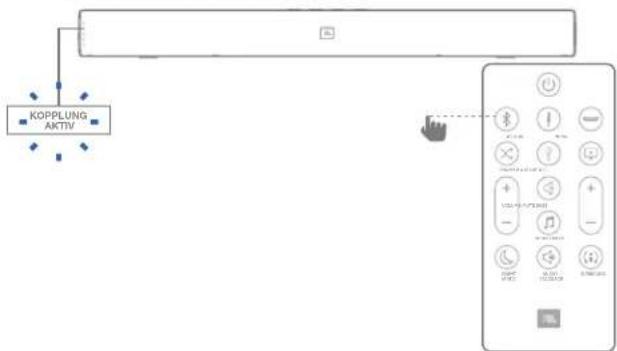

a) Drücke die Bluetooth-Taste auf der Fernbedienung, um die Bluetooth-Quellen aufzurufen.

14) Nachtmodus Ein/Aus

Anmerkung: Halte die Bluetooth-Taste auf der Fernbedienung 3 Sekunden lang gedrückt, wenn ein anderes Mobilgerät gekoppelt werden soll

3. Verwendung eines USB-Geräts

Musikdateien, die sich auf USB-Speichergeräten befinden, werden über die Soundbar wiedergegeben.

1. Schließe auf der Rückseite der Soundbar ein USB 2.0-Gerät an.

2. Drücke die „USB“-Taste auf der Fernbedienung. Wenn ein USB-

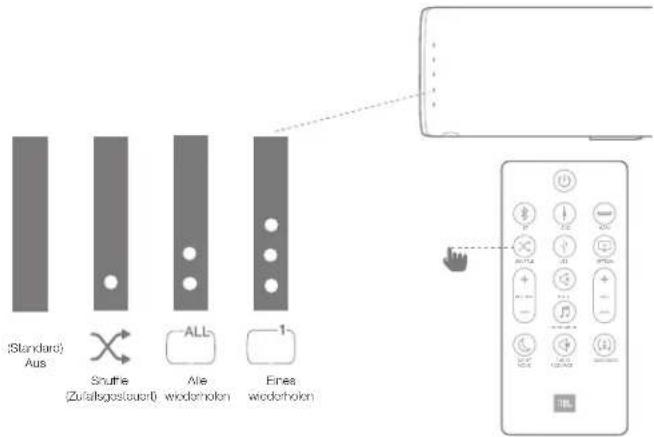

Gerät erkannt wird, startet die Musikwiedergabe automatisch. Shuffle (Zufallsgesteuert) Drücke die „SHUFFLE“-Taste zum Umschalten zwischen Shuffle/Alle wiederholen/Eines wiederholen/Aus AUDIO FEEDBACK SOUND MODE NIGHT MODE

SURROUND Shuffle (Zufallsgesteuert) (Standard) Aus Alle wiederholen Eines wiederholen Beachte vor dem Anschließen eines USB-Geräts folgendes:

• DieWiedergabereihenfolgefolgtdertatsächlichenReihenfolgeder Dateien auf dem USB-Gerät.

• DieseSoundbarkannnurDatei-oderOrdnernamenanzeigen,die Zahlen und englische Buchstaben enthalten. Andere Sprachen und Symbole werden evtl. nicht unterstützt.

• EntfernedasUSB-GerätnichtwährendderÜbertragungvonDateien.

• DRM-geschützteMusikdateien(MP3,WMA)vonkommerziellen Websites können nicht wiedergegeben werden. Kompatible USB-Geräte

• MP3-Player:MP3-Flash-Player.

• USB-Flash-Laufwerke:Geräte,dieUSB2.0unterstützen.

• EinigeUSB-Gerätewerdenmöglicherweisenichtunterstützt. Anforderungen an USB-Geräte

• Geräte,dieeinezusätzlicheProgramminstallationübereinenComputer erfordern, werden nicht unterstützt.

• EntfernedasUSB-GerätnichtwährendderÜbertragungvonDateien.

• BeiUSB-GerätenmitgroßerSpeicherkapazitätdauertes möglicherweise mehrere Minuten, bis sie fertig durchsucht sind. Die Soundbar unterstützt keine USB-Geräte mit 2000 Dateien oder mehr.

• DerUSB-PortderSoundbardarfnichtmiteinemComputerverbunden werden. Die Soundbar kann auch nicht als Speicher verwendet werden.

• exFAT-undNTFS-DateisystemewerdenvondiesemGerätnicht unterstützt. (FAT16/FAT32-Systeme sind verfügbar.)6

• FolgendeGerätewerdenmöglicherweisevonderSoundbarnicht erkannt. -- Externe Festplatten -- Kartenleser -- Gesperrte Geräte -- USB-Hardwaregeräte -- USB-Hub -- Bei Verwendung von USB-Verlängerungskabel -- iPhone/iPod/iPad -- Android-Geräte

6. SOUND-EINSTELLUNG

Dieser Abschnitt hilft dir bei der Auswahl der idealen Soundeinstellung für deine Videos oder deine Musik. Vor dem Start

• StelledieerforderlichenVerbindungengemäßdemBenutzerhandbuch her.

• WechsleanderSoundbarzurentsprechendenQuellefürandereGeräte. Anpassen der Lautstärke

• DrückedieTastenVOLUME+/-,umdieLautstärkezuerhöhenoderzu verringern.

• DrückezumStummschaltenaufdieMUTE-Taste.

• DrückezumBeendenderStummschaltungerneutaufdieMUTE-Taste, oder drücke die Tasten VOLUME +/- Auswahl von Soundeffekten

1. Surround-Sound-Modus

• GenießeeinunvergleichlichintensivesAudioerlebnismitdemJBL Surround Sound.

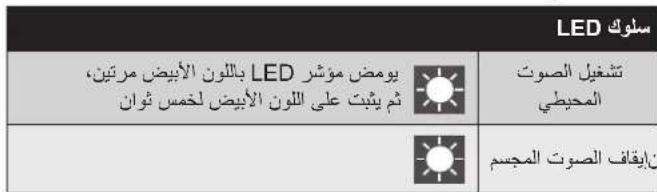

• DrückedieSURROUND-Taste,umdenSurround-Modusein-bzw. auszuschalten. LED-Verhalten Surround Ein Die LED blinkt 2 Mal weiß und leuchtet dann 5 Sekunden lang konstant weiß. Surround Aus Die LED blinkt 2 Mal weiß

• Ein:GenießeeinbeeindruckendesSurround-Hörerlebnis.

• Aus:2-Kanal-Stereoton.IdealfürdieWiedergabevonMusik.

• DrückedieTasteBASS+/-,umdenPegelderBässezuändern.

• WähledievordeniertenSound-ModientsprechenddeinenVideos oder deiner Musik.

• DrückedieSOUNDMODE-Taste,umeinenSound-Modus auszuwählen.

• WähledenModusSTANDARD,wenndudenursprünglichenSound genießen möchtest.

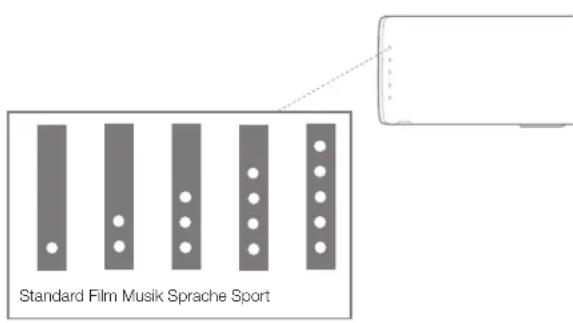

• WähleabhängigvondenInhalten,dieduhörenmöchtest,den Modus MOVIE (Film), MUSIC (Musik), VOICE (Sprache), SPORT (Sport). Standard Film Musik Sprache Sport

• FüreinenruhigerenHörgenusswirdimNacht-ModusdieLautstärke lauter Töne bei der Audiowiedergabe gesenkt.

• DerNacht-ModusistnurbeiDolbyDigital-Soundtracksverfügbar.

• DrückedieNIGHTMODE-Taste,umdenNacht-Modusein-bzw. auszuschalten. LED-Verhalten Nacht-Modus Ein Die LED blinkt 2 Mal weiß und leuchtet dann 5 Sekunden lang konstant weiß. Nachtmodus Aus Die LED blinkt 2 Mal weiß

Mit Audio Feedback erklingen bei bestimmten Funktionen Signaltöne. Wenn Audio Feedback aktiviert ist, hörst du bei bestimmten Aktionen an der JBL Bar Studio Signaltöne:

• Bluetooth-Kopplungsmodusaufrufen

• Bluetooth-Gerätistverbunden

• MaximaleLautstärkeerreicht

• Surround-ModusEin/Aus LED-Verhalten Audio Feedback Ein Die LED blinkt 2 Mal weiß und leuchtet dann 5 Sekunden lang konstant weiß. Audio-Feedback Aus Die LED blinkt 2 Mal weiß Halte die SOUND-Taste 5 Sekunden gedrückt, um die standardmäßigen Toneinstellungen wiederherzustellen.

7. STEUERUNG MIT DEINER

TV-FERNBEDIENUNG Verwende deine eigene TV-Fernbedienung für die Steuerung der Soundbar 7a. Für die meisten Fernsehgeräte von Samsung, LG, Sony und Vizio* Die Soundbar reagiert automatisch auf die Fernbedienung des Fernsehgeräts. Steuerbare Funktionen sind die Einstellung der Lautstärke und die Stummschaltung. Halte die SHUFFLE-Taste der Soundbar- Fernbedienung gedrückt, wenn diese Funktion deaktiviert werden soll.7 www.jbl.com Deutsch VOLUME MUTE BASS SHUFFLE USB OPTICAL AUX HDMI >3 s

• Folge bei nicht-kompatiblen TV-Modellen bitte der Beschreibung in Abschnitt 7b und programmiere die IR-Fernbedienung entsprechend Hinweis: - Überprüfe, ob die Audioausgabe des Fernsehgeräts auf „Externe Lautsprecher“ eingestellt ist. - Abhängig von der Fernbedienung funktioniert diese Funktion evtl. nicht korrekt. - Diese Funktion funktioniert bei der Magic-Fernbedienung von LG-Fernsehgeräten nicht. - Diese Funktion funktioniert evtl. nicht ordnungsgemäß, wenn HDMI- CEC eingeschaltet ist. - Einige Fernbedienungen funktionieren evtl. nicht, wenn du wiederholt die Lautstärke-Taste drückst. - Falls die Fernbedienung deines Fernsehers nicht unterstützt wird, folge Abschnitt 7b und führe die IR-Programmierung der Fernbedienung durch. 7b. Bei allen anderen Fernsehgeräten muss die Programmierung der IR-Fernbedienung manuell durchgeführt werden Programmiere bitte die Soundbar mit den folgenden Schritten, damit sie sich mit der Fernbedienung deines Fernsehgeräts steuern lässt. Halte zunächst die Tasten VOLUME+ und SOURCE gedrückt, um den Programmiermodus zu starten. >5 s (1) Drücke die POWER (EIN-/AUS)-Taste an der Soundbar und die EIN-/AUS- Taste auf der Fernbedienung des Fernsehgeräts. (2)

AUDIO FEEDBACKSOUND MODENIGHT

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND (3) Folge dem gleichen Verfahren für die Tasten VOLUME- und VOLUME+. Drücke zum Stummschalten die beiden Tasten VOLUME+ und VOLUME- an der Soundbar und drücken anschließend die Taste MUTE auf der Fernbedienung des Fernsehgeräts. Halte die Tasten VOLUME+ und SOURCE an der Soundbar 5 Sekunden lang erneut gedrückt. Jetzt reagiert deine Soundbar auf die Fernbedienung deines Fernsehgeräts*. *Abhängig vom TV-Modell reagiert die Soundbar evtl. nicht auf die TV-Fernbedienung.

1. Autom. Standby-Modus

Diese Soundbar wechselt automatisch nach 10 Minuten ohne Betätigung und ohne Audio/Video-Wiedergabe über ein verbundenes Gerät in den Standby-Modus.

2. Autom. Aufwachfunktion

Die Soundbar hat eine Signalerkennung, die das Gerät automatisch einschalten kann, wenn sie ein Audiosignal vom letzten erkannten Eingang erkennt, z. B. eine AUX-, optische, Bluetooth- oder HDMI- Quelle.

• Abhängig vom TV-Modell oder den Quellgeräten können manche Geräte evtl. die Soundbar nicht automatisch aufwecken.

3. Zurücksetzen auf Werkseinstellungen

• SetztdieseSoundbaraufdieabWerkprogrammierten Standardeinstellungen zurück.

• HalteinjedemSOURCE-ModusdieTastenVOLUME-,Volume+ und SOURCE auf dem oberen Bedienfeld der Soundbar gedrückt.

JBL bietet ggf. Updates für die Firmware des Soundbar-Systems. Falls ein Update angeboten wird, kannst du die Firmware aktualisieren, indem du ein USB-Gerät, auf dem die aktualisierte Firmware gespeichert ist, an den USB-Port der Soundbar anschließt. Bitte besuche www.JBL.com oder wende dich an das JBL Callcenter, um weitere Informationen zum Herunterladen von Updates zu erhalten.

• Gesamtleistung : 30W

• EnergieverbrauchimStandby-Modus : <0,5W

• SchallgebergrößederSoundbar : 2x2"Tieftöner, 2x1,5"Hochtöner

• MaximalerSchalldruckpegel : 90dB

• Frequenzgang : 60Hz–20KHz

• Betriebstemperatur : 0°C–45°C Ein- und Ausgänge

• HDMI-Videoausgang(mitARC(AudioReturnChannel)) : 1

• HDMIHDCP-Version : 1.4

• Audioeingänge : 1xanalog,1xoptisch, Bluetooth, USB Bluetooth-Abschnitt:

• Bluetooth-Version : 4.2

• Bluetooth-Frequenzbereich : 2402MHz–2480MHz

• Max.Übertragungsleistung : 9dbm(EIRP)

• Modulationstyp : GFSK,π/4 DQPSK, 8DPSK Produktabmessungen und Gewicht

• Soundbar-Abmessungen(LxBxH) : 614x58x86mm

• Soundbar-Gewicht : 1,4kg

• Verpackungsabmessungen(LxBxH) : 852x126x146mm

• Verpackungsgewicht(brutto) : 2,76kg8 HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2017 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. JBL ist eine Marke von HARMAN International Industries, Incorporated, eingetragen in den Vereinigten Staaten und/oder anderen Ländern. Merkmale, Spezifikationen und Design können ohne vorherige Ankündigung geändert werden. Die Bluetooth

-Wortmarke und die Logos sind eingetragene Warenzeichen und im Besitz von Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch HARMAN International Industries, Incorporated, erfolgt unter Lizenz. Alle anderen Marken und Markennamen sind Eigentum ihrer jeweiligen Besitzer. Die Begriffe HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. Dolby, Dolby Audio, Pro Logic und das Doppel-D-Symbol sind Marken von Dolby Laboratories. TR04281_A Hinweis:DieJBLBarStudiokannnureineAbtastratevon<=96KAudio unterstützen, aber keine Audioinhalte über 96K. Wenn Audioinhalte über >96K wiedergegeben warden, tritt ein gewisses Rauschen auf,

Falls bei der Verwendung dieses Geräts Probleme auftreten, prüfe die folgenden Punkte, bevor du den Service anforderst. System Der Lautsprecher schaltet sich nicht ein

• Prüfe,obdasNetzkabelkorrektindieNetzsteckdoseunddieSoundbar eingesteckt ist. Sound Kein Ton aus der Soundbar.

• Stellesicher,dassdieSoundbarnichtstummgeschaltetist.

• WähleaufderFernbedienungdierichtigeAudioeingangsquelle.

• SchließedasAudiokabelvonderSoundbarandasFernsehgerätoder andere Geräte an.

• SetzedeineSoundbaraufdieWerkseinstellungenzurück,indemdudie Tasten VOLUME-, VOLUME+ und SOURCE auf dem oberen Soundbar- Bedienfeld drückst. Der Ton klingt nach Änderung der Soundeinstellung seltsam

• SetzedieToneinstellungenzurück,indemdudieSOUND-Tasteaufder Fernbedienung für 5 Sekunden gedrückt hältst. Verzerrter Ton oder Echo.

• allsdudenTondesFernsehgerätsüberdieSoundbarwiedergibst, vergewissere dich, dass das Fernsehgerät nicht stummgeschaltet ist. Bluetooth Ein Quellgerät kann keine Verbindung mit der Soundbar herstellen.

• DieBluetooth-FunktiondesQuellgerätswurdenichtaktiviert.Liesim Benutzerhandbuch des Quellgeräts nach, wie die Funktion aktiviert werden kann.

• DieSoundbaristbereitsmiteinemanderenBluetooth-fähigenGerät verbunden. Halte die Bluetooth-Taste auf deiner Fernbedienung gedrückt, um die Verbindung zum verbundenen Quellgerät zu trennen, und versuche es dann erneut.

• StartedeinBluetooth-Gerätneuundversuche,eserneutmitder Soundbar zu koppeln. Die Qualität der Audiowiedergabe von einem verbundenen Bluetooth- Gerät ist schlecht.

• DerBluetooth-Empfangistschlecht.PositionieredasQuellgerät näher an der Soundbar oder entferne alle Hindernisse zwischen dem Quellgerät und der Soundbar. Das verbundene Bluetooth-Gerät wird konstant verbunden und wieder getrennt.

• DerBluetooth-Empfangistschlecht.PositionieredasQuellgerät näher an der Soundbar oder entferne alle Hindernisse zwischen dem Bluetooth-Gerät und der Soundbar.

• BeimanchenBluetooth-GerätenwirddieBluetooth-Verbindung automatisch ausgeschaltet, um Energie zu sparen. Dies ist kein Zeichen für eine Fehlfunktion der Soundbar. Fernbedienung Die Fernbedienung funktioniert nicht.

• Prüfe,obdieBatterienleersindundersetzesieggf.durchneue Batterien.
