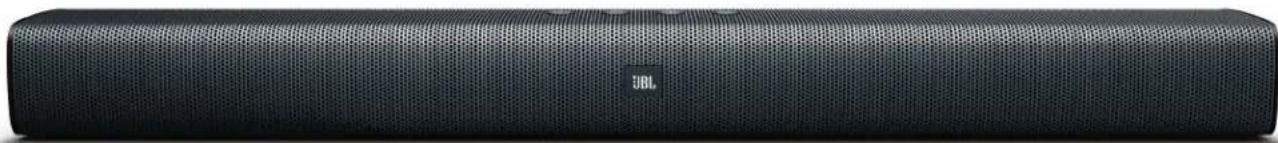

Grazie per aver acquistato JBL BAR STUDIO. JBL BAR STUDIO è progettata per aggiungere una straordinaria esperienza sonora al tuo sistema di home entertainment. Vi invitiamo a dedicare alcuni minuti alla lettura di questo manuale, che descrive il prodotto ed include istruzioni passo-passo per aiutarvi nella configurazione e iniziare ad utilizzarlo. CONTATTACI: In caso di dubbi in merito a JBL BAR STUDIO, alla sua installazione o funzionamento, contattare il rivenditore o l'installatore specializzato, oppure visitare il nostro sito web alla pagina www.JBL.com.

Telecomando Tipo batteria del telecomando: CR2025

Trasformatore (4ft,1200mm)

Cavi di alimentazione* (5ft, 1500mm)

*Il tipo ed il numero dei cavi di alimentazione cambia a seconda della regione Cavo ottico (4ft, 1200mm)

Staffe per montaggio a parete

Informazioni sul prodotto & Guida all'installazione a parete

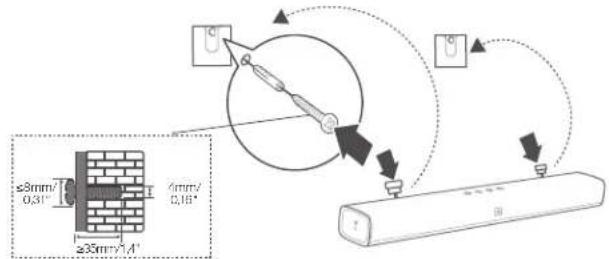

SOUNDBAR 3a. Posizionamento della soundbar su un tavolo 3b. Montaggio a parete della Soundbar Utilizzare del nastro adesivo per attaccare la dima di carta sulla parete, spingere la punta di una penna attraverso il centro di ciascun foro per il montaggio per contrassegnare la posizione della staffa a parete e rimuovere la dima. 2-D=3mm Avvitare le staffe per il montaggio a parete in corrispondenza del segno della penna; avvitare il perno di montaggio filettato nella parte posteriore della soundbar; quindi agganciare la Soundbar alla parete. ≤8mm/ 0,31"≥35mm/1,4"4mm/ 0,16"4 Collegamento della Soundbar ad altri dispositivi Collegamento dei dispositivi attraverso cavi audio analogici. Utilizzando un cavo analogico, collega l'ingresso AUX-IN (jack 3,5mm) della soundbar al connettore AUX-OUT/ 3,5mm dei dispositivi portatili. AUX-INAUX-OUTCavo AUX Come accendere il sistema soundbar

a. Come utilizzare i controlli sul pannello superiore Accensione Volume giù Volume

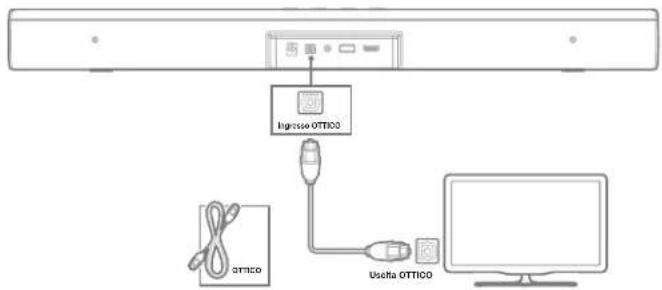

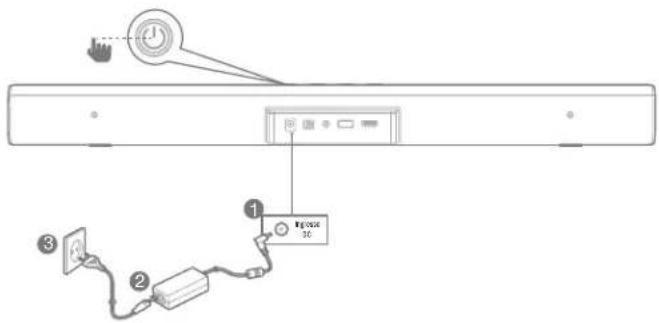

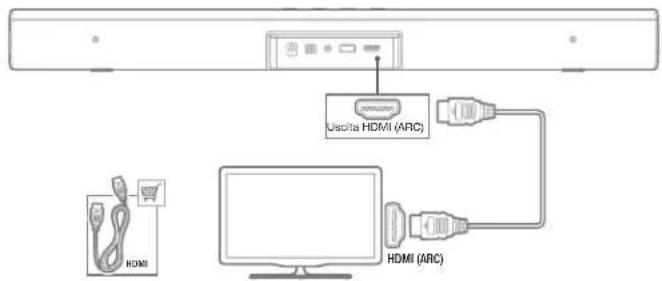

SOUNDBAR Questa sezione ti aiuta a collegare la soundbar ad un TV e ad altri dispositivi, e ad impostare l'intero sistema. Collegamento della Soundbar al TV Collega la soundbar ad un TV. Potrai così ascoltare l'audio dei programmi della TV attraverso la soundbar. Collegamento al TV via HDMI (ARC) La connessione HDMI supporta l'audio digitale ed è la migliore opzione di collegamento della soundbar. Se il TV supporta HDMI ARC, è possibile sentire l'audio del TV attraverso la soundbar utilizzando un solo cavo HDMI. HDMI HDMI (ARC)Uscita HDMI (ARC) Nota: Assicurati che la funzione HDMI CEC sul TV sia attivata. Collegamento al TV via Ottico La connessione Ottica supporta l'audio digitale ed è un'alternativa ad una connessione via cavo HDMI. Ingresso OTTICOUscita OTTICOOTTICO Nota: Assicurati di impostare l'audio del TV in modo da supportare degli "speaker esterni" e di disabilitare gli speaker integrati del TV.5 www.jbl.com Italiano

5) Casuale/ Ripetizione*

13) Modalità sonora**

14) Modalità notturna On / Off

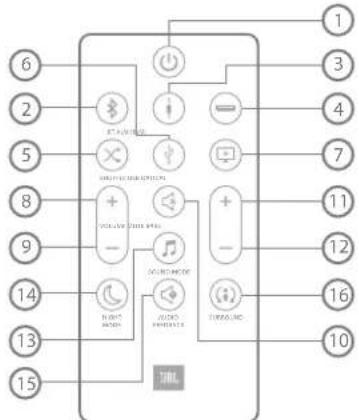

b. Come utilizzare il Telecomando

• Solo per la riproduzione da USB; cicla in sequenza casuale/ ripeti tutto/ ripeti uno/ off ** Cicla in sequenza fra le modalità audio standard/ movie/ music/ voice/ sports c. LED indicatore Sorgente USB BLUETOOTH AUX OTTICOHDMI ARC

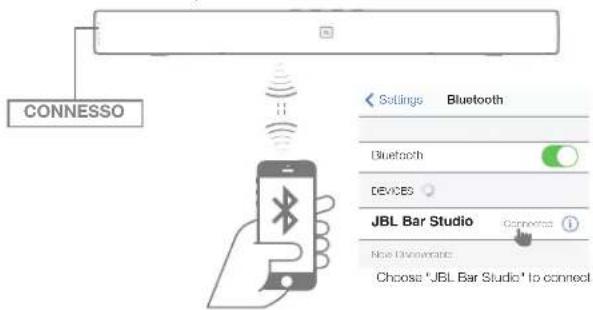

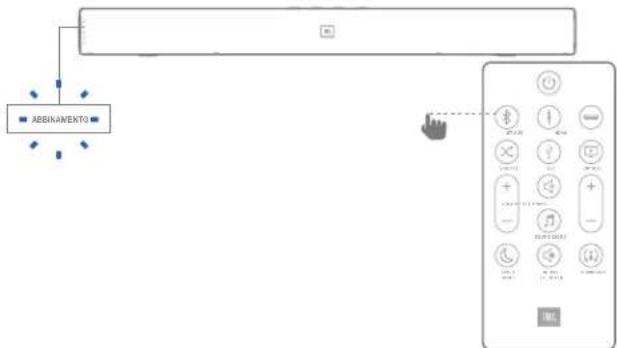

2. Come utilizzare il Bluetooth con la Soundbar

a) Premere il pulsante Bluetooth sul telecomando per attivare la sorgente Bluetooth

AUDIO FEEDBACKSOUND MODENIGHT

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND ABBINAMENTO b) Selezionare "JBL Bar Studio" per effettuare l'abbinamento con la soundbar Procedura: Impostazioni -> Bluetooth -> JBL Bar Studio Settings Bluetooth Bluetooth DEVICES JBL Bar Studio Now Discoverable Connected Choose "JBL Bar Studio" to connect CONNESSO Osservazione Tenere premuto il pulsante Bluetooth per 3 secondi se si desidera abbinare un altro dispositivo mobile

3. Come utilizzare un dispositivo USB

Riproduci attraverso la soundbar i file musicali memorizzati su una memoria USB.

1. Collega una memoria USB 2.0 sul retro della soundbar.

2. Premere il tasto "USB" sul telecomando. Se viene

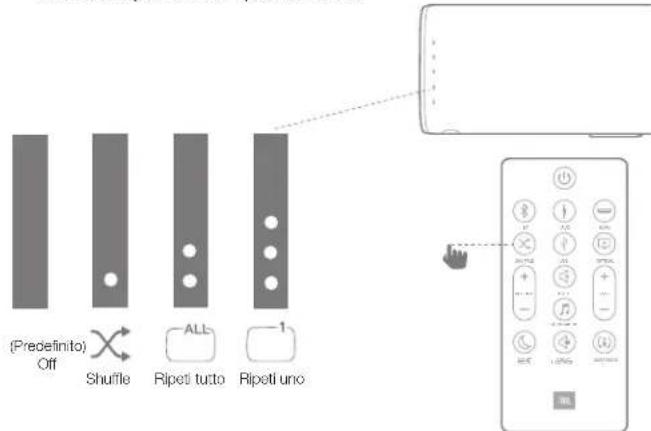

rilevata la memoria USB, la riproduzione musicale inizierà automaticamente. Shuffle Premere il pulsante "SHUFFLE" per passare in sequenza fra casuale/ripeti tutto/ ripeti uno/ off AUDIO FEEDBACK SOUND MODE NIGHT MODE

SURROUND Shuffle(Predefinito) Off Ripeti tutto Ripeti uno Prima di collegare un dispositivo USB, nota i seguenti aspetti:

• Lasequenzadiriproduzioneavvieneinbaseall'indirizzosico effettivo nel dispositivo USB.

• Questasoundbarpuòriprodurresololechecontengononumeri o caratteri inglesi. Altre lingue e simboli potrebbero non essere supportati.

• NonrimuovereildispositivoUSBmentreèincorsoil trasferimento di file.

• Nonèpossibileriprodurrelemusicali(MP3,WMA)con protezione DRM di siti web commerciali. Dispositivi USB compatibili

• AlcunidispositiviUSBpotrebberononesseresupportati. Requisiti dispositivo USB

• Idispositivicherichiedonounprogrammad'installazionesuun computer non sono supportati.

Non rimuovere il dispositivo USB mentre è in corso la riproduzione.

• PeridispositiviUSBconunamemoriaconsistente,potrebbero essere necessari alcuni minuti per il caricamento. La soundbar non supporta i dispositivi USB con più di 2000 file.

4. Modalità notturna

• Perunascoltosenzadisturbareivicini,lamodalitànotturna diminuisce il volume delle basse frequenze quando viene riprodotto del suono.

• Lamodalitànotturnaèdisponibilesoloperlecolonnesonore in Dolby Digital.

• PremereilpulsanteNIGHTMODE(modalitànotturna)per attivare o disattivare la modalità notturna. Comportamento LED Modalità notte On Il LED lampeggia in bianco per 2 volte, quindi rimane bianco fisso per 5 secondi Modalità notte Off Il LED lampeggia in bianco per 2 volte

Il riscontro sonoro attiva dei segnali acustici per la conferma dell'attivazione di alcune funzioni del prodotto. Quando il riscontro sonoro è ATTIVO, si sentiranno dei segnali sonori per specifiche azioni su JBL Bar Studio:

• Volumemassimoraggiunto

• ModalitàsurroundOn/off Comportamento LED Conferma sonora

Il LED lampeggia in bianco per 2 volte, quindi rimane bianco fisso per 5 secondi Conferma sonora Off Il LED lampeggia in bianco per 2 volte Premere e tenere premuto per 5 secondi il pulsante SOUND per ripristinare l'impostazione audio di default.

Utilizza il telecomando della TV per controllare la Soundbar 7a. Per la maggior parte dei televisori Samsung, LG, Sony e Vizio* La Soundbar risponde automaticamente ai comandi del telecomando del tuo TV. Le funzioni controllabili sono volume su/ giù e mute. Premere e tenere premuto il pulsante SHUFFLE sul telecomando della soundbar se si desidera disattivare questa funzione.

• Inalcunicasi,potrebbenonesserepossibilericonoscerele seguenti unità. -- HDD esterni -- Lettori di schede -- Dispositivi bloccati -- Dispositivi USB "hard type" -- Hub USB -- Utilizzo di cavi di prolunga USB -- iPhone/iPod/iPad -- Dispositivi Android

6. IMPOSTAZIONI DEL SUONO

Questa sezione ti aiuta a scegliere il suono ideale per i tuoi video o la tua musica. Prima di iniziare

• Effettuareicollegamentinecessaridescrittinelmanualeutente.

• Sullasoundbar,selezionarelasorgentecorrispondentepergli altri dispositivi Regolazione del volume

• Perriattivarel'audio,premeredinuovoilpulsanteMUTEo premere il pulsante VOLUME +/- Scelta dell'effetto sonoro

1. Modalità suono surround

• Provaun'esperienzasonoraimmersivaconlamodalitàsonora JBL surround.

• PremiilpulsanteSURROUNDperattivareodisattivarela modalità surround. Comportamento LED Surround On Il LED lampeggia in bianco per 2 volte, quindi rimane bianco fisso per 5 secondi Surround OFF Il LED lampeggia in bianco per 2 volte

• On:Creaun'esperienzad'ascoltosurround.

• Off:Suonostereoaduecanali.Idealeperl'ascoltodimusica.

• Sceglifralemodalitàaudiopredenitequellapiùadattaperi tuoi video e la tua musica.

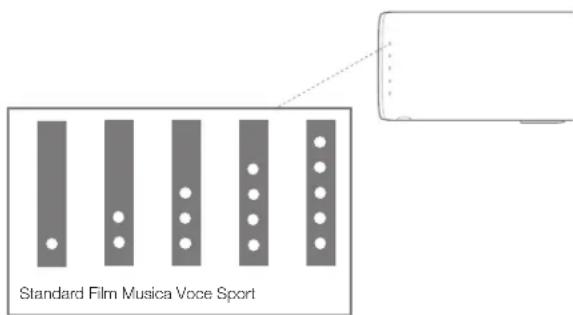

• PremiilpulsanteSOUNDperselezionareun'opzioneaudiodal display.

• SelezionalamodalitàSTANDARDsevuoigoderedelsuono originale.

• SelezionaunadellemodalitàMOVIE,MUSIC,VOICE,SPORT a seconda del contenuto che vuoi ascoltare.7 www.jbl.com Italiano VOLUME MUTE BASS SHUFFLE USB OPTICAL AUX HDMI >3 s
• Per i modelli di TV non compatibili, seguire la sezione 7b ed effettuare la procedura di programmazione del telecomando IR Nota: – Assicurati che l'uscita audio del TV sia impostata su "Speaker esterni". – Questa funzione potrebbe non funzionare correttamente su alcuni telecomandi. – Questa funzione non è attiva sui telecomandi LG Magic Remote – Questa funzione potrebbe non funzionare correttamente quando HDMI CEC è ATTIVO – Alcuni telecomandi potrebbero non funzionare correttamente se viene premuto ripetutamente il pulsante del volume. – Se il telecomando del tuo TV non è supportato, vai alla sezione seguente 7b ed effettua la programmazione IR. 7b. Per gli altri TV, effettuare la procedura di programmazione del telecomando IR Per programmare la soundbar per rispondere ai comandi del telecomando del televisore, seguire la seguente procedura. Innanzitutto, premere e tenere premuti insieme i pulsanti VOLUME+ e SOURCE per entrare nella modalità di programmazione. >5 s (1) Quindi, premere il tasto POWER (Accensione) sulla Soundbar e premere il tasto POWER del telecomando del televisore. (2)

AUDIO FEEDBACKSOUND MODENIGHT

MODE VOLUME MUTE BASSSHUFFLE USB OPTICALBT AUX HDMISURROUND (3) Seguire la stessa procedura per VOLUME - e VOLUME +. Per la funzione mute, premere entrambi i pulsanti VOLUME + e VOLUME - sulla Soundbar e premere il pulsante MUTE sul telecomando del televisore. Premere e tenere premuti nuovamente i tasti VOLUME+ e SOURCE sulla Soundbar per 5 secondi, ed ora la Soundbar risponderà ai comandi del telecomando del televisore*.

• A seconda del modello di TV, la soundbar potrebbe non rispondere al telecomando del proprio televisore.

Questa soundbar entra automaticamente in modalità di standby dopo 10 minuti di inattività dei pulsanti e di assenza di riproduzione audio/video da un dispositivo collegato.

2. Accensione automatica

La soundbar dispone di un rilevatore di segnale che accende automaticamente* l'unità quando rileva un segnale audio dall'ultima connessione rilevata, come per esempio la sorgente AUX, Ottico, Bluetooth o HDMI.

• A seconda dei modelli di TV o dei dispositivi sorgente, alcuni dispositivi potrebbero non essere in grado di attivare automaticamente la soundbar.

3. Ripristino impostazioni predefinite

Resetta questa soundbar alle impostazioni predefinite programmate in fabbrica.

• Inqualsiasimodalitàsorgente,tenerepremutoalungo il tasto VOLUME -, VOLUME+ e SOURCE sul pannello superiore della soundbar.

4. Aggiornamento software

In futuro JBL potrebbe offrire aggiornamenti per il firmware del sistema della soundbar. Se viene offerto un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB con memorizzato l'aggiornamento del firmware nella porta USB della soundbar. Visita il sito www.JBL.com o contatta il call center JBL per ricevere ulteriori informazioni sul download dei file di aggiornamento.

• Alimentazioneiningresso :19VDC,2,0A

• Potenzamassimatotale : 30W

• Tipodimodulazione : GFSK,π/4DQPSK, 8DPSK Dimensioni e peso prodotto

• Pesodell'imballo(lordo) : 2,76kg\6,1lbs8 HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com © 2017 HARMAN International Industries, Incorporated. Tutti i diritti riservati. JBL è un marchio di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o in altri Paesi. Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso. Il marchio e i loghi Bluetooth

sono marchi di fabbrica registrati e sono di proprietà della Bluetooth SIG, Inc., e qualsivoglia uso di tali marchi da parte di HARMAN International Industries, Incorporated avviene in base a licenza. Altri marchi di fabbrica e marchi commerciali sono di proprietà dei rispettivi proprietari. I termini HDMI, il logo HDMI e High- Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi. Dolby, Dolby Audio, Pro Logic, e il simbolo della doppia D sono marchi di fabbrica di Dolby Laboratories. TR04281_A Nota:JBLBarStudiopuòsupportaresoloaudioconuna frequenzadicampionamento<=96K,manonpuòsupportare uncontenutoaudio>96K.Sesiriproduconocontenutiaudiocon frequenze>96K,potrebberovericarsidelledistorsioni.

10. riSoLuzione dei ProBLeMi

In caso di problemi nell'utilizzo di questo prodotto, controllare i seguenti punti prima di richiedere assistenza. Sistema L' unità non si accende.

• Controllareseilcavodialimentazioneècollegatoallapresadi corrente ed alla soundbar. Audio Nessun suono dalla soundbar.

• Ripristinalasoundbaralleimpostazionidifabbricapremendoe tenendo premuto i pulsanti VOLUME -, VOLUME+ e SOURCE sul pannello superiore della soundbar. Dopo la regolazione delle impostazioni audio il suono è strano

• Ripristinaleimpostazioniaudiotenendopremutoilpulsante SOUND sul telecomando per 5 secondi. Suono distorto o eco.

• Sesiriproducel'audiodeltelevisoreattraversolasoundbar, accertarsi che il televisore sia in mute. Bluetooth Non si riesce a collegare un dispositivo sorgente alla Soundbar.

• NonèstataattivatalafunzioneBluetoothdeldispositivo sorgente. Consultare il manuale utente del dispositivo sorgente su come attivare la funzione.

• LasoundbarègiàcollegataadunaltrodispositivoBluetooth. Tieni premuto il pulsante Bluetooth sul telecomando per scollegare il dispositivo sorgente collegato, quindi riprova.

• RiavviareildispositivoBluetootheprovaredinuovoadassociarlo alla Soundbar. La qualità della riproduzione audio da un dispositivo Bluetooth collegato è scadente.

• LaricezioneBluetoothèscadente.Avvicinaildispositivo sorgente alla soundbar o rimuovi eventuali ostacoli tra il dispositivo sorgente e la soundbar. Il dispositivo Bluetooth collegato si collega e si scollega in continuazione.

• LaricezioneBluetoothèscadente.Avvicinailtuodispositivo sorgente alla soundbar o rimuovi eventuali ostacoli tra il tuo dispositivo Bluetooth e la soundbar.

• InalcunidispositiviBluetooth,laconnessioneBluetoothviene disattivataautomaticamenteperrisparmiareenergia.Ciònon indica alcun malfunzionamento della soundbar. Telecomando Il telecomando non funziona.

• Controllaselebatteriesonoscaricheesostituiscilecondelle batterie nuove.
