MANUAL DE USUARIO Diablo 152 TOPCOM

1 Botones (vea la hoja para ver la figura)

1. Botón de Silencio

2. Botón de Volver a Marcar / Pausa ☐/P

3. Botón de Colgar/Botón de Apagar 📞/

4. Botones numéricos

5. Bloqueo de tecla oπ

6. Botón de contestador automático

7. Destello R/ INT

8. Desplazamiento Hacia Abajo ▼

9. Botón de Descolgar

10. Registro de llamada/Desplazamiento Hacia Arriba 📧 / ▲

11. Botón de Programa/Memoria → /

12. Botón de hojear •» (para recuperar el microteléfono)

13. Indicador de carga/ En línea (LED)

2 Pantalla

	Está en líneaINT = Comunicación internaEXT = Comunicación externa		Hay más dígitos a la izquierdaHay más dígitos a la derecha
	Números nuevos en la lista de llamadas		Modo de programa
	El teclado está bloqueado.	- x -hh:mm	x = número del microteléfonoHora: hh = horas, mm = minutos
	La antena indica la calidad de la recepción¡La antena parpadea cuando el microteléfono está fuera de alcance!		Llamadas Contestadas/No contestadas
	Se están recuperando u organizando los registros de memoria		- Fijo = Contestador Automático Encendido- Parpadeando = Mensajes nuevos

3 Instalación (Vea la figura en la pagina plegada)

4 Indicación de batería baja

Cuando la batería esté vacía, el microteléfono no seguirá funcionando. Batería llena □ Batería vacía

Cuando esté en medio de una conversación y la batería esté casi vacía, el microteléfono emitirá una señal de aviso. Ponga el microteléfono en la unidad base para cargarlo.

5 Funcionamiento

5.1 Llamadas salientes

5.1.1 Hacer una llamada telefónica o volver a macar uno de los 5 últimos números

Introduzca el número de teléfono deseado o pulse la tecla de Volver a Marcar ○ para marcar uno de los 5 últimos números → pulse las teclas de desplazamiento ▲ ▼ varias veces hasta que aparezca en la pantalla el número deseado → Pulse el botón de Descolgar ↗ para marcar → Pulse el botón de colgar 📞 cuando quiera terminar la llamada.

Nota: Pulse el botón de Silencio ✉ durante una conversación para desactivar o activar el micrófono.

Nota: Puede poner el volumen entre 1-5 pulsando el botón de desplazarse ▲ ▼.

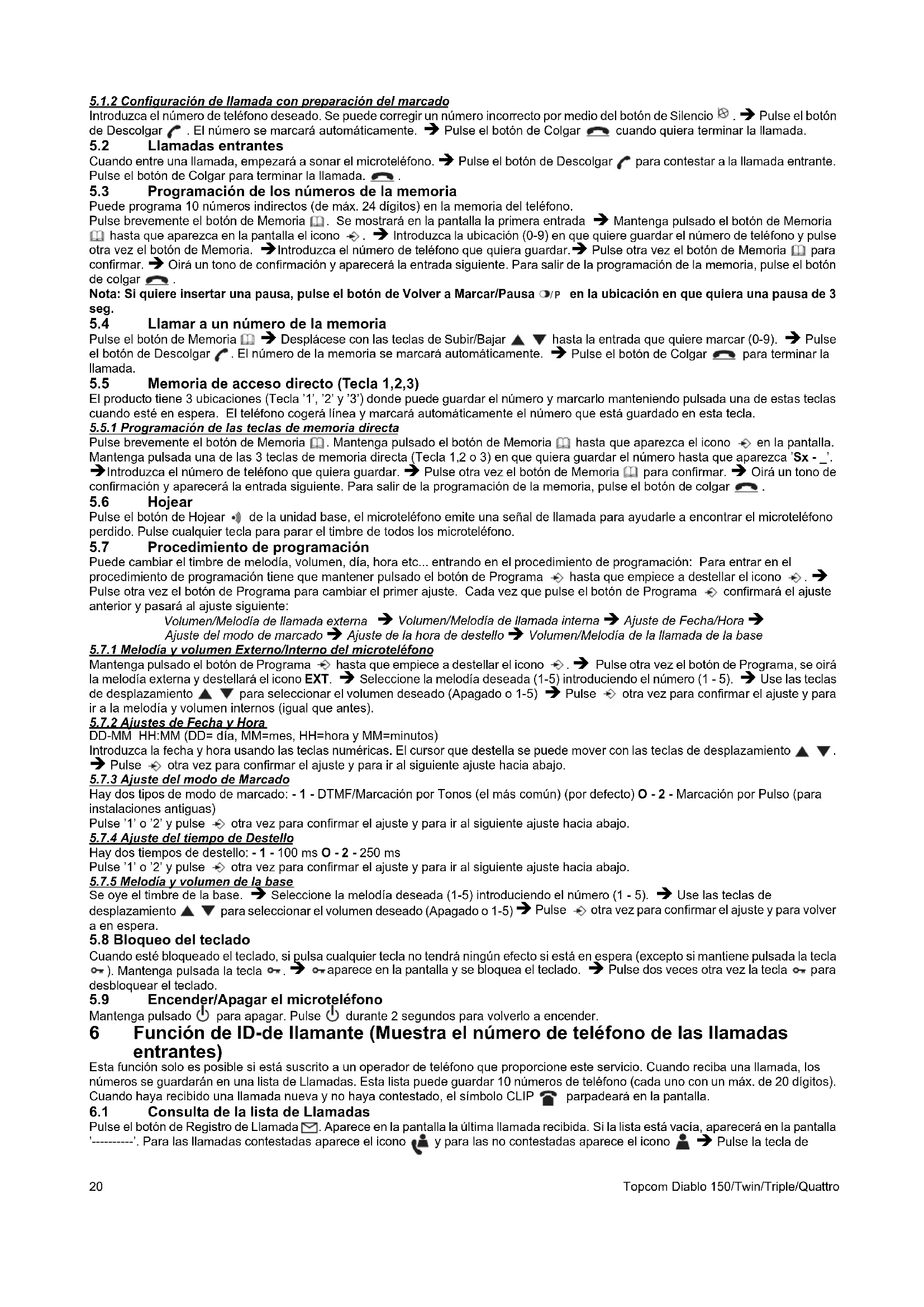

5.1.2 Configuración de llamada con preparación del marcado

Introduzca el número de teléfono deseado. Se puede corregir un número incorrecto por medio del botón de Silencio ⊗. → Pulse el botón de Descolgar ↗. El número se marcará automáticamente. → Pulse el botón de Colgar ↖ cuando quiera terminar la llamada.

5.2 Llamadas entrantes

Cuando entre una llamada, empezará a sonar el microteléfono. → Pulse el botón de Descolgar ↗ para contestar a la llamada entrante. Pulse el botón de Colgar para terminar la llamada. 📞.

5.3 Programación de los números de la memoria

Puede programa 10 números indirectos (de máx. 24 dígitos) en la memoria del teléfono.

Pulse brevemente el botón de Memoria 📄. Se mostrará en la pantalla la primera entrada → Mantenga pulsado el botón de Memoria hasta que aparezca en la pantalla el icono ➕. → Introduzca la ubicación (0-9) en que quiere guardar el número de teléfono y pulse otra vez el botón de Memoria. → Introduzca el número de teléfono que quiera guardar. → Pulse otra vez el botón de Memoria 📄 para confirmar. → Oirá un tono de confirmación y aparecerá la entrada siguiente. Para salir de la programación de la memoria, pulse el botón de colgar 📄.

Nota: Si quiere insertar una pausa, pulse el botón de Volver a Marcar/Pausa ☐/P en la ubicación en que quiera una pausa de 3 seg.

5.4 Llamar a un número de la memoria

Pulse el botón de Memoria 📄 → Desplácese con las teclas de Subir/Bajar ▲ ▼ hasta la entrada que quiere marcar (0-9). → Pulse el botón de Descolgar ⚫. El número de la memoria se marcará automáticamente. → Pulse el botón de Colgar 📋 para terminar la llamada.

5.5 Memoria de acceso directo (Tecla 1,2,3)

El producto tiene 3 ubicaciones (Tecla '1', '2' y '3') donde puede guardar el número y marcarlo manteniendo pulsada una de estas teclas cuando esté en espera. El teléfono cogerá línea y marcará automáticamente el número que está guardado en esta tecla.

5.5.1 Programación de las teclas de memoria directa

Pulse brevemente el botón de Memoria 📄. Mantenga pulsado el botón de Memoria 📄 hasta que aparezca el icono ➔ en la pantalla. Mantenga pulsada una de las 3 teclas de memoria directa (Tecla 1,2 o 3) en que quiera guardar el número hasta que aparezca 'Sx - _'. ➔ Introduzca el número de teléfono que quiera guardar. ➔ Pulse otra vez el botón de Memoria 📄 para confirmar. ➔ Oirá un tono de confirmación y aparecerá la entrada siguiente. Para salir de la programación de la memoria, pulse el botón de colgar 📄.

5.6 Hojear

Pulse el botón de Hojear • de la unidad base, el microteléfono emite una señal de llamada para ayudarle a encontrar el microteléfono perdido. Pulse cualquier tecla para parar el timbre de todos los microteléfono.

5.7 Procedimiento de programación

Puede cambiar el timbre de melodía, volumen, día, hora etc... entrando en el procedimiento de programación: Para entrar en el procedimiento de programación tiene que mantener pulsado el botón de Programa ➔ hasta que empiece a destellar el icono ➔. ➔ Pulse otra vez el botón de Programa para cambiar el primer ajuste. Cada vez que pulse el botón de Programa ➔ confirmará el ajuste anterior y pasará al ajuste siguiente:

Volumen/Melodía de llamada externa → Volumen/Melodía de llamada interna → Ajuste de Fecha/Hora → Ajuste del modo de marcado → Ajuste de la hora de destello → Volumen/Melodía de la llamada de la base

5.7.1 Melodia y volumen Externo/Interno del microteléfono

Mantenga pulsado el botón de Programa ➔ hasta que empiece a destellar el icono ➔. ➔ Pulse otra vez el botón de Programa, se oirá la melodía externa y destellará el icono EXT. ➔ Seleccione la melodía deseada (1-5) introduciendo el número (1 - 5). ➔ Use las teclas de desplazamiento ▲ ▼ para seleccionar el volumen deseado (Apagado o 1-5) ➔ Pulse ➔ otra vez para confirmar el ajuste y para ir a la melodía y volumen internos (igual que antes).

5.7.2 Ajustes de Fecha y Hora

DD-MM HH:MM (DD= día, MM=mes, HH=hora y MM=minutos)

Introduzca la fecha y hora usando las teclas numéricas. El cursor que destella se puede mover con las teclas de desplazamiento ▲ ▼. → Pulse ➕ otra vez para confirmar el ajuste y para ir al siguiente ajuste hacia abajo.

5.7.3 Ajuste del modo de Marcado

Hay dos tipos de modo de marcado: - 1 - DTMF/Marcación por Tonos (el más común) (por defecto) O - 2 - Marcación por Pulso (para instalaciones antiguas)

Pulse '1' o '2' y pulse → otra vez para confirmar el ajuste y para ir al siguiente ajuste hacia abajo.

5.7.4 Ajuste del tiempo de Destello

Hay dos tiempos de destello: - 1 - 100 ms O - 2 - 250 ms

Pulse '1' o '2' y pulse ➔ otra vez para confirmar el ajuste y para ir al siguiente ajuste hacia abajo.

5.7.5 Melodía y volumen de la base

Se oye el timbre de la base. → Seleccione la melodía deseada (1-5) introduciendo el número (1 - 5). → Use las teclas de desplazamiento ▲ ▼ para seleccionar el volumen deseado (Apagado o 1-5) → Pulse → otra vez para confirmar el ajuste y para volver a en espera.

5.8 Bloqueo del teclado

Cuando esté bloqueado el teclado, si pulsa cualquier tecla no tendrá ningún efecto si está en espera (excepto si mantiene pulsada la tecla o π ). Mantenga pulsada la tecla o π . → o π aparece en la pantalla y se bloquea el teclado. → Pulse dos veces otra vez la tecla o π para desbloquear el teclado.

5.9 Encender/Apagar el microteléfono

Mantenga pulsado ⏻ para apagar. Pulse ⏻ durante 2 segundos para volverlo a encender.

6 Función de ID-de llamante (Muestra el número de teléfono de las llamadas entrantes)

Esta función solo es posible si está suscrito a un operador de teléfono que proporcione este servicio. Cuando reciba una llamada, los números se guardarán en una lista de Llamadas. Esta lista puede guardar 10 números de teléfono (cada uno con un máx. de 20 dígitos). Cuando haya recibido una llamada nueva y no haya contestado, el símbolo CLIP 📞 parpadeará en la pantalla.

6.1 Consulta de la lista de Llamadas

Pulse el botón de Registro de Llamada 📋. Aparece en la pantalla la última llamada recibida. Si la lista está vacía, aparecerá en la pantalla '----'. Para las llamadas contestadas aparece el icono 🎥 y para las no contestadas aparece el icono 🎥 → Pulse la tecla de

programa ➤ para mostrar otros dígitos (si tiene más de 12) o para mostrar la fecha y hora. ➤ Use las teclas de desplazamiento ▲ para desplazarse a la llamada anterior. Cuando llegue arriba o abajo de la lista sonará un tono de error ➤ Puede salir de la lista de Llamadas pulsando el botón de colgar 📞. Puede marcar el número pulsando el botón de descolgar ⚙.

7 Contestador Automático

El Diablo tiene un contestador automático digital interno con una capacidad de grabación de 11 min. Se puede poner en funcionamiento el contestador automático desde el microteléfono y remotamente. Destaca la posibilidad de grabar dos mensajes salientes (OGM 1 y OGM 2) (máximo de 3 min.).

Hay 2 posibilidades:

• Con OGM 1, el que llama tiene la posibilidad de dejar un mensaje
• Con OGM 2, solo se da el mensaje saliente sin que el que llama tenga la oportunidad de dejar un mensaje
  Una voz interna dará distinta información, como día y hora de la llamada, además de ajustes como el Código de seguridad, tonos de timbre,... El idioma de la voz interna depende del país de venta (inglés o alemán).
  El tiempo de grabación máx. para cada mensaje entrante = 2 min.

7.1 Pantalla

El icono TAM 🔐 aparecerá cuando el contestador automático esté encendido. Empieza a destellar si se han recibido mensajes nuevos (sin tener en cuenta si el modo de contestador está Encendido/apagado). Si el contestador automático está apagado, aparecerá el icono 🔐.

El icono 📞 🐎 destellará deprisa si la memoria interna está llena y no se pueden grabar mensajes nuevos.

Cuando se entre en el modo de contestador automático (vea más abajo) la pantalla mostrará lo siguiente si:

- Si no se ha recibido ningún mensaje nuevo: '----' y un icono ○○ destellando.

- Si se han recibido mensajes nuevos la unidad empezará a reproducir los mensajes y mostrará '-NN- -MM-'. NN = total de mensajes y MM = número del mensaje que se está reproduciendo actualmente.

7.2 Entrada en el modo de control de Contestador

Para poner en funcionamiento el contestador automático tiene que pulsar la tecla de contestador automático 📄. Si tiene mensajes nuevos los mensajes se reproducirán en el microteléfono. Si ya se han reproducido todos los mensajes nuevos se pueden borrar los mensajes nuevos si se pulsa 🔒 dentro de los 8 segundos siguientes al final del último mensaje.

Para salir del modo de control del contestador, pulse otra vez la tecla 📄. Si no se recibe ninguna instrucción durante 8 segundos, la unidad pasará a inactiva.

Las siguientes funciones están disponibles bajo cada una de las teclas numéricas:

'1' Para oír el menú principal
'2' Reproduce todos los mensajes
'3' Reproduce los mensajes nuevos ▷
'4' Vuelve para atrás durante la reproducción de un mensaje
'5' Borra mensajes ∅
'6' Salta hacia delante durante la reproducción de un mensaje ▶▶
'7' Enciende o Apaga el contestador
'8' Para oír el menú de mensaje saliente
'9' Para poner el código de seguridad
'0' Para poner el día
'*' Para poner lo que tardará el contestador
'# Para grabar una memo

7.2.1 Encender/Apagar el Contestador Automático

Si está encendido el contestador automático, aparece el icono ○○ en la pantalla en espera (o parpadea cuando hay mensajes nuevos) y el contestador descolgará automáticamente la línea después de un número de llamadas (§ 7.2.2 ). Para Encenderlo o Apagarlo, pulse '7'. Incluso si el contestador automático está apagado, el contestador descolgará automáticamente después de 10 llamadas para permitir la activación remota (§ 7.4).

7.2.2 Aiuste del Número de Llamadas

El número de llamadas después de las que contestará el contestador automático se puede poner desde

2 - 9 y TS (Ahorrador de cuotas). El ajuste estándar es 6 llamadas. En el modo Ahorrador de cuota, el contestador contestará después de 6 llamadas si no hay mensajes nuevos, y después de 2 llamadas si hay mensajes nuevos. Si no hay mensajes nuevos y llama a su contestador para revisar sus mensajes remotamente (§ 7.4), puede colgar después de la 2ª llamada. No tiene que pagar la cuota de conexión y sabe que no tiene ningún mensaje nuevo.

Pulse dos veces la tecla de '*' para comprobar el número de llamadas actual. Una voz reproducirá el número de llamadas actual.

Pulse la tecla de '*' seguida de la tecla de '#' para poner el número de tonos de llamada. Introduzca el número de llamadas que quiere (2-9) o pulse '1' para poner el ahorrador de cuota.

7.2.3 Ajuste del día

Pulse '0' seguido de '*' para oír el día actual.

Pulse '0' seguido de '#' para poner el día. Introduzca el día '1= domingo, 2= lunes...7= sábado'

Si se ha introducido correctamente el día, la unidad anunciará el ajuste nuevo.

7.2.4 Memoria Llena

Si la memoria está llena, el icono de contestador encendido/apagado destellara rápidamente en la pantalla (0,5 seg.

ENCENDIDO/APAGADO). Si está encendido el contestador automático y entra una llamada, el contestador reproducirá automáticamente el OGM 2 (función del contestador automático sin grabación de mensaje del que llama).

Cuando se escuchen los mensajes, la voz interna anunciará que la memoria está llena y luego se reproducirán los mensajes.

Borre alguno o todos los mensajes después de escucharlos. Habrá memoria libre otra vez.

7.2.5 Programación del Código de Seguridad

El código de seguridad es un código de 3 dígitos que se usa para manejar el contestador remotamente (§ 7.4). El código de seguridad puesto por defecto es '123'. Puede oir el código de seguridad actual introduciendo '9' seguido de la tecla de '#'.

Para poner un código de seguridad nuevo pulse '9' + '*'. Introduzca el código nuevo (3 dígitos) después del tono y confirme con la tecla #'.

7.2.6 Grabación y selección de un mensaje Saliente

Pulse '8' para entrar en el menú de mensaje saliente. Están disponibles las siguientes opciones:

'1' Para oír el menú principal

'2' Para reproducir el OGM puesto actualmente
'3' Para grabar el OGM 1
'4' Para grabar el OGM 2
'5' Para seleccionar el OGM 1
'6' Para seleccionar el OGM 2
'8' Para oír otra vez el menú OGM

7.3 Funcionamiento

Si se recibe una llamada y está encendido el contestador automático, el contestador contestará automáticamente a la llamada después del número de llamadas puesto. Si se ha seleccionado el mensaje saliente 1, se reproducirá el mensaje, se oirá un pitido y el llamante puede dejar un mensaje (de un máx. de 3 minutos). Si se ha seleccionado el mensaje saliente 2, después del pitido, se desconectará automáticamente la línea. El llamante no tiene la posibilidad de dejar un mensaje.

Nota: Si, mientras está descolgado, no se dice nada durante 8 segundos, la línea se desconectará automáticamente.

7.3.1 Identificación de llamadas

Esta función es interesante si solo quiere contestar a determinadas llamadas. Mientras entra una llamada se puede identificar la llamada y oír quien está llamando. Puede oír el mensaje saliente y al comunicante que está dejando un mensaje pulsando la tecla de Contestador Automático...

7.3.2 Grabación de un Memo

Un meno se considera un mensaje entrante que puede recoger después el usuario. El tiempo de grabación máx. para cada un memo es de 3 minutos.

Pulse la tecla de Contestador Automático 📄 y 📋. Empiece a hablar después del tono y pulse “#” para parar la grabación.

7.3.3 Reproducción de Mensajes Entrantes y Memos

Pulse la tecla de Contestador Automático para entrar en el modo de Contestador.

Pulse ▶ para reproducir todos los mensajes y memos.

Pulse ▷ para reproducir solo los mensajes y memos nuevos.

Para cada mensaje, la voz interna dará el día y la hora en que se grabó el mensaje.

Durante la reproducción, puede:

Ir al comienzo del mensaje actual pulsando una vez la tecla ◀◀.

Ir al mensaje anterior pulsando dos veces la tecla ◀◀.

Interrumpir la reproducción pulsando la tecla ▶. Pulse otra vez ▶ para volver a la reproducción.

Ir al mensaje siguiente pulsando ▶▶.

7.3.4 Eliminación de Mensajes

a. Eliminación de uno en uno durante la reproducción

Comience la reproducción del mensaje como se explicó más arriba.

Durante la reproducción del mensaje que queremos borrar, pulse ∅.

El contestador empezará a reproducir el mensaje siguiente.

b. Eliminación de todos los mensajes

Después de haber escuchado todos los mensajes, la voz interna le preguntará si borra todos los mensajes.

Pulse ∅ para confirmar. Después de pulsar borrar, la voz interna confirma que se han borrado todos los mensajes.

7.4 Funcionamiento Remoto

El contestador automático puede funcionar remotamente usando un teléfono de marcación por tonos (sistema de selección de tono DTMF).

El control remoto funciona con un menú.

7.4.1 Para entrar en el funcionamiento remoto

• Llame a su contestador.
• El contestador automático descolgará la línea, oirá el mensaje saliente y un pitido.
• Después del pitido, pulse prolongadamente '*'. La unidad le pedirá que introduzca el código VIP.
• Marque despacio el Código de Seguridad (por defecto 123).
• Si el Código de Seguridad es incorrecto, la unidad lo confirmará y le pedirá que lo vuelva a introducir. Si el Código de Seguridad es correcto y la unidad tiene mensajes nuevos, empezará a decir el número de mensajes nuevos y a reproducirlos. Cuando se hayan reproducido todos los mensajes, la unidad le pedirá que pulse '5' para borrar los mensajes reproducidos actualmente, o '1' para oír el menú principal.
• Si la unidad no tiene mensajes nuevos, se lo dirá y le pedirá que pulse '1' para ir al menú principal.
