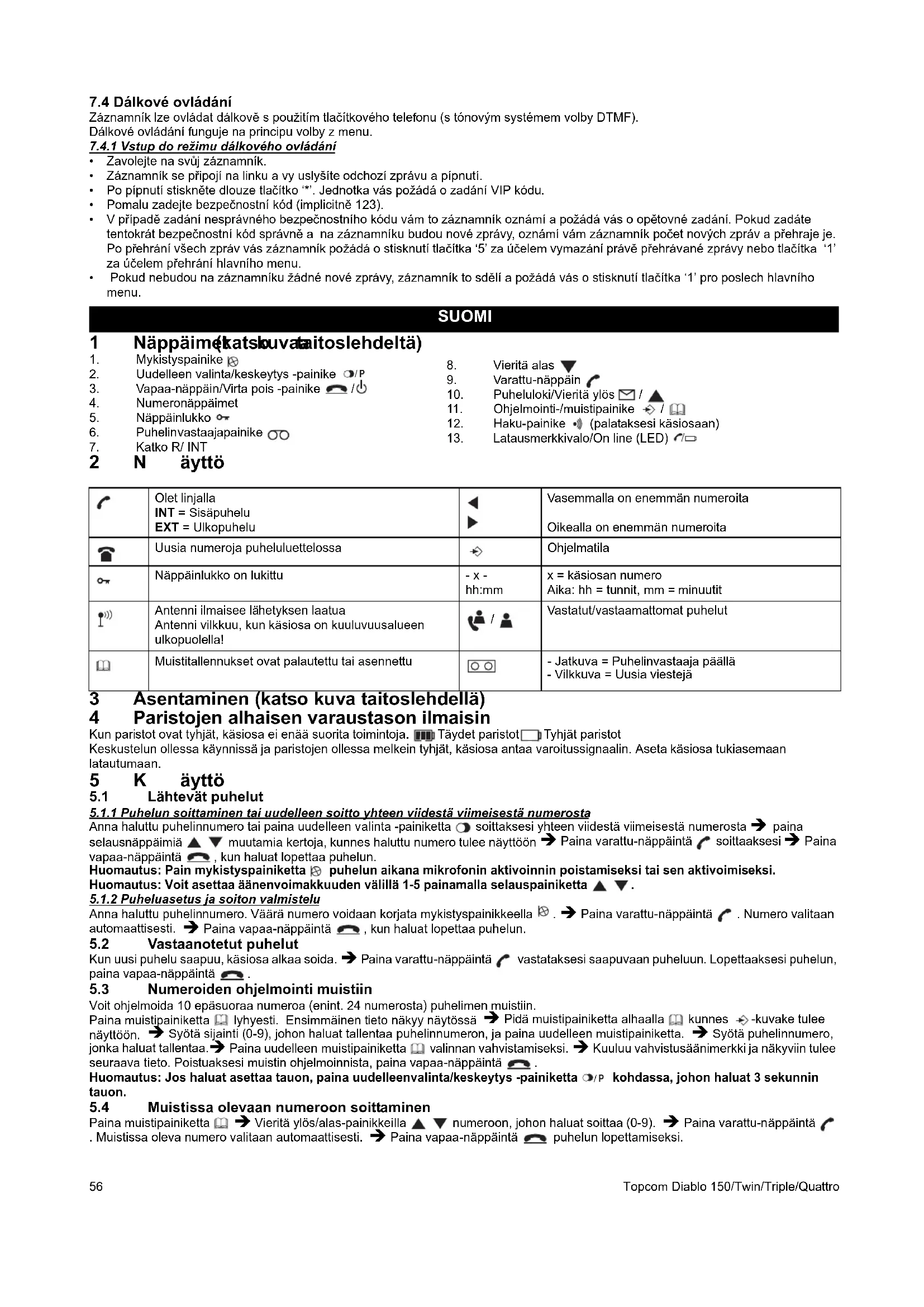

KÄYTTÖOHJE Diablo 152 TOPCOM

2. Uudelleen valinta/keskeytys -painike

3. Vapaa-näppäin/Virta pois -painike /

6. Puhelinvastaajapainike

7.Katko R/ INT 2Näyttö 3 Asentaminen (katso kuva taitoslehdellä) 4Paristojen alhaisen varaustason ilmaisin Kun paristot ovat tyhjät, käsiosa ei enää suorita toimintoja. Täydet paristot Tyhjät paristot Keskustelun ollessa käynnissä ja paristojen ollessa melkein tyhjät, käsiosa antaa varoitussignaalin. Aseta käsiosa tukiasemaan latautumaan. 5Käyttö

5.1 Lähtevät puhelut

5.1.1 Puhelun soittaminen tai uudelleen soitto yhteen viidestä viimeisestä numerosta

Anna ha luttu puhelinnumero tai paina uudelleen valinta -painiketta soittaksesi yhteen viidestä viimeisestä numerosta Î paina selausnäppäimiä muutamia kertoja, kunnes haluttu numero tulee näyttöön Î Paina varattu-näppäintä soittaaksesi Î Paina vapaa-näppäintä , kun haluat lopettaa puhelun. Huomautus: Pain mykistyspainiketta puhelun aikana mikrofonin aktivoinnin poistamiseksi tai sen aktivoimiseksi. Huomautus: Voit asettaa äänenvoimakkuuden välillä 1-5 painamalla selauspainiketta .

5.1.2 Puheluasetus ja soiton valmistelu

Anna haluttu puhelinnumero. Väärä numero voidaan korjata mykistyspainikkeella . Î Paina varattu-näppäintä . Numero valitaan automaattisesti. Î Paina vapaa-näppäintä , kun haluat lopettaa puhelun.

5.2 Vastaanotetut puhelut

Kun uusi puhelu saapuu, käsiosa alkaa soida. Î Paina varattu-näppäintä vastataksesi saapuvaan puheluun. Lopettaaksesi puhelun, paina vapaa-näppäintä .

5.3 Numeroiden ohjelmointi muistiin

Voit ohjelmoida 10 epäsuoraa numeroa (enint. 24 numerosta) puhelimen muistiin. Paina muistipainiketta lyhyesti. Ensimmäinen tieto näkyy näytössä Î Pidä muistipainiketta alhaalla kunnes -kuvake tulee näyttöön. Î Syötä sijainti (0-9), johon haluat tallentaa puhelinnumeron, ja paina uudelleen muistipainiketta. Î Syötä puhelinnumero, jonka haluat tallentaa. Î Paina uudelleen muistipainiketta valinnan vahvistamiseksi. Î Kuuluu vahvistusäänimerkki ja näkyviin tulee seuraava tieto. Poistuaksesi muistin ohjelmoinnista, paina vapaa-näppäintä . Huomautus: Jos haluat asettaa tauon, paina uudelleenvalinta/keskeytys -painiketta kohdassa, johon haluat 3 sekunnin tauon.

5.4 Muistissa olevaan numeroon soittaminen

Paina muistipainiketta Î Vieritä ylös/alas-painikkeilla numeroon, johon haluat soittaa (0-9). Î Paina varattu-näppäintä . Muistissa oleva numero valitaan automaattisesti. Î Paina vapaa-näppäintä puhelun lopettamiseksi. Olet linjalla INT = Sisäpuhelu EXT = Ulkopuhelu Vasemmalla on enemmän numeroita Oikealla on enemmän numeroita Uusia numeroja puheluluettelossa Ohjelmatila Näppäinlukko on lukittu - x - hh:mm x = käsiosan numero Aika: hh = tunnit, mm = minuutit Antenni ilmaisee lä hetyksen laatua Antenni vilkkuu, kun käsiosa on kuuluvuusalueen ulkopuolella!

Vastatut/vastaamattomat puhelut Muistitallennukset ovat palautettu tai asennettu - Jatkuva = Puhelinvastaaja päällä - Vilkkuva = Uusia viestejä SUOMI

10. Puheluloki/Vieritä ylös /

11. Ohjelmointi-/muistipainike /

12.Haku-painike (palataksesi käsiosaan)

13. Latausmerkkivalo/On line (LED)

5.5 Pikanäppäimet (Näppäin 1, 2, 3)

Tuotteessa on kolme sijaintia (näppäimet 1, 2 ja 3), joihin voit tallentaa numeron, ja soittaa siihen pitämällä alhaalla valmiustilassa yhtä näistä näppäimistä. Puhelin valitsee automaattisesti linjan ja soittaa numeroon, joka on tallennettu kyseiseen näppäimeen.

5.5.1 Pikanäppäinten ohjelmointi

Paina muistipainiketta lyhyesti. Pidä muistipainiketta alhaalla kunnes -kuvake tulee näyttöön. Pidä alhaalla yhtä kolmesta pikanäppäimestä (näppäin 1, 2 tai 3), johon haluat tallentaa numeron, kunnes Sx - _ tulee näkyviin. Î Syötä puhelinnumero, jonka haluat tallentaa. Î Paina muistipainiketta uudelleen valinnan vahvistamiseksi. Î Kuuluu vahvistusäänimerkki ja näkyviin tulee seuraava tieto. Poistuaksesi pikanäppäinohjelmoinnista, paina vapaa-näppäintä .

Paina hakunäppäintä tukiasemassa, käsiosa lähettää soittosignaalin, joka auttaa sinua löytämään kadonneen käsiosan. Soittoäänen sammuttamiseksi paina mitä tahansa käsiosan näppäintä.

5.7 Ohjelmointitoimenpiteet

Voit vaihtaa soittoäänen, äänenvoimakkuuden, päivän, ajan jne. menemällä ohjelmointitoimenpiteisiin: Päästäksesi ohjelmointitoimenpiteisiin sinun on pidettävä alhaalla ohjelmointipainiketta , kunnes kuvake alkaa vilkkua. Î Paina ohjelmointipainiketta uudelleen vaihtaaksesi ensimmäisen asetuksen. Joka kerta, kun painat ohjelmointipainiketta , vahvistat edellisen asetuksen ja hyppäät seuraavaan asetukseen: Ulkoinen soittoäänen voimakkuus/melodia Î Sisäinen soittoäänen voimakkuus/melodia Î Päiväys/aika-asetus Î Valintatilan asetus Î Katkosajan asetus Î Tukiaseman soittoäänen voimakkuus/melodia

5.7.1 Käsiosan ulkoinen/sisäinen melodia ja äänenvoimakkuus

Pidä ohjelmointipainiketta alhaalla kunnes kuvake alkaa vilkkua. Î Paina ohjelmointipainiketta uudelleen, kuuluu ulkoinen melodia ja EXT-kuvake vilkkuu. Î Valitse haluttu melodia (1-5) syöttämällä numero (1 - 5). Î Käytä selausnäppäimiä valitaksesi haluttu äänenvoimakkuus (Off (Ei käytössä) tai 1-5) Î Paina uudelleen asetuksen vahvistamiseksi ja mene sisäiseen melodiaan ja äänenvoimakkuuteen (sama kuin yllä).

5.7.2 Päiväyksen ajan asettaminen

DD-MM HH:MM (DD = päivä, MM = kuukausi, HH = tunnit ja MM=minuutit) Syötä päiväys ja aika numeronäppäimillä. Vilkkuvaa kohdistinta voi siirtää selausnäppäimillä . Î Paina uudelleen asetuksen vahvistamiseksi ja mene seuraavaan asetukseen alapuolella.

5.7.3 Valintatilan asettaminen

Valintamuotoja on kaksi: - 1 - DTMF/äänitaajuusvalinta (yleisin) (oletusarvo) TAI - 2 - Pulssitaajuusvalinta (vanhemmissa asennuksissa) Paina 1 tai 2 ja paina uudelleen asetuksen vahvistamiseksi ja mene seuraavaan asetukseen alapuolella.

5.7.4 Katkosajan asettaminen

Käytettävissä on kaksi katkosaikaa: - 1 - 100 ms TAI - 2 - 250 ms Paina 1 tai 2 ja paina uudelleen asetuksen vahvistamiseksi ja siirry seuraavaan asetukseen alapuolella.

5.7.5 Tukiaseman melodia ja äänenvoimakkuus

Kuuluu tukiaseman soittoääni. Î Valitse haluttu melodia (1-5) syöttämällä numero (1 - 5). Î Käytä selausnäppäimiä valitaksesi halutun äänenvoimakkuuden (Off (Ei käytössä) tai 1-5) Î Paina uudelleen asetuksen vahvistamiseksi ja mene takaisin valmiustilaan.

Kun näppäimistö on lukittu, minkään näppäimen painamisella ei ole vaikutusta valmiustilassa (paitsi -näppäimen alhaalla pitäminen). Pidä -näppäintä painettuna. Î tulee näyttöön ja näppäimistö on lukittu. Î Paina kahdesti -näppäintä uudelleen vapauttaaksesi näppäimistön lukituksesta.

5.9 Käsiosan päälle/pois päältä (ON/OFF) kytkeminen

Paina ja pidä alhaalla -painiketta käsiosan pois päältä kytkemiseksi. Paina -painiketta 2 sekuntia käsiosan takaisin päälle kytkemiseksi. 6 Soittajan tunnistustoiminto (Caller-ID) (näyttää tulevien puheluiden numerot) Tämä toiminto on mahdollinen vain, jos olet tilannut sen puhelinoperaattorilta, jolla on tämä palvelu valikoimassaan. Kun vastaanotat puheluita, numerot tallentuvat soittoluetteloon. Luettelossa voi olla 10 puhelinnumeroa (kunkin pituus korkeintaan 20 numeroa). Kun olet vastaanottanut vastaamattoman puhelun, the CLIP-kuvake vilkkuu näytössä.

6.1 Puheluluettelon tarkistaminen

Paina puhelulokipainiketta . Viimeksi vastaanotettu puhelu näkyy näytössä. Jos luettelo on tyhjä, näytössä näkyy katkoviiva ----------. -kuvake tulee näkyviin vastattujen puheluiden kohdalla ja -kuvake vastaamattomien Î Paina ohjelmointinäppäintä näyttämään loput numerot (jos pitempi kuin 12 numeroa) tai näyttämään päiväys ja aika. ÎSelaa edelliseen puheluun selausnäppäimillä . Kun saavutat ylimmän tai alimman kohdan luettelossa, kuuluu virheestä ilmoittava merkkiääni Î Voit poistua puheluluettelosta painamalla vapaa-painiketta . Voit soittaa numeroon painamalla varattu-painiketta . 7 Puhelinvastaaja Diablossa on sisäänrakennettu digitaalinen puhelinvastaaja, jonka tallennuskapasiteetti on 11 min. Puhelinvastaajaa voi käyttää sekä käsiosalla että kauko-ohjauksella. Laitteen ominaisuuksiin kuuluu mahdollisuus tallentaa kaksi ulosmenevää viestiä (OGM 1 ja OGM 2) (enintään 3 min). Kaksi mahdollisuutta:

• OGM 1:llä soittaja n on mahdollista jättää viesti

• OGM 2:lla va in lähtevä viesti on mahdollista antaa, eikä soittajalla ole mahdollisuutta jättää viestiä Sisäinen ääni ilmoittaa erilaisia tietoja, kuten puhelun päivän ja ajan, sekä asetukset, kuten turvakoodin, soittoäänet, jne. Sisäisen äänen kieli riippuu myyntimaasta (englanti tai saksa). Maksimitallennusaika kullekin tulevalle viestille on kaksi minuuttia.

TAM-kuvake tulee näyttöön, kun puhelinvastaaja on kytketty päälle. Se alkaa vilkkua, jos uusia viestejä on vastaanotettu (riippumatta siitä onko vastaaja ON/OFF-tilassa). Jos puhelinvastaaja on kytketty pois päältä, -kuvake ei tule näkyviin. -kuvake vilkkuu nopeasti, kun sisäinen muisti on täynnä, eikä uusia vieste jä voi tallentaa. Kun siirrytään puhelinvastaajatilaan (katso alla) näyttöön tulee näkyviin seuraava, jos:

• Jollei uusia viestejä ole vastaanotettu: ‘- - - - - - - - - - - -’ ja vilkkuva -kuvake.58 Topcom Diablo 150/Twin/Triple/Quattro

• Jos uusia viestejä on vastaanotettu, yksikkö alkaa toistaa viestejä ja näyttöön tulee ” -NN- -MM- ”. NN = viestien kokonaismäärä ja MM = on parhaillaan toistettavan viestin numero.

7.2 Siirtyminen puhelinvastaajan ohjaustilaan

Puhelinvastaajan käytön aloittamiseksi on painettava puhelinvastaajapainiketta . Jos laitteessa on uusia viestejä, viestit toistetaan käsiosaan. Jos kaikki uudet viestit on toistettu, uudet viestit voidaan poistaa, jos näppäintä on painettu 8 sekunnin aikana viimeisen viestin lopusta. Siirtyäksesi pois puhelinvastaajan ohjaustilasta, paina -näppäintä uudelleen. Jollei ohjeita ole vastaaotettu 8 sekuntiin, yksikkö palaa käyttövalmiuteen. Seuraavat toiminnot ovat käytössä kunkin numeronäppäimen alla: ‘1’ Päävalikon kuuntelu ‘2’ Toista kaikki viestit ‘3’ Toista uudet viestit ‘4’ Siiry takaisin viestin toiston aikana

5’ Viestien poistaminen ‘6’ Siiry eteenpäin viestin toiston aikana ‘7’ Aseta vastaus Päälle tai Pois päältä (On tai Off) ‘8’ Kuuntele lähtevien viestien valikko ‘9’ Turvakoodin asettamiseen ‘0’ Päivän asettamiseen ‘*’ Aseta vastausviive ‘#’ Ääniviestin tallentamiseen

7.2.1 Puhelinvastaajan kytkeminen Päälle/Pois päältä

Jos puhelinvastaaja on Päällä, -kuvake tulee näyttöön lepotilassa (tai se vilkuu, jos uusia viestejä on tullut) ja laite aktivoi linjan automaattisesti numeron soittokertojen asetetun määrän jälkeen (§ 7.2.2 ). Kytkeäksesi sen Päälle tai Pois päältä, paina ”7”. Vaikka puhelinvastaaja on pois päältä, laite aktivoituu a utomaattisesti 10 soittokerran jälkeen mahdollistaakseen kaukoaktivoinnin (§ 7.4)

7.2.2 Soittokertojen määrän asettaminen

Soittokertojen lukumäärä, jonka jälkeen puhelinvastaaja vastaa puheluun, voidaan asettaa välillä 2 – 9 ja TS (Puhelumaksunsäästäjä). Vakioasetus on kuusi soittokertaa. Puhelumaksunsäästötilassa laite vastaa kuuden soittokerran jälkeen, jollei ole uusia viestejä, ja kahden soittokerran jälkeen, jos on uusia viestejä. Jollei uusia viestejä ole, ja soitat laitteeseesi tarkistaaksesi viestisi etäkäytöllä (§ 7.4), voit lopettaa puhelun toisen soittokerran jälkeen. Tällöin sinun ei tarvitse maksaa puhelun perusmaksua ja tiedät, ettei laitteessa ole uusia viestejä. Tarkistaaksesi soittokertojen todellisen määrän, paina ”*”-näppäintä kahdesti. Ääni toistaa ny kyisten soittokertojen lukumäärän. Paina ”*”-näppäintä ja sen jälkeen ”#”-näppäintä soittoäänten lukumäärän asettamiseksi. Syötä haluamasi soittojen lukumaarä (2-9) tai paina ”1” Puhelumaksunsäästäjää varten.

7.2.3 Päivän asettaminen

Paina ”0” ja sen jälkeen ”*” kuullaksesi todellisen päivän. Paina ”0” ja sen jälkeen ”#” asettaaksesi päivän. Syötä päivä ”1 = sunnuntai, 2 = maanantai...7 = lauantai” Jos päivä on syötetty oikein, yksikkö ilmoittaa uuden a setuksen.

Jos muisti on täynnä, puhelinvastaajan Päällä/Pois päältä –kuvake vilkkuu näytössä nopeasti (0,5 s ON/OFF). Jos puhelinvastaaja on kytketty päälle ja tulee puhelu, laite toistaa automaattisesti OGM 2:n (puhelinvastaajatoiminto ilman tallennettua soittajan viestiä). Viestejä kuunnelta essa sisäinen ääni ilmoittaa, että muisti on täynnä ja toistaa sen jälkeen viestit. Poista joitakin viestejä tai ne kaikki kuunneltuasi viestit. Muisti on jälleen vapaa.

7.2.5 Turvakoodin ohjelmointi

Turvakoodi on kolminumeroinen koodi, jota käytetään laitteen etäkäytössä (§ 7.4). Turvakoodin oletusasetus on ”123”. Kuulet nykyisen turvakoodin painamalla ”9” ja sen jälkeen ”#”-näppäintä. Aseta uusi turvakoodi painamalla ”9” + ”*”. Syötä uusi koodi (3 numeroa) äänen jä lkeen, ja vahvista se ”#”-näppäimellä.

7.2.6 Lähtevän viestin tallentaminen ja valinta

Paina ”8” siirtyäksesi lähtevien viestien valikkoon. Seuraavat vaihtoehdot ovat käytettävissä: ‘1’ Päävalikon kuuntelu ‘2’Nykyisen asetetun OGM:n kuuntelu ‘3’ OGM 1:n tallentaminen ‘4’ OGM 2:n tallentaminen ‘5’ OGM 1:n valinta ‘6’ OGM2:n valinta ‘8’ OGM-valikon uudelleen kuuntelu

Jos puhelu vastaanotetaan puhelinvastaajan ollessa päällä, puhelinvastaaja vastaa puheluun automaattisesti soittokertojen asetetun määrän jälkeen. Jos on valittu lähtevä viesti 1, viesti näytetään, kuuluu äänimerkki, jolloin soittaja voi jättää viestin (kestoltaan enint. 3 minuuttia). Jos on valittu lähtevä viesti 2, yhteys katkeaa automaattisesti ää nimerkin jälkeen. Soittajalla ei ole mahdollisuutta jättää viestiä. Huomautus: Jos aktivoinnin aikana ei sanota mitään kahdeksaan sekuntiin, yhteys katkeaa automaattisesti.

7.3.1 Puhelujen lajittelu

Tämä toiminto on mukava, jos haluat vastata vain tiettyihin puheluihin. Tulevan puhelun aikana on mahdollista tutkia puhelua ja kuulla kuka soittaa. Voit kuulla lähtevän viestin ja soittajan, joka jättää viestin, painamalla Puhelinvastaajanäppäintä...

7.3.2 Muistion tallentaminen

Muistio on tuleva viesti, jonka käyttäjä voi aktivoida myöhemmin. Muistion enimmäistallennusaika on kolme minuuttia. Paina Puhelinvastaajanäppäintä ja näppäintä . Aloita puhuminen äänimerkin jälkeen ja paina ”#” lopettaaksesi nauhoituksen.

7.3.3 Saapuvien viestien ja muistioiden toistaminen

Paina Puhelinvastaajanäppäintä siirtyäksesi vastaajatilaan. Paina -näppäintä kaikkien viestien ja muistioiden toistamiseksi. Paina -näppäintä vain uusien viestien ja muistioiden toistamiseksi. Sisäinen ääni ilmoittaa kullekin viestille päivän ja ajan, jolloin viesti on nauhoitettu.Topcom Diablo 150/Twin/Triple/Quattro 59 Toiston aikana voit: Palata nykyisen viestin alkuun painamalla kerran -painiketta. Palata aiempaan viestin painamalla -painiketta kahdesti. Keskeyttää toiston painamalla -painiketta. Paina toiston aloittamiseksi uudelleen.

iirtyä seuraavaan viestiin painamalla -painiketta.

7.3.4 Viestien poistaminen

a. Viestien poistaminen yksi kerrallaan toiston aikana Aloita viestien toisto, kuten yllä on selitetty. Aloita poistaminen poistettavan viestin toiston aikana painamalla Ø-näppäintä. Laite alkaa toistaa seuraavaa viestiä. b. Kaikkien viestien poistaminen Kuunneltuasi kaikki viestit, sisäinen ääni pyytää sinua poistamaan kaikki viestit. Paina Ø-näppäintä v alinnan vahvistamiseksi. Poiston painamisen jälkeen sisäinen ääni vahvistaa, että kaikki viestit on poistettu.

Puhelinvastaajaa voi käyttää etäkäytöllä näppäinvalintapuhelimella (DTMF-äänivalintajärjestelmä). Kaukosäädintä käytetään valikoilla.

7.4.1 Etäkäyttöön siirtymiseksi

• Puhelinvastaaja aktivoi linjan, jolloin kuulet lähtevän viestin ja äänimerkin.

• Paina äänimerkin jälkeen pitkään ”*”-näppäintä. Yksikkö pyytää syöttämään VIP-koodin.

• Valitse hitaasti turvakoodi (oletusarvo on 123).

• Jos turvakoodi on annettu väärin, yksikkö varmistaa ja pyytää syöttämään sen uudelleen. Jos turvakoodi on annettu oikein ja yksikössä on uusia viestejä, se aloittaa uusien viestien lukumäärän ilmoitamisen ja myös toistaa ne. Kun kaikki viestit on toistettum, yksikkö pyytää sinua painamaan ”5” nykyisten toistettujen viestien poistamiseksi tai ”1” päävalikon kuuntelemiseksi.

• Jollei yksi kössä ole uusia viestejä, se ilmoittaa tilanteen ja pyytää sinua painamaan ”1” päävalikkoon siirtymiseksi. 1Knapper (sebilledet på den sammenfoldede side)
