Diablo 152 - Telefoon TOPCOM - Gratis gebruiksaanwijzing en handleiding

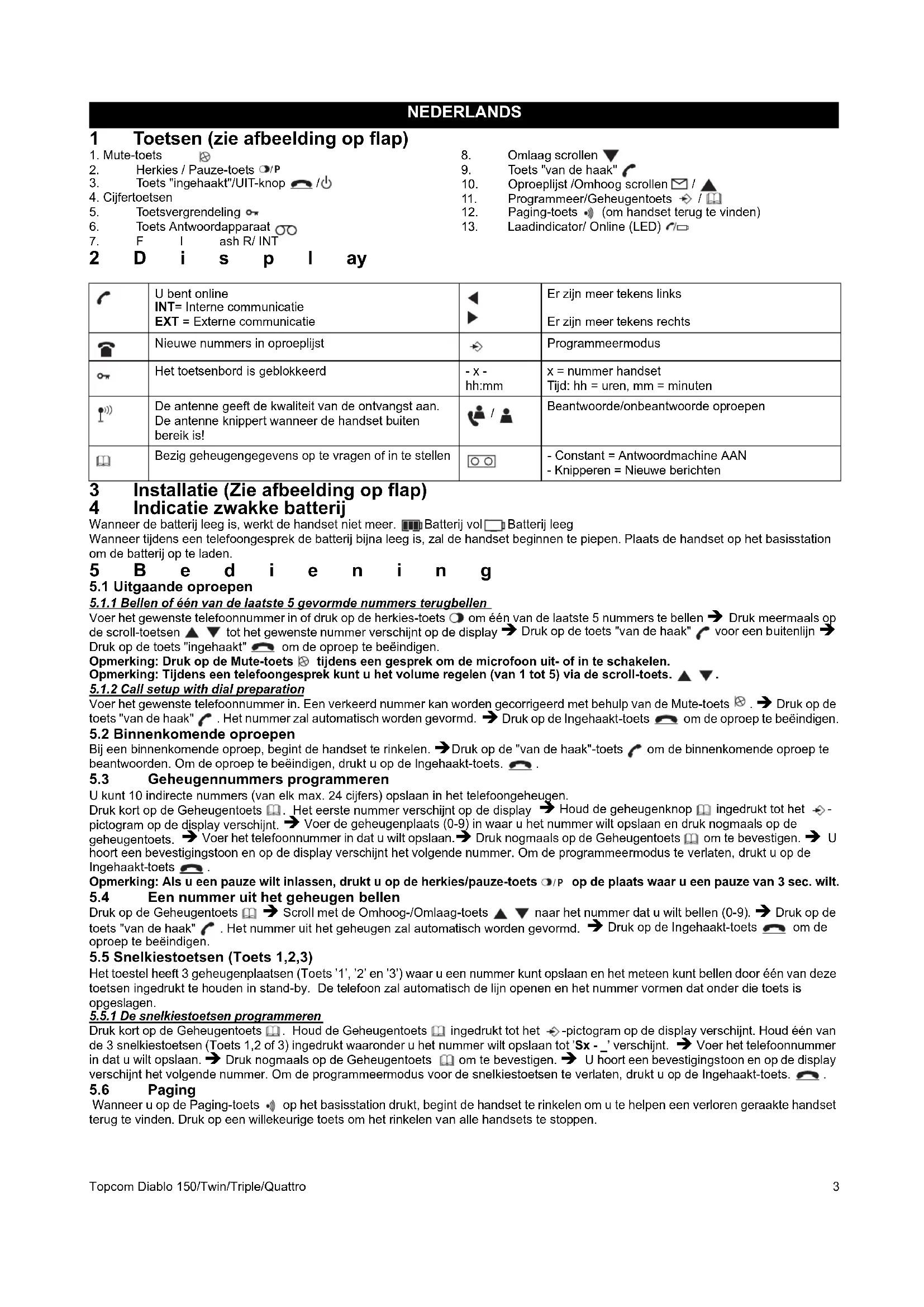

GEBRUIKSAANWIJZING Diablo 152 TOPCOM

1 Toetsen (zie afbeelding op flap)

1. Mute-toets	⊗	8.	Omlaag scrollen▼
2.	Herkies / Pauze-toets ▶/P	9.	Toets "van de haak" ↻
3.	Toets "ingehaakt"/UIT-knop 📄/⏻	10.	Oproeplijst /Omhoog scrollen 📋/▲
4. Cijfertoetsen		11.	Programmeer/Geheugentoets ➡/ [IMAGE]
5.	Toetsvergrendeling ⬇	12.	Paging-toets ⬇ (om handset terug te vinden)
6.	Toets Antwoordapparaat ⭕	13.	Laadindicator/ Online (LED) ↗/□
7.	F I ash R/ INT
2	D i s p l ay

	U bent onlineINT= Interne communicatieEXT = Externe communicatie		Er zijn meer tekens linksEr zijn meer tekens rechts
	Nieuwe nummers in oproeplijst		Programmeermodus
	Het toetsenbord is geblokkeerd	-x-hh:mm	x = nummer handsetTijd: hh = uren, mm = minuten
	De antenne geeft de kwaliteit van de ontvangst aan.De antenne knippert wanneer de handset buiten bereik is!		Beantwoorde/onbeantwoorde oproepen
	Bezig geheugengegevens op te vragen of in te stellen		- Constant = Antwoordmachine AAN- Knipperen = Nieuwe berichten

3 Installatie (Zie afbeelding op flap)

4 Indicatie zwakke batterij

Wanneer de batterij leeg is, werkt de handset niet meer. Batterij vol Batterij leeg

Wanneer tijdens een telefoongesprek de batterij bijna leeg is, zal de handset beginnen te piepen. Plaats de handset op het basisstation om de batterij op te laden.

5 B e d i e n i n g

5.1 Uitgaande oproepen

5.1.1 Bellen of één van de laatste 5 gevormde nummers terugbellen

Voer het gewenste telefoonnummer in of druk op de herkies-toets ○ om één van de laatste 5 nummers te bellen → Druk meermaals op de scroll-toetsen ▲ ▼ tot het gewenste nummer verschijnt op de display → Druk op de toets "van de haak" ↗ voor een buitenlijn → Druk op de toets "ingehaakt" 🔔 om de oproep te beeindigen.

Opmerking: Druk op de Mute-toets ✉ tijdens een gesprek om de microfoon uit- of in te schakelen.

Opmerking: Tijdens een telefoongesprek kunt u het volume regelen (van 1 tot 5) via de scroll-toets. ▲ ▼.

Voer het gewenste telefoonnummer in. Een verkeerd nummer kan worden gecorrigeerd met behulp van de Mute-toets Ⓧ . ➞ Druk op de toets "van de haak" ⚡ . Het nummer zal automatisch worden gevormd. ➞ Druk op de Ingehaakt-toets Ⓞ om de oproep te beëindigen.

5.2 Binnenkomende oproepen

Bij een binnenkomende oproep, begint de handset te rinkelen. → Druk op de "van de haak"-toets √ om de binnenkomende oproep te beantwoorden. Om de oproep te beeindigen, drukt u op de Ingehaakt-toets.

U kunt 10 indirecte nummers (van elk max. 24 cijfers) opslaan in het telefoongeheugen.

Druk kort op de Geheugentoets 📁. Het eerste nummer verschijnt op de display → Houd de geheugenknop 📁 ingedrukt tot het → pictogram op de display verschijnt. → Voer de geheugenplaats (0-9) in waar u het nummer wilt opslaan en druk nogmaals op de geheugentoets. → Voer het telefoonnummer in dat u wilt opslaan. → Druk nogmaals op de Geheugentoets 📁 om te bevestigen. → U hoort een bevestigingstoon en op de display verschijnt het volgende nummer. Om de programmeermodus te verlaten, drukt u op de Ingehaakt-toets 📁.

Opmerking: Als u een pauze wilt inlassen, drukt u op de herkies/pauze-toets ⚡/P op de plaats waar u een pauze van 3 sec. wilt.

5.4 Een nummer uit het geheugen bellen

Druk op de Geheugentoets 📄 ➔ Scroll met de Omhoog-/Omlaag-toets ▲ ▼ naar het nummer dat u wilt bellen (0-9). ➔ Druk op de toets "van de haak" ⚙ . Het nummer uit het geheugen zal automatisch worden gevormd. ➔ Druk op de Ingehaakt-toets 📋 om de oproep te beëindigen.

5.5 Snelkiestoetsen (Toets 1,2,3)

Het toestel heeft 3 geheugenplaatsen (Toets '1', '2' en '3') waar u een nummer kunt opslaan en het meteen kunt bellen door één van deze toetsen ingedrukt te houden in stand-by. De telefoon zal automatisch de lijn openen en het nummer vormen dat onder die toets is opgeslagen.

5.5.1 De snelkiestoetsen programmeren

Druk kort op de Geheugentoets 📄. Houd de Geheugentoets 📄 ingedrukt tot het ➔- pictogram op de display verschijnt. Houd één van de 3 snelkiestoetsen (Toets 1,2 of 3) ingedrukt waaronder u het nummer wilt opslaan tot 'Sx - _' verschijnt. ➔ Voer het telefoonnummer in dat u wilt opslaan. ➔ Druk nogmaals op de Geheugentoets 📄 om te bevestigen. ➔ U hoort een bevestigingstoon en op de display verschijnt het volgende nummer. Om de programmeermodus voor de snelkiestoetsen te verlaten, drukt u op de Ingehaakt-toets. 📄.

5.6 Paging

Wanneer u op de Paging-toets • op het basisstation drukt, begint de handset te rinkelen om u te helpen een verloren geraakte handset terug te vinden. Druk op een willekeurige toets om het rinkelen van alle handsets te stoppen.

5.7 Programmeren

U kunt de belmelodie, het volume, de datum, het uur enz... wijzigen door naar de programmeermodus te gaan: Om naar de programmeermodus te gaan, moet u de programmeertoets ➔ ingedrukt houden tot het pictogram ➔ begint te knipperen. ➔ Druk nogmaals op de programmeertoets om de eerste instelling te wijzigen. Telkens wanneer u op de programmeertoets ➔ drukt, bevestigt u de vorige instelling en gaat u verder naar de volgende instelling:

Belvolume/melodie externe oproep → Belvolume/melodie interne oproep → Datum/Tijd instellen →

Kiesmodus instellen → Doorschakeltijd instellen → Belvolume/melodie basisstation

5.7.1 Externe/interne melodie en volume handset

Houd de programmeertoets ➔ ingedrukt tot het pictogram ➔ begint te knipperen. ➔ Druk nogmaals op de programmeertoets, u hoort nu de beltoon van een externe oproep en het EXT-pictogram knippert. ➔ Selecteer de gewenste belmelodie (1-5) door een nummer (1 - 5) in te voeren. Gebruik de scroll-toetsen ▲ ▼ om het gewenste volume te selecteren (Uit of 1-5). ➔ Druk nogmaals op ➔ om de instelling te bevestigen en naar de beltoon en het volume voor een interne oproep te gaan (idem als hierboven).

5.7.2 Datum en tijd instellen

DD-MM HH:MM (DD=dag, MM=maand, HH=uur en MM=minuten)

Voer de datum en de tijd in met behulp van de cijfertoetsen. Met behulp van de scroll-toetsen ▲ ▼ kunt u de knipperende cursor verplaatsen. ➔ Druk nogmaals op ➔ om de instelling te bevestigen en naar de volgende instelling te gaan.

5.7.3 De kiesmodus instellen

Er zijn twee kiesmodi: - 1 - DTMF/toonsysteem (het meest gebruikelijke) (standaard) OF - 2 - Pulssysteem (bij oudere installaties) Druk op '1' of '2' en druk nogmaals op ✦ om de instelling te bevestigen en naar de volgende instelling te gaan.

5.7.4 De doorschakeltijd (Flash-time) instellen

Er zijn twee doorschakeltijden: - 1 - 100ms OF - 2 - 250 ms

Druk op '1' of '2' en druk nogmaals op ➡ om de instelling te bevestigen en naar de volgende instelling te gaan.

5.7.5 Belmelodie en volume van het basisstation

U hoort de beltoon van het basisstation. ➔ Selecteer de gewenste belmelodie (1-5) door een nummer (1 - 5) in te voeren. ➔ Selecteer met de scroll-toetsen ▲ ▼ het gewenste volume (uit of 1-5) ➔ Druk nogmaals op ➔ om de instelling te bevestigen en terug te keren naar stand-by.

5.8 Toetsenbordvergrendeling

Wanneer het toetsenbord geblokkeerd is, heeft het indrukken van toetsen geen effect in stand-by (behalve de -toets ingedrukt houden). Houd de toets ingedrukt. → verschijnt op de display en het toetsenbord is geblokkeerd. → Druk nogmaals twee keer op om het toetsenbord te deblokkeren.

5.9 Handset AAN/UITschakelen

Houd ⏻ ingedrukt om de handset uit te schakelen. Houd ⏻ gedurende 2 seconden ingedrukt om de handset weer AAN te zetten.

6 Nummerweergave (het telefoonnummer van een binnenkomende oproep verschijnt op de display)

Deze functie is alleen beschikbaar wanneer uw telefoonmaatschappij deze dienst aanbiedt. Het nummer van elke ontvangen oproep wordt opgeslagen in een Oproeplijst. Deze lijst bevat max. 10 telefoonnummers (elk van max. 20 tekens). Wanneer u een nieuwe onbeantwoorde oproep heeft ontvangen, zal het CLIP-symbol knipperen op de display.

6.1 De Oproeplijst raadplegen

Druk op de toets Oproeplijst 📋. De laatst ontvangen oproep verschijnt op de display. Als de lijst leeg is, verschijnt '----' op de display. Voor beantwoorde oproepen verschijnt het 🔊 -pictogram en voor onbeantwoorde oproepen verschijnt het 🔊 -pictogram. ➔ Druk op de programmeertoets ➔ om de andere cijfers weer te geven (indien langer dan 12 tekens) of om de datum en het tijdstip weer te geven. ➔ Gebruik de scroll-toetsen ▲ ▼ om naar de vorige oproep te gaan. Wanneer u bovenaan of onderaan de lijst bent gekomen, krijgt u een fouttoon te horen ➔ Om de Oproeplijst te verlaten drukt u op de ingehaakt-toets 📋. Om het nummer te bellen drukt u op de "van de haak"-toets.

7 Antwoordapparaat

De Diabolo heeft een ingebouwd digitaal antwoordapparaat met een opnamecapaciteit van 11 min. Het antwoordapparaat kan zowel vanop de handset als vanop afstand worden bediend. Het biedt de mogelijkheid om twee uitgaande boodschappen (Meldtekst 1 en Meldtekst 2) op te nemen (van max. 3 min).

Er zijn 2 mogelijkheden:

- Met Meldtekst 1 heeft de oproeper de mogelijkheid een boodschap in te spreken

- Met Meldtekst 2 wordt enkel de uitgaande meldtekst weergegeven zonder de mogelijkheid een boodschap in te spreken. Een interne stem zal een aantal parameters weergeven, zoals datum en tijd van de oproep, alsook instellingen zoals beveiligingscode, beltonen, ... De taal van de interne stem hangt af van het land waarin het toestel wordt verkocht (Engels of Duits). De max. opnametijd per inkomende boodschap = 2min.

7.1 Display

Het TAM-pictogram 📞○○ verschijnt wanneer het antwoordapparaat is ingeschakeld. Het begint te knipperen als er nieuwe berichten ontvangen worden (ongeacht of antwoordmodus AAN/UIT staat). Wanneer het antwoordapparaat uit staat, verschijnt het 📞○○ -symbool niet.

Het [O-O] -symbool verschijnt op de display wanneer het interne geheugen vol is en er geen nieuwe berichten meer kunnen worden opgenomen.

Wanneer u naar de antwoordmodus gaat (zie hieronder), verschijnt het volgende op de display:

- Als er geen nieuwe berichten worden ontvangen: '----' en een knipperend ○○ -symbool.

- Als er nieuwe berichten worden ontvangen zal het toestel de berichten afspelen, op de display verschijnt '-NN- -MM-'. NN = totaal aantal berichten en MM= nummer van bericht dat momenteel wordt afgespeeld.

7.2 Naar de Antwoordmodus gaan

Om het antwoordapparaat te gebruiken, moet u op de toets "antwoordapparaat" ○○ drukken. Als u nieuwe berichten heeft, worden die afgespeeld op de handset. Als alle nieuwe berichten zijn afgespeeld, kunt u ze wissen door de toets ∅ in te drukken binnen de 8 seconden na het einde van het laatste bericht.

Om de antwoordmodus te verlaten, drukt u op de 📄o -toets. Indien er gedurende 8 seconden geen instructie wordt ontvangen, zal het toestel terugkeren naar de idle-modus.

De volgende functies zijn beschikbaar onder elke numerieke toets:

'1'	Naar het hoofdmenu luisteren
'2'	Alle berichten afspelen ▶
'3'	Nieuwe berichten afspelen ▷
'4'	Eén bericht terug springen tijdens afspelen van berichten ◀◀
'5'	Berichten wissen ∅
'6'	Eén bericht verder springen tijdens afspelen van berichten ▶▶
'7'	Antwoordfunctie aan of uit zetten
'8'	Luisteren naar het meldtekstmenu ≈
'9'	Beveiligingscode instellen
'0'	De dag instellen
'*'	Aantal beltonen voor start antwoordfunctie instellen
'#'	Memo opnemen ↑

7.2.1 Het antwoordapparaat in/uitschakelen

Als het antwoordapparaat aan staat, verschijnt het Ⓞ〇〇-pictogram op de display in stand-by (of knippert wanneer er nieuwe berichten zijn) en zal het apparaat oproepen automatisch beantwoorden na een aantal beltonen (§ 7.2.2). Om het antwoordapparaat in of uit te schakelen, drukt u op '7'.

Ook al staat het antwoordapparaat uit, toch zal het toestel na 10 beltonen automatisch opnemen om activering vanop afstand mogelijk te maken (§ 7.4).

7.2.2 Aantal beltonen instellen

Het aantal beltonen waarna het antwoordapparaat de oproepen zal beantwoorden, kan worden ingesteld van

2 - 9 en TS (Toll saver). De standaardinstelling is 6 beltonen. In de Toll saver-modus zal het toestel antwoorden na 6 beltonen als er geen nieuwe berichten zijn, en na 2 beltonen als er nieuwe berichten zijn. Als er geen nieuwe berichten zijn en u belt naar het toestel om vanop afstand uw berichten op te vragen (§ 7.4), kunt u al na de 2de beltoon inhaken. U hoeft geen verbindingskosten te betalen en u weet dat er geen nieuwe berichten zijn.

Om het aantal beltonen te controleren, drukt u twee keer op de '*'-toets. Een stem zegt het huidige aantal beltonen.

Druk op de '*' -toets, gevolgd door de '#' om het aantal beltonen in te stellen. Voer het gewenste aantal beltonen in (2-9) of druk op '1' voor Toll saver.

7.2.3 Dag instellen

Druk op '0' gevolgd door '*' om de huidige dag te horen.

Druk op '0' gevolgd door '#' om de dag in te stellen. Voer de dag in '1= zondag , 2= maandag...7= zaterdag'

Als de dag correct is ingevoerd, zal het toestel de nieuwe instelling meedelen.

7.2.4 Geheugen vol

Als het geheugen vol is, begint het symbool 'Beantwoorden AAN/UIT' snel te knipperen op de display (0,5 sec.

AAN/UIT). Wanneer het antwoordapparaat is ingeschakeld en er komt een oproep binnen, zal het toestel automatisch meldtekst 2 (antwoordfunctie zonder inspreekmogelijkheid) weergeven.

Tijdens het beluisteren van de berichten zal de interne stem zeggen dat het geheugen vol is, en vervolgens de berichten afspelen.

Wis een paar of alle berichten nadat u ze beluisterd heeft. Het geheugen is opnieuw vrij.

7.2.5 De beveiligingscode programmeren

De beveiligingscode is een 3-cijferige code die gebruikt wordt om het toestel vanop afstand te bedienen (§ 7.4). Standaard staat de beveiligingscode op '123' ingesteld. U kunt de huidige beveiligingscode horen door '9' in te voeren, gevolgd door de '#'-toets.

Om een nieuwe beveiligingscode in te stellen, drukt u op '9' + '*'. Voer de nieuwe code (3 cijfers) in na de toon en bevestig met '#'.

7.2.6 Een meldtekst opnemen en selecteren

Druk op om naar het meldtekst-menu te gaan. De volgende opties zijn beschikbaar:

'1'	Om naar het hoofdmenu te luisteren
'2'	Om de huidige ingestelde meldtekst af te spelen
'3'	Om meldtekst 1 op te nemen
'4'	Om meldtekst 2 op te nemen
'5'	Om meldtekst 1 te selecteren
'6'	Om meldtekst 2 te selecteren
'8'	Om opnieuw naar het meldtekst-menu te luisteren

7.3Werking

Als er een oproep binnenkomt en het antwoordapparaat is ingeschakeld, zal na het ingestelde aantal beltonen, het antwoordapparaat automatisch opnemen. Als meldtekst 1 is geselecteerd, zal het bericht worden afgespeeld. De oproeper hoort dan een pieptoon en kan daarna een bericht inspreken (max. 3 minuten). Als meldtekst 2 is geselecteerd, zal na de pieptoon de verbinding automatisch worden verbroken. Er is geen mogelijkheid om een bericht in te spreken!

Opmerking: Indien, bij het opnemen, 8 sec. niets wordt gezegd, wordt de verbinding automatisch verbroken!

7.3.1 Oproepscreening

Deze functie is handig als u enkel bepaalde oproepen wilt beantwoorden. Wanneer een oproep binnenkomt, kunt u screenen en horen wie er belt. U kunt de meldtekst horen en de oproeper die een bericht inspreekt door op de toets "Antwoordapparaat" te drukken ....

7.3.2 Een memo opnemen

Een memo wordt beschouwd als een binnenkomend bericht dat later kan worden opgevraagd door de gebruiker. De max. opnameduur van een memo bedraagt 3 minuten.

Druk op de toets "Antwoordapparaat" ∅∞ en op 1. Spreek een memo in na de toon en druk op '#' om de opname te stoppen.

7.3.3 Binnenkomende berichten en memo's afspelen

Druk op de toets "Antwoordapparaat" om naar de Antwoordmodus te gaan.

Druk op de ▶-toets om alle berichten en memo's af te spelen.

Druk op ▷ om alleen de nieuwe berichten en memo's af te spelen.

Voor elk bericht zegt de interne stem op welke datum en op welk tijdstip het bericht is opgenomen.

Tijdens het afspelen kunt u:

naar het begin van het huidige bericht gaan door 1x op de ◀-toets te drukken.

naar het vorige bericht gaan door 2 x op de ◀◀-toets te drukken.

de weergave onderbreken door op ▶ te drukken. Druk nogmaals op de ▶-toets om de weergave verder te zetten. naar het volgende bericht gaan door op te drukken. ▶▶.

a. Eén voor één tijdens het afspelen

Start de weergave van de berichten zoals hierboven beschreven.

Terwijl het bericht dat u wilt wissen wordt afgespeeld, drukt u op ∅.

Het toestel start de weergave van het volgende bericht.

Nadat u alle berichten heeft beluisterd, zal de interne stem u vragen of u alle berichten wilt wissen.

Druk op ∅ om te bevestigen. Nadat u op wissen heeft gedrukt, bevestigt de interne stem dat alle berichten werden gewist.

7.4 Bediening vanop afstand

Het antwoordapparaat kan vanop afstand worden bediend via een telefoon met druktoetsen (DTMF toonkiessysteem).

De afstandsbediening is menugestuurd.

7.4.1 Om het antwoordapparaat vanop afstand te bedienen

- Bel naar uw toestel.

- Het antwoordapparaat neemt de oproep aan; u hoort de meldtekst en een pieptoon.

- Na de pieptoon, druk lang op '*'. Het toestel zal u vragen de VIP-code in te voeren.

• Druk langzaam uw beveiligingscode in (standaard 123).

- Als de beveiligingscode verkeerd is, zal het toestel dit bevestigen en u vragen de code opnieuw in te voeren. Als de beveiligingscode juist is en het toestel heeft nieuwe berichten ontvangen, zal het toestel het aantal nieuwe berichten meedelen en ze ook afspelen. Wanneer alle berichten zijn afgespeeld, zal het toestel u vragen op '5' te drukken om de huidige, afgespeelde berichten te wissen of op '1' om naar het hoofdmenu te luisteren.

- Als het toestel geen nieuwe berichten heeft ontvangen, zal dit worden meegedeeld en zal u worden gevraagd om op '1' te drukken om naar het hoofdmenu te gaan.
