BEDIENUNGSANLEITUNG Diablo 152 TOPCOM

1. Stummschalt-Taste

2.Wahlwiederholungs-/Pausentaste

3. Endetaste/Ausschalttaste /

4. Numerische Tasten

5. Tastenverrieglung

6. Anrufbeantwortertaste

7.Flash R/ INT 2Display Sie sind verbunden INT = Internes Gespräch EXT = Externes Gespräch Es gibt links noch weitere Ziffern Es gibt rechts noch weitere Ziffern Neue Nummern in der Anrufliste Programmiermodus Das Tastenfeld ist verriegelt - x - hh:mm x = Nummer des Mobilteils Zeit: hh = Stunden, mm = Minuten Die Antenne zeigt die Qualität des Empfangs an. Die Antenne blinkt, wenn das Mobilteil außer Reichweite ist!

8. Nach unten Scrollen

10. Anrufliste/nach oben Scrollen /

11. Prog ramm/Speicher-Taste /

12.Paging-Taste (zum Suchen des Mobilteils)

13. Ladeanzeige / Verbindung (LED)

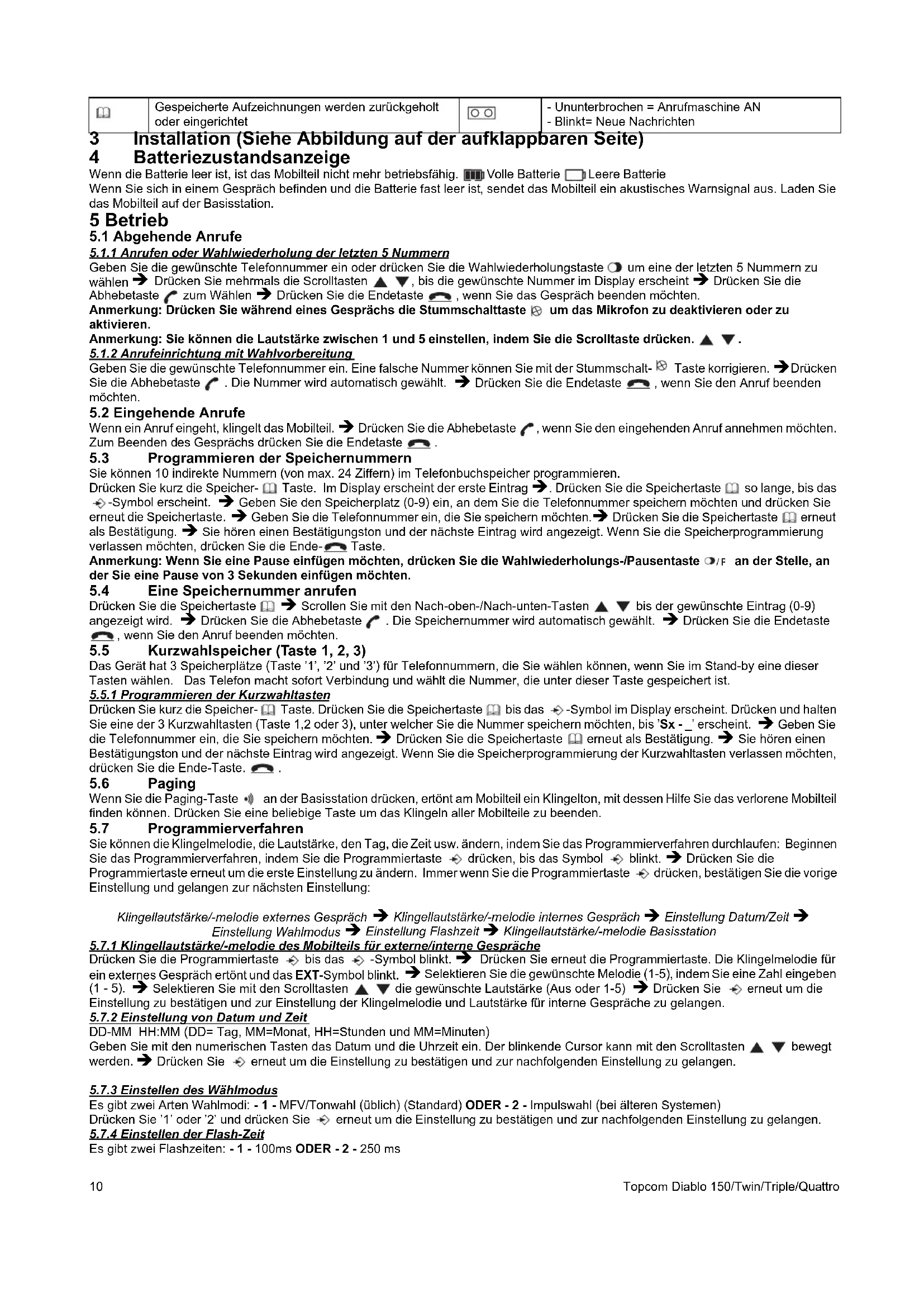

/P10 Topcom Diablo 150/Twin/Triple/Quattro 3 Installation (Siehe Abbildung auf der aufklappbaren Seite) 4Batteriezustandsanzeige Wenn die Batterie leer ist, ist das Mobilteil nicht mehr betriebsfähig. Volle Batterie Leere Batterie Wenn Sie sich in einem Gespräch befinden und die Batterie fast leer ist, sendet das Mobilteil ein akustisches Warnsignal aus. Laden Sie das Mobilteil auf der Basisstation. 5 Betrieb

5.1 Abgehende Anrufe

5.1.1 Anrufen oder Wahlwiederholung der letzten 5 Nummern

Geben Sie die gewünschte Telefonnummer ein oder drücken Sie die Wahlwiederholungstaste um eine der letzten 5 Nummern zu wählen Î Drücken Sie mehrmals die Scrolltasten , bis die gewünschte Nummer im Display erscheint Î Drücken Sie die Abhebetaste zum Wählen Î Drücken Sie die Endetaste , wenn Sie das Gespräch beenden möchten. Anmerkung: Drücken Sie während eines Gesprächs die Stummschalttaste um das Mikrofon zu deaktivieren oder zu aktivieren. Anmerkung: Sie können die Lautstärke zwischen 1 und 5 einstellen, indem Sie die Scrolltaste drücken. .

5.1.2 Anrufeinrichtung mit Wahlvorbereitung

Geben Sie die gewünschte Telefonnummer ein. Eine falsche Nummer k önnen Sie mit der Stummschalt- Taste korrigieren. ÎDrücken Sie die Abhebetaste . Die Nummer wird automatisch gewählt. Î Drücken Sie die Endetaste , wenn Sie den Anruf beenden möchten.

5.2 Eingehende Anrufe

Wenn ein Anruf eingeht, klingelt das Mobilteil. Î Drücken Sie die Abhebetaste , wenn Sie den eingehenden Anruf annehmen möchten. Zum Beenden des Gesprächs drücken Sie die Endetaste .

5.3 Programmieren der Speichernummern

Sie können 10 indirekte Nummern (von max. 24 Ziffern) im Telefonbuchspeicher programmieren. Drücken Sie kurz die Speicher- Taste. Im Display erscheint der erste Eintrag Î. Drücken Sie die Speichertaste so lange, bis das -Symbol erscheint. Î Geben Sie den Speicherplatz (0-9) ein, an dem Sie die Telefonnummer speichern möchten und drücken Sie erneut die Speichertaste. Î Geben Sie die Telefonnummer ein, die Sie speichern möchten.Î Drücken Sie die Speichertaste erneut als Bestätigung. Î Sie hören einen Bestätigungston und der nächste Eintrag wird angezeigt. Wenn Sie die Speicherprogrammierung verlassen möchten, drücken Sie die Ende- Taste. Anmerkung: Wenn Sie eine Pause einfügen möchten, drücken Sie die Wahlwiederholungs-/Pausentaste an der Stelle, an der Sie eine Pause von 3 Sekunden einfügen möchten.

5.4 Eine Speichernummer anrufen

Drücken Sie die Speichertaste Î Scrollen Sie mit den Nach-oben-/Nach-unten-Tasten bis der gewünschte Eintrag (0-9) angezeigt wird. Î Drücken Sie die Abhebetaste . Die Speichernummer wird automatisch gewählt. Î Drücken Sie die Endetaste , wenn Sie den Anruf beenden möchten.

5.5 Kurzwahlspeicher (Taste 1, 2, 3)

Das Gerät hat 3 Speicherplätze (Taste ’1’, ’2’ und ’3’) für Telefonnummern, die Sie wählen können, wenn Sie im Stand-by eine dieser Tasten wählen. Das Telefon macht sofort Verbindung und wählt die Nummer, die unter dieser Taste gespeichert ist.

5.5.1 Programmieren der Kurzwahltasten

Drücken Sie kurz die Speicher- Taste. Drücken Sie die Speichertaste bis das -Symbol im Display erscheint. Drücken und halten Sie eine der 3 Kurzwahltasten (Taste 1,2 oder 3), unter welcher Sie die Nummer speichern möchten, bis ’Sx - _’ erscheint. Î Geben Sie die Telefonnummer ein, die Sie speichern möchten. Î Drücken Sie die Speichertaste erneut als Bestätigung. Î Sie hören einen Bestätigungston und der nächste Eintrag wird angezeigt. Wenn Sie die Speicherprogrammierung der Kurzwahltasten verlassen möchten, drücken Sie die Ende-Taste. .

Wenn Sie die Paging-Taste an der Basisstation drücken, ertönt am Mobilteil ein Klingelton, mit dessen Hilfe Sie das verlorene Mobilteil finden k önnen. Drücken Sie eine beliebige Taste um das Klingeln aller Mobilteile zu beenden.

5.7 Programmierverfahren

Sie können die Klingelmelodie, die Lautstärke, den Tag, die Zeit usw. ändern, indem Sie das Programmierverfahren durchlaufen: Beginnen Sie das Programmierverfahren, indem Sie die Programmiertaste drücken, bis das Symbol blinkt. Î Drücken Sie die Programmiertaste erneut um die erste Einstellung zu ändern. Immer wenn Sie die Programmiertaste drücken, bestätigen Sie die vorige Einstellung und gelangen zur nächsten Einstellung: Klingellautstärke/-melodie externes Gespräch Î Klingellautstärke/-melodie internes Gespräch Î Einstellung Datum/Zeit Î Einstellung Wahlmodus Î Einstellung Flashzeit Î Klingellautstärke/-melodie Basisstation

5.7.1 Klingellautstärke/-melodie des Mobilteils für externe/interne Gespräche

Drücken Sie die Programmiertaste bis das -Symbol blinkt. Î Drücken Sie erneut die Programmiertaste. Die Klingelmelodie für ein externes Gespräch ertönt und das EXT-Symbol blinkt. Î Selektieren Sie die gewünschte Melodie (1-5), indem Sie eine Zahl eingeben (1 - 5). Î Selektieren Sie mit den Scrolltasten die gewünschte Lautstärke (Aus oder 1-5) Î Drücken Sie erneut um die Einstellung zu bestätigen und zur Einstellung der Klingelmelodie und Lautstärke für interne Gespräche zu gelangen.

5.7.2 Einstellung von Datum und Zeit

DD-MM HH:MM (DD= Tag, MM=Monat, HH=Stunden und MM=Minuten) Geben Sie mit den numerischen Tasten das Datum und die Uhrzeit ein. Der blinkende Cursor kann mit den Scrolltasten bewegt werden. Î Drücken Sie erneut um die Einstellung zu bestätigen und zur nachfolgenden Einstellung zu gelangen.

5.7.3 Einstellen des Wählmodus

Es gibt zwei Arten Wahlmodi: - 1 - MFV/Tonwahl (üblich) (Standard) ODER - 2 - Impulswahl (bei älteren Systemen) Drücken Sie ’1’ oder ’2’ und drücken Sie erneut um die Einstellung zu bestätigen und zur nachfolgenden Einstellung zu gelangen.

5.7.4 Einstellen der Flash-Zeit

Es gibt zwei Flashzeiten: - 1 - 100ms ODER - 2 - 250 ms Gespeicherte Aufzeichnungen werden zurückgeholt oder eingerichtet - Ununterbrochen = Anrufmaschine AN - Blinkt= Neue Nachrichten /PTopcom Diablo 150/Twin/Triple/Quattro 11 Drücken Sie ’1’ oder ’2’ und drücken Sie erneut um die Einstellung zu bestätigen und zur nachfolgenden Einstellung zu gelangen.

5.7.5 Klingelmelodie und Lautstärke der Basisstation

Das Klingeln der Basisstation ertönt. Î Selektieren Sie die gewünschte Melodie (1-5), indem Sie eine Zahl eingeben (1 - 5). Î Selektieren Sie mit den Scrolltasten die gewünschte Lautstärke (Aus oder 1-5) Î Drücken Sie erneut um die Einstellung zu bestätigen und zum Stand-by zu gelangen.

5.8 Tastaturverrieglung

Wenn das Tastenfeld verriegelt ist, passiert nichts, wenn im Stand-by irgendeine Taste gedrückt wird (außer wenn längere Zeit die - Taste gedrückt wird). Drücken Sie die -Taste und lassen Sie sie eingedrückt. Im Display erscheint Î und die Tastatur ist verriegelt. Î Drücken Sie zweimal die -Taste um die Tastatur zu entriegeln.

5.9 Das Mobilteil an-/ausschalten

Zum Ausschalten drücken Sie die -Taste und lassen sie eingedrückt. Zum Einschalten drücken Sie 2 Sekunden lang. 6 Anrufidentifikation (Anzeige der Telefonnummer bei eingehenden Anrufen) Diese Funktion ist nur möglich, wenn Sie bei einer Telefongesellschaft sind, die diesen Service unterstützt. Wenn Sie einen Anruf erhalten, wird die Nummer in einer Anrufliste gespeichert. Diese Liste kann 10 Telefonnummern enthalten (von jeweils max. 20 Ziffern). Wenn Sie einen neuen, nicht angenommenen Anruf erhalten, blinkt das CLIP-Symbol im Display.

6.1 Abrufen der Anrufliste

Drücken Sie die Anruflisten-Taste . Der zuletzt erhaltene Anruf wird im Display angezeigt. Wenn die Liste leer ist, erscheint im Display ’----------’. Bei angenommenen Anrufen erscheint das -Symbol und bei nicht angenommenen Anrufen erscheint das -Symbol

Drücken Sie die Programmiertaste um die anderen Ziffern anzuzeigen (wenn die Nummer länger ist als 12 Ziffern) oder um das Datum und die Uhrzeit anzuzeigen. Î Verwenden Sie die Scrolltasten um zum vorigen Anruf zu scrollen. Wenn Sie die erste oder letzte Nummer der Liste erreichen, ertönt ein Alarmton Î Sie können die Anrufliste verlassen, indem Sie die Endetaste betätigen. Sie können die Nummer wählen, indem Sie die Abhebetaste drücken. . 7 Anrufbeantworter Der Diablo hat einen integrierten digitalen Anrufbeantworter mit einer Aufnahmekapazität von 11 min. Der Anrufbeantworter kann mit dem Mobilteil und aus der Ferne bedient werden. Er kann zwei ausgehende Nachrichten aufzeichnen (OGM 1 und OGM 2) (maximal 3 min.). Es gibt 2 Möglichkeiten:

• Bei OGM 1 kann der Anrufer eine Nachricht hinterlassen.

• Bei OGM 2 wird nur die ausgehende Nachricht abgespielt, ohne dass der Anrufer die Möglichkeit hat eine Nachricht zu hinterlassen. Eine interne Stimme gibt verschiedene Informationen an, wie beispielsweise Tag und Uhrzeit des Anrufs, sowie Einstellungen wie Sicherheitscode, Klingelzeichen... Die Sprache der internen Ansage hängt vom Land ab, in dem das Gerät verkauft wird (Englisch oder Deutsch). Die ma

x. Aufnahmezeit für jede eingehende Nachricht ist 2 Minuten.

Das TAM-Symbol erscheint, wenn der Anrufbeantworter EINgeschaltet ist. Es blinkt, wenn neue Nachrichten eingegangen sind (unabhängig davon, ob der Anrufbeantworter EIN- oder AUSgeschaltet ist). Wenn der Anrufbeantworter ausgeschaltet ist, erscheint das -Symbol nicht. Das -Symbol blinkt schnell, wenn der interne Speicher voll ist und keine neuen Nachrichten aufgezeichnet werden können. Wenn man den Anrufbeantwortermodus öffnet (siehe nachfolgend) zeigt das Display wie folgt an:

• Wenn keine neuen Nachrichten eingegangen sind: ’- - - - - - - - - - - -’ und ein blinkendes -Symbol.

• Wenn neue Na chrichten eingegangen sind, spielt das Gerät die Nachrichten ab und zeigt ’ -NN- -MM- ’. NN = Gesamtanzahl Nachrichten und MM= Nummer der aktuell ab gespielten Nachricht.

7.2 Öffnen des Anrufbeantwortermodus

Für den Betrieb des Anrufbeantworters müssen Sie die Anrufbeantwortertaste drücken . Wenn Sie neue Nachrichten haben, werden die Nachrichten im Mobilteil abgespielt. Wenn alle neuen Nachrichten abgespielt worden sind, können die neuen Nachrichten gelöscht werden, wenn innerhalb von 8 Sekunden nach Ende der letzten Nachricht gedrückt wird. Zum Verlassen des Anrufbeantwortermodus drücken Sie erneut die -T aste. Wenn 8 Sekunden lang keine Anweisung gegeben wird, kehrt das Gerät in den Stand-by zurück. Die numerischen Tasten haben die folgenden Funktionen: ’1’ Abhören des Hauptmenüs ’2’ Abspielen aller Nachrichten. ’3’ Abspielen der neuen Nachrichten. ’4’ Zurückspulen beim Abspielen der Nachricht ’5’ Löschen der Nachrichten ’6’ Vorspulen beim Abspielen der N achricht ’7’ Anrufbeantworter ein- oder ausschalten ’8’ Abhören des Menüs der ausgehenden Nachricht ’9’ Einstellen des Sicherheitscodes ’0’ Einstellen des Tages ’*’ Einstellen der Annahmeverzögerung ’#’ Ein Memo aufzeichnen

7.2.1 Den Anrufbeantworter an-/ausschalten

Wenn der Anrufbeantworter angeschaltet ist, leuchtet im Stand-by das -Symbol im Display (oder blinkt, wenn es neue Nachrichten gibt) und die Maschine nimmt den Anruf automatisch nach einer Anzahl Klingeltöne a n (§ 7.2.2 ). Um dies ein- oder auszuschalten drücken Sie ’7’. Auch wenn der Anrufbeantworter ausgeschaltet ist, nimmt er Tele fonate automatisch nach 10 Klingeltönen an, um Fernaktivierung zu ermöglichen (§ 7.4)

7.2.2 Die Anzahl der Klingeltöne einstellen

Die Anzahl der Klingeltöne, nach denen der Anrufbeantworter Anrufe annimmt, kann eingestellt werden von

2 - 9 und TS (Gebührensparmodus). Die Standardeinstellung ist 6 Klingeltöne. Im Gebührensparmodus nimmt das Gerät nach 6

Klingeltönen an, wenn es keine neuen Nachrichten gibt und nach 2 Klingeltönen, wenn es neue Nachrichten gibt. Wenn es keine neuen Nachrichten gibt und Sie ru fen Ihr Gerät an, um Ihre Nachrichten abzuhören (§ 7.4), können Sie also nach dem 2. Klingelton auflegen. Sie müssen keine Telefongebühren bezahlen und wissen, dass Sie keine neuen Nachrichten haben.12 Topcom Diablo 150/Twin/Triple/Quattro Zum Überprüfen der aktuellen Anzahl Klingelzeichen drücken Sie zweimal die ’*’-Taste. Eine Stimme gibt die aktuelle Anzahl der Klingeltöne an. Drücken Sie die ’*’-Taste und anschließend die ’#’-Taste zum Einstellen der Anzahl der Klingelzeichen. Geben Sie die gewünschte Anzahl der Klingeltöne ein (2-9) oder drücken Sie ’1’ für Gebührensparmodus.

7.2.3 Einstellen des Tages

Drücken Sie ’0’ und anschließend ’*’ um den aktuellen Tag abzuhören. Drücken Sie ’0’ und anschließend ’#’ um den aktuellen Tag einzustellen. Geben Sie wie folgt den Tag ein: ’1= Sonntag, 2= Montag...7= Samstag’ Wenn der Tag korrekt eingegeben ist, nennt das Gerät die neuen Einstellungen.

Wenn der Speicher voll ist, blinkt das Anrufbeantwortersymbol EIN/AUS an der Basisstation schnell (0,5 sek. AN/AUS). Wenn der Anrufbeantworter eingeschaltet ist und ein Anruf eingeht, spielt das Gerät automatisch OGM 2 ab (Anrufbeantworterfunktion ohne Aufzeichnung einer Anrufernachricht). Wenn Sie die Nachrichten abhören, wird die interne Sti mme mitteilen, dass der Speicher voll ist und dann die Nachrichten abspielen. Löschen Sie einige oder alle Nachrichten nachdem Sie sie abgehört haben. Der Speicher ist dann wieder frei.

7.2.5 Programmierung des Sicherheitscodes

Der Sicherheitscode ist ein dreistelliger Code zur Bedienung des Geräts aus der Ferne (§ 7.4). Der Sicherheitscode ist standardmäßig auf '123' eingestellt. Sie hören den aktuellen Sicherheitscode, indem Sie ’9’ eingeben und anschließend die ’#’-Taste drücken. Drücken Sie ’9’ + ’*’ um einen neuen Sicherheitscode einzustellen. Geben Sie nach dem Ton den neuen Code (3 Ziffern) ein und bestätigen Sie mit der’#’-Taste.

7.2.6 Eine ausgehende Nachricht aufzeichnen und selektieren

Drücken Sie ’8’ um das Menü der ausgehenden Nachricht abzuhören. Die verfügbaren Möglichkeiten sind: ’1’ um das Hauptmenü abzuhören. ’2’ Abspielen der aktuellen ausgehenden Nachricht ’3’ Die ausgehende Nachricht 1 aufzeichnen ’4’ Die ausgehende Nachricht 2 aufzeichnen ’5’ Die ausgehende Nachricht 1 selektieren ’6’ Die ausgehende Nachricht 2 sele ktieren ’8’ Das Menü der ausgehenden Nachricht erneut abhören.

Wenn ein Anruf eingeht und der Anrufbeantworter eingeschaltet ist, nimmt der Anrufbeantworter den Anruf automatisch nach der eingestellten Anzahl Klingeltöne entgegen. Wenn die ausgehende Nachricht 1 selektiert wurde, wird die Nachricht abgespielt, ertönt ein Piepton und der Anrufer kann eine Nachricht hinterlassen (max. 3 Minuten). Wenn die ausgehende Nachricht 2 selektiert wurde, wird die Verbindung nach dem Piepton automatisch unterbrochen. Der Anrufer kann keine Nachricht hinterlassen. Anmerkung: Wenn nach dem Annehmen 8 Sekunden lang nichts gesagt wird, wird die Verbindung automatisch unterbrochen.

7.3.1 Anrufselektion

Diese Funktion ist praktisch, wenn Sie nur bestimmte Anrufe annehmen wollen. Beim eingehenden Anruf kann man den Anruf überprüfen und hören, wer anruft. Sie können die ausgehende Nachricht und den Anrufer, der eine Nachricht hinterlässt, hören, indem Sie die Anrufmaschinentaste drücken.

7.3.2 Ein Memo aufzeichnen

Ein Memo ist wie eine eingehende Nachricht, die der Benutzer später abhören kann. Die max. Aufnahmezeit für ein Memo ist 3 Minuten. Drücken Sie die Anrufmaschinentaste und . Sprechen Sie nach dem Ton und drücken Sie ’#’ um die Aufzeichnung zu beenden.

7.3.3 Eingehende Nachrichten und Memos abspielen

Drücken Sie die Anrufbeantwortertaste um den Anrufbeantwortermodus zu öffnen. Drücken Sie , um alle Nachrichten und Memos abzuspielen. Drücken Sie um nur die neuen Nachrichten und Memos abzuspielen. Zu jeder Nachricht gibt die interne Stimme den Tag und die Uhrzeit des Anrufs an. Während des Abspielens können Sie: Zum Anfang der aktuellen Nachricht gehen, indem Sie einmal drücken. Zur vorigen Nachricht gehen, indem Sie zweimal drücken. Die Wiedergabe unterbrechen, indem Sie drücken. Drücken Sie erneut, um die Wiedergabe erneut zu starten. Gehen Sie zur nächsten Nachricht , indem Sie drücken .

7.3.4 Nachrichten löschen

a. Einzeln während der Wiedergabe löschen Starten Sie die Nachrichtenwiedergabe, wie oben erläutert. Um während der Wiedergabe die Nachricht zu löschen, drücken Sie Ø. Die Maschine spielt die nächste Nachricht ab. b. Alle Nachrichten löschen Nachdem Sie alle Nachrichten abgehört haben, fordert Sie die interne S timme auf, alle Nachrichten zu löschen. Drücken Sie Ø als Bestätigun g. Nachdem Sie Löschen gedrückt haben, bestätigt die interne Stimme, dass alle Nachrichten gelöscht worden sind.

Der Anrufbeantworter kann mit einem Touch-tone-Telefon (MFV-Tonsystem) fernbedient werden. Die Fernbedienung läuft über ein Menü.

7.4.1 Zum Start der Fernbedienung

• Rufen Sie Ihr Gerät an.

• Der Anrufbeantworter nimmt das Gespräch an, Sie hören die ausgehenden Nachricht und einen Piepton.

• Nach dem Piepton drücken Sie lange auf ’*’. Das Gerät fordert Sie auf den VIP-Code einzugeben.

• Wählen Sie langsam den Sicherheitscode (Standard 123).

• Wenn der Sicherheitscode falsch ist, bestätigt das Ger ät dies und fordert Sie auf den Code erneut einzugeben. Wenn der Sicherheitscode korrekt ist und das Gerät hat neue Nachrichten gespeichert, nennt es die Anzahl der neuen Nachrichten und spielt sie auch ab. Wenn alle neuen Nachrichten abgespielt worden sind, fordert Sie das Gerät auf ’5’ zu drücken zum Löschen der abgespielten Nachrichten oder ’1’, wenn Sie das Hauptmenü hören möchten.Topcom Diablo 150/Twin/Triple/Quattro 13

• Wenn das Gerät keine neuen Nachrichten gespeichert hat, teilt es das mit und fordert Sie auf ’1’ zu drücken um das Hauptmenü zu öffnen. 1 Buttons (See picture on folding page)
