GEBRUIKSAANWIJZING Butler 2500 DUO TOPCOM

NL De in deze handleiding beschren nogelijkheden worden gepubliceerd onder voorbehoud van wijzigingen.

Om de 'Nummerweergave' te konnen gebruiken,要去 deze Dienst geactiveerd zich op uw telefoonlijn. Om deze dienst te activeren, hebt U hiervoar meestal een apart abonnement van uw telefoonmaatschappij nodig.

Indien U geen nummerweergavefunctie hebt op uw telefoonlijn, zullen de inkomende telefoonnummers NIET op de display van uw toestel verschijnen.

!! Wichtig!!

5.1 Uitgaande gesprekken 27
5.1.1 Gewoon telefoneren 27
5.1.2 Blokkiezen 27
5.2 Inkomende oproepen 28
5.3 Numerherhaling 28
5.4 Geheugennummersprogrammeren 28
5.5 Een geugennummer oproepen 29
5.6 Tijdelijke uitschakeling van de microfoon (Mute) 29
5.7 Volume regelen 29
5.8 Paging 30
5.9 Buiten Bereik-waarschuwing 30
5.10 Flashtoets (R) 30
5.10.1 Flash-tijd instellen 30
5.11 Belvolume instellen 30

6 NUMMERWEERGAVE (CLIP-CALLER ID)

6.1 Nieuwe opropen. 31
6.2 Raadplegen van de oproeplijst 31
6.3 Oproepen van een nummer uit de oproeplijst 32
6.4 Telefoonnummersuit de oproeplijst wissen 32

TOPCOM

Butler 2500/2500 DUO

7 OPROEPDOORSCHAKELING EN INTERCOMGESPREKKEN 32

TUSSEN TWEE HANDSETS

(ENKEL B2500 DUO)

7.1 Oproepdoorschakeling tijdens een externe oproep 32
7.2 Interne oproep (intercom) 33

1. DE GARANTIE VAN TOPCOM 33
   9.PROBLEMEN VERHELPEN 34
2. TECHNISCHE GEGEVENS 35

TOPCOM

Butler 2500/2500 DUO

Veiligheidsvoorschriften

• Gebruik enkel de meegeleverde adapter. Geen vreemde adapters gebruiken, de accuellen können hierdoor beschadigd worden.
• Gebruik enkel oplaadbare batterijen van hetzelfde type. Gebruik nooit gewone, Niet oplaadbare batterijen. Let bij hetplaatsen van de oplaadbare batterijen op de polariteit (aangeduid in de batterijruimte van de handset).
• Raak de laad- en stekkercontacten Niet aan met scherpe en metalen voorwerpen.
• De werkig van medische toestellen kan worden beinyloed.
• De handset kan een onaangenaam gozoem veroorzaken in hoorapparaten.
• Het basisstation Niet opstellen in vochtige ruimten en Niet op minder dan 1,5m van een waterbron. De handset Niet in aanraking brengen met water.
• De telefoon Niet gebruiken in explosieve omgeyingen.
• Ontdoe u op een milieuvriendelijk wijze van de batterijen en de telefoon.
• Daar bij stroomuitval met dit toestel Niet kan getelefoneerd worden, in geval van nood een telefoon gebruiken die geen netstroom nodig hebft byb, een GSM.

Reinigen

Veeg de telefoon met een Licht vochtig doek of met een antistatische doek af. Gebruik nooit reinigingsmiddelen of agressieve oplosmiddelen.

TOPCOM

Butler 2500/2500 DUO

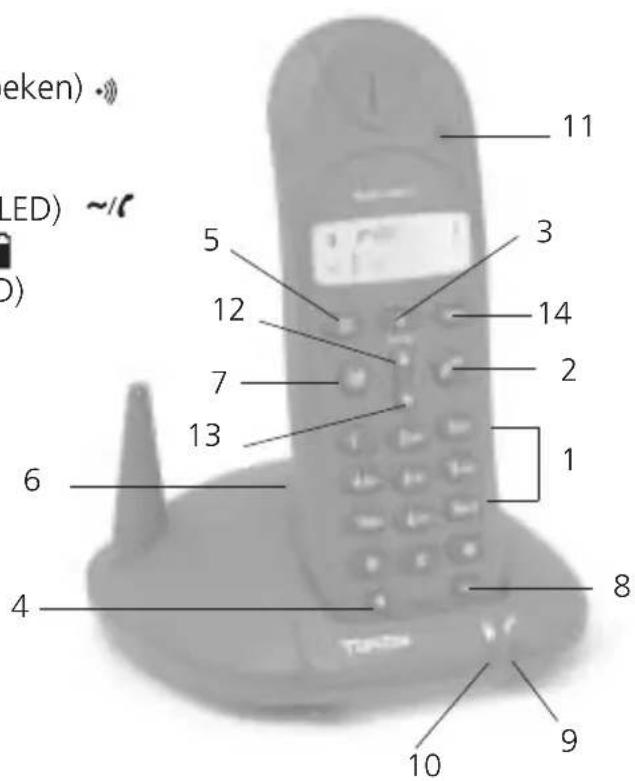

1 TOETSEN

1 Cijfertoetsen
2 Lijntoets
3 Herkies-/Pauzetoets
4 Flash R/Oproeplijst Toets
5 Geheugentoets
6 Paging-toets (om de handset te zoeken)
7 M ute-toetsA/C
8 INT-toets Int
9 Lijn-indicator aan/uit (LED)
10 Laad-indicator (LED)
11 Handset-indicator (LED)
12 Knop Omhoog
13 Knop Omlaag
14 Volumeknop

TOPCOM

Butler 2500/2500 DUO

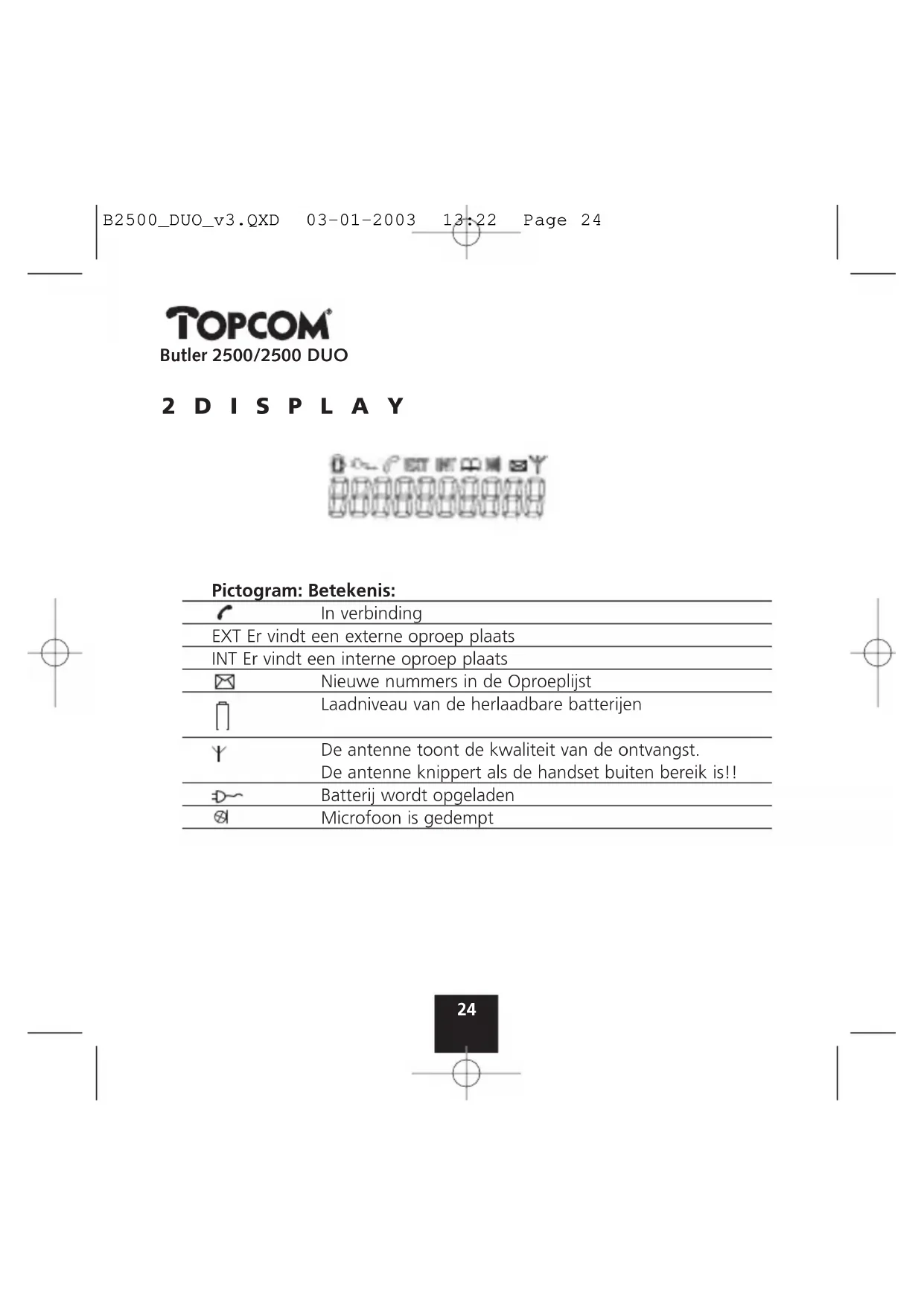

2 DISPLAY

Pictogram: Betekenis:

In verbinding

EXT Er vindt een externe oproep plaats

INT Er vindt een interne oproep plaats

Nieuwe nummers in de Oproeplijst

Laadiveau van de herlaadbare batterijen

De Antenne toont de kwaliteit van de ontvangst.

De antenne knippert als de handset buiten bereik is!!

Batterij worden opgeladen

Microloon is gedempt

TOPCOM Butler 2500/2500 DUO

3 INSTALLATIE

• Sluit de connector van het telefoonsnoer aan op het telefoontoestel en streek het andere uiteinde in de wandcontactdoos van het telefoonnet.
• Steek dekleine stekker van de AC-adapter in het toestel en het andere uiteinde in het stopcontact.
• Steek de 2 oplaadbare batterijen (AAA) in de batterijruimte onderaan de handset.

TOPCOM

Butler 2500/2500 DUO

Leg de handset op het basisstation. De rode Laad-indicator za branden.

Laad de handset gedurende 24 eer op alvorens de handset voor het eerst te gebruiken. Om de levensduur van de batterijen te verlungen, dient men de batterijen regelmatig volledig te ontladen.

Zodra de handset gen waarschuwingstoon LAST horen of het batterijpictogram Ileeg is, dient u deze terug op de lader te leggen.

4 LEGE BATTERIJ-INDICATIE

Als de batterij leeg is, voert de handset geen operaties meer uit. Als een batterij volledig leeg is en u hebt deze even op de basis gelegd om op te laden, geeft het Batterijsymbool aan dat de batterij wee helemaal opgeladen is. Dit isECHTER Niet het geval. De capaciteit zal snel calen.

Het is aan te raden de handset gedurende een hele NIGHT op de basis te leggen om grondig te konnen opladen.

Als u in gesprek bent en de batterij is bijna leeg, werkblinkt elke 60 seconden een waarschuwingssignaal. Leg de handset op de basis om op te laden.

TOPCOM

Butler 2500/2500 DUO

5WERKINGTELEFOON

5.1 Uitgaande gesprekken

5.1.1 Gewoon telefoneren

D ruk op de Lijntoets. U hoort de kiestoon.
V oer het gewenste telefoonnummer in.
D ruk op de Lijntoets om, na het gesprek, de verbinding te verbreken.

5.1.2 Blokkiezen

• Geef het gewenste telefoonnummer in. Foutieve ingaven{kunnen gecorrigeerd worden met behulp van de Mute-toets Als u gedurende 60 seconden op geen enkele toets drukt, verdwijnt het reeds ingegeven nummer en keert de handset terug maar standby-modus.
• Druk op de Lijntoets. Het nummer worden gevormd.
• D ruk op de Lijntoets om, na het gesprek, de verbinding te verbreken.

5.2 Inkomende oproepen

• Als er een oproep binnenkomt, rinkelt de handset en basis. Het EXT symbol en de LED-indicator van de handset beginnen te knipperen.
  Druk op de Lijntoets om de oproep te beantwoorden.

TOPCOM

Butler 2500/2500 DUO

• Als de handset op de basis ligt en u neemt de hoorn op, bent u onmiddelijk in verbinding met de oproeper. U hoeft de Lijntoets niet meer te drukken.

5.3 Numerherhaling

D ruk op de Lijntoets.
- D ruk op de Herkiestoets. HetIRST gevormde nummer (max. 20 cijfers) wordt gevormd.
- D ruk op de Lijntoets om, na het gesprek, de verbinding te verbreken.

In het geheugen können 10 indirecte nummers (van max 20 cijfers) geprogrammeerd worden.

D ruk op de Geheugentoets.
- Geef het geheugenplaatsnummer (0-9) in.
- Geef het telefoonnummer in dat u op deze geheugenplaats wil bewaren.
- D ruk op de Geheugentoets. Er werklijk een bevestigingstoon.

Opmerkingen :

• W erst u een pauze in te voegen, druk dan op de Herkies-/Pauzetoets / op deplaats waar u de pauze wenst.

TOPCOM Butler 2500/2500 DUO

5.5 Een geheugennummer oproepen

Druk op de Lijntoets.
D ruk op de Geheugentoets gevolgd door het geheugenplaatsnummer (0-9).
- Het geheugennummer wird automatisch gezvormd
- D ruk op de Lijntoets om, na het gesprek, de verbinding te verbreken.

5.6 Tijdelijke uitschakeling van de microfoon (Mute)

Het is möglich de microfoonijdens een gesprek uit te schakelen. Dan kan u vrij spreken zonder dat de beller u kan horen.

• D ruk,ijdens een gesprek, op de Mute-toets. De microfoon wordt gedeactiveerd. Op de display verschijnt het MUTE-symbool
• D ruk opniew op de Mute-toets om het gesprek te hervatten.

5.7 Volume regelen

Tijdens een gesprek kan u het volume regelen met de Volumeknop. Het volume=kunt u instellen op Hi, Medium of Low.

5.8 Paging

Als u op de Paging-toets van het basisstation drukt, begint de handset gedurende 30 seconden te rinkelen. Deze beltoon helpt u een verloren handset terug te vinden. Druk op een willekeurige toets om het rinkelen te stoppen.

TOPCOM

Butler 2500/2500 DUO

5.9 Buiten Bereik-waarschuwing

Als de handset zich, tijdens een gesprek, buiten het bereik van de basis bevindt, werklijk te een kort waarschuwingssignaal om de gebruiker te waarschuwen dat hij zich dichter maar de basis要去 begeven.

5.10 Flashtoets (R)

Als u drukt op de R-toets, ook wel flash of recall genoemd, dan genereert het toestel een lijnonderbreking (aan 100 ms of 250 ms). Deze LAST u toe gebruik te make n van speciale diensten die door uw telefooonmaatschappij worden aangeboden en/of gesprekken door te verbinden op een binnenhuiscentrale.

5.10.1 Flash-tijd instellen

Zet de schakelaar onderaan het basistoestel in de gewenste positie.

5.11 Belvolume instellen

• D ruk in de standbymodus enkele keren op de Volumeknop tot de beltoon het gewenste belvolume heeft.

Opmerking: het belvolume van het basistoestel kan nicht worden ingesteld!

TOPCOM Butler 2500/2500 DUO

6 NUMMERWEERGAVE (CLIP-CALLER ID)

De Butler 2500 geeft het telefoonnummer waar bij inkomende oproepen. Deze functie isECHTER enkel möglichk als deze Dienst door uw telefoonmaatschappij wordt aangeboden en als u op deze Dienst geabonneerd bent. Neem hiervoor contact op met uw telefoonmaatschappij. Als u een oproep hebt ontvangen, worden de nummers bewaard in een oproeplijst. In deze lijst+kennen 10 nummers (van elk max. 10 digits) bewaard worden. Als het nummer meer dan 10 cijfers bevat, worden enkel de LASTe 10 cijfers getoond en opgeslagen!

6.1 Nieuwe oproepen.

Als u een neue onbeantwoorde oproep hebt ontvangen, verschijnt het Clip-symbool op de display.

6.2 Raadplegen van de Oproeplijst

Bij het raadplegen van de oproepliest, begint de lijst steeds met de waarst binnengekomen oproep.

• D ruk op de Oproeplijst-toets of de Omhoog of Omlaag -toets
• Gebruik de Omhoog en Omlaag -toutsen om de lijst te doorlopen. Met de Omhoogtoets Keert u terug maar de vorige record, met de Omlaagtoets gaat u maar de volgende.
• U kan de Oproeplijst verlaten door op de R-toets te drukken.

TOPCOM

Butler 2500/2500 DUO

6.3 Oproepen van een nummer uit de Oproeplijst

• Doorloop de lijst tot het gewenste nummer op de display verschijnt.
• D ruk op de Lijntoets. Het nummer wirdt automatisch gevormd.

6.4 Telefoonnummers uit de Oproeplijtst wissen

• Doorloop de lijst tot het gewenste nummer op de display verschijnt.
• D ruk kort op de Mute-toets om het nummer te wissen.

7 OPROEPDOORSCHAKELING EN INTERCOMGESPREKKEN TUSSEN TWEE HANDSETS (ENKEL B2500 DUO)

!! Deze functies werken enkel op de DUO-versie van de Butler 2500!!!

7.1 Oproepdoorschakelingijdens een externe oproep

• D ruk op de INT-toetsijdens een externe oproep.

• De andere handset maar gedurende 30 sec. een beltoon horen. Als de andere handset de oproep Niet beantwoordt, worden de externe oproep teruggeschakeld.

• Als de andere handset de oproep beantwoordt,kest u een intern gesprek voeren. Zodra u de interne oproep beeindigt,wordt de externe lijn Doorverbonden met de andere handset.

• Of druk nogmaals op de INT-toets om terug te keren maar de externe oproep.

TOPCOM Butler 2500/2500 DUO

D ruk op de Lijn-toets om de oproep te beeindigen.

7.2 Interne oproep (intercom)

• D ruk op de INT-toets in de standbymodus.
• De andere handset LAST gelurende 30 sec. een beltoon horen. U kunt de beltoon stoppen door de INT-toets nogmaals in te drukken.
• Als de andere handset de oproep beantwoordt,kest u met een druk op de Lijn-toets een intern gesprek voeren.
  D ruk op de Lijn-toets om de oproep te beeindigen.

8 DE GARANTIE VAN TOPCOM

• De garantieperiode bedraagt 24 maanden. De garantie worden verleend na voorlegging van de originele factuur of betalingsbevestiging waarop de datum van aankoop en het toesteltype staan vermeld.
• Gedurende de garantieperiode verhelt Topcom kostenloos alle defecten die te wijten zijn aan materiaal- of productiefouten. Topcom kan, maar keuze, het defecte toestel ofwel herstellen ofwel verwangen.
• De garantieclaim vervalt bij ingrepen door de koper of onbevoegde derden.

TOPCOM

Butler 2500/2500 DUO

• Schade te wijten aan onoordeelkundige behandeling of bediening of aan het gebruik van wisselstukken en accessoires die nicht origineel of door Topcom aanbevolen zich, valt zich onder de garantie.
• Niet gedekt door de garantie is schade ten gevolge van externe invloedfactoren: bliksem, water, brand e.d. of wanner het toestelnummer op het toestel ward gewijzigd, verwijderd of onleesbaar gemaakt.

Opgelet: Als u uw toestel terugstuurt, vergeet uw aankoopbewijs Niet mee te sturen.

9 PROBLEMEN VERHELPEN

Symptom Mogelijk oorzaak Oplossing

Geen scherm Batterijen nicht opgeladen Controller de positie van de batterijen Herlaad de batterijen

Geen kiestoon Telefoonkabel slecht Controller de aansluiting aangesloten van de telefoonkabel

Volume van de Regel het volumeijdens gesprekspartner het gesprek door op de is te laag programmeertoets te drukken

TOPCOM

Butler 2500/2500 DUO

Belvolume van Pas het belvolume aan in de de handset standby- modus door op te laag de volumetoets te drukken

Reikwijdte: max. 300 m in open ruimte

max. 50m in gebouwen

Kiessystem:

DTMF

(toonkiezen)

Batterijen 2 x 1.2V, 550 mAh AAA Type NiMH

oplaadbaar

Max. autonomie: ca. 400 uren

Max. gespreksduur: 17 uren

Omgevingstemperatuur: +5^ tot +45^

Toegelaten relatieve luchtvochtigheid: 25 tot 85%

Netspanning adapter basisstation: 220/230V, 50 Hz
