BEDIENUNGSANLEITUNG Butler 2500 DUO TOPCOM

Zur Verwendung der 'Rufnummernanzeige' muss dieser Dienst erst für ihre Telefonleitung freigegeben werden. Zur Aktivierung dieser Dienstleistung benötigten Sie meistens ein separates Abonnement ihrer Telefongesellschaft.

Wenn Sie für ihre Telefonleitung keine Rufnummernanzeigefunktion haben, erscheinen die eingehenden Telefonnummern NICHT im Display Ihres Gerätes.

ji Importante !!

5.4 Geheugennummers programmeren

10 TECHNISCHE GEGEVENS

5.1.1 Normaler Verbindungsaufbau 61
5.1.2 Telefonieren mit Wahlvorbereitung 61

5.2 Einen Anruf entgegennehmen
5.3 Wahlwiederholung 62
5.4 Kurzwahlnummern programmieren 62
5.5 Eine Kurzwahlnummer anrufen 63
5.6 Stummschalten des Mikrofons (Mute)
5.7 Lautstärke einstellen
5.8 Paging
5.9 Warning "Außer Reichweite"
5.10 Flashtaste (R)
5.10.1 Die Flashzeit einstellen
5.11 Klingelmelodie einstellen

61

63
64
64
64
64

6. RUFNUMMERNÜBERMITTLUNG (CLIP-CALLER ID)

6.1 Neue Anrufe
6.2 Die Anruflste konsultieren
6.3 Wahlen einer Rufnummer aus der Anrufliste
6.4 Löschen

65

65

66

66

66

TOPCOM

Butler 2500/2500 DUO

1. ANRUFUMLEITUNG UND WECHSELSPRECHANLAGE ZWISCHEN ZWEI HANDSETS (NUR B2500 DUO) 67

7.1 Anrufumleitung während eines externen Anrufs 67
7.2 Interner Anruf (Wechselsprechanlage) 67

1. TOPCOM GARANTIE 68
2. HILFE BEI PROBLEMEN 69
3. TECHNISCHE DATEN 70

TOPCOM

Butler 2500/2500 DUO

Sicherheitshinweise

• V erwenden Sie nur das mitgelieferte Steckernetzgerät. Keine fremden Adapter verwenden, die Akkuzellen können sonst beschädigt werden.
• Legen Sie nur, aufladbare Akkus des gleichen Typs ein. Verwenden Sie auf keinen Fall normale nicht aufladbare Batterien. Wiederaufladbare Akkus richtig gegolt einlagen (Hinweisschild ist in den Akkufächern des Mobilteils angebracht).
• Berühren Sie nicht die Lade- und Steckerkontakte mit spitzen oder metallischen Gegenständen.
• Medizinische Geräte können in ihrer Funktion beeinflusst werden.
• Das Mobilteil kann in Hörgeräten einen unangenehmen Brummton verursachen.
  Die Basisstation nicht in feuchten Räumen und nicht weniger als 1,5 m entfernt von einer Wasserstelle aufstellen. Das Mobilteil nicht mit Wasser in Berührung bringen.
• Nutzen Sie das Telefon nicht in explosionsgeführdaten Umgebungen.
• Entsorgen Sie Akkus und Telefon umweltgerecht.
• Da bei Stromausfall das Telefonieren mit diesen Gerät nicht möglich ist, verwenden Sieitte im Falle eines Notrufes ein Telefon, dass Netzstrom unabhängig ist, also z.B. ein Handy.

Reinigen

Wischen Sie das Telefon mit einem leicht feuchtigen Tuch oder mit einem Antistatiktuch ab. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden.

TOPCOM

Butler 2500/2500 DUO

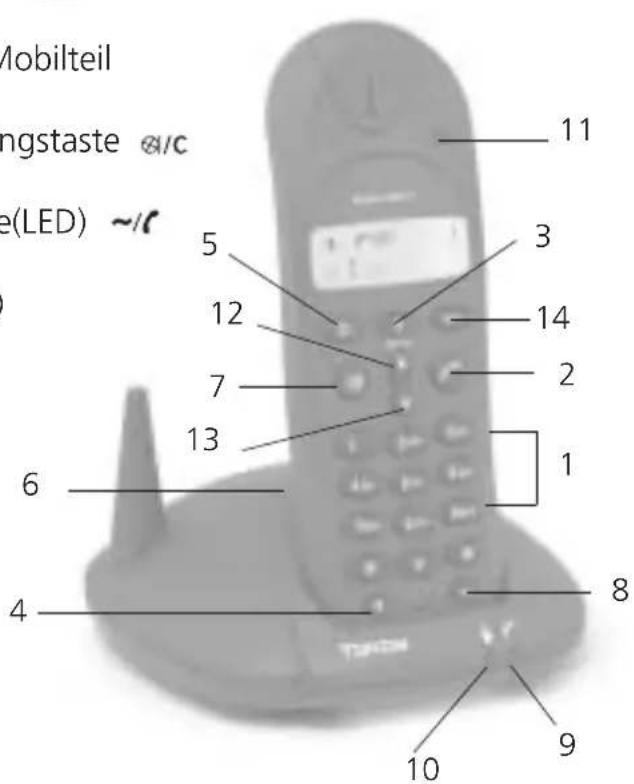

1 TASTEN

1 Wahltasten
2 Leitungstaste
3 W ahlwiederholungs-/Pause-Taste-P
4 Flash-/ Anrufliste-Taste R
5 Speichertaste
6 Paging-Taste (um das Mobilteil zuuchen)
7 Mikrofonstummschaltungstaste @/C
8 Intern-Taste INT
9 Leitungs-/ Stromanzeige(LED)
10 Ladeanzeige (LED)
11 Mobilteil-Anzeige (LED)
12 Nach-oben-Taste
13 Nach-unten-Taste
14 Lautstärke-Taste

TOPCOM

Butler 2500/2500 DUO

2. DISPLAY

Symbol: Bedeutung:

Sie sind in Verbindung

EXT Sie führen ein externes Geschäft

INT Sie führen ein internes Geschäft

Neue Nummern in der Anrufliste

Anzeige wiederaufladbare Batterien

Die Antenne zeigt die Qualität des Empfangs an. Die Antenne blinkt, wenn das Handgerät außerhalb der Reichweite ist. Außer Reichweite!

Batterie wird geladen

Mikrofon ist stummgeschaltet

TOPCOM Butler 2500/2500 DUO

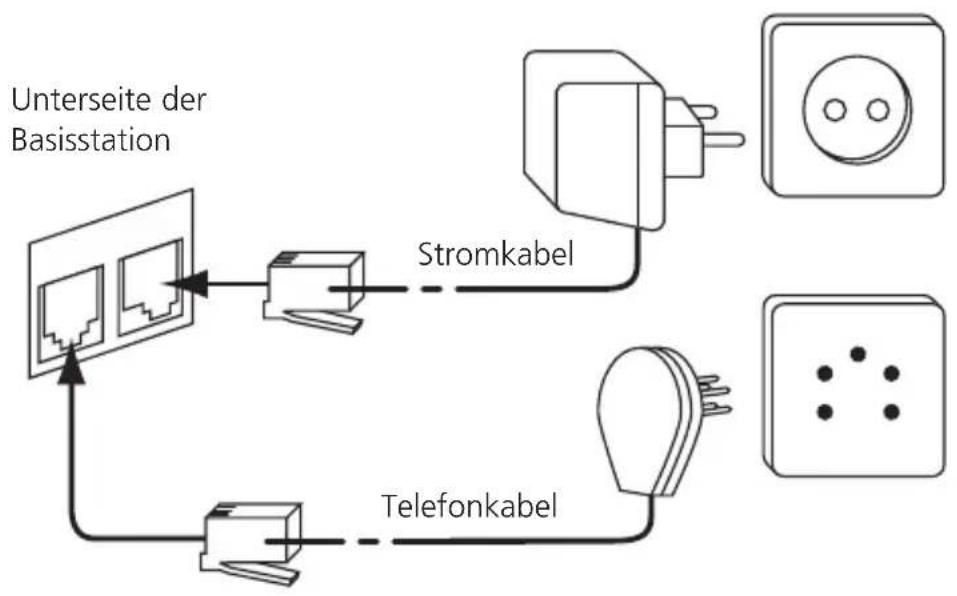

3. INSTALLATION

• Stecken Sie einen Stecker der Telefonschnur an der Basisstation ein. Den anderen Stecker stecken Sie in die Telefonanschlussdose.
• Stecken Sie den kleinen Stecker des Netzadapters AC an der Basisstation ein. Das Netzteil stecken Sie in eine Steckdose.
• Legen Sie die 2 aufladbaren Batterien (AAA) in das Batteriefach an der Unterseite des Mobilteils.

TOPCOM

Butler 2500/2500 DUO

Legen Sie das Mobilteil in die Basisstation. Die rote Ladeanzeige leuchtet. Laden Sie das Mobilteil 24 Stunden auf, bevor Sie es in Betriebnehmen.

Die Batterien haben eine langere Lebensdauer, wenn Sie in regelmäßigen Abständen vollständig entladen werden. Sobald das Mobilteil einen Warnton abgibt oder wenn das Batterie [Symbol leer ist,[Mn]SiEes wieder in die Ladeschale legen.

4. BATTERIE LEER-ANZEIGE

Wenn die Batterien leer sind, ist das Mobilteil nicht mehr aktiv. Wenn die Batterien vollig leer sind und Sie das Mobilteil nur kurz zum Laden auf die Basisstation legen, zeigt die Ladezustandsanzeige wieder vollständig aufgeladene Batterien an. Dies ist jedoch nicht der Fall. Die Kapazität wird schnell sinken. Wir empfehlen, das Mobilteil eine Nacht auf der Basisstation aufzuladen.

• Batterie voll [ ]
• Batterie leer []

Wenn Sie gerade ein Geschäft führn und die Batterien fast leer sind, horen Sie im 60-Sekunden-Takt einen Warnton. Legen Sie das Mobilteil zum Laden auf die Basisstation.

TOPCOM Butler 2500/2500 DUO

5. BETRIEB TELEFON

5.1 Telefonieren

5.1.1 Normaler Verbindungsaufbau

• Betätigten Sie die Leitungstaste .Sie horen das Freizeichen.
  Wahlen Sie die gewünschte Nummer.
• Betätigten Sie, nach dem Geschäft, die Leitungstaste um die Verbindung zu beenden.

5.1.2 Telefonieren mit Wahlvorbereitung

• Wahlen Sie die gewünschte Nummer. Fehlerhafte Eingaben konnen mit der Mikrofonstummschaltungstaste korrigiert werden. Wenn mehr als 60 Sekunden zwischen zwei Eingaben liegen, verschwindet die bereits eingegebene Nummer und das Mobilteil wechselt wieder in den Standby-Modus.
• Betätigen Sie die Leitungstaste. Die Nummer wird gewählt.
• Betätigten Sie, nach dem Geschäft, die Leitungstaste um die Verbindung zu beenden.

5.2 Einen Anruf entgegennehmen

• Bei einem eingehenden Anruf klingelt das Mobilteil und die Basisstation. Das EXT-Symbol und die Handset Anzeige-LED blinkt auf dem Display.
• Betätigten Sie die Leitungstaste, am den Anruf entgegenzunehmen.

TOPCOM

Butler 2500/2500 DUO

• Bei einem eingehenden Anruf brauchen Sie das Mobilteil nur aus der Ladeschale zunehmen, um die Verbindung mit dem Anrufer herzustellen. Das Betätigkeiten der Leitungstaste ist nicht erforderlich.

5.3 Wahlwiederholung

• Drucken Sie die Leitungstaste
• Betätigen Sie die Wahlwiederholungstaste. Die zuletzt gewählte Nummer (mit hochstens 20 Zeichen) erscheint auf dem Display.
  Die Nummer wird automatisch gewählt.
• Betätigen Sie, nach dem Geschäft, die Leitungstaste um die Verbindung zu beenden.

5.4 Kurzwahlnummern programmieren

Sie können maximal 10 indirekten Nummern (jeweils max. 20-stellig) speichern.

• Betätigen Sie die Speichertaste
• Betätigen Sie die Nummer der Speicherstelle (0-9).
• Geben Sie die Rufnummer ein die Sie auf dieser Stelle speichern wollen.
• Betätigen Sie die Speichertaste. Sie horen einen Quittungston.

Bemerkungen :

• W enn Sie eine Pause eingefugen möchten, betätigten Sie an der gewünschten Stelle die Wahlwiederholungs-/Pausetaste O / P .

TOPCOM Butler 2500/2500 DUO

5.5 Eine Kurzwahlnummer anrufen

• Betätigen Sie die Leitungstaste
• Betätigen Sie die Speichertaste und die Nummer der Speicherstelle (0-9).
  Die Kurzwahlnummer wird automatisch gewählt.
• Betätigkeiten Sie nach dem Geschäft die Leitungstaste um die Verbindung zu beenden.

5.6 Stummschalten des Mikrofons (Mute)

Wenn Sie, während eines Geschäfts, etwas mit einem dritten Person besprechen wollen, und Sie wollen nicht dass Ihr Geschäftspartner etwas darüber hört, betätigten Sie die Mikrofonstummschaltungsstaste.

• Betätigen Sie, während eines Geschäfts, die Mikrofonstummschalttaste ®Das Mikrofon wird ausgeschelt. Auf dem Display erscheint das MUTE-Symbol ®
• W enn Sie das Geschäft fortsetzen wollen, betätigten Sienochmals die Mikrofonstummschalttaste

5.7 Lautstärke einstellen

Während eines Geschäfts, können Sie die Lautstärke einstellen mit der Lautstärketaste. Sie können die Lautstärke entweder laut, mittel oder leise einstellen.

TOPCOM

Butler 2500/2500 DUO

5.8 Paging

Wenn Sie die Paging-Taste betätigten, ertont ca. 30 Sekunden der Rufton des Mobilteils. So finden Sie ein verlorenes Mobilteil schnell wieder. Drücken Sie eine Taste um das Klingeln eines Handsets zu beenden.

5.9 Warning "Außer Reichweite"

Wenn sich das Mobilteil während eines Geschäfts außerhalb der Reichweite der Basisstation befindet, hört der Benutzer einen kurzen Warnton, derihn dazu auffordsert, napher an die Basisstation heranzugehen.

5.10 Flashtaste (R)

Die R-Taste, auch Flash- oder Recall-Taste genannt, erzeugt bei Betätigung eine Verbindungsunterbrechung (von 100 oder 250 Ms), die es Ihnen erhögt, vom Netz-Betreiber bereitgestellte Dienste zu nutzen und/oder Geschäfte in der hauseigenen Telefonanlage weiterzuschalten.

5.10.1 Die Flashzeit einstellen

Schalten Sie den Schalter an der Unterseite der Basisstation in die gewünschte Position!

TOPCOM Butler 2500/2500 DUO

5.11 Klingellautstärke einstellen

Drücken Sie die Lautstärketaste im Stand-by Betrieb, bis die gewünschte Klingellautstärke des Handsets zu horen ist.

Anmerkung: Die Klingellautstärke der Basisinheit kann nicht eingestellt werden!

6. RUFNUMMERNÜBERMITTLUNG (CLIP-CALLER ID)

Der Butler 2500 zeigt die Rufnummer des anrufenden Teilnehmers an. Die Rufnummernanzeige ist jedoch nur verfügbar, wenn sie von Ihr dem Netz-Betreiber untersucht wird und Sie diesen Dienst beauftragt haben. Weitere Informationen zu dieser dem Dienst erhalten Sie von Ihr dem Netzbetreiber. Wenn Sie einen Anruf entgegenommen haben,

werden die Rufnummern in einer Anrufliste gespeichert. In dieser Listekonnen 10 Rufnummern (max. 10-stellig) gespeichert werden. Wenn die Nummer länger als 10 Ziffern ist, werden nur die letzten 10 Ziffern angezeigt und gespeichert!

6.1 Neue Anrufe

Wenn Sie einen neuen nicht angenommenen Anruf empfangen haben, wird das Clip-Symbol auf dem Display angezeigt.

TOPCOM

Butler 2500/2500 DUO

6.2 Die Anrufliste konsultieren

Wenn Sie die Anrufliste öffnen, sehen Sie die zuletzt eingegangene Rufnummer.

• Betätigen Sie die Anrufliste-Taste oder die Nach-obenoder Nach-unten-Taste

• Mit den Nach-oben- und Nach-unten Tasten konnen Sie in der Liste blättern. Beim Betätigten springt die Nach-oben-Taste rückwärts zur vorgen Eintragung und die Nach-unten-Taste vorwärts zum nachsten Eintrag

• Um die Anrufliste zu verlassen, betätigen Sie die R-taste.

6.3 Wahlen einer Rufnummer aus der Anrufliste

• Blättern Sie in der Liste, bis die gewünschte Rufnummer auf dem Display erscheint.
• Betätigkeiten Sie die Leitungstaste. Die Rufnummer wird automatisch gewählt.

6.4 Löschen

• Blättern Sie in der Liste, bis die gewünschte Rufnummer auf dem Display erscheint.
• Betätigen Sie kurz die Mikrofonstummschalttaste um die Nummer zu Löschen.

TOPCOM

Butler 2500/2500 DUO

7. ANRUFUMLEITUNG UND WECHSELSPRECHANLAGE ZWISCHEN ZWEI HANDSETS (NUR B2500 DUO !!!)

!!! These Funktion Funktioniert nut bei der DUO-Version vom Butler 2500 !!!

7.1 Anrufumleitung während eines externen Anrufs

• Drücken Sie bei einem externen Anruf die INT-Taste

• Das andere Handset beginnt 30 Sekunden lang zu klingeln. Wenn das andere Handset den Anruf nicht Annimmt, wird der externe Anruf zurückgeschaltet.

• W enn das andere Handset die Verbindung annimmt, können Sie intern sprechen. Wenn Sie auflagen, wird die externe Verbindung mit dem anderen Handset verbunden

• Oder drücken Sie die INT-Taste um zum externen Anrufer zusammen zukehren
• Drücken Sie die Verbindungstaste um den Anruf zu beenden

7.2 Internet Anruf (Wechselsprechanlage)

• Drucken Sie im Stand-by die INT-Taste.
• Das andere Handset beginnnt 30 Sekunden lang zu klingeln. Sie konnen das Klingeln beenden, indem Sie die INT-Taste erneut betätigten.
• W enn das andere Handset den Anruf durch Drücken der Verbindungstaste annimmt, können Sie intern sprechen.
• Drücken Sie die Verbindungstaste um den Anruf zu beenden

TOPCOM

Butler 2500/2500 DUO

8. TOPCOM GARANTIE

• Die Garantiezeit beträgt 24 Monate. Die Garantie wird auf Grund der Vorlage der Originalrechnung bzw.Zahlungsbestätigung, welche das Datum des Kaufes sowie die Geräte-Typ zu tragen hat, gewährt.
• Wahlend der Garantiezeit behebt Topcom unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehler beruhen. Topcom leistet nach eigener Wahl Garantie durch Repartur oder durch Austausch des defekten Gerätes.
• Der Garantieanspruch erlischt bei Eingriffen durch Käfer oder unbefugte Dritte.
• Schaden, die durch unsachgemäß Behandlung oder Bedienung auftreten, bzw. die entstehen durch die Verwendung von Ersatzteilen und Zubehör, die nicht Original oder von Topcom empfohlenen sind, fallen nicht unter die Garantieleistung.
  Die Garantie wird nicht gewährt, wenn Schäden durch äußere Einflüsse: Blitz, Wasser, Feuer u. ä entstanden sind oder die Geräte-Nummer am Gerät geändert, gelöscht oder unleserlich gemacht wurde.

Achtung: Vergessen Sie bei einem Zurückschicken ihres Gerätes nicht ihren Kaufbeleg beizufügen.

TOPCOM

Butler 2500/2500 DUO

9. HILFE BEI PROBLEMEN

Problem Mögliche Ursache Lösung

Kein Display Batterien nicht Kontrollieren Sie die Position aufgeladen der Batterien
	Laden Sie die Batterien wieder auf
Kein Freizeichen Telefonkabel Kontrollieren Sie den schlecht Anschluss des Telefonkabels angeschlossen
Lautstärke der Regel in Sie die Lautstärke
Gesprächspartner während des Geschäfts ist zu gering durch Betätigten der Lautstärketaste
Handsetstellen Sie die Klingellautstärke
Klingellautstärke im Stand-by durch Drücken zu leise der Lautstärketaste ein

TOPCOM

Butler 2500/2500 DUO

10. TECHNISCHE DATEN

Reichweite: max. 300 m im freien Gelda
	max. 50 m in Gebäuden
Währverfahren:	MFV	(Ton)
Batterien: 2 x 1.2V, 550 mAh AAA Typ NiMH wiederaufladbar
Max. Standby-Zeit: ca 400 Stunden
Max. Geschäftsjahr: 17 Stunden
Umgebungstemperatur: +5 °C bis +45 °C
Zulässige relative Luftfeuchtigkeit: 25 bis 85 %
Stromversorgung Basisstation: 220/230V, 50 Hz
