BEDIENUNGSANLEITUNG Butler 2501 DUO TOPCOM

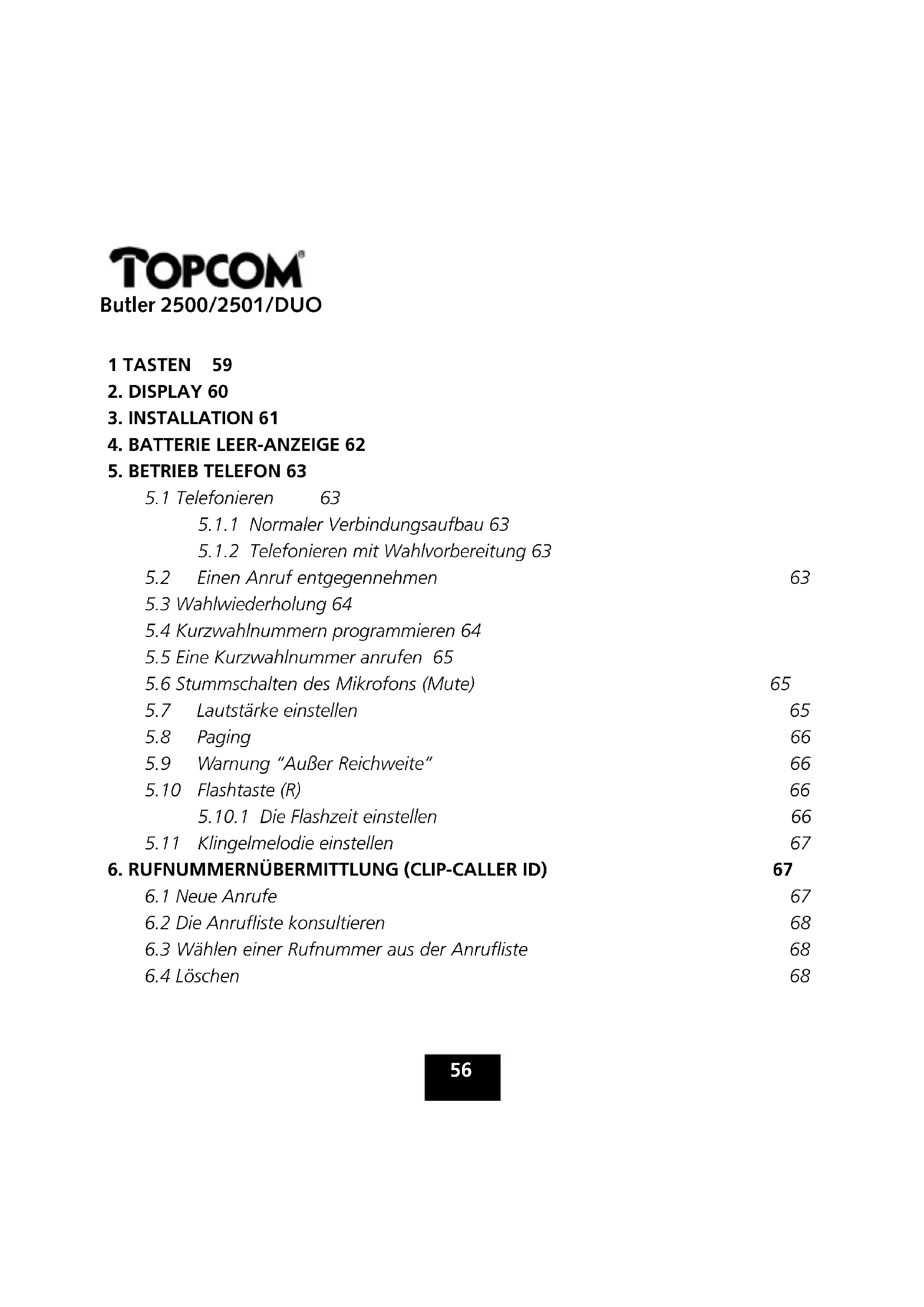

10. TECHNISCHE GEGEVENS 20

5. BETRIEB TELEFON 63

5.1.1 Normaler Verbindungsaufbau 63

5.1.2 Telefonieren mit Wahlvorbereitung 63

5.2 Einen Anruf entgegennehmen 63

5.3 Wahlwiederholung 64

5.4 Kurzwahlnummern programmieren 64

5.5 Eine Kurzwahlnummer anrufen 65

5.6 Stummschalten des Mikrofons (Mute) 65

5.7 Lautstärke einstellen 65

5.9 Warnung “Außer Reichweite” 66

5.10 Flashtaste (R) 66

5.10.1 Die Flashzeit einstellen 66

6.2 Die Anrufliste konsultieren 68

6.3 Wählen einer Rufnummer aus der Anrufliste 68

7.1 Anrufumleitung während eines ecternen Anrufs 69

7.2 Interner Anruf (Wechselsprechanlage) 69

10. TECHNISCHE DATEN 72

• Verwenden Sie nur das mitgelieferte Steckernetzgerät. Keine fremden Adapter verwenden, die Akkuzellen können sonst beschädigt werden.

• Legen Sie nur, aufladbare Akkus des gleichen Typs ein. Verwenden Sie auf keinen Fall normale nicht aufladbare Batterien.Wiederaufladbare Akkus richtig gepolt einlegen (Hinweisschild ist in den Akkufächern des Mobilteils angebracht).

• Berühren Sie nicht die Lade- und Steckerkontakte mit spitzen und metallischen Gegenständen.

• Medizinische Geräte können in ihrer Funktion beeinflusst werden.

• Das Mobilteil kann in Hörgeräten einen unangenehmen Brummton verusachen.

• Die Basisstation nicht in feuchten Räumen und nicht weniger als 1,5 m entfernt von einer Wasserstalle aufstellen. Das Mobilteil nicht mit Wasser in Berührung bringen.

• Nutzen Sie das Telefon nicht in explosionsgefährdeten Umgebungen.

• Entsorgen Sie Akkus und Telefon umweltgerecht.

• Da bei Stromausfall das Telefonieren mit diesem Gerät nicht möglich ist, verwenden Sie bitte im Falle eines Notrufes ein Telefon, daß netzstrom- unabhängig ist, also z.B. ein Handy. Reinigen Wischen Sie das Telefon mit einem leicht feuchtigen Tuch oder mit einem Antistatiktuch ab. Niemals Reinigungsmittel oder gar aggressive Löschungsmittel verwenden. B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 581

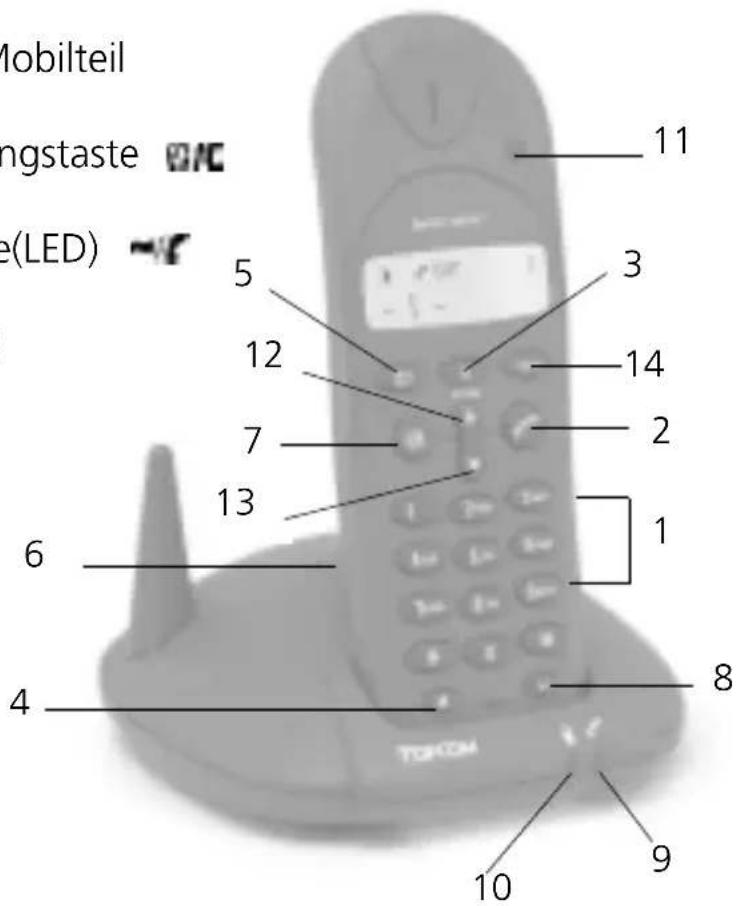

Butler 2500/2501/DUO 1 TASTEN 1 Wähltasten 2 Leitungstaste 3 Wahlwiederholungs-/Pause-taste /P 4 Flash-/ Anrufliste-Taste R 5 Speichertaste 6 Paging-Taste (um das Mobilteil zu suchen) 7 Mikrofonstummschaltungstaste 8 Intern-Taste INT 9 Leitungs-/ Stromanzeige(LED) 10 Ladeanzeige (LED) 11 Mobilteil-Anzeige (LED) 12 Nach-oben-Taste 13 Nach-unten-Taste 14 Lautstärke-Taste B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 5960 Butler 2500/2501/DUO

Symbol: Bedeutung: Sie sind in Verbindung EXT Sie führen ein externes Gespräch INT Sie führen ein internes Gespräch Neue Nummern in der Anrufliste Anzeige wiederaufladbare Batterien Die Antenne zeigt die Qualität des Empfangs an. Die Antenne blinkt, wenn das Handgerät Außerhalb des Bereich ist. Außer Reichweite! Batterie wird geladen Mikrofon ist stummgeschaltet B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 603. INSTALLATION

• Stecken Sie einen Stecker der Telefonschnur an der Basisstation ein. Den anderen Stecker stecken Sie in die Telefonanschlussdose.

• Stecken Sie den kleinen Stecker des Netzadapters AC an der Basisstation ein. Das Netzteil stecken Sie in eine Steckdose.

• Legen Sie die 2 aufladbaren Batterien (AAA) in das Batteriefach an der Unterseite des Mobilteils.

Butler 2500/2501/DUO Unterseite der Basisstation Telefonkabel Stromkabel B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 61Legen Sie das Mobilteil in die Basisstation. Die rote Ladeanzeige leuchtet. Laden Sie das Mobilteil 24 Stunden auf, bevor Sie es in Betrieb nehmen. Die Batterien haben eine längere Lebensdauer, wenn Sie in re g e l m ä ß i- g e n Abständen vollständig entladen werden. Sobald das Mobilteil einen Wa rnton abgibt oder wenn die Batterie Symbol leer, müssen Sie es wieder in die Ladeschale legen.

4. BATTERIE LEER-ANZEIGE

Wenn die Batterien leer sind, ist das Mobilteil nicht mehr aktiv. Wenn die Batterien völlig leer sind und Sie das Mobilteil nur kurz zum Laden auf die Basisstation legen, zeigt die Ladezustandsanzeige wieder vollständig aufgeladene Batterien an. Dies ist jedoch nicht der Fall. Die Kapazität wird schnell sinken. Wir empfehlen, das Mobilteil eine Nacht auf der Basisstation aufzuladen.

• Batterie leer [ ] Wenn Sie gerade ein Gespräch führen und die Batterien fast leer sind, hören Sie im 60-Sekunden-Takt einen Warnton. Legen Sie das Mobilteil zum Laden auf die Basisstation.

5.1.1 Normaler Verbindungsaufbau

• Betätigen Sie die Leitungstaste . Sie hören das Freizeichen.

• Wählen Sie die gewünschte Nummer.

• Betätigen Sie, nach dem Gespräch, die Leitungstaste um die Verbindung zu beenden.

5.1.2 Telefonieren mit Wahlvorbereitung

• Wählen Sie die gewünschte Nummer. Fehlerhafte Eingaben können mit der Mikrofonstummschaltungstaste k o rr i g i e rt werden. Wenn mehr als 60 Sekunden zwischen zwei Eingaben liegen, verschwindet die b e r eits eingegebene Nummer und wechselt das Mobilteil wieder in den Standby-Modus.

• Betätigen Sie die Leitungstaste . Die Nummer wird gewählt.

• Betätigen Sie, nach dem Gespräch, die Leitungstaste um die Verbindung zu beenden.

5.2 Einen Anruf entgegennehmen

• Bei einem eingehenden Anruf klingelt das Mobilteil und Basisstation. Das EXT-Symbol und die Handsetanzeige-LED wird blinkt auf dem Display.

• Betätigen Sie die Leitungstaste , um den Anruf e n t g e g e n z u n e h m e n . B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 63• Bei einem eingehenden Anruf brauchen Sie das Mobilteil nur aus der Ladeschale zu nehmen, um die Verbindung mit dem Anrufer herzustellen. Das Betätigen der Leitungstaste ist nicht erforderlich.

5.3 Wahlwiederholung

• Drücken Sie die Leitungstaste .

• Betätigen Sie die Wahlwiederholungstaste . Die zuletzt Nummer (mit höchstens 20 Zeichen).

• Die Nummer wird automatisch gewählt.

• Betätigen Sie, nach dem Gespräch, die Leitungstaste um die Verbindung zu beenden.

5.4 Kurzwahlnummern programmieren

Sie können maximal 10 indirekten Nummern (jeweils max. 20-stellig) speichern.

• Betätigen Sie die Speichertaste

• Betätigen Sie die Nummer der Speicherstelle (0-9).

• Geben Sie die Rufnummer ein die Sie auf dieser Stelle bewahren w o l l e n .

• Betätigen Sie die Speichertaste . Sie hören einen Quittungston. Bemerkungen :

• Wenn Sie eine Pause einfügen möchten, betätigen Sie an der gewünschten Stelle die Wahlwiederholungs-/Pausetaste /P.

• Betätigen Sie die Leitungstaste .

• Betätigen Sie die Speichertaste und die Nummer der Speicherstelle (0-9).

• Die Kurzwahlnummer wird automatisch gewählt.

• Betätigen Sie, nach dem Gespräch, die Leitungstaste um die Verbindung zu beenden.

5.6 Stummschalten des Mikrofons (Mute)

Wenn Sie, während eines Gespräches, etwas mit einem dritten Person b e s p r echen wollen, und Sie wollen nicht daß Ihr Gesprächspart n e r etwas darüber hört, betätigen Sie die Mikrofonstummschaltungs- taste .

• Betätigen Sie, während eines Gespräches, die Mikro f o n s t u m m - schaltungstaste . Das Mikrofon wird ausgeschaltet. Auf dem Display erscheint das MUTE-Symbol .

• Wenn Sie das Gespräch weitersetzen wollen, betätigen Sie nochmals die Mikrofonstummschaltungstaste .

5.7 Lautstärke einstellen

Während eines Gesprächs, können Sie die Lautstärke einstellen mit der Lautstärketaste . Sie können die Lautstärke entweder auf laut, mittel oder leise einstellen.

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 655.8 Paging Wenn Sie die Paging-Taste betätigen, ertönt ca. 30 Sekunden der Rufton des Mobilteils. So finden Sie ein verlorenes Mobilteil schnell wieder. Drücken Sie eine Taste um das Klingeln eines Handsets zu beenden.

5.9 Warnung “Außer Reichweite”

Wenn sich das Mobilteil während eines Gesprächs außerhalb der Reichweite der Basisstation befindet, hört der Benutzer einen kurzen Warnton, der ihn dazu auffordert, näher an die Basisstation heranzugehen.

Die R-Taste, auch Flash- oder Recall-Taste genannt, erzeugt bei Betätigung eine Verbindungsunterbrechung (von 100 oder 250 Ms), die es Ihnen ermöglicht, vom Netz-betreiber bereitgestellte Dienste zu nutzen und/oder Gespräche in der hauseigenen Telefonanlage weiterzuschalten.

5.10.1 Die Flashzeit einstellen

Schalten Sie den Schalter an der Unterseite der Basisstation in die gewünschte Position!

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 665.11 Klingellautstärke einstellen Drücken Sie die Lautstärketaste im Stand-by mehrface, bis die gewünschte Klingellautstärke des Handsets zu hören ist. Anmerkung: Die Klingellautstärke der Basiseinheit kann nicht eingestellt werden!

6. RUFNUMMERNÜBERMITTLUNG (CLIP-CALLER ID)

Der Butler 2500/2501 zeigt die Rufnummer des anrufenden Teilnehmers an. Die Rufnummernanzeige ist jedoch nur verfügbar, wenn sie von Ihrem Netz-b e t reiber unterstützt wird und Sie diesen Dienst beauftragt haben. We i t e r e Informationen zu diesem Dienst erhalten Sie von Ihrem Netzbetreiber. Wenn Sie einen Anruf entge- gengenommen haben, werden die Rufnummern in einer Anrufliste gespeichert. In dieser Liste können 10 Rufnummern (max. 10-stellig) gespeichert werden. Wenn die Nummer länger als 10 Ziffern ist, werden nur die letzten 10 Ziffern angezeigt und gespeichert!

Wenn Sie einen neuen nicht angenommenen Anruf empfangen haben, wird das Clip-Symbol auf dem Display angezeigt.

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 676.2 Die Anrufliste konsultieren Wenn Sie die Anrufliste öffnen, sehen Sie die zuletzt eingegangene Rufnummer.

• Betätigen Sie die Anrufliste-Taste oder die Nach-oben- oder Nach-unten-Taste .

• Mit den Nach-oben- und Nach-unten Tasten können Sie in der Liste blättern. Beim Betätigen springt die Nach-oben-Taste rückwärts zur vorigen Eintragung und die Nach-unten-Taste vorwärts zum nächsten Eintrag

• Um die Anrufliste zu verlassen, betätigen Sie die R-taste.

6.3 Wählen einer Rufnummer aus der Anrufliste

• Blättern Sie in der Liste, bis die gewünschte Rufnummer auf dem Display erscheint.

• Betätigen Sie die Leitungstaste . Die Rufnummer wird automatisch gewählt.

• Blättern Sie in der Liste, bis die gewünschte Rufnummer auf dem Display erscheint.

• Betätigen Sie zweimal kurz die Mikrofonstummschaltungstaste um die Nummer zu löschen.

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 687. ANRUFUMLEITUNG UND WECHSELSPRECHANLAGE ZWISCHEN ZWEI HANDSETS (NUR B2500 DUO ODER B2501 DUO!!!) !!! Diese Funktion funktioniert nut bei der DUO-Version vom Butler2500/2501!!!

7.1 Anrufumleitung während eines ecternen Anrufs

• Drücken Sie bei einem externen Anruf die INT-Taste

• Das ander Handset beginnt 30 Sekunden lang zu klingeln. Wenn das andere Handset den Anruf nicht annimmt, wird der externe Anruf zurückgeschaltet. - Wenn das andere Handset die Verbindung annimmt, können Sie intern sprechen. Wenn Sie auflegen, wird die externe Verbindung mit den anderen Handset verbunden - Oder drücken Sie die INT-Taste um zum externen Anrufer zurückzukehren

• Drücken Sie die Verbindungstaste um den Anruf zu beenden

7.2 Interner Anruf (Wechselsprechanlage)

• Drücken Sie im Stand-by die INT-Taste.

• Das andere Handset beginnt 30 Sekunden lang zu klingeln. Sie können das Klingeln beenden, indem Sie die INT-Taste erneut betätigen.

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 69• Wenn das andere Handset den Anruf durch Drücken der Verbindungstaste annimmt, können Sie intern sprechen.

• Drücken Sie die Verbindungstaste um den Anruf zu beenden

8.1. Garantiefrist Die Topcom-Einheiten haben eine Garantiefrist von 24 Monaten. Die Garantiefrist beginnt an dem Tag, an dem die neue Einheit vom Kunden gekauft wurde. Die Garantie muss durch Vorlage der Originalrechnung oder -quittung, auf der das Kaufdatum und das Modell der Einheit angegeben sind, nachgewiesen werden. 8.2. Handhabung der Garantie Eine fehlerhafte Einheit muss mit einem gültigen Ankaufsnachweis zu einem Topcom-Kundendienst zurückgeschickt werden. Wenn bei der Einheit während der Garantiefrist einen Fehler auftritt, repariert Topcom oder sein offiziell benannter Kundendienst kostenlos alle Defekte, die durch Material- oder Herstellungsfehler aufgetreten sind. Topcom wird nach seinem eigenen Ermessen seine Garantieverpflichtungen entweder durch Reparatur oder Austausch der fehlerhaften Einheiten oder Teile der fehlerhaften Einheiten nachkommen.

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 70Das ursprüngliche Kaufdatum gibt den Beginn der Garantiefrist an. Die Garantiefrist wird nicht verlängert, wenn die Einheit von Topcom oder seinen anerkannten Kundendiensten ausgetauscht oder repariert wird. 8.3. Garantieausschlüsse Beschädigungen oder Defekte aufgrund falscher Behandlung oder nicht sachgemäßem Betrieb und Schäden, die durch die Verwendung von Teilen, die keine Originalteile sind, oder von nicht von Topcom empfohlenem Zubehör entstanden sind, werden nicht von der Garantie gedeckt. Die Garantie deckt weder Schäden, die durch äußere Faktoren, wie Blitzschlag, Wasser und Feuer entstanden sind, noch irgendwelche Transportschäden. Es besteht keinerlei Recht auf Garantieleistungen, wenn die Seriennummer der Einheiten geändert, entfernt oder unleserlich gemacht wurde. Alle Garantieansprüche werden ungültig, wenn die Einheit vom Käufer oder von unqualifizierten, nicht offiziell anerkannten Topcom- Kundendiensten repariert, geändert oder teilweise umgewandelt wurde.

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 719. HILFE BEI PROBLEMEN Problem Mögliche Ursache Lösung Kein Display Batterien nicht Kontrollieren Sie die Position aufgeladen der Batterien Laden Sie die Batterien wieder auf Kein Freizeichen Telefonkabel Kontrollieren Sie den schlecht Anschluss des Telefonkabels angeschlossen Lautstärke der Regeln Sie die Lautstärke Gesprächspartner während des Gesprächs ist zu gering durch Betätigen der Lautstärketaste Handset Stellen Sie die Klingellautstärke Klingellautstärke im Stand-by durch Drücken zu leise der Lautstärketaste ein

Butler 2500/2501/DUO B2500_2501_DUO.QXD 22/3/02 1:51 pm Page 7210. TECHNISCHE DATEN Reichweite: max. 300 m im freien Gelände max. 50 m in Gebäuden Wählverfahren: MFV (Ton) Batterien: 2 x 1.2V, 300 mAh AAA Typ NiCd wiederaufladbar Max. Standby-Zeit: ca 200 Stunden Max. Gesprächszeit: 9 Stunden Umgebungstemperatur: +5 °C bis +45 °C Zulässige relative Luftfeuchtigkeit: 25 bis 85 % Stromversorgung Basisstation: 220/230V , 50 Hz
