KÄYTTÖOHJE TwinTalker 3700 Duo Pack TOPCOM

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz) 1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2 2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8 3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5 4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7 5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1 6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7 7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6 8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8 8 88,5 18 123,0 28 173,8 38 250,3 9 91,5 19 127,3 29 179,9TOPCOM TWINTALKER 3700 65 SUOMI TOPCOM TWINTALKER 3700 1 JOHDANTO Kiitos, että ostit TOPCOM Twintalker 3700:n. Se on pienellä alueella toimiva, vähän virtaa kuluttava radioviestintälaite, jonka käytöstä ei aiheudu muita kuluja kuin akkujen lataamisesta syntyvät pienet kulut. Twin Talker 3700 toimii yksityisten kannettavien radioiden (PMR) taajuuksilla, ja sitä voi käyttää missä tahansa maassa, jossa palvelu on hyväksytty pakkauksessa ja tässä käyttöohjeella mainitulla tavalla. 2 KÄYTTÖTARKOITUS: Laitetta voi käyttää erilaisiin ammatillisiin ja harrastustarkoituksiin. Esimerkiksi: yhteydenpitoon matkustettaessa kahdella tai useammalla autolla, pyöräillessä, hiihtoretkillä. Sen avulla voit pitää yhteyttä lapsiin heidän leikkiessään ulkona jne. 3 CE-MERKINTÄ Tämä tuote täyttää radio- ja telepäätelaitteista annetun direktiivin 1999/5/EY olennaiset vaatimukset ja muut asiaankuuluvat määräykset. Tämän vahvistaa CE-merkintä. Vaatimustenmukaisuusilmoitus on osoitteessa: http://www.topcom.net/cedeclarations.php 4 TURVALLISUUSOHJEET

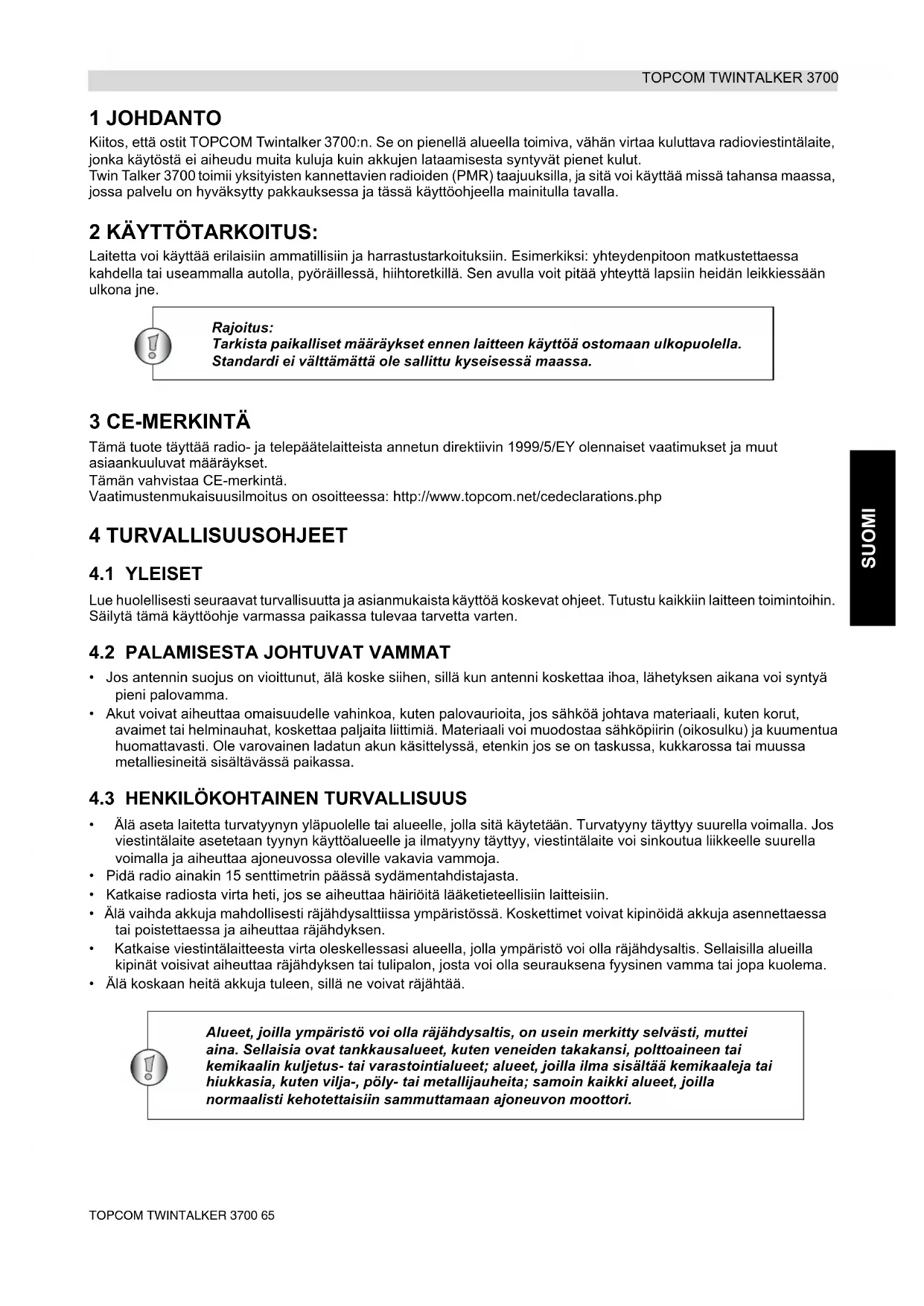

Lue huolellisesti seuraavat turvallisuutta ja asianmukaista käyttöä koskevat ohjeet. Tutustu kaikkiin laitteen toimintoihin. Säilytä tämä käyttöohje varmassa paikassa tulevaa tarvetta varten.

4.2 PALAMISESTA JOHTUVAT VAMMAT

• Jos antennin suojus on vioittunut, älä koske siihen, sillä kun antenni koskettaa ihoa, lähetyksen aikana voi syntyä pieni palovamma.

• Akut voivat aiheuttaa omaisuudelle vahinkoa, kuten palovaurioita, jos sähköä johtava materiaali, kuten korut, avaimet tai helminauhat, koskettaa paljaita liittimiä. Materiaali voi muodostaa sähköpiirin (oikosulku) ja kuumentua huomattavasti. Ole varovainen ladatun akun käsittelyssä, etenkin jos se on taskussa, kukkarossa tai muussa metalliesineitä sisältävässä paikassa.

4.3 HENKILÖKOHTAINEN TURVALLISUUS

• Älä aseta laitetta turvatyynyn yläpuolelle tai alueelle, jolla sitä käytetään. Turvatyyny täyttyy suurella voimalla. Jos viestintälaite asetetaan tyynyn käyttöalueelle ja ilmatyyny täyttyy, viestintälaite voi sinkoutua liikkeelle suurella voimalla ja aiheuttaa ajoneuvossa oleville vakavia vammoja.

• Pidä radio ainakin 15 senttimetrin päässä sydämentahdistajasta.

• Katkaise radiosta virta heti, jos se aiheuttaa häiriöitä lääketieteellisiin laitteisiin.

• Älä vaihda akkuja mahdollisesti räjähdysalttiissa ympäristössä. Koskettimet voivat kipinöidä akkuja asennettaessa tai poistettaessa ja aiheuttaa räjähdyksen.

• Katkaise viestintälaitteesta virta oleskellessasi alueella, jolla ympäristö voi olla räjähdysaltis. Sellaisilla alueilla kipinät voisivat aiheuttaa räjähdyksen tai tulipalon, josta voi olla seurauksena fyysinen vamma tai jopa kuolema.

• Älä koskaan heitä akkuja tuleen, sillä ne voivat räjähtää. Rajoitus: Tarkista paikalliset määräykset ennen laitteen käyttöä ostomaan ulkopuolella. Standardi ei välttämättä ole sallittu kyseisessä maassa. Alueet, joilla ympäristö voi olla räjähdysaltis, on usein merkitty selvästi, muttei aina. Sellaisia ovat tankkausalueet, kuten veneiden takakansi, polttoaineen tai kemikaalin kuljetus- tai varastointialueet; alueet, joilla ilma sisältää kemikaaleja tai hiukkasia, kuten vilja-, pöly- tai metallijauheita; samoin kaikki alueet, joilla normaalisti kehotettaisiin sammuttamaan ajoneuvon moottori.66 TOPCOM TWINTALKER 3700 TOPCOM TWINTALKER 3700

• Pidä akut poissa pienten lasten ulottuvilta.

• Joissakin maissa henkilökohtaisten kannettavien radioiden käyttö on kiellettyä ajoneuvon ajamisen aikana. Poistu siinä tapauksessa tieltä ennen laitteen käyttöä.

• Katkaise laitteesta virta lentokoneessa ollessasi, jos sinua kehotetaan tekemään niin. Laitetta saa käyttää ainoastaan lentoyhtiön sääntöjen tai miehistön ohjeiden mukaan.

• Katkaise laitteesta virta kaikissa tiloissa, joissa on kylttejä, joissa kehotetaan tekemään niin. Sairaaloissa tai terveydenhuoltolaitoksissa käytetään kenties laitteita, jotka ovat herkkiä ulkoiselle radiotaajuiselle energialle.

• Antennin vaihtaminen tai muuttaminen voi vaikuttaa henkilökohtaisen kannettavan radion ominaisuuksiin ja olla CE-määräysten vastaista. Luvattomat antennit voivat myös vioittaa radiota.

• Älä koske antenniin lähetyksen aikana, se voi vaikuttaa kantama-alueeseen.

• Poista akku, jos laite on käyttämättä pidemmän aikaa.

5 PUHDISTUS JA KUNNOSSAPITO

• Puhdista laite pyyhkimällä pehmeällä, vedellä kostutetulla liinalla. Älä käytä laitteeseen puhdistusaineita tai liuotinaineita; ne voivat vaurioittaa kuorta ja vuotaa laitteen sisään aiheuttaen pysyvää vahinkoa.

• Akkujen kontaktit voidaan pyyhkiä kuivalla, nukkaamattomalla liinalla.

• Jos laite kastuu, katkaise siitä virta ja poista akut välittömästi. Kuivaa akkulokero pehmeällä liinalla mahdollisen vesivaurion minimoimiseksi. Jätä akkulokeron kansi irralleen yön yli tai kunnes se on kokonaan kuiva. Älä käytä laitetta, ennen kuin se on täysin kuiva. 6 LAITTEEN HÄVITTÄMINEN (ympäristö) Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun keräyspisteeseen. Tästä kertoo tuotteessa, käyttöohjeessa ja/tai pakkauksessa oleva symboli. Joitakin tuotteen materiaaleista voidaan kierrättää, jos viet tuotteen kierrätyspisteeseen. Kun käytät uudelleen joitakin käytettyjen tuotteiden raaka-aineita, osallistut tärkeällä tavalla ympäristön suojelemiseen. Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja alueellasi sijaitsevista keräyspisteistä.

7 PMR-LAITTEEN KÄYTTÖ

Jotta PMR-laitteiden välinen viestintä olisi mahdollista, ne on kaikki viritettävä samalle kanavalle ja niiden on oltava vastaanottoalueen sisällä (enintään 3 km avoimessa maastossa). Koska nämä laitteet käyttävät vapaita taajuuskaistoja (kanavia), kaikki käytössä olevat laitteet jakavat nämä kanavat (yhteensä 8 kanavaa). Siksi yksityisyyttä ei voida taata. Kuka tahansa, jonka PMR-laite on viritetty samalle kanavalle kuin omasi, voi kuulla keskustelun. Jos haluat kommunikoida (lähettää puhesignaalin), sinun on painettava PTT-näppäintä. Kun olet painanut tätä näppäintä, laite siirtyy lähetystilaan ja voit puhua mikrofoniin. Viestisi kuuluu kaikista muista alueella, samalla kanavalla ja valmiustilassa (ei lähettämässä) olevista PMR-laitteista. Sinun on odotettava, kunnes toinen osapuoli lopettaa lähettämisen, ennen kuin voit vastata viestiin. Kunkin lähetyksen lopussa laitteesta kuuluu piippaus. Voit vastata painamalla -näppäintä ja puhumalla mikrofoniin. PTT Jos 2 tai useampi käyttäjä painaa -näppäintä samaan aikaan, vastaanotin vastaanottaa vain vahvimman signaalin ja muut signaalit vaimennetaan. Siksi sinun tulee lähettää signaali (painaa -näppäintä) vain, kun kanava on vapaa. PTT PTTTOPCOM TWINTALKER 3700 67 SUOMI TOPCOM TWINTALKER 3700

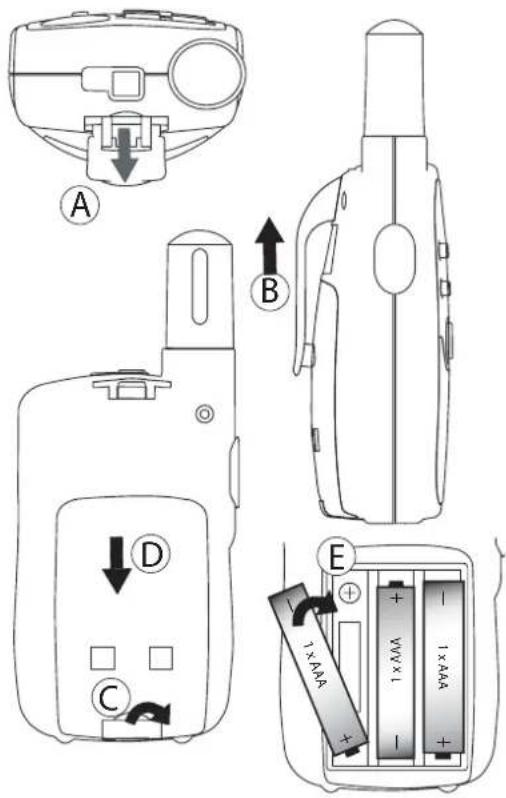

ASENTAMINEN 1.Voit irrottaa kiinnikkeen laitteesta painamalla vyökiinnikettä (B) kohti antennia ja vetämällä samalla kiinnikkeen liuskaa (A). 2.Vyökiinnikettä asennettaessa napsahdus tarkoittaa, että vyökiinnike on lukittunut paikalleen.

8.2 AKKUJEN ASETTAMINEN

1.Irrota vyökiinnike (§ 7.1). 2.Vedä akkulokeron kannen läppää alas (C) ja vedä akkukotelon kansi irti antennista. (D) 3.Aseta laitteeseen kolme ”AAA”-alkaliparistoa tai ladattavaa akkua siten, että niiden navat tulevat kuvan mukaisiin kohtiin (E). 4.Aseta akkulokeron kansi ja vyökiinnike takaisin paikoilleen (§ 7.1).

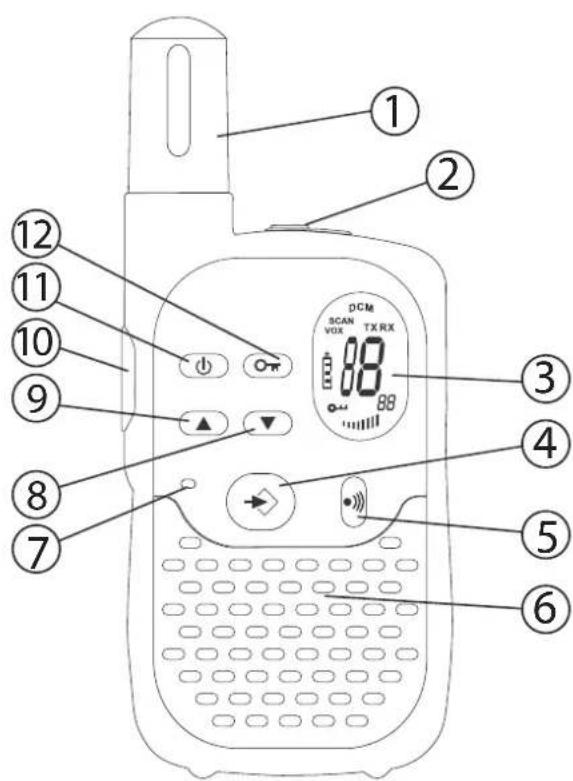

1.ANTENNI 2.KAIUTIN/MIKROFONI/LATURI-liitin 3.Nestekidenäyttö 4.VALIKKO-näppäin - Siirry valikkoon. 5.SOITTO-näppäin - Lähetä puheluääni 6.KAIUTIN 7.MIKROFONI 8.ALAS-näppäin - Pienennä kaiuttimen äänenvoimakkuutta. - Valitse edellinen valikkokohta. 9.YLÖS-näppäin - Lisää kaiuttimen äänenvoimakkuutta. - Valitse seuraava valikkokohta. 10.PUHE-näppäin - Paina puhuaksesi ja päästä kuunnellaksesi. - Vahvista asetus valikossa. 11.Virtakatkaisin 12.LUKITUS-näppäin

AKUN LATAUSTASO käy ilmi neliöiden määrästä nestekidenäytön AKKU-kuvakkeen sisällä. Akku täynnä Akussa latausta 2/3 Akussa latausta 1/3 Akku tyhjä Kun AKUN LATAUSTASO on heikko, AKKU-kuvake vilkkuu merkkinä siitä, että akut on joko vaihdettava tai ladattava. 12 AKKUJEN LATAAMINEN PMR-laitetta voi käyttää 3 alkaliparistolla tai 3 ladattavalla AAA-akulla. Kun käytät ladattavia akkuja, voit ladata ne lisävarusteena saatavalla adapterilla.

• Aseta koteloon 3 ladattavaa AAA-akkua.

• Kytke adapterin pieni pistoke SPK/MIC/CHG-liitäntään (2) ja toinen pää pistorasiaan.

• Jotta akut latautuisivat kunnolla, varmista, että laitteesta on katkaistu virta. Jos laitetta ladataan niin, ettei se ole päällä, latauksen ilmaisinta ei näy. HUOM: Akkujen lataaminen täyteen kestää noin 7–10 tuntia. a. TX-kuvake - Näkyy signaalia lähetettäessä b. RX-kuvake - Näkyy signaalia vastaanotettaessa c. Kanavanumero d. CTCSS-koodi e. Kaiuttimen äänenvoimakkuuden ilmaisin f. Lukituskuvake - Näkyy, kun näppäimistö on lukittu. g. Akun lataustason näyttö h. VOX-kuvake – Näkyy ääniohjatussa (Vox) tilassa

i. Hakukuvake - Näkyy, kun hakutila on aktiivinen

j. Kaksoishakukuvake - Näkyy, kun kaksoishakutila on aktiivinen

Vie akut akkujen ja paristojen keräyspisteeseen. Älä heitä niitä talousjätteen sekaan. Älä aiheuta oikosulkua tai heitä akkuja tuleen. Poista akut, jos laite on käyttämättä pidemmän aikaa. Käytä toimitukseen kuuluvaa AC/DC-ADAPTERIA ainoastaan ladattavien AAA-akkujen kanssa. Älä yritä ladata laitetta, jos siinä ovat käytössä tavalliset “AAA”-alkaliparistot. 2TOPCOM TWINTALKER 3700 69 SUOMI TOPCOM TWINTALKER 3700

• Käynnistä laite painamalla ja pitämällä pohjassa -näppäintä. Laite “piippaa” ja nestekidenäytöllä näkyy nykyinen kanava.

• Sammuta laite painamalla ja pitämällä jälleen pohjassa -näppäintä. Laite “piippaa” ja nestekidenäyttö muuttuu mustaksi.

13.2 KAIUTTIMEN ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN

Kaiuttimen äänenvoimakkuutta voi säätää - ja -näppäimillä. Kaiuttimen äänenvoimakkuuden taso näkyy nestekidenäytöllä.

13.3 SIGNAALIN VASTAANOTTAMINEN

Laite on aina VASTAANOTTO-tilassa, kun se on käynnissä eikä lähetä mitään. Kun saat signaalin nykyisellä kanavalla, RX-kuvake tulee näkyviin.

13.4 SIGNAALIN LÄHETTÄMINEN

• LÄHETÄ painamalla ja pitämällä pohjassa -näppäintä.

• Pidä laitetta pystyasennossa MIKROFONI 10 cm:n päässä suusta ja puhu mikrofoniin.

• Päästä , kun olet lopettanut lähettämisen.

13.5 KANAVIEN VAIHTAMINEN

PMR-laitteessa on käytettävissä 8 kanavaa. Kanavien vaihtaminen:

• Paina kerran -näppäintä, nykyisen kanavan numero vilkkuu nestekidenäytöllä.

• Vaihda kanavaa painamalla - tai -näppäintä.

• Vahvista valinta ja palaa normaalitilaan painamalla -näppäintä.

• Vahvista asetus ja siirry seuraavaan asetukseen painamalla -näppäintä. HUOM: Mikä tahansa samalle kanavalle viritetty PMR-laite voi vastaanottaa ja kuunnella keskustelua, myös toisen käyttäessä CTCSS-koodia.

13.6 CTCSS (CONTINUOUS TONE CODED SQUELCH SYSTEM)

2-numeroinen CTCSS-koodi vastaa radion lähettämää tiettyä äänitaajuutta. Kaksi käyttäjää, joilla on asetettuna sama kanava ja CTCSS-koodi, voivat kuunnella toisiaan. He eivät pysty kuuntelemaan ketään muuta kanavalla, ellei toisissa radioissa ole valittuna täsmälleen sama CTCSS-koodi. PMR-laitteessa on käytettävissä 38 CTCSS-koodia.

• Paina -näppäintä kahdesti, CTCSS-koodi alkaa vilkkua.

• Valitse toinen koodi painamalla - tai -näppäintä.

• Vahvista valinta ja palaa normaalitilaan painamalla -näppäintä.

• Vahvista asetus ja siirry seuraavaan asetukseen painamalla -näppäintä. HUOM: Mikä tahansa samalle kanavalle viritetty PMR-laite voi vastaanottaa ja kuunnella keskustelua, myös toisen käyttäessä CTCSS-koodia. Jotta muut voisivat vastaanottaa lähetyksesi, heidän on oltava viritettyinä samalle kanavalle ja CTCSS-koodille. PTT PTT PTT

Voit käyttää TARKKAILU-toimintoa tarkistaaksesi, onko nykyisellä kanavalla heikompia signaaleja.

• Ota kanavan tarkkailu käyttöön painamalla - ja -näppäimiä samanaikaisesti.

• Lopeta tarkkailu painamalla -näppäintä.

PMR-laitteella voidaan tehdä ääniohjattuja (VOX) lähetyksiä. VOX-tilassa radio lähettää signaalin, kun se aktivoidaan äänelläsi tai muulla lähelläsi olevalla äänellä. VOX-käyttöä ei suositella, jos aiot käyttää radiota meluisassa tai tuulisessa ympäristössä.

• Paina -näppäintä 3 kertaa.

• Paina -näppäintä ottaaksesi VOX-toiminnon käyttöön, ja paina -näppäintä uudelleen valitaksesi VOX-toiminnon herkkyystason, joka näkyy näytön oikeanpuoleisessa kulmassa. Ota VOX pois käytöstä painelemalla -näppäintä, kunnes näytölle tulee teksti OF..

• VOX-tilassa näytöllä näkyy VOX-kuvake.

• Vahvista valinta ja palaa normaalitilaan painamalla -näppäintä.

KANAVAHAKU etsii aktiivisia signaaleja kiertäen loputtomasti kanavia 1–8.

• Paina ja pidä pohjassa -näppäintä. Aloita haku painamalla lyhyesti -näppäintä.

• Kun havaitaan aktiivinen signaali (jokin 8 kanavasta), KANAVAHAKU keskeytyy ja kuulet aktiivisen signaalin.

• Kommunikoi aktiivisen signaalin kanavan välityksellä painamalla -näppäintä. Ota kanavahaku pois käytöstä painamalla -näppäintä. Kun havaitaan aktiivinen signaali (jokin 8 kanavasta), ohita nykyinen kanava painamalla - tai -näppäintä, ja jatka etsimällä toista aktiivista kanavaa.

Soittoääni kertoo toisille, että haluat puhua. a. Soittoäänen asettaminen Voit valita viidestä eri soittoäänestä.

• Paina -näppäintä 4 kertaa. Näytölle tulee teksti CA.

• Valitse toinen soittoääni painamalla - tai -näppäintä tai ota soittoäänet käyttöön valitsemalla OF.

• Vahvista valinta ja palaa valmiustilaan painamalla -näppäintä. b. Soittoäänen lähettäminen Paina lyhyesti -näppäintä. Asetetulla kanavalla lähetetään soittoääntä 3 sekunnin ajan.

13.11 VAHVISTUSPIIPPAUS PÄÄLLE/POIS

Kun olet päästänyt -näppäimen, laite lähettää vahvistuspiippauksen merkiksi siitä, että olet lopettanut puhelun. Vahvistuspiippauksen asettaminen

• Paina -näppäintä 5 kertaa. Näytölle tulee teksti ’ro’.

• Ota vahvistuspiippaus käyttöön (ON) painamalla -näppäintä tai poista se käytöstä (OF) painamalla -näppäintä .

• Vahvista valinta ja palaa valmiustilaan painamalla -näppäintä. PTT PTT PTT PTT PTT PTTTOPCOM TWINTALKER 3700 71 SUOMI TOPCOM TWINTALKER 3700

13.12 NÄPPÄINÄÄNI PÄÄLLE/POIS

Näppäintä painettaessa laitteesta kuuluu lyhyt piippaus. Näppäinäänen asettaminen.

• Paina -näppäintä 6 kertaa. Näytölle tulee teksti ’to’.

• Ota vahvistuspiippaus käyttöön (ON) painamalla -näppäintä tai poista se käytöstä (OF) painamalla -näppäintä.

• Vahvista valinta ja palaa valmiustilaan painamalla -näppäintä.

13.13 KAHDEN KANAVAN TARKKAILUTOIMINTO

Valmiustilassa PMR-laite on asetettu yhdelle tietylle kanavalle, jolla on CTCSS-koodi. PMR-laite vastaanottaa ainoastaan tällä kanavalla ja CTCSS-koodilla lähetettyjä signaaleja. Kahden kanavan tarkkailulla voit tarkkailla toista kanavaa, jolla on CTCSS-koodi.

• Paina -näppäintä 7 kertaa, näytölle tulee teksti DCM.

• Vaihda kanavaa painamalla - tai -näppäintä.

• Vahvista kanavavalinta painamalla -näppäintä ja siirry CTCSS ALAKANAVAN VALINTAAN.

• Muuta CTCSS-koodia painamalla - tai -näppäintä.

• Vahvista painamalla -näppäintä. Poista toiminto käytöstä valitsemalla kanava "O". Kun kahden kanavan tarkkailutoiminto on käytössä, PMR-laite vaihtaa ajoittain valmiuskanavan + CTCSS:n sekä kaksoiskanavan + CTCSS:n välillä..

• Ota käyttöön tai poista käytöstä NÄPPÄINLUKITUS painamalla -näppäintä ja pitämällä sitä pohjassa 2 sekunnin ajan. Nestekidenäytöllä näkyy NÄPPÄINLUKKO-kuvake.

• Ota NÄPPÄINLUKKO pois käytöstä painamalla ja pitämällä pohjassa -näppäintä uudelleen

• Siirry sekuntikellotilaan painamalla -näppäintä ja pitämällä sitä pohjassa 3 sekuntia.

• Aloita ajanotto painamalla -näppäintä

• Lopeta ajanotto painamalla -näppäintä

• Nollaa ajastin painamalla -näppäintä

• Poistu sekuntikellotilasta painamalla -näppäintä ja pitämällä sitä pohjassa 3 sekuntia.

13.16 KUULOKEMIKROFONIN LIITÄNTÄ

Twintalker 3700:aan voidaan liittää pakkauksessa olevat ulkoinen mikrofoni ja kaiutin. Liitin on kumisen suojuksen alla laitteen yläosassa. Kun haluat liittää laitteeseen ulkoisen kuulokemikrofonin tai kuulokkeet, nosta laitteen yläosassa olevaa kumisuojusta saadaksesi liittimen esiin. Aseta pistoke liittimeen. PTT 1372 TOPCOM TWINTALKER 3700 TOPCOM TWINTALKER 3700 14 TEKNISET TIEDOT 15 TAKUU

Topcom-laitteilla on 24 kuukauden takuu. Takuuaika alkaa uuden laitteen ostopäivästä. Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä. Takuu myönnetään alkuperäisen kuitin jäljennöstä vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

Palauta viallinen laite valtuutettuun palvelukeskukseen ostokuitin kera. Jos laitteeseen tulee vika takuuaikana, palvelukeskus korjaa materiaali- tai valmistusvirheistä johtuvat viat maksutta. Palvelukeskus voi täyttää takuuvelvollisuutensa joko korjaamalla tai vaihtamalla viallisen laitteen tai viallisen laitteen osan. Jos laite vaihdetaan, väri ja malli voivat olla erilaiset kuin alun perin ostetussa laitteessa. Alkuperäinen ostopäivä ratkaisee takuun alkamisajan. Takuuaika ei pitene, jos nimetty palvelukeskus vaihtaa tai korjaa laitteen.

15.3 TILANTEET, JOISSA TAKUUTA EI OLE

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita eikä vaurioita, jotka johtuvat muiden kuin alkuperäisten osien tai lisälaitteiden käytöstä. Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinko, aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita. Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukukelvottomaksi. Kanavat CTCSS Taajuus Alue PMR-laitteen akut Lähetysteho Modulointityyppi Kanavaväli
