GEBRUIKSAANWIJZING TwinTalker 3700 Duo Pack TOPCOM

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz) 1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2 2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8 3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5 4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7 5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1 6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7 7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6 8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8 8 88,5 18 123,0 28 173,8 38 250,3 9 91,5 19 127,3 29 179,9TOPCOM TWINTALKER 3700 9 NEDERLANDS TOPCOM TWINTALKER 3700 1 INLEIDING Hartelijk dank voor het aanschaffen van de TOPCOM Twintalker 3700. Dit is een radiocommunicatieapparaat met een kort bereik en een laag vermogen. Er zijn geen gebruikskosten, op de minimale kosten na van het opladen van de batterijen. De Twintalker 3700 werkt op radiofrequenties voor particulier mobiel radioverkeer (PMR) en kan worden gebruikt in alle landen waar deze service is toegestaan. U vindt de lijst van landen op de verpakking en in deze handleiding. 2 GEBRUIKSDOEL: Het toestel kan worden gebruikt voor verschillende professionele en recreatieve doeleinden. Bijvoorbeeld: om contact te houden wanneer u op reis bent in 2 of meer voertuigen of tijdens het fietsen of skieën. Ook kunt u hiermee contact houden met uw kinderen, bv. wanneer zij buiten spelen. 3 CE-MARKERING Dit product voldoet aan de basiseisen en andere relevante bepalingen van R&TTE-richtlijn 1999/5/EG. Dit wordt bevestigd door de CE-markering. De verklaring van overeenstemming treft u aan op: http://www.topcom.net/cedeclarations.php 4 VEILIGHEIDSINSTRUCTIES

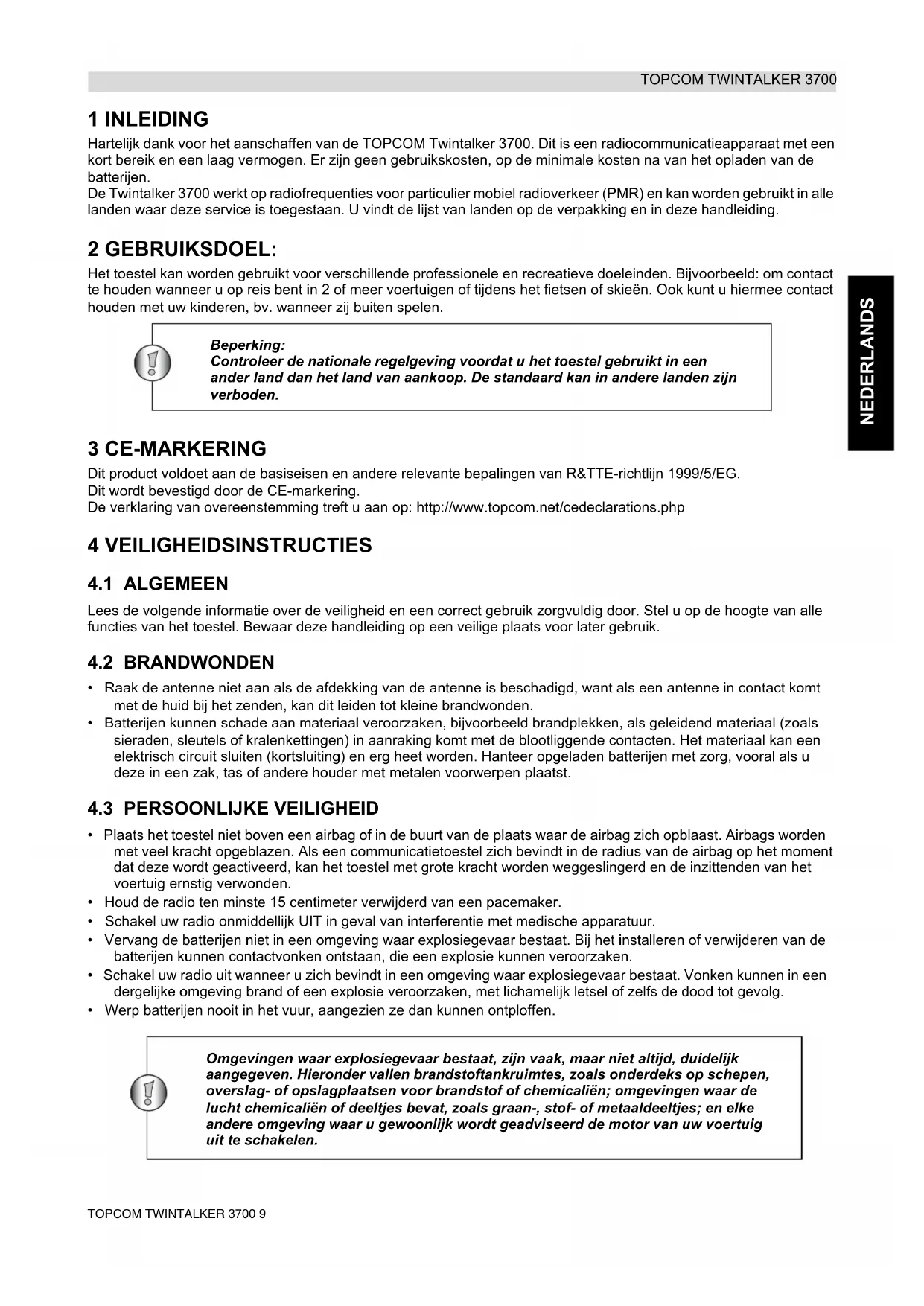

Lees de volgende informatie over de veiligheid en een correct gebruik zorgvuldig door. Stel u op de hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige plaats voor later gebruik.

• Raak de antenne niet aan als de afdekking van de antenne is beschadigd, want als een antenne in contact komt met de huid bij het zenden, kan dit leiden tot kleine brandwonden.

• Batterijen kunnen schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting) en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een zak, tas of andere houder met metalen voorwerpen plaatst.

4.3 PERSOONLIJKE VEILIGHEID

• Plaats het toestel niet boven een airbag of in de buurt van de plaats waar de airbag zich opblaast. Airbags worden met veel kracht opgeblazen. Als een communicatietoestel zich bevindt in de radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel met grote kracht worden weggeslingerd en de inzittenden van het voertuig ernstig verwonden.

• Houd de radio ten minste 15 centimeter verwijderd van een pacemaker.

• Schakel uw radio onmiddellijk UIT in geval van interferentie met medische apparatuur.

• Vervang de batterijen niet in een omgeving waar explosiegevaar bestaat. Bij het installeren of verwijderen van de batterijen kunnen contactvonken ontstaan, die een explosie kunnen veroorzaken.

• Schakel uw radio uit wanneer u zich bevindt in een omgeving waar explosiegevaar bestaat. Vonken kunnen in een dergelijke omgeving brand of een explosie veroorzaken, met lichamelijk letsel of zelfs de dood tot gevolg.

• Werp batterijen nooit in het vuur, aangezien ze dan kunnen ontploffen. Beperking: Controleer de nationale regelgeving voordat u het toestel gebruikt in een ander land dan het land van aankoop. De standaard kan in andere landen zijn verboden. Omgevingen waar explosiegevaar bestaat, zijn vaak, maar niet altijd, duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of chemicaliën; omgevingen waar de lucht chemicaliën of deeltjes bevat, zoals graan-, stof- of metaaldeeltjes; en elke andere omgeving waar u gewoonlijk wordt geadviseerd de motor van uw voertuig uit te schakelen.10 TOPCOM TWINTALKER 3700 TOPCOM TWINTALKER 3700

4.4 VERGIFTIGINGSGEVAAR

• Houd batterijen uit de buurt van kleine kinderen

• In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Ga in dit geval aan de kant staan voordat u het toestel gebruikt.

• Schakel uw toestel UIT aan boord van een vliegtuig wanneer u hierom wordt verzocht. Gebruik van het toestel dient in overeenstemming te zijn met de voorschriften van de luchtvaartmaatschappij of de instructies van de bemanning.

• Schakel uw toestel UIT op plaatsen waar waarschuwingsbordjes u vragen dit te doen. Ziekenhuizen of gezondheidscentra kunnen apparaten gebruiken die gevoelig zijn voor van buitenaf komende radiofrequentie- signalen.

• Het vervangen of wijzigen van de antenne kan de PMR-radiospecificaties beïnvloeden en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes kunnen de radio ook beschadigen.

• Raak de antenne niet aan tijdens het zenden; dit kan het bereik beïnvloeden.

• Verwijder de batterij als u het toestel langere tijd niet gebruikt.

5 REINIGING EN ONDERHOUD

• Reinig het toestel met een vochtige doek. Gebruik hiervoor alleen water. Gebruik geen reinigings- of oplosmiddelen op het toestel; deze kunnen de behuizing beschadigen en naar binnen lekken, wat kan leiden tot blijvende beschadigingen.

• Gebruik een droge, pluisvrije doek om de batterijcontacten te reinigen.

• Schakel het toestel direct uit en verwijder de batterijen wanneer het toestel nat is geworden. Droog het batterijvak met een zachte doek om mogelijke waterschade tot een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open of totdat het volledig droog is. Gebruik het toestel niet voordat dit volledig droog is. 6 AFVOEREN VAN HET TOESTEL (milieu) Op het einde van de levenscyclus van het product mag u dit product niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking. Sommige materialen waaruit het product is vervaardigd kunnen worden hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.

7 EEN PMR-TOESTEL GEBRUIKEN

Om met andere PMR-toestellen te kunnen communiceren, dienen deze allemaal op hetzelfde kanaal te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max. 3 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden gebruiken (kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal). Privacy is daarom niet gegarandeerd. Iedereen met een PMR die op uw kanaal is afgestemd, kan het gesprek afluisteren. Als u wilt communiceren (een spraaksignaal uitzenden), drukt u op de PTT-toets. Zodra deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt u in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kunnen uw bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt antwoorden. Aan het eind van elke uitzending hoort u een pieptoon. U hoeft enkel de -toets in te drukken en in de microfoon te spreken om te antwoorden. PTT Als 2 of meer gebruikers de -toets tegelijkertijd indrukken, ontvangt de ontvanger enkel het sterkste signaal, waarbij alle andere signalen worden geblokkeerd. Zend daarom alleen uit (door op de - toets te drukken) als het kanaal vrij is. PTT PTTTOPCOM TWINTALKER 3700 11 NEDERLANDS TOPCOM TWINTALKER 3700 8 BEGINNEN

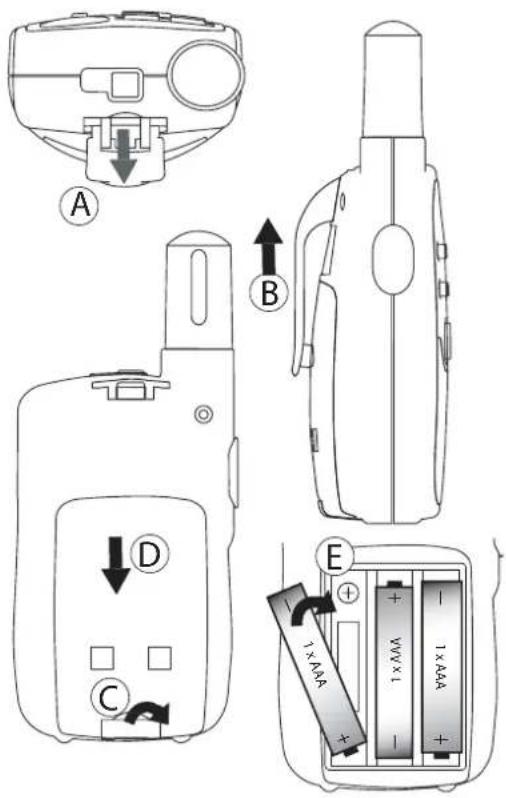

8.1 DE RIEMCLIP VERWIJDEREN/INSTALLEREN

1.Druk de riemclip (B) in de richting van de antenne terwijl u het lipje van de clip (A) naar buiten trekt, om de clip van het toestel te verwijderen. 2.Bij het weer aanbrengen van de riemclip geeft een hoorbare klik aan dat de riemclip op zijn plaats is vergrendeld.

8.2 BATTERIJEN PLAATSEN

1.Verwijder de riemclip (§ 7.1). 2.Trek aan het tabblad van het batterijdeksel (C) en schuif het batterijdeksel weg van de antenne. (D) 3.Installeer 3 "AAA" alkaline of oplaadbare batterijen volgens de getoonde polariteit (E). 4.Breng het afdekplaatje van het batterijvak en de riemclip weer aan (§ 7.1). 9TOETSEN 1.ANTENNE 2.LUIDSPREKER/MIC/LADER-aansluiting 3.LCD-display 4.MENU-toets - Selecteert het menu 5.OPROEP-toets - Zendt een oproeptoon uit 6.LUIDSPREKER 7.MICROFOON 8.OMLAAG-toets - Verlaagt het luidsprekervolume - Selecteert het vorige menu-onderdeel 9.OMHOOG-toets - Verhoogt het luidsprekervolume - Selecteert het volgende menu-onderdeel 10.PUSH TO TALK-toets - Indrukken om te spreken, loslaten om te luisteren - Bevestigt een menu-instelling 11.AAN/UIT-toets 12.VERGRENDELtoets

Het LAADNIVEAU van de batterijen wordt aangegeven door het aantal vierkantjes in het BATTERIJ-pictogram op het LCD-scherm. Batterij vol Batterij 2/3 geladen Batterij 1/3 geladen Batterij leeg Als het LAADNIVEAU VAN DE BATTERIJ laag is, gaat het BATTERIJ-pictogram knipperen om aan te geven dat de batterijset moet worden opgeladen of vervangen. 12 BATTERIJEN OPLADEN De PMR kan gebruikt worden met 3 alkaline of oplaadbare NiMh AAA-batterijen. Als u oplaadbare batterijen gebruikt, kunt u een optionele adapter gebruiken om ze op te laden.

• Plaats 3 oplaadbare AAA-batterijen.

• Steek de kleine stekker van de adapter in de SPK/MIC/CHG-aansluiting (2) en het andere uiteinde in het stopcontact.

• Zorg ervoor dat het toestel uitgeschakeld is zodat de batterijen goed kunnen opladen. Als het toestel UIT staat, is de indicator voor het laadniveau van de batterijen niet te zien. OPMERKING: Het volledig laden van de batterijen duurt ongeveer 7 tot 10 uur. a. TX-pictogram – Wordt getoond bij het zenden van een signaal b. RX-pictogram – Wordt getoond bij het ontvangen van een signaal c. Kanaalnummer d. CTCSS-code e. Indicator luidsprekervolume f. Vergrendelpictogram – Wordt getoond als het toetsenbord is vergrendeld g. Indicator laadniveau batterijen h. VOX-pictogram – Wordt getoond tijdens de spraakgestuurde (Vox) modus

i. Scan-pictogram – Wordt getoond als de scan-modus is ingeschakeld

j. Dual Scan-pictogram – Wordt getoond als de dual scanmodus is ingeschakeld

Batterijen dienen bij een inzamelpunt voor batterijen te worden ingeleverd en mogen niet met het huishoudelijk afval worden meegegeven. Sluit de batterijen niet kort en gooi ze nooit in het vuur. Verwijder de batterijen als u het toestel langere tijd niet gebruikt. Gebruik de meegeleverde AC/DC-ADAPTER alleen voor oplaadbare "AAA"-batterijen. Laad het toestel niet als gewone “AAA”-alkaline batterijen zijn geïnstalleerd. 2TOPCOM TWINTALKER 3700 13 NEDERLANDS TOPCOM TWINTALKER 3700

• Inschakelen: druk op en houd de toets ingedrukt. Het toestel zal gaan "piepen" en het LCD-scherm zal het huidige kanaal weergeven.

• Uitschakelen: druk op en houd de toets weer ingedrukt. Het toestel zal gaan "piepen" en het LCD-scherm zal zwart worden.

13.2 LUIDSPREKERVOLUME AFSTELLEN

Het volume van de luidspreker kan worden afgesteld met de toetsen en . Het volume van de luidspreker wordt op de LCD weergegeven.

13.3 EEN SIGNAAL ONTVANGEN

Het toestel is voortdurend in de ONTVANGST-modus wanneer het AAN staat en niet aan het zenden is. Als u een signaal ontvangt op het huidige kanaal, verschijnt het RX-pictogram.

13.4 EEN SIGNAAL ZENDEN

• Druk op en houd de toets ingedrukt om te ZENDEN.

• Houd het toestel verticaal met de MICROFOON 10 cm van de mond en spreek in de microfoon.

• Laat los wanneer u het zenden wilt stoppen.

13.5 VAN KANAAL VERANDEREN

De PMR beschikt over 8 kanalen. Ga als volgt te werk om van kanaal te veranderen:

• Druk één keer op , het huidige kanaalnummer op het LCD-scherm gaat knipperen.

• Druk op of om het kanaal te wijzigen.

• Druk op om uw keuze te bevestigen en terug te keren naar de NORMALE modus.

• Druk op om te bevestigen en naar de volgende optie door te gaan. OPMERKING: Elke PMR die is afgestemd op hetzelfde kanaal, kan het gesprek ontvangen en meeluisteren, ook wanneer de ander een CTCSS-code gebruikt.

13.6 CTCSS (CONTINUOUS TONE CODED SQUELCH SYSTEM)

De 2 tekens tellende CTCSS-code komt overeen met een specifieke toonfrequentie die de radio uitzendt. Twee gebruikers die hetzelfde kanaal en dezelfde CTCSS hebben ingesteld, kunnen elkaar horen. Ze kunnen niemand anders op het kanaal horen, tenzij de andere radio's precies dezelfde CTCSS-code hebben ingesteld. De PMR beschikt over 38 CTCSS-codes.

• Druk twee keer op , de CTCSS-code gaat knipperen.

• Druk op of om een andere code te selecteren.

• Druk op om uw keuze te bevestigen en terug te keren naar de NORMALE modus.

• Druk op om te bevestigen en naar de volgende optie door te gaan. OPMERKING: Elke PMR die is afgestemd op hetzelfde kanaal, kan het gesprek ontvangen en meeluisteren, ook wanneer de ander een CTCSS-code gebruikt. Andere mensen die uw signaal willen ontvangen, moeten op hetzelfde kanaal zitten en dezelfde CTCSS-code hebben ingesteld als u. PTT PTT PTT

U kunt de MONITOR-functie gebruiken om op het huidige kanaal te zoeken naar zwakkere signalen.

• Druk tegelijkertijd op en op om de monitor-functie in te schakelen.

• Druk op om het monitoren te stoppen.

De PMR is in staat spraakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een signaal uit als hij wordt geactiveerd door uw stem of een ander geluid in de omgeving. De VOX-modus wordt niet aangeraden als u van plan bent de radio in een lawaaierige of winderige omgeving te gebruiken.

• Druk op om de VOX-functie in te schakelen en druk opnieuw op om het VOX- gevoeligheidsniveau te selecteren dat wordt weergegeven in de rechterhoek van de display. Druk op tot OFF op de display verschijnt om VOX uit te schakelen.

• In de VOX-modus wordt het VOX-pictogram weergegeven.

• Druk op om uw keuze te bevestigen en terug te keren naar de NORMALE modus.

De functie CHANNEL SCAN zoekt in een eindeloze lus naar actieve signalen op kanaal 1 tot 8.

• Druk op en houd de toets ingedrukt. Druk kort op om het scannen te starten.

• Laat de toetsen los.

• Als een actief signaal wordt gedetecteerd (op een van de acht kanalen), pauzeert CHANNEL SCAN en krijgt u het actieve signaal te horen.

• Druk op om te communiceren op het actieve kanaal. Druk op om Channel Scan uit te schakelen. Als een actief signaal wordt gedetecteerd (op een van de acht kanalen), drukt u op of om het huidige kanaal over te slaan en verder te zoeken naar een actief kanaal.

Met een oproeptoon laat u anderen weten dat u wilt praten. a. De oproeptoon instellen U kunt kiezen uit 5 verschillende oproeptonen.

• Druk 4 keer op . CA verschijnt op de display.

• Druk op of om een andere oproeptoon te selecteren of selecteer OFF om oproeptonen uit te schakelen.

• Druk op om uw keuze te bevestigen en terug te keren naar de standby-modus. b. Een oproeptoon zenden Druk kort op . De oproeptoon wordt gedurende 3 seconden op het ingestelde kanaal uitgezonden.

13.11 ROGER-PIEPTOON IN/UITSCHAKELEN

Nadat u de -toets hebt losgelaten, zendt het toestel een Roger-pieptoon uit om te bevestigen dat u klaar bent met praten. De Roger-pieptoon instellen.

• Druk 5 keer op . ‘ro’ verschijnt op de display.

• Druk op om de Roger-pieptoon in te schakelen (ON), of op om de Roger-pieptoon uit te schakelen (OFF).

U hoort een korte pieptoon bij het indrukken van een toets. Toetstoon instellen.

• Druk 6 keer op . ‘to’ verschijnt op de display.

• Druk op om de Roger-pieptoon in te schakelen (ON), of op om de Roger-pieptoon uit te schakelen (OFF).

• Druk op om uw keuze te bevestigen en terug te keren naar de standby-modus.

13.13 FUNCTIE DUAL CHANNEL MONITOR

In standby is de PMR ingesteld op één ingesteld kanaal met een CTCSS-code. De PMR ontvangt enkel signalen die op hetzelfde kanaal en met dezelfde CTCSS-code worden verzonden. De functie Dual Channel Monitor stelt u in staat een tweede kanaal met CTCSS-code te monitoren.

• Druk 7 keer op , DCM verschijnt op de display.

• Druk op of om het kanaal te wijzigen.

• Druk op om de kanaalkeuze te bevestigen en naar CTCSS SUB-CHANNEL SELECTION te gaan.

• Druk op of om de CTCSS te wijzigen.

• Druk op om te bevestigen. Selecteer "O" om de functie uit te schakelen. Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR opeenvolgend tussen het standby-kanaal + CTCSS en het Dual Channel + CTCSS.

13.14 TOETSVERGRENDELING

• Druk op en houd gedurende 2 seconden ingedrukt om de TOETSVERGRENDELINGS-modus in- of uit te schakelen. Het pictogram TOETSVERGRENDELING verschijnt op het LCD-scherm.

• Druk opnieuw op en houd ingedrukt om de TOETSVERGRENDELING uit te schakelen.

• Druk op en houd gedurende 3 seconden ingedrukt om de stopwatch-modus te selecteren

• Druk op om de tijd te starten

• Druk op om de tijd te stoppen

• Druk op om de timer op nul te stellen

• Druk op en houd gedurende 3 seconden ingedrukt om de stopwatch-modus te verlaten

13.16 KOPTELEFOON-AANSLUITING

De Twintalker 3700 kan worden gebruikt met een meegeleverde externe microfoon en luidspreker. De aansluiting bevindt zich onder het rubber beschermflapje boven op het toestel. Om de externe luidspreker/microfoon, koptelefoon of het oortje aan te sluiten, tilt u het rubber flapje aan de bovenkant van het toestel op om bij de aansluiting te kunnen. Steek de juiste stekker in de aansluiting. PTT 216 TOPCOM TWINTALKER 3700 TOPCOM TWINTALKER 3700 14 TECHNISCHE SPECIFICATIES 15 GARANTIE

15.1 GARANTIETERMIJN

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantietermijn gaat in op de dag waarop het nieuwe toestel wordt aangeschaft. Verbruiksartikelen en defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel worden niet gedekt door de garantie. De garantie moet worden bewezen door overlegging van het aankoopbewijs waarop de datum van aankoop en het toesteltype staan aangegeven.

15.2 AFWIKKELING VAN GARANTIECLAIMS

Een defect toestel moet, samen met een geldig aankoopbewijs, worden teruggestuurd naar een officieel erkende hersteldienst. Als het toestel tijdens de garantieperiode een defect vertoont, zal de hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten gratis herstellen. De hersteldienst zal naar eigen goeddunken haar garantieverplichtingen vervullen door defecte toestellen of onderdelen van defecte toestellen te herstellen of te vervangen. In het geval van vervanging kunnen de kleur en het model verschillend zijn van het oorspronkelijk aangeschafte toestel. De oorspronkelijke aankoopdatum bepaalt wanneer de garantietermijn ingaat. De garantieperiode wordt niet verlengd als het toestel wordt vervangen of hersteld door de officieel erkende hersteldienst.

15.3 GARANTIEBEPERKINGEN

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet- originele onderdelen of accessoires, worden niet gedekt door de garantie. De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige tijdens transport veroorzaakte schade. Er kan geen beroep worden gedaan op de garantie als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt. Kanalen CTCSS Frequentie Bereik PMR-batterijen Zendvermogen Modulatietype Kanaalscheiding
