BRUKSANVISNING TwinTalker 3700 Duo Pack TOPCOM

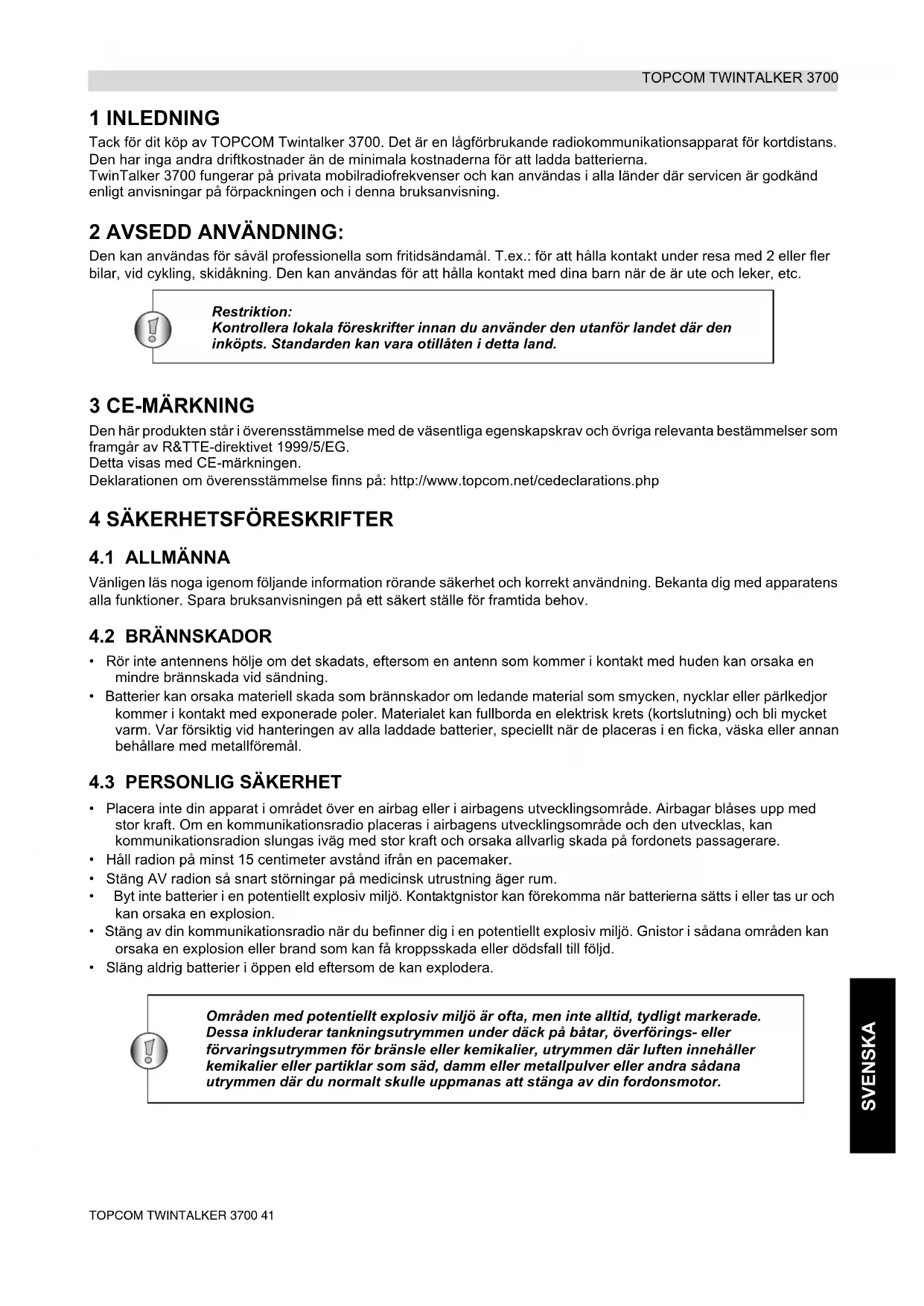

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz) 1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2 2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8 3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5 4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7 5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1 6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7 7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6 8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8 8 88,5 18 123,0 28 173,8 38 250,3 9 91,5 19 127,3 29 179,9TOPCOM TWINTALKER 3700 41 SVENSKA TOPCOM TWINTALKER 3700 1 INLEDNING Tack för dit köp av TOPCOM Twintalker 3700. Det är en lågförbrukande radiokommunikationsapparat för kortdistans. Den har inga andra driftkostnader än de minimala kostnaderna för att ladda batterierna. TwinTalker 3700 fungerar på privata mobilradiofrekvenser och kan användas i alla länder där servicen är godkänd enligt anvisningar på förpackningen och i denna bruksanvisning. 2 AVSEDD ANVÄNDNING: Den kan användas för såväl professionella som fritidsändamål. T.ex.: för att hålla kontakt under resa med 2 eller fler bilar, vid cykling, skidåkning. Den kan användas för att hålla kontakt med dina barn när de är ute och leker, etc. 3 CE-MÄRKNING Den här produkten står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av R&TTE-direktivet 1999/5/EG. Detta visas med CE-märkningen. Deklarationen om överensstämmelse finns på: http://www.topcom.net/cedeclarations.php

Vänligen läs noga igenom följande information rörande säkerhet och korrekt användning. Bekanta dig med apparatens alla funktioner. Spara bruksanvisningen på ett säkert ställe för framtida behov.

• Rör inte antennens hölje om det skadats, eftersom en antenn som kommer i kontakt med huden kan orsaka en mindre brännskada vid sändning.

• Batterier kan orsaka materiell skada som brännskador om ledande material som smycken, nycklar eller pärlkedjor kommer i kontakt med exponerade poler. Materialet kan fullborda en elektrisk krets (kortslutning) och bli mycket varm. Var försiktig vid hanteringen av alla laddade batterier, speciellt när de placeras i en ficka, väska eller annan behållare med metallföremål.

4.3 PERSONLIG SÄKERHET

• Placera inte din apparat i området över en airbag eller i airbagens utvecklingsområde. Airbagar blåses upp med stor kraft. Om en kommunikationsradio placeras i airbagens utvecklingsområde och den utvecklas, kan kommunikationsradion slungas iväg med stor kraft och orsaka allvarlig skada på fordonets passagerare.

• Håll radion på minst 15 centimeter avstånd ifrån en pacemaker.

• Stäng AV radion så snart störningar på medicinsk utrustning äger rum.

• Byt inte batterier i en potentiellt explosiv miljö. Kontaktgnistor kan förekomma när batterierna sätts i eller tas ur och kan orsaka en explosion.

• Stäng av din kommunikationsradio när du befinner dig i en potentiellt explosiv miljö. Gnistor i sådana områden kan orsaka en explosion eller brand som kan få kroppsskada eller dödsfall till följd.

• Släng aldrig batterier i öppen eld eftersom de kan explodera. Restriktion: Kontrollera lokala föreskrifter innan du använder den utanför landet där den inköpts. Standarden kan vara otillåten i detta land. Områden med potentiellt explosiv miljö är ofta, men inte alltid, tydligt markerade. Dessa inkluderar tankningsutrymmen under däck på båtar, överförings- eller förvaringsutrymmen för bränsle eller kemikalier, utrymmen där luften innehåller kemikalier eller partiklar som säd, damm eller metallpulver eller andra sådana utrymmen där du normalt skulle uppmanas att stänga av din fordonsmotor.42 TOPCOM TWINTALKER 3700 TOPCOM TWINTALKER 3700

4.4 FÖRGIFTNINGSFARA

• Förvara batterierna utom räckhåll för små barn

• I vissa länder är det förbjudet att använda din PMR vid bilkörning. Lämna i så fall vägen innan du använder apparaten.

• Stäng AV din apparat ombord på flyg när du ombeds att göra det. All användning av apparaten måste vara i enlighet med flygbolagens föreskrifter eller besättningens instruktioner.

• Stäng AV apparaten när uppsatta anvisningar uppmanar dig att göra det. Sjukhus eller vårdinrättningar kan använda utrustning som är känslig för extern RF-energi.

• Utbyte eller modifiering av antennen kan påverka PMR-radions specifikationer och bryta mot CE-lagstiftningen. Otillåtna antenner kan också skada radion.

• Rör inte antennen vid sändning eftersom det kan påverka räckvidden.

• Avlägsna batteriet om apparaten inte kommer att användas under en längre period.

5 RENGÖRING OCH UNDERHÅLL

• För att rengöra apparaten, torka av med ett mjukt tyg fuktat med vatten. Använd inte rengörings- eller lösningsmedel på apparaten. De kan skada höljet och läcka in och därmed orsaka permanent skada.

• Batterikontakter kan torkas av med ett torrt, luddfritt tyg.

• Om apparaten blir våt, stäng av den och avlägsna genast batterierna. Torka batterifacket med ett mjukt tyg för att minimera eventuella vattenskador. Lämna locket till batterifacket av över natten eller tills det är helt torrt. Använd inte apparaten förrän den är helt torr. 6 KASSERA APPARATEN (på ett miljövänligt sätt) I slutet av produktens livscykel, ska du inte kasta den här produkten i de vanliga hushållssoporna utan lämna den på en avfallsstation för återvinning av elektronisk utrustning. Detta markeras med hjälp av symbolen på produkten, bruksanvisningen och/eller förpackningen. En del av produktmaterialet kan återanvändas om du tar det till en återvinningsstation. Genom att återvinna vissa delar eller råmaterial från uttjänta produkter kan du göra en betydande insats för att skydda miljön. Var vänlig kontakta dina lokala myndigheter för mer information om insamlingsställen i ditt område.

7 ANVÄNDNING AV EN PMR-APPARAT

För att kommunicera mellan PMR-apparater måste de alla ställas in på samma kanal och inom samma upptagningsområde (upp till max. 3 km i öppet landskap). Eftersom dessa apparater använder fria frekvensband (kanaler), delar alla apparater i drift dessa kanaler (totalt 8 kanaler). Därför garanteras ingen sekretess. Alla med en PMR inställd på din kanal kan lyssna på konversationen. Om du vill kommunicera (sända en röstsignal) måste du trycka på PTT-knappen. När knappen tryckts in, går apparaten in i sändningsläge och du kan prata i mikrofonen. Alla andra PMR-apparater i området, på samma kanal och i viloläge (inte sändande) kan höra ditt meddelande. Du måste vänta tills den andra parten slutar sända innan du kan svara på meddelandet. Vid slutet av varje sändning skickar apparaten ett pip. För att svara, tryck på -knappen och tala i mikrofonen. PTT Om 2 eller fler användare trycker på -knappen samtidigt tar mottagaren bara emot den starkaste signalen och den andra signalen/de andra signalerna undertrycks. Därför ska du bara skicka en signal (tryck -knappen) när kanalen är fri. PTT PTTTOPCOM TWINTALKER 3700 43 SVENSKA TOPCOM TWINTALKER 3700

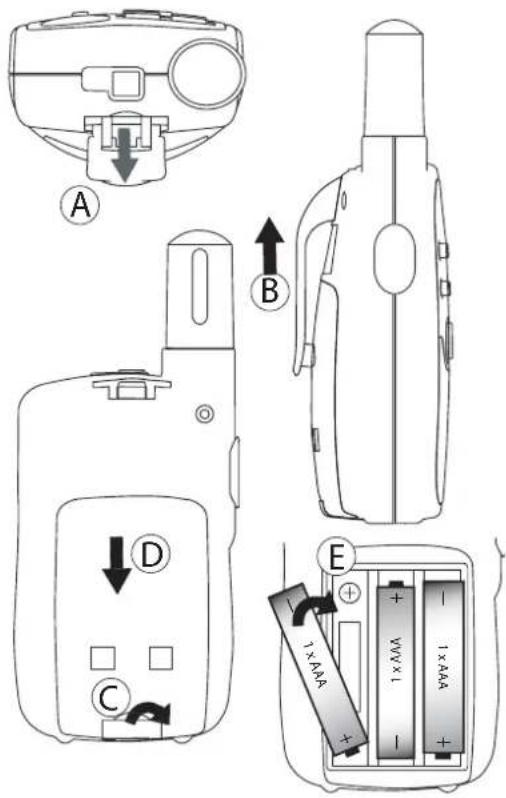

1.För att ta bort klämman från apparaten ska du föra bältesklämman (B) mot antennen samtidigt som du drar i klämmans flik (A). 2.När bältesklämman sätts tillbaka indikerar ett klick-ljud att bältesklämman är låst i sitt läge.

8.2 INSTALLATION AV BATTERI

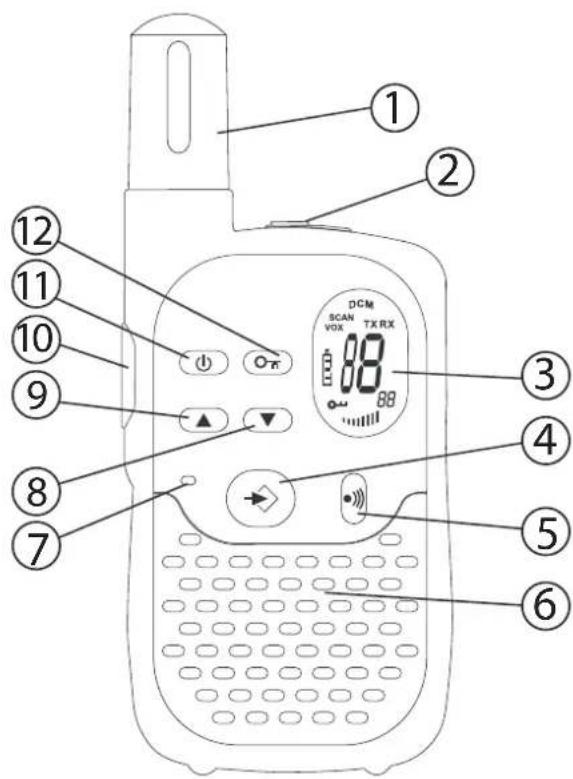

1.Ta bort bältesklämman (§ 7,1). 2.Dra försiktigt i batteridörrens flik (C) och dra försiktigt batteriluckan bort från antennen. (D) 3.Installera 3 "AAA" alkaliska eller laddningsbara batterier enligt polerna på det sätt som visas (E). 4.Sätt tillbaka batterilocket och bältesklämman (§ 7,1). 9KNAPPAR 1.ANTENN 2.HÖGTALARE/MIKROFON/LADDARE-anslutning 3.LCD-teckenfönster 4.MENY-knapp - Gå in i menyn 5.RING-knapp - Sänd en rington 6.HÖGTALARE 7.MIKROFON 8.NED-knapp - Sänk högtalarvolymen - Välj föregående punkt på menyn 9.UPP-knapp - Höj högtalarvolymen - Välj nästa punkt på menyn 10.TRYCK FÖR ATT TALA-knapp - Tryck för att tala eller släpp för att lyssna - Bekräfta en inställning på menyn 11.PÅ/AV-knapp 12.LÅS-knapp

BATTERIETS LADDNINGSNIVÅ indikeras med ett antal kvadrater inuti BATTERI-ikonen på LCD-fönstret. Batteriet fullt Batteri laddat 2/3 Batteri laddat 1/3 Batteri tomt När BATTERIETS LADDNINGSNIVÅ är låg, blinkar BATTERI-ikonen för att indikera att batterierna behöver bytas ut eller laddas.

12 LADDNING AV BATTERIER

PMR-apparaten kan användas med 3 alkaliska eller laddningsbara NiMh AAA-batterier. När du använder laddningsbara batterier kan du ladda dem med en tillvalsadapter.

• Sätt i 3 laddningsbara "AAA"-batterier.

• Koppla in adapterns lilla kontakt i SPK/MIC/CHG-uttaget (2) och den andra änden i eluttaget.

• Se till att enheten är avstängd så att batterierna laddas ordentligt. Ingen laddningsindikator visas vid laddning i läge AV. OBS: Det tar ca 7 till 10 timmar att ladda batterierna helt. a. TX-ikon - Visas när en signal sänds b. RX-ikon - Visas när en signal tas emot c. Kanalnummer d. CTCSS-kod e. Högtalarvolymindikator f. Lås ikon - Visas när knappsatsen är låst. g. Indikator som anger batteriets laddningsnivå h. VOX-ikon - Visas i röstkontrollerat (Vox) läge

i. Avsökningsikon - Visas när sökläget är aktivt

j. Dubbel avsökning-ikon - Visas när dubbelt sökningsläge är aktivt

Kasta batterierna på anvisad uppsamlingsplats och inte i hushållsavfallet. Kortslut inte eller kasta i öppen eld. Avlägsna batterierna om apparaten inte kommer att användas under en längre period. Använd endast den medföljande AC/DC-ADAPTERN med laddningsbara "AAA"-batterier. Försök inte ladda apparaten när vanliga alkaliska "AAA"-batterier sitter i. 2TOPCOM TWINTALKER 3700 45 SVENSKA TOPCOM TWINTALKER 3700

• För att aktivera, tryck och håll . Apparaten ”piper” och LCD-skärmen visar den nuvarande kanalen.

• För att stänga av, tryck och håll igen. Apparaten ”piper” och LCD-skärmen släcks.

13.2 JUSTERA HÖGTALARVOLYMEN

Högtalarens volym kan justeras genom att använda och . Högtalarens volymnivå visas i LCD- fönstret.

13.3 TA EMOT EN SIGNAL

Apparaten är i konstant MOTTAGNINGsläge när den är PÅ och inte sänder. När du tar emot en signal på den innevarande kanalen, visas RX-ikonen.

13.4 SÄNDA EN SIGNAL

• Tryck och håll för att SÄNDA.

• Håll apparaten i vertikalt läge med MIKROFONEN 10 cm från munnen och tala i mikrofonen.

• Släpp när du slutar sändningen.

13.5 BYTE AV KANALER

PMR-apparaten har 8 tillgängliga kanaler. För att byta kanaler:

• Tryck en gång, den innevarande kanalens nummer blinkar i LCD-fönstret.

• Tryck eller för att byta kanal.

• Tryck för att bekräfta valet och återgå till NORMAL-läget.

• För att bekräfta och byta till nästa alternativ, tryck . OBS: Alla PMR-apparater som ställts in med samma kanal kan ta emot och lyssna på samtalet, även när den andra använder en CTCSS-kod.

13.6 CTCSS (CONTINUOUS TONE CODED SQUELCH SYSTEM)

Den 2-siffriga koden motsvarar den specifika tonfrekvens som radion utsänder. Två användare, med samma kanal och CTCSS inställd, kan höra varandra.De kan inte höra någon annan på kanalen såvida inte de andra radioapparaterna har samma exakta CTCSS-kod aktiverad. PMR har 38 CTCSS-koder tillgängliga.

• Tryck två gånger och CTCSS-koden blinkar

• Tryck eller för att välja en annan kod.

• Tryck för att bekräfta valet och återgå till NORMAL-läget.

• För att bekräfta och byta till nästa alternativ, tryck . OBS: Alla PMR-apparater som ställts in med samma kanal kan ta emot och lyssna på samtalet, även när den andra använder en CTCSS-kod. För att andra ska kunna ta emot din sändning, måste de ställas in på samma kanal och CTCSS-kod PTT PTT PTT

Du kan använda MONITOR-funktionen för att kontrollera svagare signaler på den innevarande kanalen.

• Tryck och samtidigt för att aktivera kanalövervakningen.

• Tryck för att stoppa övervakningen.

PMR har möjlighet till röstaktiverad (VOX)-sändning. I VOX-läge kan radion sända en signal när den aktiveras av din röst eller annat ljud kring dig. VOD-drift rekommenderas inte om du planerar att använda din radio i bullrig eller blåsig miljö.

• Tryck för att sätta PÅ VOX-funktionen och tryck igen för att välja nivån för VOX-känsligheten, vilken indikeras i högra hörnet av visningsfönstret. Tryck tills AV visas i visningsfönstret, för att stänga AV VOX.

• I VOX-läget visas VOX-ikonen.

• För att bekräfta ditt val och återgå till NORMAL-läget, tryck .

KANALSÖKNING utför sökningar efter aktiva signaler i det oändliga från kanal 1 till 8.

• Tryck och håll . Tryck lätt för att starta avsökningen.

• När en aktiv signal (en av 8 kanaler) hittas, pausar KANALSÖKNINGEN och du hör den aktiva signalen.

• Tryck för att kommunicera genom den aktiva signalkanalen. Tryck för att avaktivera kanalsökningen. När en aktiv signal (en av 8 kanaler) hittas, tryck eller för att gå förbi den innevarande kanalen och fortsätt sökningen efter en annan aktiv kanal

En ringsignal meddelar till andra att du vill prata. a. Inställning av ringtonen 5 olika ringsignaler kan väljas.

• Tryck 4 gånger. CA visas.

• Tryck eller för att välja en annan ringsignal eller AV för att aktivera ringsignaler.

• Tryck för att bekräfta ditt val och återgå till viloläget. b. Sänd en rington Tryck lätt på . Ringsignalen sänds i 3 sekunder på den inställda kanalen.

13.11 ROGER-PIP PÅ/AV

Efter att - knappen släppts skickar apparaten ett Roger-pip för att bekräfta att du slutat prata. Inställning av Roger-pipet.

• Tryck 5 gånger. "ro" visas.

• Tryck för att aktivera (PÅ) eller avaktivera Roger-pipet (AV).

• Tryck för att bekräfta ditt val och återgå till viloläget. PTT PTT PTT PTT PTT PTTTOPCOM TWINTALKER 3700 47 SVENSKA TOPCOM TWINTALKER 3700

13.12 NYCKELSIGNAL PÅ/AV

När en knapp trycks in, piper apparaten lätt. Inställning av nyckel-signalen.

• Tryck 6 gånger. "to" visas.

• Tryck för att aktivera (PÅ) eller avaktivera Roger-pipet (AV).

• Tryck för att bekräfta ditt val och återgå till viloläget.

13.13 DUBBEL KANALÖVERVAKNINGSFUNKTION

I vänteläge, är PMR inställd på en inställd kanal med CTCSS-kod. PMR kommer bara att ta emot signaler som sänds på den kanalen och med CTCSS-kod. Dubbel kanalsökning gör att du kan kontrollera en andra kanal med CTCSS-kod.

• Tryck 7 gånger, DCM visas i fönstret.

• Tryck eller för att byta kanal.

• Tryck för att bekräfta kanalvalet och gå till CTCSS SUB-KANALVAL

• Tryck eller för att byta CTCSS.

• Bekräfta genom att trycka på . Välj kanal "O" för att avaktivera funktionen När den dubbla kanalsökningsfunktionen aktiveras, byter PMR sekventiellt mellan väntelägeskanalen + CTCSS och den dubbla kanalen + CTCSS.

• Tryck och håll i 2 sekunder för att aktivera eller avaktivera KNAPPLÅS-läget. KNAPPLÅS-ikonen visas i LCD-fönstret.

• Tryck och håll igen för att avaktivera KNAPPLÅS

• Tryck och håll i 3 sekunder för att ange stoppursläget

• Tryck för att starta räknaren

• Tryck för att stoppa räknaren

• Tryck för att återställa tidtagaren

• Tryck och håll i 3 sekunder få att gå ur stoppursläget

13.16 HUVUDMIKROFON-ANSLUTNING

Twintalker 3700 kan användas med en extern mikrofon och högtalare (inkluderat). Kontakten finns under gummilocket på apparatens ovansida. För att ansluta de externa högtalarna/mikrofonerna eller hörlurarna, lyft gummilocket på apparatens översida för att komma åt kontakten. Sätt i rätt kontakt i uttaget. PTT 1348 TOPCOM TWINTALKER 3700 TOPCOM TWINTALKER 3700 14 TEKNISKA SPECIFIKATIONER 15 GARANTI

Garantiperioden på Topcoms enheter omfattar 24 månader. Garantiperioden startar det datum då den nya produkten inhandlas. Förbrukningsvaror eller defekter som har obetydlig inverkan på utrustningens funktion eller värde omfattas inte av garantin. Garantin måste bevisas genom uppvisande av en kopia av originalkvittot, på vilket inköpsdatum och apparatens modell anges.

En felaktig apparat måste returneras till ett auktoriserat serviceställe tillsammans med ett giltigt inköpskvitto. Om apparaten utvecklar felaktigheter under garantiperioden, ska servicestället utan kostnad reparera alla felaktigheter som orsakats av material- eller tillverkningsfel. Servicestället ska efter eget gottfinnande fullfölja sina garantiskyldigheter antingen genom att reparera eller byta de felaktiga apparaterna eller delarna på de felaktiga apparaterna. Vid utbyte kan den nya produktens färg och modell skilja sig från den ursprungligen inköpta produkten. Garantiperioden inleds på det ursprungliga inköpsdatumet. Garantitiden utökas inte om apparaten byts eller repareras av ett utsett serviceställe.

15.3 UNDANTAG TILL GARANTIN

Skador eller defekter som orsakats av oriktig behandling eller användning och skada till följd av användning av icke- originaldelar eller tillbehör, täcks inte av garantin. Vidare omfattar inte garantin skador som orsakas av yttre faktorer, såsom blixtnedslag, vatten och brand, och inte heller skador som uppkommer under transport. Alla garantianspråk förfaller om serienumret på enheten har ändrats, avlägsnats eller gjorts oläsligt. Kanaler CTCSS Frekvens Räckvidd PMR-batterier Sändningsström Moduleringstyp Kanaldelning
