MANUAL DE USUARIO SDMS53 SONY

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Identificación de componentes y controles....5

Configuración.....6

Configuración 1: Conexión de los cables de señal de vídeo ..... 6

Configuración 2: Conexión del cable de alimentación .....7

Configuración 3: Fijación de los cables y cierre de la cubierta posterior....8

Configuración 4: Encendido del monitor y el ordenador .....8

Configuración 5: Ajuste de la inclinación ..... 9

Personalización del monitor....10

Navegación por el menú. 10

Ajuste de la luz de fondo (RETROILUMIN) 11

① Ajuste del contraste (CONTRASTE) 11

Ajuste del nivel de negro de una imagen (BRILLO) ..... 11

Ajuste de la nitidez y la posición de la imagen (PANTALLA)....12

Ajuste de la temperatura del color (COLOR)....13

γ Cambio del valor de gama (GAMMA) ..... 14

Cambio de la posición del menú (POSICIÓN MENÚ) ..... 14

A Selección del idioma de los menús en pantalla (LANGUAGE)....14

→ Restauración de los datos de ajuste a los valores predeterminados (REST) 14

On Bloqueo de los menús y de los controles (BLOQ DE AJUSTES) 14

Características técnicas .....15

Función de ahorro de energía 15

Reducción del consumo de energía (Modo ECO) ..... 15

Función de ajuste automático de la calidad de imagen ..... 15

Solución de problemas .....16

Mensajes en pantalla 16

Problemas y soluciones....18

Función de autodiagnóstico 20

Especificaciones .....21

Advertencia sobre las conexiones de la alimentación

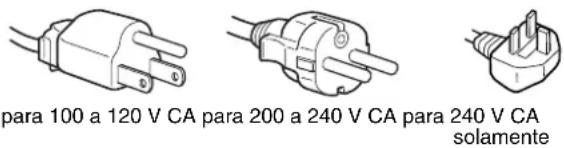

- Utilice el cable de alimentación suministrado. Si utiliza un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en EE.UU.

Si no utiliza el cable adecuado, este monitor no cumplirá las normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, utilice el cable de alimentación apropiado para dicho país.

Ejemplo de tipos de enchufe

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale ni deje el monitor:

• En lugares sujetos a temperaturas extremas, por ejemplo cerca de un radiador, o una salida de aire caliente o bajo la luz solar directa. Si se expone a temperaturas extremas, como en un automóvil aparcado bajo la luz solar directa o cerca de una salida de aire caliente, podrían producirse deformaciones del exterior o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan campos magnéticos intensos, como un televisor o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o arena, por ejemplo cerca de una ventana abierta o de una salida al exterior. Si lo instala temporalmente en un lugar exterior, asegúrese de tomar las precauciones adecuadas contra polvo y suciedad. En caso contrario, podrían producirse fallos de funcionamiento irreparables.

Manejo de la pantalla LCD

• No deje la pantalla LCD orientada al sol, ya que puede dañarse. Tenga cuidado cuando coloque el monitor cerca de una ventana.
• No presione ni arañe la pantalla LCD. No sitúe objetos pesados sobre la pantalla LCD. Si lo hace, la pantalla puede perder uniformidad o podrían producirse fallos de funcionamiento en el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca una imagen residual en la pantalla. Esto no es un fallo de funcionamiento. La pantalla recuperará el nivel de funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho tiempo, es posible que aparezca una imagen residual durante un tiempo. Dicha imagen residual desaparecerá eventualmente.
• El panel LCD se calienta durante el funcionamiento. Esto no es un fallo de funcionamiento.

Nota sobre la pantalla LCD (Pantalla de cristal líquido)

Tenga en cuenta que la pantalla LCD está fabricada con tecnología de alta precisión. No obstante, pueden aparecer de forma constante en la misma puntos negros o brillantes de luz (rojos, azules o verdes) y ocasionalmente brillos o rayas de color irregular. Esto no es un fallo de funcionamiento.

(Puntos efectivos: más del 99,99%)

Mantenimiento

• Asegúrese de desenchufar el cable de alimentación de la toma de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si utiliza un producto líquido de limpieza de cristales, no emplee ningún producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el revestimiento de la pantalla
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.
• No frote, toque ni golpee la superficie de la pantalla LCD con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Tenga en cuenta que el material podría deteriorarse o el revestimiento de la pantalla LCD degradarse si expone el monitor a disolventes volátiles, como insecticidas, o si está en contacto durante mucho tiempo con materiales de caucho o de vinilo.

Transporte

• Desconecte todos los cables del monitor y sujete firmemente ambos lados de la pantalla LCD procurando no rayar la pantalla durante el transporte. Si deja caer el monitor, pueden producirse daños físicos o dañarse el monitor.
• Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón y los materiales de embalaje originales.

Desecho del monitor

- No deseche este monitor en basuras domésticas ordinarias.

- El tubo fluorescente utilizado en este monitor contiene mercurio. El desecho de este monitor debe realizarse de acuerdo con las normas de las autoridades sanitarias locales.

Identificación de componentes y controles

Consulte las páginas que aparecen entre paréntesis para obtener información detallada.

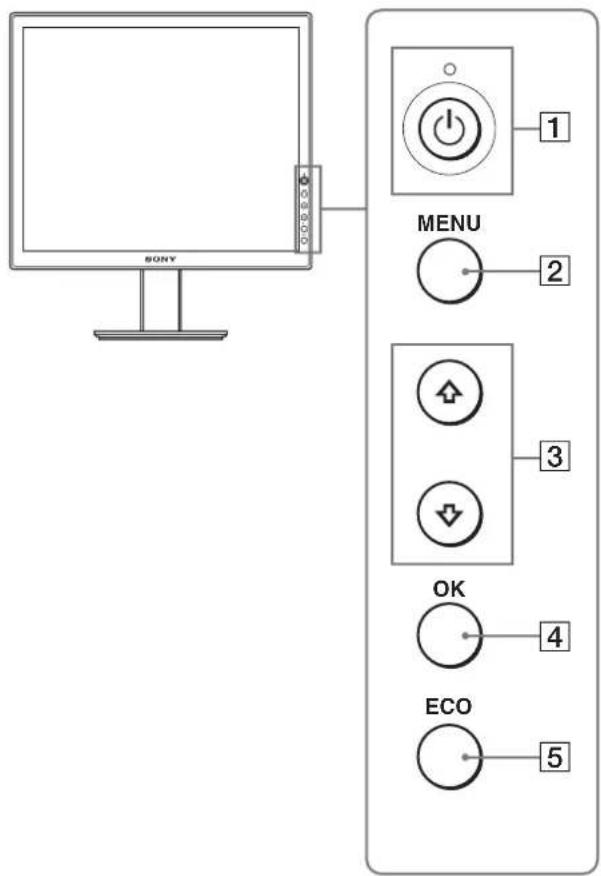

Parte frontal de la pantalla LCD

SONY MENU OK ECO 1 2 3 4 5

Vista lateral de la pantalla LCD

1 Interruptor e indicador ⏻ (alimentación) (páginas 8, 15, 20)

Este interruptor enciende el monitor cuando el indicador ⏻ (alimentación) se ilumina en rojo. Vuelva a pulsarlo para apagar el monitor.

Si el indicador ⏻ (alimentación) no se ilumina, pulse el interruptor MAIN POWER (6).

2Botón MENU (menú) (páginas 10, 11)

Este botón activa y desactiva la pantalla del menú.

3 Botones ↓/↑ (página 11)

Estos botones se utilizan para seleccionar los elementos del menú y realizar ajustes.

4Botón OK (página 11)

Este botón activa el elemento de menú seleccionado y los ajustes realizados con los botones ↓/↑ (3).

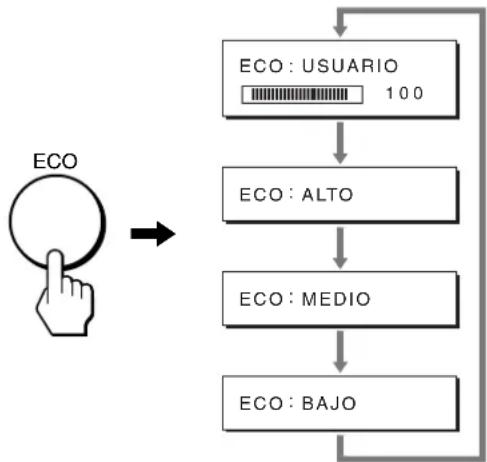

5 Botón ECO (página 15)

Este botón se utiliza para reducir el consumo de energía.

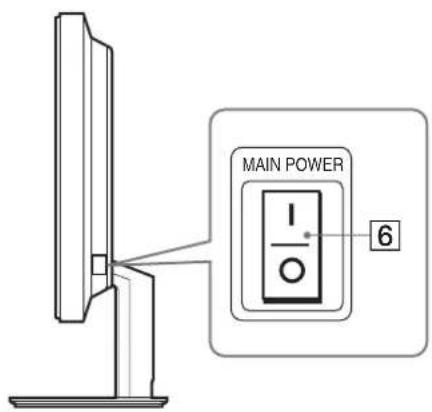

6 Interruptor MAIN POWER (página 8)

Este interruptor activa y desactiva la alimentación principal del monitor.

Parte posterior de la pantalla LCD

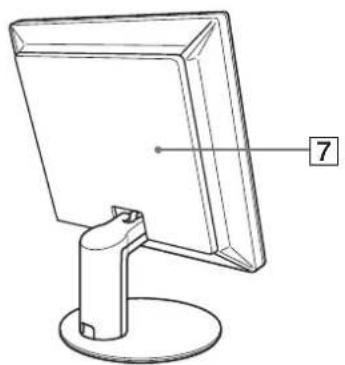

7 Cubierta posterior (página 8)

Extraiga esta cubierta cuando conecte los cables.

(continúa)

SDM-S53/S73

8 9 10

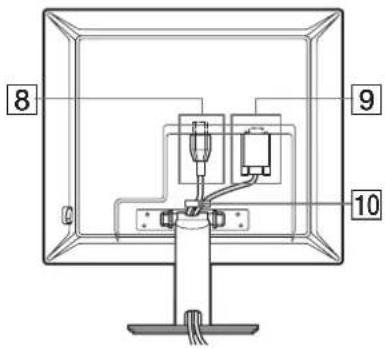

Esta ilustración de la parte posterior del monitor corresponde al modelo SDM-S53.

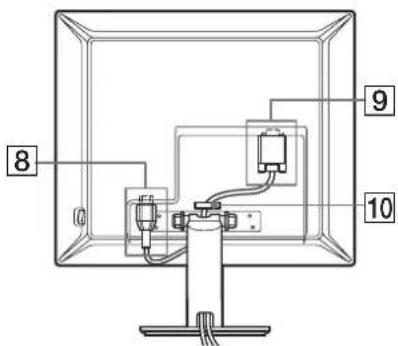

SDM-S93

8 9 10

Conecta el cable de alimentación (suministrado).

9 Conector de entrada HD15 (RVA)

Este conector introduce señales de vídeo RVA analógicas (0,700 Vp-p, positivas) y señales de sincronización.

10 Portacables (página 8)

Esta pieza fija los cables al monitor.

Configuración

Antes de utilizar el monitor, compruebe que los siguientes artículos se incluyen en la caja:

• Pantalla LCD
• Cable de alimentación
  • Cable de señal de vídeo HD15-HD15
• CD-ROM (software de utilidades para Windows/Macintosh, Manual de instrucciones, etc.)
• Tarjeta de garantía
• Guía de instalación rápida

Configuración 1: Conexión de los cables de señal de vídeo

Apague la unidad y el ordenador antes de conectarlos.

Notas

• No toque los terminales del conector del cable de señal de vídeo, ya que podrían doblarse.
• Compruebe la alineación del conector HD15 para evitar que se doblen los terminales del conector del cable de señal de vídeo.

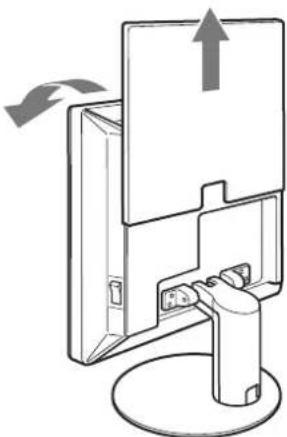

1 Deslice la cubierta posterior hacia arriba.

2 Incline la pantalla hacia adelante.

Conexión de un ordenador equipado con un conector de salida HD15 (RVA analógico)

Utilice el cable de señal de vídeo HD15-HD15 (RVA analógico) suministrado para enchufar el ordenador al conector de entrada HD 15 (RVA analógico) del monitor.

Conecte el ordenador según las ilustraciones que aparecen a continuación.

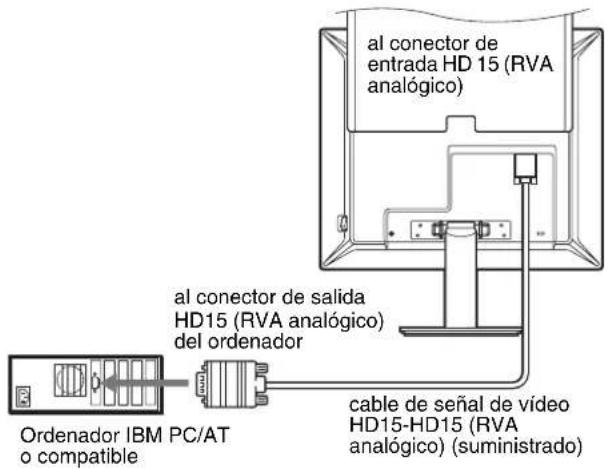

■ Conexión de un ordenador IBM PC/AT o compatible

al conector de entrada HD 15 (RVA analógico) al conector de salida HD15 (RVA analógico) del ordenador cable de señal de vídeo HD15-HD15 (RVA analógico) (suministrado) Ordenador IBM PC/AT o compatible

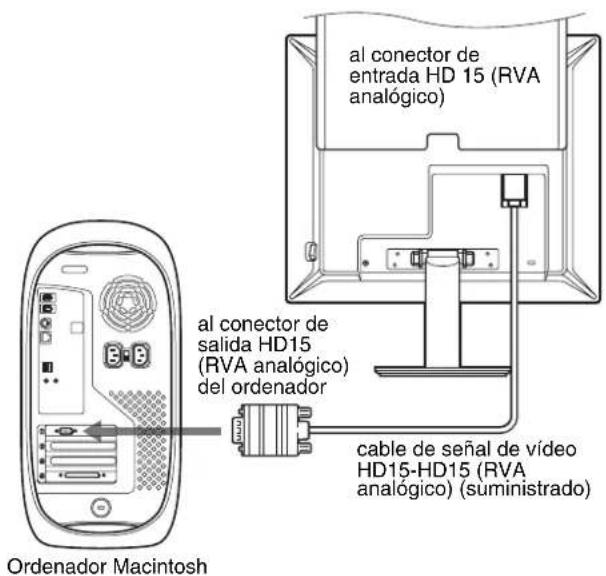

■ Conexión a un ordenador Macintosh

al conector de entrada HD 15 (RVA analógico) al conector de salida HD15 (RVA analógico) del ordenador cable de señal de vídeo HD15-HD15 (RVA analógico) (suministrado) Ordenador Macintosh

Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario. Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.

Configuración 2: Conexión del cable de alimentación

1 Conecte firmemente el cable de alimentación suministrado al conector AC IN del monitor.
2 Conecte firmemente el otro extremo a una toma de corriente.

SDM-S53/S73

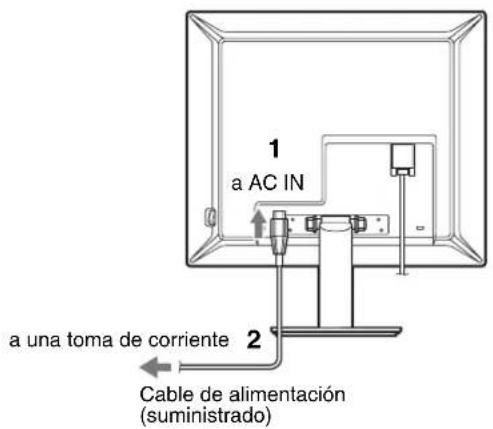

1 a AC IN a una toma de corriente 2 Cable de alimentación (suministrado)

Esta ilustración de la parte posterior del monitor corresponde al modelo SDM-S53. También se aplica al modelo SDM-S73.

SDM-S93

1 a AC IN 2 a una toma de corriente Cable de alimentación (suministrado)

(continúa)

Configuración 3: Fijación de los cables y cierre de la cubierta posterior

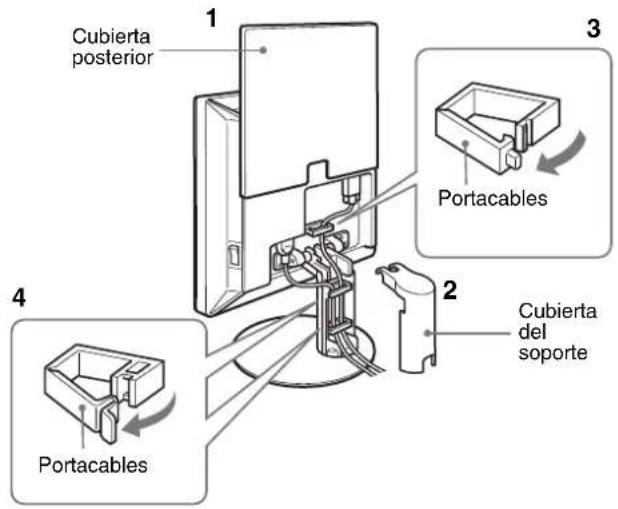

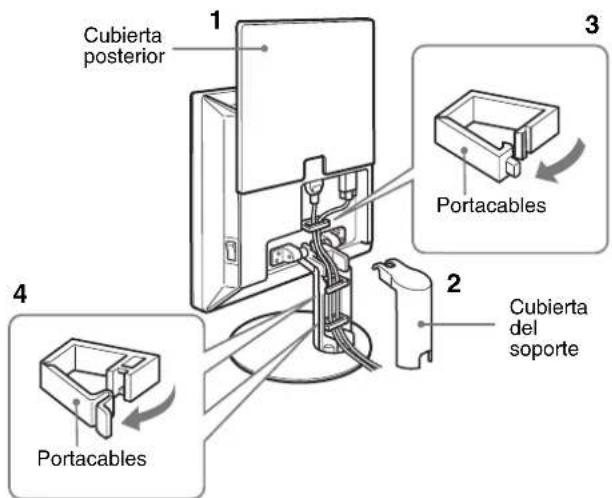

1 Deslice la cubierta posterior hacia arriba.
2 Retire la cubierta del soporte.
3 Fije el cable de alimentación y el cable de señal de vídeo con el portacables de la unidad (SDM-S53/S73). Fije el cable de señal de vídeo con el portacables de la unidad (SDM-S93).
4 Coloque el cable de alimentación y el cable de señal de vídeo en el soporte y fijelos con el portacables (SDM-S53/S73). Inserte el cable de alimentación en el orificio situado en la parte izquierda del soporte y fijelo, junto con el cable de señal de vídeo, mediante el portacables del interior (SDM-S93).
5 Vuelva a colocar la cubierta del soporte y deslice la cubierta posterior hacia abajo.

Para colocar correctamente la cubierta del soporte, compruebe primero que los cables salgan por la ranura situada en la base de dicha cubierta.

SDM-S53/S73

Cubierta posterior Portacables Portacables Cubierta del soporte

Las ilustraciones de la parte posterior del monitor corresponden al modelo SDM-S53. También se aplican al modelo SDM-S73.

SDM-S93

Cubierta posterior Portacables Portacables Cubierta del soporte

Configuración 4: Encendido del monitor y el ordenador

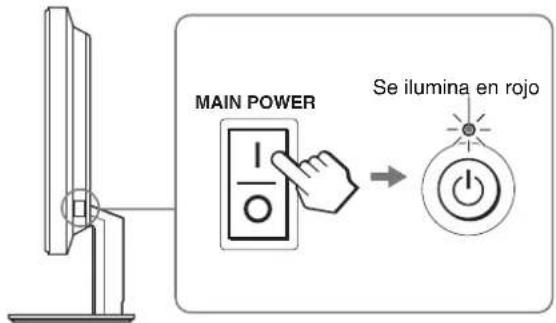

1 Pulse el interruptor MAIN POWER situado en el lateral derecho del monitor hacia I, si todavía no lo ha pulsado. Compruebe que el indicador ⏻ (alimentación) se ilumina en rojo.

Nota

El monitor viene de fábrica con el interruptor MAIN POWER ajustado en ON (1).

MAIN POWER Se ilumina en rojo

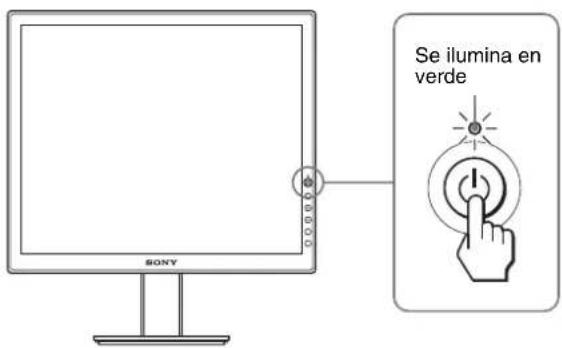

2 Pulse el interruptor ⏻ (alimentación) situado en la parte frontal derecha del monitor.

El indicador ⏻ (alimentación) se ilumina en verde.

Se ilumina en verde SONY

3 Encienda el ordenador.

La instalación del monitor ha finalizado. Si es necesario, utilice los controles del monitor para ajustar la imagen (página 10).

Si no aparece ninguna imagen en pantalla

• Verifique que el cable de alimentación y el cable de señal de vídeo están conectados correctamente.
• Si aparece "NO SEÑAL" en la pantalla:

El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

- Si aparece "CABLE DESCONECTADO" en la pantalla:

Compruebe que el cable de señal de vídeo está conectado correctamente.

- Si aparece "FUERA ALCANCE" en la pantalla:

Vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador en los siguientes rangos.

	SDM-S53 SDM-S73/S93
Frecuencia horizontal	28 – 61 kHz	28 – 80 kHz
Frecuencia vertical	48 – 75 Hz	48 – 75 Hz
Resolución	1024 × 768 o inferior	1280 × 1024 o inferior

Para obtener más información sobre los mensajes en pantalla, consulte "Problemas y soluciones" en la página 18.

No es necesario instalar controladores específicos

El monitor cumple con el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador.

La primera vez que encienda el ordenador después de conectar el monitor, es posible que aparezca el asistente de instalación en pantalla. En este caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente, por lo que puede utilizar este monitor.

La frecuencia vertical se ajusta en 60 Hz.

Puesto que apenas se aprecian parpadeos en el monitor, puede utilizarlo tal cual. No es necesario ajustar la frecuencia vertical en ningún valor alto específico.

Configuración 5: Ajuste de la inclinación

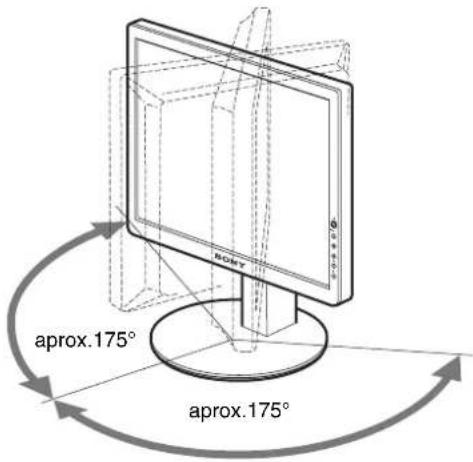

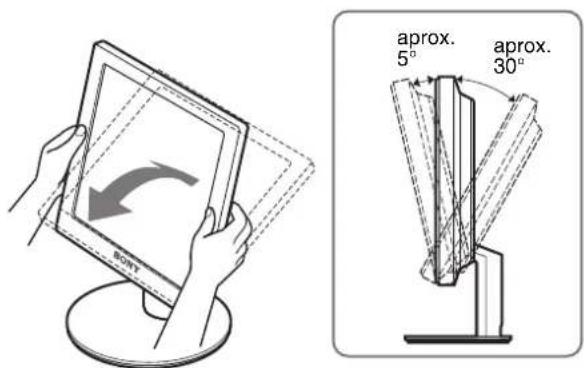

Esta pantalla puede ajustarse en los ángulos que se muestran a continuación.

Agarre el panel LCD por los dos lados y, a continuación, ajuste los ángulos de la pantalla.

SONY aprox. 5° aprox. 30°

SDM-S93 solamente

Para un uso cómodo del monitor

Ajuste el ángulo de visualización del monitor según la altura del escritorio y de la silla, y de forma que la luz no se refleje de la pantalla hacia los ojos.

Nota

Ajuste la altura e inclinación de la pantalla lenta y cuidadosamente, procurando que el monitor no se golpee con el escritorio.

Personalización del monitor

Antes de realizar ajustes

Conecte el monitor y el ordenador, y enciéndalos.

Para obtener un resultado óptimo, espere 30 minutos como mínimo antes de realizar los ajustes.

Es posible realizar diversos ajustes en el monitor mediante el menú en pantalla.

Navegación por el menú

Pulse el botón MENU para que el menú principal aparezca en pantalla. Consulte la página 11 para obtener más información sobre el uso del botón MENU.

MENU RETROILUMIN 100 1280 1024/60Hz x

Utilice los botones ↓/↑ y OK para seleccionar los iconos en esta ilustración del menú principal. Aparecen los siguientes menús (del 1 al 9). Mantenga pulsado ↓ para desplazarse hacia abajo hasta que aparezcan los iconos del menú 9.

Consulte la página 11 para obtener más información sobre el uso de los botones ↓/↑ y OK.

1 RETROILUMIN (página 11)

Seleccione el menú RETROILUMIN para ajustar el brillo de la luz de fondo.

RETROILUMIN 100 1280 1024 /60 Hz

2 CONTRASTE ① (página 11)

Seleccione el menú CONTRASTE para ajustar el contraste de la imagen.

CONTRASTE 100 1280 1024 /60 Hz

③ BRILLO ⚙ (página 11)

Seleccione el menú BRILLO para ajustar el brillo de la imagen (nivel de negro).

B R I L L O 100 1280 1024 60 Hz EXIT

4 PANTALLA (página 12)

Seleccione el menú PANTALLA para ajustar la nitidez (fase y paso) y la posición (horizontal y vertical) de la imagen.

PANTALLA AUTOMÁTICA FASE ANCHO CENTRADO H CENTRADO V 1280 1024 60Hz/

5 COLOR (página 13)

Seleccione el menú COLOR para ajustar la temperatura del color de la imagen. Este menú permite ajustar el tono de la pantalla.

COLOR ■9300K 6500K USUARIO LAJUSTAR 1280 1024 60Hz OK EX | NEW

6GAMMA γ (página

Seleccione el menú GAMMA para modificar el ajuste del tono de color de la imagen.

14)

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x y EX I MENU

7 POSICIÓN MENÚ (página 14)

Seleccione el menú POSICIÓN MENÚ para modificar la posición del menú que aparece en pantalla.

POSICION MENU 1280 1024 60Hz/

Seleccione LANGUAGE (idioma) para cambiar el idioma que se utiliza en los menús o los mensajes.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPANOL ITALIANO 1280 1024 60Hz/

9 REST … (página 14)

Restaure los ajustes a los valores predeterminados.

REST ACEPTAR CANCELAR 1280 1024 60Hz/

10 BLOQ DE AJUSTES (página 14)

Bloquee los botones de control para evitar realizar o restaurar ajustes accidentalmente.

BLOQ DE AJUSTES SI NO 1280 1024 60Hz/ OK EX I MENU

■ Uso de los botones MENU, ↓/↑ y OK

1 Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezca en pantalla.

2 Seleccione el menú que desee ajustar.

Pulse los botones ↓/↑ para que aparezca el menú deseado. Pulse el botón OK para seleccionar el elemento de menú.

Pulse los botones ↓/↑ para realizar el ajuste y, a continuación, pulse el botón OK.

Al pulsar el botón OK, el ajuste se almacena y, a continuación, la unidad vuelve al menú anterior.

Pulse el botón MENU una vez para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente después de unos 30 segundos.

■ Restauración de los ajustes a los valores predeterminados

Puede restablecer los ajustes mediante el menú REST.

Para obtener más información sobre la restauración de los ajustes, consulte →← (REST) en la página 14.

Ajuste de la luz de fondo (RETROILUMIN)

Si la pantalla brilla demasiado, ajuste la luz de fondo para facilitar su visualización.

Nota

No se puede ajustar la luz de fondo cuando el modo ECO está ajustado en ALTO, MEDIO o BAJO (página 15).

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar |: (RETROILUMIN) y pulse el botón OK.

El menú RETROILUMIN aparece en la pantalla.

3 Pulse los botones ↓/↑ para ajustar el nivel de luz y, a continuación, pulse el botón OK.

Ajuste del contraste (CONTRASTE)

Ajuste el contraste de la imagen.

Nota

No se puede ajustar el contraste cuando el modo ECO está ajustado en ALTO, MEDIO o BAJO (página 15).

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar Ⓐ (CONTRASTE) y pulse el botón OK.

El menú CONTRASTE aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para ajustar el nivel de contraste y, a continuación, pulse el botón OK.

☀ Ajuste del nivel de negro de una imagen (BRILLO)

Ajuste el brillo de la imagen (nivel de negro).

Nota

No se puede ajustar el brillo cuando el modo ECO está ajustado en ALTO, MEDIO o BAJO (página 15).

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ⚙ (BRILLO) y pulse el botón OK.

El menú BRILLO aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para ajustar el nivel de brillo y, a continuación, pulse el botón OK.

Ajuste de la nitidez y la posición de la imagen (PANTALLA)

■ Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición (fase y paso) y nitidez de la imagen con el fin de garantizar la visualización de una imagen nítida en la pantalla (página 15).

Nota

Si la función de ajuste automático de la calidad de imagen está activada, sólo funcionará el interruptor ⏻ (alimentación).

La imagen podría parpadear durante estos momentos, pero no se trata de un fallo de funcionamiento. Simplemente espere unos segundos hasta que se complete el ajuste.

Si la función de ajuste automático de la calidad de imagen de este monitor parece no ajustar la imagen completamente

Es posible realizar ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual. (Consulte AUTOMÁTICA a continuación.)

Si aún necesita realizar ajustes adicionales de la calidad de imagen

Es posible ajustar manualmente la nitidez (fase y paso) y la posición (horizontal o vertical) de la imagen.

Dichos ajustes se almacenan en la memoria y se vuelven a activar automáticamente cuando la pantalla recibe la misma señal de entrada.

Si modifica la señal de entrada tras conectar de nuevo el ordenador, es posible que deba realizar los ajustes de nuevo.

■ Realización de ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual (AUTOMÁTICA)

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar Ⓐ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar AUTOMÁTICA y pulse el botón OK.

Realice los ajustes necesarios de la fase, el paso y la posición horizontal o vertical de la pantalla para la señal de entrada actual y almacénelos.

4 Pulse los botones ↓/↑ para seleccionar ↩ y pulse el botón OK.

Volverá a la pantalla del menú.

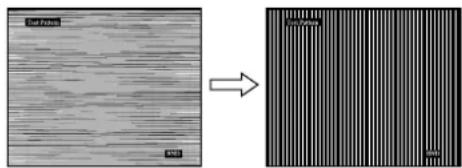

■ Ajuste manual de la nitidez de la imagen (FASE/ANCHO)

La nitidez de la imagen puede ajustarse según se indica a continuación.

1 Ajuste la resolución en 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) en el ordenador.

2 Cargue el CD-ROM.

3 Inicie el CD-ROM, seleccione el área y modelo y, finalmente, visualice la imagen de prueba. Para Windows

Haga clic en [Utility] → [Windows]/[Win Utility.exe]. Para Macintosh

Haga clic en [Utility] → [Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para seleccionar (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

6 Pulse los botones ↓/↑ para seleccionar FASE y pulse el botón OK.

El menú FASE aparecerá en la pantalla.

7 Pulse los botones ↓/↑ hasta que las rayas horizontales sean mínimas.

Realice el ajuste de forma que las rayas horizontales sean mínimas.

8 Pulse el botón OK.

El menú principal aparecerá en la pantalla.

Si hay rayas verticales en toda la pantalla, ajuste el paso siguiendo los siguientes pasos.

9 Pulse los botones ↓/↑ para seleccionar ANCHO y pulse el botón OK.

El menú ANCHO aparecerá en la pantalla.

10 Pulse los botones ↓/↑ hasta que las rayas verticales desaparezcan.

Realice el ajuste de forma que las rayas verticales desaparezcan.

11 Haga clic en END en la pantalla para desactivar la imagen de prueba.

12 Pulse el botón OK.

Volverá al menú PANTALLA.

13 Pulse los botones ↓/↑ para seleccionar ↩ y pulse el botón OK.

Volverá a la pantalla del menú.

■ Ajuste manual de la posición de la imagen (CENTRADO H/CENTRADO V)

Si la imagen no aparece en el centro de la pantalla, ajuste la posición de la imagen de la siguiente forma.

1 Ajuste la resolución en 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) en el ordenador.

2 Cargue el CD-ROM.

3 Inicie el CD-ROM, seleccione el área y modelo y, finalmente, visualice la imagen de prueba. Para Windows

Haga clic en [Utility] → [Windows]/[Win Utility.exe]. Para Macintosh

Haga clic en [Utility] → [Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para seleccionar (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

6 Pulse los botones ↓/↑ para seleccionar CENTRADO H o CENTRADO V y pulse el botón OK.

El menú CENTRADO H o CENTRADO V aparecerá en la pantalla.

7 Pulse el botón ↓/↑ para centrar la imagen de prueba en la pantalla.

8 Haga clic en END en pantalla para desactivar la imagen de prueba.

9 Pulse el botón OK.

Volverá al menú PANTALLA.

10 Pulse los botones ↓/↑ para seleccionar ↗ y pulse el botón OK.

Volverá a la pantalla del menú.

Ajuste de la temperatura del color (COLOR)

Es posible seleccionar el nivel de color de la imagen del campo de color blanco mediante los ajustes de temperatura de color predeterminada.

Además, en el caso que fuese necesario, es posible realizar un ajuste más preciso de la temperatura de color.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ☐ (COLOR) y pulse el botón OK.

El menú COLOR aparece en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar la temperatura del color deseada y pulse el botón OK.

Los colores blancos cambiarán de un tono azulado a un tono rojizo cuando se reduzca la temperatura de 9 300 K a 6 500 K.

■ Ajuste más preciso de la temperatura de color (AJUSTE USUARIO)

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ☐ (COLOR) y pulse el botón OK.

El menú COLOR aparece en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar "AJUSTAR" y pulse el botón OK.

El menú para realizar un ajuste más preciso de la temperatura de color aparece en pantalla.

AJUSTE USUARIO R 128 V 128 A 128 1280 1024 60Hz x / OK EX I New

4 Pulse los botones ↓/↑ para seleccionar R (Rojo) o A (Azul) y pulse el botón OK. A continuación, pulse los botones ↓/↑ para ajustar la temperatura de color y pulse el botón OK.

Puesto que este ajuste cambia la temperatura de color aumentando o disminuyendo los componentes R y A con respecto a V (Verde), el componente V será fijo.

5 Pulse los botones ↓/↑ para seleccionar ↗ y, a continuación, pulse el botón OK.

El nuevo ajuste de color se almacena para AJUSTE USUARIO y se recuperará automáticamente siempre que se seleccione USUARIO.

El menú principal aparece en la pantalla.

γ Cambio del valor de gama (GAMMA)

Es posible asociar el tono de color en pantalla de la imagen con el tono de color original de la imagen.

1 Pulse el botón MENU.

El menú principal aparece en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar γ (GAMMA) y pulse el botón OK.

El menú GAMMA aparece en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo que desee y, a continuación, pulse el botón OK.

Cambio de la posición del menú (POSICIÓN MENÚ)

Puede cambiar la posición del menú si éste impide ver una imagen en la pantalla.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (POSICIÓN MENÚ) y pulse el botón OK.

El menú POSICIÓN MENU aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar la posición deseada y pulse el botón OK.

Es posible seleccionar una de las 9 posiciones en la que aparecerá el menú.

A Selección del idioma de los menús en pantalla (LANGUAGE)

Puede cambiar el idioma utilizado en los menús o en los mensajes que aparecen en pantalla.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (LANGUAGE) y pulse el botón OK.

Aparecerá el menú LANGUAGE en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar un idioma y pulse el botón OK.

• ENGLISH: Inglés

• FRANÇAIS: Francés

• DEUTSCH: Alemán

- ESPAÑOL

• ITALIANO: Italiano

• NEDERLANDS: Holandés

• SVENSKA: Succo

• РУССКИЙ:

• : 田本語és

- 中文：

R

u

S

0

→← Restauración de los datos de ajuste a los valores predeterminados (REST)

Restaure los ajustes a los valores predeterminados.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar →← (REST) y pulse el botón OK.

Aparecerá el menú REST en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo que desee y, a continuación, pulse el botón OK.

- ACEPTAR: Para ajustar de nuevo todos los datos de ajuste a los valores predeterminados. Tenga en cuenta que el ajuste 📄 (LANGUAGE) no volverá a ajustarse mediante este método.

- CANCELAR: Para cancelar la restauración y volver a la pantalla de menú.

O™ Bloqueo de los menús y de los controles (BLOQ DE AJUSTES)

Bloquee los botones de control para evitar realizar o restaurar ajustes accidentalmente.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar O-m (BLOQ DE AJUSTES) y pulse el botón OK.

Aparecerá el menú BLOQ DE AJUSTES en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar SI o NO y, a continuación, pulse el botón OK.

- SI: Sólo funcionará el interruptor ⏻ (alimentación). Si intenta cualquier otra operación, el icono 📄π (BLOQ DE AJUSTES) aparecerá en la pantalla.

- NO: Ajuste (BLOQ DE AJUSTES) en NO. Si ha ajustado esta opción en SI, (BLOQ DE AJUSTES) se seleccionará automáticamente al pulsar el botón MENU.

Características técnicas

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR y NUTEK. Si el monitor está conectado a un ordenador o tarjeta gráfica de vídeo compatible con DPMS (Display Power Management Signaling), dicho monitor reducirá automáticamente el consumo de energía como se muestra a continuación.

SDM-S53

Modo de alimentación	Consumo de energía Indicador ⏻ (alimentación)
funcionamiento normal	25 W (máx.) verde
activo inactivo* (deep sleep)**	1 W (máx.) naranja
alimentación desactivada	1 W (máx.) rojo
alimentación principal desactivada	0 W apagado

SDM-S73

Modo de alimentación	Consumo de energía	Indicador ⚙ (alimentación)
funcionamiento normal	45 W (máx.) verde
activo inactivo* (deep sleep)**	1 W (máx.) naranja
alimentación desactivada	1 W (máx.) rojo
alimentación principal desactivada	0 W apagado

SDM-S93

Modo de alimentación	Consumo de energía	Indicador ⚙ (alimentación)
funcionamiento normal	50 W (máx.) verde
activo inactivo* (deep sleep)**	1 W (máx.) naranja
alimentación desactivada	1 W (máx.) rojo
alimentación principal desactivada	0 W apagado

* Cuando el ordenador entra en el modo “activo inactivo”, la señal de entrada se interrumpe y la pantalla muestra NO SEÑAL. Transcurridos 5 segundos, el monitor entra en el modo de ahorro de energía.

** "deep sleep" el modo de ahorro de energía definido por la Agencia de protección del medio ambiente (Environmental Protection Agency).

Reducción del consumo de energía (Modo ECO)

Si pulsa varias veces el botón ECO situado en la parte frontal del monitor, podrá seleccionar el brillo de la pantalla.

Cada modo aparece en la pantalla y el brillo de la misma se reduce en función del modo. El menú desaparece de forma automática transcurridos aproximadamente 5 segundos.

El brillo de la pantalla y el consumo de energía se reducen a medida que el modo cambia de ALTO a MEDIO y a BAJO.

El valor predeterminado del brillo de la pantalla se ajusta en "USUARIO".

Si selecciona “USUARIO”, puede ajustar el nivel de la luz de fondo mediante los botones ↓/↑ del mismo modo que cuando selecciona RETROILUMIN mediante el menú.

Nota

Los elementos del menú RETROILUMIN, CONTRASTE y BRILLO sólo se encuentran disponibles cuando el modo ECO está ajustado en "USUARIO" (página 11).

Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez de la imagen (fase/paso) con el fin de garantizar la visualización de una imagen nítida en la pantalla.

Modo predefinido en fábrica

Cuando el monitor recibe una señal de entrada, la hace coincidir automáticamente con uno de los modos predefinidos en fábrica y almacenados en la memoria del monitor para mostrar una imagen de alta calidad en el centro de la pantalla. Si la señal de entrada coincide con el modo predefinido en fábrica, la imagen aparecerá automáticamente en la pantalla con los ajustes predefinidos adecuados.

(continúa)

Si las señales no coinciden con uno de los modos predefinidos en fábrica

Cuando el monitor recibe una señal de entrada que no coincide con ninguno de los modos predefinidos en fábrica, su función de ajuste automático de la calidad de imagen se activa con el fin de garantizar la visualización constante de una imagen nítida en la pantalla (dentro de los siguientes rangos de frecuencia del monitor):

Frecuencia horizontal: 28–61 kHz (SDM-S53)

Frecuencia vertical: 48–75 Hz

En consecuencia, la primera vez que el monitor recibe señales de entrada que no coinciden con los modos predefinidos en fábrica, es posible que tarde más tiempo de lo normal en mostrar la imagen en la pantalla. Estos datos de ajuste se almacenan automáticamente en la memoria, de modo que la próxima vez que se reciban las señales, el monitor funcionará del mismo modo que cuando recibe señales que coinciden con uno de los modos predefinidos en fábrica.

Si ajusta la fase, el paso y la posición de la imagen manualmente

Para algunas señales de entrada, es posible que la función de ajuste automático de la calidad de imagen de este monitor no ajuste la posición, la fase y el paso de la imagen completamente. En tal caso, estos valores pueden ajustarse manualmente (página 12). Si estos valores se ajustan manualmente, se almacenarán en la memoria como modos de usuario y se recuperarán automáticamente cada vez que el monitor reciba las mismas señales de entrada.

Nota

Mientras la función de ajuste automático de la calidad de imagen esté activada, sólo funcionará el interruptor ⏻ (alimentación).

La imagen podría parpadear durante estos momentos, pero no se trata de un fallo de funcionamiento. Simplemente espere unos segundos hasta que se complete el ajuste.

Solución de problemas

Antes de ponerse en contacto con el soporte técnico, consulte esta sección.

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 18.

Si "FUERA ALCANCE" aparece en pantalla

Esto indica que la señal de entrada no cumple las especificaciones del monitor. Compruebe lo siguiente.

Para obtener más información acerca de los mensajes en pantalla, consulte “Problemas y soluciones” en la página 18.

Si aparece "xxx.xkHz/ xxxHz"

Esto indica que la frecuencia horizontal o la vertical no cumple las especificaciones del monitor.

Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual.

I NFORMAC IÓN FUERA ALCANCE xxx . xkHz / xxxHz

Si aparece "RESOLUCIÓN > 1024 × 768" (SDM-S53)

Esto indica que la resolución no cumple las especificaciones del monitor (1024 × 768 o inferior).

Si aparece “RESOLUCIÓN > 1280 × 1024” (SDM-S73/S93)

Esto indica que la resolución no cumple las especificaciones del monitor (1280 × 1024 o inferior).

INFORMACIÓN FUERA ALCANCE RESOLUCIÓN > 1280X1024

Si "NO SEÑAL" aparece en pantalla

Esto indica que no hay ninguna entrada de señal.

INFORMACIÓN NO SEÑAL I R A AHORRO ENERGÍA

El monitor entrará en modo de ahorro de energía transcurridos aproximadamente 5 segundos después de la aparición del mensaje.

Si "CABLE DESCONECTADO" aparece en pantalla

Esto indica que se ha desconectado el cable de señal de vídeo.

INFORMACI NÓ CABLE DESCONECTADO

ES

Problemas y soluciones

Si se produce algún problema debido a la conexión de un ordenador u otro equipo, consulte el manual de instrucciones de dicho equipo. Utilice la función de autodiagnóstico (página 20) si el problema no se soluciona aplicando las siguientes recomendaciones.

Problema Compruebe lo siguiente
No hay imagen
Si el indicador ⏻ (alimentación) no está encendido o si ⏻ (alimentación) no se enciende al pulsar el interruptor ⏻ (alimentación),	• Compruebe que el cable de alimentación está conectado correctamente.• Compruebe que el interruptor MAIN POWER del monitor está encendido (página 8).
Si el indicador ⏻ (alimentación) se ilumina en rojo,	• Compruebe que el interruptor ⏻ (alimentación) está activado.
Si el indicador ⏻ (alimentación) se ilumina en verde o parpadca en naranja,	• Utilice la función de autodiagnóstico (página 20).
Si CABLE DESCONECTADO aparece en la pantalla,	• Compruebe que el cable de señal de vídeo esté conectado correctamente y que todos los enchufes estén colocados en sus receptáculos (página 6).• Compruebe que los terminales del conector de entrada de vídeo no estén doblados o hundidos.• Se ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de vídeo no suministrado con el equipo, es posible que aparezca el mensaje CABLE DESCONECTADO en pantalla. No se trata de un fallo en el funcionamiento.
Si NO SEÑAL aparece en la pantalla o el indicador ⏻ (alimentación) está en naranja o se alterna entre verde y naranja,	• Compruebe que el cable de señal de vídeo esté conectado correctamente y que todos los enchufes estén colocados en sus receptáculos (página 6).• Compruebe que los terminales del conector de entrada de vídeo no estén doblados o hundidos.■ Problemas causados por un ordenador u otro equipo conectado, y no por el monitor• El ordenador se encuentra en el modo de ahorro de energía. Pruebe a pulsar cualquier tecla del teclado o mover el ratón.• Compruebe que la tarjeta gráfica esté instalada correctamente.• Compruebe que el ordenador esté encendido.• Reinicie el ordenador.
Si FUERA ALCANCE aparece en la pantalla (página 16),	■ Problemas causados por un ordenador u otro equipo conectado, y no por el monitor• Compruebe que el rango de frecuencia de vídeo se encuentre dentro del rango especificado para el monitor. Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y ajuste la tarjeta gráfica del ordenador a los siguientes valores:Horizontal: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Vertical: 48 – 75 HzResolución: 1024 × 768 o inferior (SDM-S53), 1280 × 1024 o inferior (SDM-S73/S93)
Si utiliza Windows,	• Si ha sustituido un monitor antiguo por éste, vuelva a conectar el monitor antiguo y realice los pasos siguientes. Seleccione “SONY” de la lista “Fabricantes” y elija “SDM-S53”, “SDM-S73” o “SDM-S93” de la lista “Modelos” en la pantalla de selección de dispositivos de Windows. Si el nombre de modelo de este monitor no aparece en la lista “Modelos”, inténtelo con “Plug & Play”.
Si utiliza un sistema Macintosh,	• Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario. Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.
La imagen parpadea, se ondula, oscila o aparece codificada	Ajuste el paso y la fase (página 12).Aísle y elimine toda fuente posible de campos eléctricos o magnéticos como, por ejemplo, otros monitores, impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.Enchufe el monitor en una toma de CA diferente, preferiblemente de un circuito diferente.■ Problemas causados por un ordenador u otro equipo conectado, y no por el monitorConsulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para el monitor.Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y la frecuencia de la señal de entrada. Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas de vídeo pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor imagen posible.
La imagen es borrosa	Ajuste el brillo y el contraste (página 11).Ajuste el paso y la fase (página 12).■ Problemas causados por un ordenador u otro equipo conectado, y no por el monitorAjuste la resolución del ordenador en 1024 × 768 (SDM-S53) o 1280 × 1024 (SDM-S73/S93).
Aparecen imágenes fantasma	Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutación de vídeo.Compruebe que todos los enchufes están firmemente insertados en sus receptáculos.
La imagen no está centrada o su tamaño no es correcto	Ajuste el paso y la fase (página 12).Ajuste la posición de la imagen (página 13). Tenga en cuenta que algunos modos de vídeo no llenan la pantalla hasta los bordes.
La imagen es demasiado pequeña	■ Problemas causados por un ordenador u otro equipo conectado, y no por el monitorAjuste la resolución del ordenador en 1024 × 768 (SDM-S53) o 1280 × 1024 (SDM-S73/S93).
La imagen es oscura • Ajuste la luz de fondo (página 11).Ajuste el brillo (página 11).Ajuste el valor de gama mediante “Gamma” (página 14).La pantalla tarda unos minutos en iluminarse tras encender la unidad.En función del modo ECO que haya seleccionado, es posible que la pantalla se vuelva más oscura.
Aparece un patrón ondulado o elíptico (muaré)	Ajuste el paso y la fase (página 12).
El color no es uniforme • Ajuste el paso y la fase (página 12).
El blanco no parece blanco	Ajuste la temperatura del color (página 13).
Los botones del monitor no funcionan( Oparece en pantalla)	Si “BLOQ DE AJUSTES” está ajustado en SI, ajústelo en NO (página 14).
El monitor se apaga tras un tiempo	■Problemas causados por el ordenador u otro equipo conectadoDesactive el ajuste de ahorro de energía del ordenador.
Después de apagar la alimentación principal, el indicador ⏻ (alimentación) brilla durante un tiempo	Cuando la alimentación principal está encendida, pero el interruptor ⏻ (alimentación) no está pulsado o cuando el monitor está en el modo de ahorro de energía, si apaga el interruptor de MAIN POWER, el indicador ⏻ (alimentación) puede no apagarse inmediatamente. Esto no es un fallo de funcionamiento.

(continúa)

Visualización de la información del monitor Mientras el monitor recibe una señal de vídeo, mantenga pulsado el botón MENU durante más de 5 segundos hasta que aparezca el cuadro de información.

Para que desaparezca el cuadro, vuelva a pulsar el botón MENU.

MENU

Ejemplo

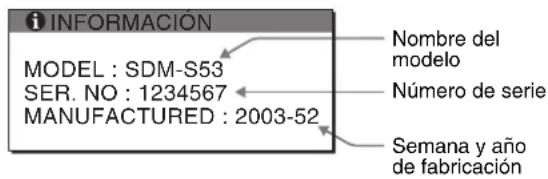

INFORMACIÓN MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Nombre del modelo Número de serie Semana y año de fabricación

Si algún problema no se soluciona, póngase en contacto con un distribuidor Sony autorizado y proporcióncle la siguiente información:

• Nombre del modelo: SDM-S53, SDM-S73 o SDM-S93
• Número de serie
• Descripción detallada del problema
• Fe ch a de c o m p r a
• Nombre y especificaciones del ordenador y la tarjeta gráfica

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si existe algún problema con el monitor o el ordenador, la pantalla aparecerá en blanco y el indicador ⏻ (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador

( alimentación) se ilumina en naranja, significa que el ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

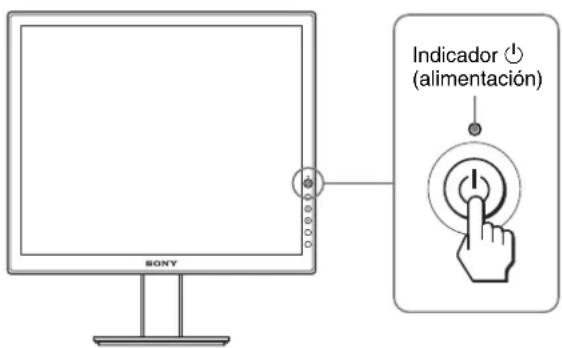

Indicador ⏻ (alimentación) SONY

Si la imagen desaparece de la pantalla y el indicador ⏻ (alimentación) está en verde

1 Desactive el interruptor ⏻ (alimentación) y desconecte los cables de señal de vídeo de la unidad.
2 Encienda el monitor pulsando el interruptor ⏻ (alimentación).

Si aparecen cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de vídeo y compruebe el estado del ordenador.

Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe a un distribuidor Sony autorizado sobre el estado del monitor.

Si la imagen desaparece de la pantalla y el indicador ⏻ (alimentación) parpadea en naranja

Pulse el interruptor ⏻ (alimentación) dos veces para apagar el monitor y volver a encenderlo.

Si el indicador ⏻ (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador ⏻ (alimentación) aún parpadea, significa que existe un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranja del indicador ⏻ (alimentación) e informe a un distribuidor Sony autorizado del estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie del monitor. Igualmente, tome nota del fabricante y del modelo del ordenador y de la tarjeta gráfica.

Especificaciones

SDM-S53

Panel LCD Tipo de panel: Matriz activa

a-Si TFT

Tamaño de imagen: 15,0 pulgadas

Formato de la señal de entrada

Frecuencia de funcionamiento RVA*

Horizontal: 28 - 61 kHz

Vertical: 48 - 75 Hz

Resolución Horizontal: Máx. 1024 puntos

Vertical: Máx. 768 líneas

Niveles de señal de entrada

Señal de vídeo RVA

0,7 Vp-p, 75 Ω, positiva

Señal SYNC

Nivel TTL, 2,2 kΩ,

positiva o negativa

independiente, o sincronización

compuesta)

0,3 Vp-p, 75 Ω, negativa

(Sincronización en verde)

Requisitos de alimentación 100 - 240 V, 50 - 60 Hz,

Máx. 0,6 A

Consumo de energía Máx. 25 W

Temperatura de funcionamiento

5 - 35^ C

Dimensiones (ancho/alto/profundidad)

Pantalla (vertical):

Aprox. 339 × 370 × 186 mm

(13 ^3 /8 × 14 ^5 /8 × 7 ^3 /8 pulgadas)

(con soporte)

Aprox. 339 × 275 × 53 mm

(13^3/8× 10^7/8× 2^1/8 pulgadas)

(sin soporte)

Accesorios Consulte la página 6.

SDM-S73/S93

Panel LCD Tipo de panel: Matriz activa

a-Si TFT

Tamaño de imagen: 17,0 pulgadas

(SDM-S73)

Tamaño de imagen: 19,0 pulgadas

(SDM-S93)

Formato de la señal de entrada

Frecuencia de funcionamiento RVA*

Resolución Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas

Niveles de señal de entrada

Señal de vídeo RVA

0,7 Vp-p, 75 Ω, positiva

Señal SYNC

Nivel TTL, 2,2 kΩ,

positiva o negativa

independiente, o sincronización

compuesta)

0,3 Vp-p, 75 Ω, negativa

(Sincronización en verde)

Requisitos de alimentación 100 - 240 V, 50 - 60 Hz,

Máx. 1,0 A

Consumo de energía Máx. 45 W (SDM-S73)

Máx. 50 W (SDM-S93)

Temperatura de funcionamiento

5 - 35^ C

Dimensiones (ancho/alto/profundidad)

Pantalla (vertical):

Aprox. 367 × 411 × 215 mm

(14 ^1 /2 × 16 ^1 /4 × 8 ^1 /2 pulgadas)

(con soporte) (SDM-S73)

Aprox. 412 × 445 × 234 mm

(16 ^1 /4 × 17 ^5 /8 × 9 ^1 /4 pulgadas)

(con soporte) (SDM-S93)

Aprox. 367 × 315 × 60 mm

(14 1/2 × 12 1/2 × 2 3/8 pulgadas)

(sin soporte) (SDM-S73)

Aprox. 412 × 350 × 64 mm

(16 ^1 /4 × 13 ^7 /8 × 2 ^5 /8 pulgadas)

(sin soporte) (SDM-S93)

Peso Aprox. 5,4 kg (11 lb 14 oz) (con

soporte) (SDM-S73)

Aprox. 6,6 kg (14 lb 8 oz) (con

soporte) (SDM-S93)

Aprox. 4,1 kg (9 lb)

(sin soporte) (SDM-S73)

Aprox. 5,2 kg (11 lb 7 oz)

(sin soporte) (SDM-S93)

Plug & Play DDC2B

Accesorios Consulte la página 6.

* Condición de sincronización horizontal y vertical recomendada

- La anchura de sincronización horizontal de empleo debe ser superior al 4,8% del tiempo total horizontal o 0,8 μs, según el que sea mayor.

- La anchura de supresión horizontal debe ser superior a 2,5 ms.

- La anchura de supresión vertical debe ser superior a 450 ms.

Diseño y especificaciones sujetos a cambios sin previo aviso.

TCO'99 Eco-document

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

(Sincronismo su verde)

(Sincronismo su verde)

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.
