MODE D'EMPLOI SDMS53 SONY

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Identification des composants et des commandes ..... 5

Installation....6

Installation 1 : Raccordez les câbles de signal vidéo ..... 6

Installation 2 : Branchez le cordon d'alimentation .....7

Installation 3 : Vérifiez que tous les câbles et cordons sont bien raccordés et refermez le capot arrière ....8

Installation 4 : Mettez le moniteur et l'ordinateur sous tension . . . . 8

Installation 5 : Réglage de l'inclinaison....9

Personnalisation de votre moniteur....10

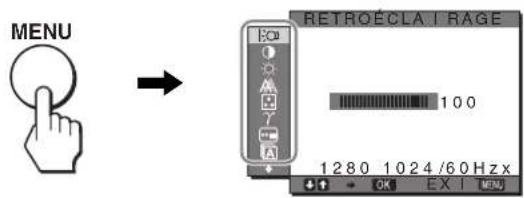

Pilotage par menu....10

Réglage du rétroéclairage (RETROÉCLAIRAGE) ..... 11

① Réglage du contraste (CONTRASTE)....11

Réglage du niveau de noir d'une image (LUMINOSITÉ) ..... 11

A Réglage de la netteté et du centrage de l'image (ECRAN)...12

Réglage de la température des couleurs (COULEUR) ..... 13

Modification du réglage gamma (GAMMA). 14

Déplacement de la position du menu (POSITION MENU) ... 14

A Sélection de la langue du menu affiché à l'écran (LANGUAGE) 14

Réinitialisation des données de réglage aux valeurs par défaut (RESTAURE) 14

Oπ Verrouillage des menus et des commandes (VERROU RÉGLAGES)....14

Spécifications techniques....15

Fonction d'économie d'énergie. 15

Réduction de la consommation électrique (Mode-ECO) ..... 15

Fonction de réglage automatique de la qualité de l'image ..... 15

Dépannage....16

Messages affichés .... 16

Symptômes de défaillances et remèdes....18

Fonction d'autodiagnostic 20

Spécifications....21

Avertissement sur les connexions d'alimentation

- Utilisez le cordon d'alimentation fourni. Si vous utilisez un câble d'alimentation différent, assurez-vous qu'il est compatible avec la tension secteur locale.

Pour les clients aux Etats-Unis

Si vous n'employez pas le câble approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le cordon d'alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement

L'appareil doit être installé à proximité d'une prise de courant aisément accessible.

Installation

N'installez pas et ne laissez pas le moniteur :

• A des endroits exposés à des températures extrêmes, par exemple à proximité d'un radiateur, d'un conduit de chauffage ou le rayonnement direct du soleil. L'exposition du moniteur à des températures extrêmes, comme dans l'habitacle d'une voiture garée en plein soleil ou à proximité d'un conduit de chauffage, risque d'entraîner des déformations du châssis ou des dysfonctionnements.
• A des endroits soumis à des vibrations mécaniques ou à des chocs.
• A proximité d'appareils générant de puissants champs magnétiques, comme un téléviseur ou d'autres appareils électroménagers.
• A des endroit soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d'une fenêtre ouverte ou d'une porte donnant sur l'extérieur. En cas d'installation temporaire à l'extérieur, veillez à prendre les précautions requises contre la poussière et les saletés en suspension dans l'air. Faute de quoi des dommages irréparables risquent de se produire.

Manipulation de l'écran LCD

• Ne laissez pas l'écran LCD face au soleil, car vous risquez sinon de l'endommager. Faites donc attention si vous installez le moniteur à côté d'une fenêtre.
• N'appuyez pas sur et veillez à ne pas érafler la surface de l'écran LCD. Ne posez pas d'objets lourds sur l'écran LCD. Vous risquez sinon d'altérer l'uniformité de l'écran ou de provoquer un dysfonctionnement de l'écran LCD.
• Lorsque le moniteur est employé dans un environnement froid, il est possible qu'une image rémanente apparaissé sur l'écran. Il ne s'agit pas d'un dysfonctionnement. L'écran recouvre sa condition normale dès que la température est revenue à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se peut qu'une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaître.
• Le panneau LCD s'échauffe en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

Remarque sur l'affichage à cristaux liquides (LCD - Liquid Crystal Display)

Veuillez noter que l'écran LCD est issu d'une technologie de haute précision. Toutefois, il est possible que des points noirs ou des points brillants de lumière (rouge, bleu ou vert) apparaissent constamment sur l'écran LCD, ainsi que des bandes de couleurs irrégulières ou une certaine luminosité. Il ne s'agit pas d'un dysfonctionnement.

(Pixels actifs : supérieurs à 99,99%)

Entretien

• Débranchez le cordon d'alimentation de la prise secteur avant de procéder au nettoyage de votre moniteur.
• Nettoyez l'écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n'utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l'écran LCD.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.
• Sachez qu'une détérioration des matériaux ou du revêtement de l'écran LCD risque de se produire si le moniteur est exposé à des solvants volatiles comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur et saisissez fermement les deux côtés de l'écran LCD en prenant soin de ne pas le rayer pendant son transport. Si vous laissez tomber le moniteur, vous risquez de l'endommager ou de vous blesser.
• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matériaux de conditionnement originaux.

Elimination du moniteur

• N'éliminez pas ce moniteur avec les ordures ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L'élimination de ce moniteur doit être effectuée conformément aux réglementations des autorités locales compétentes en matière de propreté publique.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses.

Avant de l'affichage à cristaux liquides

SONY MENU 1 2 3 OK 4 ECO 5

Vue de côté de l'écran LCD

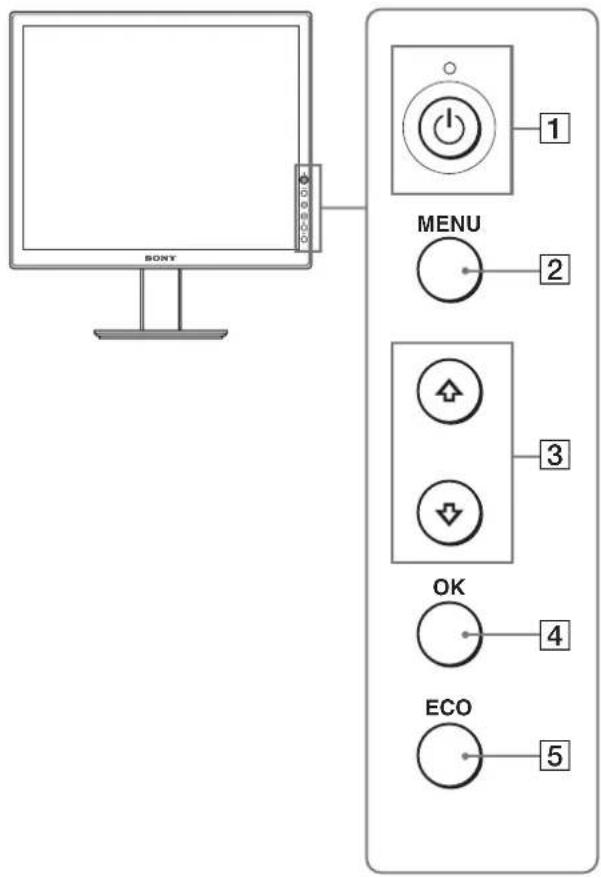

1 Commutateur ⏻ (alimentation) et indicateur ⏻ (alimentation) (pages 8, 15, 20) Ce commutateur met le moniteur sous tension lorsque l'indicateur ⏻ (alimentation) Suppress s'allume en rouge. Appuyez de nouveau sur ce commutateur pour mettre le moniteur hors tension. Si l'indicateur ⏻ (alimentation) ne s'allume pas, appuyez sur le commutateur MAIN POWER (6).
2 Touche MENU (menu) (pages 10, 11) Cette touche permet d'activer et de désactiver l'écran de menu.
③ Touches ↓/↑ (page 11) Ces touches permettent de sélectionner les options de menu et d'effectuer des réglages.
4 Touche OK (page 11) Cette touche active les réglages et les options de menu sélectionnés à l'aide des touches ↓/↑ (3).

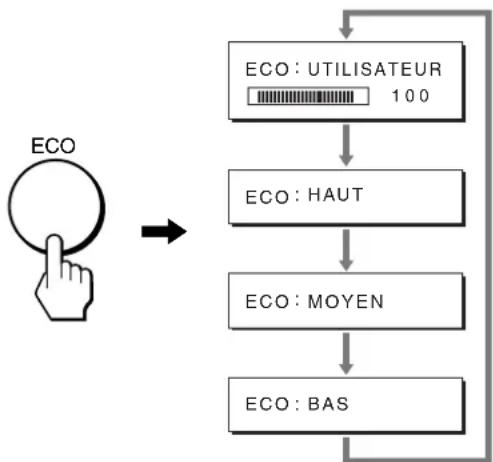

⑤ Touche ECO (page 15) Cette touche permet de réduire la consommation électrique.

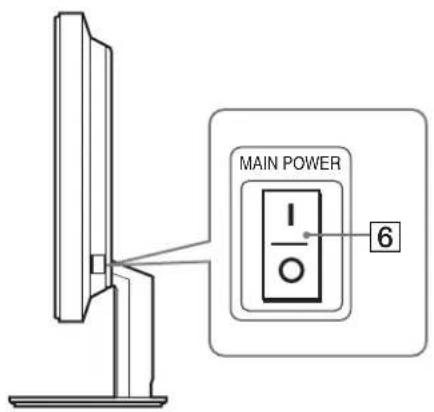

6 Commutateur MAIN POWER (page 8) Ce commutateur d'alimentation principal met le moniteur sous et hors tension.

Arrière de l'affichage à cristaux liquides

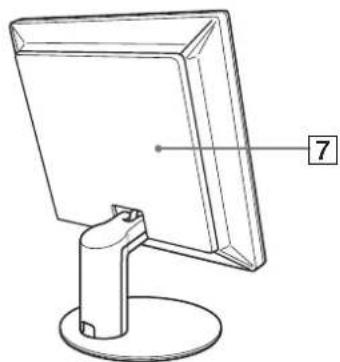

7 Capot arrière (page 8) Retirez ce capot pour raccorder des câbles ou des cordons.

(suite page suivante)

SDM-S53/S73

8 9 10

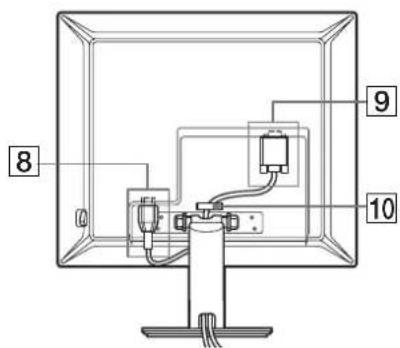

Cette illustration est celle de la face arrière du moniteur SDM-S53.

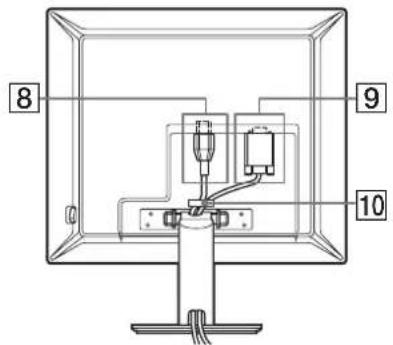

SDM-S93

8 9 10

8 Connecteur AC IN (page 7)

Ce connecteur raccorde le cordon d'alimentation (fourni).

9 Connecteur d'entrée HD15 (RVB)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vc-c, positifs) et des signaux de synchronisation.

10 Support de câble (page 8)

Cette pièce permet de maintenir les câbles et les cordons contre l'appareil.

Installation

Avant d'utiliser votre moniteur, vérifiez si les accessoires suivants se trouvent bien dans le carton d'emballage :

• Ecran LCD
• Cordon d'alimentation
• Câble de signal vidéo HD15-HD15
- CD-ROM (logiciel utilitaire pour Windows et Macintosh, mode d'emploi, etc.)
- Carte de garantie
• Guide de configuration rapide

Installation 1 : Raccordez les câbles de signal vidéo

Mettez l'appareil et l'ordinateur hors tension avant de procéder au raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez sinon de les plier.
• Vérifiez l'alignement du connecteur HD15 pour ne pas tordre les broches du connecteur du câble de signal vidéo.

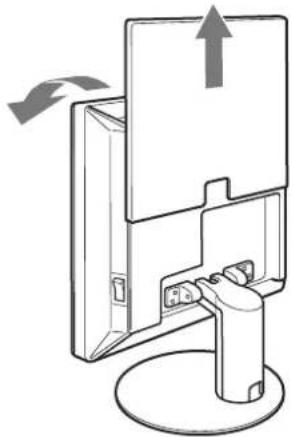

1 Faites coulisser le panneau arrière vers le haut.

2 Faites basculer l'écran vers l'avant.

Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique)

A l'aide du câble de signal vidéo HD15-HD15 fourni (RVB analogique), raccordez l'ordinateur au connecteur d'entrée HD 15 du moniteur (RVB analogique).

Raccordez l'ordinateur comme illustré ci-après.

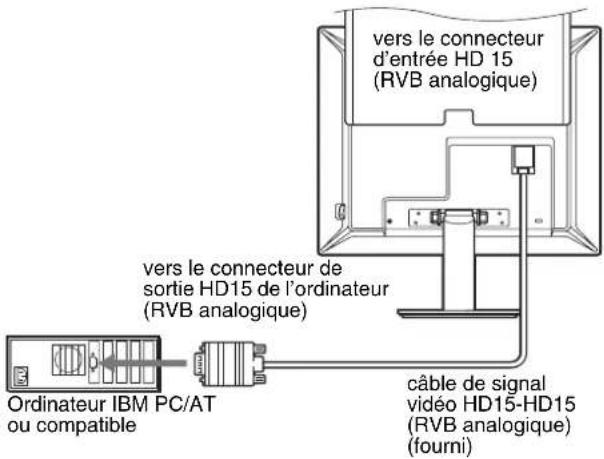

■ Raccordement à un ordinateur IBM PC/AT ou compatible

vers le connecteur d'entrée HD 15 (RVB analogique) vers le connecteur de sortie HD15 de l'ordinateur (RVB analogique) Ordinateur IBM PC/AT ou compatible câble de signal vidéo HD15-HD15 (RVB analogique) (fourni)

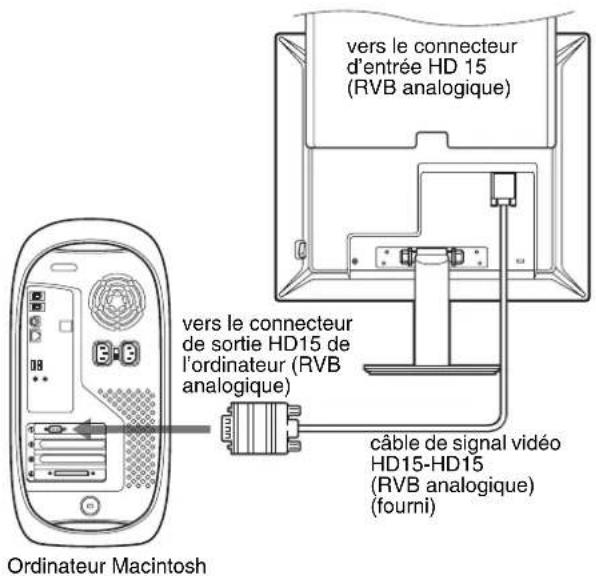

■ Raccordement à un ordinateur Macintosh

vers le connecteur d'entrée HD 15 (RVB analogique) vers le connecteur de sortie HD15 de l'ordinateur (RVB analogique) câble de signal vidéo HD15-HD15 (RVB analogique) (fourni) Ordinateur Macintosh

En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur à l'ordinateur avant de raccorder le câble du signal vidéo.

Installation 2 : Branchez le cordon d'alimentation

1 Raccordez solidement le cordon d'alimentation fourni au connecteur AC IN du moniteur.
2 Raccordez solidement l'autre extrémité du cordon à une prise secteur.

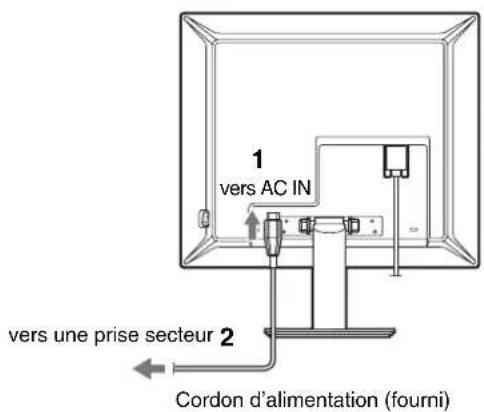

SDM-S53/S73

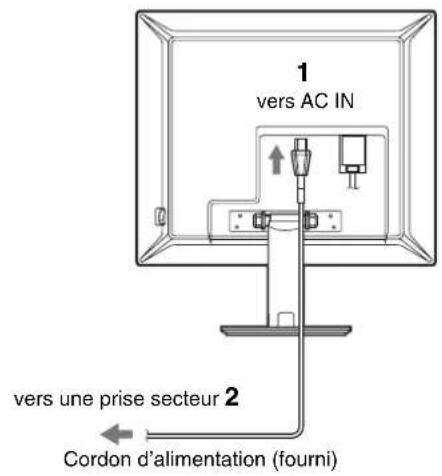

1 vers AC IN ↑ vers une prise secteur 2 Cordon d'alimentation (fourni)

Cette illustration est celle de la face arrière du moniteur SDM-S53. Il en est de même pour le modèle SDM-S73.

SDM-S93

1 vers AC IN vers une prise secteur 2 Cordon d'alimentation (fourni)

Installation 3 : Vérifiez que tous les câbles et cordons sont bien raccordés et refermez le capot arrière

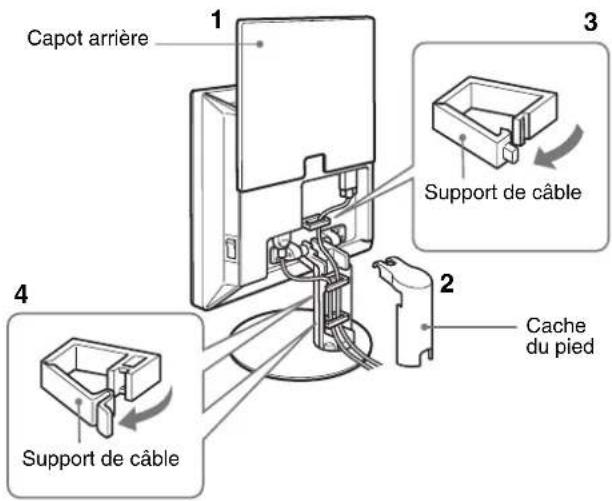

1 Faites glisser le capot arrière vers le haut.
2 Retirez le cache du pied.
3 Fixez le cordon d'alimentation et le câble vidéo à l'aide du support de câble sur le châssis (SDM-S53/S73).

Fixez le câble vidéo à l'aide du support de câble sur le châssis (SDM-S93).

4 Faites passer le cordon d'alimentation et le câble vidéo dans le pied et fixez-les à l'aide du support de câble (SDM-S53/S73).

Faites passer le cordon d'alimentation par l'orifice situé à gauche du pied et fixez le cordon d'alimentation et le câble vidéo à l'aide du support de câble à l'intérieur (SDM-S93).

5 Remettez en place le cache du pied, puis le capot arrière en le faisant glisser vers le bas.

Vérifiez que les cordons sortent par l'ouverture située dans la partie inférieure du cache du pied, pour assurer un positionnement correct de ce dernier.

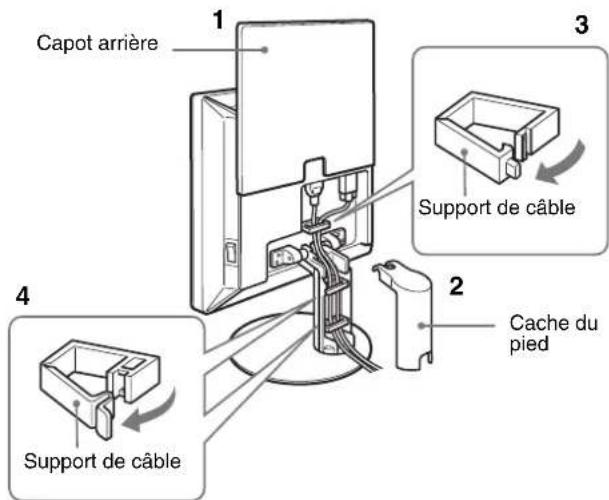

SDM-S53/S73

Capot arrière Support de câble Cache du pied Support de câble

Les illustrations de l'arrière du moniteur représentent
le modèle SDM-S53
Il en est de même pour le modèle SDM-S73.

SDM-S93

Capot arrière Support de câble Cache du pied Support de câble

Installation 4 : Mettez le moniteur et l'ordinateur sous tension

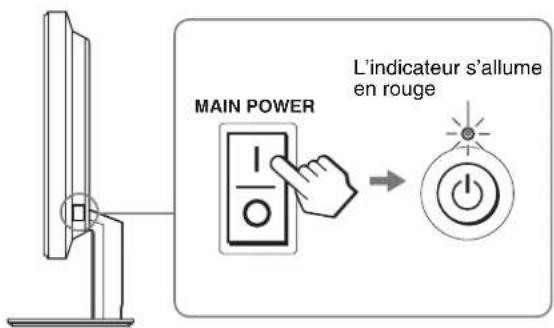

1 Exercez une pression en direction de I sur le commutateur MAIN POWER situé sur le côté droit du moniteur, s'il n'est pas déjà enfoncé. Vérifiez que l'indicateur d'alimentation ⏻ (alimentation) est allumé en rouge.

Remarque

Le commutateur MAIN POWER du moniteur est réglé par défaut sur marche (1).

MAIN POWER L'indicateur s'allume en rouge

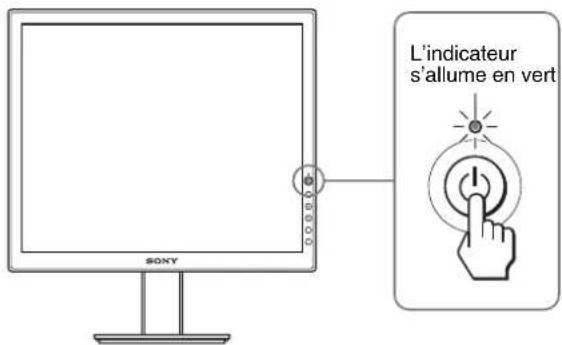

2 Appuyez sur le commutateur ⏻ (alimentation) situé à droite à l'avant du moniteur.

L'indicateur ⏻ (alimentation) s'allume en vert.

L'indicateur s'allume en vert SONY

3 Mettez l'ordinateur sous tension.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image (page 10).

Si aucune image n'apparaît sur l'écran

• Vérifiez que le cordon d'alimentation et le câble du signal vidéo sont correctement raccordés.
• Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran :

L'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur n'importe quelle touche du clavier ou déplacez la souris.

- Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran :

Vérifiez que le câble de signal vidéo est raccordé correctement.

- Si l'indication « HORS PLAGE » apparaît sur l'écran : Reconnectez l'ancien moniteur. Réglez ensuite la carte graphique de l'ordinateur dans les plages suivantes.

	SDM-S53 SDM-S73/S93
Fréquence horizontale	28 – 61 kHz	28 – 80 kHz
Fréquence verticale	48 – 75 Hz	48 – 75 Hz
Résolution	1 024 × 768 ou moins	1 280 × 1 024 ou moins

Pour des informations plus détaillées sur les messages à l'écran, voir « Symptômes de défaillances et remèdes » à la page 18.

Vous n'avez besoin d'aucun pilote pour ce moniteur

Le moniteur prend en charge la fonction Plug & Play « DDC » et détecte automatiquement toutes les autres informations relatives au moniteur. Il n'est pas nécessaire d'installer de pilote pour cet ordinateur.

La première fois que vous mettez sous tension votre ordinateur après avoir raccordé le moniteur, l'assistant de réglage peut s'afficher sur l'écran. Dans ce cas, suivez les instructions indiquées sur l'écran. Le moniteur Plug & Play est automatiquement sélectionné afin que vous puissiez l'utiliser.

La fréquence verticale devient 60 Hz.

Etant donné que les scintillements sur le moniteur sont discrets, vous pouvez l'utiliser tel quel. Vous n'avez pas besoin de régler la fréquence verticale sur une valeur particulièrement élevée.

Installation 5 : Réglage de l'inclinaison

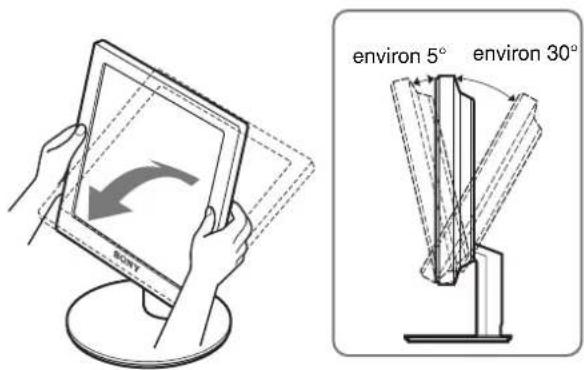

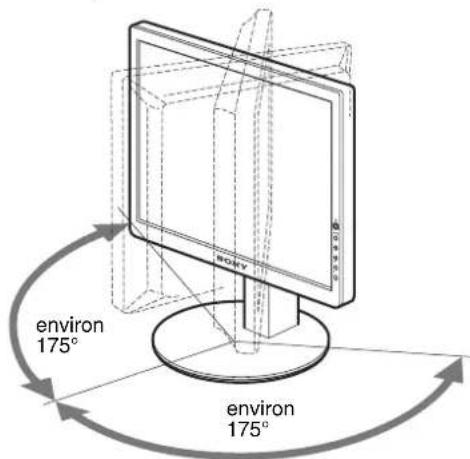

Cet écran peut être ajusté selon les angles illustrés ci-dessous.

Tenez le panneau LCD par les côtés, puis ajustez l'angle de vue de l'écran.

BONY environ 5° environ 30°

SDM-S93 uniquement

environ 175° environ 175°

Pour une utilisation confortable du moniteur

Ajustez l'angle de visualisation de votre moniteur en fonction de la hauteur de votre bureau et de votre chaise pour que la lumière de l'écran ne se réfléchisse pas dans vos yeux.

Remarque

Procédez lentement et avec précaution lors du réglage de l'inclinaison et de la hauteur de l'écran, en veillant à ne pas cogner le moniteur contre le bureau.

Personnalisation de votre moniteur

Avant de procéder aux réglages

Raccordez le moniteur et l'ordinateur, puis mettez-les sous tension.

Pour obtenir des résultats optimaux, attendez au moins 30 minutes avant d'effectuer les réglages.

Vous pouvez effectuer de nombreux réglages de votre moniteur à l'aide des menus d'affichage.

Pilotage par menu

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran. Voir page 11 pour plus de détails sur l'utilisation de la touche MENU.

MENU RETROÉCLA I RAGE 100 1280 1024/60Hz x

Utilisez les touches ↓/↑ et OK pour sélectionner les icônes dans l'illustration du menu principal ci-dessus. Le menu 1 \~ 9 suivant apparaît. Appuyez sur ↓ pour faire défiler vers le bas jusqu'à ce que les icônes du menu 9 apparaissent. Reportez-vous à la page 11 pour plus de détails sur l'utilisation des touches ↓/↑ et OK.

1 RETROÉCLAIRAGE (page 11)

Sélectionnez le menu RETROÉCLAIRAGE pour régler la luminosité du rétroéclairage.

RETROECLA RAGE 100 1280 1024 /60 Hzx EX I TIME

2 CONTRASTE ① (page 11)

Sélectionnez le menu CONTRASTE pour régler le contraste de l'image.

CONTRASTE 100 1280 1024 60 Hzx EX | Tuew

3 LUMINOSITÉ (page 11)

Sélectionner le menu LUMINOSITÉ pour régler la luminosité de l'image (niveau de noir).

LUMINOSITE 100 1280 1024 /60 Hzx EXI TIME

4 ECRAN A (page

Sélectionnez le menu ECRAN pour régler la netteté de l'image (phase/pas) ou son centrage (position horizontale ou verticale).

12)

ECRAN AUTOMAT I QUE PHASE PITCH CENTRAGE H CENTRAGE V 1280 1024 60 Hzx/

5COULEUR (page

Sélectionnez le menu COULEUR pour ajuster la température des couleurs de l'image. Ce réglage ajuste la tonalité de l'écran.

13)

COULEUR ■ 9300K 6500K UTJLISATEUR LREGLER 1280 1024 60Hz/

6GAMMA γ (page

Sélectionnez le menu GAMMA pour modifier le réglage de nuances de couleurs de l'image.

14)

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x / EX | MENU

7 POSITION MENU (page 14)

Sélectionnez POSITION MENU pour modifier la position du menu à l'écran.

POSITION MENU 1280 1024 60 Hzx/ EXI MENU

8 LANGUAGE (page

Sélectionnez LANGUAGE pour changer la langue des menus ou des messages.

14)

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hz/

⑨ RESTAURE →← (page 14)

Réinitialisation des réglages aux réglages par défaut.

RESTAURE OK ANNULER 1280 1024 60Hz x/ OK EX I MENU

10 VERROU RÉGLAGES On (page 14)

Verrouillez la commande des touches afin d'éviter tout réglage ou toute réinitialisation accidentels.

VERROU REGLAGES ■ACTIF INACTIF 1280 1024 60Hz/

■ Utilisation des touches MENU, ↓/↑ et OK

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

2 Sélectionnez le menu que vous voulez régler.

Appuyez sur les touches ↓/↑ pour afficher le menu de votre choix. Appuyez sur la touche OK pour sélectionner un paramètre.

Appuyez sur les touches ↓/↑ pour effectuer votre réglage, puis appuyez sur la touche OK.

Lorsque vous appuyez sur OK, le réglage est mémorisé et l'appareil revient au menu précédent.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout d'environ 30 secondes.

■ Réinitialisation des réglages à leurs valeurs par défaut

Vous pouvez réinitialiser les réglages à l'aide du menu RESTAURE.

Pour plus d'informations sur la réinitialisation des réglages, voir →← (RESTAURE) à la page 14.

Réglage du rétroéclairage (RETROÉCLAIRAGE)

Si l'écran est trop lumineux, ajustez le rétroéclairage pour rendre l'écran plus facile à regarder.

Remarque

Il est impossible d'ajuster le rétroéclairage lorsque le mode ECO est réglé sur HAUT, MOYEN, ou BAS (page 15).

1 Appuyez sur la touche MENU. Le menu principal apparaît sur l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner |:O (RETROÉCLAIRAGE), puis appuyez sur la touche OK. Le menu RETROÉCLAIRAGE apparaît sur l'écran.
3 Appuyez sur les touches ↓/↑ pour régler le niveau de luminosité, puis appuyez sur la touche OK.

- Réglage du contraste (CONTRASTE)

Ajustez le contraste de l'image.

Remarque

Il est impossible d'ajuster le contraste lorsque le mode ECO est réglé sur HAUT, MOYEN, ou BAS (page 15).

1 Appuyez sur la touche MENU. Le menu principal apparaît sur l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner Ⓐ (CONTRASTE), puis appuyez sur la touche OK. Le menu CONTRASTE apparaît sur l'écran.
3 Appuyez sur les touches ↓/↑ pour régler le contraste, puis appuyez sur la touche OK.

Réglage du niveau de noir d'une image (LUMINOSITÉ)

Ajustez la luminosité de l'image (niveau du noir).

Remarque

Il est impossible d'ajuster la luminosité lorsque le mode ECO est réglé sur HAUT, MOYEN, ou BAS (page 15).

1 Appuyez sur la touche MENU. Le menu principal apparaît sur l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner ⚙ (LUMINOSITÉ), puis appuyez sur la touche OK. Le menu LUMINOSITÉ apparaît sur l'écran.
3 Appuyez sur les touches ↓/↑ pour régler la luminosité, puis appuyez sur la touche OK.

A Réglage de la netteté et du centrage de l'image (ECRAN)

■ Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la netteté de l'image (phase/pas) et garantit la qualité de l'image qui apparaît sur l'écran (page 15).

Remarque

Lorsque la fonction de réglage automatique de la qualité de l'image est activée, seul le commutateur d'alimentation ⏻ fonctionne. L'image risque de scintiller pendant ce temps, mais il ne s'agit pas d'un disfonctionnement. Patientez simplement quelques secondes, jusqu'à ce que le réglage soit terminé.

Si la fonction de réglage automatique de la qualité de l'image de ce moniteur semble ne pas régler complètement l'image

Vous pouvez effectuer un autre réglage automatique de la qualité de l'image pour le signal d'entrée courant. (Voir AUTOMATIQUE ci-dessous.)

Si vous souhaitez effectuer d'autres réglages de la qualité de l'image

Vous pouvez régler manuellement la netteté (phase/pas) et la position (horizontale/verticale) de l'image.

Ces réglages sont mémorisés et automatiquement rappelés lorsque le même signal d'entrée est reçu. Vous devrez peut-être refaire ces réglages si vous modifiez le signal d'entrée après avoir rebranché votre ordinateur.

■ Effectuer d'autres réglages automatiques de la qualité de l'image pour le signal d'entrée courant (AUTOMATIQUE)

1 Appuyez sur la touche MENU. Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN) et appuyez ensuite sur la touche OK. Le menu ECRAN apparaît Suppress.

3 Appuyez sur les touches ↓/↑ pour sélectionner AUTOMATIQUE, puis appuyez sur la touche OK. Procédez aux réglages appropriés de la phase, du pas et de la position horizontale/verticale de l'écran pour le signal d'entrée courant et enregistrez-les.

4 Appuyez sur les touches ↓/↑ pour sélectionner ↗, puis appuyez sur la touche OK. L'écran des menus s'affiche à nouveau.

■ Réglage manuel de la netteté de l'image (PHASE/PITCH)

Vous pouvez ajuster la netteté de l'image comme suit.

1 Réglez la résolution de l'ordinateur sur 1 024 × 768 (SDM-S53), 1 280 × 1 024 (SDM-S73/S93).

2 Chargez le CD-ROM.

3 Démarrez le CD-ROM, sélectionnez la région et le modèle et affichez la mire de réglage. Pour Windows

Cliquez sur [Utility] → [Windows]/[Win Utility.exe]. Pour Macintosh Cliquez sur [Utility] → [Mac]/[Mac Utility].

4 Appuyez sur la touche MENU. Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK. Le menu ECRAN apparaît Suppress.

6 Appuyez sur les touches ↓/↑ pour sélectionner PHASE, puis appuyez sur la touche OK. Le menu PHASE apparaît sur l'écran.

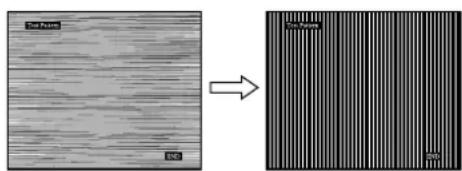

7 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes horizontales soient réduites au minimum. Réglez la valeur de façon à ce que les rayures horizontales soient réduites au minimum.

8 Appuyez sur la touche OK. Le menu principal apparaît sur l'écran. Si vous observez des bandes verticales sur tout l'écran, ajustez le pas en suivant les étapes suivantes.

9 Appuyez sur les touches ↓/↑ pour sélectionner PITCH, puis appuyez sur la touche OK. Le menu PITCH apparaît sur l'écran.

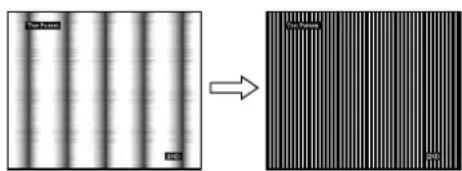

10 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes verticales disparaissent. Ajustez la valeur jusqu'à ce que les rayures verticales aient disparu.

11 Cliquez sur END à l'écran pour désactiver la mire de test.

12 Appuyez sur la touche OK. Le menu ECRAN apparaît Suppress.

13 Appuyez sur les touches ↓/↑ pour sélectionner ↗, puis appuyez sur la touche OK. L'écran des menus s'affiche à nouveau.

■ Réglage manuel de la position de l'image (CENTRAGE H/CENTRAGE V)

Si l'image n'est pas centrée sur l'écran, ajustez le centrage de l'image en procédant comme suit :

1 Réglez la résolution de l'ordinateur sur 1 024 × 768 (SDM-S53), 1 280 × 1 024 (SDM-S73/S93).
2 Chargez le CD-ROM.
3 Démarrez le CD-ROM, sélectionnez la région et le modèle et affichez la mire de réglage. Pour Windows

4 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK.

Le menu ECRAN apparaît Suppress.

6 Appuyez sur les touches ↓/↑ pour sélectionner CENTRAGE H ou CENTRAGE V, puis appuyez sur la touche OK.

Le menu CENTRAGE H ou CENTRAGE V apparaît sur l'écran.

7 Appuyez sur la touche ↓/↑ pour centrer la mire de test sur l'écran.

8 Cliquez sur END à l'écran pour désactiver la mire de test.

9 Appuyez sur la touche OK.

Le menu ECRAN apparaît Suppress.

10 Appuyez sur les touches ↓/↑ pour sélectionner ↗, puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

Réglage de la température des couleurs (COULEUR)

Vous pouvez sélectionner le niveau de couleur des zones de couleur blanche de l'image à l'aide des réglages de température des couleurs par défaut.

Vous pouvez également régler avec précision la température des couleurs, si nécessaire.

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (COULEUR), puis appuyez sur la touche OK.

Le menu COULEUR apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la température des couleurs de votre choix et appuyez ensuite sur la touche OK.

Les blancs passent d'une teinte bleuâtre à une teinte rougeâtre lorsque la température passe de 9300K à 6500K.

■ Réglage précis de la température des couleurs (RÉGLER UTILISA)

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (COULEUR), puis appuyez sur la touche OK.

Le menu COULEUR apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « RÉGLER », puis appuyez sur la touche OK.

Le menu de réglage précis de la température des couleurs apparaît à l'écran.

REGLER UTILISA R 128 G 128 B 128 1280 1024 60 Hz x / OK EX I THEN

4 Appuyez sur les touches ↓/↑ pour sélectionner R (rouge) ou B (bleu), puis appuyez sur la touche OK. Appuyez ensuite sur les touches ↓/↑ pour ajuster la température des couleurs, puis appuyez sur la touche OK.

Etant donné que ce réglage modifie la température des couleurs en augmentant ou en diminuant les composantes R et B par rapport à G (vert), la composante G est fixe.

5 Appuyez sur les touches ↓/↑ pour sélectionner ↗, puis appuyez sur la touche OK.

Le nouveau réglage des couleurs de RÉGLER UTILISA est enregistré dans la mémoire et automatiquement rappelé lorsque UTILISATEUR est sélectionné.

Le menu principal apparaît sur l'écran.

Modification du réglage gamma (GAMMA)

Vous pouvez associer les nuances foncées des couleurs de l'image affichée à l'écran à celles des couleurs originales de l'image.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner γ (GAMMA), puis appuyez sur OK.

Le menu GAMMA apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

Déplacement de la position du menu (POSITION MENU)

Vous pouvez changer la position du menu s'il masque une image à l'écran.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (POSITION MENU), puis appuyez sur la touche OK.

Le menu POSITION MENU apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la position de menu de votre choix, puis appuyez sur la touche OK.

Vous pouvez choisir l'une des 9 positions pour l'affichage du menu.

A Sélection de la langue du menu affiché à l'écran (LANGUAGE)

Vous pouvez modifier la langue des menus ou des messages affichés à l'écran.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (LANGUAGE), puis appuyez sur la touche OK.

Le menu LANGUAGE apparaît sur l'écran.

3 Appuyez sur ↓/↑ pour sélectionner une langue, puis appuyez sur OK.

• ENGLISH : Anglais
• FRANÇAIS
• DEUTSCH : Allemand
- ESPAÑOL : Espagnol
• ITALIANO : Italien
• NEDERLANDS : Néerlandais
• SVENSKA : Suédois
• : RMSCKIIЙ
• : 印phonais
• : Cinois

→← Réinitialisation des données de réglage aux valeurs par défaut (RESTAURE)

Réinitialisation des réglages aux réglages par défaut.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner →← (RESTAURE), puis appuyez sur la touche OK.

Le menu RESTAURE apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

• OK : Réinitialise toutes les données de réglage à la configuration par défaut. Notez que le réglage (LANGUAGE) n'est pas réinitialisé par cette méthode.
• ANNULER : Annule la réinitialisation et retourne à l'écran du menu.

- Verrouillage des menus et des commandes (VERROU RÉGLAGES)

Verrouillez la commande des touches afin d'éviter tout réglage ou toute réinitialisation accidentels.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner ON (VERROU RÉGLAGES), puis appuyez sur la touche OK.

Le menu VERROU RÉGLAGES apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner ACTIF ou INACTIF, puis appuyez sur la touche OK.

• ACTIF : Seul le commutateur ⏻ (alimentation) peut être utilisé. Si vous tentez d'effectuer une autre opération, l'icône On (VERROU RÉGLAGES) apparaît sur l'écran.
• INACTIF : Réglez (VERROU RÉGLAGES) sur INACTIF. Si (VERROU RÉGLAGES) est réglé sur ACTIF, (VERROU RÉGLAGES) est automatiquement sélectionné lorsque vous appuyez sur la touche MENU.

Spécifications techniques

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie comme indiqué ci-dessous.

SDM-S53

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
fonctionnement normal	25 W (max.) vert
inactif* (sommeil profond)**	1 W (max.) orange
hors tension 1 W (max.)		rouge
alimentation centrale hors tension	0 W éteint

SDM-S73

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
fonctionnement normal	45 W (max.) vert
inactif*(sommeil profond)**	1 W (max.) orange
hors tension 1 W (max.)		rouge
alimentation centrale hors tension	0 W éteint

SDM-S93

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
fonctionnement normal	50 W (max.) vert
inactif* (sommcil profond)**	1 W (max.) orange
hors tension 1 W (max.)		rouge
alimentation centrale hors tension	0 W éteint

* Lorsque votre ordinateur passe en mode « inactif », le signal d'entrée est coupé est l'indication PAS ENTREE VIDEO apparaît à l'écran. Au bout de 5 secondes, le moniteur passe en mode d'économie d'énergie.

** « sommeil profond » est un mode d'économie d'énergie défini par l'Environmental Protection Agency.

Réduction de la consommation électrique (Mode-ECO)

Si vous appuyez à plusieurs reprises sur la touche ECO situé à l'avant du moniteur, vous pouvez sélectionner la luminosité de l'écran.

Chaque mode apparaît à l'écran et la luminosité de celui-ci est réduite en fonction du mode. Le menu disparaît automatiquement dans les cinq secondes.

La luminosité de l'écran et la consommation électrique sont réduites suivant le changement de mode, de HAUT à MOYEN et à BAS.

Le réglage par défaut de la luminosité de l'écran est fixé à « UTILISATEUR ».

Si vous sélectionnez « UTILISATEUR », vous pouvez régler le rétroéclairage en appuyant sur les touches ↓/↑, les mêmes que celle que vous utilisez lorsque vous sélectionnez RETROÉCLAIRAGE dans le menu.

Remarque

Les options RETROÉCLAIRAGE, CONTRASTE et LUMINOSITÉ sont disponibles uniquement lorsque le mode ECO est réglé sur « UTILISATEUR » (page 11).

Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la précision de l'image (phase/pas) et garantit la qualité de l'image qui apparaît sur l'écran.

Le mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préréglés par défaut, enregistrés dans la mémoire du moniteur afin de produire une image de haute qualité au centre de l'écran. Si le signal d'entrée correspond au mode préréglé par défaut, l'image apparaît automatiquement sur l'écran, avec le réglage par défaut approprié.

(suite page suivante)

Si certains signaux d'entrée ne correspondent à aucun mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée qui ne correspond à aucun mode préréglé par défaut, la fonction de réglage automatique de la qualité de l'image de ce moniteur est activée et garantit l'affichage permanent d'une image claire sur l'écran (dans les plages de fréquences suivantes du moniteur) :

Fréquence horizontale : 28–61 kHz (SDM-S53)

Fréquence verticale : 48–75 Hz

En conséquence, la première fois que le moniteur reçoit des signaux d'entrée qui ne correspondent pas à l'un des modes préréglés par défaut, il se peut que l'affichage de l'image à l'écran prenne plus de temps. Ces données de réglages sont automatiquement enregistrées dans la mémoire de sorte que le moniteur fonctionnera de la même manière la prochaine fois qu'il recevra des signaux correspondants à l'un des modes préréglés par défaut.

Si vous ajustez la phase, le pas et la position des images manuellement

Pour certains signaux d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur peut ne pas ajuster complètement la position, la phase et le pas de l'image.

Dans ce cas, vous pouvez effectuer ces réglages manuellement (page 12). Si vous effectuez ces réglages manuellement, ils sont mémorisés comme des modes utilisateurs et sont automatiquement rappelés lorsque le moniteur reçoit les mêmes signaux d'entrée.

Remarque

Pendant que la fonction de réglage de la qualité d'image automatique est activée, seul le commutateur ⏻ (alimentation) fonctionnera.

L'image risque de scintiller pendant ce temps, mais il ne s'agit pas d'un disfonctionnement. Patientez simplement quelques secondes, jusqu'à ce que le réglage soit terminé.

Dépannage

Avant de prendre contact avec l'assistance technique, parcourez les informations présentées dans cette section.

Messages affichés

S'il se produit une anomalie au niveau du signal d'entrée, l'un des messages suivants apparaît sur l'écran. Pour résoudre le problème, voir « Symptômes de défaillances et remèdes » à la page 18.

Si l'indication « HORS PLAGE » apparaît sur l'écran

Cela signifie que le signal entré n'est pas supporté par les spécifications du moniteur. Vérifiez les éléments suivants. Pour des informations détaillées sur les messages à l'écran, voir « Symptômes de défaillances et remèdes » à la page 18.

Si « xxx.xkHz/ xxxHz » est affiché

Cela signifie que la fréquence horizontale ou verticale n'est pas supportée par les spécifications du moniteur.

Les chiffres indiquent les fréquences horizontales et verticales du signal d'entrée en cours.

01 NFORMAT I ONS HORS PLAGE x x x . x k H z / x x x H z

Si « RÉSOLUTION > 1024 × 768 » est affiché (SDM-S53)

Cela signifie que la résolution n'est pas supportée par les spécifications du moniteur (1 024 × 768 ou moins).

Si « RÉSOLUTION > 1280 × 1024 » est affiché (SDM-S73/S93)

Cela signifie que la résolution n'est pas prise en charge par les spécifications du moniteur (1 280 × 1 024 ou moins).

Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran

Cela indique qu'aucun signal n'est reçu.

I NFORMAT I ONS PAS ENTREE V I DEO PASSER EN MODE ÉCO

« PASSER EN MODE ÉCO »

Le moniteur passe en mode d'économie d'énergie environ 5 secondes après l'affichage du message.

Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran

Cela indique que le câble de signal vidéo a été débranché.

INFORMATION CABLE PAS CONNECTÉ

FR

(suite page suivante)

Symptômes de défaillances et remèdes

Si un problème est causé par un ordinateur ou un autre appareil raccordé, reportez-vous aux modes d'emploi de l'appareil ou de l'ordinateur concerné.

Utilisez la fonction d'autodiagnostic (page 20) si les recommandations suivantes ne permettent pas de résoudre le problème.

Symptôme Vérifiez ces éléments
Pas d'image
Si l'indicateur ⏻ (alimentation)n'est pas allumé ou si l'indicateur ⏻(alimentation) ne s'allume pas lorsque vous appuyez sur le commutateur ⏻ (alimentation),	Vérifiez que le cordon d'alimentation est correctement raccordé.Vérifiez que le commutateur MAIN POWER est activé (page 8).
Si l'indicateur ⏻ (alimentation) devient rouge,	Vérifiez que le commutateur ⏻ (alimentation) est activé.
Si l'indicateur ⏻ (alimentation) est vert ou s'il clignote en orange,	Utilisez la fonction d'autodiagnostic (page 20).
Si CABLE PAS CONNECTÉ apparaît sur l'écran,	Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 6).Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.Un câble de signal vidéo non fourni est raccordé. Si vous raccordez un câble de signal vidéo non fourni, l'indication CABLE PAS CONNECTÉ peut apparaître sur l'écran. Il ne s'agit pas d'un problème de fonctionnement.
Si l'indication PAS ENTREEVIDEO apparaît sur l'écran ou si le voyant d'alimentation ⏻ est orange ou alterne entre le vert et le orange,	Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 6).Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurL'ordinateur est en mode d'économic d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.Vérifiez que votre carte graphique est correctement installée.Vérifiez que l'alimentation de l'ordinateur est activée.Redémarrez l'ordinateur.
Si HORS PLAGE apparaît à l'écran (page 16),	Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurVérifiez que la plage de fréquence vidéo est comprise dans la plage spécifiée pour le moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l'ancien, puis ajustez la carte graphique de l'ordinateur dans les plages suivantes :Horizontale : 28 à 61 kHz (SDM-S53), 28 à 80 kHz (SDM-S73/S93)Verticale : 48 à 75 HzRésolution : 1 024 × 768 ou moins (SDM-S53), 1 280 × 1 024 ou moins (SDM-S73/S93)
Si vous utilisez Windows,	Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l'ancien moniteur et suivez la procédure suivante. Sélectionnez « SONY » dans la liste « Fabricants » et sélectionnez « SDM-S53 », « SDM-S73 » ou « SDM-S93 » dans la liste « Modèles » dans l'écran de sélection de périphériques Windows. Si le nom du modèle ne se trouve pas dans la liste « Modèles », essayez « Plug & Play ».
Si vous utilisez un système Macintosh,L'image scintille, sautille, oscille ou est brouillée	En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur à l'ordinateur avant de raccorder le câble du signal vidéo.Ajustez le pas et la phase (page 12).Isolez et éliminez toute source potentielle de champ électrique ou magnétique telle que moniteurs, imprimantes laser, ventilateurs électriques, éclairage fluorescent ou téléviseur.Branchez le moniteur sur une autre prise secteur, de préférence reliée à un autre circuit.■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurConsultez le mode d'emploi de votre carte graphique pour le réglage approprié du moniteur.Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d'entrée sont supportés par cc moniteur. Même si la fréquence est comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de manière à obtenir la meilleure image possible.
L'image est floue	Ajustez la luminosité et le contraste (page 11).Ajustez le pas et la phase (page 12).■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution sur votre ordinateur à 1 024 × 768 (SDM-S53) ou 1 280 × 1 024 (SDM-S73/S93).
Apparition d'images fantômes	N'utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.Vérifiez si toutes les fiches sont correctement branchées sur leur prise.
L'image n'est ni centrée correctement, ni au bon format	Ajustez le pas et la phase (page 12).Ajustez la position de l'image (page 13). Notez que certains modes vidéo ne remplissent pas l'écran jusqu'aux bords.
L'image est trop petite ■	Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution sur votre ordinateur à 1 024 × 768 (SDM-S53) ou 1 280 × 1 024 (SDM-S73/S93).
L'image est sombre • Réglez le rétroéclairage (page 11).Réglez la luminosité (page 11).Ajustez le réglage gamma à l'aide du menu « Gamma » (page 14).Plusieurs minutes sont nécessaires avant que l'écran ne devienne lumineux après sa mise sous tension.L'écran peut s'assombrir en fonction du mode ECO sélectionné.
Apparition d'un motif ondulatoire ou elliptique (moiré)	Ajustez le pas et la phase (page 12).
Les couleurs ne sont pas uniformes	Ajustez le pas et la phase (page 12).
Le blanc ne semble pas blanc	Réglez la température des couleurs (page 13).
Les touches du moniteur sont inopérantes( Apparaît sur l'écran)	Si « VERROU RÉGLAGES » est réglé sur ACTIF, réglez-le sur INACTIF (page 14).
Le moniteur se met hors tension au bout d'un moment	■Problèmes causés par l'ordinateur ou tout autre équipement connectéDésactivez le mode d'économie d'énergie de l'ordinateur.
Après avoir mis le moniteur hors tension, l'indicateur (alimentation) reste allumé pendant un moment	Lorsque le moniteur est sous tension mais que le commutateur (alimentation) n'est pas enfoncé Suppress ou lorsque le moniteur est en mode d'économie d'énergie, si vous désactivez le commutateur MAIN POWER, il se peut que l'indicateur (alimentation) ne s'éteigne pas immédiatement. Il ne s'agit pas d'un dysfonctionnement.

(suite page suivante)

Affichage des informations du moniteur

Lorsque le moniteur reçoit un signal vidéo, appuyez sur la touche MENU et maintenez-la enfoncée pendant plus de 5 secondes jusqu'à ce que la boîte de dialogue d'informations s'affiche.

Appuyez de nouveau sur la touche MENU pour faire disparaître la boîte de dialogue.

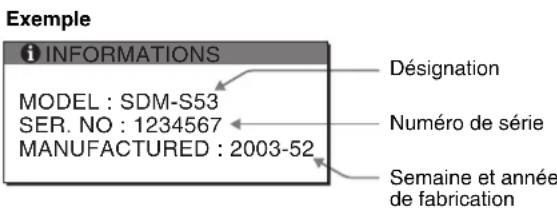

Exemple INFORMATIONS MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Désignation Numéro de série Semaine et année de fabrication

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes :

• Désignation : SDM-S53, SDM-S73 ou SDM-S93
- Numéro de série
• Description détaillée du problème
- Date d'achat
- Nom et spécifications de votre ordinateur et de votre carte graphique

Fonction d'autodiagnostic

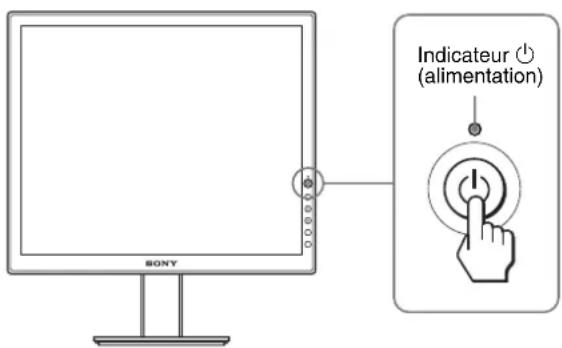

Ce moniteur est équipé d'une fonction d'autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran se vide et l'indicateur ⏻ (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur ⏻ (alimentation) est allumé en orange, cela signifie que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.

SONY Indicateur ⏻ (alimentation)

Si l'image disparaît de l'écran et que le voyant ⏻ (alimentation) est vert

1 Coupez le commutateur ⏻ (alimentation) et débranchez les câbles de signal vidéo de l'appareil.
2 Mettez le moniteur sous tension en appuyant sur le commutateur ⏻ (alimentation).

Si les quatre barres de couleur apparaissent (blanche, rouge, verte et bleue), c'est que le moniteur fonctionne correctement. Rebranchez les câbles d'entrée vidéo et contrôlez le statut de votre (vos) ordinateur(s).

Si les barres de couleur n'apparaissent pas, c'est peut-être en raison d'une défaillance du moniteur. Informez votre revendeur Sony agréé de la condition du moniteur.

Si l'image disparaît de l'écran et que le voyant ⏻ (alimentation) clignote en orange

Appuyez deux fois sur le commutateur

( alimentation) pour mettre le moniteur hors et, puis de nouveau sous tension.

Si l'indicateur ⏻ (alimentation) est allumé en vert, c'est que le moniteur fonctionne correctement.

Si l'indicateur ⏻ (alimentation) clignote toujours, c'est peut-être en raison d'une défaillance du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l'indicateur ⏻ (alimentation) et informez votre revendeur Sony agréé de la condition du moniteur. N'oubliez pas de consigner la désignation et le numéro de série de votre moniteur. Consignez également la marque et la désignation de votre ordinateur et de votre carte graphique.

Spécifications

SDM-S53

Panneau LCD Type de panneau : a-Si TFT à matrice

active

Taille de l'image : 15,0 pouces

Format du signal d'entrée Fréquence opérationnelle RVB*

Horizontale : 28 – 61 kHz

Verticale : 48 - 75 Hz

Résolution Horizontale : Max. 1 024 points

Verticale : Max. 768 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB

0,7 Vp-p, 75 Ω, positif

Signal SYNC

Niveau TTL, 2,2 kΩ,

positif ou négatif

(synchronisation horizontale et

verticale séparée

ou synchro composite)

0,3 Vp-p, 75 Ω, négatif

(synchro sur le vert)

Puissance de raccordement 100 – 240 V, 50 – 60 Hz,

Max. 0,6 A

Consomamtion électrique Max. 25 W

Température de fonctionnement

5 - 35^ C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

environ. 339 × 370 × 186 mm

(13^3 / 8× 14^5 / 8× 7^3 / 8 pouces)

(avec support)

environ. 339 × 275 × 53 mm

(13^3 / 8× 10^7 / 8× 2^1 / 8 pouces)

(sans support)

Masse environ. 3,7 kg (8 lb 2 oz) (avec

support)

environ. 2,7 kg (5 lb 15 oz)

(sans support)

Plug & Play DDC2B

Accessoires Voir page 6.

SDM-S73/S93

Panneau LCD Type de panneau : a-Si TFT à matrice

active

Taille de l'image : 17,0 pouces

(SDM-S73)

Taille de l'image : 19,0 pouces

(SDM-S93)

Format du signal d'entrée Fréquence opérationnelle RVB*

Horizontale : 28 - 80 kHz

Verticale : 48 – 75 Hz

Résolution Horizontale : Max. 1 280 points

Verticale : Max. 1 024 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB

0,7 Vp-p, 75 Ω, positif

Signal SYNC

Niveau TTL, 2,2 kΩ,

positif ou négatif

(synchronisation horizontale et

verticale séparée

ou synchro composite)

0,3 Vp-p, 75 Ω, négatif

(synchro sur le vert)

Puissance de raccordement 100 - 240 V, 50 - 60 Hz,

Max. 1,0 A

Consommation électrique Max. 45 W (SDM-S73)

Max. 50 W (SDM-S93)

Température de fonctionnement

5 - 35 °C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

environ. 367 × 411 × 215 mm

(14 1/2 × 16 1/4 × 8 1/2 pouces)

(avec support) (SDM-S73)

environ. 412 × 445 × 234 mm

(16^1 / 4× 17^5 / 8× 9^1 / 4 pouces)

(avec support) (SDM-S93)

environ. 367 × 315 × 60 mm

(14^1 / 2× 12^1 / 2× 2^3 / 8 pouces)

Masse environ. 5,4 kg (11 lb 14 oz) (avec

support) (SDM-S73)

environ. 6,6 kg (14 lb 8 oz) (avec

support) (SDM-S93)

environ. 4,1 kg (9 lb)

Accessoires Voir page 6.

* Condition de synchronisation horizontale et verticale recommandée

- La largeur de synchronisation horizontale doit être supérieure de plus de 4,8 % à la durée horizontale totale ou 0,8 μs, suivant la plus grande valeur.

- La largeur de suppression horizontale doit être supérieure à 2,5 μs.

- La largeur de suppression verticale doit être supérieure à 450 µs.

La conception et les spécifications sont sujettes à modifications sans préavis.

TCO'99 Eco-document

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

0,7 Vp-p, 75 Ω, pozitif

SYNC sinyali

TTL seviye, 2,2 kΩ,

positif veya negatif

0,3 Vp-p, 75Ω, negatif

(Yeşil Sync)

0,7 Vp-p, 75 Ω, pozitif

SYNC sinyali

TTL seviye, 2,2 kΩ,

positif veya negatif

0,3 Vp-p, 75Ω, negatif

(Yeşil Sync)
