INSTRUKCJA OBSŁUGI SDMS53 SONY

Środki ostrożności 4

Identyfikacja części i elementów 5

Konfiguracja....6

Konfiguracja 1: Podłącz kable sygnału wideo ..... 6

Konfiguracja 2: Podłącz przewód zasilania .....7

Konfiguracja 3: Zabezpiecz przewody i zamknij tylną pokrywę . . . 8

Konfiguracja 4: Włącz monitor i komputer ..... 8

Konfiguracja 5: Regulacja nachylenia ekranu ..... 9

Regulacja ustawień monitora....10

Nawigacja....10

Regulacja podświetlenia obrazu (BACKLIGHT) ..... 11

Regulacja kontrastu (CONTRAST) 11

Regulacja poziomu czerni obrazu (BRIGHTNESS)....11

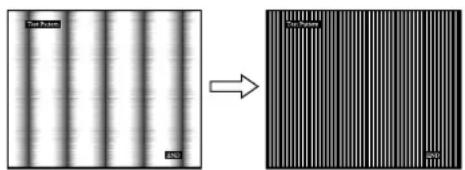

Regulacja ostrości i położenia obrazu (SCREEN) ..... 12

Regulacja temperatury barwowej (COLOR) 13

Zmiana ustawienia gamma (GAMMA) 14

Zmiana położenia menu (MENU POSITION) ..... 14

A Wybór języka menu ekranowego (LANGUAGE) ..... 14

→← Przywrócenie domyślnych wartości ustawień (RESET) ..... 14

Oπ Blokowanie menu i elementów sterujących

(MENU LOCK)....14

Funkcje techniczne ....15

Funkcja oszczędzania energii. 15

Ograniczenie poboru mocy (ECO mode) 15

Funkcja automatycznej regulacji jakości obrazu ..... 15

Rozwiązywanie problemów .....16

Komunikaty ekranowe 16

Objawy i działania zaradcze 18

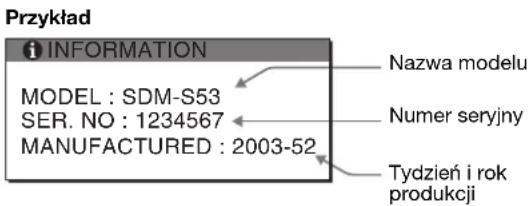

Funkcja autodiagnostyki. 20

Specyfikacje .....21

Ostrzeżenie dotyczące podłączenia do źródła zasilania

- Do podłączenia monitora używać dołączonego kabla. W przypadku korzystania z innego kabla zasilania sprawdzić, czy może być użyty do podłączania do sieci energetycznej.

Uwaga klienci w Stanach Zjednoczonych

W przypadku korzystania z niewłaściwego kabla, monitor nie będzie spełniał obowiązujących standardów Federalnej Komisji ds. Łączności.

Uwaga klienci w Wielkiej Brytanii

W przypadku korzystania z monitora w Wielkiej Brytanii stosować kabel zasilający właściwy dla tego kraju.

Rodzaje wtyczek

od 100 do 120 V AC od 200 do 240 V AC wyłącznie do 240 V AC

Urządzenie instalować w pobliżu łatwo dostępnego gniazda sieciowego.

Umiejscowienie

Monitora nie należy umieszczać ani pozostawiać:

• w pobliżu źródeł ciepła, np. grzejników czy kanałów wentylacyjnych, jak również w miejscach wystawionych na bezpośrednie działanie promieni słonecznych. Narażenie urządzenia na działanie skrajnych temperatur, np. w samochodzie zaparkowanym w nasłonecznionym miejscu lub w pobliżu instalacji grzewczej, może powodować odkształcenia obudowy lub wadliwe działanie monitora.
• w miejscach narażonych na wibracje lub wstrząsy mechaniczne;
• w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. odbiorników telewizyjnych czy innych urządzeń wykorzystywanych w gospodarstwie domowym;
• w miejscach, gdzie występuje duża ilość kurzu, zanieczyszczeń lub piasku, np. w pobliżu otwartego okna lub wyjścia z pomieszczenia na zewnątrz. W przypadku krótkotrwałego użytkowania monitora na zewnątrz należy podjąć stosowne środki ostrożności dla przeciwdziałania gromadzeniu się kurzu i zanieczyszczeń. W przeciwnym wypadku, może dojść do nieodwracalnego uszkodzenia monitora.

Użytkowanie monitora z ekranem LCD

• Nic narażać ekranu LCD na bezpośrednie działanie promieni słonecznych, ponieważ może on ulec uszkodzeniu. Zwrócić uwagę na właściwe umieszczenie monitora przy oknie.

• Nie wywierać nacisku ani nie rysować ekranu LCD. Na ekranie LCD nie należy umieszcać ciężkich przedmiotów. Może to spowodować utratę jednolitości ekranu lub wadliwe działanie panelu LCD.

• W przypadku użytkowania monitora w niskiej temperaturze, na ekranie może pojawić się obraz szczątkowy. Nie świadczy to jednak o nieprawidłowym działaniu. Po podniesieniu się temperatury ekran powraca do normalnego działania.

• Jeżeli przez dłuższy czas wyświetlany jest zatrzymany obraz, na ekranie może pojawić się obraz szczątkowy. Obraz szczątkowy z czasem zniknie.
• Panel LCD nagrzewa się w trakcie pracy. Nie świadczy to jednak o nieprawidłowym działaniu.

Uwagi dotyczące monitorów LCD (ciekłokrystalicznych)

Przy produkcji monitorów LCD wykorzystywana jest najnowsza technologia. Mimo to, na ekranie mogą pojawiać się ciemne lub jasne punkty światła (czerwone, niebieskie lub zielone), nieregularne kolorowe pasy lub jasność. Nie świadczy to jednak o nieprawidłowym działaniu.

(Punkty aktywne: powyżej 99,99%)

Konserwacja

• Przed przystąpieniem do czyszczenia monitora należy upewnić się, że przewód zasilania jest wyjęty z gniazda sieciowego.
• Ekran LCD czyścić miękką szmatką. W przypadku stosowania płynu do mycia szkła, nie używać środka antystatycznego lub podobnego, gdyż może to spowodować zarysowanie powierzchni ochronnej ekranu.
• Obudowę, panel oraz przyciski regulacji należy czyścić miękką szmatką, zwilżoną łagodnym detergentem. Nie używać materiałów ściernych, środków szorujących ani rozpuszczalników, takich jak alkohol lub benzyna.
• Powierzchni ekranu nie należy pocierać, dotykać ani stukać w nią ostrymi przedmiotami, takimi jak długopisy czy śrubokręty. Może to spowodować zarysowanie kineskopu.
• W przypadku długotrwałego kontaktu z gumą lub materiałami winylowymi oraz wystawienia monitora na działanie rozpuszczalników lotnych, np. środków owadobójczych, może dojść do pogorszenia jakości lub degradacji powłoki ochronnej ekranu LCD.

Transport

• Odłącz wszystkie kable od monitora i chwyć mocno wyświetlacz LCD uważając, by nie zarysować ekranu podczas transportu. Upuszczenie monitora grozi uszkodzeniem ciała lub urządzenia.
• Przy transporcie monitora do serwisu lub do dalszej wysyłki, korzystać z oryginalnego opakowania.

Składowanie zużytego monitora

• Nie należy składować monitora razem z ogólnymi odpadkami pochodzącymi z gospodarstwa domowego.
• Kineskop fluorescencyjny monitora zawiera rtęć. Składowanie monitora musi odbywać się zgodnie z zaleceniami miejscowych władz sanitarnych.

Identyfikacja części i elementów

Dodatkowe informacje można uzyskać na stronach podanych w nawiasach.

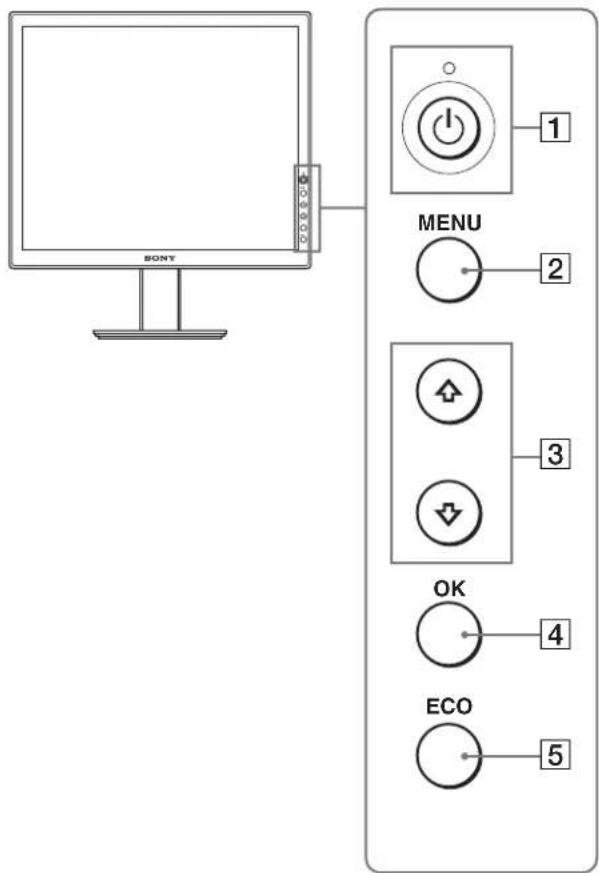

Przód monitora LCD

SONY MENU 2 3 OK 4 ECO 5

Bok monitora LCD

MAIN POWER 6

1 ⏻ Przycisk zasilania ⏻ wskaźnik zasilania (strony 8, 15, 20) Ten przycisk pozwala włączyć monitor kiedy ⏻ wskaźnik zasilania świeci się na czerwono. Aby wyłączyć monitor, naciśnij ponownie ten przycisk. Jeśli ⏻ wskaźnik zasilania nie świeci się, naciśnij przycisk MAIN POWER (6).

2Przycisk MENU (strony 10, 11) Przycisk zasilania umożliwia włączanie i wyłączania ekranu menu.

3 Przyciski ↓/↑ (strona 11) Te przyciski służą do wybierania elementów menu i regulacji.

4 Przycisk OK (strona 11) Ten przycisk uruchamia wybrany element menu i regulacje dokonywane za pomocą przycisków ↓/↑ (3).

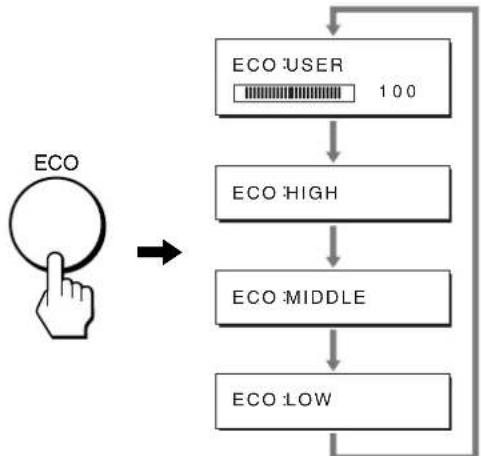

5Przycisk ECO (strona 15) Przycisk ten służy do zmniejszania poboru mocy.

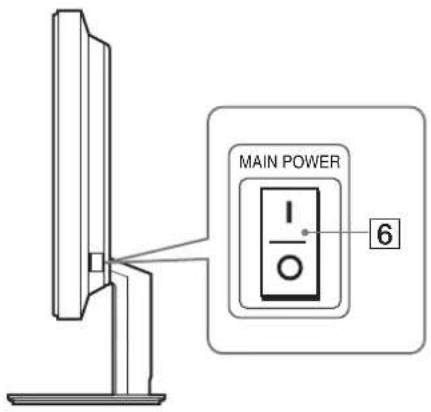

6 Przycisk MAIN POWER (strona 8) Ten przycisk włącza i wyłącza główne zasilanie monitora.

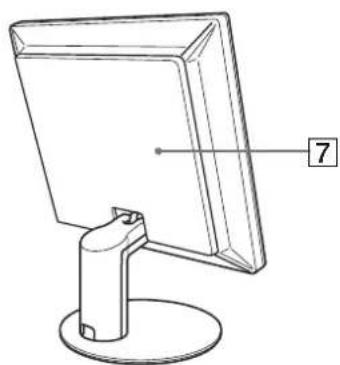

Tyt monitora LCD

⑦Tylna pokrywa (strona 8) Zdejmij tę pokrywę przy podłączaniu kabli lub przewodów.

(ciąg dalszy)

SDM-S53/S73

8 9 10

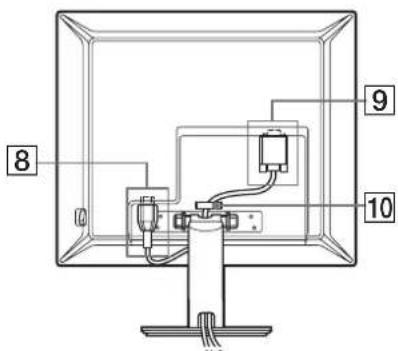

Widok tyłu monitora pokazuje, gdzie znajduje się SDM-S53.

SDM-S93

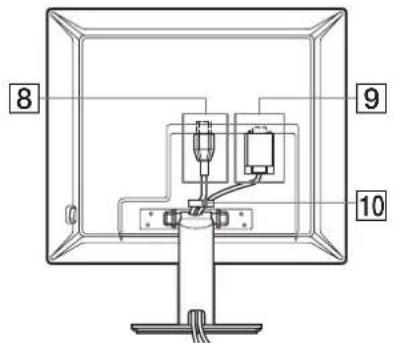

8 9 10

8Złącze AC IN (strona 7)

To złącze służy do podłączenia przewodu zasilania (w zestawie).

9 Złącze wejściowe HD15 (RGB)

Przez złącze to doprowadzane są analogowe sygnały wizyjne RGB (0,700 Vp-p, dodatnie) i sygnały synchronizacji.

10 Uchwyt do przewodów (strona 8)

Element ten zabezpiecza kable i przewody podłączone do monitora.

Konfiguracja

Przed rozpoczęciem użytkowania monitora należy upewnić się, że w kartonie znajdują się następujące elementy:

• Monitor LCD
• Kabel zasilania
  • Kabel sygnału wideo HD15-HD15
• Dysk CD-ROM (oprogramowanie narzędziowe dla systemów Windows i Macintosh, instrukcja obsługi itd.)
• Karta gwarancyjna
  • Szybkie wprowadzenie

Konfiguracja 1: Podłącz kable sygnału wideo

Przed podłączeniem wyłącz monitor i komputer.

Uwaga

• Nie dotykaj wtyków złącza kabla sygnału wideo, gdyż mogą ulce wygięciu.
• Sprawdź dopasowanie złącza HD15, aby zapobiec wygięciu wtyków złącza kabla sygnału wideo.

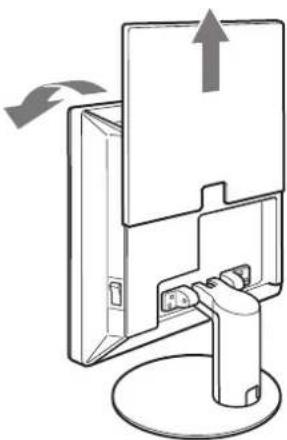

1 Wysuń tylną pokrywę do góry.

2 Przechyl monitor do przodu.

Podłącz komputer wyposażony w złącze wyjściowe HD15 (analogowe RGB)

Przy pomocy kabla sygnału wideo HD15-HD15 (analogowe RGB), dołączonego w zestawie, podłącz komputer do złącza wejścia HD 15 (analogowe RGB) w monitorze.

Podłącz komputer jak na poniższych ilustracjach.

■ Podłączanie do komputera IBM PC/AT lub kompatybilnego

do złącza wejścia HD 15 (analogowe RGB) do złącza wyjścia HD15 (analog RGB) w komputerze komputer IBM PC/AT lub kompatybilny Kabel sygnału wideo HD15-HD15 (analogowe RGB) (w zestawie)

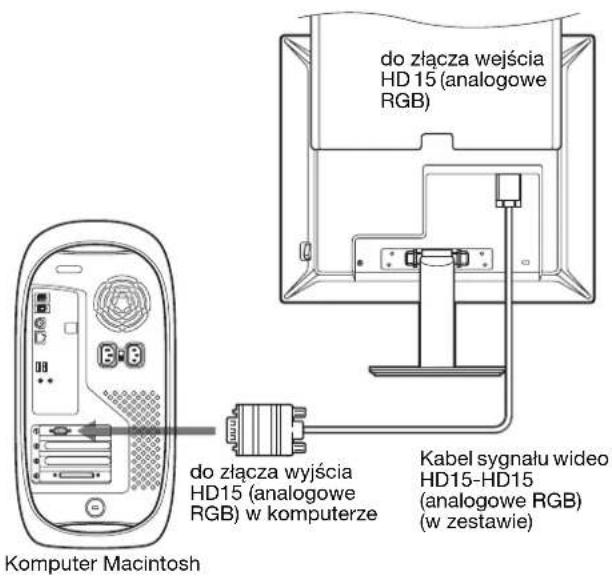

■ Podłączanie do komputera Macintosh

do złącza wejścia HD 15 (analogowe RGB) do złącza wyjścia HD15 (analogowe RGB) w komputerze Kabel sygnału wideo HD15-HD15 (analogowe RGB) (w zestawie) Komputer Macintosh

Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.

Konfiguracja 2: Podłącz przewód zasilania

1 Podłącz przewód zasilania dołączony do zestawu do złącza AC IN monitora.
2 Podłącz drugi koniec do gniazda sieciowego.

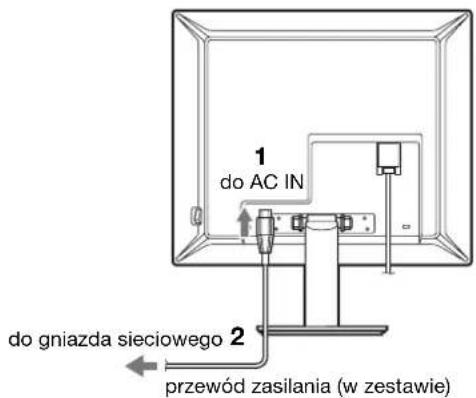

SDM-S53/S73

1 do AC IN do gniazda sieciowego 2 przewód zasilania (w zestawie)

Widok tyłu monitora pokazuje, gdzie znajduje się SDM-S53. Model SDM-S73 jest analogiczny.

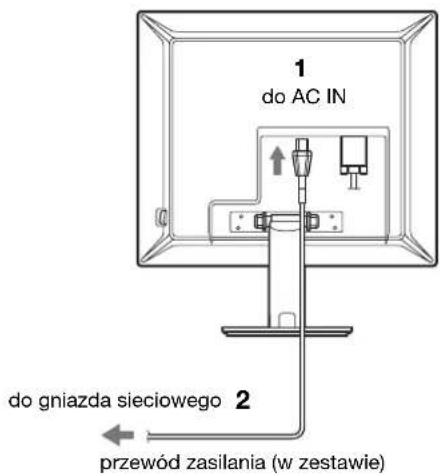

SDM-S93

1 do AC IN do gniazda sieciowego 2 przewód zasilania (w zestawie)

Konfiguracja 3:Zabezpiecz przewody i zamknij tylną pokrywę

1 Wysuń tylną pokrywę do góry.
2 Zdejmij pokrywę stojaka.
3 Zabezpiecz przewód zasilania i kabel sygnału wideo przy pomocy uchwytu do przewodów na obudowie (SDM-S53/S73).

Zabezpiecz kabel sygnału wideo przy pomocy uchwytu do przewodów na obudowie (SDM-S93).

4 Wlóż przewód zasilania oraz kabel sygnału wideo do stojaka i zabezpiecz je przy pomocy uchwytu do przewodów (SDM-S53/S73).

Wlóż przewód zasilania przez otwór umieszczony z lewej strony stojaka i zabezpiecz przewód zasilania i kabel sygnału wideo przy pomocy uchwytu do przewodów znajdującego się wewnątrz (SDM-S93).

5 Założ ponownie pokrywę stojaka, a następnie wsuń pokrywę tylną do dołu.

Upewnij się, że przewody wychodzą przez otwór na spodzie pokrywy stojaka, co umożliwia wiłaściwe umiejscowienie pokrywy stojaka.

SDM-S53/S73

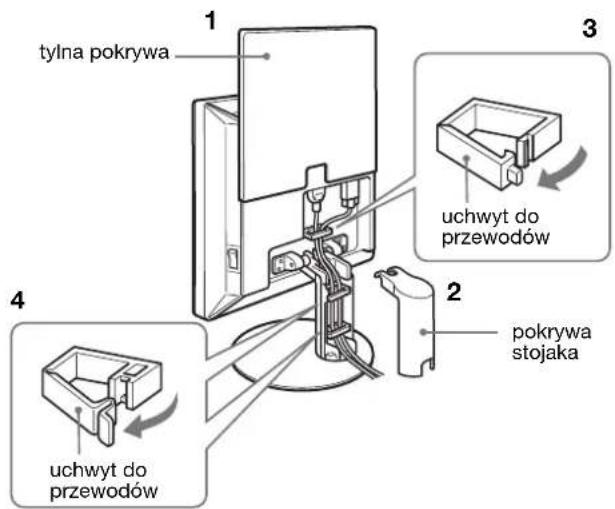

tylna pokrywa uchwyt do przewodów pokrywa stojaka

Rysunki tyłu monitora dotyczą modelu SDM-S53. Model SDM-S73 jest analogiczny.

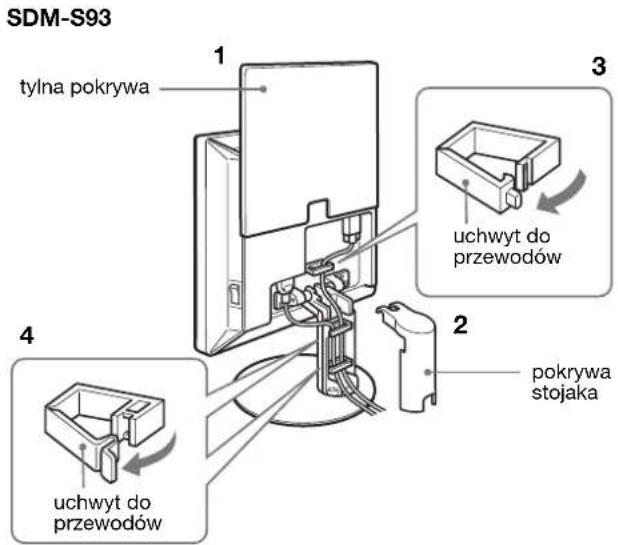

SDM-S93 1 tylna pokrywa 3 uchwyt do przewodów 2 pokrywa stojaka 4 uchwyt do przewodów

Konfiguracja 4: Włącz monitor i komputer

1 Naciśnij przycisk MAIN POWER umiejscowiony z prawej strony monitora w kierunku I, jeśli nie jest on już wciśnięty. Upewnij się, że wskaźnik zasilania ⏻ świeci się na czerwono.

Uwaga

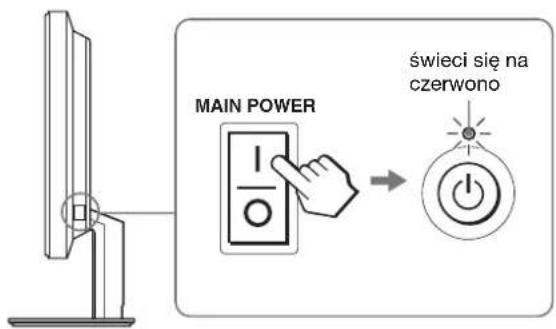

Monitor jest fabrycznie wysyłany z przyciskiem MAIN POWER ustawionym w pozycji (1).

MAIN POWER świeci się na czerwono

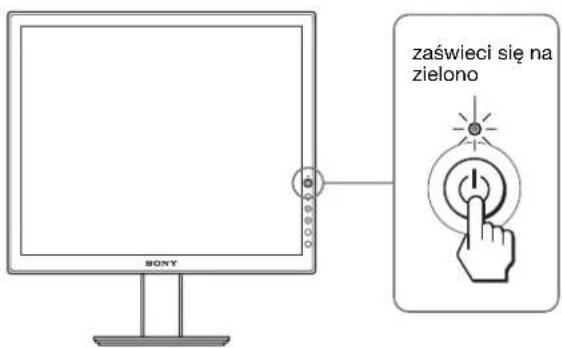

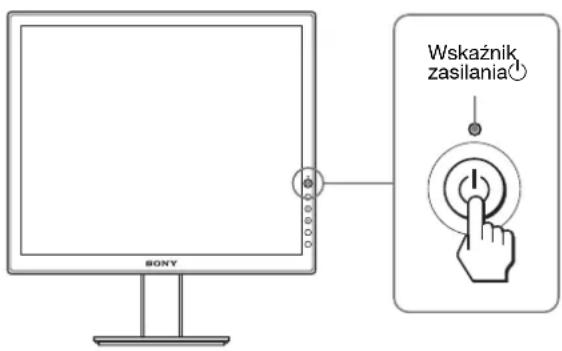

2 Naciśnij przycisk zasilania ⏻ umiejscowiony z przodu monitora po prawej stronie.

Wskaźnik zasilania ⏻ monitora zaświeci się na zielono.

zaświeci się na zielono SONY

3 Włącz komputer.

Instalacja monitora jest zakończona. W razie potrzeby, wyreguluj obraz przy pomocy odpowiednich przycisków (strona 10).

Jeżeli na ekranie nie pojawia się żaden obraz

- Sprawdź, czy przewód zasilania i kabel sygnału wideo zostały prawidłowo podłączone do komputera.

- Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”:

Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.

- Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”:

Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony.

- Jeśli na ekranie pojawia się komunikat „OUT OF RANGE”:

Ponownie podłącz poprzedni monitor. Następnie skonfiguruj kartę graficzną komputera zgodnie z poniższymi ustawieniami.

	SDM-S53 SDM-S73/S93
Częstotliwość pozioma	28 – 61 kHz	28 – 80 kHz
Częstotliwość pionowa	48 – 75 Hz	48 – 75 Hz
Rozdzielczość	1024 × 768 lub mniej	1280 × 1024 lub mniej

Dodatkowe informacje na temat komunikatów wyświetlanych na ekranie można znaleźć w „Objawy i działania zaradcze” strona 18.

Monitor nie wymaga specjalnych sterowników

Monitor jest zgodny ze standardem „DDC” Plug & Play i wszystkie jego parametry są wykrywane automatycznie. Nie zachodzi konieczność instalowania w komputerze dodatkowych sterowników.

Przy pierwszym włączeniu komputera po podłączeniu monitora, na ekranie może pojawić się Kreator instalacji. W takim przypadku, postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Automatycznie wybrany zostanie monitor Plug & Play, umożliwiając korzystanie z tego monitora.

Częstotliwość pionowa zostaje ustawiona na 60 Hz.

Ponieważ migotanie nie jest szkodliwe dla monitora, można go używać przy takim ustawieniu. Ustawianie częstotliwości pionowej na określoną, wysoką wartość nie jest konieczne.

Konfiguracja 5:Regulacja nachylenia ekranu

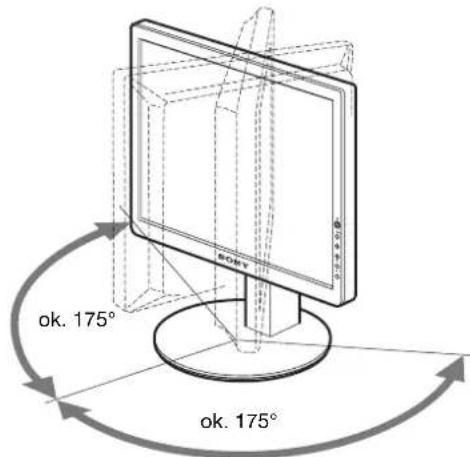

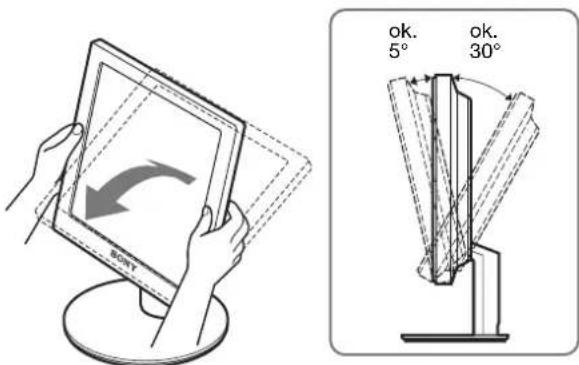

Nachylenie ekranu można regulować w zakresie kątów pokazanych poniżej.

Uchwyc boki panelu LCD, a następnie wyreguluj nachylenie ekranu.

ok. 5° ok. 30°

SDM-S93 tylko

ok. 175° ok. 175°

Wygoda użytkowania monitora

Dostosuj kąt nachylenia monitora do wysokości biurka i krzesła, oraz tak, aby światło nie odbijalo się od ekranu.

Uwaga

Regulując nachylenie i wysokość monitora, postępuj powoli i uważnie, aby nie uderzyć monitorem o biurko.

Regulacja ustawień monitora

Przed dokonaniem regulacji

Podłącz monitor i komputer, a następnie włącz oba urządzenia.

Aby uzyskać najlepsze rezultaty, przed rozpoczęciem regulacji odczekaj przynajmniej 30 minut.

Przy pomocy menu ekranowego można przeprowadzić wiele regulacji.

Nawigacja

W celu wyświetlia głównego menu ekranowego, naciśnij przycisk MENU. Dodatkowe informacje na temat korzystania z przycisku MENU znajdują się strona 11.

MENU BACKL GHTI 100 1280 1024/60Hz x

Za pomocą przycisków ↓/↑ i przycisku OK wybieraj ikony z powyższej ilustracji menu głównego. Pojawi się następujące menu: 1\~9. Naciskaj przycisk ↓ w celu przewijania menu, aż pojawią się ikony w menu 9. Dodatkowe informacje na temat użytkowania przycisków ↓/↑ i przycisku OK strona 11.

1 BACKLIGHT

(strona 11)

Menu BACKLIGHT (Podświetlenie) umożliwia regulację jasności podświetlenia.

BACKL GHT1 100 1280 1024/60 Hz x EX | Mon

2 CONTRAST ①

(strona 11) Menu CONTRAST (Kontrast) umożliwia regulację kontrastu obrazu.

CONTRAST 100 1280 1024/60 Hz

3 BRIGHTNESS

(strona 11) Menu BRIGHTNESS

(Jasność) umożliwia regulację jasności obrazu (poziomu czerni).

BRIGHTNESS 100 1280 1024 /60 Hz x EX I TNEW

4 SCREEN A (strona

Menu SCREEN (Ekran) umożliwia regulację ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie).

12)

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60Hz x

5 COLOR (strona 13)

Menu COLOR (Barwa) umożliwia regulację temperatury barwowej obrazu. Ta regulacja powoduje zmianę odcienia barw na ekranie.

COLOR ■ 9300K 6500K USER LADJUST 1280 1024 60Hz x

6GAMMA γ (strona 14)

Menu GAMMA (Gamma) umożliwia zmianę ustawień odcieni barw.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x

7 MENU POSITION

(strona 14)

Menu MENU POSITION (Położenie menu) umożliwia zmianę położenia menu ekranowego.

MENU POSITION 1280 1024 60Hz EXI Menu

8 LANGUAGE

(strona 14)

Wybierz LANGUAGE, aby zmienić język menu i komunikatów.

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hz x

9 RESET (Resetowanie)

→← (strona 14)

Przywraca domyślne wartości ustawień.

OK CANCEL 1280 1024 60 Hzx

10 MENU LOCK (Blokada menu) 📄 (strona

Blokuje przyciski w celu uniknięcia niepożądanych zmian.

MENU LOCK ON OFF 1 2 8 0 1 0 2 4 6 0 Hz x / OK EX I MENU

■ Korzystanie z przycisków MENU, ↓/↑ oraz przycisku OK

1 Wyświetl menu główne.

Naciśnij przycisk MENU w celu wyświetlenia na ekranie menu głównego.

2 Wybierz menu, którego ustawienia chcesz zmienić.

Posługując się przyciskami ↓/↑, wybierz żądane menu. Naciśnij przycisk OK w celu wybrania żądanej opcji menu.

3 Regulacja ustawień menu.

Posługując się przyciskami ↓/↑ wyreguluj ustawienia, a następnie naciśnij przycisk OK. Po naciśnięciu przycisku OK zmienione ustawienia zostaną zachowane, a na ekranie zostanie wyświetlone poprzednie menu.

Naciśnij raz przycisk MENU, aby powrócić do normalnego obrazu. Menu zamknie się automatycznie, jeżeli przez ok. 30 sekund nie zostanie naciśnięty żaden przycisk.

■ Przywracanie domyślnych wartości ustawień.

Istnieje możliwość przywrócenia domyślnej wartości ustawień przy pomocy menu RESET. Więcej informacji na temat przywracania domyślnych wartości ustawień, zob. ⋯ (RESET) na strona 14.

Regulacja podświetlenia obrazu (BACKLIGHT)

Jeśli ekran jest zbyt jasny, dostosuj podświetlenie obrazu, co spowoduje zwiększenie wyrazistości obrazu.

Uwaga

Regulacja podświetlenia nie jest możliwa w trybie ECO ustawionym na HIGH (Wysoki), MIDDLE (Średni) lub LOW (Niski) (strona 15).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (BACKLIGHT) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu BACKLIGHT.

3 Posługując się przyciskami ↓/↑ ustaw poziom podświetlenia i naciśnij przycisk OK.

● Regulacja kontrastu (CONTRAST)

Wyreguluj kontrast obrazu.

Uwaga

Regulacja kontrastu nie jest możliwa w trybie ECO ustawionym na HIGH (Wysoki), MIDDLE (Średni) lub LOW (Niski) (strona 15).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz Ⓑ (CONTRAST) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu CONTRAST.

3 Posługując się przyciskami ↓/↑ ustaw kontrast i naciśnij przycisk OK.

Regulacja poziomu czerni obrazu (BRIGHTNESS)

Wyreguluj jasność obrazu (poziom czerni).

Uwaga

Regulacja jasności nie jest możliwa w trybie ECO ustawionym na HIGH (Wysoki), MIDDLE (Średni) lub LOW (Niski) (strona 15).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

(ciąg dalszy)

2 Posługując się przyciskami ↑/↓ wybierz ⚙ (BRIGHTNESS) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu BRIGHTNESS.

3 Posługując się przyciskami ↓/↑ ustaw jasność i naciśnij przycisk OK.

A Regulacja ostrości i położenia obrazu (SCREEN)

■ Funkcja automatycznej regulacji jakości obrazu

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje ona pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny (strona 15).

Uwaga

Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu, działa tylko przycisk zasilania ⏻.

Może to spowodować miganie obrazu, co nie oznacza awarii. Odczekaj kilka minut na zakończenie regulacji.

Jeśli funkcja automatycznej regulacji jakości obrazu monitora nie ustawia optymalnych parametrów obrazu

Można dokonać dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejściowego. (Więcej informacji w punkcie AUTO poniżej.)

Jeśli konieczna jest dalsza regulacja obrazu

Możliwa jest ręczna regulacja ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie).

Parametry te są przechowywane w pamięci i automatycznie przywoływane za każdym razem, gdy monitor odbiera ten sam sygnał wejściowy.

Jeśli po ponownym podłączeniu komputera sygnał wejściowy ulegnie zmianie, może wystąpić konieczność ponownego dokonania tych ustawień.

■ Dokonywanie dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejściowego (AUTO)

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postugując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

3 Posługując się przyciskami ↓/↑ wybierz AUTO i naciśnij przycisk OK.

Dokonaj wymaganej regulacji fazy, wielkości plamki oraz położenia w poziomie/pionie dla bieżącego sygnału wejściowego i zapisz ustawienia.

4 Posługując się przyciskami ↓/↑ wybierz ↩ i naciśnij przycisk OK.
Wróć do ekranu menu.

■ Ręczna regulacja ostrości obrazu (PHASE/PITCH)

Ręczna regulacja ostrości obrazu możliwa jest w następujący sposób:

1 Ustaw rozdzielczość na 1024 × 768 (SDM-S53) lub 1280 × 1024 (SDM-S73/S93) na komputerze.

2 Załaduj dysk CD-ROM.

3 Uruchom dysk CD-ROM, wybierz obszar oraz model, a następnie wyświetl obraz kontrolny. W systemie operacyjnym Windows

Kliknij [Utility] → [Windows]/[Win Utility.exe].

W systemie operacyjnym Macintosh

Kliknij [Utility] → [Mac]/[Mac Utility.exe].

4 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

5 Postługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami ↓/↑ wybierz PHASE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PHASE.

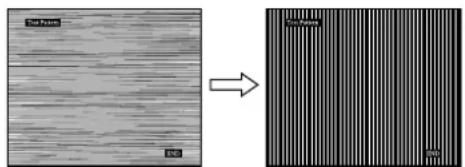

7 Naciskaj przyciski ↓/↑, aż do zmniejszenia szerokości poziomych pasków.

Paski poziome powinny mieć jak najmniejszą szerokość.

Solid Pattern → Solid Pattern Solid Pattern

8 Naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu główne. Jeżeli na całym ekranie widoczne są pionowe paski, przeprowadź regulację wielkości plamki zgodnie z poniższym opisem.

9 Posługując się przyciskami ↓/↑ wybierz PITCH i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PITCH.

10 Naciskaj przyciski ↑/↓, aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny zniknąć.

11 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.
12 Naciśnij przycisk OK. Wróć do menu SCREEN.
13 Postługując się przyciskami ↓/↑ wybierz ➕ i naciśnij przycisk OK. Wróć do ekranu menu.

■ Ręczna regulacja położenia (H CENTER/V CENTER)

Jeżeli obraz nie jest wyśrodkowany, wyreguluj jego położenie w następujący sposób.

1 Ustaw rozdzielczość na 1024 × 768 (SDM-S53) lub 1280 × 1024 (SDM-S73/S93) na komputerze.
2 Załaduj dysk CD-ROM.
3 Uruchom dysk CD-ROM, wybierz obszar oraz model, a następnie wyświetl obraz kontrolny. W systemie operacyjnym Windows Kliknij [Utility] → [Windows]/[Win Utility.exe]. W systemie operacyjnym Macintosh Kliknij [Utility] → [Mac]/[Mac Utility.exe].
4 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne.
5 Posługując się przyciskami ↓/↑ wybierz 🎨 (SCREEN) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu SCREEN.
6 Postługując się przyciskami ↓/↑ wybierz H CENTER lub V CENTER i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu H CENTER lub V CENTER.
7 Posługując się przyciskami ↓/↑ wyśrodkuj obraz kontrolny na ekranie.
8 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.
9 Naciśnij przycisk OK. Wróć do menu SCREEN.
10 Posługując się przyciskami ↓/↑ wybierz ➕ i naciśnij przycisk OK. Wróć do ekranu menu.

Regulacja temperatury barwowej (COLOR)

Możliwa jest zmiana odcienia barwy w polu białym w stosunku do domyślnych ustawień temperatury barwowej. W razie potrzeby można też dokonać dokładnej regulacji temperatury barwowej.

1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne.

2 Postugując się przyciskami ↓/↑ wybierz 📄 (COLOR) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu COLOR.

3 Posługując się przyciskami ↓/↑ wybierz żądaną temperaturę barwową i naciśnij przycisk OK. Biel zmieni odcień z niebieskiego na czerwony przy zmniejszaniu temperatury barwowej z 9 300K do 6 500K.

■ Dokładna regulacja temperatury barwowej (USER ADJUSTMENT)

1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne.
2 Posługując się przyciskami ↓/↑ wybierz (COLOR) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu COLOR.
3 Postugując się przyciskami ↓/↑ wybierz „ADJUST” i naciśnij przycisk OK. Na ekranie pojawia się menu dokładnej regulacji temperatury barwowej.

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz/

4 Posługując się przyciskami ↓/↑ wybierz pozycje R (red – czerwony) lub B (blue – niebieski) i naciśnij przycisk OK. Następnie za pomocą przycisków ↓/↑ wyreguluj temperaturę barwową i naciśnij przycisk OK.

Ponieważ regulacja temperatury barwowej dokonywana jest poprzez zmniejszanie lub zwiększanie poziomu składowej R i B w odniesieniu do składowej G (green – zielony), poziom tej ostatniej jest stały.

5 Posługując się przyciskami ↓/↑ wybierz ➕ i naciśnij przycisk OK. Nowe ustawienie barw zostanie zapisane w pamięci funkcji USER ADJUSTMENT i automatycznie wywołane za każdym razem, gdy wybrana zostanie opcja USER. Na ekranie wyświetlone zostanie menu główne.

γ Zmiana ustawienia gamma (GAMMA)

Istnieje możliwość skojarzenia odcieni barw obrazu na ekranie z pierwotnymi odcieniami obrazu.

1 Naciśnij przycisk MENU.
Na ekranie wyświetlone zostanie menu główne.
2 Postługując się przyciskami ↓/↑ wybierz γ (GAMMA) i naciśnij przycisk OK.
Na ekranie wyświetlone zostanie menu GAMMA.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Zmiana położenia menu (MENU POSITION)

Możesz zmienić położenie menu, jeśli zasłania ono obraz na ekranie.

1 Naciśnij przycisk MENU.
Na ekranie wyświetlone zostanie menu główne.
2 Posługując się przyciskami ↓/↑ wybierz 📄 (MENU POSITION) i naciśnij przycisk OK.
Na ekranie wyświetlone zostanie menu MENU POSITION.
3 Posługując się przyciskami ↓/↑ wybierz żądaną pozycję i naciśnij przycisk OK.
Możesz wybierać spośród 9 pozycji, w których menu może się pojawiać.

A Wybór języka menu ekranowego (LANGUAGE)

Istnieje możliwość zmiany języka, w którym wyświetlane są menu i komunikaty na monitorze.

1 Naciśnij przycisk MENU.
Na ekranie wyświetlone zostanie menu główne.
2 Posługując się przyciskami ↓/↑ wybierz (LANGUAGE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu LANGUAGE.

3 Postługując się przyciskami ↓/↑ wybierz język i naciśnij przycisk OK.

• ENGLISH: angielski
• FRANÇAIS: francuski
• DEUTSCH: niemiecki
• E S P A ÑOL: hiszpański
• ITALIANO: włoski
• NEDERLANDS: holenderski
• SVENSKA: szwedzki
• :РОУСЬКИЙ
•:由本函ński

- 中文: c h i n s k i

→← Przywrócenie domyślnych wartości ustawień (RESET)

Przywraca domyślne wartości ustawień.

1 Naciśnij przycisk MENU.
Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz →← (RESET) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu RESET.

3 Postługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- OK: Aby przywrócić wszystkie ustawienia do wartości domyślnych. Zwróć uwagę, że nie można w ten sposób przywrócić domyślnej wartości ustawienia (LANGUAGE).

- CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do ekranu menu.

Oπ Blokowanie menu i elementów sterujących (MENU LOCK)

Blokuje przyciski w celu uniknięcia niepożądanych zmian.

1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz O™ (MENU LOCK) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu MENU LOCK.

3 Posługując się przyciskami ↓/↑ wybierz ON lub OFF i naciśnij przycisk OK.

- ON: Aktywny będzie jedynie przycisk zasilania ⏻. Przy próbie wykonania jakiejkolwiek czynności, na ekranie pojawi się symbol 📞 (MENU LOCK).

- OFF: Ustaw (MENU LOCK) na. Jeśli (MENU LOCK) jest ustawione na ON, to po naciśnięciu przycisku MENU, automatycznie wybierane jest (MENU LOCK).

Funkcje techniczne

Funkcja oszczędzania energii

Niniejszy monitor spełnia wytyczne dotyczące oszczędzania energii określone przez VESA, ENERGY STAR, oraz NUTEK. Jeśli monitor jest podłączony do komputera lub graficznej karty wideo zgodnej z DPMS (Display Power Management Signaling), automatycznie ograniczy on pobór mocy, w sposób przedstawiony poniżej.

SDM-S53

Tryb zasilania	Pobór mocy Wskaźnik zasilania
normalna praca urządzenia	25 W (maks.) zielony
aktywny wył* (uśpienie)**	1 W (maks.) pomarańczowy
zasilanie wył 1	W (maks.) czerwony
zasilanie główne wyłączone	0 W wył

SDM-S73

Tryb zasilania	Pobór mocy Wskaźnik zasilania ^1
normalna praca urządzenia	45 W (maks.) zielony
aktywny wył*(uśpienie)**	1 W (maks.) pomarańczowy
zasilanie wył 1	W (maks.) czerwony
zasilanie główne wyłączone	0 W wył

SDM-S93

Tryb zasilania	Pobór mocy Wskaźnikzasilania ♣
normalna praca urządzenia	50 W (maks.) zielony
aktywny wył*(uśpicnie)**	1 W (maks.) pomarańczowy
zasilanie wył 1 W (maks.) czerwony
zasilanie główne wyłączone	0 W wył

* Gdy komputer wejdzie w tryb „aktywnego wył”, sygnał wejścia jest odcinany i na ekranie pojawia się komunikat NO INPUT SIGNAL (Brak sygnału wejściowego). Po 5 sekundach, monitor przechodzi w tryb oszczędzania energii.

** „Uspienie” to tryb oszczędzania energii określony przez Agencję Ochrony Środowiska (EPA).

Ograniczenie poboru mocy (ECO mode)

Naciskając przycisk ECO z przodu monitora, można wybrać jasność ekranu.

Każdy tryb wyświetlany jest na ekranie, a janość ekranu zmniejszana jest zgodnie z trybem. Menu automatycznie zniknie po ok. 5 sekundach.

Jasność ekranu i pobór mocy zmniejszane są wraz ze zmianą trybu z HIGH (wysoki), poprzez MIDDLE (średni), aż do LOW (niski).

Domyślne ustawienie janości ekranu ustawione jest na „USER” (użytkownik).

Po wybraniu możesz wyregulować poziom podświetlenia naciskając przyciski ↓/↑, tak samo jak w przypadku wybierania BACKLIGHT (podświetlenie) przy pomocy menu.

UWAGA

Pozycje menu BACKLIGHT (podświetlenie), CONTRAST (kontrast) i BRIGHTNESS (jasność) są dostępne tylko, jeśli tryb ECO ustawiony jest na „USER” (użytkownik) (strona 11).

Funkcja automatycznej regulacji jakości obrazu

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje ona pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny.

(ciąg dalszy)

Tryb ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, jest on automatycznie dopasowywany do jednego z trybów ustawień fabrycznych przechowywanych w pamięci monitora, aby zapewnić wysoką jakość obrazu w centralnej części ekranu. Jeśli sygnał wejścia odpowiada trybowi ustawień fabrycznych, obraz automatycznie pojawia się na ekranie z właściwą regulacją domyślną.

Jeśli sygnały wejścia nie odpowiada żadnemu z trybów ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, który nie pasuje do żadnego z ustawień fabrycznych, uruchamiana jest funkcja automatycznej regulacji jakości obrazu, która zapewnia, że na ekranie zawsze pojawia się wyraźny obraz (w ramach poniższych zakresów częstotliwości monitora):

Częstotliwość pozioma: 28–61 kHz (SDM-S53) 28–80 kHz (SDM-S73/S93)

Częstotliwość pionowa: 48–75 Hz

Co za tym idzie, gdy monitor odbiera sygnały wejścia, które nie odpowiadają żadnemu z trybów ustawień fabrycznych, wyświetlenie obrazu na ekranie może potrwać dłużej niż zwykle. Dane te są automatycznie przechowywane w pamięci, więc następnym razem, gdy monitor odbierze taki sygnał, będzie on funkcjonował jak w przypadku sygnału odpowiadającego trybom ustawień fabrycznych.

Gdy ręcznie regulujesz fazę, wielkość plamki oraz pozycję obrazu

Dla niektórych sygnałów wejścia, funkcja automatycznej regulacji obrazu może okazać się niewystarczająca, aby odpowiednio ustawić pozycję obrazu, fazę czy wielkość plamki. W takim przypadku należy wyregulować te parametry ręcznie. (strona 12). Jeśli ustawiasz te parametry ręcznie, będą one zachowane w pamięci jako tryby użytkownika i automatycznie przywoływane za każdym razem, gdy monitor odbierze te same sygnały wejściowe.

Uwaga

Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu, działa tylko przycisk zasilania ⏻. Może to spowodować miganie obrazu, co nie oznacza awarii. Odczekaj kilka minut na zakończenie regulacji.

Rozwiązywanie problemów

Zanim skontaktujesz się z serwisem technicznym, zajrzyj do tego rozdziału.

Komunikaty ekranowe

Jeśli z sygnałem wejściowym jest coś nie w porządku, na ekranie wyświetlany jest jeden z poniższych komunikatów. Aby rozwiązać problem, „Objawy i działania zaradcze” strona 18.

Jeśli na ekranie pojawi się komunikat „OUT OF RANGE” (poza zakresem)

Oznacza to, że sygnał wejściowy nie jest obsługiwany przez monitor. Sprawdź następujące elementy. Aby uzyskać więcej informacji na temat komunikatów ekranowych, „Objawy i działania zaradcze” strona 18.

Jeśli wyświetlany jest komunikat „xx.x kHz/xx Hz”

Oznacza to, że pozioma lub pionowa częstotliwość nie jest obsługiwana przez monitor.

Cyfry wskazują poziome oraz pionowe częstotliwości bieżącego sygnału wejścia.

INFORMATNO OUT OF RANGE xxxx.xkHz/xxxxz

Jeśli wyświetlony zostanie komunikat „RESOLUTION > 1024 × 768” (SDM-S53)

Oznacza to, że rozdzielczość nie jest obsługiwana przez specyfikacje monitora (1024 × 768 lub mniej).

Jeśli wyświetlony zostanie komunikat „RESOLUTION > 1280 × 1024” (SDM-S73/S93)

Oznacza to, że rozdzielczość nie jest obsługiwana przez specyfikacje monitora (1280 × 1024 lub mniej).

INFORMATNO OUT OF RANGE RESOLUTION > 1280X1024

Jeśli na ekranie wyświetlany jest komunikat „NO INPUT SIGNAL” (Brak sygnału wejściowego)

Oznacza to brak sygnału na wejściu monitora.

INFORMATION NO INPUT SIGNAL GO TO POWER SAVE

„GO TO POWER SAVE“

Po ok. 5 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Jeśli na ekranie wyświetlany jest komunikat „CABLE DISCONNECTED” (Odłączony kabel)

Oznacza to, że kabel sygnału wideo został odłączony.

Objawy i działania zaradcze

Jeśli problem wywołany jest przez podłączony komputer lub inne urządzenie, zajrzyj do instrukcji obsługi komputera/urządzenia. Jeśli poniższe zalecenia nie spowodują rozwiązania problemu, skorzystaj z funkcji autodiagnostyki (strona 20).

Objaw Sprawdź następujące elementy
Brak obrazu
Jeśli wskaźnik zasilania ◊ nie świeci się, lub jeśli wskaźnik zasilania ◊ nie zapala się powciśnięciu przycisku zasilania ◊,	• Sprawdź, czy kabel zasilania jest prawidłowo podłączony.• Sprawdź czy przycisk MAIN POWER jest włączony (strona 8).
Jeśli wskaźnik zasilania ◊ zmicnia kolor na czerwony,	• Sprawdź czy przycisk zasilania ◊ jest włączony.
Jeśli wskaźnik zasilania ◊ świeci się na zielono lub miga na pomarańczowo,	• Skorzystaj z funkcji samodiagnozowania (strona 20).
Jeśli na ekranie wyświetlany jest komunikat CABLE DISCONNECTED,	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 6).• Sprawdź, czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.• Podłączony jest inny kabel sygnału wideo niż ten, który został dostarczony wraz z monitorem. Jeśli podłączysz kabel syganłu wideo nie będący elementem zestawu, na ekranie może zostać wyświetlony komunikat CABLE DISCONNECTED. Nie świadczy to jednak o nieprawidłowym działaniu.
Jeśli na ekranie pojawi się komunikat NO INPUT SIGNAL (Brak sygnału wejściowego) lub wskaźnik zasilania ◊ zmieni kolor na pomarańczowy, albo będzie migał raz na zielono, raz na pomarańczowo,	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 6).• Sprawdź, czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.■ Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.• Sprawdź czy karta graficzna jest prawidłowo zainstalowana.• Sprawdź, czy włączone jest zasilanie komputera.• Uruchom ponownie komputer.
Jeśli na ekranie pojawi się komunikat OUT OF RANGE (poza zakresem) (strona 16),	■ Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Sprawdź czy zakres częstotliwości wideo mieści się w zakresie określonym dla monitora. Jeśli zastąpiłeś stary monitor tym monitorem, podłącz ponownie stary monitor i dostosuj kartę graficzną do poniższych zakresów.W poziomic: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)W pionie: 48 – 75 HzRozdzielczość: 1024 × 768 lub mniej (SDM-S53), 1280 × 1024 lub mniej (SDM-S73/S93)
Jeśli korzystasz z systemu operacyjnego Windows,	• Jeśli wymienićeć stary monitor na ten monitor, podłącz ponownie stary monitor i wykonaj następujące czynności. Wybierz „SONY” z listy producentów, a następnie wybierz „SDM-S53”, „SDM-S73” lub „SDM-S93” z listy modeli na ekranie wyboru urządzenia systemu operacyjnego Windows. Jeśli nazwa modelu nie figuruje na tej liściec „Models”, sprawdź czy nie ma jej na liście „Plug & Play”.
Jeśli korzystasz z systemu operacyjnego Macintosh,	• Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.
Migotanie, odbicia, oscylacje lub zakłócenia obrazu	Wyreguluj wielkość plamki oraz fazę (strona 12).Odnajdź i usuń jakiekolwiek potencjalne źródła pola elektrycznego lub magnetycznego, takie jak inne monitory, drukarki laserowe, wentylatory elektryczne, oświetlenie fluorescencyjne lub odbiorniki telewizyjne.Spróbuj podłączyć monitor do innego gniazda sicciowego, a w miarę możliwości do innego obwodu.Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraSprawdź podręcznik karty graficznej w celu uzyskania informacji na temat ustawień monitora.Upewnij się, że tryb grafiki (VESA, Macintosh 19" kolor itd.) oraz częstotliwość sygnału wejściowego są obsługiwane przez ten monitor. Nawet jeśli częstotliwość mieści się w odpowiednim zakresie, impuls synchronizujący niektórych kart graficznych może być zbyt wąski, aby monitor mógł pomyślnie dokonać synchronizacji.Zmień częstotliwość odświeżania komputera (częstotliwość pionowa) w celu uzyskania najlepszej jakości obrazu.
Obraz jest rozmyty • Wyreguluj jasność i kontrast (strona 11).Wyreguluj wielkość plamki oraz fazę (strona 12).Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93).
Występuje zjawisko powidoku • Usuń przedłużacze kabla wideo i/lub przełączniki.Sprawdź, czy wszystkie wtyczki są mocno osadzone w gniazdach.
Obraz nie jest wyśrodkowany lub jego wielkość jest niewłaściwa	Wyreguluj wielkość plamki oraz fazę (strona 12).Wyreguluj położenie obrazu (strona 13). Zwróć uwagę, że niektóre tryby widco nie wypełniają całego ekranu.
Obraz jest zbyt mały	Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93).
Obraz jest ciemny • Wyreguluj podświetlenie obrazu (strona 11).Wyreguluj jasność obrazu (strona 11).Regulacja współczynnika gamma przy pomocy „Gamma” (strona 14).Wyświetlacz zostaje rozjaśniany kilka minut po włączeniu monitora.Ekran może stać się ciemniejszy w zależności od wybranego trybu ECO.
Widoczne są faliste lub eliptyczne wzory (mora)	Wyreguluj wielkość plamki oraz fazę (strona 12).
Kolor nie jest jednolity	Wyreguluj wielkość plamki oraz fazę (strona 12).
Biały posiada przebarwienia	Wyreguluj temperaturę barwową (strona 13).
Przyciski monitora nie działają (na ekranie pojawia się 📞π	Jeśli opcja „MENU LOCK” ustawiona jest w pozycji ON, zmień ustawienie na OFF (strona 14).
Monitor po chwili wyłącza się	Problemy spowodowane przez podłączony komputer lub inne urządzenieWytącz ustawienie oszczędzania energii w komputerze.
Po wyłączeniu zasilania, wskaźnik zasilania ⏻ świeci się jeszcze przez chwilę	Jeśli wyłączysz przycisk MAIN POWER, gdy zasilanie jest włączone, a przycisk zasilania ⏻ nie jest wciśnięty, lub gdy monitor znajduje się w trybie oszczędzania energii, wskaźnik zasilania ⏻ może nie zgasnąć od razu. Nie świadczy to jednak o nieprawidłowym działaniu.

(ciąg dalszy)

Wyświetlanie informacji na temat monitora Gdy monitor odbiera sygnał wideo, naciśnij i przytrzymaj przycisk MENU przez ponad 5 sekund, aż wyświetlone zostanie ramka.

Naciśnij ponownie przycisk MENU, aby zamknąć ramkę.

Przykład i INFORMATION MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Nazwa modelu Numer seryjny Tydzień i rok produkcji

Jeśli nie udało się wyeliminować któregoś z problemów, skontaktuj się z autoryzowanym sprzedawcą Sony i podaj następujące informacje:

• Nazwa modelu: SDM-S53, SDM-S73 lub SDM-S93
• Numer seryjny
• Szczegółowy opis problemu
• Data zakupu
• Nazwa i specyfikacje Twojego komputera oraz karty graficznej

Funkcja autodiagnostyki

Ten monitor wyposażony został w funkcję autodiagnostyki. Jeśli wystąpi problem z monitorem lub komputerem(ami), ekran wygaśnie, a wskaźnik zasilania ⏻ zaświeci się na zielono lub zacznie migać w kolorze pomarańczowym. Jeśli wskaźnik zasilania ⏻ świeci się na pomarańczowo, komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.

Wskaznik zasilania

Jeśli obraz zniknie z ekranu a wskaźnik zasilania ⏻ świeci się na zielono

1 Wyłącz przycisk zasilania ⏻ i odłącz przewód sygnału wideo od monitora.

2 Włącz monitor poprzez naciśnięcie przycisku zasilania ⏻.

Jeśli na ekranie pojawią się wszystkie kolorowe paski (biały, czerwony, zielony, niebieski), monitor działa prawidłowo. Podłącz ponownie kable sygnału wideo i sprawdź stan komputera(-ów).

Jeśli kolorowe paski nie pojawią się, oznacza to potencjaną awarię urządzenia. Powiadom autoryzowanego przedstawiciela firmy Sony o stanie monitora.

Jeśli obraz zniknie z ekranu a wskaźnik zasilania ⏻ świeci się na pomarańczowo

Dwukrotnie naciśnij przycisk zasilania ⏻, aby wyłączyć, a następnie włączyć komputer.

Jeśli wskaźnik zasilania ⏻ świeci się na zielono, monitor działa prawidłowo.

Jeśli wskaźnik zasilania ⏻ nadal miga, oznacza to potencjalną awarię urządzenia. Policz sekundy pomiędzy kolejnymi mignięciami wskaźnik zasilania ⏻ i poinformuj autoryzowanego przedstawiciela firmy Sony o stanie monitora. Zanotuj nazwę modelu i numer seryjny monitora. Zanotuj również markę i model komputera oraz karty graficznej.

Specyfikacje

SDM-S53

Panel LCD Typ panelu: Aktywna matryca a-Si TFT

Rozmiar obrazu: 15,0 cali

Format sygnału wejścia Częstotliwość operacyjna RGB*

Pozioma: 28 - 61 kHz

Pionowa: 48 – 75 Hz

Rozdzielczość Pozioma: Maks. 1024 punkty

Pionowa: Maks. 768 linii

Poziomy sygnału wejścia Analogowy sygnał wideo RGB

0,7 Vp-p, 75 Ω, dodatni

sygnal SYNC (synchronizacji)

poziom TTL, 2,2 kΩ,

dodatni lub ujemny

(Oddzielnie pozioma i

pionowa, lub synchronizacja

złożona)

0,3 Vp-p, 75 Ω, ujemny

(Synchronizacja zieleni)

Wymagania mocy 100 – 240 V, 50 – 60 Hz,

Maks. 0,6 A

Pobór mocy Maks. 25 W

Temperatura operacyjna 5 – 35 °C

Rozmiary (szerokość/wysokość/głębokość)

Wyświetlacz (wyprostowany):

Ok. 339 × 370 × 186 mm

(13^3/8× 14^5/8× 7^3/8~cala)

(ze stojakiem)

Ok. 339 × 275 × 53 mm

(13^3 / 8× 10^7 / 8× 2^1 / 8 cala)

(bez stojaka)

Waga Ok. 3,7 kg (8 lb 2 oz)

(ze stojakiem)

Ok. 2,7 kg (5 lb 15 oz)

(bez stojaka)

Plug & Play DDC2B

Akcesoria Zob. strona 6.

SDM-S73/S93

Panel LCD Typ panelu: Aktywna matryca a-Si

TFT

Rozmiar obrazu: 17,0 cali (SDM-S73)

Rozmiar obrazu: 19,0 cali (SDM-S93)

Format sygnału wejścia Częstotliwość operacyjna RGB*

Pozioma: 28 – 80 kHz

Pionowa: 48 – 75 Hz

Rozdzielczość Pozioma: Maks. 1280 punktów

Pionowa: Maks. 1024 linie

Poziomy sygnału wejścia Analogowy sygnał wideo RGB

0,7 Vp-p, 75 Ω, dodatni

sygnal SYNC (synchronizacji)

poziom TTL, 2,2 kΩ,

dodatni lub ujemny

(Oddzielnie pozioma i

pionowa, lub synchronizacja

złożona)

0,3 Vp-p, 75 Ω, ujemny

(Synchronizacja zieleni)

Wymagania mocy 100 – 240 V, 50 – 60 Hz,

Maks. 1,0 A

Pobór mocy Maks. 45 W (SDM-S73)

Maks. 50 W (SDM-S93)

Temperatura operacyjna 5 – 35 °C

Rozmiary (szerokość/wysokość/głębokość)

Wyświetlacz (wyprostowany):

Ok. 367 × 411 × 215 mm

(14^1 / 2× 16^1 / 4× 8^1 / 2cala)

(ze stojakiem) (SDM-S73)

Ok. 412 × 445 × 234 mm

(16^1 / 4× 17^5 / 8× 9^1 / 4 cala)

(ze stojakiem) (SDM-S93)

Ok. 367 × 315 × 60 mm

(14^1 / 2× 12^1 / 2× 2^3 / 8cala)

(bez stojaka) (SDM-S73)

Ok. 412 × 350 × 64 mm

(16^1 / 4× 13^7 / 8× 2^5 / 8cala)

(bez stojaka) (SDM-S93)

Waga Ok. 5,4 kg (11 lb 14 oz)

(ze stojakiem) (SDM-S73)

Ok. 6,6 kg (14 lb 8 oz)

(ze stojakiem) (SDM-S93)

Ok. 4,1 kg (9 lb)

(bez stojaka) (SDM-S73)

Ok. 5,2 kg (11 lb 7 oz)

(bez stojaka) (SDM-S93)

Plug & Play DDC2B

Akcesoria Zob. strona 6.

(ciąg dalszy)

* Zalecane warunki taktowania w poziomie i w pionie

• Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 μs, w zależności od tego, który jest większy.
• Szerokość impulsu wygaszenia poziomego powinna być większa niż 2,5 μs.
• Szerokość impulsu wygaszania pionowego powinna być większa niż 450 µs.

Projekt oraz specyfikacje mogą ulec zmianie bez uprzedzenia.

TCO'99 Eco-document
