Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99 %)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenzichern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Lösen Sie alle Kabel vom Monitor und halten Sie den LCD-Bildschirm an beiden Seiten gut fest. Achten Sie darauf, den Bildschirm beim Transportieren nicht zu zerkratzen. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Vorderseite des LCD-Bildschirms

BONY MENU 1 2 3 OK 4 ECO 5

Seitenansicht des LCD-Bildschirms

MAIN POWER 6

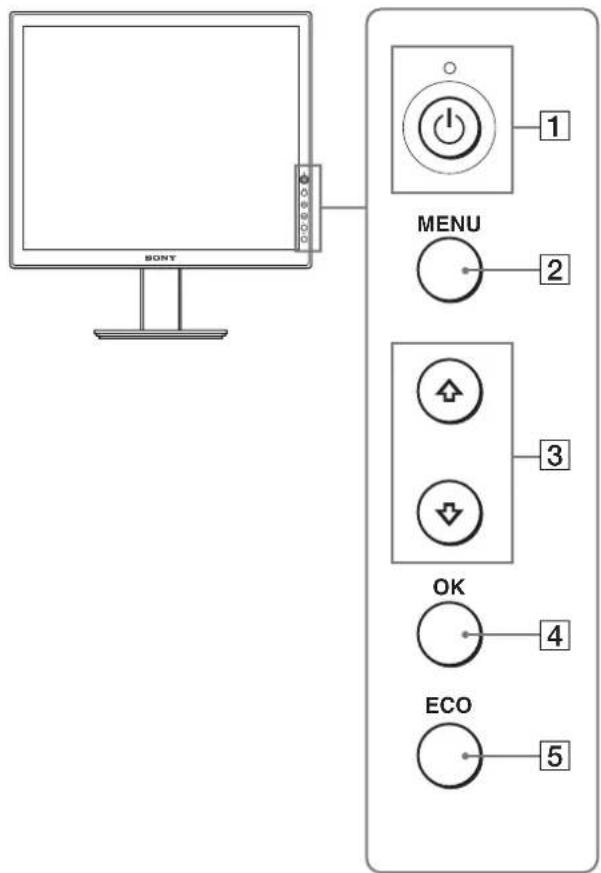

1 Netzschalter ⏻ und Netzanzeige ⏻ (Seite 8, 15, 20)
Wenn die Netzanzeige ⏻ rot leuchtet, dient dieser Schalter zum Einschalten des Monitors. Drücken Sie diesen Schalter erneut, um den Monitor wieder auszuschalten.
Wenn die Netzanzeige ⏻ nicht leuchtet, drücken Sie den Hauptnetzschalter MAIN POWER (6).

2 Menütaste MENU (Seite 10, 11)

Diese Taste dient zum Ein- bzw. Ausblenden des Menüs.

3 Tasten ↓/↑ (Seite 11)

Diese Tasten dienen zum Auswählen von Menüoptionen und Vornehmen von Einstellungen.

4Taste OK (Seite 11)

Diese Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten ↓/↑ (3) ausgewählt wurden.

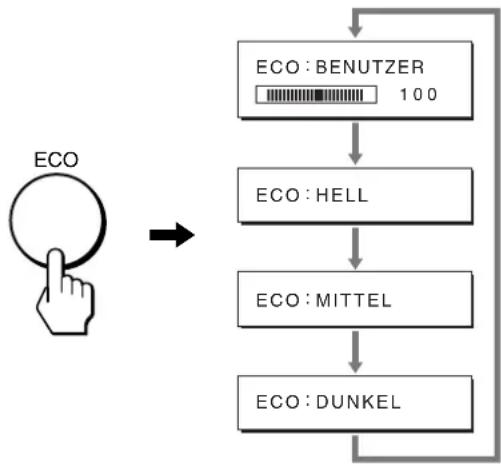

5Taste ECO (Seite 15)

Diese Taste dient zum Reduzieren der Leistungsaufnahme.

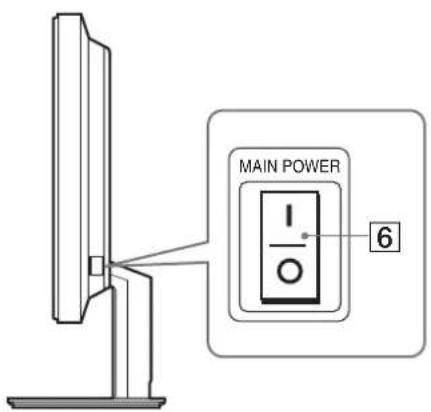

6 Hauptnetzschalter MAIN POWER (Seite 8)

Mit diesem Schalter schalten Sie die Hauptstromversorgung des Monitors ein bzw. aus.

Rückseite des LCD-Bildschirms

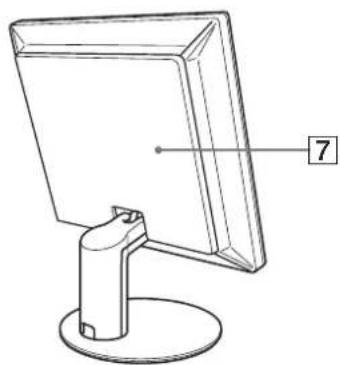

7 Hintere Abdeckung (Seite 8)

Nehmen Sie diese Abdeckung ab, wenn Sie Kabel anschließen wollen.

(Fortsetzung)

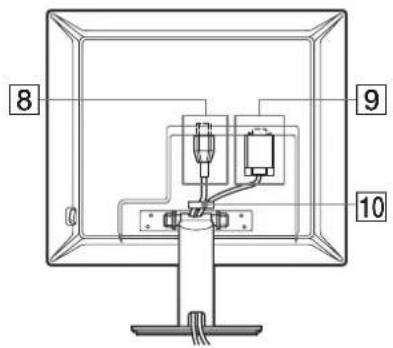

SDM-S53/S73

8 9 10

Diese Abbildung der Monitorrückseite zeigt das Modell SDM-S53.

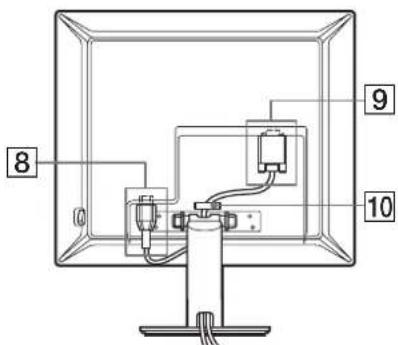

SDM-S93

8 9 10

8 Netzeingang AC IN (Seite 7)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

9 HD15/RGB-Eingang

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

10 Kabelhalter (Seite 8)

Mit diesem Halter können Sie Kabel sicher am Gerät befestigen.

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm
- Netzkabel
• HD15-HD15-Videosignalkabel
- CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)
• Garantiekarte
- Kurzreferenz

Installation 1: Anschließen der Videosignalkabel

Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

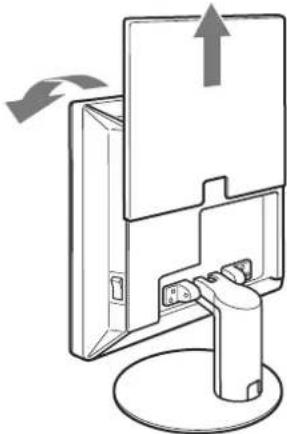

1 Schieben Sie die hintere Abdeckung nach oben.

2 Neigen Sie den Bildschirm nach vorn.

Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Monitor an.

Schließen Sie den Computer wie in den folgenden Abbildungen dargestellt an.

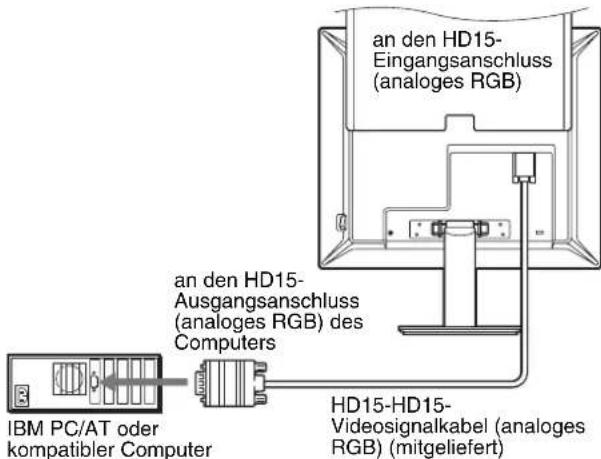

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

an den HD15- Eingangsanschluss (analoges RGB) an den HD15- Ausgangsanschluss (analoges RGB) des Computers IBM PC/AT oder kompatibler Computer HD15-HD15- Videosignalkabel (analoges RGB) (mitgeliefert)

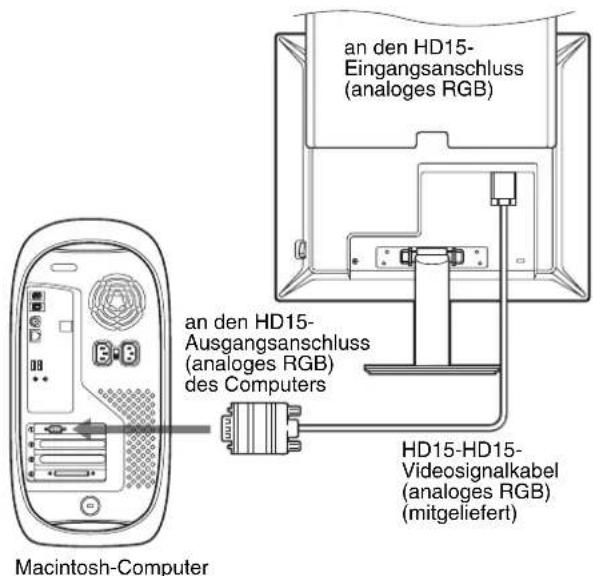

■ Anschließen an einen Macintosh-Computer

an den HD15- Eingangsanschluss (analoges RGB) an den HD15- Ausgangsanschluss (analoges RGB) des Computers HD15-HD15- Videosignalkabel (analoges RGB) (mitgeliefert) Macintosh-Computer

Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.

Installation 2: Anschließen des Netzkabels

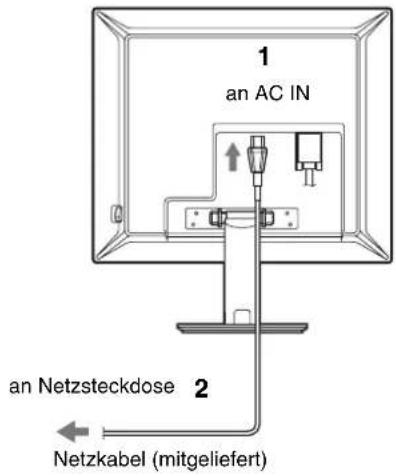

1 Schließen Sie das mitgelieferte Netzkabel fest an den Netzeingang AC IN des Monitors an.
2 Schließen Sie das andere Ende fest an eine Netzsteckdose an.

SDM-S53/S73

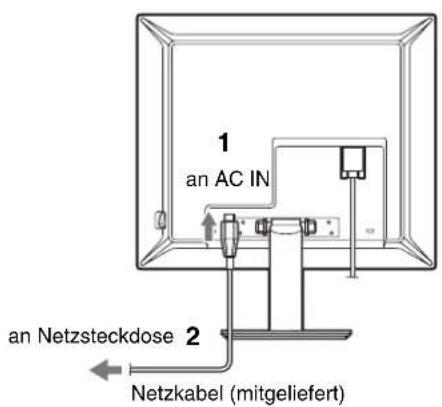

1 an AC IN an Netzsteckdose 2 Netzkabel (mitgeliefert)

Diese Abbildung der Monitorrückseite zeigt das Modell SDM-S53. Dasselbe gilt für das Modell SDM-S73.

SDM-S93

1 an AC IN an Netzsteckdose 2 Netzkabel (mitgeliefert)

(Fortsetzung)

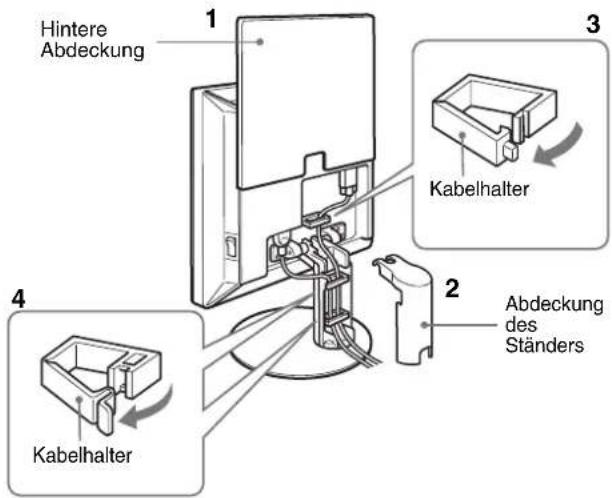

Installation 3: Befestigen der Kabel und Schließen der hinteren Abdeckung

1 Schieben Sie die hintere Abdeckung nach oben.
2 Nehmen Sie die Abdeckung des Ständers ab.
3 Befestigen Sie das Netzkabel und das Videosignalkabel mithilfe des Kabelhalters am Gehäuse (SDM-S53/S73). Befestigen Sie das Videosignalkabel mithilfe des Kabelhalters am Gehäuse (SDM-S93).
4 Führen Sie das Netzkabel und das Videosignalkabel durch den Ständer und befestigen Sie die Kabel mithilfe des Kabelhalters (SDM-S53/S73). Führen Sie das Netzkabel durch die Öffnung links im Ständer und befestigen Sie das Netzkabel und das Videosignalkabel mithilfe des Kabelhalters im Ständer (SDM-S93).
5 Bringen Sie die Abdeckung des Ständers wieder an und schieben Sie die hintere Abdeckung nach unten.

Achten Sie bitte darauf, dass die Kabel aus der Öffnung an der Unterkante der Abdeckung des Ständers herausragen. Nur so lässt sich die Abdeckung des Ständers richtig anbringen.

SDM-S53/S73

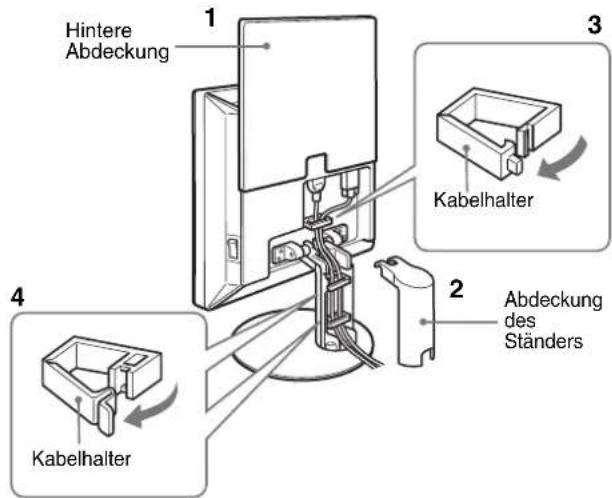

Hintere Abdeckung Kabelhalter Abdeckung des Ständers Kabelhalter

Die Abbildungen der Monitorrückseite zeigen das Modell SDM-S53. Dasselbe gilt für das Modell SDM-S73.

SDM-S93

Hintere Abdeckung Kabelhalter Abdeckung des Ständers Kabelhalter

Installation 4: Einschalten von Monitor und Computer

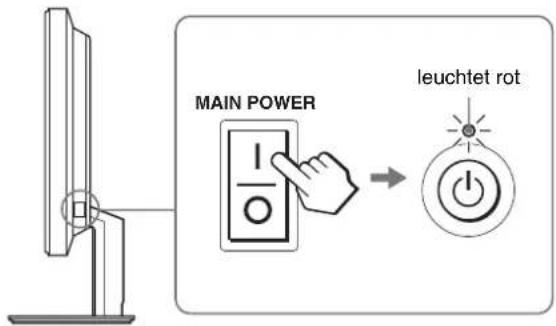

1 Drücken Sie gegebenenfalls den Hauptnetzschalter MAIN POWER an der rechten Seite des Monitors in Richtung I. Achten Sie darauf, dass die Netzanzeige ⏻ rot aufleuchtet.

Hinweis

Bei Lieferung ist der Hauptnetzschalter MAIN POWER eingeschaltet (1).

MAIN POWER leuchtet rot

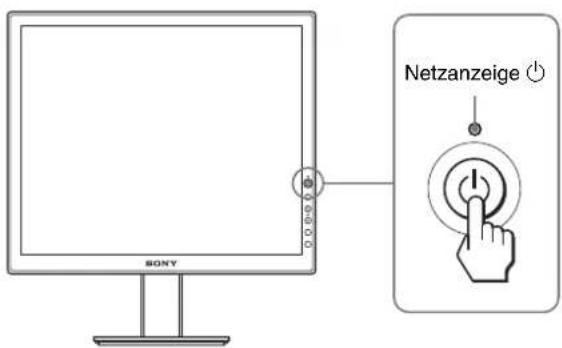

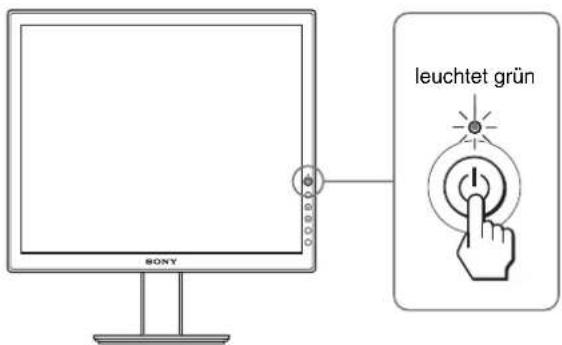

2 Drücken Sie den Netzschalter ⏻ vorne rechts am Monitor.

Die Netzanzeige ⏻ leuchtet grün auf.

leuchtet grün SONY

3 Schalten Sie den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein (Seite 10).

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:

Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

- Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:

Das Videosignalkabel muss richtig angeschlossen sein.

- Wenn „UNZULÄSSIGER BEREICH“ erscheint:

Schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	SDM-S53 SDM-S73/S93
Horizontal-frequenz	28 – 61 kHz	28 – 80 kHz
Vertical-frequenz	48 – 75 Hz	48 – 75 Hz
Auflösung	1024 × 768 oder weniger	1280 × 1024 oder weniger

Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz.

Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

Installation 5: Einstellen der Neigung

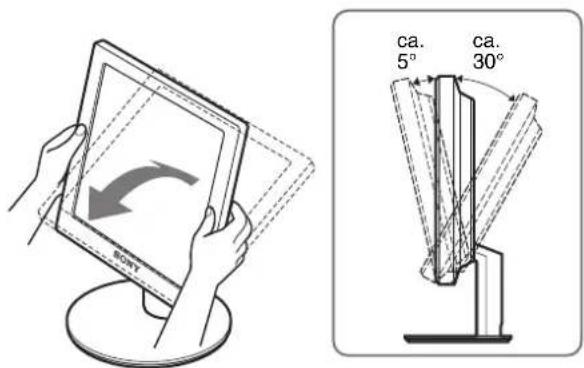

Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an den Seiten und stellen Sie den Bildschirm wie gewünscht ein.

So können Sie ergonomisch mit dem Monitor arbeiten

Berücksichtigen Sie beim Einstellen des Monitorwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweis

Wenn Sie die Neigung und Höhe des Bildschirms einstellen, gehen Sie langsam und vorsichtig vor. Achten Sie darauf, den Monitor nicht gegen die Schreibtischplatte zu stoßen.

Einstellen des Monitors

Vor dem Einstellen

Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30

Minuten warten, bevor Sie Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

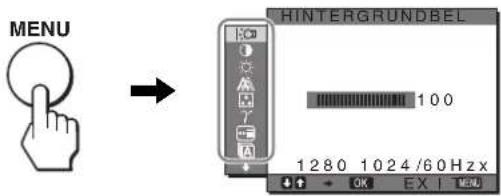

Um das Hauptmenti auf dem Bildschirm aufzurufen, drücken Sie die Taste MENU. Erläuterungen dazu finden Sie auf Seite 11.

MENU HINTERGRUNDBEL 100 1280 1024/60Hz x

Wählen Sie mit den Tasten ↓/↑ und OK die Symbole im oben dargestellten Hauptmenü aus. Das folgende Menü 1\~9 erscheint. Halten Sie ↓ gedrückt, um nach unten zu blättern, bis die Symbole in Menü 9 erscheinen. Erläuterungen zu den Tasten ↓/↑ und OK finden Sie auf Seite 11.

1 HINTERGRUNDBEL (Seite 11)

Im Menü HINTERGRUNDBEL können Sie die Helligkeit der Hintergrundbeleuchtung einstellen.

HINTERGRUNDBEL 100 1280 1024/60Hz

② KONTRAST Ⓞ (Seite 11)

Im Menü KONTRAST können Sie den Bildkontrast einstellen.

KONTRAST 100 1280 1024/60Hz

3 HELLIGKEIT

(Seite 11) Im Menü HELLIGKEIT können Sie die Helligkeit des Bildes (Schwarzwert) einstellen.

HELL I GKE IT 100 1280 1024/60Hz x

4 BILDSCHIRM (Seite 12)

Im Menü BILDSCHIRM können Sie die Schärfe (Phase/Pitch) und die Position (horizontal/vertikal) des Bildes einstellen.

BILDSCHIRM AUTOMATISCH PHASE PITCH H CENTER V CENTER 1280 1024 60Hz/

5 FARBE (Seite 13)

Im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Damit legen Sie fest, ob die Farben auf dem Bildschirm eher bläulich oder eher rötlich erscheinen.

FARBE ■9300K 6500K BENUTZER LE I NSTELLUNG 1280 1024 60 Hz x / EX | TENV

6 GAMMA γ (Seite 14)

Im Menü GAMMA können Sie den Farbton des Bildes einstellen.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x / EX | MENU

7 POSITION MENÜ (Seite 14)

Im Menü POSITION MENÜ können Sie die Position des Bildschirmmenüs einstellen.

POSITION MENU 1280 1024 60 Hz/ EXIT MENU

8 LANGUAGE (Seite 14)

Wählen Sie LANGUAGE, um die Sprache auszuwählen, in der Menüs und Meldungen angezeigt werden.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hzx/

9 ZURÜCKSETZEN →← (Seite 14)

Hiermit können Sie die Werte auf die Standardeinstellungen zurücksetzen.

ZURUCKSETZEN OK ABBRECHEN 1280 1024 60Hz EX | MENU

10 MENÜ-SPERRE (Seite 14)

Hiermit können Sie Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

MENU-SPERRE ■ EIN AUS 1 2 8 0 1 0 2 4 6 0 Hz x / OK EX I (No)

■ Verwenden der Tasten MENU, ↓/↑ und OK

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Wählen Sie mit den Tasten ↓/↑ das gewünschte Menü aus. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

3 Nehmen Sie im Menü die gewünschten Einstellungen vor.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann die Taste OK.

Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das voherige Menü wird wieder angezeigt.

4 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Werte auf die Standardeinstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter ⋯ (ZURÜCKSETZEN) auf Seite 14.

Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL)

Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

Hinweis

Die Hintergrundbeleuchtung kann nicht eingestellt werden, wenn der ECO-Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 15).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option |:○ (HINTERGRUNDBEL) und drücken Sie OK.

Das Menü HINTERGRUNDBEL erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit der Hintergrundbeleuchtung ein und drücken Sie dann OK.

- Einstellen des Kontrasts (KONTRAST)

Zum Einstellen des Bildkontrasts.

Hinweis

Der Kontrast kann nicht eingestellt werden, wenn der ECO-Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 15).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option Ⓐ (KONTRAST) und drücken Sie OK.

Das Menü KONTRAST erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ den Kontrast ein und drücken Sie dann OK.

Einstellen des Schwarzwerts des Bildes (HELLIGKEIT)

Zum Einstellen der Bildhelligkeit (Schwarzwert).

Hinweis

Die Helligkeit kann nicht eingestellt werden, wenn der ECO-Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 15).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ⚙ (HELLIGKEIT) und drücken Sie OK.

Das Menü HELLIGKEIT erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit ein und drücken Sie dann OK.

A Einstellen der Bildschärfe und der Bildposition (BILDSCHIRM)

■ Automatische Einstellung der Bildqualität

Wenn am Monitor ein Eingangssignal eingeht, wird automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 15).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht ausreichend eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. Näheres dazu finden Sie unter AUTOMATISCH weiter unten.

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Diese Einstellungen müssen Sie unter Umständen erneut vornehmen, wenn Sie nach dem Anschließen des Computers das Eingangssignal wechseln.

■ Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOMATISCH)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option AUTOMATISCH und drücken Sie OK.

Nehmen Sie die gewünschten Einstellungen von Phase und Pitch des Bildschirns sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

4 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

■ Manuelles Einstellen der Bildschärfe (PHASE/PITCH)

Sie können die Bildschärfe folgendermaßen einstellen.

1 Stellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-S53) bzw. 1280 × 1024 (SDM-S73/S93) ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Gebiet und Modell aus und rufen Sie das Testmuster auf. Für Windows

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe]. Für Macintosh

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option PHASE und drücken Sie dann OK.

Das Menü PHASE erscheint auf dem Bildschirm.

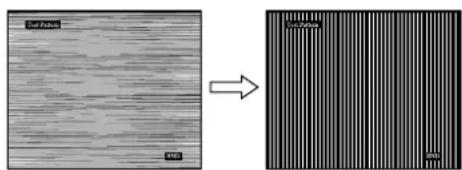

7 Reduzieren Sie mit den Tasten ↓/↑ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

8 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den Pitch ein.

9 Wählen Sie mit den Tasten ↓/↑ die Option PITCH und drücken Sie dann OK.

Das Menü PITCH erscheint auf dem Bildschirm.

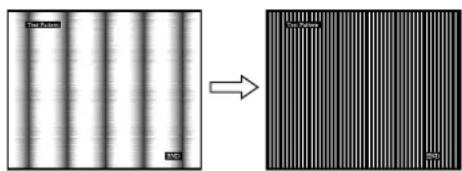

10 Korrigieren Sie mit den Tasten ↓/↑ die vertikalen Streifen.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

11 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

12 Drücken Sie die Taste OK.

Das Menü BILDSCHIRM wird wieder angezeigt.

13 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

■ Manuelles Einstellen der Bildposition (H CENTER/V CENTER)

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein.

1 Stellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-S53) bzw. 1280 × 1024 (SDM-S73/S93) ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Gebiet und Modell aus und rufen Sie das Testmuster auf. Für Windows

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe].

Für Macintosh

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option H CENTER oder V CENTER und drücken Sie dann OK.

Das Menü H CENTER oder V CENTER erscheint auf dem Bildschirm.

7 Zentrieren Sie das Testmuster mit den Tasten ↓/↑ auf dem Bildschirm.

8 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

9 Drücken Sie die Taste OK.

Das Menü BILDSCHIRM wird wieder angezeigt.

10 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

Einstellen der Farbtemperatur (FARBE)

Sie können die Farbstufe des weißen Farbfeldes im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen.

Sie können die Farbtemperatur, falls erforderlich, auch feineinstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Farbtemperatur aus und drücken Sie dann OK.

Wenn Sie die Farbtemperatur von 9300K auf 6500K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

■ Feineinstellen der Farbtemperatur (BENUTZEREINST)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „EINSTELLUNG“ und drücken Sie dann OK.

Das Menü für die Feineinstellung der Farbtemperatur erscheint auf dem Bildschirm.

BENUTZERE INST R 128 G 128 B 128 1 280 1024 60 Hz x / OK EXI TMN

4 Wählen Sie mit den Tasten ↓/↑ die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten ↓/↑ die Farbtemperatur ein und drücken Sie OK.

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die Rot- oder die Blaukomponente im Vergleich zur Grünkomponente verstärkt oder abgeschwächt wird. Die Grünkomponente bleibt dabei unverändert.

5 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Die neue Farbeinstellung für BENUTZEREINST wird gespeichert und automatisch abgerufen, wenn Sie BENUTZER auswählen.

Das Hauptmenü erscheint auf dem Bildschirm.

γ Einstellen des Gammamodus (GAMMA)

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↓/↑ die Option γ (GAMMA) und drücken Sie dann OK.
Das Menü GAMMA erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

Ändern der Menüposition (POSITION MENÜ)

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↓/↑ die Option (POSITION MENÜ) und drücken Sie dann OK.
Das Menü POSITION MENU wird auf dem Bildschirm angezeigt.
3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Position aus und drücken Sie OK.
Sie können eine von 9 Positionen für das Menü auswählen.

A Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE)

Sie können die Sprache auswählen, in der Menüs und Meldungen auf dem Monitor angezeigt werden.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☑ (LANGUAGE) und drücken Sie OK.

Das Menü LANGUAGE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ eine Sprache aus und drücken Sie dann OK.

• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
- ESPAÑOL: Spanish
• ITALIANO: Italienisch
• NEDERLANDS: Niederländisch
• SVENSKA: Schwedisch
• : Ryssokniy
• : 田本語isch

- 中文: C h i n e s i s c h

→← Zurücksetzen aller Einstelldaten auf die Standardwerte (ZURÜCKSETZEN)

Hiermit können Sie die Werte auf die Standardeinstellungen zurücksetzen.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option →← (ZURÜCKSETZEN) und drücken Sie OK. Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

- OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für [LANGUAGE) bei diesem Verfahren nicht zurückgesetzt wird.

- ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm.

Sperren der Menüs und Bedienelemente (MENÜ-SPERRE)

Hiermit können Sie Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option O _π (MENÜ-SPERRE) und drücken Sie OK. Das Menü MENÜ-SPERRE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option EIN oder AUS und drücken Sie dann OK.

- EIN: Nur der Netzschalter ⏻ funktioniert. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint ⓄMENÜ-SPERRE) auf dem Bildschirm.

- AUS: Die Menüsperre wird deaktiviert. Wenn 📄 (MENÜ-SPERRE) auf EIN gesetzt ist und Sie die Taste MENU drücken, wird automatisch 📄 (MENÜ-SPERRE) ausgewählt.

Technische Merkmale

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts wie unten erläutert reduziert.

SDM-S53

Betriebsmodus Leistungsaufnahme Netzanzeige ⏻
Normalbetrieb bis zu 25 W grün
Deaktiviert* (Tiefschlaf)**	bis zu 1 W orange
Ausgeschaltet bis zu 1 W rot
Hauptstromversorgung ausgeschaltet	0 W aus

SDM-S73

Betriebsmodus Leistungsaufnahme Netzanzeige ⏻
Normalbetrieb bis zu 45 W grün
Deaktiviert* (Tiefschlaf)**	bis zu 1 W orange
Ausgeschaltet bis zu 1 W rot
Hauptstromversorgung ausgeschaltet	0 W aus

SDM-S93

Betriebsmodus Leistungsaufnahme Netzanzeige ⏻
Normalbetrieb bis zu 50 W grün
Deaktiviert* (Tiefschlaf)**	bis zu 1 W orange
Ausgeschaltet bis zu 1 W rot
Hauptstromversorgung ausgeschaltet	0 W aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus.

** „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

Verringern der Leistungsaufnahme (ECO-Modus)

Durch mehrmaliges Drücken der Taste ECO an der Vorderseite des Monitors können Sie die Bildschirmhelligkeit auswählen.

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet. Mit dem Wechsel des Modus von HELL zu MITTEL zu DUNKEL wird der Bildschirm immer dunkler und die Leistungsaufnahme immer geringer.

Standardmäßig ist die Bildschirmhelligkeit auf „BENUTZER“ eingestellt.

Wenn Sie „BENUTZER“ wählen, können Sie die Hintergrundbeleuchtung mit den Tasten ↓/↑ einstellen, genauso als hätten Sie im Menü die Option HINTERGRUNDBEL ausgewählt.

Hinweis

Nur wenn der ECO-Modus auf „BENUTZER“ gesetzt ist, können die Menüoptionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT eingestellt werden (Seite 11).

Automatische Einstellung der Bildqualität

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

(Fortsetzung)

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche):

Horizontalfrequenz: 28–61 kHz (SDM-S53)

Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess

eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 12). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe

„Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18.

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Wenn „AUFLÖSUNG > 1024 × 768“ auf dem Bildschirm erscheint (SDM-S53)

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (1024 × 768 oder weniger).

Wenn „AUFLÖSUNG > 1280 × 1024“ auf dem Bildschirm erscheint (SDM-S73/S93)

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (1280 × 1024 oder weniger).

INFORMATION UNZULÄSSIGER BEREICH AUFLÖSUNG > 1280X1024

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint

Gibt an, dass kein Signal eingespeist wird.

INFORMATION KEIN EING SIGNAL IN STROMSPARMODUS

„IN STROMSPARMODUS“

Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus.

Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint

Gibt an, dass das Videosignalkabel gelöst wurde.

INFORMATING KABEL N I CHT VERBUND NE

(Fortsetzung)

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Führen Sie die Selbstdiagnosefunktion (Seite 20) aus, wenn sich ein Problem mit den im Folgenden empfohlenen Maßnahmen nicht becheben lässt.

Symptom Überprüfen Sie bitte Folgendes
Es wird kein Bild angezeigt
Die Netzanzeige leuchtet nicht oder die Netzanzeige leuchtet nicht auf, wenn der Netzschalter gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.Überprüfen Sie, ob der Hauptnetzschalter MAIN POWER des Monitors auf „ein“ steht (Seite 8).
Die Netzanzeige leuchtet rot.	Überprüfen Sie, ob der Netzschalter eingeschaltet ist.
Die Netzanzeige leuchtet grün oder blinkt orange.	Verwenden Sie die Selbstdiagnosefunktion (Seite 20).
KABEL NICHT VERBUNDEN erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, dass am Videocingangsanschluss keine Stifte verbogen oder eingedrückt sind.Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen KABEL NICHT VERBUNDEN am Bildschirm. Dabei handelt es sich nicht um eine Fehlfunktion.
KEIN EING SIGNAL erscheint auf dem Bildschirm oder die Netzanzeige leuchtet orange oder wechselt zwischen grün und orange.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Überprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
UNZULÄSSIGER BEREICH erscheint auf dem Bildschirm (Seite 16).	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein: Horizontal: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Vertikal: 48 – 75 HzAuflösung: 1024 × 768 oder weniger (SDM-S53), 1280 × 1024 oder weniger (SDM-S73/S93)
Sie arbeiten mit Windows. • Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den altenMonitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „SDM-S53“, „SDM-S73“ oder „SDM-S93“. Wenn der Modellname dieses Monitors in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.
Das Bild flimmert, springt, oszilliert oder ist gestört	Stellen Sie Pitch und Phase ein (Seite 12).Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.Schließen Sie das Netzkabel des Monitors an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an.Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen	Stellen Sie Helligkeit und Kontrast ein (Seite 11).Stellen Sie Pitch und Phase ein (Seite 12).Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-S53) bzw. 1280 × 1024 (SDM-S73/S93) ein.
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt	Stellen Sie Pitch und Phase ein (Seite 12).Stellen Sie die Bildposition ein (Seite 13). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein ■	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1024 × 768 (SDM-S53) bzw. 1280 × 1024 (SDM-S73/S93) ein.
Das Bild ist dunkel	Stellen Sie die Hintergrundbeleuchtung ein (Seite 11).Stellen Sie die Helligkeit ein (Seite 11).Stellen Sie über „Gamma“ den Gammamodus ein (Seite 14).Nach dem Einschalten des Geräts dauert es einige Minuten, bis der Bildschirm hell wird.Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar	Stellen Sie Pitch und Phase ein (Seite 12).
Die Farbe ist nicht gleichmäßig	Stellen Sie Pitch und Phase ein (Seite 12).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 13).
Die Bedienelemente am Monitor funktionieren nicht (or scheint auf dem Bildschirm)	Wenn „MENÜ-SPERRE“ auf „EIN“ gesetzt ist, setzen Sie die Option auf „AUS“(Seite 14).
Der Monitor schaltet sich nach einer Weile aus	Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDeaktivieren Sie die Stromsparfunktion des Computers.
Wenn die Hauptstromversorgung ausgeschaltet wird, leuchtet die Netzanzeige ☐ noch eine Weile	Wenn die Hauptstromversorgung eingeschaltet ist, aber der Netzschalter ☐ nicht gedrückt wurde, oder wenn sich der Monitor im Energiesparmodus befindet, schaltet sich die Netzanzeige ☐ möglicherweise nicht sofort aus, wenn Sie das Gerät am Schalter MAIN POWER ausschalten. Dies ist keine Fehlfunktion.

(Fortsetzung)

Anzeigen von Informationen zu diesem Monitor Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als fünf Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

MENU

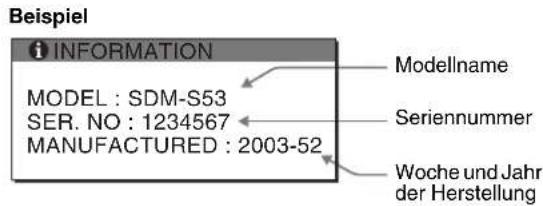

Beispiel INFORMATION MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Modellname Seriennummer Woche und Jahr der Herstellung

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-S53 oder SDM-S73 oder SDM-S93
• Seriennummer
  • Detaillierte Beschreibung des Problems
• Kaufdatum
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer (an den Computern) ein Problem auftritt, erscheint ein leerer Bildschirm und die Netzanzeige ⏻ leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige ⏻ orange leuchtet, befindet sich der Computer im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur oder bewegen Sie die Maus.

Netzanzeige ⏻ SONY

Wenn das Bild auf dem Bildschirm ausgeblendet wird und die Netzanzeige ⏻ grün leuchtet

1 Schalten Sie das Gerät am Netzschalter ⏻ aus und lösen Sie die Videosignalkabel vom Gerät.

2 Schalten Sie den Monitor mit dem Netzschalter ⏻ ein.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an und überprüfen Sie den Zustand des/der Computer(s).

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler.

Wenn das Bild auf dem Bildschirm ausgeblendet wird und die Netzanzeige ⏻ orange blinkt

Schalten Sie den Monitor am Netzschalter ⏻ aus und dann wieder ein.

Wenn die Netzanzeige ⏻ jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige ⏻ immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ⏻ orange blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

SDM-S53

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 38 cm

Eingangssignalformat RGB-Betriebsfrequenz*

Horizontal: 28 - 61 kHz

Vertikal: 48 – 75 Hz

Auflösung Horizontal: bis zu 1024 Punkte

Vertical: bis zu 768 Zeilen

Eingangssignalpegel

RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal oder

zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ

(Grünsignal mit Sync)

Betriebsspannung 100 – 240 V, 50 – 60 Hz,

bis zu 0,6 A

Leistungsaufnahme bis zu 25 W

Betriebstemperatur 5 – 35 °C

Abmessungen (B/H/T) Bildschirm (aufrecht stehend):

ca. 339 × 370 × 186 mm

(mit Ständer)

ca. 339 × 275 × 53 mm

(ohne Ständer)

Gewicht ca. 3,7 kg (mit Ständer)

ca. 2,7 kg

(ohne Ständer)

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

SDM-S73/S93

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 43 cm (SDM-S73)

Bildgröße: 48 cm (SDM-S93)

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: bis zu 1280 Punkte

Vertical: bis zu 1024 Zeilen

Eingangssignalpegel RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal oder

zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ

(Grünsignal mit Sync)

Betriebsspannung 100 – 240 V, 50 – 60 Hz,

bis zu 1.0 A

Leistungsaufnahme bis zu 45 W (SDM-S73)

bis zu 50 W (SDM-S93)

Betriebstemperatur 5 – 35 °C

Abmessungen (B/H/T) Bildschirm (aufrecht stehend):

ca. 367 × 411 × 215 mm

(mit Ständer) (SDM-S73)

ca. 412 × 445 × 234 mm

(mit Ständer) (SDM-S93)

ca. 367 × 315 × 60 mm

(ohne Ständer) (SDM-S73)

ca. 412 × 350 × 64 mm

(ohne Ständer) (SDM-S93)

Gewicht ca. 5,4 kg (mit Ständer) (SDM-S73)

ca. 6,6 kg (mit Ständer) (SDM-S93)

ca. 4,1 kg

(ohne Ständer) (SDM-S73)

ca. 5,2 kg

(ohne Ständer) (SDM-S93)

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

* Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.
  • Die horizontale Austastbreite sollte über 2,5 μSek. liegen.
  • Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

TCO'99 Eco-document

Energisparfunktion 15

Återgå till menyn BILD.

Återgå till menyn BILD.

Upplösning Horisontellt: Max.1024 bildpunkter

Vertikalt: Max.768 linjer

Insignalnivåer RGB-videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-signal

TTL-nivå, 2,2 kΩ,

Driftstemperatur 5-35

°C

Upplösning Horisontellt: Max.1280 bildpunkter

Vertikalt: Max.1024 linjer

Insignalnivåer RGB-videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-signal

TTL-nivå, 2,2 kΩ,

Driftstemperatur 5-35 °C

Technische kenmerken....15

Technische gegevens ....21

Technische kenmerken

Stroomspaarfunctie
