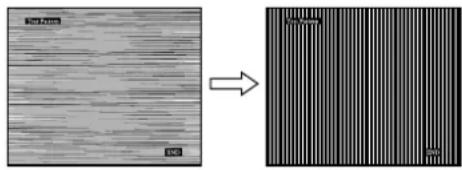

АА Регулировка резкости и центровки изображения (ЭКРАН) 12

Подстройка цветовой температуры (ЦВЕТ)....13

Изменение настройки гаммы (GAMMA) 14

Изменение положения экранного меню (ПОЗ МЕНЮ)....14

A Выбор языка в экранном меню (LANGUAGE) ..... 14

→← Сброс данных настройки до значений по умолчанию (СБРОС). 14

От Блокировка меню и органов управления (БЛОКИРОВКАМЕНЮ). 14

Технические особенности .....15

Функция экономии энергии 15

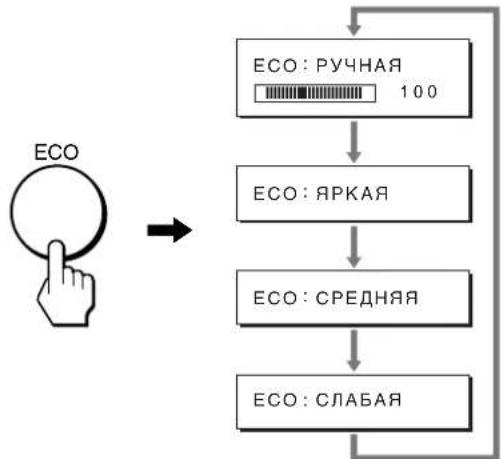

Снижение потребления энергии (режим ЕСО) ..... 15

Функция автоматической регулировки качества изображения .... 16

Устранение неисправностей .....16

Экранные сообщения ..... 16

Симптомы неполадок и действия по их устранению ..... 18

Функция самодиагностики....20

Технические характеристики .....21

TCO'99 Eco-document ..... i

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

• Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети. Для покупателей в США
  При использовании несоответствующего кабеля питания монитор не будет отвечать обязательным стандартам FCC. Для покупателей в Великобритании
  При использовании монитора в Великобритании пользуйтесь соответствующим кабелем питания для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

для 200 - 240 В переменного тока

только для 240 В переменного тока

Сетевая розетка должна находиться в легкодоступном месте вблизи от прибора.

Установка

Не устанавливайте и не оставляйте монитор:

• В местах, подверженных воздействию высоких температур, например, рядом с батареями, нагревательными воздуховодами, или в местах, где возможно попадание прямого солнечного света. Размещение монитора в местах, подверженных воздействию высоких температур, например, в автомобилях, припаркованных в солнечных местах или рядом с нагревательными воздуховодами, может привести к деформации корпуса или к неисправностям.
• В местах, где присутствует вибрация или резкие механические воздействия.
• Рядом с любым оборудованием, которое излучает сильное магнитное поле, например, телевизорами или другими домашними приборами.
• В местах, где может скапливаться много пыли, грязи или песка, например, рядом с открытым окном или выходом из помещения. Если устройство переносится по улице, обязательно примите соответствующие меры предосторожности против существующей в воздухе пыли и грязи. В противном случае устройство может быть безвозвратно повреждено.

Обслуживание экрана ЖКД

• Не оставляйте экран ЖКД в местах, где на него падает солнце, так как это может привести к его повреждению. Соблюдайте осторожность при размещении монитора у окна.
• Не толкайте и не царапайте экран ЖКД. Не кладите тяжелые предметы на экран ЖКД. Это может привести к искривлению экрана или неисправности панели ЖКД.
• Если монитор используется в холодном месте, то на экране может появится остаточное изображение. Это не является неполадкой. Экран возвращается к обычному воспроизведению, как только температура становится нормальной.
• Если в течение долгого времени отображается неподвижное изображение, то на экране может ненадолго появиться остаточное изображение. Остаточное изображение со временем исчезнет
• Панель ЖКД нагревается во время работы. Это не является неполадкой.

Примечание по ЖКД (жидкокристаллическому дисплею)

Обратите внимание на то, что экран ЖКД изготовлен по высокоточной технологии. Однако на экране ЖКД могут постоянно появляться черные или светлые точки (красные, голубые или зеленые), а также неправильные цветные полосы или яркие пятна. Это не является неполадкой.

(Эффективное число точек: более 99,99%)

Уход

• Перед чисткой монитора обязательно отключите кабель питания из розетки.
• Протирайте экран ЖКД мягкой тканью. При использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана ЖКД.
• Протирайте корпус, панель и органы управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.
• Не следует прикасаться к экрану, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности экрана.
• Обратите внимание, что обработка монитора такими летучими растворителями, как инсектициды, или его длительный контакт с резиновыми или виниловыми материалами, может привести к ухудшению материалов или старению покрытия экрана ЖКД.

Транспортировка

• Отключите все кабели от монитора и возьмитесь за края дисплея ЖКД, соблюдая осторожность, чтобы не поцарапать экран при транспортировке. Падение монитора может привести к травме или его повреждению.
• При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

Утилизация монитора

- Не выбрасывайте этот монитор вместе с другими бытовыми отходами.

- Флуоресцентная лампа, установленная в этом мониторе, содержит ртуть. Утилизация данного монитора должна проводиться в соответствии с инструкциями местных санитарных органов.

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

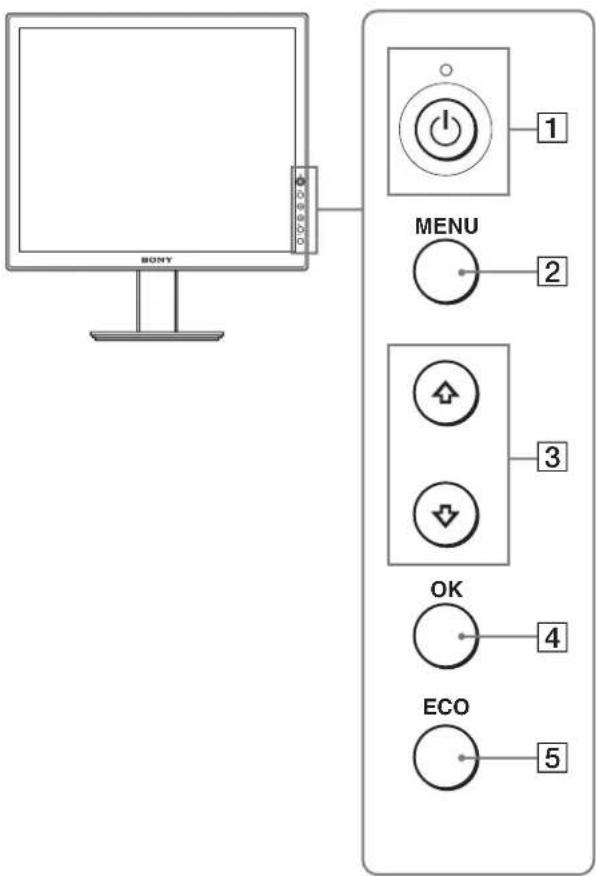

Вид спереди на дисплей ЖКД

BONY MENU 1 2 3 OK 4 ECO 5

Вид сбоку на дисплей ЖКД

1 Выключатель ⏻ (питание) и индикатор ⏻ (питание) (стр. 8, 15, 20) С помощью этого выключателя можно включить монитор, после чего загорается красным индикатор ⏻ (питание). Чтобы отключить монитор, нажмите выключатель еще раз. Если индикатор ⏻ (питание) не загорается, нажмите основной выключатель питания MAIN POWER (6).
2 Кнопка MENU (стр. 10, 11) Эта кнопка включает и выключает экран меню.
3 Кнопки ↓/↑ (стр. 11) Эти кнопки используются для выбора элементов меню и выполнения настроек.
4 Кнопка ОК (стр. 11) Эта кнопка активизирует элемент меню и настройки, выбранные с помощью кнопок ↓/↑ (3).
⑤ Кнопка ECO (стр. 15) Эта кнопка используется для снижения потребления энергии.

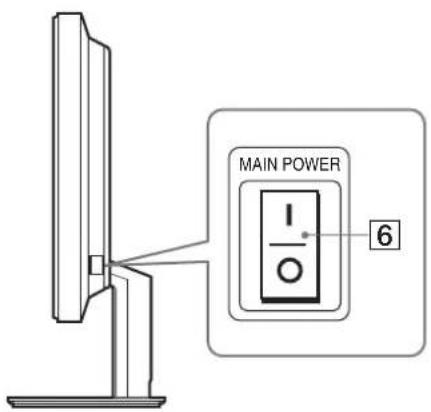

6 Основной выключатель питания MAIN POWER (стр. 8) С помощью этого выключателя можно включать и выключать основное питание монитора.

Вид сзади на дисплей ЖКД

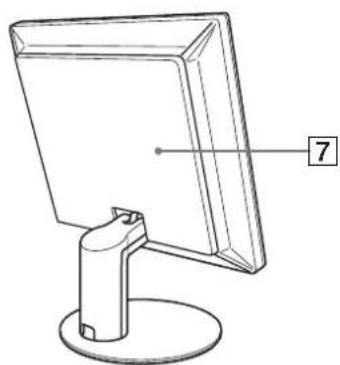

7 Задняя крышка (стр. 8) Снимите крышку при подключении кабелей.

(продолжение на следующей странице)

SDM-S53/S73

8 9 10

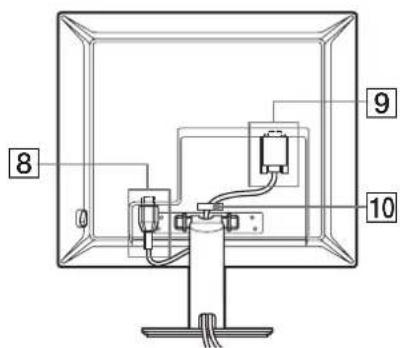

На рисунке показана задняя панель монитора SDM-S53.

SDM-S93

8 9 10

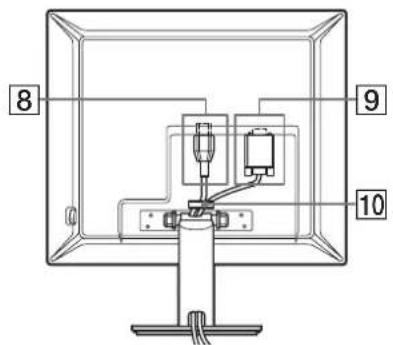

8 Гнездо AC IN (стр. 7)

К этому разъему подключается кабель питания (прилагается).

9 Входное гнездо HD15 (RGB)

Через это гнездо подаются аналоговые видеосигналы RGB (0,700 Vp-p, положит.) и сигналы синхронизации.

10 Фиксатор для кабелей (стр. 8)

С его помощью кабели и шнуры закрепляются на мониторе.

Подготовка к работе

Перед использованием монитора проверьте наличие в коробке следующих принадлежностей:

• Дисплей ЖКД
• Кабель питания
• Кабель видеосигнала HD15-HD15
- CD-ROM (программы для Windows и Macintosh, инструкции по эксплуатации и т.д.)
• Гарантийный талон
• Руководство по быстрой установке

Подготовка к работе 1: Подсоединение кабелей видеосигнала

Перед подключением монитор и компьютер должны быть выключены.

Примечания

• Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.
• Во избежание повреждения контактов на разъеме кабеля видеосигнала обязательно убедитесь в правильной ориентации разъема HD15.

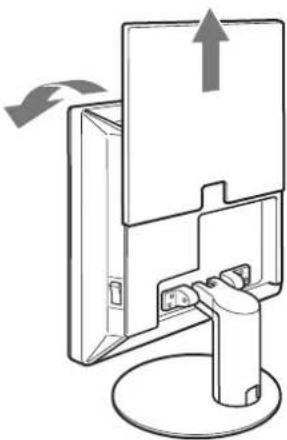

1 Снимите заднюю крышку.

2 Наклоните дисплей вперед.

Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)

С помощью прилагаемого кабеля видеосигнала HD15-HD15 (аналоговый RGB) подключите компьютер к входному гнезду HD 15 монитора (аналоговый RGB).

Подключите компьютер, как показано на следующих рисунках.

■ Подключение к компьютеру IBM PC/AT или совместимому с ним

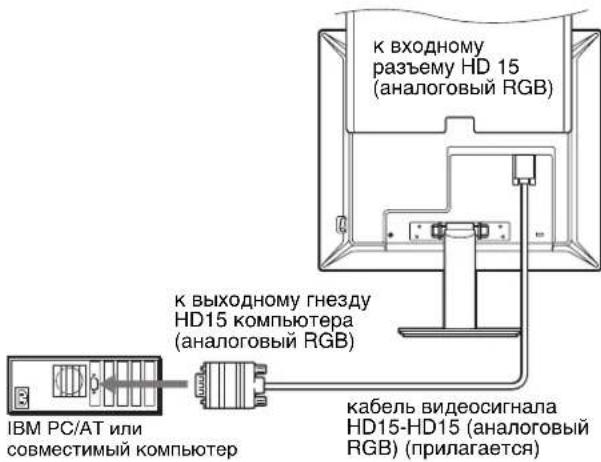

к входному разъему HD 15 (аналоговый RGB) к выходному гнезду HD15 компьютера (аналоговый RGB) IBM PC/AT или совместимый компьютер кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается)

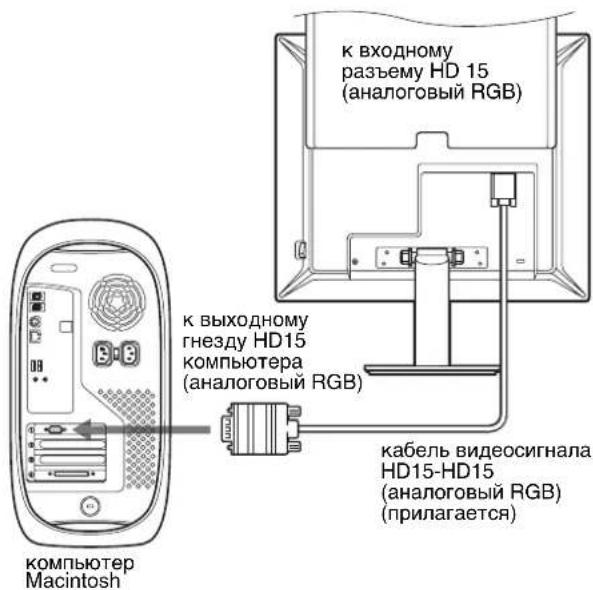

■ Подключение к компьютеру Macintosh

к входному разъему HD 15 (аналоговый RGB) к выходному гнезду HD15 компьютера (аналоговый RGB) кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается) компьютер Macintosh

При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.

Подготовка к работе 2: Подсоединение кабеля питания

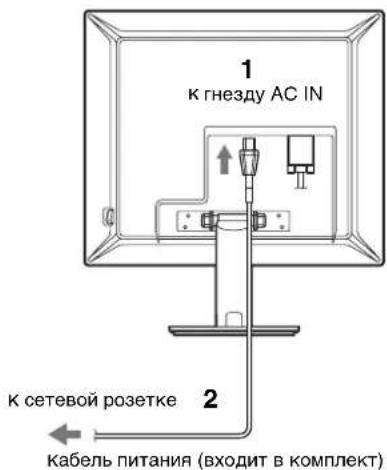

1 Надежно подсоедините прилагаемый кабель питания к разъему AC IN монитора.
2 Надежно подсоедините другой конец кабеля к розетке электропитания.

SDM-S53/S73

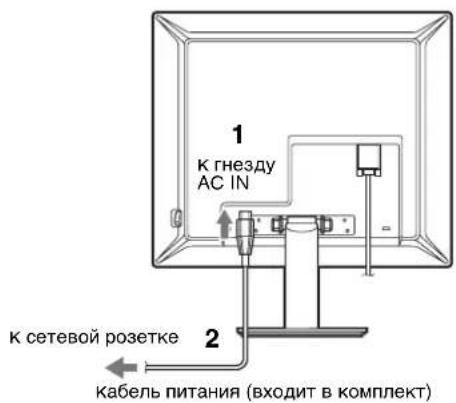

1 к гнезду AC IN 2 к сетевой розетке кабель питания (входит в комплект)

На рисунке показана задняя панель монитора SDM-S53. То же справедливо для модели SDM-S73.

SDM-S93

1 К гнезду AC IN 2 К сетевой розетке кабель питания (входит в комплект)

Подготовка к работе 3: Закрепление кабелей и закрытие задней крышки

1 Снимите заднюю крышку.
2 Снимите крышку подставки.

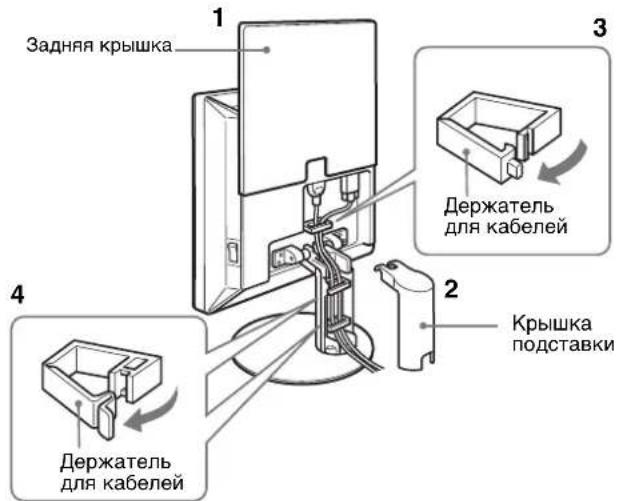

3 Закрепите кабели питания и видеосигнала с помощью держателя для кабелей на корпусе (SDM-S53/S73). Закрепите кабель видеосигнала с помощью держателя для кабелей на корпусе (SDM-S93).
4 Пропустите кабели питания и видеосигнала в подставку и закрепите их с помощью держателя для кабелей (SDM-S53/S73). Пропустите кабель питания сквозь отверстие в левой части подставки и закрепите кабели питания и видеосигнала внутри с помощью держателя для кабелей (SDM-S93).
5 Установите крышку подставки на место, а затем закройте заднюю крышку, сдвинув ее вниз. Чтобы крышка подставки встала на место, убедитесь, что кабели выходят через отверстие в нижней части крышки подставки.

SDM-S53/S73

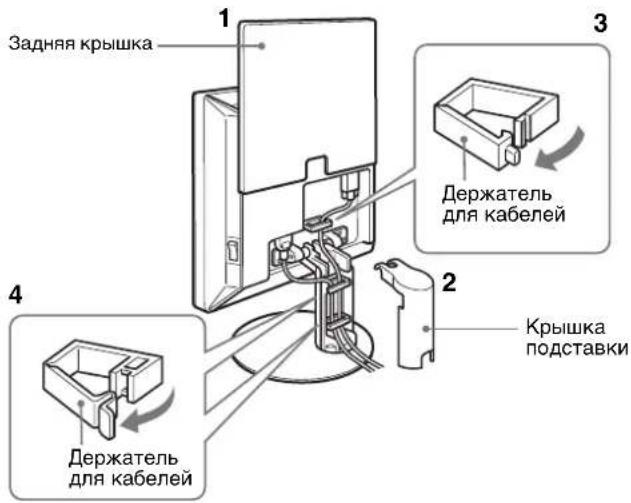

Задняя крышка 1 3 Держатель для кабелей 2 4 Держатель для кабелей Крышка подставки

На рисунках изображена задняя панель монитора SDM-S53.
То же справедливо для модели SDM-S73.

SDM-S93

Задняя крышка 1 3 Держатель для кабелей 2 4 Держатель для кабелей Крышка подставки

Подготовка к работе 4: Включение монитора и компьютера

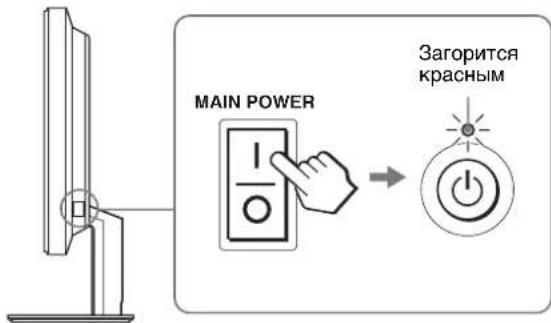

1 Нажмите выключатель основного питания MAIN POWER с правой стороны монитора в направлении I, если он еще не нажат. Убедитесь, что индикатор ⏻ (питание) горит красным цветом.

Примечание

Переключатель MAIN POWER на заводе устанавливается во включенное положение (1).

MAIN POWER Загорится красным

2 Нажмите выключатель ⏻ (питание) на передней панели монитора справа.

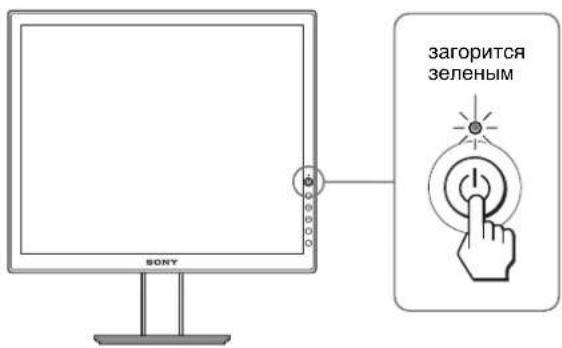

Индикатор ⏻ (питание) загорится зеленым.

загорится зеленым SONY

3 Включите компьютер.

Подключение монитора завершено. Если необходимо, воспользуйтесь органами управления монитора для настройки изображения (стр. 10).

Если на экране отсутствует изображение

• Убедитесь, что кабель питания и кабель видеосигнала подключены правильно.
• Если на экране появляется сообщение "НЕТ СИГНАЛА"

Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

- Если на экране появляется сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН"

Убедитесь, что кабель видеосигнала подключен правильно.

- Если на экране появилась надпись "НЕДОПУСТ. ГРАФ. РЕЖИМ"

Верните прежний монитор на место. Затем отрегулируйте графический адаптер компьютера в следующих диапазонах.

	SDM-S53 SDM-S53/S73/S93
Частота горизонтальной развертки	28 – 61 кГц 28 – 80 кГц
Частота вертикальной развертки	48 – 75 Гц 48 – 75 Гц
Разрешение	1024 × 768 или менее	1280 × 1024 или менее

Для получения дополнительных сведений об экранных сообщениях см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Установка специальных драйверов не требуется

Данный монитор отвечает требованиям стандарта "DDC" Plug & Play, что позволяет компьютеру автоматически обнаружить всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы.

При первом включении компьютера после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Частота вертикальной развертки станет 60 Гц.

Так как мерцания практически незаметны на мониторе, можно использовать этот параметр. Не нужно устанавливать для вертикальной развертки более высокое значение.

Подготовка к работе 5: Регулировка наклона

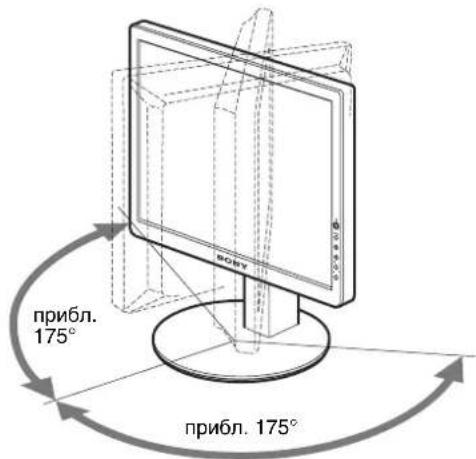

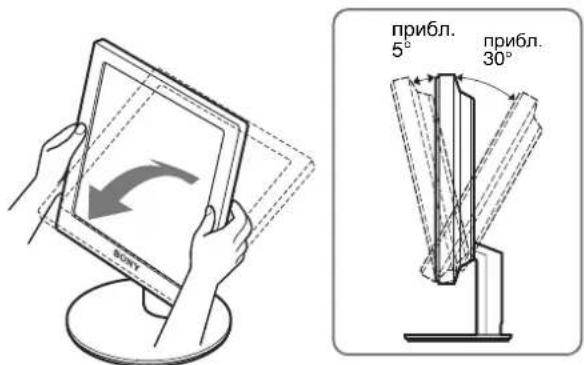

Дисплей можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже.

Взявшись за края панели ЖКД, отрегулируйте угол наклон экрана.

Только модель SDM-S93

Для удобства использования монитора

Отрегулируйте угол наклона монитора в соответствии с высотой стола и стула, а также таким образом, чтобы свет не попадал в глаза, отражаясь от монитора.

Примечание

При регулировке наклона и высоты монитора соблюдайте осторожность, чтобы не ударить монитор о стол.

Подстройка монитора

Перед выполнением регулировок

Подсоедините монитор к компьютеру, а затем включите их.

Подождите не менее 30 минут перед выполнением регулировок для получения наилучших результатов.

Большая часть настроек монитора производится с помощью экранного меню.

Перемещение по экранному меню

Нажмите кнопку MENU для отображения на экране главного меню (MENU). См. стр. 11 для получения подробных сведений о кнопке MENU.

MENU POKSCBETKA 100 1280 1024/60Hz x

С помощью кнопок ↓/↑ и ОК выберите значки, указанные на рисунке главного меню. На экране появляется следующее меню 1\~9. Удерживая нажатой кнопку ↓, прокрутите меню, пока не появятся значки в меню 9. См. стр. 11 для получения дополнительных сведений об использовании кнопок ↓/↑ и ОК.

①ПОДСВЕТКА |: (стр. Выберите меню ПОДСВЕТКА, чтобы отрегулировать яркость и подсветку.

11) ПОДСВЕТКА 100 1 2 8 0 1 0 2 4 /6 0 Hz x EX | TECH

② КОНТРАСТ Ⓧ (стр. 11) Выберите меню КОНТРАСТ, чтобы настроить контрастность изображения.

KOHTPACT 100 1280 1024/60Hz x EX I (MHz)

③ ЯРКОСТЬ ⚙️ (стр. 11) Выберите меню ЯРКОСТЬ, чтобы отрегулировать яркость изображения (уровень черного цвета).

RPKOCb 100 1280 1024/60Hz x

4ЭКРАН А (стр. 12)

Выберите меню ЭКРАН, чтобы отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

ЭКРАН АВТОФОРМАТ ФАЗА ШАГ ГОРИЗ ЦЕНТР ВЕРТИК ЦЕНТР 1280 1024 60Hz

5ЦВЕТ (стр. 13)

Выберите меню ЦВЕТ, чтобы отрегулировать цветовую температуру изображения. При этом настраиваются цветовые тона на экране.

9300K 6500K РУЧНАЯ LHAСТРОЙКА 1280 1024 60 Hzx

6GAMMA γ (стр. 14)

Выберите меню GAMMA, чтобы изменить цветовой оттенок изображения.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x EX | MINI

7ПОЗ МЕНЮ (стр. 14)

Выберите меню ПОЗ МЕНЮ, чтобы изменить положение меню на экране.

FOS MEHO 1280 1024 60 Hzx OK EX I MENG

8 LANGUAGE (стр.

Выберите LANGUAGE, чтобы изменить язык, используемый для отображения меню и сообщений.

14)

9 СБРОС →← (стр. 14)

Возвращает параметры к значениям по умолчанию.

СБРОС OK OTMEHA 1280 x 1024 / 60 Hz OK EX T MENU

10 БЛОКИРОВКАМЕНЮ

Оп (стр. 14)

Блокировка управления кнопками для предотвращения случайных настроек или сброса.

БЛОКИРОВКАМЕНЮ ВКЛ ВЫКЛ 1280 1024 60 Hz x

■ Использование кнопок MENU, ↓/↑ и OK

1 Отображение главного меню (MENU).

Нажмите кнопку MENU для отображения на экране главного меню (MENU).

2 Выберите меню, в котором необходимо выполнить подстройку.

Нажмите кнопки ↓/↑ для отображения нужного меню. Нажмите кнопку ОК для выбора элемента меню.

3 Выполните подстройку меню.

Нажмите кнопки ↓/↑ для выполнения настройки, затем нажмите кнопку OK.

При нажатии кнопки ОК настройки сохраняются, а дисплей возвращается к предыдущему меню.

Нажмите кнопку MENU один раз для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 30 секунд.

■ Восстановление значений по умолчанию для параметров

Сбросить настройки можно с помощью меню СБРОС. Для получения подробных сведений о выполнении сброса настроек см. раздел →← (СБРОС) на стр. 14.

Регулировка подсветки (ПОДСВЕТКА)

Если экран слишком яркий, настройте подсветку, чтобы с ним было удобнее работать.

Примечание

Подсветку нельзя настроить, когда для режима ЕСО установлено значение ЯРКАЯ, СРЕДНЯЯ или СЛАБАЯ (стр. 15).

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора |:00 (ПОДСВЕТКА) и нажмите кнопку ОК. На экране появится меню ПОДСВЕТКА.

3 Нажмите кнопки ↓/↑, чтобы отрегулировать уровень подсветки, и нажмите кнопку ОК.

● Регулировка контрастности (КОНТРАСТ)

Настройте контрастность изображения.

Примечание

Контрастность нельзя настроить, когда для режима ЕСО установлено значение ЯРКАЯ, СРЕДНЯЯ или СЛАБАЯ (стр. 15).

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора Ⓧ (КОНТРАСТ) и нажмите кнопку ОК.

На экране появится меню КОНТРАСТ.

3 Нажмите кнопки ↓/↑, чтобы отрегулировать контрастность, и нажмите кнопку ОК.

Регулировка уровня черного цвета изображения (ЯРКОСТЬ)

Настройте яркость изображения (уровень черного).

Примечание

Яркость нельзя настроить, когда для режима ЕСО установлено значение ЯРКАЯ, СРЕДНЯЯ или СЛАБАЯ (стр. 15).

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ⚙ (ЯРКОСТЬ) и нажмите кнопку ОК.

На экране появится меню ЯРКОСТЬ.

3 Нажмите кнопки ↓/↑, чтобы отрегулировать яркость, и нажмите кнопку ОК.

Регулировка резкости и итровки изображения (ЭКРАН)

■ Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране (стр. 16).

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание).

Изображение может мигать, это не является признаком неисправности. Просто подождите несколько секунд до завершения настройки.

Если при использовании функции автоматической регулировки качества изображения этого монитора изображение настроено не полностью

Можно выполнить дальнейшую автоматическую настройку качества изображения для текущего входного сигнала. (См. описание функции АВТОФОРМАТ ниже.)

Если требуется выполнить дополнительную регулировку качества изображения

Можно вручную отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

Эти настройки сохраняются в памяти и автоматически вызываются каждый раз, когда дисплей получает такой же входной сигнал.

Возможно, эти настройки придется повторить, если изменен входной сигнал после повторного подключения компьютера.

■ Дальнейшие автоматические настройки качества изображения для текущего входного сигнала (АВТОФОРМАТ)

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ⚠ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

3 Нажмите кнопки ↓/↑ для выбора АВТОФОРМАТ и нажмите кнопку ОК.

Выполните соответствующие настройки фазы экрана, шага и положения по горизонтали/вертикали для текущего входного сигнала и сохраните их.

4 Нажмите кнопки ↓/↑ для выбора ↩ и нажмите кнопку OK.

Снова появится экран меню.

■ Регулировка резкости изображения вручную (ФАЗА/ШАГ)

Резкость изображения можно отрегулировать следующим образом.

1 Установите разрешение 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S53/S73/S93) на компьютере.

2 Вставьте компакт-диск.

3 Запустите программу на компакт-диске, укажите район и модель и отобразите тестовый шаблон. Для Windows

Выберите [Utility] → [Windows]/[Win Utility.exe].

Для Macintosh

Выберите [Utility] → [Mac]/[Mac Utility].

4 Нажмите кнопку MENU.

На экране появится главное меню.

5 Нажмите кнопки ↓/↑ для выбора ⚠ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

6 Нажмите кнопки ↓/↑ для выбора ФАЗА и нажмите кнопку ОК.

На экране появится меню ФАЗА.

7 Нажимайте кнопки ↓/↑, пока горизонтальные полосы не станут минимальными.

Отрегулируйте таким образом, чтобы горизонтальные полосы были минимальными.

8 Нажмите кнопку ОК.

На экране появится главное меню.

Если на всем экране видны вертикальные полосы, отрегулируйте шаг, выполнив следующие действия

9 Нажмите кнопки ↓/↑ для выбора ШАГ и нажмите кнопку ОК.

На экране появится меню ШАГ.

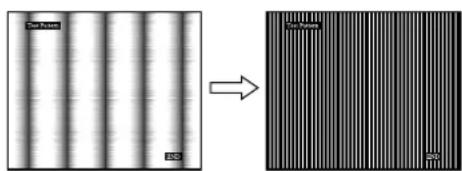

10 Нажимайте кнопки ↓/↑, пока не исчезнут вертикальные полосы.

Отрегулируйте таким образом, чтобы вертикальные полосы исчезли.

11 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.

12 Нажмите кнопку ОК.

Вернитесь в меню ЭКРАН.

13 Нажмите кнопки ↓/↑ для выбора ↩ и нажмите кнопку OK.

Снова появится экран меню.

■ Ручная регулировка положения изображения (ГОРИЗ ЦЕНТР/ВЕРТИК ЦЕНТР)

Если изображение расположено не по центру экрана, отрегулируйте центровку изображения следующим образом.

1 Установите разрешение 1024 × 768 (SDM-S53). 1280 × 1024 (SDM-S53/S73/S93) на компьютере.
2 Вставьте компакт-диск.
3 Запустите программу на компакт-диске, укажите район и модель и отобразите тестовый шаблон. Для Windows Выберите [Utility] → [Windows]/[Win Utility.exe]. Для Macintosh Выберите [Utility] → [Mac]/[Mac Utility].
4 Нажмите кнопку MENU. На экране появится главное меню.
5 Нажмите кнопки ↓/↑ для выбора ⚫ (ЭКРАН) и нажмите кнопку ОК. На экране появится меню ЭКРАН.
6 Нажмите кнопки ↓/↑ для выбора ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР и нажмите кнопку ОК. На экране появится меню ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР.
7 Нажмите кнопки ↓/↑ для перемещения тестового шаблона в центр экрана.
8 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.
9 Нажмите кнопку ОК. Вернитесь в меню ЭКРАН.
10 Нажмите кнопки ↓/↑ для выбора ↩ и нажмите кнопку OK. Снова появится экран меню.

Подстройка цветовой температуры (ЦВЕТ)

Можно выбрать уровень цвета белого поля изображения из следующих настроек цветовой температуры по умолчанию.

Также при необходимости можно точно настроить цветовую температуру.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ☐ (ЦВЕТ) и нажмите кнопку ОК.

На экране появится меню ЦВЕТ.

3 Нажмите кнопки ↓/↑ для выбора необходимой цветовой температуры, а затем нажмите кнопку ОК.

При уменьшении температуры с 9300К до 6500К синеватые оттенки в белом цвете будут сменяться красноватыми.

■ Точная настройка цветовой температуры (РУЧНАЯ НАСТР)

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ☐ (ЦВЕТ) и нажмите кнопку OK.

На экране появится меню ЦВЕТ.

3 Нажмите кнопки ↓/↑ для выбора "НАСТРОЙКА" и нажмите кнопку OK.

На экране появится меню точной настройки цветовой температуры.

РУЧНАЯ НАСТР R 128 G 128 B 128 1 280 1024 60 Hz/

4 Нажмите кнопки ↓/↑ , чтобы выбрать R (красный) или B (синий), а затем нажмите кнопку ОК. Затем нажмите кнопки ↓/↑ для настройки цветовой температуры, а потом нажмите кнопку ОК.

Поскольку эта настройка цветовой температуры изменяется путем увеличения или уменьшения составляющих R и B относительно G (зеленый), составляющая G остается неизменной.

5 Нажмите кнопки ↓/↑ для выбора элемента ↗, а затем нажмите кнопку OK.

Новая настройка цвета сохранится в памяти для элемента РУЧНАЯ НАСТР и будет вызываться из памяти каждый раз при выборе элемента РУЧНАЯ. На экране появится главное меню.

γ Изменение настройки гаммы (GAMMA)

Можно сопоставить цветовой оттенок изображения на экране с цветовым оттенком изображения оригинала.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора γ (GAMMA) и нажмите кнопку OK.

На экране появится меню GAMMA.

3 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

Изменение положения экранного меню (ПОЗ МЕНЮ)

Можно изменить положение меню, если оно загораживает изображение на экране.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ☐ (ПОЗ МЕНЮ) и нажмите кнопку ОК.

На экране появится меню ПОЗ МЕНЮ.

3 Нажмите кнопки ↓/↑ для выбора необходимого положения, а затем нажмите кнопку ОК.

Можно выбрать одно из 9 положений, в котором будет отображаться меню.

A Выбор языка в экранном меню (LANGUAGE)

Можно изменить язык, используемый для отображения меню и сообщений на этом мониторе.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора 📄 (LANGUAGE) и нажмите кнопку OK.

На экране появится меню LANGUAGE.

3 Нажмите кнопки ↓/↑, чтобы выбрать язык, и нажмите кнопку ОК.

•ENGLISH: Английский
•FRAN3AIS: Французский
•DEUTSCH: Немецкий
•ESPACOL: Испанский
•ITALIANO: Итальянский
•NEDERLANDS: Голландский
•SVENSKA: Шведский
• РУССКИЙ
- 日本ПОНСКИЙ
• 中Китайский

→← Сброс данных настройки до значений по умолчанию (СБРОС)

Возвращает параметры к значениям по умолчанию.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора … (СБРОС) и нажмите кнопку ОК.

На экране появится меню СБРОС.

3 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку OK.

- OK: Сброс всех данных настройки до значений по умолчанию. Необходимо помнить, что этим способом нельзя сбросить настройку элемента (LANGUAGE).

- ОТМЕНА:Отмена сброса и возврат к экрану меню.

от Блокировка меню и органов управления (БЛОКИРОВКАМЕНЮ)

Блокировка управления кнопками для предотвращения случайных настроек или сброса.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора 0-π (БЛОКИРОВКАМЕНЮ) и нажмите кнопку ОК.

На экране появится меню БЛОКИРОВКАМЕНЮ.

3 Нажмите кнопки ↓/↑, чтобы выбрать ВКЛ или ВЫКЛ, и нажмите кнопку ОК.

•ВКЛ: Работает только выключатель ⏻ (питание). При выполнении других операций на экране появится значок ФЕЛОКИРОВКАМЕНЮ).

•ВЫКЛ: Установка значения ВЫКЛ. для элемента

Оп (БЛОКИРОВКАМЕНЮ). Если для элемента Оп (БЛОКИРОВКАМЕНЮ) было установлено значение ВКЛ, то при нажатии кнопки MENU элемент Оп (БЛОКИРОВКАМЕНЮ) будет выбран автоматически.

Технические особенности

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если монитор подключен к компьютеру или видеографическому адаптеру, поддерживающим стандарт DPMS (система передачи сигналов управления питанием монитора), монитор будет автоматически снижать потребление энергии согласно таблице ниже.

SDM-S53

Режим потребления энергии	Потребляемая мощность	Индикатор ⚙(питание)
обычная работа	25 Вт (макс.) горит зеленым
выход из активного состояния*(спящий режим)**	1 Вт (макс.) горит оранжевым
выключение 1 Вт (макс.) горит красным
основной выключатель питания выключен	0 Вт не горит

SDM-S73

Режимпотребленияэнергии	Потребляемаямощность	Индикатор(питание)
обычнаяработа	45 Вт (макс.) горит зеленым
выход изактивногосостояния*(спящийрежим)**	1 Вт (макс.) горит оранжевым
выключение 1 Вт (макс.) горит красным
основнойвыключательпитаниявыключен	0 Вт не горит

SDM-S93

Режим потребления энергии	Потребляемая мощность	Индикатор ⏻(питание)
обычная работа	50 Вт (макс.) горит зеленым
выход из активного состояния*(спящий режим)**	1 Вт (макс.) горит оранжевым
выключение 1 Вт (макс.) горит красным
основной выключатель питания выключен	0 Вт не горит

* Когда компьютер переходит в режим "Выход из активного состояния", подача входного сигнала прекращается, и на экране появляется сообщение "НЕТ СИГНАЛА". Через 5 секунд монитор перейдет в режим экономии энергии.

** "спящий режим" определен агентством защиты окружающей среды (EPA).

Снижение потребления энергии (режим ECO)

Если нажать кнопку ECO на передней панели монитора несколько раз, можно выбрать необходимую яркость экрана.

Каждый режим появляется на экране, а яркость экрана уменьшается в соответствии с выбранным режимом.

Меню автоматически исчезнет приблизительно через 5 секунд.

Яркость экрана и потребляемая мощность уменьшаются при изменении режимов в следующей

последовательности ЯРКАЯ, СРЕДНЯЯ, СЛАБАЯ.

По умолчанию для яркости экрана устанавливается значение "РУЧНАЯ".

При выборе значения "РУЧНАЯ" можно изменять уровень подсветки, нажимая кнопки ↓/↑ так же, как при выборе ПОДСВЕТКА с помощью меню.

Примечание

Элементы меню ПОДСВЕТКА, КОНТРАСТ и ЯРКОСТЬ доступны только в том случае, если для режима ЕСО установлено значение "РУЧНАЯ" (стр. 11).

(продолжение на следующей странице)

Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране.

Режим монитора, предварительно установленный на заводе

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения в центре экрана. Если входной сигнал соответствует предварительно установленному на заводе режиму, на экране автоматически появляется изображение с соответствующими настройками по умолчанию.

Если входные сигналы не соответствуют ни одному из предварительно установленных на заводе режимов

При приеме монитором входного сигнала, не соответствующего ни одному из предварительно установленных на заводе режимов, активизируется функция автоматической регулировки качества изображения монитора, которая обеспечивает постоянно четкое изображение на экране (в следующих диапазонах частот синхронизации монитора):

Частота горизонтальной развертки:

28–61 кГц (SDM-S53)

28-80 кГц (SDM-S73/S93)

Частота вертикальной развертки:

48-75 Гц

Поэтому, когда на монитор первый раз поступает входной сигнал, не соответствующий ни одному из предварительно установленных на заводе режимов, для отображения изображения требуется больше времени, чем обычно. Данные этой настройки автоматически сохраняются в памяти, поэтому в следующий раз монитор будет работать так, как при приеме сигналов, соответствующих одному из предварительно установленных на заводе режимов.

В случае регулировки фазы, шага и положения изображения вручную

Для некоторых входных сигналов функция автоматической регулировки качества изображения этого монитора может не до конца настроить положение изображения, фазу и шаг. В этом случае эту настройку можно выполнить вручную (стр. 12). Если настройки установлены вручную, они сохраняются в памяти как пользовательские режимы и автоматически вызываются каждый раз, когда на монитор поступают такие же входные сигналы.

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ^① (питание). Изображение может мигать, это не является признаком неисправности. Просто подождите несколько секунд до завершения настройки.

Устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Экранные сообщения

Если что-то не в порядке со входным сигналом, на экране появляется одно из следующих сообщений. Для устранения неполадки см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Если на экране появляется сообщение "НЕДОПУСТ. ГРАФ. РЕЖИМ"

Это указывает на то, что входной сигнал не соответствует характеристикам монитора. Проверьте следующее. Для получения дополнительных сведений об экранных сообщениях см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Если на экране отображается "xxx.xkHz/ xxxHz"

Это указывает на то, что либо частота горизонтальной развертки, либо частота вертикальной развертки не соответствует характеристикам монитора. Цифры означают частоты горизонтальной и вертикальной развертки текущего входного сигнала.

ИНФОРМАЦИЯ НЕДОПУСТ. ГРАФ. РЕЖИМ xxxx.xkHz/xxxxz

Если на экране отображается "РАЗРЕШЕНИЕ > 1024 × 768" (SDM-S53)

Это указывает на то, что это разрешение не соответствует характеристикам монитора (1024 × 768 или ниже).

Если на экране отображается "РАЗРЕШЕНИЕ > 1280 × 1024" (SDM-S53/S73/S93)

Это указывает на то, что это разрешение не соответствует характеристикам монитора (1280 × 1024 или ниже).

Если на экране появляется сообщение "НЕТ СИГНАЛА"

Это указывает на то, что в настоящий момент сигнал не подается.

ФИНФОРМАЦИЯ НЕТ СИГНАЛА В ЭКОНОМНЫЙ Р ЕЖИМ

"В ЭКОНОМНЫЙ РЕЖИМ"

Примерно через 5 секунд после отображения сообщения монитор перейдет в режим экономии энергии.

Если на экране отображается сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН"

Это указывает на то, что кабель видеосигнала отключен.

ФИНФОРМАЦИЯ КАБЕЛЬ НЕ ПОДКЛЮУЕН

Симптомы неполадок и действия по их устранению

Если причиной неполадок стали подсоединенный компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого оборудования.

Если проблема не устраняется с помощью следующих рекомендаций, воспользуйтесь функцией самодиагностики (стр. 20).

Симптом Проверьте следующее
Нет изображения
Если индикатор ⏻ (питание) не горит или индикатор ⏻ (питание) не загорается при нажатии выключателя ⏻ (питание),	• Проверьте, правильно ли подключен кабель питания.• Проверьте, включен ли основной выключатель питания MAIN POWER (стр. 8).
Если индикатор ⏻ (питание) горит красным,	• Убедитесь, что выключатель ⏻ (питание) включен.
Если индикатор ⏻ (питание) горит зеленым или мигает оранжевым,	• Используйте функцию самодиагностики (стр. 20).
Если на экране отображается сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 6).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Подключен кабель видеосигнала, не входящий в комплект поставки. Если подключен кабель видеосигнала, который не входил в комплект поставки, на экране может отобразиться сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН. Это не является неполадкой.
Если на экране появляется сообщение НЕТ СИГНАЛА или индикатор ⏻ (питание) горит оранжевым или мигает попеременно зеленым и оранжевым,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 6).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с монитором• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.• Убедитесь в том, что графический адаптер установлен правильно.• Проверьте, включено ли питание компьютера.• Перезагрузите компьютер.
Если на экране появляется сообщение НЕДОПУСТ. ГРАФ. РЕЖИМ (стр. 16),	■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с монитором• Проверьте, входят ли видеочастоты в заданный для монитора диапазон. Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и подстройте графический адаптер компьютера в следующих диапазонах:По горизонтали: 28 – 61 кГц (SDM-S53), 28 – 80 кГц (SDM-S73/S93)По вертикали: 48 – 75 ГцРазрешение: 1024 × 768 или меньше (SDM-S53), 1280 × 1024 или меньше (SDM-S73/S93)
При использовании Windows,	• Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и выполните следующее. Выберите “SONY” в списке “Изготовители”, а затем выберите “SDM-S53”, “SDM-S73” или “SDM-S93” в списке “Модели” в окне выбора устройств Windows. Если номер модели этого монитора не отображается в списке “Модели”, попробуйте воспользоваться функцией “Plug & Play”.
При использовании Macintosh, • При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.
Скачки, дрожание иливолнообразные колебанияизображения	Отрегулируйте шаг и фазу (стр. 12).Изолируйте и устраните любые потенциальные источники электрических имагнитных полей, например, другие мониторы, лазерные принтеры,электрические вентиляторы, флуоресцентные лампы или телевизоры.Попробуйте подключить монитор к другой сетевой розетке, желательно отдругого контура.Неполадка, связанная с подключением компьютера или другогооборудования, а не с мониторомОбратитесь к руководству по графическому адаптеру, чтобы проверить,правильные ли параметры установлены для Вашего монитора.Удостоверьтесь в том, что графический режим (VESA, Macintosh 19" Color и др.)и частота входного сигнала соответствуют характеристикам монитора. Даже вподходящем частотном диапазоне некоторые графические адаптеры подаютслишком узкий для корректной синхронизации монитора синхронизирующийимпульс.Подстройте частоту регенерации компьютера (частоту вертикальной развертки)для получения оптимального изображения.
Нечеткое изображение	Подстройте контрастность и яркость (стр. 11).Отрегулируйте шаг и фазу (стр. 12).Неполадка, связанная с подключением компьютера или другогооборудования, а не с мониторомУстановите на компьютере разрешение 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93).
"Тени" на изображении	Не используйте удлинители видеокабелей и/или коммутаторы видеосигнала.Проверьте, надежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка илиразмер изображения	Отрегулируйте шаг и фазу (стр. 12).Отрегулируйте положение изображения (стр. 13). Необходимо помнить, что внекоторых видеорежимах экран не заполняется до краев.
Изображение слишком маленькое	Неполадка, связанная с подключением компьютера или другогооборудования, а не с мониторомУстановите на компьютере разрешение 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93).
Темное изображение • Отрегулируйте подсветку (стр. 11).Отрегулируйте яркость (стр. 11).Отрегулируйте гамму с помощью меню “Гамма” (стр. 14).После включения монитор становится ярким через несколько минут.Изображение может становиться темным в зависимости от выбранного режимаECO.
Волнистые или муаровыеразводы на экране	Отрегулируйте шаг и фазу (стр. 12).
Неравномерная окраскализображения	Отрегулируйте шаг и фазу (стр. 12).
Белый цвет не выглядит белым	Подстройте цветовую температуру (стр. 13).
Кнопки монитора не работают(на экране появляется	Если для функции “БЛОКИРОВКАМЕНЮ” установлено значение “ВКЛ”,установите значение “ВЫКЛ” (стр. 14).
Монитор через некоторое времяотключается	Неполадка, связанная с подключением компьютера или другогооборудованияОтключите режим энергосбережения в компьютере.
После выключения питанияиндикатор ⏻ (питания) некотороевремя светится	Когда выключатель питания включен, а кнопка ⏻ (питание) не нажата, иликогда монитор находится в режиме экономии энергии, при выключении питанияс помощью выключателя MAIN POWER индикатор ⏻ (питание) гаснет не сразу.Это не является неполадкой.

Отображение информации об этом мониторе

В момент получения монитором видеосигнала нажмите кнопку MENU и не отпускайте ее в течение не менее 5 секунд, пока не появится информационное окно.

Чтобы это окно исчезло, нажмите кнопку MENU еще раз.

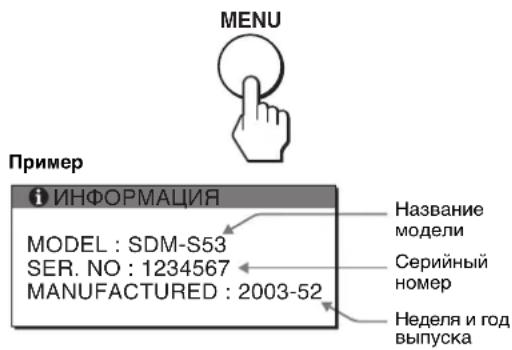

MENU Пример ИНФОРМАЦИЯ MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Название модели Серийный номер Неделя и год выпуска

При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию:

• Номер модели: SDM-S53, SDM-S73 или SDM-S93
• Серийный номер
• Подробное описание неисправности
• Дата покупки
• Название и характеристики Вашего компьютера и графического адаптера

Функция самодиагностики

Данный монитор оснащен функцией самодиагностики. Если возникает какая-либо проблема с монитором или компьютером (компьютерами), экран очищается, а индикатор ⏻ (питание) горит зеленым или мигает оранжевым. Если индикатор ⏻ (питание) горит оранжевым, то компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

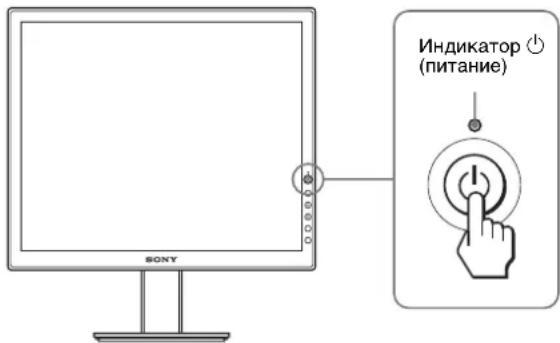

Индикатор (питание) SONY

Ели изображение исчезает с экрана, а индикатор ⏻ (питание) горит зеленым

1 Выключите выключатель ⏻ (питание) и отсоедините кабели видеосигнала от монитора.
2 Включите монитор, нажав выключатель ⏻ (питание).

Если появятся все четыре цветные полоски (белая, красная, зеленая, синяя), то монитор работает корректно. Вновь подсоедините кабели к видеовходам и проверьте состояние компьютера (компьютеров).

Если цветные полоски не появляются, то монитор, возможно, неисправен. Проинформируйте местного официального дилера Sony о состоянии своего монитора.

Ели изображение исчезает с экрана, а индикатор ⏻ (питание) мигает оранжевым

Дважды нажмите выключатель ⏻ (питание), чтобы выключить монитор и затем снова включить.

Если индикатор ⏻ (питание) загорится зеленым, то монитор работает нормально.

Если индикатор ⏻ (питание) продолжает мигать, то, возможно, монитор неисправен. Сосчитайте количество секунд в интервалах между загоранием индикатора питания ⏻ и проинформируйте местного официального дилера Sony о состоянии своего монитора. Не забудьте предоставить название модели и серийный номер своего монитора. Также необходимо указать марку и модель компьютера и графического адаптера.

Технические характеристики

SDM-S53

Панель ЖКД Тип панели: активная матрица

a-Si TFT

Размер изображения: 15,0

ДЮЙМОВ

Формат входного сигнала

Рабочая частота RGB*

По горизонтали: 28 - 61 кГц

По вертикали: 48 - 75 Гц

Разрешение По горизонтали: макс.1024

ТОЧКИ

По вертикали: макс.768 строк

Уровни входного сигнала

Видеосигнал RGB

0,7 Vp-p, 75 Ω,

положительный

Сигнал синхронизации

уровень TTL, 2,2 кΩ,

положительный или

отрицательный

(отдельная по горизонтали

и вертикали

или комбинированная

синхронизация)

0,3 Vp-p, 75 Ω,

отрицательная

(Синхронизация по

зеленому)

Требования к источнику питания

100 - 240 В, 50 - 60 Гц,

макс. 0,6 А

Потребляемая мощность

макс. 25 Вт

Рабочая температура

5 - 35 °C

Размеры (ширина/высота/глубина)

Дисплей (вертикальный):

Прибл. 339 × 370 × 186 мм

(13^3/8 × 14^5/8 × 7^3/8 дюйма)

(с подставкой)

Прибл. 339 × 275 × 53 мм

(13^3/8 × 10^7/8 × 2^1/8 дюйма)

(без подставки)

Масса Прибл. 3,7 кг (с подставкой)

Прибл. 2,7 кг

(без подставки)

Plug & Play DDC2B

Принадлежности См. стр. 6.

SDM-S53/S73/S93

Панель ЖКД Тип панели: активная матрица

a-Si TFT

Размер изображения: 17,0

дюймов (SDM-S73)

Размер изображения: 19,0

дюймов (SDM-S93)

Формат входного сигнала

Рабочая частота RGB*

По горизонтали: 28 - 80 кГц

По вертикали: 48 - 75 Гц

Разрешение По горизонтали: макс.1280

точек

По вертикали: макс.1024

строки

Уровни входного сигнала

Видеосигнал RGB

0,7 Vp-p, 75 Ω,

положительный

Сигнал синхронизации

уровень TTL, 2,2 кΩ,

положительный или

отрицательный

(отдельная по горизонтали

и вертикали

или комбинированная

синхронизация)

0,3 Vp-p, 75 Ω,

отрицательная

(Синхронизация по

зеленому)

Требования к источнику питания

100 - 240 В, 50 - 60 Гц,

макс. 1,0 А

Потребляемая мощность

макс. 45 Вт (SDM-S73)

макс. 50 Вт (SDM-S93)

Рабочая температура

5 - 35 °C

Размеры (ширина/высота/глубина)

Дисплей (вертикальный):

Прибл. 367 × 411 × 215 мм

(14 ^1/2 × 16 ^1/4 × 8 ^1/_2 дюйма)

(с подставкой)

(SDM-S73)

(продолжение на следующей странице)

Масса Прибл. 5,4 кг (с подставкой)

(SDM-S73)

Прибл. 6,6 кг (с подставкой)

(SDM-S93)

Прибл. 4,1 кг

(без подставки) (SDM-S73)

Прибл. 5,2 кг

(без подставки) (SDM-S93)

Plug & Play DDC2B

Принадлежности См. стр. 6.

* Рекомендуемый режим синхронизации по горизонтали и вертикали

- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.

- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.

- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

TCO'99 Eco-document
