HASZNÁLATI ÚTMUTATÓ SDMS53 SONY

Alkatrészek és kezelőelemek 5

Üzembe helyezés....6

1. lépés: Csatlakoztassa a videojelkábeleket ..... 6
2. lépés: Csatlakoztassa a tápkábelt ..... 7
3. lépés: Rögzítse a kábeleket, és csukja be a hátsó fedőlapot . . . 8
4. lépés: Kapcsolja be a monitort és a számítógépet ..... 8
5. lépés: A dölésszög beállítása....9

A monitor beállítása....10

Mozgás a menüben 10

A háttérvilágítás beállítása (BACKLIGHT) 11

A kontraszt beállítása (CONTRAST)....11

A kép feketeszintjének beállítása (BRIGHTNESS) ..... 11

A kép élességének és középhelyzetének beállítása (SCREEN) 12

A színhőmérséklet beállítása (COLOR) 13

γ A gamma beállítás módosítása (GAMMA) ..... 14

A menü helyének megváltoztatása (MENU POSITION).....14

A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE) 14

→ A beállított értékek visszaállítása az alapértelmezettre (RESET). 14

Oπ A menük és a kezelőelemek zárolása (MENU LOCK) ..... 14

Műszaki jellemzők....15

Energiatakarékos funkció .... 15

Az áramfogyasztás csökkentése (ECO mód) 15

Automatikus képminőség-beállító funkció ..... 15

Hibaelhárítás .....16

Képernyön megjelenő üzenetek 16

Hibajelenségek és elhárításuk 18

Öndiagnosztikai funkció 20

Műszaki adatok....21

Az elektromos csatlakoztatásra vonatkozó figyelmeztetések

- Használja a készülékkel szállított hálózati tápkábelt. Ha másik tápkábelt használ, ellenőrizze, hogy az megfelel-e a helyi elektromos hálózat követelményeinek.

Az Egyesült Államokban élő vásárlók számára: Ha nem a megfelelő tápkábelt használja, akkor a monitor nem fogja kielégíteni az előírt FCC szabványokat.

Az Egyesült Királyságban élő vásárlók számára: Ha a monitort az Egyesült Királyságban használja, akkor a helyi szabványnak megfelelő hálózati tápkábelt kell használni.

Különböző típusú hálózati dugaszok

100–120 V váltóáram 200–240 V váltóáram csak 240 V váltóáram

A készüléket egy könnyen megközelíthető elektromos aljzat közelében kell elhelyezni.

Elhelyezés

Ne használja vagy tárolja a monitort ott, ahol:

• Ahol a hőmérsékleti értékek szélsőségesek lehetnek, például radiátor, fűtőventilátor közelében, vagy ahol közvetlen napfény éri. Ha a monitor szélsőséges hőmérsékletnek van kitéve, például tűző napon álló autóban vagy fűtőventilátor közelében, akkor deformálódhat a háza, vagy nem fog megfelelően működni.
• Ahol mechanikus rezgések vagy ütés érheti.
• Ahol erős mágneses mezőt keltő berendezés van a közelben, például televízió vagy egyéb háztartási gép.
• Ahol füstös, poros, homokos a környezet, például nyitott ablak vagy bejárati ajtó mellett. Ha a monitort átmenetileg a szabadban használja, akkor tegye meg a szükséges óvintézkedéseket a levegőben szálló por és egyéb szennyeződés elleni védekezéshez. Ellenkező esetben javíthatatlan meghibásodások következhetnek be.

Az LCD képernyő kezelése

• Ne hagyja a monitort olyan pozícióban, hogy az LCD képernyő a nappal szemben álljon, mert károsodhat. Legyen körültekintő, ha a monitort ablak mellé helyezi.
• Ne nyomja vagy karcolja meg az LCD képernyőt. Ne tegyen nehéz tárgyat az LCD képernyőre. Ellenkező esetben a képernyő felülete egyenetlenné válhat, illetve meghibásodhat az LCD panel.
• Ha a monitort hideg helyen használja, akkor a képernyőn visszamaradó képek jelenhetnek meg. Ez nem jelent hibás működést. Ha a hőmérséklet visszaáll a szokásos üzemi értékre, a képernyő működése is helyreáll.
• Ha egy képrészlet hosszú időn keresztül mozdulatlanul jelenik meg, akkor nyomot hagyhat maga után a képernyőn. Ez a visszamaradó kép kis idő múlva eltűnik.
• Működés közben az LCD panel felmelegszik. Ez nem jelent hibás működést.

Megjegyzés az LCD (folyadékkristályos megjelenítő) képernyővel kapcsolatban

Az LCD képernyő gyártása nagy pontosságú technológiával történik. Előfordulhat azonban, hogy fekete vagy világos fénypontok (vörös, kék vagy zöld) és furcsa színes csíkok vagy fények láthatók tartósan az LCD képernyőn. Ez nem jelent hibás működést. (Effektív képpontok: több, mint 99,99%)

Karbantartás

• A monitor tisztítása előtt a tápkábelt húzza ki a konnektorból.
• Az LCD képernyőt puha törlőkendővel tisztítsa meg. Ha üvegtisztító folyadékot használ, akkor ügyeljen arra, hogy a tisztítószer ne tartalmazzon antisztatikus oldatot vagy adalékot, mert megkarcolhatja az LCD képernyő bevonatát.
• A házat, a panelt és a kezelőelemeket híg, semleges hatású tisztítószerrel megnedvesített puha törlókendővel tisztítsa meg. Ne használjon semmiféle dörzsölő anyagot, súrolóport vagy oldószert (pl. alkoholt vagy benzint).
• Ne dörzsölje, érintse vagy nyomja meg a képernyő felületét éles vagy dörzshatású tárgyakkal, például golyóstollal vagy csavarhúzóval. Az ilyen tárgyak megkarcolhatják a képcsövet.
• Fontos megjegyezni, hogy anyagfáradás vagy az LCD képernyő védőbevonatának kopása következhet be, ha a monitort illékony oldószerek, például rovarirtó szerek vagy gőzeik érik, vagy ha a monitor tartósan gumit vagy vinilt tartalmazó anyagokkal érintkezik.

Szállítás

• Áthelyezés közben húzza ki a monitorból az összes kábelt, és fogja meg két kézzel crösen a monitortartó talapzatot vigyázva, hogy a képernyő nehogy megkarcolódjon. Ha leejti a monitort, Ön és a monitor is megsérülhet.
• Amikor a monitort javításra viszi vagy szállítja, használja az eredeti dobozt és csomagolóanyagokat.

A feleslegessé vált monitor elhelyezése

- Ne tegye a feleslegessé vált monitor a háztartási hulladék közé.

- A monitorban lévő fénycső higanyt tartalmaz. A feleslegessé vált monitort a helyi környezetvédelmi hatóság előírásainak megfelelően kell elhelyezni.

Alkatrészek és kezelőelemek

További részletekért lásd a zárójelek között álló oldalszámokat.

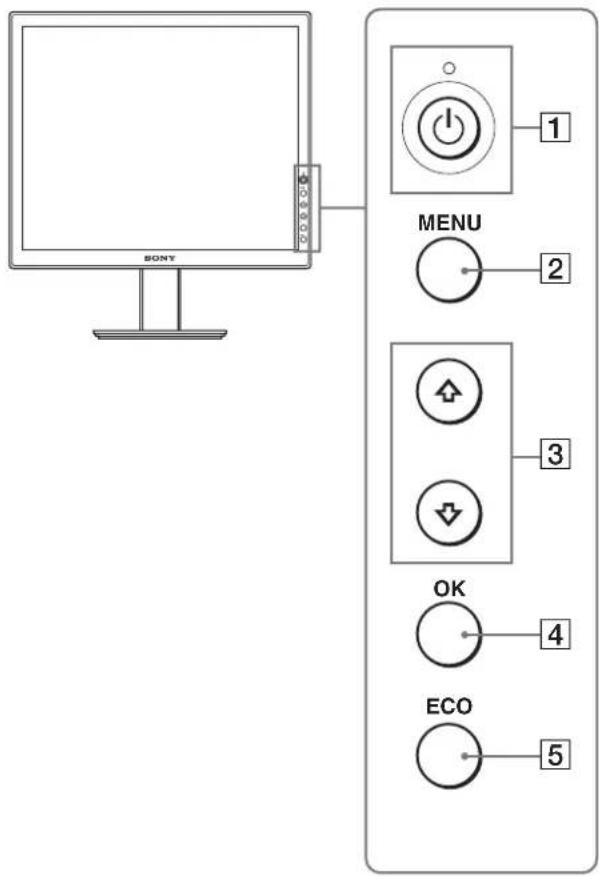

Az LCD monitor előoldala

SONY MENU 1 2 3 OK 4 ECO 5

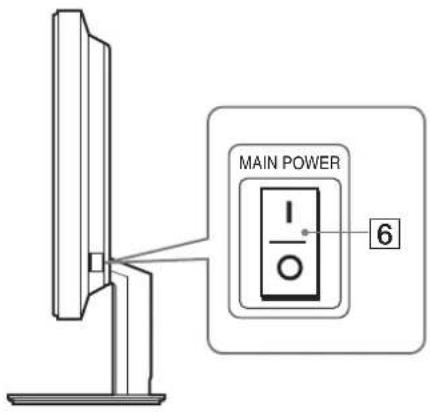

Az LCD monitor oldalról

1 Tápkapcsoló és feszültségjelző lámpa (8., 15., 20. oldal)

Ha a ⏻ feszültségjelző lámpa pirosan világít, ezzel a kapcsolóval lehet bekapcsolni a monitort. A monitor kikapcsolásához nyomja meg újra a kapcsolót.

Ha a ⏻ feszültségjelző lámpa nem világít, nyomja meg a MAIN POWER kapcsolót (6).

②MENU gomb (10., 11. oldal)

Ezzel a gombbal lehet a képernyőmenüt be- és kikapcsolni.

3 ↓/↑ gombok (11. oldal)

Ezekkel a gombokkal lehet a menüpontokat kiválasztani és a beállításokat elvégezni.

4 OK gomb (11. oldal)

Ez a gomb aktiválja a kijelölt menüpontot és a ↓/↑ gombbal végzett beállításokat (3).

5 ECO gomb (15. oldal)

Ezzel a gombbal csökkenthető a monitor áramfogyasztása.

6 MAIN POWER kapcsoló (8. oldal)

Ezzel a kapcsolóval lehet a monitort feszültség alá helyezni, illetve áramtalanítani.

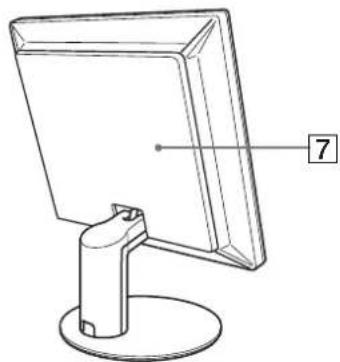

Az LCD monitor hátoldala

7 Hátsó fedőlap (8. oldal)

Nyissa ki ezt a fedólapot, ha csatlakoztatja a kábeleket.

(folytatás)

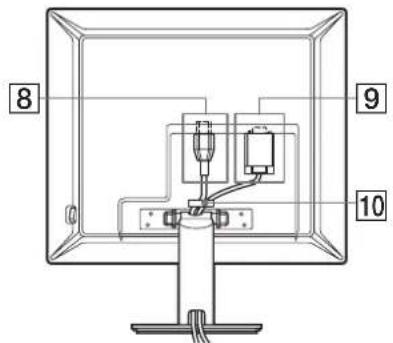

SDM-S53/S73

8 9 10

Ez az ábra az SDM-S53 típusú monitor hátoldalát szemlélteti.

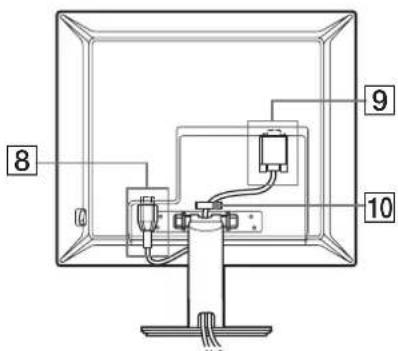

SDM-S93

8 9 10

8 AC IN csatlakozó (7. oldal)

Ide csatlakoztassa a tápkábelt (tartozék).

9 HD15 (RGB) bemenet csatlakozó

Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,700 Vp-p, pozitív) és a szinkronjelek.

10 Kábeltartó (8. oldal)

Ez az alkatrész rögzíti a kábeleket a monitorhoz.

Üzembe helyezés

Mielött használatba venné a monitort, ellenőrizze, hogy benne vannak-e az alábbi tételek a csomagoló dobozban:

• LCD képernyő
• Tápkábel
• HD15-HD15 videojelkábel
- CD-ROM (Windows/Macintosh segédprogram-szoftverek, kezelési útmutató stb.)
• Garanciakártya
• Gyors telepítési útmutató

1. lépés: Csatlakoztassa a videojelkábeleket

A csatlakoztatás előtt kapcsolja ki a monitort és a számítógépet.

Megjegyzések

• Ne érjen hozzá a videojelkábel csatlakozójának tűihez, mert azok elferdülhetnek.
• Vizsgálja meg a HD15 csatlakozó elrendezését, nehogy az erőltetés miatt elhajoljanak a videojelkábel tűi.

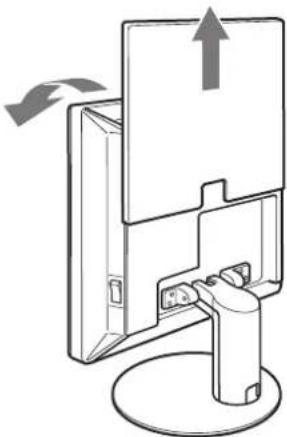

1 Csúsztassa felfelé a hátsó fedőlapot.

2 Döntse elöre a monitort.

Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) felszerelt számítógépet

A mellékelt HD15-HD15 videojelkábellel (analóg RGB) csatlakoztassa a számítógépet a monitor HD 15 bemeneti csatlakozójához (analóg RGB).

Csatlakoztassa a számítógépet az alábbi ábrák szerint.

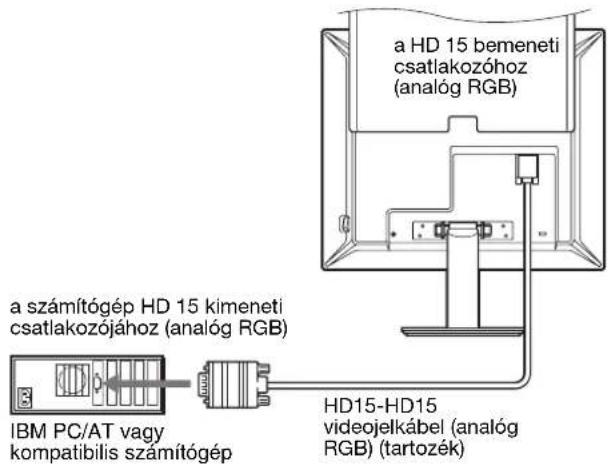

■ Csatlakoztatás IBM PC/AT vagy azzal kompatibilis számítógéphez

a HD 15 bemeneti csatlakozóhoz (analog RGB) a számítógép HD 15 kimeneti csatlakozójához (analog RGB) IBM PC/AT vagy kompatibilis számítógép HD15-HD15 videojelkábel (analog RGB) (tartozék)

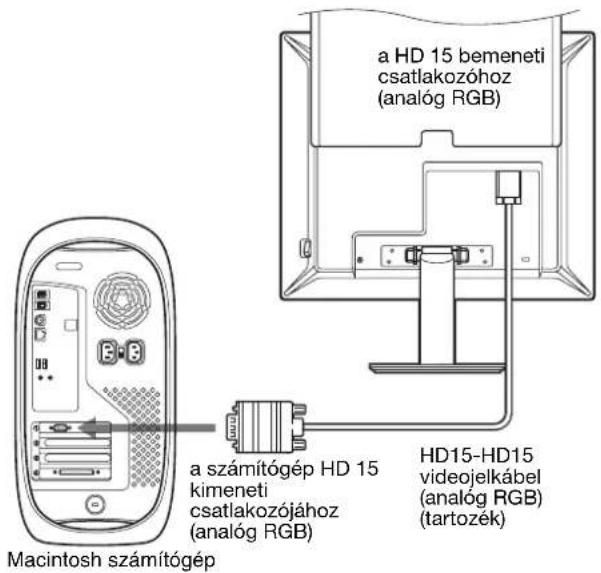

■ Csatlakoztatás Macintosh számítógéphez

a HD 15 bemeneti csatlakozóhoz (analog RGB) a számítógép HD 15 kimeneti csatlakozójához (analog RGB) Macintosh számítógép HD15-HD15 videojelkábel (analog RGB) (tartozék)

Ha a monitort Macintosh számítógéphez csatlakoztatja, akkor használjon adaptert, ha szükséges (nem tartozék). Először a Macintosh adaptert csatlakoztassa a számítógéphez, utána a vidcojelkábelt.

2. lépés: Csatlakoztassa a tápkábelt

1 Csatlakoztassa a mellékelt tápkábelt stabilan a monitor AC IN csatlakozójához.
2 A másik végét dugja be stabilan a konnektorba.

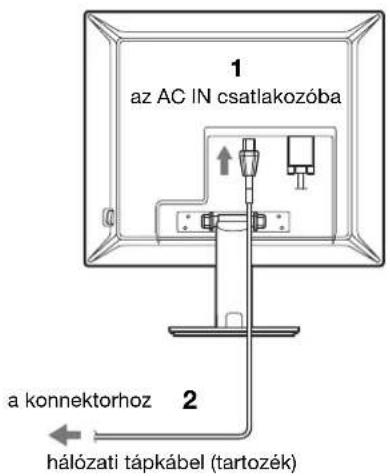

SDM-S53/S73

1 az AC IN csatlakozóba a konnektorhoz 2 hálózati tápkábel (tartozék)

Ez az ábra az SDM-S53 típusú monitor hátoldalát szemlélteti. Ugyanez vonatkozik az SDM-S73 modellre is.

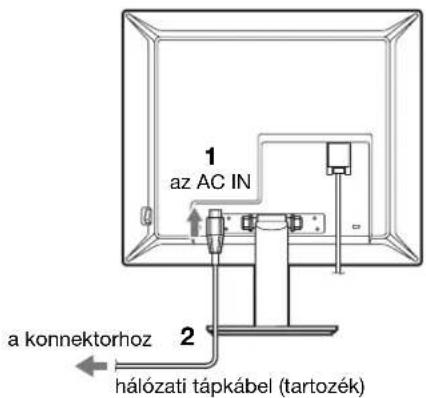

SDM-S93

1 az AC IN 2 a konnektorhoz hálózati tápkábel (tartozék)

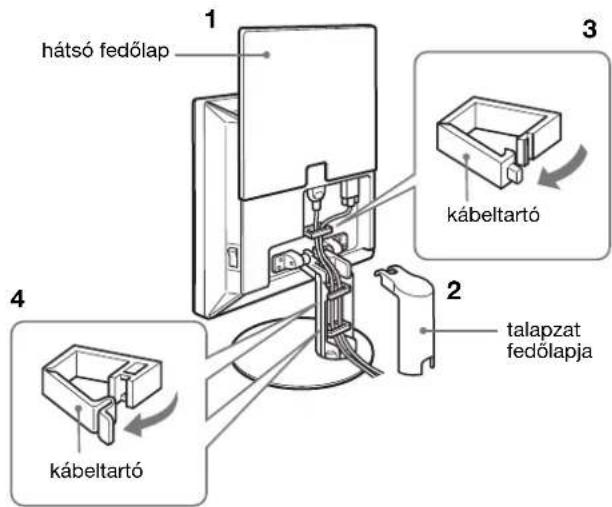

3. lépés: Rögzítse a kábeleket, és csukja be a hátsó fedőlapot

1 Csúsztassa felfelé a hátsó fedőlapot.
2 Vegye le a talapzat fedelét.
3 Rögzítse a tápkábelt és a videojelkábelt a kábeltartóval a készülék házához (SDM-S53/S73). Rögzítse a videojelkábelt a kábeltartóval a készülék házához (SDM-S93).
4 Vezesse be a tápkábelt és a videojelkábelt a talapzatba, és rögzítse öket a kábeltartóval (SDM-S53/S73).

Vezesse be a tápkábelt és a videojelkábelt a talapzat bal oldalán lévő lyukba, és rögzítse őket a belül található kábeltartóval (SDM-S93).

5 Tegye vissza a talapzat fedelét, azután csúsztassa le a hátsó fedőlapot.

Ellenőrizze, hogy a kábelek a talapzat fedelének alján lévő nyíláson jönnek-c ki. A talapzat fedelét csak így lehet rendesen a helyére tenni.

SDM-S53/S73

hátsó fedőlap kábeltartó talapzat fedőlapja

Ez az ábrák az SDM-S53 típusú monitor hátoldalát szemléltetik. Ugyanez vonatkozik az SDM-S73 modellre is.

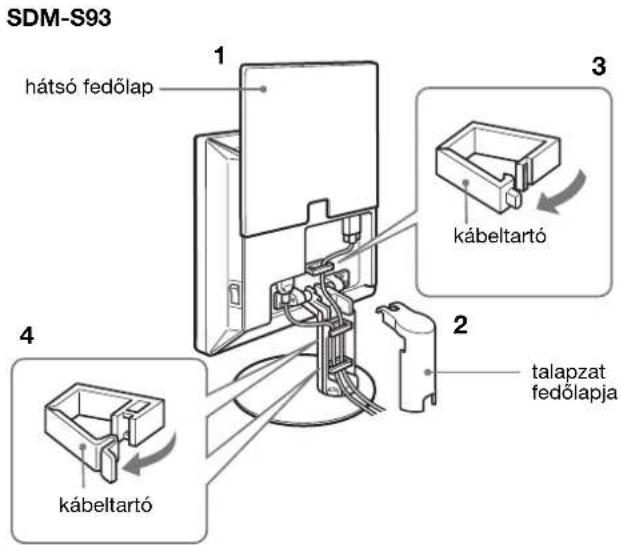

SDM-S93 1 hátsó fedőlap 2 kábeltartó 3 talapzat fedőlapja 4 kábeltartó

4. lépés: Kapcsolja be a monitort és a számítógépet

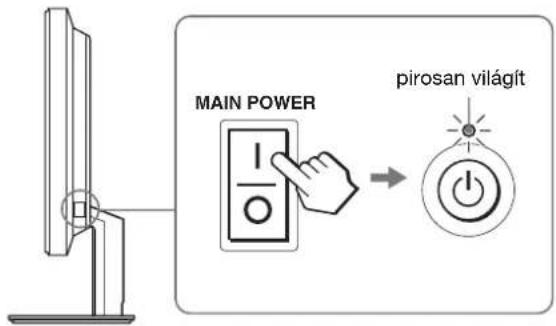

1 Ha a monitor még nincs bekapcsolva, nyomja meg a monitor jobb oldalán található MAIN POWER kapcsolót a I irányába. Ellenőrizze, hogy a ⏻ feszültségjelző lámpa pirosan világít-e.

Megjegyzés

Az új monitorokon a MAIN POWER kapcsoló gyárilag bekapcsolt állásban van (I).

MAIN POWER pirosan világít

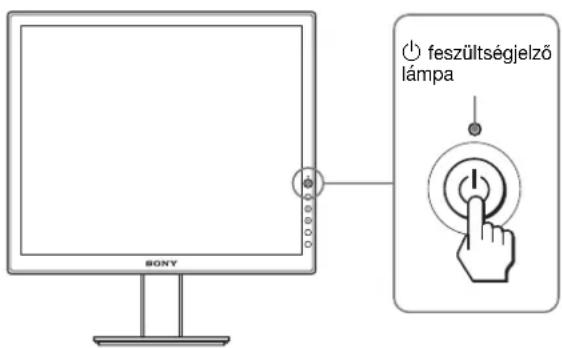

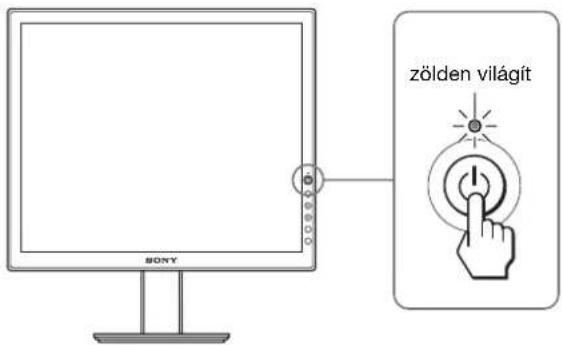

2 Nyomja meg a ⏻ tápkapcsolót a monitor elején, jobb oldalon.

A ⏻ feszültségjelző lámpa zölden világít.

zölden világít SONY

3 Kapcsolja be a számítógépet.

A monitor üzembe helyezése ezzel befejeződött. Ha kell, állítsa be a képet a monitor kezelőgombjaival (10. oldal).

Ha nem jelenik meg kép a képernyőn

• Ellenőrizze, hogy a tápkábel és a videojelkábel megfelelően van-e csatlakoztatva.
• Ha a „NO INPUT SIGNAL“ üzenet jelenik meg a képernyön:

A számítógép energiatakarékos módban működik. Nyomjon le egy billentyút a billentyűzeten, vagy mozgassa az egeret.

- Ha a „CABLE DISCONNECTED” üzenet jelenik meg a képernyön:

Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva.

- Ha az „OUT OF RANGE” üzenet jelenik meg a képernyőn:

Csatlakoztassa ismét a régi monitort. Ezután állítsa be a számítógép grafikus kártyáját az alábbi értéktartományok közé.

	SDM-S53 SDM-S73/S93
Vízszintes frekvencia	28–61 kHz 28–80 kHz
Függőleges frekvencia	48–75 Hz 48–75 Hz
Felbontás	1024 × 768 vagy kisebb	1280 × 1024 vagy kisebb

A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”, 18. oldal.

Nincs szükség külön illesztőprogramokra

A monitor eleget tesz a „DDC” Plug & Play (magától működő) szabványnak, így a számítógép automatikusan kiolvassa a szükséges adatokat. A számítógépre nem kell külön illesztőprogramot telepíteni.

Amikor a monitor csatlakoztatását követően először kapcsolja be a számítógépet, a beállítás varázslója megjelenhet a képernyőn. Ebben az esetben járjon el a képernyőn megjelenő útmutatások szerint. A varázsló automatikusan kijelöli a Plug & Play monitor, amelyet azonnal használhat is.

A függőleges frekvencia 60 Hz-re áll be.

Mivel a monitor villódzása nem feltúnő, elfogadhatja ezt az értéket. Nincs szükség arra, hogy bármilyen nagyobb értékre állítsa be a függólleges frekvenciát.

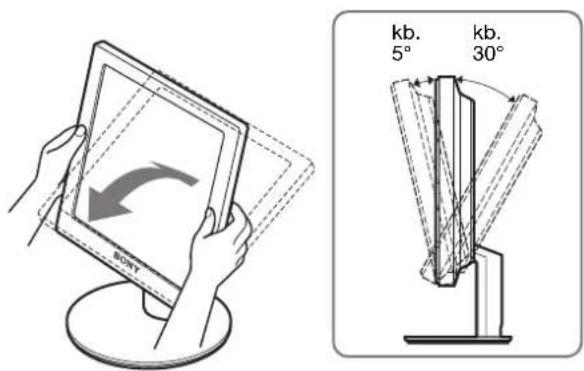

5. lépés: A dőlésszög beállítása

A monitor az alább látható szögtartományban dönthető.

Fogja meg az LCD panel szélét, és állítsa be a dőlésszögeket.

SONY kb. 5° kb. 30°

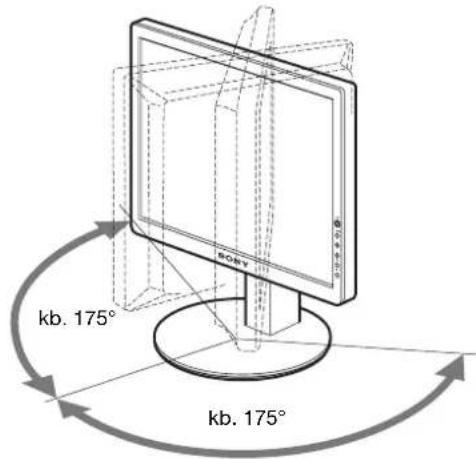

csak SDM-S93

kb. 175° kb. 175°

A monitor kényelmes használata

Igazítsa a monitor látószögét a székének és asztalának magasságához úgy, hogy ne tükrözze vissza a szemébe a ráeső fényeket.

Megjegyzés

A képernyő dölésszögének és magasságának beállításakor lassan, óvatosan járjon el, nehogy a monitor az asztalnak ütődjön.

A monitor beállítása

Mielött módosítaná a beállításokat

Csatlakoztassa a monitort és a számítógépet, és kapcsolja be mindkettőt.

A legjobb eredmény érdekében várjon legalább 30 percig, mielőtt bármit is megváltoztatna.

A képernyőn megjelenő menü segítségével a monitor számos jellemzőjét beállíthatja.

Mozgás a menüben

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn. Lásd a(z) 11. oldalt a MENU gomb használatával kapcsolatos további információkért.

MENU BACKL GHTI 100 1280 1024/60Hz x

A ↓/↑ és az OK gombbal válassza ki a kívánt ikont a főmenüben (fenti ábra). A következő 1\~9 menü jelenik meg. A ↓gombot lenyomva tartva haladjon lefelé, hogy a 9 menü ikonjai megjelenjenek. A ↓/↑ és az OK gombbal kapcsolatos további tudnivalókat lásd: 11. oldal.

1 BACKLIGHT

(11. oldal)

Válassza a BACKLIGHT menüt a háttérvilágítás fényerősségének beállításához.

BACKL GHTI 100 1280 1024/60Hz x

2 CONTRAST Ⓞ (11. oldal)

Válassza a CONTRAST menüt a kép kontrasztjának beállításához.

CONTRAST 100 1280 1024/60 Hz x

3 BRIGHTNESS

(11. oldal)

Válassza a BRIGHTNESS menüt a kép fényerősségének (feketeszint) beállításához.

BR GHTNESSI 100 1280 1024/60Hz EX I MAN

4 SCREEN A (12.

Válassza a SCREEN menüt a kép élességének (fázis/sorköz) vagy középhelyzetének (vízszintes/függőleges hely) beállításához.

oldal)

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60 Hzx

5 COLOR (13. oldal)

Válassza a COLOR menüt a kép színhőmérsékletének igazításához. Ezzel a képernyő tónusait állítja be.

COLOR 9300K 6500K USER LADJUST 1280 1024 60Hz x

6 GAMMA γ (14. oldal)

Válassza a GAMMA menüt, ha a kép színárnyalatait szeretné módosítani.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x EX | MIN

7 MENU POSITION

(14. oldal)

A MENU POSITION menüben a képernyön megjelenő menü helyét lehet módosítani.

MENU POSITION 1280 1024 60 Hz x

8 LANGUAGE

(14. oldal)

A LANGUAGE menüben a menük és üzenetek nyelvét lehet beállítani.

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hz x

⑨ RESET →← (14. oldal)

Visszaállítja a beállításokat az alapértékekre.

RESET OK CANCEL 1280 1024 60Hz x

10 MENU LOCK

(14. oldal)

A véletlen módosítások megelőzése érdekében zárolja a menüvezérlő gombokat.

MENU LOCK ■ ON OFF 1280 1024 60 Hzx OK EX I MENU

■ A MENU, a ↓/↑ gombok és az OK gomb használata

1 Jelenítse meg a fömenüt.

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyön.

2 Válassza ki azt a menüt, amelyben módosításokat szeretne végezni.

Nyomja meg a ↓/↑ gombot a kívánt menü megjelenítéséhez. Az OK gomb megnyomásával válassza ki a menüpontot.

3 Állítsa be a menüt.

A beállításhoz nyomja meg a ↓/↑ gombot, majd az OK gombot.

Ha megnyomja az OK gombot, a beállítást a monitor rögzíti, majd visszatér az előző menübe.

Nyomja meg egyszer a MENU gombot a normál kijelzéshez való visszatéréshez. Ha semmilyen gombot sem nyom meg, a menü kb. 30 másodperc múlva magától eltúnik.

■ A beállítások visszaállítása az alapértékekre

A RESET menü segítségével visszaállíthatja az alapértékeket. Az alapértékek visszaállításával kapcsolatos további tudnivalókért lásd: ➡ (RESET), 14. oldal.

A háttérvilágítás beállítása (BACKLIGHT)

Ha a képernyő túl világos, állítsa be a háttérvilágítást úgy, hogy kellemesebb legyen a szemnek.

Megjegyzés

A háttérvilágításon nem lehet állítani, ha az ECO mód HIGH, MIDDLE vagy LOW (15. oldal).

1 Nyomja meg a MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a |○ (BACKLIGHT) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a BACKLIGHT menü.

3 A ↓/↑ gombbal állítsa be a világítás szintjét, majd nyomja meg az OK gombot.

A kontraszt beállítása (CONTRAST)

Állítsa be a kép kontrasztját.

Megjegyzés

A kontraszton nem lehet állítani, ha az ECO mód HIGH, MIDDLE vagy LOW (15. oldal).

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a Ⓐ (CONTRAST) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a CONTRAST menü.

3 A ↓/↑ gombbal állítsa be a kontrasztot, majd nyomja meg az OK gombot.

☀ A kép feketeszintjének beállítása (BRIGHTNESS)

Állítsa be a kép fényerősségét (feketeszint).

Megjegyzés

A fényerősséget nem lehet állítani, ha az ECO mód HIGH, MIDDLE vagy LOW (15. oldal).

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a Ⓧ (BRIGHTNESS) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyön megjelenik a BRIGHTNESS menü.

3 A ↓/↑ gombokkal állítsa be a fényerösséget, majd nyomja meg az OK gombot.

A kép élességének és középhelyzetének beállítása (SCREEN)

■ Automatikus képminőség-beállító funkció

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn (15. oldal).

Megjegyzés

Amíg engedélyezve van az automatikus képminőség-beállító funkció, csak a ⏻ tápkapcsoló használható.

Ekkor előfordulhat a képernyő villódzása, de ez nem jelent hibás működést. Egyszerűen várjon néhány pillanatot, amíg a beállítás befejeződik.

Ha a monitor automatikus képminőség-beállító funkciója nem állítja be tökéletesen a képet

Az aktuális bemenő jel képminőségének további automatikus beállítására is lehetőség van. (Lásd alább az AUTO című szakaszt.)

Ha még mindig nem kielégítő a képminőség, és be szeretné állítani

Kézzel is be lehet állítani a kép élességét (fázis/sorköz) és helyét (vízszintes/függőleges hely).

Ezek a beállítások a monitor memóriájában eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelet kap.

Előfordulhat, hogy újra el kell végeznie ezeket a beállításokat, ha a számítógép ismételt csatlakoztatását követően megváltozik a bemenő jel.

■ Az aktuális bemenő jel képminőségének további automatikus beállítása (AUTO)

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a Ⓐ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SCREEN menü.

3 Nyomja meg a ↓/↑ gombot az AUTO menü kiválasztásához, majd nyomja meg az OK gombot.

Állítsa be az aktuális bemenő jel képére vonatkozóan a fázist, a sorközt és a vízszintes/függőleges helyet, majd tárolja el a beállításokat.

4 Nyomja meg a ↓/↑ gombot az ➕ menü kiválasztásához, majd nyomja meg az OK gombot.

Újra a menüképernyő jelenik meg.

■ A kép élességének kézi beállítása (PHASE/PITCH)

A képélesség kézi beállítását az alábbiak szerint kell végezni.

1 A számítógépen a felbontást állítsa be 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) értékre.

2 Helyezze be a CD-t.

3 Indítsa el a CD-t, jelölje ki a területet és a modellt, majd jelenítse meg a tesztmintát.

Windows rendszerben

Kattintson a [Utility] → [Windows]/[Win Utility.exe] tételre.

Macintosh rendszerben

Kattintson a [Utility] → [Mac]/[Mac Utility] tételre.

4 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

5 Nyomja meg a ↓/↑ gombot a ⚠ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SCREEN menü.

6 Nyomja meg a ↓/↑ gombot az PHASE menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PHASE menü.

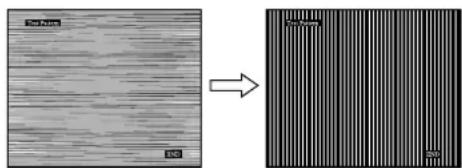

7 Nyomja addig a ↓/↑ gombot, amíg a vízszintes csíkozódás a legkisebb mértéküre nem csökken.

Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak.

8 Nyomja meg a OK gombot.

A képernyőn megjelenik a főmenü.

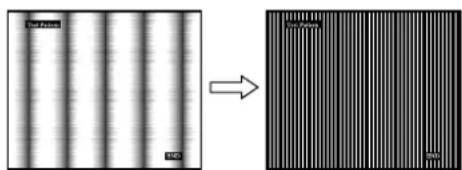

Ha függőleges csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a sorközt a következők szerint.

9 Nyomja meg a ↓/↑ gombot az PITCH menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a PITCH menü.

10 Nyomja addig a ↓/↑ gombot, amíg el nem tünnek a függőleges csíkok.

Állítsa be úgy a monitort, hogy a függőleges csíkok eltűnjenek.

11 Kattintson a képernyőn látható END gombra a tesztminta kikapcsolásához.

12 Nyomja meg a OK gombot.

Lépjen vissza a SCREEN menübe.

13 Nyomja meg a ↓/↑ gombot az → menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

■ A kép helyének kézi beállítása (H CENTER/V CENTER)

Ha a kép nem a képernyő közepén jelenik meg, akkor állítsa be a kép középhelyzetét az alábbiak szerint.

1 A számítógépen a felbontást állítsa be 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) értékre.

2 Helyezze be a CD-t.

3 Indítsa el a CD-t, jelölje ki a területet és a modellt, majd jelenítse meg a tesztmintát. Windows rendszerben

Kattintson a [Utility] → [Windows]/[Win Utility.exe] tételre.

Macintosh rendszerben

Kattintson a [Utility] → [Mac]/[Mac Utility] tételre.

4 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

5 Nyomja meg a ↓/↑ gombot a ⚠ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SCREEN menü.

6 Nyomja meg a ↓/↑ gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a H CENTER vagy a V CENTER menü.

7 Állítsa a képernyőn középre a tesztmintát a ↓/↑ gombbal.

8 Kattintson a képernyőn látható END gombra a tesztminta kikapcsolásához.

9 Nyomja meg a OK gombot.

Lépjen vissza a SCREEN menübe.

10 Nyomja meg a ↓/↑ gombot az ➕ menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

A színhőmérséklet beállítása (COLOR)

A kép fehér színének színhőmérsékletét kiválaszthatja az alapértelmezett színhőmérséklet-beállítások közül is. Ha kívánja, a színhőmérséklet finomhangolását is elvégezheti.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a ☐ (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü.

3 Nyomja meg a ↓/↑ gombot a kívánt színhőmérséklet kiválasztásához, majd nyomja meg az OK gombot.

A világos színek kékes árnyalatból vöröses árnyalatba mennek át, ha a színhőmérsékletet 9 300K értékről 6 500K értékre csökkenti.

■ A színhőmérséklet finomhangolása (USER ADJUSTMENT)

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a ☐ (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü.

3 Nyomja meg a ↓/↑ gombot az „ADJUST” menüpont kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a színhőmérséklet finomhangoló menüje.

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz/

4 A ↓/↑ gomb megnyomásával válassza ki az R (vörös) vagy B (kék) értéket, majd nyomja meg az OK gombot. Most a ↓/↑ gomb megnyomásával állítsa be a színhőmérsékletet, majd nyomja meg az OK gombot.

Mivel ez a művelet a színhőmérsékletet úgy változtatja meg, hogy az R és a B összetevő értékét a G (zöld) összetevőhöz viszonyítva növeli vagy csökkenti, a G összetevő értéke rögzítve van.

5 Nyomja meg a ↓/↑ gombot a ➕ menü kiválasztásához, majd nyomja meg az OK gombot.

Az új színbeállítások beíródnak a memóriába a USER ADJUSTMENT értékeként, és automatikusan betöltődnek, ha a USER menüpontot választja. A képernyőn megjelenik a főmenü.

γ A gamma beállítás módosítása (GAMMA)

A képernyőn megjelenő kép színárnyalatait egyeztetheti a kép eredeti színárnyalataival.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a γ (GAMMA) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a GAMMA menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

A menü helyének megváltoztatása (MENU POSITION)

A menüt át lehet helyezni, ha az éppen eltakar egy képernyön megjelenő képet.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a (MENU POSITION) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a MENU POSITION menü.

3 Nyomja meg a ↓/↑ gombot a kívánt hely kiválasztásához, majd nyomja meg az OK gombot. A menü 9 különböző helyen jelenhet meg.

A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE)

Meg lehet választani a monitor menüinek és a kiírt üzeneteknek a nyelvét.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a (LANGUAGE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a LANGUAGE menü.

3 A ↓/↑ gomb megnyomásával válassza ki a kívánt nyelvet, majd nyomja meg az OK gombot.

• ENGLISH: angol
  • FRANÇAIS: francia
  • DEUTSCH: német
  • E S P A ÑOL: spanyol
  • ITALIANO: olasz
  • NEDERLANDS: holland
  • SVENSKA: svéd

• РУССКИЙ: о г о
- 日本語: j a p á n
• 中伽ai

→← A beállított értékek visszaállítása az alapértelmezettre (RESET)

Visszaállítja a beállításokat az alapértékekre.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a … (RESET) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a RESET menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot. • OK: Az összes beállított érték visszaállítása az alapértelmezettre. A LANGUAGE) beállításra ez a funkció nincs hatással. • CANCEL: A visszaállítás megszakítása és visszatérés a menühöz.

O—A menük és a kezelőelemek zárolása (MENU LOCK)

A véletlen módosítások megelőzése érdekében zárolja a menüvezérlő gombokat.

1 Nyomja meg a MENU gombot.
A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a On (MENU LOCK) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a MENU LOCK menü.

3 A ↓/↑ gombbal jelölje ki az ON vagy az OFF értéket, majd nyomja meg az OK gombot.

- ON: Csak a ⏻ tápkapcsoló fog működni. Ha bármi más műveletet próbál végezni, a 📞 (MENU LOCK) ikon jelenik meg a képernyőn.

- OFF: A Ⓞ(MENU LOCK) kikapcsolása. Ha a Ⓞ(MENU LOCK) ON értékre van állítva, akkor a MENU gomb mcgnyomásakor a Ⓞ(MENU LOCK) menüpont jelenik meg.

Műszaki jellemzők

Energiatakarékos funkció

Ez a monitor megfelel a VESA, az ENERGY STAR és a NUTEK energiatakarékosságra vonatkozó irányelveinek. Ha a monitor olyan számítógéphez vagy grafikus kártyához van csatlakoztatva, amely megfelel a DPMS (Display Power Management Signaling) előírásainak, akkor a monitor automatikusan csökkenti a teljesítményfelvételt, az alábbiak szerint.

SDM-S53

Energiamód Teljesítményfelvétel ⏻		feszültségjelző lámpa
normál működés	25 W (max.) zöld
aktív kikapcsolt* (mélyen alvó)**	1 W (max.) narancssárga
kikapcsolva 1 W (max.) piros
nincs áram alatt	0 W nem ég

SDM-S73

Energiamód Teljesítményfelvétel		feszültségjelző lámpa
normálműködés	45 W (max.) zöld
aktívkikapcsolt*(mélyenalvó)**	1 W (max.) narancssárga
kikapcsolva 1 W (max.) piros
nincs áramalatt	0 W nem égalatt

SDM-S93

Energiamód Teljesítményfelvétel		feszültségjelző lámpa
normálműködés	50 W (max.) zöld
aktívkikapcsolt*(mélyenalvó)**	1 W (max.) narancssárga
kikapcsolva 1 W (max.) piros
nincs áramalatt	0 W nem égalatt

* Amikor a számítógép „aktív kikapcsolt” üzemmódba lép, megszűnik a bemenő jel, és a NO INPUT SIGNAL (NINCS BEMENŐ JEL) üzenet jelenik meg a képernyőn. 5 másodperc elteltével a monitor energiatakarékos üzemmódba lép.
** A „mélyen alvó” energiatakarékos üzemmódot az Environmental Protection Agency nevű szervezet definiálta.

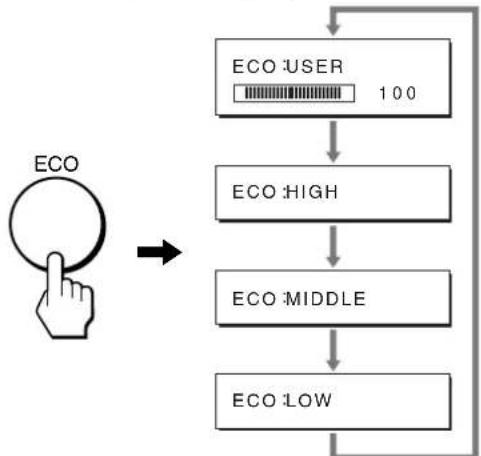

Az áramfogyasztás csökkentése (ECO mód)

A monitor elején található ECO gomb megnyomásával kiválasztható a képernyő fényereje.

Ahogy az egyes üzemmódok megjelennek a képernyőn, a képernyő fényerőssége aszerint változik. A menü a fényerősség állítása után kb. 5 másodperccel magától eltűnik.

A képernyő fényerőssége és ezzel együtt az energiafogyasztás ebben az irányban csökken: HIGH, MIDDLE, LOW.

A képernyő fényerősségének alapértelmezett beállítása „USER”.

„USER” módnál a háttérvilágítás szintje a ↓/↑ gombbal állítható ugyanúgy, mint a BACKLIGHT menüben.

MEGJEGYZÉS

A BACKLIGHT, a CONTRAST és a BRIGHTNESS menüpont csak akkor választható, ha az ECO mód beállítása „USER” (11. oldal).

Automatikus képminőség-beállító funkció

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn.

(folytatás)

Az üzemmód gyári beállítása

Amikor bemenő jel érkezik a monitorra, a monitor a jel alapján automatikusan kiválasztja a memóriájában gyárilag előre beállított és tárolt módok valamelyikét, hogy jó minőségű képet jelenítsen meg a képernyő közepén. Ha a bemenőjel egyezik egy gyárilag előre beállított móddal, akkor a kép automatikusan megjelenik a képernyőn a megfelelő alapértelmezett beállításokkal.

Ha a bemenőjel nem egyezik egy gyárilag előre beállított móddal

Ha a monitorra olyan bemenőjel érkezik, amelyik nem egyezik egyetlen gyárilag előre beállított móddal sem, akkor magától bekapcsol a monitor automatikus képminőségbeállító funkciója, amely biztosítja, hogy tiszta kép jelenjen meg a képernyőn (az alábbi monitorfrekvenciatartományokon belül):

Vízszintes frekvencia: 28–61 kHz (SDM-S53) 28–80 kHz (SDM-S73/S93)

Függőleges frekvencia:48–75 Hz Ebből adódóan, amikor először érkezik a monitorra olyan bemenő jel, amely nem felel meg a gyárilag beállított módok egyikének sem, a monitornak a szokásoshoz képest hosszabb időre lehet szüksége a kép megjelenítéséhez a képernyőn. A monitor az alkalmazkodáshoz szükséges adatokat automatikusan tárolja a memóriájában, és amikor a következő alkalommal ilyen jeleket kap, ugyanúgy fog működni, mintha a gyárilag beállított módok valamelyikének megfelelő jelet kapna.

Ha a kép helyét, fázisát és sorközét kézzel állítják

Bizonyos bemenő jelek esetén előfordulhat, hogy a monitor automatikus képminőség-beállító funkciója nem állítja be tökéletesen a kép helyét, fázisát és sorközét. Ilyen esetben kézi úton végezhetők el ezek a beállítások (12. oldal). Ha kézzel adja meg ezeket a beállításokat, akkor a beállítások a monitor memóriájában felhasználói (USER) módként eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelek érkeznek.

Megjegyzés

Amíg engedélyezve van az automatikus képminőség-beállító funkció, csak a ⏻ tápkapcsoló használható. Ekkor előfordulhat a képernyő villódzása, de ez nem jelent hibás működést. Egyszerűen várjon néhány pillanatot, amíg a beállítás befejeződik.

Hibaelhárítás

Mielőtt műszaki segítséget kérne, olvassa el az alábbi részt.

Képernyőn megjelenő üzenetek

Ha valamilyen probléma van a bemenő jellel, akkor az alábbi üzenetek valamelyike jelenik meg a képernyőn. A probléma megoldásához lásd: „Hibajelenségek és elhárításuk”, 18. oldal.

Ha az „OUT OF SCAN RANGE” (letapogatási tartományon kívül) üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy a bemenő jel nem felel meg a monitor paramétereinek. Ellenőrizze a következőket. A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”, 18. oldal.

Ha „xxx.x kHz/xxx Hz” jelenik meg

Ez azt jelzi, hogy a vízszintes vagy a függőleges frekvencia nem felel meg a monitor paramétereinek. A számok az aktuális bemenő jel vízszintes és függőleges frekvenciáját mutatják.

INFORMATNO OUT OF RANGE xxxx.xkHz/xxxxz

Ha „RESOLUTION > 1024 × 768" jelenik meg (SDM-S53)

Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1024 × 768 vagy kisebb).

Ha „RESOLUTION > 1280 × 1024" jelenik meg (SDM-S73/S93)

Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1280 × 1024 vagy kisebb).

DINFORMATNO OUT OF RANGE RESOLUTION > 1280X1024

Ha a „NO INPUT SIGNAL” (nincs bemenő jel) üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy nincs bemenő jel.

INFORMATION NO INPUT SIGNAL GO TO POWER SAVE

"GO TO POWER SAVE"

A monitor az üzenet megjelenése után kb. 5 másodperccel átkapcsol energiatakarékos módba.

Ha a „CABLE DISCONNECTED” (nincs csatlakoztatva kábel) üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy a videojelkábel ki lett húzva.

Hibajelenségek és elhárításuk

Ha a problémát a csatlakoztatott számítógép vagy egyéb készülék okozza, akkor nézze át a csatlakoztatott készülék használati útmutatóját.

Használja az öndiagnosztikai funkciót (20. oldal), ha az alábbi javaslatok nem segítenek megoldani a problémát.

Jelenség Ellenőrizze az alábbiakat
Nincs kép
Ha a ⏻ feszültségjelző lámpa nem világít, vagy ha a ⏻ feszültségjelző lámpa nem gyullad ki, amikor megnyomja a ⏻ tápkapcsolót	Ellenőrizze, hogy a tápkábel jól van-e csatlakoztatva.Ellenőrizze, hogy a monitor MAIN POWER kapcsolója be van-e kapcsolva (8. oldal).
Ha a ⏻ feszültségjelző lámpa pirosan világít	Ellenőrizze, hogy a ⏻ tápkapcsoló bekapcsolt állásban van-e.
Ha a ⏻ feszültségjelző lámpa zölden világít vagy narancssárgán villog	Használja az öndiagnosztikai funkciót (20. oldal).
Ha a CABLE DISCONNECTED (NINCS CSATLAKOZTATVA KÁBEL) üzenet jelenik meg a képernyőn	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (6. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.A tartozékként kapott videojelkábel van csatlakoztatva? Ha nem a tartozékként megkapott videojelkábelt csatlakoztatja, akkor a CABLE DISCONNECTED (nincs csatlakoztatva kábel) üzenet jelenhet meg a képernyőn. Ez nem jelent hibás működést.
Ha a NO INPUT SIGNAL (NINCS BEMENŐ JEL) üzenet jelenik meg a képernyőn, vagy a ⏻ feszültségjelző lámpa narancssárgán, vagy felváltva zölden és narancssárgán világít	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (6. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákA számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.Ellenőrizze, hogy helyesen van-e beillesztve a grafikus kártya.Ellenőrizze, hogy a számítógép be van-e kapcsolva.Indítsa újra a számítógépet.
Ha az OUT OF SCAN RANGE (letapogatási tartományon kívül) üzenet jelenik meg a képernyőn (16. oldal)	A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákEllenőrizze, hogy a videojel frekvenciatartománya a monitor megengedett tartományán belül van-e. Ha egy régi monitor cserél le erre a monitorra, akkor csatlakoztassa ismét a régi monitor, és állítsa be számítógép grafikus kártyájának frekvenciáját az alábbiak szerint:Vízszintes: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Függőleges: 48 – 75 HzFelbontás: 1024 × 768 vagy kisebb (SDM-S53), 1280 × 1024 vagy kisebb (SDM-S73/ S93)
Windows rendszerben	Ha egy régi monitor cserélt le erre a monitorra, akkor csatlakoztassa ismét a régi monitor, és járjon cl az alábbiak szerint. Válassza a Windows illesztőprogram- választó képernyőjén „SONY” tételt a „Gyártók” listában, és az „SDM-S53,” „SDM-S73” vagy „SDM-S93” tételt a „Modellek” listában. Ha a monitormodell neve nem található a „Modellek” listában, válassza ki a „Plug & Play” tételt.
Macintosh rendszerben	Ha a monitor Macintosh számítógéphez csatlakoztatja, akkor használjon adaptert, ha szükséges (nem tartozék). Először a Macintosh adaptert csatlakoztassa a számítógéphez, utána a videojelkábelt.
Jelenség	Ellenőrizze az alábbiakat
Villódzó, ugráló, remegő vagy zavaros kép	• Állítsa be a sorközt és a fázist (12. oldal).• Keressen meg és küszöböljön ki minden lehetséges elektromos vagy mágneses mezőt gerjesztő készüléket. például másik monitort, lézernyomtatót, elektromos ventilátort, neonlámpát vagy tévékészüléket.• Próbálja másik, lehetőség szerint más áramkörhöz tartozó váltakozó feszültségű hálózati aljzathoz csatlakoztatni a monitort.■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A grafikus kártya kézikönyvében nézzen utána a helyes monitorbeállításnak.• Ellenőrizze, hogy a grafikus módot (VESA, Macintosh 19" Color stb.) és a bemenő jel frekvenciáját támogatja-e a monitor. Még abban az csetben is, ha a frekvencia a kívánt tartományon belül van, egyes grafikus kártyáknak olyan szinkronizáló impulzusuk lehet, amely túlságosan rövid a monitor megfelelő szinkronizálásához.• Állítsa be a számítógép frissítési gyakoriságát (függőleges frekvenciáját) úgy, hogy a lehető legjobb képet kapja.
Homályos a kép	• Állítsa be a fényerősséget és a kontrasztot (11. oldal).• Állítsa be a sorközt és a fázist (12. oldal).■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• Állítsa a felbontást a számítógépen 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93) értekre.
Szellemképes a kép	• Iktassa ki a videokábel meghosszabbítását és/vagy a videojel-elosztó dobozt.• Ellenőrizze, hogy mindegyik csatlakozó stabilan van-e a foglalatába dugva.
Nincs középen a kép, vagy nem megfelelő méretű	• Állítsa be a sorközt és a fázist (12. oldal).• Állítsa be a kép helyét (13. oldal). Ne feledje, hogy egyes vidcomódokban a kép nem tölti ki a képernyő teljes felületét.
Túl kicsi a kép	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• Állítsa a felbontást a számítógépen 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93 ) értekre.
Sötét a kép • Állítsa be a háttérvilágítást (11. oldal).• Állítsa be a fényerősséget (11. oldal).• Állítsa be a fényerősséget A „GAMMA” menüben (14. oldal).• A monitor bekapcsolását követően több perc is eltelik, amíg világos lesz a kijelző.• A képernyő a kiválasztott ECO módtól függően elsötétülhet.
Hullámos vagy elliptikus minta (moaré) látható	• Állítsa be a sorközt és a fázist (12. oldal).
Nem homogének a színek	• Állítsa be a sorközt és a fázist (12. oldal).
A fehér nem fehérnek látszik	• Állítsa be a színhőmérsékletet (13. oldal).
A monitor gombjai nem működnek (óken jelenik meg a képernyőn)	• Ha a „MENU LOCK” ON (be) állásban van, állítsa át OFF (ki) értékre (14. oldal).
Egy idő után kikapcsol a monitor	■ A csatlakoztatott számítógép vagy egyéb készülék által okozott problémák• Kapcsolja ki a számítógép energiatakarékos módját.
A készülék áramtalanítása után a ⏻ feszültségjelző lámpa egy ideig még világít	• Ha a monitor feszültség alatt van, de a ⏻ tápkapcsoló nincs benyomva, vagy ha a monitor energiatakarékos üzemmódban van, akkor a MAIN POWER kapcsoló kikapcsolása után a ⏻ feszültségjelző lámpa nem alszik ki azonnal. Ez nem jelent hibás működést.

(folytatás)

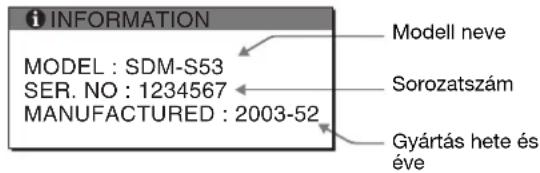

A monitor adatainak megjelenítése

Miközben videojel érkezik a monitorra, nyomja meg, és 5 másodpercnél hosszabb ideig tartsa lenyomva a MENU gombot, hogy megjelenjen a monitor tájékoztató ablaka.

Nyomja meg még egyszer a MENU gombot, és az ablak eltűnik.

MENU

Példa

i INFORMATION MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Modell neve Sorozatszám Gyártás hete és éve

Ha valamilyen hibát nem sikerül megszüntetni, hívja fel a Sony márkakereskedőt, és adja meg számára a következő adatokat:

• Modell neve: SDM-S53, SDM-S73 vagy SDM-S93
- Sorozatszám
• A probléma pontos leírása
• A vásárlás idópontja
- A számítógép és a grafikus kártya neve és paraméterei

Öndiagnosztikai funkció

A monitorba be van építve egy öndiagnosztikai funkció. Ha valamilyen probléma van a monitorral vagy a számítógéppel/ gépekkel, akkor a képernyő elsötétül, és a ⏻ feszültségjelző lámpa zölden világít vagy narancssárgán villog. Ha a ⏻ feszültségjelző lámpa narancssárgán világít, akkor a számítógép energiatakarékos üzemmódban van. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

feszültségjelző lámpa SONY

Ha a kép eltűnik a képernyőről és a ⏻ feszültségjelző lámpa zölden világít

1 Kapcsolja ki a ⏻ tápkapcsolót, és húzza ki a monitorból a videojelkábelt.
2 Kapcsolja be a monitort a ⏻ tápkapcsoló megnyomásával.

Ha mind a négy színsáv (fehér, vörös, zöld és kék) megjelenik, akkor a monitor helyesen működik.

Csatlakoztassa ismét a videojelkábelt, és ellenőrizze a számítógép/gépek működését.

Ha a színsávok nem jelennek meg, akkor feltehetően meghibásodott a monitor. Tájékoztassa a Sony márkakereskedőt a monitor állapotáról.

Ha a kép eltűnik a képernyőről és a ⏻ feszültségjelző lámpa narancssárgán villog

Nyomja meg kétszer a ⏻ tápkapcsolót a monitor ki-, majd bekapcsolásához.

Ha a ⏻ feszültségjelző lámpa zöld fénnyel gyullad ki, akkor a monitor helyesen működik.

Ha a ⏻ feszültségjelző lámpa továbbra is villog, akkor feltehetően meghibásodott a monitor. Számolja meg a ⏻ feszültségjelző lámpa narancssárga színű felvillanásai között eltelt másodperceket, és tájékoztassa a Sony márkakereskedőt a monitor állapotáról. Előtte azonban jegyezze fel a monitor típusát és sorozatszámát. Jegyezze fel a számítógép és a grafikus kártya gyártóját és típusát is.

Műszaki adatok

SDM-S53

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 15,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28–61 kHz

Függőleges: 48–75 Hz

Felbontás Vízszintes: max. 1024 képpont

Függőleges: max. 768 sor

Bemeneti jelszintek RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ,

pozitív vagy negatív

(Külön vízszintes és

függőleges, vagy kompozit

szinkron)

0,3 Vp-p, 75 Ω, negativ

(szinkron a zöld szín alapján)

Tápfeszültség 100–240 V, 50–60 Hz,

Max. 0,6 A

Teljesítményfelvétel Max. 25 W

Üzemi hömérséklet 5–35 °C

Méretek (szélesség/magasság/mélység)

Monitor (állítva):

Kb. 339 × 370 × 186 mm

(13^3/8× 14^5/8× 7^3/8 hüvelyk)

(talapzattal együtt)

Kb. 339 × 275 × 53 mm

(13^3/8× 10^7/8× 2^1/8 hüvelyk)

(talapzat nélkül)

Súly Kb. 3,7 kg (8 lb 2 oz)

(talapzattal együtt)

Kb. 2,7 kg (5 lb 15 oz)

(talapzat nélkül)

Plug & Play DDC2B

Tartozékok Lásd a(z) 6. oldalt.

SDM-S73/S93

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 17,0 hüvelyk (SDM-S73)

Képméret: 19,0 hüvelyk (SDM-S93)

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28–80 kHz

Felbontás Vízszintes: max. 1280 képpont

Függöleges: max. 1024 sor

Bemeneti jelszintek RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ,

pozitív vagy negatív

(Külön vízszintes és

függőleges, vagy kompozit

szinkron)

0,3 Vp-p, 75 Ω, negatív

(szinkron a zöld szín alapján)

Tápfeszültség 100–240 V, 50–60 Hz,

Max. 1,0 A

Teljesítményfelvétel Max. 45 W (SDM-S73)

Max. 50 W (SDM-S93)

Üzemi hömérséklet 5–35 °C

Méretek (szélesség/magasság/mélység)

Monitor (állítva):

Kb. 367 × 411 × 215 mm

(14^1/2× 16^1/4× 8^1/2h )

(talapzattal együtt) (SDM-S73)

Kb. 412 × 445 × 234 mm

(16^1/4× 17^5/8× 9^1/4 hivelyk)

(talapzattal együtt) (SDM-S93)

Kb. 367 × 315 × 60 mm

(14^1/2× 12^1/2× 2^3/8 hüvelyk)

(talapzat nélkül) (SDM-S73)

Kb. 412 × 350 × 64 mm

(16^1 / 4× 13^7 / 8× 2^5 / 8 hivelyk)

(talapzat nélkül) (SDM-S93)

Súly Kb. 5,4 kg (11 lb 14 oz)

(talapzattal együtt) (SDM-S73)

Kb. 6,6 kg (14 lb 8 oz)

(talapzattal együtt) (SDM-S93)

Kb. 4,1 kg (9 lb)

(talapzat nélkül) (SDM-S73)

Kb. 5,2 kg (11 lb 7 oz)

(talapzat nélkül) (SDM-S93)

Plug & Play DDC2B

Tartozékok Lásd a(z) 6. oldalt.

(folytatás)

* Javasolt függőleges és vízszintes szinkronizálási mód

• A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 μs-nál (a kettő közül a nagyobb érvényes).
• A vízszintes kioltás szélességének meg kell haladnia a 2,5 μs-ot.
• A függőleges kioltás szélességének meg kell haladnia a 450 μs-ot.

A kialakítás és a műszaki adatok külön értesítés nélkül változhatnak.

TCO'99 Eco-document
