約175° 約175°

電源電圧 使用電源： AC100\~240V/50-60Hz

选择屏幕菜单语言（LANGUAGE）……14

→←将调整数据重设为缺省值 复原 ).... 14

锁定菜单和控制器（菜单锁定）……14

技术特点 15

节电功能 15

降低功率消耗（ECO 模式） 15

自动图像质量调整功能 15

故障排除 16

屏幕信息 16

故障现象和排除方法 18

白检功能 20

规格 21

•M ACTIXTOSH 是苹果计算机公司在美国和其他国家的注册商标。
- Windows ^® 是微软公司在美国或其他国家的注册商标。
- IBM PC/AT 和 VGA 是美国 TBM 公司的注册商标。
• VESA 和 DDC ^TM 是影像电子标准协会的商标。
- ENERGY STAR 是美国注册标志。
- Adobe 和 Acrobat 是 Adobe Systems Incorporated 的商标。
·本说明书中提及的所有其他产品名称都可能是其有关公司的商标或注册商标。
- 此外，在本说明书中并未每次都标示“IM”和“⑥”。

使用前须知注意事项

有关电源连接的警告事项

- 请使用附带的电源线。如果使用其它的电源线，务必与当地的电源匹配。

对于美国用户

如果没有使用合适的电源线,该监视器将无法遵循 FCC (美国通信委员会)的强制性标准。

对于英国用户

如果在英国使用本监视器，请务必使用与英国电源相匹配的电源线。

插头类型范例

100V - 120V 交流电 200V - 240V 交流电 240V 交流电

设备必须安装在容易插拔的电源插座附近。

安装

请勿在下列场所安装或放置监视器：

• 受高温影响的地方，例如靠近暖气管、热气管道或直射阳光下。监视器若受到高温影响，如停泊在阳光下的汽车内或靠近热气管道，会引起罩壳变形或故障。
  · 会受到机械振动或冲击的地方。
• 靠近会产生强磁场的设备，如电视机或各种其它家庭设备。
• 受大量灰尘、垃圾或沙尘影响的地方，例如靠近开着的窗或门等等。如果临时放置在户外必须采取足够的预防措施防止掉落的灰尘和垃圾。否则会产生不可修复的故障。

使用液晶显示屏

• 切勿将液晶显示屏面向太阳放置，太阳光会损坏液晶显示屏。在将监视器放置在窗口边时请当心。
• 切勿推或擦伤液晶显示屏。切勿将重物放在液晶显示屏上。这可能导致屏幕失去均匀性或造成液晶显示板故障。
• 如果在寒冷的地方使用本监视器，屏幕上会出现残影。这并不是故障。当温度上升到正常操作温度时屏幕即会恢复正常。
• 如果长时间显示静止图像，可能会暂时出现残影。残影最终会消失。
• 液晶显示板在使用时会变热。这并不是故障。

液晶显示注意事项（Liquid Crystal Display）

请注意，液晶显示屏是由高精密技术制成但在液晶显示屏上可能经常会出现黑点或发光亮点（红色、蓝色或绿色）还可能出现不规则的彩色条纹或亮度这并不是故障。

(有效点:99.99%以上)

保养

• 清洁监视器之前，请先拔掉电源线。
• 请用软布清洁液晶显示屏。如果使用玻璃清洁液，切勿使用任何含有抗静电溶剂或类似的添加剂，因为这可能损伤屏幕的涂层。
• 请用软布蘸柔性洗涤剂溶液清洁机壳、面板和控制钮。不可使用任何类型的砂纸、研磨粉或酒精苯等溶剂。
• 不可用圆珠笔或螺丝起子等尖锐物体去摩擦、触碰或敲打屏幕表面，因为这可能会划伤显示管。
• 请注意，如果监视器接触到如杀虫剂等挥发性溶剂，或者长期接触到橡胶或乙烯基材料，则可能导致材料退化或液晶显示屏涂层退化。

搬运

• 当要搬运监视器时，请先断开监视器上连接的所有电缆，并抓紧液晶监视器的两边，注意不要划伤屏幕。如果监视器掉落，则您可能受伤或损坏监视器。
• 送修或搬运本监视器时，请利用原纸箱和包装材料。

监视器的废弃

• 切勿将本监视器作为普通家庭废弃物处理。
• 本监视器所使用的荧光管含有水银。本监视器的处理必须按照您当地卫生权力机构的法规执行。

识别部件和控制钮

详细内容请参照括弧内的页数。

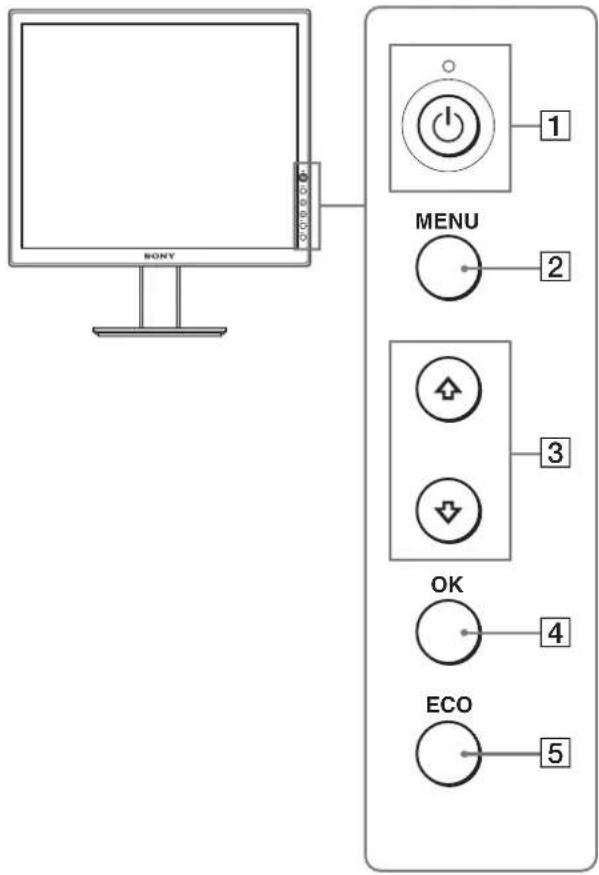

液晶显示器的正视图

SONY MENU OK ECO 1 2 3 4 5

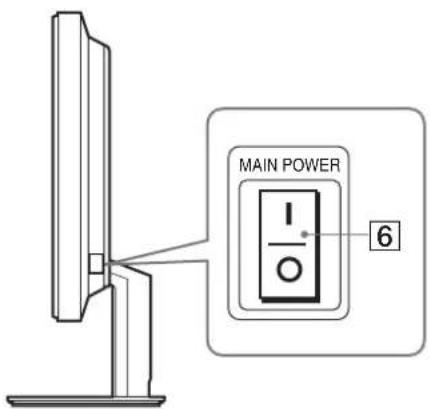

液晶显示器的侧视图

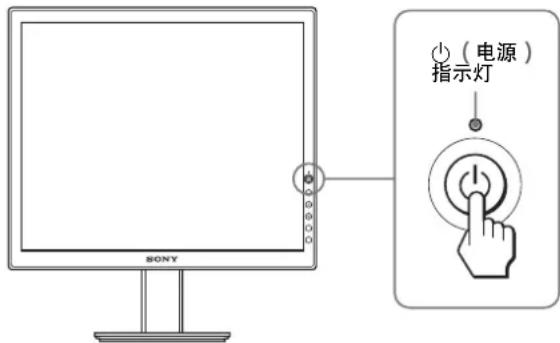

①(电源)开关和(电源)指示灯第8 15 20页 当电源指示灯呈红色点亮时本开关可打开监视器。若要关闭监视器，请再按一下开关。 如果电源指示灯不亮请按MAIN POWER开关 (6)。
② MENU（菜单）按钮 第 10，11 页） 本按钮可显示或关闭菜单屏幕。
3↓/↑按钮（第11页） 这些按钮用于选择菜单项目并进行调整。
④ OK 按钮(第 11 页) 本按钮可激活所选择的菜单项目和使用 ↓/↑ 按钮 (③) 所做出的调整。
⑤ ECO 按钮（第 15 页） 本按钮用于减少功率消耗。
6 MAIN POWER 开关(第8页) 本开关可打开和关闭监视器的主电源。

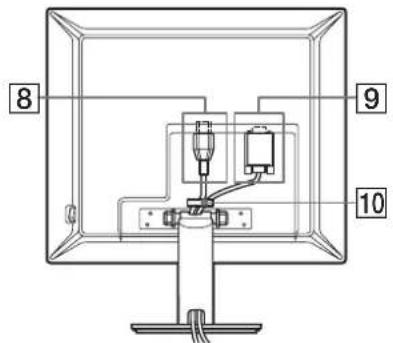

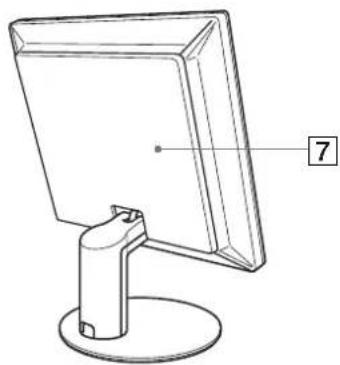

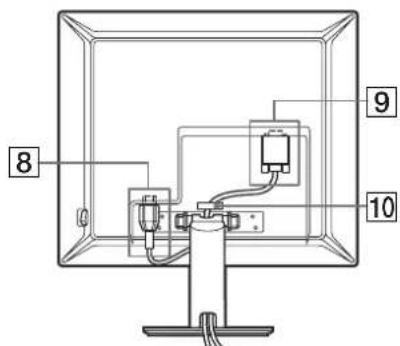

液晶显示器的后视图

7 后盖（第8页） 当连接电缆或电线时，请移去本盖。

(续)

SDM-S53/S73

8 9 10

此监视器的后视图是 SDM-S53。

SDM-S93

8 9 10

8AC IN 交流输入 连接器 第(7页)
本连接器可连接电源线 附带）。
9HD 15 (RGB) 输入连接器
此连接器用于输入模拟 RGB 视频信号 (0.700 Vp-p, 正极) 和同步信号。
10电缆固定夹（第8页）
此部件将电缆和电线固定在监视器上。

安装

使用监视器之前，请查点一下包装纸箱内是否含有下列物品：

• 液晶监视器
• 电源线
• HD15-HD15 视频信号电缆
• CD-ROM (Windows/Macintosh 实用软件, 操作说明等)
• 保修卡
• 快速安装指南

安装 1: 连接视频信号电缆

连接之前必须先关闭监视器和计算机电源。

注

• 不要接触视频电缆线连接器内的针，因为这可能将针折弯。
• 检查 HD 15 连接器的排列，以防止视频信号电缆连接器针弯曲。

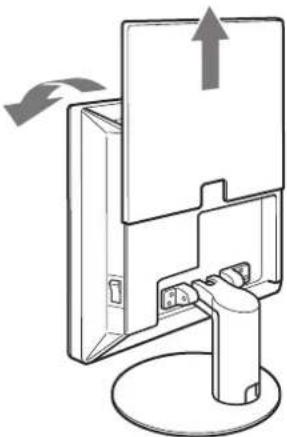

1 抽出后盖。

2 向前倾斜显示屏。

连接到装有 HD15 输出连接器(模拟 RGB)的计算机

使用附带的 HD15-HD15 视频信号电缆 (模拟 RGB) 将计算机连接到监视器的 HD 15 输入连接器 (模拟 RGB)。

根据下列插图连接计算机。

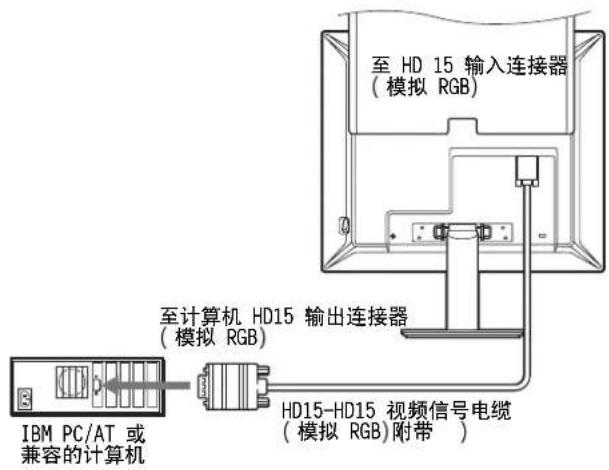

■ 连接到 IBM PC/AT 或兼容的计算机

至 HD 15 输入连接器 (模拟 RGB) 至计算机 HD15 输出连接器 (模拟 RGB) IBM PC/AT 或 兼容的计算机 HD15-HD15 视频信号电缆 (模拟 RGB)附带 )

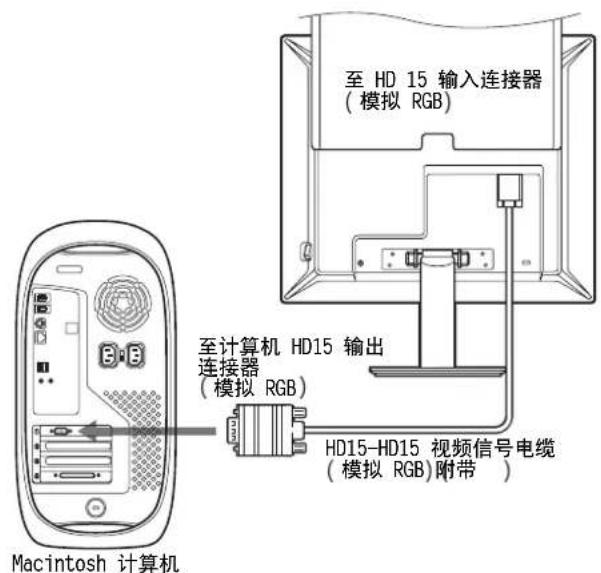

■ 连接到 Macintosh 计算机

至 HD 15 输入连接器 (模拟 RGB) 至计算机 HD15 输出 连接器 (模拟 RGB) HD15-HD15 视频信号电缆 (模拟 RGB)附带 Macintosh 计算机

当连接 Macintosh 计算机时 如有必要请使用适配器(不附带)。连接视频信号电缆之前，请将适配器连接到计算机。

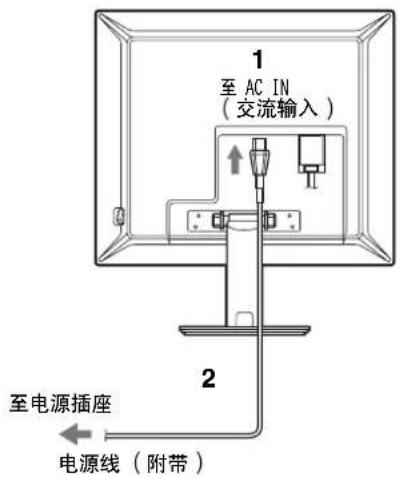

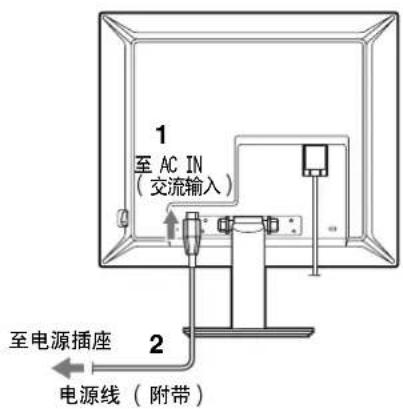

安装 2: 连接电源线

1 将附带的电源线安全地连接到监视器的交流输入连接器。
2 将另一端安全地连接到电源插座。

SDM-S53/S73

1 至 AC IN (交流输入) 2 至电源插座 电源线（附带）

此监视器的后视图是 SDM-S53。同样适用于 SDM-S73 机型

SDM-S93

1 至 AC IN （交流输入） 2 至电源插座 电源线（附带）

安装 3: 固定电线并关闭后盖

1 向上抽出后盖。
2 取下支架盖。
3 用电缆固定夹将电源线和视频信号电缆固定在外壳上（SDM-S53/S73）。

用电缆固定夹将视频信号电缆固定在外壳上（SDM-S93）。

4 将电源线和视频信号电缆穿入支架，并用电缆固定夹将其固定（SDM-S53/S73）。

将电源线穿过支架左边的孔，并用内部电缆固定夹将电源线和视频信号电缆固定 \$DM-S93）。

5 盖好支架盖，然后向下插入后盖。

为了使支架盖能正确的放置，请确保电线从支架盖底部的孔穿出。

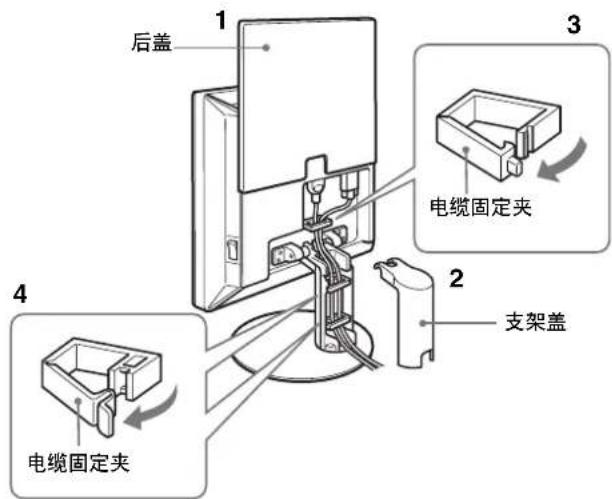

SDM-S53/S73

后盖 电缆固定夹 支架盖 电缆固定夹

此监视器的后视图是 SDM-S53。
同样适用于 SDM-S73 机型

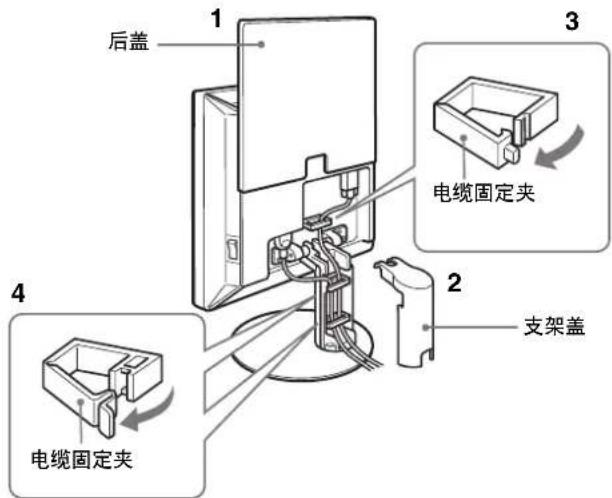

SDM-S93

后盖 电缆固定夹 支架盖 电缆固定夹

安装 4: 打开监视器和计算机电源

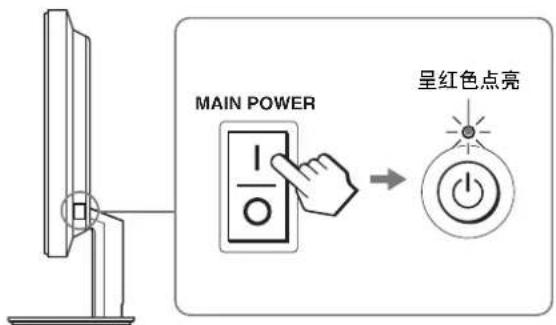

1 如果还没有打开，请朝 | 方向按压位于监视器右侧的MAIN POWER 开关。确保 ⏻ (电源)指示灯以红色点亮。

注意

监视器的 MAIN POWER 开关出厂设置为开Ⅰ。

MAIN POWER 呈红色点亮

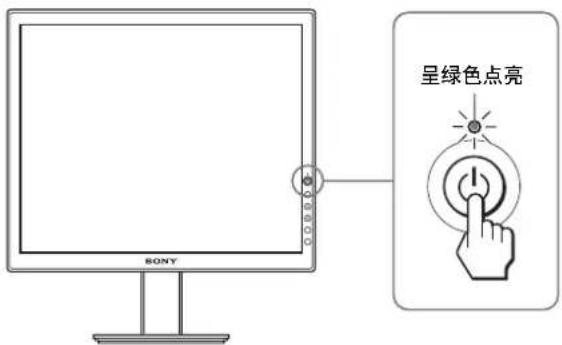

2 按监视器前面右边的 ⏻ (电源) 按钮。

① 电源 指示灯呈绿色点亮。

呈绿色点亮 SONY

3 打开计算机。

监视器安装完成。如有必要，请使用监视器的控制钮调整图像（第10页）

如果屏幕上未出现图像

• 请检查电源线和视频信号电缆是否正确连接。
• 如果屏幕上出现“没有输入信号”：

计算机进入节电模式。试着按键盘上的任何键或移动鼠标。

- 如果屏幕上出现“未连接信号线”：

请检查视频信号电缆线是否正确连接。

- 如果屏幕上出现“超出范围”：

重新连接旧监视器。然后将计算机的显示卡调节至以下范围之内。

SDM-S53 SDM-S73/S93

水平频率 28-61 kHz 28-80 kHz

垂直频率 48-75 Hz 48-75 Hz

分辨率 1024 × 768 或更小 1280 × 1024 或更小

有关屏幕信息的更多说明，请参见第 18 页 故障现象和排除方法”。

不需要特定的驱动程序

本监视器遵照“DDC”即插即用标准，并自动检测全部监视器信息。计算机不需要安装特定的驱动程序。

连接监视器后第一次打开计算机时，屏幕上会出现设定向导。此时，请按照屏幕指示进行操作。即插即用监视器被自动选择，因此您可以开始使用监视器。

垂直频率转变为 60 Hz。

如果监视器上闪烁不明显，您可以就这样使用。您不需要将垂直频率设定到更高的值。

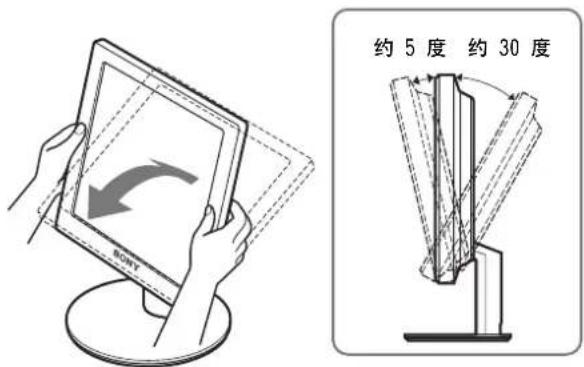

安装 5: 调整倾斜

显示器可以在以下所示的角度内进行调整。

抓住液晶显示屏的两侧，然后调整屏幕角度。

约 5 度 约 30 度 SONY

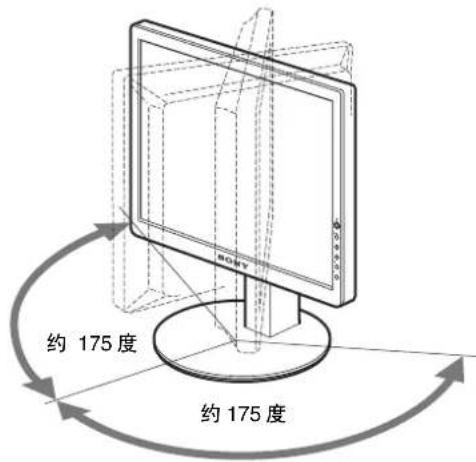

仅适用于 SDM-S93

约 175度 约 175度

若要舒适地使用监视器

根据桌子和椅子的高度调整监视器的视角，并使屏幕上的光亮不会反射到您的眼睛。

注意

调整屏幕的倾斜度和高度时，请缓慢仔细地调整，并确保监视器不撞击到桌子。

设定监视器

进行调整之前

连接并开启监视器和计算机。

为获得最佳效果，在调整之前至少等待 30 分钟

可用屏幕显示菜单对监视器作许多调整。

导航菜单

按 MENU 按钮在屏幕上显示主菜单 有关使用 MENU 按钮的详细说明，请参见第 11 页。

MENU 背光 100 1280 1024 /60 Hz x OK EX I MENU

用 ↓/↑ 和 OK 按钮选择以上主菜单视图中的图标，出现以下 1～9 菜单。按住 ↓ 向下滚动，直至出现菜单 9 中的图标。有关使用 ↓/↑ 和 OK 按钮的更多说明，请参见第 11 页

①背光 第11页）

选择背光菜单调整背光的亮度。

背光 1 0 0 1 2 8 0 1 0 2 4 /6 0 Hz x

②对比度 ①（第11页）

选择对比度菜单调整图像对比度。

对比度 100 1280 1024 /60 Hzx

③亮度 ⚙ (第11页)

选择亮度菜单调整图像亮度 黑色电平）。

100 1280 1024 /60 Hzx

4 屏幕效果 A(第 12 页)

选择屏幕效果菜单调整图像的锐度 相位 像素频率）或居中（水平 垂直位置）。

屏幕效果 自动 相位 像素频率 水平中心 垂直中心 1280x1024/60Hz EX 1 MIN

5色温 第13页）

选择色温菜单调整图像的色温。调整屏幕的色调。

9300K 6500K 用户 L调整 1280x1024/60Hz

6GAMMA γ(第14页)

选择GAMMA菜单改变图像色彩深浅的设定。

GAMMA ■GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 x 1 0 2 4 / 6 0 Hz EXIT NEW

7 菜单位置

(第14页)

选择菜单位置改变屏幕显示菜单位置。

菜单位置 1280x1024/60Hz

8LANGUAGE A（第14页）

选择 LANGUAGE 以改变用于菜单或信息的语言。

LANGUAGE NEDERLANDS SVENSKA PYCCKINI 日本語 ■中文 1280x1024/60Hz

9复原→←（第14页）

将调整复原至设置默认值。

复位 确定 取消 1280x1024/60Hz

10菜单锁定 On（第14页）

锁定按钮的控制以防止意外调整和复原。

要单锁定 打开 关闭 1280x1024/60Hz

■ 使用 MENU ↓/↑ 和 OK 按钮

1 显示主菜单

按 MENU 按钮 在屏幕上显示主菜单。

2 选择您想要调整的菜单。

按↓/↑按钮显示想要的菜单。按OK按钮选择菜单项目。

按 ↓/↑ 按钮进行调整, 然后按 OK 按钮。

当按下 OK 按钮, 此设定被储存, 然后显示返回前一菜单。

按一次 MENU 按钮返回正常显示 如果未按任何按钮，约 30 秒钟后菜单自动关闭。

■ 复位调整值至默认设定。

您可以使用复原菜单复位调整值。关于复位调整值的更多信息，请参见第 14 页 … 复原）。

调整背光 (背光)

如果屏幕过亮，请调整背光使得屏幕易于观看。

注意

当ECO模式设定至“高”中“或”低时无法调节背光 第15页( )

1 按 MENU 按钮。

主菜单出现在屏幕上。

2 按 ↓/↑按钮选择 背先 (然后按) OK 按钮

背光菜单出现在屏幕上。

3 按 ↓/↑按钮调节亮度等级，然后按 OK 按钮。

① 调整对比度（对比度）

调整图像对比度。

注意

当 ECO 模式设定至“高”、“中”或“低”时无法调节对比度。（第 15 页）

1 按 MENU 按钮。

主菜单出现在屏幕上。

2 按 ↓/↑按钮选择 ①对比度 然后按 OK 按钮

对比度菜单出现在屏幕上。

3 按 ↓/↑按钮调节对比度 然后按 OK 按钮。

调整图像的黑色电平 (亮度)

调整图像亮度 黑色电平）。

注意

当ECO模式设定至“高”中“或”低时无法调节亮度第15页()

1 按 MENU 按钮。

主菜单出现在屏幕上。

2 按 ↓/↑按钮选择 ○亮度 然后按 OK 按钮。

亮度菜单出现在屏幕上。

3 按 ↓/↑按钮调节亮度 然后按 OK 按钮。

A 调整图像锐度和居中（屏幕效果）

■自动图像质量调整功能

当监视器接收到输入信号时，自动调整图像位置和锐度（相位／像素频率），使屏幕上出现清晰的图像（第15页）。

注意

当自动图像质量调整功能启用时，仅 ⏻（电源）开关可以操作。图像在此时间内可能会闪烁，但这不是故障。只要等待片刻直至调整结束。

如果自动图像质量调整功能不调整图像

可以对目前的输入信号进一步进行图像质量的自动调整。 (参见以下自动。)

如果仍需要进一步进行图像质量的调整

可以手动调整图像锐度（相位／像素频率）和位置（水平／垂直位置）。

这些调整被储存在内存中，当接收到相同的输入信号时可自动调用。

如果重新连接计算机后改变输入信号可能要重复进行这些设定。

■可以对目前的输入信号进一步进行图像质量的自动调整（自动）

1 按 MENU 按钮。

主菜单出现在屏幕上。

2按 ↓/↑按钮选择（屏幕效果），然后按 OK 按钮。

屏幕效果菜单出现在屏幕上。

3按 ↓/↑按钮选择自动，然后按 OK 按钮。

对于当前的输入信号进行与之相适合画面相位、像素频率和水平／垂直位置的调整。

4按 ↓/↑按钮选择，然后按 OK 按钮。

返回到主菜单屏幕。

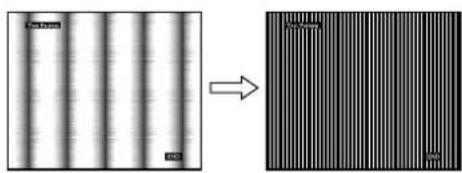

■手动调整图像的锐度（相位／像素频率）

可以按照以下步骤调整图像锐度。

1在计算机上将分辨率设定至 1024 × 768 （SDM-S53）

1280 × 1024 (SDM-S73/S93)。

2放入 CD-ROM。

3启动 CD-ROM，选择区域和机型，并显示测试图案。

对于 Windows

点击 [Utility] → [Windows]/[Win Utility.exe]。

对于 Macintosh

点击 [Utility] → [Mac]/[Mac Utility]。

4按 MENU 按钮。

主菜单出现在屏幕上。

5按 ↓/↑按钮选择（屏幕效果），然后按 OK 按钮。 屏幕效果菜单出现在屏幕上。

6按 ↓/↑按钮选择相位，然后按 OK 按钮。 相位菜单出现在屏幕上。

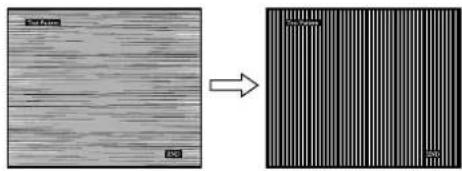

7按 ↓/↑按钮使水平条纹至最小限度。

调整至水平条纹最小限度。

如果垂直条纹遍及整个屏幕，请按照下列步骤调整像素频率。

9按 ↓/↑按钮选择像素频率，然后按 OK 按钮。

像素频率菜单出现在屏幕上。

10按 ↓/↑按钮直至垂直条纹消失。

调至垂直条纹消失：

11点击屏幕上的 END 关闭测试图案。

12按 OK 按钮。

返回到屏幕效果菜单。

13按 ↓/↑按钮选择 ↗然后按 OK 按钮。

返回到主菜单屏幕。

■ 手动调整图像位置（水平中心/垂直中心）

如果图像在屏幕上不居中，请按照下列步骤调整图像居中。

1 在计算机上将分辨率设定至 1024 × 768 （SDM-S53） 1280 × 1024 (SDM-S73/S93) 。

2 放入 CD-ROM。

3 启动 CD-ROM 选择区域和机型并显示测试图案。

对于 Windows

点击 [Utility] → [Windows]/[Win Utility.exe]。

对于 Macintosh

点击 [Utility] → [Mac]/[Mac Utility]。

4 按 MENU 按钮。

主菜单出现在屏幕上。

5 按 ↓/↑按钮选择 屏幕效果 然后按 OK 按钮

屏幕效果菜单出现在屏幕上。

6 按↓/↑按钮选择水平中心或垂直中心 然后按OK按钮

水平中心或垂直中心菜单出现在屏幕上。

7 按 ↓/↑按钮 使屏幕上的测试图案居中。

8 点击屏幕上的 END 关闭测试图案。

9 按 0K 按钮。

返回到屏幕效果菜单。

10 按 ↓/↑按钮选择 然后按 OK 按钮。

返回到主菜单屏幕。

调整色温 (色温)

可以从色温的缺省设定中选择图像白色区域的彩色水平。若有必要也可微调色温。

1 按 MENU 按钮。

主菜单出现在屏幕上。

2 按 ↓/↑按钮选择 包温 然后按,OK 按钮

色温菜单出现在屏幕上。

3 按 ↓/↑按钮选择需要的色温 然后按 OK 按钮。

色温从 9300K 降低至 6500K，白色将从略带蓝色变至略带红色。

■ 微调色温（用户调整）

1 按 MENU 按钮。

主菜单出现在屏幕上。

2 按 ↓/↑按钮选择 ②温 然后按,OK 按钮

色温菜单出现在屏幕上。

3 按 ↓/↑按钮选择 调整 然后按 OK 按钮。

屏幕上出现色温微调菜单。

用户调整 R 128 G 128 B 128 1 280 x 1024 / 60 Hz OK EXIT MENU

4 按↓/↑按钮选择 R（红）或 B（蓝），然后按 OK 按钮。

按 ↓/↑按钮调整色温，然后按 OK 按钮。

至于 G 绿色 由于此调节是通过增加或减少 R 或 B

的成分改变色温，因此 G 的成分是固定的。

5 按 ↓/↑按钮选择 然后按 OK 按钮。

新的颜色设定储存在用户调整内存中，当选择用户时则可自动调用。

主菜单出现在屏幕上。

γ 改变伽马设定（GAMMA）

可以用图像原来的色彩组合屏幕上图像的色彩。

1 按 MENU 按钮

主菜单出现在屏幕上。

2 按 ↓/↑ 按钮选择 GAMMA 然后按 OK 按钮

GAMMA 菜单出现在屏幕上。

3 按 ↓/↑ 按钮选择所需的模式 然后按 OK 按钮。

改变菜单位置（菜单位置）

如果是屏幕上的图像被挡住了，可以改变菜单的位置。

1 按 MENU 按钮

主菜单出现在屏幕上。

2 按 ↓/↑ 按钮选择菜单位置 然后按 OK 按钮

菜单位置菜单出现在屏幕上。

3 按 ↓/↑ 按钮选择需要的位置 然后按 OK 按钮。

您可以选择显示菜单的九个位置中的一个。

选择屏幕菜单语言（LANGUAGE）

可以在监视器上改变显示菜单和信息所使用的语言。

1 按 MENU 按钮

主菜单出现在屏幕上。

2 按 ↓/↑ 按钮选择 LANGUAGE 然后按 OK 按钮

LANGUAGE 菜单出现在屏幕上。

3 按 ↓/↑ 按钮选择语言 并按 OK 按钮。

• ENGLISH：英语
  · FRANÇ法语 S
  • DEUT:S德语H
• ESPAÑOL 西班牙语
• ITALIANO 意大利语
  • NEDERLANDS 荷兰语
• SVENSKA：瑞典语
  -俄语СКИЙ:
• 日本語:
• 中文

→←将调整数据重设为缺省值（复原）

将调整复原至设置默认值。

1 按MENU按钮

屏幕上出现主菜单。

2 按 ↓/↑ 按钮选择 →← (复原) 然后按 OK 按钮。

复原菜单出现在屏幕上。

3 按 ↓/↑ 按钮选择所需的模式，然后按 OK 按钮。

- OK：将所有调整数据重设至省缺设定。注意不可

使用此方式重设 (ALANGUAGE)

- 取消：取消重设并返回菜单屏幕。

锁定菜单和控制器（菜单锁定）

锁定按钮的控制以防止意外调整和复原。

1 按MENU按钮

屏幕上出现主菜单。

2 按 ↓/↑ 按钮选择 菜单锁定 然后按 OK 按钮

菜单锁定菜单出现在屏幕上。

3 按 ↓/↑ 按钮选择打开或关闭 然后按 OK 按钮。

- 打开：仅可操作(电源)开关 如果想进行其他操作，on（菜单锁定）图标出现在屏幕上。

- 关闭：将 O （菜单锁定）设定至关闭。如果将 O （菜单锁定）设定至打开，则当您接MENU按钮时， O_ （菜单锁定）将被自动选择。

技术特点

节电功能

本监视器符合 VESA、ENERGY STAR 和 NUTEK 制定的节电原则。如果将监视器连接到计算机或与 DPMS（显示电源管理信号）兼容的视频显示卡监视器将如下所示自动减少功率消耗。

SDM-S53

电源模式	功率消耗	(电源)指示灯
正常操作	25 W 最大)	绿色
休眠*(深睡)**	1 W 最大)	橙色
电源关闭	1 W (最大)	红色
主电源关闭	0 W	熄灭

SDM-S73

电源模式	功率消耗	(电源)指示灯
正常操作	45 W 最大)	绿色
休眠*(深睡)**	1 W (最大)	橙色
电源关闭	1 W (最大)	红色
主电源关闭	0 W	熄灭

SDM-S93

电源模式	功率消耗	(电源)指示灯
正常操作	50 W 最大)	绿色
休眠 * (深睡)**	1 W 最大)	橙色
电源关闭	1 W (最大)	红色
主电源关闭	0 W	熄灭

* 当计算机进入“休眠”模式输入信号切断并在屏幕上出现没有输入信号。5秒后，监视器进入节电模式。

**“深睡”模式为环保机构所定义的节电模式。

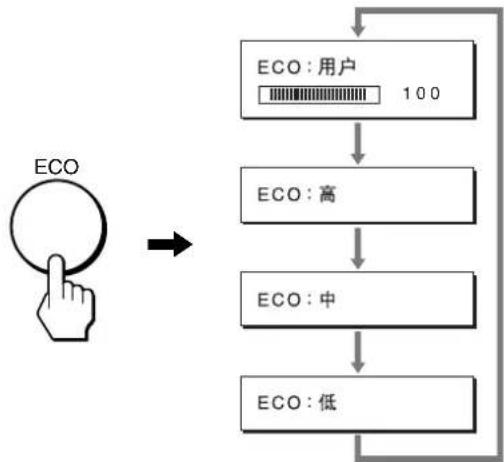

降低功率消耗 (ECO 模式)

如果您反复按监视器前面的 ECO 按钮 则您可以选择屏幕亮度。

每个模式出现在屏幕上，并且视模式而定屏幕亮度降低 大约 5 秒钟后菜单自动消失

随着模式从高变到中, 再到低时, 屏幕亮度和功耗逐渐降低。

将屏幕亮度的默认设定为 用户 如果您选择 用户“”，您可以按 ↓/↑ 按钮调节背光等级，当您使用菜单选择背光时也同样如此调节。

注意

只有当 ECO 模式设定至 “用户” 菜单的背光 对比度和亮度项目才有效（第 11 页）。

自动图像质量调整功能

当监视器接收到输入信号时，它会自动调整图像位置和锐度（相位 / 像素频率）使屏幕上出现清晰的图像。

工厂预设模式

当监视器接收输入信号时，它会自动将信号与存储在监视器存储器中的工厂预设模式之一相匹配，以便在屏幕中心提供高质量图像。如果输入信号与工厂预设模式相匹配图像将以适当的默认调整自动出现在屏幕上。

如果输入信号不符合工厂预设模式

当接收到不符合工厂预设模式之一的输入信号时，本监视器的自动图像质量调整功能将启动，以确保在以下监视器频率范围内)图像清晰地出现在屏幕上：

水平频率:28-61 kIIZ (SDM-S53)

$$ 2 8 - 8 0 \mathrm{kHz} (\text { S D M } - \text { S 7 3 } / \text { S 9 3 }) $$

垂直频率：48-75 1Hz

因此，当监视器第一次接收到不符合工厂预设模式之一的输入信号时，监视器可能要花比普通情况下更长的时间才能在屏幕上显示图像。此调整数据自动储存在内存中，从而在下一次，如同监视器接收到符合工厂预设模式之一的输入信号时一样，监视器将以相同的方式运行。

(续)

如果您手动调整相位、像素频率和图像位置

对于某些输入信号，本监视器的自动图像质量调整功能可能不能完全地调整图像位置、相位和像素频率。如果这样，您可以手动设定（第 12 页）。如果您手动设定，调整数据将作为用户模式被储存，并在任何时候监视器接收到相同输入信号时自动调用。

注意

当自动图像质量调整功能启用时，仅 ⏻（电源）开关可以操作。图像在此时间内可能会闪烁，但这不是故障。只要等待片刻直至调整结束。

故障排除

在与技术服务部门联系之前，请参考此部分。

屏幕信息

如果输入信号错误，屏幕上会出现下列信息之一。要解决此问题，请参见第 18 页“故障现象和排除方法”。

如果屏幕上出现“超出范围”

此信息表示本监视器的规格不支持此输入信号。请检查以下项目。

有关屏幕信息的更多说明，请参见第 18 页 “故障现象和排除方法”。

如果显示“xxx.x kHz/xxx Hz”

此信息表示本监视器的规格不支持此水平或垂直频率。此图表示当前输入信号的水平和垂直频率。

超出范围 xxxx.xkHz/xxxxz

如果显示“分辨率 > 1024 × 768”（SDM-S53）

此信息表示本监视器的规格不支持此分辨率（1024 × 768 或更低）。

如果显示“分辨率 > 1280 × 1024”（SDM-S73/S93）

此信息表示本监视器的规格不支持此分辨率（1280 × 1024 或更低）。

0 信息 超出范围 分辨率 > 1280X1024

如果屏幕上出现“没有输入信号”

此信息表示没有输入信号。

信息 没有输入信号 进入省电模式

“进入省电模式”

此信息显示约 5 秒钟后，监视器将进入省电模式。

如果屏幕上出现“未连接信号线”

表示视频信号电缆已经断开。

① 信息 未连接信号线

CS

(续)

故障现象和排除方法

如果问题是由所连接的计算机或其他设备引起的，请参照所连接计算机 / 设备的使用说明书。

如果下列建议仍不能解决问题，请使用自检功能第20页）。

现象 检查项目
没有画面
如果 ⏻(电源)指示灯不亮,或当 ⏻(电源)开关按下后 ⏻(电源)指示灯不点亮。	·检查电源线的连接是否正确。·检查监视器的 MAIN POWER 开关是否打开(第8页)。
如果 ⏻电源 指示灯呈红色点亮。	·检查 ⏻(电源)开关是否打开。
如果 ⏻电源 指示灯呈绿色点亮或橙色闪烁。	·使用自检功能(第20页)。
如果屏幕上出现未连接信号线。	·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第6页)。·检查视频输入连接器的针是否被弯曲或被挤入。·连接了非附带的视频信号电缆。如果您连接了非附带的视频信号电缆,屏幕上出现未连接信号线。这不是故障。
如果屏幕上出现没有输入信号。或者 ⏻电源 指示灯为橙色或以绿色和橙色交替变化	·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第6页)。·检查视频输入连接器的针是否被弯曲或被挤入。■由所连接的计算机或其他设备引起的问题·计算机处于节电模式。试着按键盘上的任何键或移动鼠标。·检查显示卡是否正确装入计算机。·检查计算机电源是否打开。·重新启动计算机。
如果屏幕上出现超出范围(第16页)。	■由所连接的计算机或其他设备引起的问题·检查视频范围是否在监视器指定范围内。如果用此监视器更换了旧监示器,请重新连接旧监视器并把计算机图像显示卡的频率范围调整如下:水平频率:28-61 kHz SDM-S53 28-80 kHz SDM-S73/S93垂直频率:48-75 Hz分辨率:1024×768或更低SDM-S53 1280×1024或更低SDM-73/S93)
若使用 Windows	·如果用本监视器更换旧监视器,请重新连接旧监视器并进行以下操作。在Windows设备选择画面中,从“Manufacturers”列表中选择“SONY”。从“Models”列表中选择“SDM-S53”或“SDM-S73”或“SDM-S93”,如果本监视器的型号未出现在“Models”列表中则请尝试使用即插即用”。
如果使用 Macintosh 系统,	·当连接 Macintosh 计算机时,如有必要请使用适配器(不附带)连接视频信号电缆之前,请将适配器连接到计算机。
画面闪烁、跳动 振荡或被扰频	·调整像素频率和相位(第12页)。·隔离和消除任何潜在的电场或磁场源,例如,其他监视器激光打印机电扇、荧光灯或电视机。·尝试将监视器电源插头插到另一个交流电插座上,最好在不同的回路上。■由所连接的计算机或其他设备引起的问题·查阅您的显示卡说明书,以便正确地设定监视器。·确认本监视器是否支持图形模式(VESA-Macintosh 19" Color等等)和输入信号的频率。即使频率是在适当范围内但有些显示卡的同步脉冲也可能太窄而不足于让监视器正确达成同步。·调整计算机的刷新率(帧频)以便获得最佳的画面。
画面模糊	·调整亮度和对比度(第11页)。·调整像素频率和相位(第12页)。■由所连接的计算机或其他设备引起的问题·在您的计算机上将分辨率设定至1024 \times 768DM-S53 1280 1024(SDM-S73/S93)。
画面出现重影	·勿使用视频电缆延长线和或视频转换开关盒。·检查所有插头是否牢固插在各自的插口内。
画面未居中或尺寸不当	·调整像素频率和相位 第12页)。·调整图像位置(第13页)请注意有些视频模式不充满屏幕的边缘。
画面太小	■由所连接的计算机或其他设备引起的问题·在您的计算机上将分辨率设定至 1024 × 768 $DM-S53 1280 1024(SDM-S73/S93)。
画面太暗	·调整背光 第11页)。·调整亮度(第11页)。·用“Gamma”调整 gamma 第14页)。·打开监视器后,要经过几分钟显示器才会变亮。·根据您所选的 ECO 模式 屏幕可能变暗。
可看到波纹或椭圆形图案(摩尔效应)	·调整像素频率和相位(第12页)。
彩色不均匀	·调整像素频率和相位 第12页)。
白色看起来不白	·调整色温 第13页)。
监视器按钮不起作用(屏幕上出现On)	·如果“菜单锁定”设定为打开请将其设定为关闭 第(14页)。
一定时间后监视器关闭	■由所连接的计算机或其他设备引起的问题·关闭计算机的节电设定。
主电源关闭后,○(电源)指示灯会暂时保持亮着	·当主电源打开但○(电源)开关未按下或者当监视器处于省电模式时如果您关闭了 MAIN POWER 开关○电源指示灯可能不会立刻关闭 这并不是故障。

显示监视器的信息

当监视器正在接收视频信号时 按住 MENU 按钮 5 秒钟以上 直至信息框出现。

再次按 MENU 按钮信息框消失

如果问题仍然存在,请致电授权的 Sony 经销商 并提供下列信息:

• 型号名：SDM-S53 或 SDM-S73 或 SDM-S93
• 序列号
• 故障的详尽说明
• 购买日期
• 您的计算机和显示卡的名称和规格

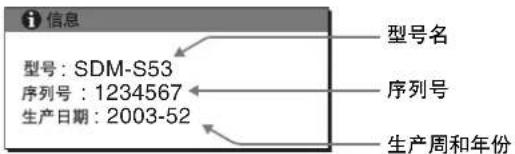

例如

信息 型号：SDM-S53 序列号：1234567 生产日期：2003-52 型号名 序列号 生产周和年份

自检功能

本监视器具有自检功能。如果监视器或计算机发生问题，屏幕画面即呈空白，而①电源指示灯将呈绿色亮起或闪烁橙色。如果②电源指示灯呈橙色亮起即表示计算机处于节电模式。试着按键盘上的任何键或移动鼠标。

SONY (电源) 指示灯

如果图像从屏幕上消失并且 ⏻(电源)指示灯呈绿色

1 请关闭 ⏻ (电源) 开关并从监视器上拔下视频信息电缆。
2 用 ⏻(电源)开关打开监视器。

如果出现四个色彩条（白红绿蓝、即表示监视器工作正常。请重新连接视频信号电缆并检查计算机的状况。

如果彩色条不出现，则可能是监视器有故障，请将监视器的状况通知授权的 Sony 经销商。

如果图像从屏幕上消失并且 ⏻（电源）指示灯闪烁橙色

请按两次 ⏻(电源)开关关闭显示器 然后再打开。

如果 ⏻ 电源 指示灯呈绿色亮起 监视器工作正常。

如果 ⏻（电源）指示灯仍然闪烁，则表示监视器有故障。请计算 ⏻ 电源 指示灯的橙色闪烁间隔秒数 并将监视器的状况通知授权的 Sony 经销商。务必记录您的监视器的型号名和序列号。也记录下计算机和显示卡的厂牌和型号。

规格

SDM-S53

液晶显示板 面板类型 a-Si TFT 有效矩阵

画面尺寸:15.0 英寸

输入信号格式 RGB 操作频率。

水平:28 - 61 kHz

垂直：48 - 75 Hz

分辨率 水平 最大 1024 点

垂直:最大 768 线

输入信号电平 RGB 视频信号

0.7 Vp-p, 75 正极

同步信号

TTL 电平 2.2 kΩ

正极或负极

(单独水平和垂直,或复合同

步

0.3 Vp-p,75 负极

(绿色同步)

电源要求 100 - 240 V 50 - 60 Hz ，

最大电流:0.6 A

功率消耗 最大 25 W

操作温度 5 - 35

of

尺寸（宽/高/深）

显示屏 竖直）：

约 339×370×186 mm

(含支架)

约 339 × 275 × 53 mm

(不含支架)

质量 约 3.7 kg 含支架 ( )

约 2.7 kg (不含支架)

即插即用 DDC2B

附件 请参见第 6 页

。

SDM-S73/S93

液晶显示板 面板类型 a-Si TFT 有效矩阵

电源要求 100 - 240 V 50 - 60 Hz ，

最大电流:1.0 A

质量 约 5.4 kg 含支架 SDM-S73 （）（）

约 6.6 kg 含支架 \$DM-S93

约 4.1 kg

(不含支架)SDM-S73

约 5.2 kg

(不含支架)SDM-S93

即插即用 DDC2B

附件 请参见第 6 页

* 推荐的水平和垂直定时条件

- 水平同步运行宽度应该超过总水平时间的 4.8% 或 0.8 μs，无论哪一个较大。

- 水平间隔宽度应该超过 2.5 μsec。

- 垂直间隔宽度应该超过 450 μsec。

设计和规格如有变化，恕不另行通知。

TCO'99 Eco-document
