NÁVOD K OBSLUZE SDMS53 SONY

Bezpečnostní opatření 4

Díly a ovládací prvky....5

Instalace ....6

Instalace 1: Zapojte kabely videosignálu ..... 6

Instalace 2: Připojte napájecí kabel....7

Instalace 3: Zajistěte kabely a zavřete zadní kryt .....8

Instalace 4: Zapněte monitor a počítač....8

Instalace 5: Nastavení náklonu .....9

Nastavení monitoru....10

Ovládání nabídky 10

Nastavení podsvícení (BACKLIGHT)....11

Nastavení kontrastu (CONTRAST) 11

Nastavení jasu zobrazení (BRIGHTNESS) 11

A Automatické nastavení ostrosti a vystředění obrazu (SCREEN) 12

Nastavení teploty barev (COLOR) 13

Změna nastavení gamma (GAMMA)....14

Změna polohy nabídek (MENU POSITION). 14

A Výběr jazyka nabídky na obrazovce (LANGUAGE)....14

→← Obnovení výchozího nastavení hodnot (RESET)....14

Oπ Uzamčení nabídek a ovládacích prvků (MENU LOCK) ..... 14

Technické funkce....15

Úsporný režim....15

Snížení spotřeby energie (ECO mode) 15

Funkce automatického nastavení kvality obrazu ..... 15

Odstraňování problémů....16

Zprávy na obrazovce 16

Příznaky problémů a jejich odstranění 18

Funkce vnitřní kontroly 20

Technické údaje....21

• Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích.
- Windows ^ a MS-DOS jsou registrované ochranné známky společnosti Microsoft Corporation v USA a jiných zemích.
- IBM PC/IT a VGA jsou registrované ochranné známky společnosti IBM Corporation v USA.
- VESA a DDC™ jsou ochranné známky sdružení Video Electronics Standards Association.
- ENERGY STAR je registrovaná známka v USA.
- Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated.
- Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
- Značky „TM“ a „®“ nejsou uváděny v této příručce ve všech případech.

Bezpečnostní opatření

Upozornění týkající se napájení

- Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Zacházení s displejem LCD

• Displej LCD neumíst'ujte směrem ke slunci, mohlo by dojít k jeho poškození. Budte opatrní při umíst'ování monitoru v blízkosti okna.
• Netlačte na displej LCD a neškrábejte po něm. Neumíst'ujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám displeje LCD.
• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.
• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.
• LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Informace o LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Nicméně se na LCD obrazovce mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu.

(Efektivní body: více než 99,99%)

Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• Čistěte LCD obrazovku pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva obrazovky LCD.
• Čistěte skřín monitoru, panel a ovládací prvky pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako je líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se nebo net'ukejte na povrch obrazovky ostrými nebo drsnými předměty jako je propisovačka nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo materiály z PVC, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy displeje LCD.

Přeprava

• Odpojte všechny kabely od monitoru a uchopte pevně LCD po obou stranách tak, aby se pri přepravě nepoškrábala obrazovka. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.
• Při přepravě nebo zasílání tohoto monitoru do opravy použijte původní lepenkovou krabici a balicí materiál.

Likvidace monitoru

- Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.

- Prosvětlovací zářivka použitá v monitoru obsahuje rtut'. Likvidace monitoru musí být provedena v souladu s místními předpisy pro nakládání s nebezpečným odpadem.

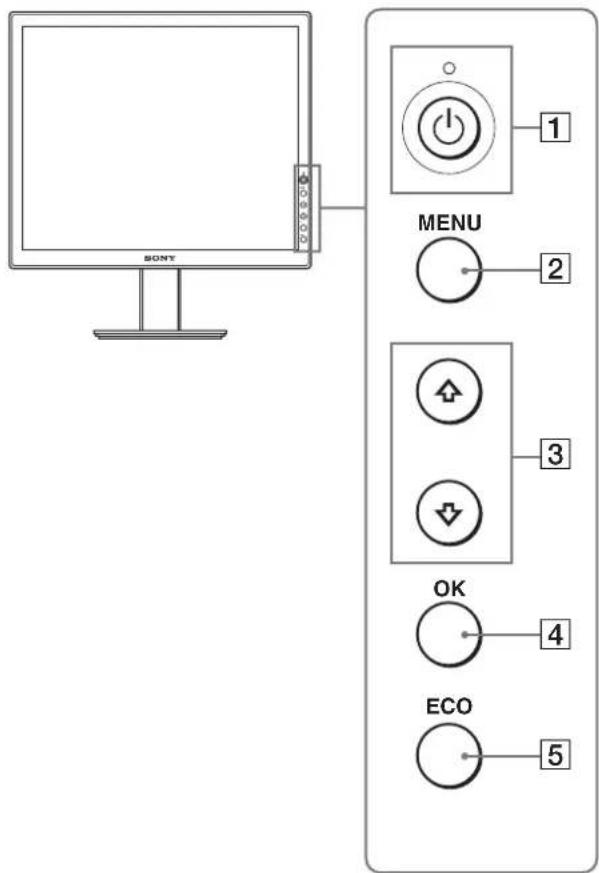

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

Přední strana displeje LCD

SONY MENU OK ECO 1 2 3 4 5

Boční strana displeje LCD

① Vypínač (napájení) a ⏻ indikátor (napájení) (strany 8, 15, 20) Tento vypínač zapíná monitor, když ⏻ indikátor (napájení) se rozsvítí červeně. Pro vypnutí monitoru stiskněte znovu vypínač. Jestliže se ⏻ indikátor (napájení) nerozsvítí, stiskněte vypínač MAIN POWER (6).

2 Tlačitko MENU (strany 10, 11) Tímto vypínačem se zapíná a vypíná obrazovkové menu.

3 Tlačítka ↓/↑ (strana 11) Tato tlačítka se používají pro volbu položek v menu a úpravy.

4 Tlačítko OK (strana 11) Toto tlačítko aktivuje vybranou položku v menu a učiní úpravy pomocí ↓/↑ tlačítek (3).

5 Tlačítko ECO (strana 15) Toto tlačítko se používá pro snížení spotřeby energie.

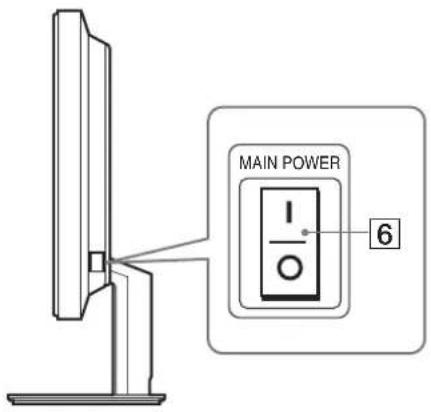

6 Vypínač MAIN POWER (strana 8) Tímto vypínačem se zapíná a vypíná přívod elektrické energie do displeje.

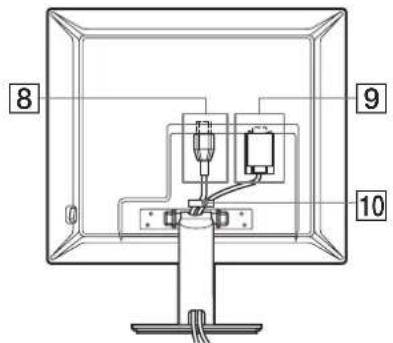

Zadní strana displeje LCD

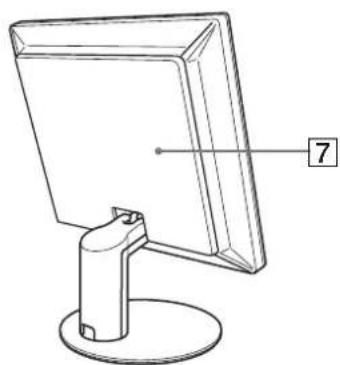

7 Zadní kryt (strana 8) Otevřete tento kryt, pokud připojujete kabely nebo přívody.

(pokračování)

SDM-S53/S73

8 9 10

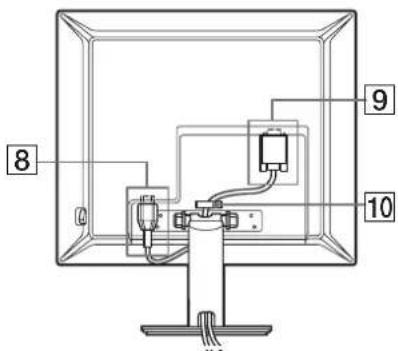

Na obrázku je zadní strana monitoru SDM-S53.

SDM-S93

8 9 10

8 Konektor střídavého napájení AC IN (strana 7)

Tento konektor připojte k napájecímu kabelu (dodaný).

9 Vstupní konektor HD15 (RGB)

Tento konektor slouží pro vstup analogového videosignálu RGB (0,7 Vp-p, pozitivní) a synchronizačních signálů.

10 Držák kabelu (strana 8)

Tento díl zajišt'uje kabely a přívody k monitoru.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• Displej LCD
- Napájecí kabel
• Kabel videosignálu HD15-HD15
- CD-ROM (obslužný program pro Windows/Macintosh, Provozní pokyny, atd.)
• Záruční list
- Průvodce rychlým nastavením

Instalace 1: Zapojte kabely videosignálu

Monitor i počítač před připojením vypněte.

Poznámky

• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.
• Zkontrolujte orientaci konektoru HD15, předejdete tak nebezpečí ohnutí kolíků konektoru kabelu videosignálu.

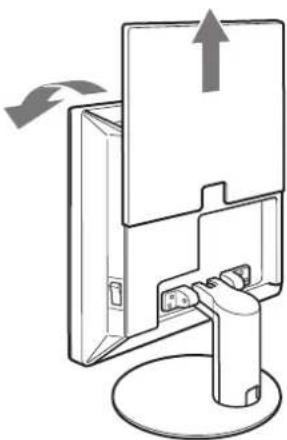

1 Otevřete zadní kryt.

2 Nakloňte displej směrem dopředu.

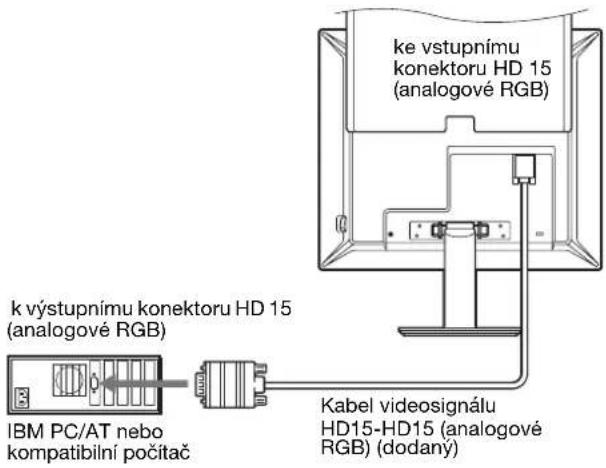

Propojte počítač dodávaný s výstupním konektorem HD15 (analogové RGB)

Pomocí dodaného HD15-HD15 kabelu s videosignálem (analogové RGB) propojte počítač se vstupním konektorem monitoru HD 15 (analogové RGB).

Propojte počítač podle následujících instrukcí.

■ Připojení k počítači IBM PC/AT nebo kompatibilnímu počítači

ke vstupnímu konektoru HD 15 (analogové RGB) k výstupnímu konektoru HD 15 (analogové RGB) IBM PC/AT nebo kompatibilní počítač Kabel videosignálu HD15-HD15 (analogové RGB) (dodaný)

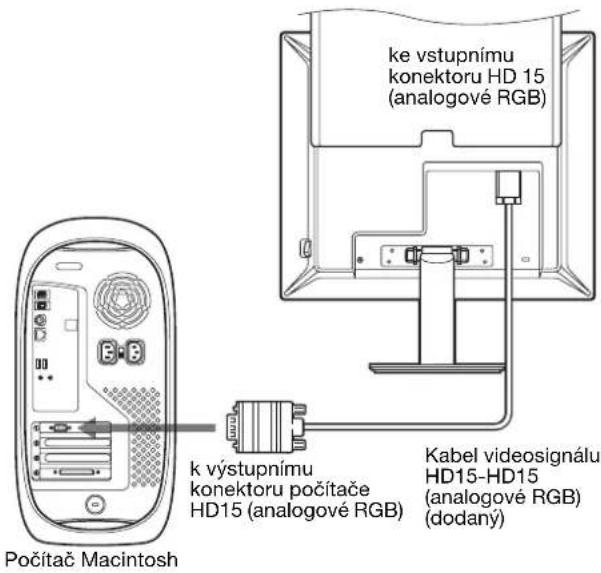

■ Připojení k počítači Macintosh

ke vystupnímu konektoru HD 15 (analogové RGB) k výstupnímu konektoru počítače HD15 (analogové RGB) Kabel videosignálu HD15-HD15 (analogové RGB) (dodany) Počítač Macintosh

V prípadě potřeby použijte pri připojování tohoto monitoru k počítači Macintosh adaptér Macintosh (není součástí dodávky). Adaptér pro Macintosh prípojte k počítači pred připojením kabelu.

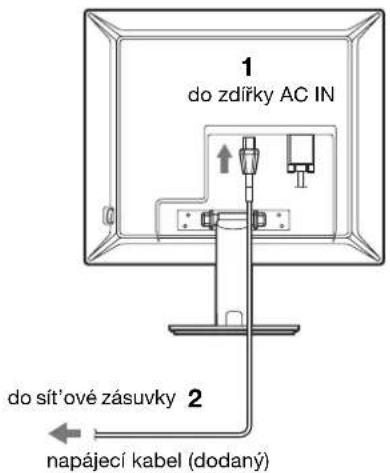

Instalace 2: Připojte napájecí kabel

1 Dodaný zdrojový kabel připojte bezpečně ke konektoru AC IN u monitoru.

2 Druhý konec připojte bezpečně ke zdrojové zásuvce.

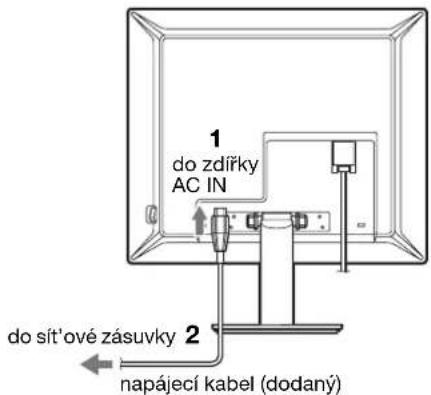

SDM-S53/S73

1 do zdlíky AC IN do síťové zásuvky 2 napájecí kabel (dodaný)

Na obrázku je zadní strana monitoru SDM-S53. Totéž platí pro model SDM-S73.

SDM-S93

1 do zdířky AC IN 2 do sít'ové zásuvky napájecí kabel (dodaný)

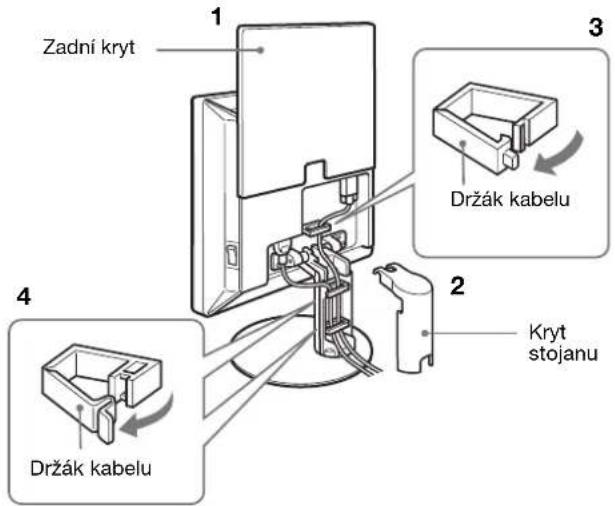

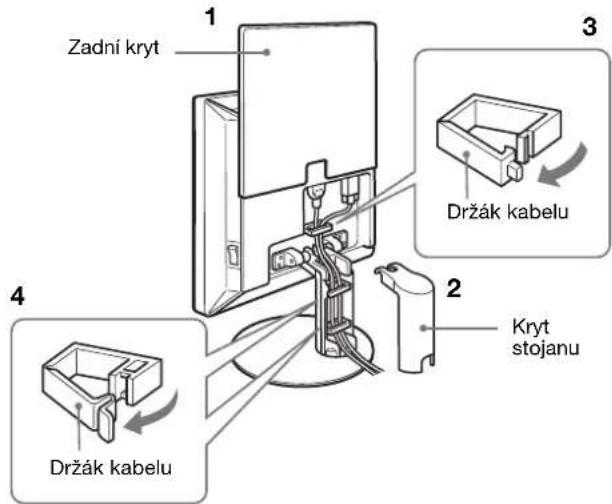

Instalace 3: Zajistěte kabely a zavřete zadní kryt

1 Otevřete zadní kryt.
2 Odstraňte kryt stojanu.
3 Zajistěte zdrojový kabel a kabel videosignálu pomocí držáku kabelu (SDM-S53/S73). Zajistěte zdrojový kabel a kabel videosignálu pomocí držáku kabelu (SDM-S93).
4 Připojte zdrojový kabel a kabel videosignálu do stojanu a zajistěte je pomocí držáku kabelu (SDM-S53/S73).

Prostrčte zdrojový kabel skrze díru v levé části stojanu a zajistěte zdrojový kabel a kabel videosignálu pomocí držáku kabelu (SDM-S93).

5 Vrat'te na místo kryt stojanu a pak zavřete směrem dolů zadní kryt.

Prosím ujistěte se, že kabely vybíhají skrze otvor v dolní části krytu stojanu, kvůli správnému umístění krytu stojanu.

SDM-S53/S73

Zadní kryt Držák kabelu Kryt stojanu Držák kabelu

Na obrázcích je zadní strana monitoru SDM-S53. Totéž platí pro model SDM-S73.

SDM-S93

Zadní kryt Držák kabelu Kryt stojanu

Instalace 4: Zapněte monitor a počítač

1 Stiskněte vypínač MAIN POWER umístěný na pravé straně monitoru ve směru I, jestliže doposud není stisknutý. Ujistěte se, že ⏻ indikátor (napájení) se rozsvítí červeně.

Poznámka

MAIN POWER rozsvití se červeně

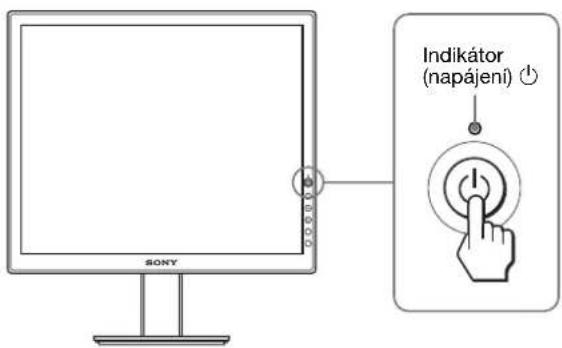

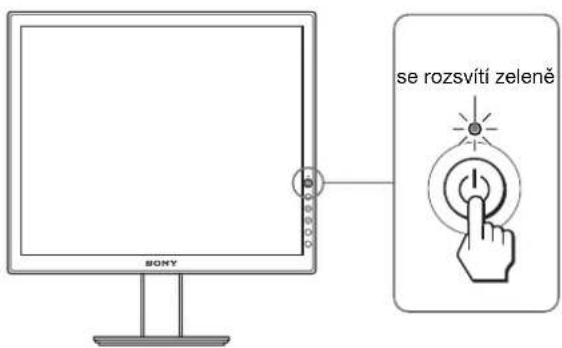

2 Stiskněte ⏻ vypínač (napájení) vpředu vpravo na monitoru.

Indikátor (napájení) ⏻ se rozsvítí zeleně.

SEZVÍTÍ ZELENĚ SONY

3 Zapněte počítač.

Instalace monitoru je dokončena. V prípadě potřeby nastavte obraz ovládacími prvky monitoru (strana 10).

Pokud se na obrazovce neobjeví obraz

• Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.
• Pokud se „NO INPUT SIGNAL“ objeví na obrazovce:

Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

- Pokud „CABLE DISCONNECTED“ se objeví na obrazovce:

Zkontrolujte, zda je správně připojen kabel videosignálu.

- Pokud „OUT OF RANGE“ se objeví na obrazovce:

Znovu připojte starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích.

	SDM-S53 SDM-S73/S93
Horizontální frekvence	28–61 kHz 28–80 kHz
Vertikální frekvence	48–75 Hz 48–75 Hz
Rozlišení 1024 × 768 nebo méně		1280 × 1 024 nebo méně

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 18.

Použití specifických ovladačů není nutné

Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožnuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače.

Při prvním zapnutí počítače se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Automaticky bude vybrán monitor Plug & Play, także tento monitor můžete použít.

Vertikální frekvence se nastaví na 60 Hz.

Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

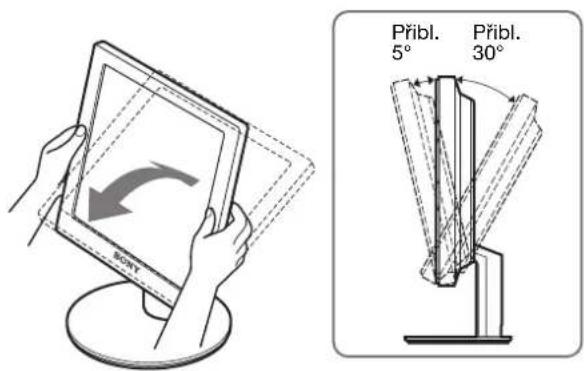

Instalace 5: Nastavení náklonu

Tento displej je možné upravit v rozsahu následujících úhlů.

Uchopte boční strany panelu LCD a nastavte úhly zobrazení monitoru.

Přibl. 5° Přibl. 30°

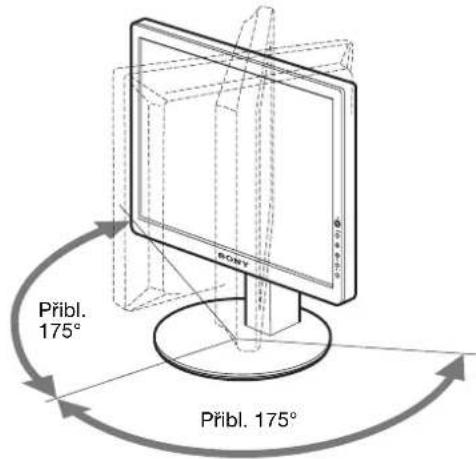

SDM-S93 pouze

Přibl. 175° Přibl. 175°

Pro pohodlné používání monitoru

Nastavte úhel vašeho displeje dle výsky stolu a židle a také tak, aby se vám do očí neodráželo okolní světlo.

Poznámka

Když nastavujete náklon a výšku zobrazení, postupujte pomalu a opatrně a dbejte na to, aby monitor nespadl na stůl.

Nastavení monitoru

Před provedením nastavení

Připojte monitor k počítači a zapněte je.

Nejlepších výsledků dosáhnete, pokud před nastavováním vyčkáte alespoň 30 minut.

Četná nastavení monitoru můžete provádět pomocí nabídky na monitoru.

Ovládání nabídky

Po stisknutí MENU tlačítka se na obrazovce zobrazí hlavní nabídka. Na straně 11 najdete další informace o používání tlačítka MENU.

MENU BACKL GHTI 100 1280 1024/60 Hz x

Pomocí tlačítek ↓/↑ a OK vyberete ikony z předchozího obrázku hlavní nabídky. Zobrazi se následující nabídka 1\~9. Držte stisknuté ↓, dokud se neobjeví ikony v nabídce 9. Viz strana 11 pro více informací o používání tlačítek ↓/↑ a OK.

1 BACKLIGHT |:○ (strana 11)

Chcete-li nastavit jas podsvícení, vyberte nabídku BACKLIGHT.

BACKL GHTI 100 1280 1024/60Hz x

2CONTRAST ● (strana 11)

Chcete-li nastavit kontrast, vyberte nabídku CONTRAST.

CONTRAST 100 1280 1024/60 Hz

3 BRIGHTNESS (strana 11)

Chcete-li nastavit jas (černá úroveň), vyberte nabídku BRIGHTNESS.

BR GHTNESSI 100 1280 1024/60Hz x

4 SCREEN A (strana

Chcete-li nastavit ostrost obrazu (fáze/rozteč) nebo vystředění (horizontální/vertikální pozice), vyberte nabídku SCREEN.

12)

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60 Hzx

5 COLOR (strana 13)

Chcete-li nastavit teplotu barev obrazu, vyberte nabídku COLOR. Toto změní odstín obrazovky.

COLOR ■ 9300K 6500K USER LADJUST 1280 1024 60 Hz x

6GAMMA γ (strana 14)

Chcete-li nastavit barevný odstín obrazu, vyberte nabídku GAMMA.

GAMMA GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x EX | MEN

7 MENU POSITION (strana 14)

Chcete-li změnit polohu zobrazované nabídky, vyberte nabídku MENU POSITION.

MENU POSITION 1280 1024 60 Hzx OK EX I MENU

8 LANGUAGE (strana 14)

Chcete-li změnit jazyk nabídek nebo hlášení, zvolte LANGUAGE.

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hz x

9 RESET (strana 14)

Lze obnovit výchozí hodnoty nastavení.

OK CANCEL 1280 1024 60 Hz x

10 MENU LOCK (strana 14)

Ovládání tlačítek lze kvůli zabránění náhodnému nastavení nebo obnovení zamknout.

MENU LOCK ■ ON OFF 1280 1024 60Hz x

■ Používání tlačítek MENU, ↓/↑, a OK

1 Zobrazte hlavní nabídku.

Po stisknutí MENU tlačítka se na obrazovce objeví hlavní nabídka.

2 Zvolte nabídku, ve které chcete provést změnu nastavení.

Pomocí tlačítek ↓/↑ zobrazte požadovanou nabídku. Stisknutím tlačítka OK vyberte položku nabídky.

3 Přizpůsobte nabídku.

Pro změnu nastavení stiskněte tlačítka ↓/↑, a poté stiskněte tlačítko OK. Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce.

Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 30 sekundách automaticky zavře.

■ Vrácení nastavení na výchozí hodnoty

Lze obnovit výchozí hodnoty nastavení pomocí menu RESET. Pro více informací o obnovení výchozího nastavení viz (RESET) zapnuto strana 14.

Nastavení podsvícení (BACKLIGHT)

Je-li obrazovka príliš jasná, upravte podsvícení, aby byl obraz príjemnější.

Poznámka

Podsvícení nemůže být změněno v režimu ECO HIGH, MIDDLE nebo LOW (strana 15).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte |☐ (BACKLIGHT) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BACKLIGHT.

3 Stiskněte tlačítka ↓/↑ nastavení úrovně světla a poté stiskněte tlačítko OK.

- Nastavení kontrastu (CONTRAST)

Nastavte kontrast obrazu.

Poznámka

Kontrast nemůže být změněn v režimu ECO nastaveném na HIGH, MIDDLE, nebo LOW (strana 15).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte Ⓐ (CONTRAST) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka CONTRAST.

3 Stiskněte tlačítka ↓/↑ nastavení kontrastu a poté stiskněte tlačítko OK.

Nastavení jasu zobrazení (BRIGHTNESS)

Nastavte jas obrazu (černá úroveň).

Poznámka

Jas nemůže být změněn v programu ECO nastaveném na HIGH, MIDDLE, nebo LOW (strana 15).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ⚙ (BRIGHTNESS) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BRIGHTNESS.

3 Stiskněte tlačítka ↓/↑ pro nastavení jasu a poté stiskněte tlačítko OK.

A Automatické nastavení ostrosti a vystředění obrazu (SCREEN)

■ Funkce automatického nastavení kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 15).

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).

V tento okamžik může obraz blikat, nejedná se však o poruchu. Stačí chvilku počkat, dokud se nedokončí nastavení.

Pokud funkce automatického nastavení kvality monitoru nenastaví obraz úplně

Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu. (Viz AUTO níže.)

Pokud je i presto nutné provést další nastavení kvality obrazu

Manuálně lze nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice).

Tato nastavení se automaticky uloží do paměti a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Změny nastavení bude možná nutné zopakovat, pokud změníte vstupní signál po opětovném připojení počítače.

■ Proved'te další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

3 Pomocí tlačítek ↓/↑ vyberte AUTO a stiskněte tlačítko OK.

Provedte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je.

4 Pomocí tlačítek ↓/↑ vyberte ↩ a stiskněte tlačítko OK.

Návrat do hlavní nabídky.

■ Manuální nastavení ostrosti a vystředění obrazu (PHASE/PITCH)

Ostrost obrazu můžete nastavit takto.

1 Nastavte rozlišení na 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) na počítači.

2 Vložte CD-ROM.

3 Spust'te CD-ROM, zvolte oblast a model, a zobrazte testovací vzor.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe].

Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ vyberte PHASE a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PHASE.

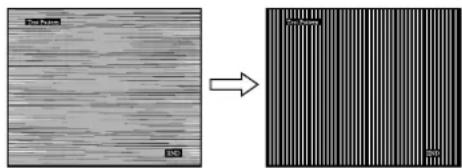

7 Tiskněte tlačitka ↓/↑ tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby byly vodorovné pruhy viditelné co nejméně.

8 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka.

Pokud se na celé obrazovce objevují svislé pruhy, nastavte v dalším kroku rozteč.

9 Pomocí tlačítek ↓/↑ vyberte PITCH a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PITCH.

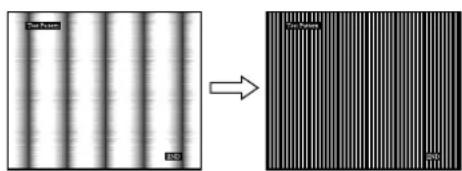

10 Tiskněte tlačítka ↓/↑, dokud svislé pruhy nezmizí.

Změňte nastavení tak, aby svislé pruhy zmizely.

11 Klepnutím na END na obrazovce vypněte zkušební vzorek.

12 Stiskněte tlačítko OK.

Návrat do nabídky SCREEN.

13 Pomocí tlačítek ↓/↑ vyberte ↩ a stiskněte tlačítko OK.

Návrat do hlavní nabídky.

■ Manuální nastavení umístění obrazu (H CENTER/V CENTER)

Není-li obraz ve středu obrazovky, nastavte vystředění obrazu podle následujících pokynů.

1 Nastavte rozlišení na 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) na počítači.
2 Vložte CD-ROM.
3 Spust'te CD-ROM, zvolte oblast a model, a zobrazte testovací vzor. Pro Windows Klepněte na [Utility] → [Windows]/[Win Utility.exe]. Pro Macintosh Klepněte na [Utility] → [Mac]/[Mac Utility].
4 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka.
5 Pomocí tlačítek ↓/↑ vyberte 🎨 (SCREEN) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SCREEN.
6 Pomocí tlačítek ↓/↑ vyberte H CENTER nebo V CENTER a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka H CENTER nebo V CENTER.
7 Pro vystředění zkušebního vzorku stiskněte tlačítka ↓/↑.
8 Klepnutím na END na obrazovce vypněte zkušební vzorek.
9 Stiskněte tlačítko OK. Návrat do nabídky SCREEN.
10 Pomocí tlačítek ↓/↑ vyberte ↩ a stiskněte tlačítko OK. Návrat do hlavní nabídky.

Nastavení teploty barev (COLOR)

Úroveň barvy v poli bílé barvy můžete vybrat z výchozích nastavení teploty barev. V případě potřeby teplotu barev jemně doladte.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ vyberte požadovanou teplotu barev a stiskněte tlačítko OK.

U bílé barvy se při snížení teploty z 9 300K na 6 500K změní namodralý odstín na načervenalý.

■ Jemné doladění teploty barev (USER ADJUSTMENT)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ vyberte „ADJUST“ a stiskněte tlačítko OK.

Na obrazovce se objeví menu pro jemné doladění teplot barev.

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz/

4 Pomocí tlačítek ↓/↑ vyberte R (červená) nebo B (modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek ↓/↑ nastavte teplotu barev a stiskněte tlačítko OK.

Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná.

5 Pomocí tlačítek ↓/↑ vyberte položku ↩ a stiskněte tlačítko OK.

Nové nastavení barev se do paměti uloží jako USER ADJUSTMENT a po každém výběru položky USER se automaticky obnoví.

Na obrazovce se zobrazí hlavní nabídka.

γ Změna nastavení gamma (GAMMA)

Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte γ (GAMMA) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka GAMMA.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

Změna polohy nabídek (MENU POSITION)

Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📄 (MENU POSITION) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU POSITION.

3 Pomocí tlačítek ↓/↑ vyberte požadované umístění a stiskněte tlačítko OK.

Můžete si zvolit jednu z 9 pozic, kde se má objevit menu.

A Výběr jazyka nabídky na obrazovce (LANGUAGE)

Lze změnit jazyk nabídek nebo hlášení zobrazených na monitoru.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☑ (LANGUAGE) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka LANGUAGE.

3 Pomocí tlačítek ↓/↑ vyberte jazyk a stiskněte tlačítko OK.

• ENGLISH: Angličtina
• FRANÇAIS: Francouzština
• DEUTSCH: Němčina
• E S P A ÑOL: Španělština
• ITALIANO: Italština
• NEDERLANDS: Holandština
• SVENSKA: Švédština
• РУССКИЙ:
• :日本語nština
•:Činština

→← Obnovení výchozího nastavení hodnot (RESET)

Nastavte výchozí hodnoty nastavení.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomoci tlačítek ↓/↑ vyberte →← (RESET) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka RESET.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

- OK: Obnovení všech výchozích hodnot Nastavení (LANGUAGE) nebude tímto obnoveno.

- CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky.

Oπ Uzamčení nabídek a ovládacích prvků (MENU LOCK)

Ovládání tlačítek lze kvůli zabránění náhodnému nastavení nebo obnovení zamknout.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte O _π (MENU LOCK) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU LOCK.

3 Pomocí tlačítek ↓/↑ vyberte ON nebo OFF a stiskněte tlačítko OK.

- ON: Funkční bude pouze vypínač ⏻ (napájení). Pokud se pokusíte o jakoukoli jinou operaci, na obrazovce se objeví ikona 📞ₘ (MENU LOCK).

- OFF:Nastavte On (MENU LOCK) na off. Jestliže On (MENU LOCK) bylo nastaveno na ON, když stisknete tlačítko MENU, O_n (MENU LOCK) se zvolí automaticky.

Technické funkce

Úsporný režim

Tento monitor vyhovuje směrnicím o úspoře energie VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo videografické kartě standardu DPMS (Display Power Management Signaling), bude monitor automaticky snižovat spotřebu energie následujícím způsobem.

SDM-S53

Režim spotřeby	Spotřeba energie ⏻ Indikátor (napájení)
běžný provoz 25 W (max.) zelená
aktivní vypnuto* (hluboký spánek)**	1 W (max.) oranžová
vypnuto 1 W (max.) červcná
vypnuto 0 W vypnuto

SDM-S73

Režim spotřeby	Spotřeba energie	Indikátor (napájení)
běžný provoz 45 W (max.) zelená
aktivní vypnuto*(hluboký spánek)**	1 W (max.) oranžová
vypnuto 1 W (max.) červená
vypnuto 0 W vypnuto

SDM-S93

Režim spotřeby	Spotřeba energie ⏻ Indikátor (napájení)
běžný provoz 50 W (max.) zelená
aktivní vypnuto* (hluboký spánek)**	1 W (max.) oranžová
vypnuto 1 W (max.) červená
vypnuto 0 W vypnuto

* Přejde-li počítač do režimu „aktivní vypnutí“, vstupní signál se přeruší a na obrazovce se zobrazí zpráva NO INPUT SIGNAL. Po 5 sekundách monitor přejde do úsporného režimu.

**„Hluboký spánek“ je úsporný režim definovaný agenturou Environmental Protection Agency.

Snížení spotřeby energie (ECO mode)

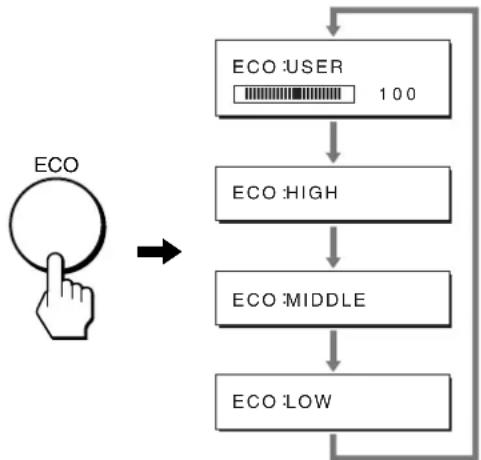

Jestliže opakovaně stisknete tlačítko ECO na přední straně monitoru, můžete zvolit jas obrazu.

Na obrazovce se objeví každý mód a jas obrazovky se podle módu sníží. Po 5 sekundách po upravení jasu nabídka automaticky zmízí.

Jas obrazovky a spotřeba elektrické energie se sníží, jakmile přejdete na módy z HIGH přes MIDDLE na LOW.

Výchozí nastavení jasu obrazovky je nastaveno na „USER“ (Uživatel).

Pokud zvolíte „USER“, můžete změnit úroveň podsvícení stlačením tlačítek ↓/↑, což má stejnou funkci jako když v nabídce zvolíte BACKLIGHT.

POZNÁMKA

Pouze když je program ECO nastaven na „USER“, jsou položky BACKLIGHT (osvětlení zezadu ), CONTRAST (kontrast), a BRIGHTNESS (jas) přístupné v nabídce (strana 11).

Funkce automatického nastavení kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz.

Přednastavený mód z výroby

Jakmile monitor přijme vstupní signál, automaticky jej sladí s předvolenými režimy uloženými v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Jestliže vstupní signál se shoduje s módem přednastaveným z výroby, na obrazovce se automaticky objeví obraz s příslušným přednastavením.

Jestliže vstupní signál se neshoduje s jedním z módů prednastavených ve výrobě

Když monitor obdrží vstupní signál, který se neshoduje s jedním z přednastavených módů, aktivuje se automaticky funkce nastavení kvality obrazu tohoto monitoru, aby na obrazovce byl zajištěn vždy čistý obraz (v rámci následujících rozsahů frekvencí monitoru):

(pokračování)

Horizontální frekvence 28–61 kHz (SDM-S53)

Vertikální frekvence: 48–75 Hz

V důsledku toho může zobrazení obrazu na obrazovce monitoru trvat déle než obvykle, pokud poprvé přijímá vstupní signál, který neodpovídá žádnému z předvolených režimů. Tato informace o nastavení se automaticky uloží do paměti, także přístě bude monitor reagovat stejně, jako kdyby přijímal signál, který odpovídá některému z režimů předvolených od výrobce.

Jestliže upravíte fázi, rozteč a obraz, ručně nastavte pozici

Pro určitý druh vstupního signálu nemusí tato funkce dokonale nastavit umístění obrazu, fázi a rozteč. V takovém případě můžete tato nastavení změnit ručně (strana 12).

Pokud tato nastavení změníte ručně, uloží se do paměti a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).

V tento okamžik může obraz blikat, nejedná se však o poruchu. Stačí chvilku počkat, dokud se nedokončí nastavení.

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, přečtěte si tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Informace o odstranění problému viz „Příznaky problémů a jejich odstranění“ na straně 18.

Pokud se na obrazovce zobrazí zpráva „OUT OF RANGE“

Toto znamená, že vstupní signál není podporován technickými parametry monitoru. Ověřte následující položky.

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 18.

Pokud se zobrazí zpráva „xxx.x kHz/xxx Hz“

Toto znamená, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru.

Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

Pokud se zobrazí zpráva „RESOLUTION > 1024 × 768“ (SDM-S53)

Toto znamená, že rozlišení není podporováno technickými parametry monitoru (1024 × 768 nebo méně).

Pokud se zobrazí zpráva „RESOLUTION > 1280 × 1024“ (SDM-S73/S93)

Toto znamená, že rozlišení není podporováno technickými parametry monitoru (1280 × 1024 nebo méně).

Pokud se na obrazovce zobrazí zpráva „NO INPUT SIGNAL“

Toto znamená, že není žádný vstupní signál.

INFORMATION NO INPUT SIGNAL GO TO POWER SAVE

„GO TO POWER SAVE“

Monitor přejde do úsporného režimu asi po 5 sekundách po zobrazení této zprávy.

Pokud se na obrazovce zobrazí zpráva „CABLE DISCONNECTED“

Toto znamená, že kabel videosignálu byl odpojen.

Příznaky problémů a jejich odstranění

Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému zařízení. Pokud se problém nepodaří vyřešit pomocí následujících opatření, použijte funkci vnitřní kontroly (strana 20).

Příznak Zkontrolujte tyto položky
Žádný obraz
Nesvítí-li indikátor ⏻ (napájení) nebo pokud se indikátor ⏻ (napájení) nerozsvítí po stisknutí vypínače ⏻ (napájení),	Zkontrolujte, zda je správně připojen kabel napájení.Zkontrolujte, zda je vypínač MAIN POWER napájení monitoru zapnutý (strana 8).
Bliká-li indikátor ⏻ (napájení) červeně,	Zkontrolujte, zda je vypínač ⏻ (napájení) v poloze „on“ (zapnuto).
Je-li indikátor ⏻ (napájení) zelený nebo bliká-li oranžově,	Použijte funkci vnitřní kontroly (strana 20).
Pokud se na obrazovce zobrazí zpráva CABLE DISCONNECTED,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdírek (strana 6).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.Je připojen nedodaný kabel videosignálu. Připojíte-li nedodaný kabel videosignálu, před přechodem do úsporného režimu se na obrazovce může zobrazit zpráva CABLE DISCONNECTED. Nejedná se o poruchu.
Zobrazí-li se zpráva NO INPUT SIGNAL nebo svítí-li indikátor ⏻ (napájení) oranžově nebo střídavě zeleně a oranžově,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdírek (strana 6).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremPočítač přešel do úsporného režimu Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.Zkontrolujte, zda je správně připojena grafická karta.Zkontrolujte, zda je vypínač v poloze „on“ (zapnuto).Restartujte počítač.
Pokud se na obrazovce zobrazí zpráva OUT OF SCAN RANGE (strana 16).	■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremZkontrolujte, zda je rozsah frekvencí obrazového vstupu v rozsahu specifikovaném pro monitor. Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a nastavte grafickou kartu počítače v následujících rozsazích: Horizontálně: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Vertikálně: 48 – 75 HzRozlišení: 1024 × 768 nebo méně (SDM-S53), 1280 × 1024 nebo méně (SDM-S73/S93)
Používáte-li Windows. • Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a provedte následující kroky. Vyberte ze seznamu „Výrobci“ „SONY“ a vyberte „SDM-S53,“ „SDM-S73“ nebo „SDM-S93“ ze seznamu „Modely“ na obrazovce s výběrem zařízení v systému Windows. Pokud se název modelu monitoru neobjeví v seznamu „Modely“, zkuste „Plug & Play“.
Používáte-li systém Macintosh, • V případě potřeby použijte při připojování tohoto monitoru k počítači Macintosh adaptér Macintosh (není součástí dodávky). Adaptér pro Macintosh připojte k počítači před připojením kabelu videosignálu.
Obraz bliká, skáče, chvěje se nebo je porušený	Nastavte rozteč a fázi (strana 12).Izolujte a potlačte všechny potencionální zdroje elektrických nebo magnetických polí, jako např. jiné monitory, laserové tiskárny, elektrické fény, fluorescenční výbojky nebo televize.Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu.■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremV příručce ke grafické kartě vyhledcjte správné nastavení monitoru.Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto monitorem podporovány. I v případě, že je frekvence ve správném rozsahu, některé grafické karty mohou využívat synchronizační pulsy, které jsou pro synchronizaci monitoru příliš úzké.Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, aby byl obraz co nejlepší.
Obraz je rozmazaný • Nastavte jas a kontrast (strana 11).• Nastavte rozteč a fázi (strana 12).■ Problemy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem• Nastavte rozlišení v počítači na 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93).
Obraz je rušen duchy	• Nepoužívejte prodlužovací kabel videa ani spínací skříňky pro video.• Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek.
Obraz není správně vystředěn nebo nemá správné rozměry	• Nastavte rozteč a fázi (strana 12).• Nastavte polohu obrazu (strana 13). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až do krajů.
Obraz je příliš malý	■ Problemy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem• Nastavte rozlišení v počítači na 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93)
Obraz je tmavý • Upravte podsvícení (strana 11).• Nastavte jas (strana 11).• Nastavte jas (strana 14).• Po zapnutí monitoru displeji trvá několik minut, než se rozjasní.• Obrazovka může ztmavnout, záleží na ECO módu, který jste zvolili.
Zobrazuje vlnitý nebo elipsovítý vzorek (moaré)	• Nastavte rozteč a fázi (strana 12).
Barva není stejnoměrná • Nastavte rozteč a fázi (strana 12).
Bílá barva se nezobrazuje jako bílá • Nastavte teplotu barev (strana 13).
Tlačítka monitoru nefungují (na obrazovce se objeví _n	• Je-li MENU LOCK nastaveno na ON, nastavte jej na OFF (strana 14).
Monitor se pochvíli vypne	■Problémy způsobené připojeným počítačem nebo jiným zařízením• Nastavte úsporný režim počítače na off (vypnuto).
Po vypnutí hlavního napájení ⏻ zůstane indikátor (napájení) chvíli světlý	• Když je napájení zapnuto, ale ⏻ vypínač (napájení) není stisknutý, nebo když monitor je v úsporném módu, když vypnete vypínač MAIN POWER, ⏻ indikátor (napájení) se ihned nevypne. Nejedná se o poruchu.

(pokračování)

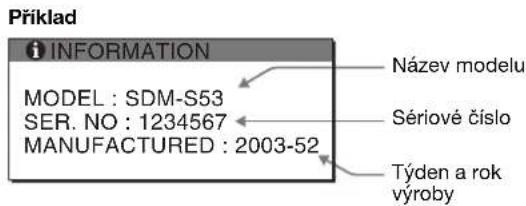

Zobrazení informací o monitoru

Zatímco monitor přijímá videosignál, držte stisknuté tlačítko MENU po dobu delší než 5 sekund, dokud se neobjeví okno s informacemi o monitoru.

Opětovným stisknutím tlačítka MENU okno zmizí.

MENU

Příklad i INFORMATION MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Název modelu Sériové číslo Týden a rok výroby

Přetrvává-li jakýkoli problém, obrat'te se na autorizovaného prodejce výrobku Sony a predejte mu následující informace:

• Název modelu: SDM-S53 nebo SDM-S73 nebo SDM-S93
- Sériové číslo
- Podrobný popis problému
- Datum koupě
- Název a technické parametry počítače a grafické karty

Funkce vnitřní kontroly

Tento monitor je vybaven funkcí vnitřní kontroly. Nastane-li problém s monitorem nebo počítačem (počítači), obrazovka potemní a indikátor ⏻ (napájení) bude svítit zeleně nebo blikat oranžově. Svítí-li indikátor ⏻ (napájení) oranžově, počítač je v úsporném režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

Indikátor (napájení) ⏻ SONY

Pokud obraz zmizí z obrazovky a indikátor ⏻ (napájení) je zelený

1 Vypněte vypínač ⏻ (napájení) a odpojte kabely videosignálu od monitoru.

2 Stisknutím tlačítka ⏻ (napájení) monitor zapnete.

Zobrazí-li se všechny čtyři barevné pruhy (bílý, červený, zelený, modrý), pracuje monitor správně. Znovu připojte kabely videosignálu a zkontrolujte stav počítače (počítačů). Pokud se barevné pruhy nezobrazí, je možné, že se jedná o závadu monitoru. Informujte o stavu monitoru vašeho autorizovaného prodejce Sony.

Pokud obraz zmizí z obrazovky a indikátor ⏻ (napájení) bliká zeleně.

Stiskněte dvakrát vypínač ⏻ (napájení), aby se monitor vypnul a zapnul.

Svítí-li indikátor ⏻ (napájení) zeleně, monitor pracuje správně.

Pokud indikátor ⏻ (napájení) stále bliká, je možné, že jde o závadu monitoru. Odpočitejte, kolik sekund uplyne mezi jednotlivými oranžovými záblesky indikátoru ⏻ (napájení) a informujte o stavu monitoru vašeho autorizovaného prodejce Sony. Nezapomeňte si poznamenat název modelu a sériové číslo monitoru. Také si poznamenejte značku a model počítače a grafické karty.

Technické údaje

SDM-S53

Panel LCD Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 15,0 palců

Formát vstupního signálu

RGB pracovní frekvence*

Horizontálně: 28 – 61 kHz

Vertikálně: 48 – 75 Hz

Rozlišení Horizontálně: Max.1024 bodů

Vertikálně: Max.768 řádků

Úrovně vstupního signálu

Obrazový signál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální, nebo kompozitní

synchronizace)

0,3 Vp-p, 75 Ω, negativní

(synchronizace v signálu

zelené)

Napájení 100 – 240 V, 50 – 60 Hz,

Max. 0,6 A

Příkon Max. 25 W

Pracovní teplota 5 – 35

°C

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibl. 339 × 370 × 186 mm

(13 ^3 /8 × 14 ^5 /8 × 7 ^3 /8 palcü)

(včetně stojanu)

Přibl. 339 × 275 × 53 mm

(13 ^3 /8 × 10 ^7 /8 × 2 ^1 /8 palců)

(bez stojanu)

Hmotnost Přibl. 3,7 kg (8 lb 2 oz)

(včetně stojanu)

Přibl. 2,7 kg (5 lb 15 oz)

(bez stojanu)

Plug & Play DDC2B

Příslušenství Viz strana 6.

SDM-S73/S93

Panel LCD Typ panelu: a-Si TFT Active Matrix

Velikost obrazu: 17,0 palců (SDM-S73)

Velikost obrazu: 19,0 palců (SDM-S93)

Formát vstupního signálu

RGB pracovní frekvence*

Horizontálně: 28 – 80 kHz

Vertikálně: 48 – 75 Hz

Rozlišení Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Obrazový signál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální, nebo kompozitní

synchronizace)

0,3 Vp-p, 75 Ω, negativní

(synchronizace v signálu zelené)

Napájení 100 – 240 V, 50 – 60 Hz,

Max. 1.0 A

Příkon Max. 45 W (SDM-S73)

Max. 50 W (SDM-S93)

Pracovní teplota 5 – 35 °C

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibl. 367 × 411 × 215 mm

(14 1/2 × 16 1/4 × 8 1/2 palcü)

(včetně stojanu) (SDM-S73)

Přibl. 412 × 445 × 234 mm

(16 1/4 × 17 5/8 × 9 1/4 palcü)

(včetně stojanu) (SDM-S93)

Přibl. 367 × 315 × 60 mm

(14^1/2× 12^1/2× 2^3/8palc)

(bez stojanu) (SDM-S73)

Přibl. 412 × 350 × 64 mm

(16 1/4 × 13 7/8 × 2 5/8 palcü)

(bez stojanu) (SDM-S93)

Hmotnost Přibl. 5,4 kg (11 lb 14 oz)

(včetně stojanu) (SDM-S73)

Přibl. 6,6 kg (14 lb 8 oz)

(včetně stojanu) (SDM-S93)

Přibl. 4,1 kg (9 lb)

(bez stojanu) (SDM-S73)

Přibl. 5,2 kg (11 lb 7 oz)

(bez stojanu) (SDM-S93)

Plug & Play DDC2B

Příslušenství Viz strana 6.

* Doporučené nastavení horizontálního a vertikálního časování

• Šírka horizontálních synchronizačních pulsů by měla být více než 4,8% celkového horizontálního intervalu nebo 0,8 μs podle toho, která hodnota je větší.
• Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs.
• Vertikální zatemňovací šířka by měla být více než 450 µs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornční.

TCO'99 Eco-document

ECOLOGY ENERGY EMISSIONS ECONOMICS Tc0 99

■ Congratulations!
