BRUKSANVISNING SDMS53 SONY

Innehållsförteckning

Försiktighetsåtgärder 4

Delar och kontroller....5

Installation....6

Installation 1: Anslut bildskärmskablarna ....6

Installation 2: Ansluta nätkabeln....7

Installation 3: Fäst kablarna och sätt tillbaka den bakre panelen . . 8

Installation 4: Slå på strömmen till bildskärm och dator .....8

Installation 5: Justera lutningen .....9

Anpassa bildskärmen....10

Hitta i menyn. 10

Justera bakgrundsbelysningen (BAKGRUNDSLJUS)....11

- Justera kontrasten (KONTRAST) 11

Justera en bilds svartnivå (LJUSSTYRKA) 11

A Justera bildens skärpa och centrering (BILD) 12

Justera färgtemperaturen (FÄRG)....13

γ Ändra gammainställningen (GAMMA)....14

Andra menyns position (MENYPOSITION) 14

A Välja språk för skämmenyerna (LANGUAGE) 14

→← Återställa alla justeringar till sina ursprungliga värden (ÅTERSTÄLL). 14

On Låsa menyerna och kontrollerna (MENYLÅS) 14

Tekniska funktioner....15

Minska strömförbrukningen (ECO läge) 15

Funktion för automatisk bildkvalitetsjustering ..... 15

Felsökning ....16

Skärmmeddelanden 16

Symptom och åtgärder 18

Funktion för självdiagnos 20

Specifikationer....21

Varning rörande strömanslutningar

- Använd medföljande nätkabel. Om du använder en annan nätkabel måste du kontrollera att den är lämplig som kabel i det elnät du använder.

För kunder i USA.

Om du inte använder rätt kabel uppfyller inte bildskärmen föreskrivna FCC-standarder.

För kunder i Storbritannien.

Om du använder bildskärmen i Storbritannien måste du se till att du använder den typ av kabel som används i Storbritannien.

Exempel på kontakttyper

för 100 till 120 V växelström (AC)

för 200 till 240 V växelström (AC)

endast 240 V växelström (AC)

Utrustningen bör installeras nära ett lättåtkomligt vägguttag.

Installation

Bildskärmen ska inte installeras eller lämnas:

• På platser där det råder extrem temperatur, t.ex. nära ett värmeelement, värmeutsläpp eller i direkt solljus. Om bildskärmen utsätts för extrema temperaturer, t.ex. i en bil parkerad i direkt solljus eller i närheten av ett värmeelement, kan det orsaka formförändringar i bildskärmens hölje och/eller funktionsstörningar.
• På platser som är utsatta för mekaniska vibrationer eller stötar.
• Nära utrustning som genererar starka magnetfält, t.ex. TV-apparater eller olika hushållsapparater.
• På platser där det finns stora mängder damm, smuts eller sand, t.ex. nära ett öppet fönster eller intill en ytterdörr. Om du tillfälligt använder bildskärmen utomhus måste du skydda bildskärmen mot kringflygande damm och smuts. Annars kan det uppstå funktionsfel som inte kan åtgårdas.

Hantering av LCD-skärmen

• Låt inte LCD-skärmen stå vänd mot solen eftersom det kan skada LCD-skärmen. Var särskilt försiktig om du placerar bildskärmen vid ett fönster.
• Tryck inte på eller repa LCD-skärmen. Placera inte tunga föremål på LCD-skärmen. Då kan skärmen slå sig vilket i sin tur kan leda till funktionsstörningar hos LCD-panelen.
• Om bildskärmen används där det är kallt kan det hånda att bilderna "släpar efter" på skärmen. Det är inte ett tecken på att något är fcl. Bilden kommer att visas som vanligt när temperaturen stigit till normal driftstemperatur igen.
• Om en stillbild visas under en längre tid kan rester av bilden dröja sig kvar under en kortare tid. Restbilden försvinner till slut.
• LCD-panelen blir varm när du använder den. Det är inte ett tecken på att något är fel.

Information om LCD (flytande kristallskärm, Liquid Crystal Display)

Observera att LCD-skärmen är en produkt som tillverkas med hög precision. Trots det kan svarta eller ljusa punkter (röda, blå eller gröna) ständigt visas på LCD-skärmen. Dessutom kan oregelbundet färgade band eller oregelbunden ljusstyrka förekomma på LCD-skärmen. Det är inte ett tecken på att något är fel. (Effektiva bildpunkter: över 99,99%)

Underhåll

• Koppla bort nätkabeln från vägguttaget innan du rengör bildskärmen.
• Rengör LCD-skärmen med en mjuk duk. Om du använder ett glasrengöringsmedel måste du kontrollera att det inte innehåller någon typ av antistatiskt medel eller liknande tillsatser eftersom det kan repa LCD-skärmens ytskikt.
• Rengör chassi, panel och reglage med en mjuk duk, lätt fuktad med ett milt rengöringsmedel. Använd inga typer av skurdukar med slipmedel, skurpulver eller lösningsmedel som t.ex. alkohol eller bensin.

- Gnugga, vidrör eller knacka inte på skärmens yta med vassa eller sträva föremål som t.ex. pennor eller skruvmejslar. Det kan leda till att bildröret repas.

- Observera att det material som bildskärmen är konstruerad av, liksom ytbeläggningen på LCD-skärmen, kan slitas ned och försämras om bildskärmen utsätts för flyktiga lösningsmedel t.ex. insektsgift, likaså vid en längre tids kontakt med gummi eller vinylmaterial.

Transport

• Koppla bort alla kablar från bildskärmen och fatta tag om LCD-skärmens sidor med båda händerna. Se upp så att inte skärmen repas under transporten. Om du tappar bildskärmen kan både du eller bildskärmen skadas.
• Om du behöver frakta bildskärmen i samband med reparation eller flytt rekommenderas du att använda originalkartongen med dess förpackningsmaterial.

Skrotning av bildskärmen

• Kasta inte bildskärmen med hushållssoporna.
• Lysröret som används i den här bildskärmen innehåller kvicksilver. Skrotning av bildskärmen måste utföras enligt de lokala regler och förordningar som gäller.

Delar och kontroller

Mer information finns på de sidor som anges inom parenteserna.

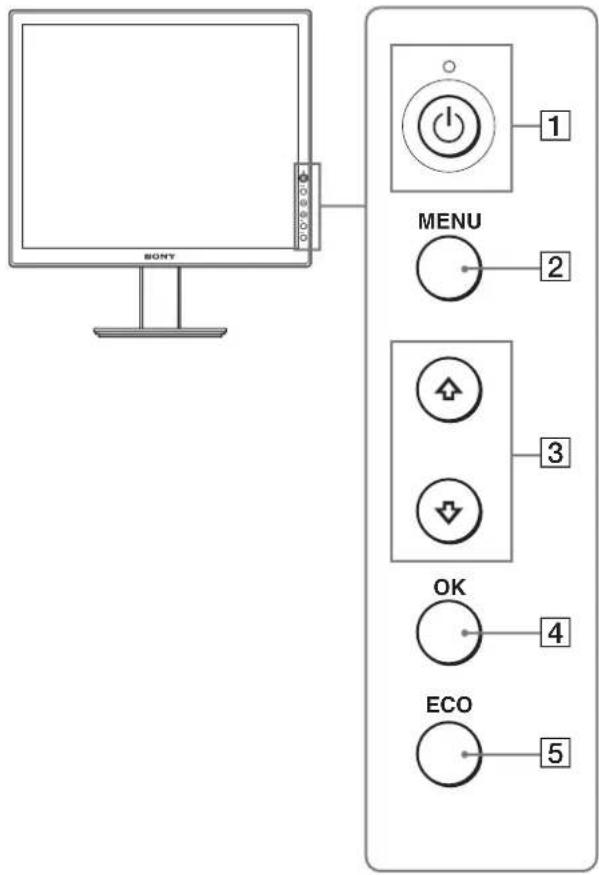

LCD-skärmens framsida

SONY MENU 2 3 OK 4 ECO 5

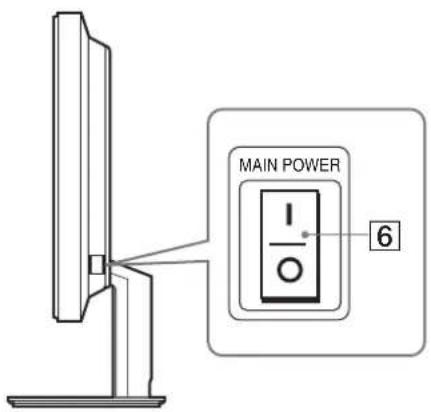

LCD-skärmen sedd från sidan

MAIN POWER 6

1 ⏻ Strömbrytare och ⏻ strömindikator (sidor 8, 15, 20)

Med strömbrytaren slår du på strömmen till bildskärmen. När ⏻ strömindikatorn lyser rött är strömmen påslagen. Du stänger av bildskärmen genom att trycka på samma knapp en gång till. Om ⏻ strömindikatorn inte tänds trycker du på MAIN POWER (6).

②MENU-knapp (sidor 10, 11)

Med den här knappen öppnar och stänger du menyskärmen.

3 ↓/↑, knappar (sid. 11)

Med de här knapparna väljer du menyalternativ och gör justeringar.

4 OK-knapp (sid. 11)

Men den här knappen aktiverar du det valda menyalternativet och de justeringar som du gjort med knapparna ↓/↑ (3).

5 ECO-knapp (sid. 15)

Den här knappen använder du när du vill minska strömförbrukningen.

6 MAIN POWER-omkopplare (sid. 8)

Den här knappen är bildskärmens huvudströmbrytare. Med den slår du på och av huvudspänningen.

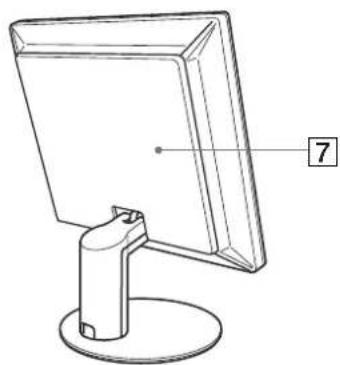

LCD-skärmens baksida

Ta bort den här panelen när du ansluter kablar och sladdar.

(fortsättning)

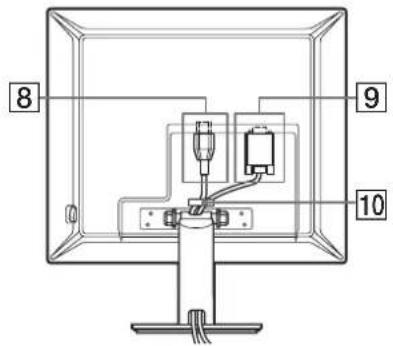

SDM-S53/S73

8 9 10

Den bildskärmsbaksida som visas i illustrationen tillhör SDM-S53.

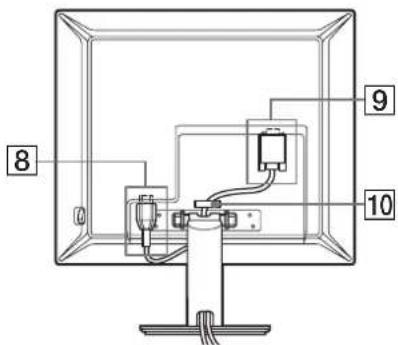

SDM-S93

8 9 10

8 AC IN-anslutning (sid. 7)

Här ansluter du nätkabeln (medföljer).

9 HD15 (RGB)-ingång

Den här ingången är avsedd för analoga RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

10 Kabelhållare (sid. 8)

Med kabelhållaren fäster du kablar och kontakter på bildskärmen.

Installation

Innan du använder bildskärmen bör du kontrollera att följande finns med i förpackningen.

• LCD-bildskärm
• Nätkabel
• HD15-HD15-videokabel
- CD-ROM-skiva (programvara för Windows/Macintosh, bruksanvisningar m.m.)
• Garantikort
- Snabbstartguide

Installation 1: Anslut bildskärmskablarna

Se till att strömmen till bildskärm och dator är avslagen innan du gör anslutningen.

Obs!

• Vidrör inte stiften i kontakten på videokabeln; stiften böjs lätt.
• Kontrollera att HD15-anslutningen hamnar rätt när du ansluter videokabeln eftersom stiften annars kan böjas.

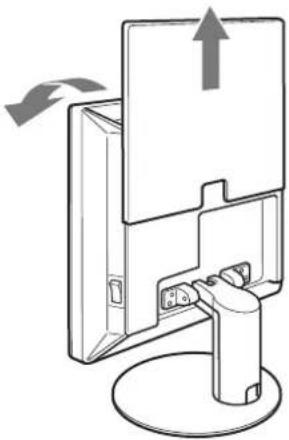

1 Skjut upp det bakre skyddet.

2 Fäll bildskärmen framåt.

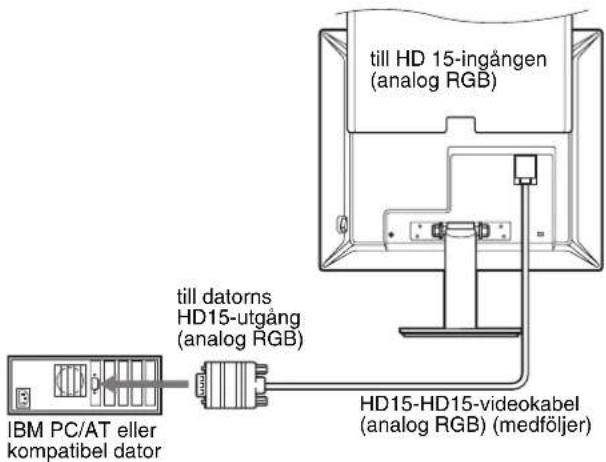

Anslut en dator som har en HD15-utgång (analog RGB)

Med den medföljande HD15-HD15-videokabeln (analog RGB) ansluter du datorn till bildskärmens HD 15-ingång (analog RGB).

Anslut datorn enligt följande illustrationer.

■ Anslutning till en IBM PC/AT eller kompatibel dator

till HD 15-ingången (analog RGB) till datorns HD15-utgång (analog RGB) IBM PC/AT eller kompatibel dator HD15-HD15-videokabel (analog RGB) (medföljer)

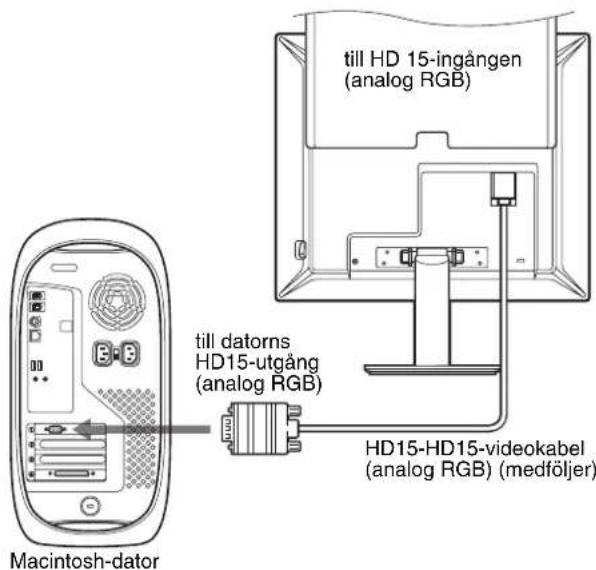

■ Ansluta till en Macintosh-dator

till HD 15-ingången (analog RGB) till datorns HD15-utgång (analog RGB) HD15-HD15-videokabel (analog RGB) (medföljer) Macintosh-dator

Om du ansluter till en Macintosh använder du vid behov en adapter (medföljer ej). Anslut adapter till datorn innan du ansluter videokabeln.

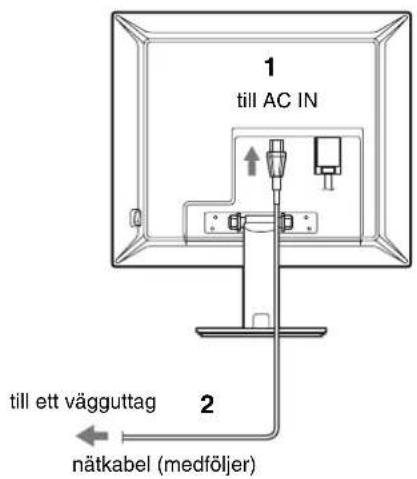

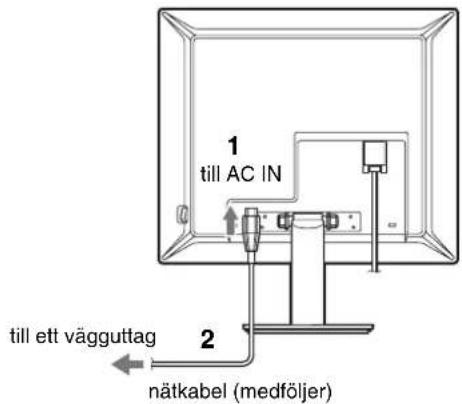

Installation 2: Ansluta nätkabeln

1 Anslut den medföljande nätkabeln till bildskärmens AC IN-anslutning och se till att den sitter ordentligt.
2 Anslut den andra änden till ett vägguttag och se till att den sitter ordentligt.

SDM-S53/S73

1 till AC IN till ett vägguttag 2 nätkabel (medföljer)

Den bildskärmsbaksida som visas i illustrationen tillhör SDM-S53. Samma sak gäller modell SDM-S73.

SDM-S93

1 till AC IN 2 till ett vägguttag nätkabel (medföljer)

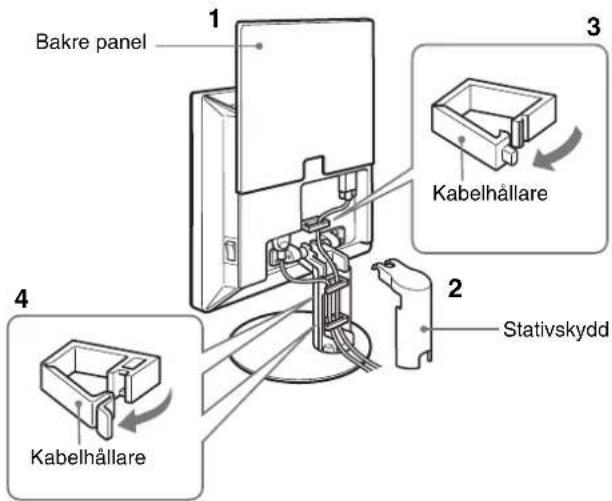

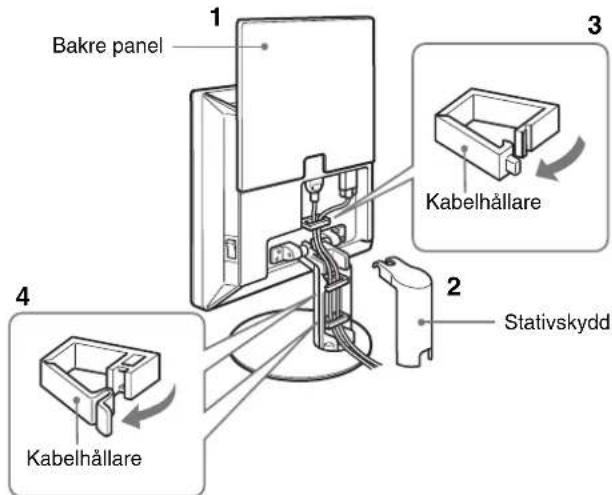

Installation 3: Fäst kablarna och sätt tillbaka den bakre panelen

1 Skjut upp den bakre panelen.
2 Ta bort stativskyddet.
3 Fäst nätkabeln och videokabeln med chassits kabelhållare (SDM-S53/S73). Fäst videokabeln med chassits kabelhållare (SDM-S93).
4 Samla ihop nätkabeln och videokabeln i stativet och fäst dem med kabelhållaren (SDM-S53/S73). Led in nätkabeln och videokabeln genom hålet till vänster på stativet och fäst nätkabeln och videokabeln med kabelhållaren inne i stället (SDM-S93).
5 Sätt tillbaka stativskyddet och skjut sedan ned den bakre panelen. Se till att sladdarna verkligen leds ut genom öppningen på undersidan av stativskyddet så att stativskyddet hamnar rätt.

SDM-S53/S73

Bakre panel Kabelhållare Stativskydd Kabelhållare

Bilderna av bildskärmens baksida är för modell SDM-S53. Samma sak gäller modell SDM-S73.

SDM-S93

Bakre panel 1 Kabelhållare 2 Stativskydd 3 4 Kabelhållare

Installation 4: Slå på strömmen till bildskärm och dator

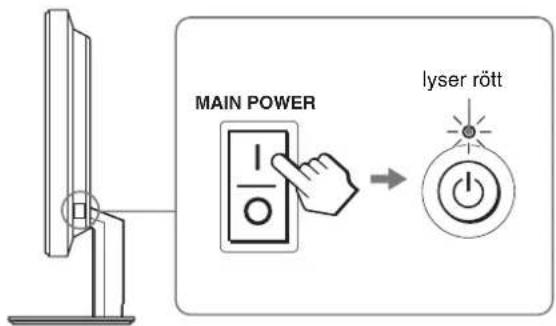

1 Tryck på MAIN POWER-omkopplaren på bildskärmens högra sida mot I, om den inte redan står i rätt läge. Se till att ⏻ strömindikatorn lyser rött.

Obs!

Vid leverans från fabriken står MAIN POWER-omkopplaren i påslaget läge (1).

MAIN POWER lyser rött

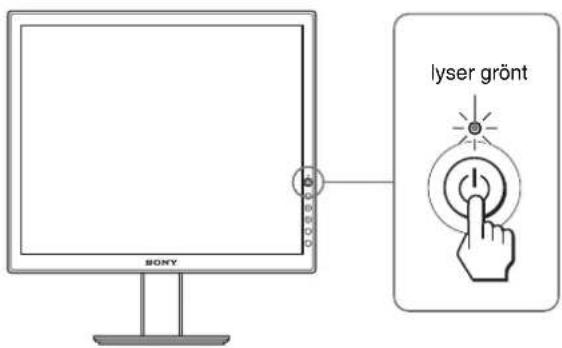

2 Tryck på ⏻ strömbrytaren till höger på bildskärmens framsida.

strömindikatorn tänds och lyser grönt.

lyser grönt SONY

3 Slå på strömmen till datorn.

Installationen av bildskärmen är klar. Om det behövs justerar du bilden med hjälp av bildskärmskontrollerna (sid. 10).

Om ingen bild visas på bildskärmen

• Kontrollera att nätkabeln och videokabeln är korrekt anslutna.
• Om "INGEN SIGNAL" visas på bildskärmen:

Datorn är i energisparläge. Tryck på någon av tangenterna på tangentbordet eller rör på musen.

- Om "KABEL EJ ANSLUTEN" visas på bildskärmen:

Se till att videokabeln är korrekt ansluten.

- Om "UTANFÖR OMFÅNGET" visas på bildskärmen:

Ansluter du den bildskärm du använde tidigare. Ställ sedan in datorns grafikkort inom följande värden.

	SDM-S53 SDM-S73/S93
Horisontell frekvens	28 – 61 kHz	28 – 80 kHz
Vertikal frekvens	48 – 75 Hz	48 – 75 Hz
Upplösning	1024 × 768 eller mindre	1280 × 1024 eller mindre

Mer information om skärmmeddelandena finns under "Symptom och åtgärder" on page 18.

Inga särskilda drivrutiner krävs

Bildskärmen hanterar standarden "DDC" Plug & Play och identifierar automatiskt all information om bildskärmen. Du behöver inte installera några särskilda drivrutiner på datorn.

Första gången du slår på strömmen till datorn, efter det att du har anslutit bildskärmen, kan det hända att installationsguiden visas på skärmen. I så fall följer du instruktionerna på skärmen. Plug & Play-bildskärm väljs automatiskt så att du kan använda den här bildskärmen.

Den vertikala frekvensen ändras till 60 Hz.

Eftersom det förekommer minimalt med flimmer hos den här bildskärmen kan du använda den som den är. Du behöver inte ställa in den vertikala frekvensen på ett särskilt högt värde.

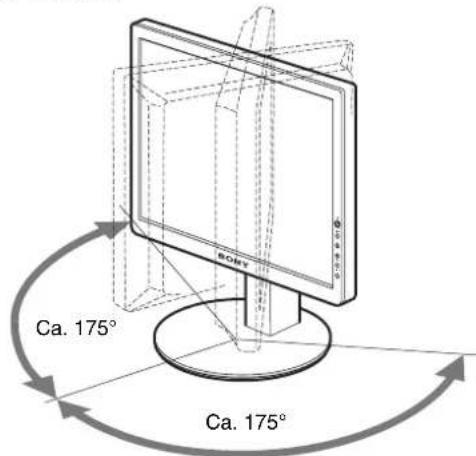

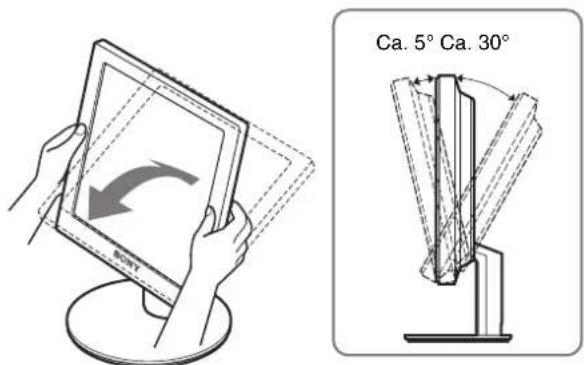

Installation 5: Justera lutningen

Bildskärmen kan lutas inom nedanstående vinklar.

Greppa LCD-panelens sidor och vinkla sedan skärmen.

Ca. 5° Ca. 30°

Endast SDM-S93

Ca. 175° Ca. 175°

Använda bildskärmen på ett bekvämt sätt

Anpassa bildskärmens vinkel efter skrivbordets och stolens höjd och vrid den så att du slipper att besväras av reflexer.

Obs!

När du justerar skärmens lutning och höjd bör du vara försiktig och göra det långsamt. Se till att bildskärmen inte slår mot bordet den står på.

Anpassa bildskärmen

Innan du gör några justeringar

Anslut bildskärm och dator och slå sedan på strömmen till dem. Bäst resultat får du om du väntar minst 30 minuter innan du gör några inställningar.

Du kan göra ett flera olika bildskärmsjusteringar med hjälp av den meny som visas på skärmen.

Hitta i menyn

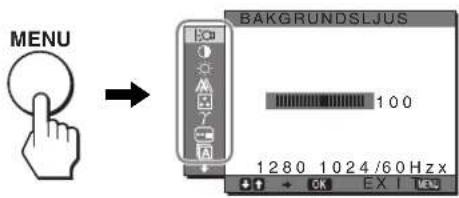

Visa huduvmenyn på skärmen genom att trycka på MENU-knappen. Se sid. 11 för mer information om hur du använder MENU-knappen.

MENU BAKGRUNDSLJUS 100 1280 1024/60Hz

Du väljer bland de ikoner som visas på ovanstående bild av huvudmenyn med hjälp av ↓/↑ och OK-knapparna. Följande meny 1\~9 visas. Fortsätt att trycka på ↓ för att rulla ned tills ikonerna i menyn 9 visas. Mer information om hur du använder ↓/↑ och OK-knapparna, se sid. 11.

1 BAKGRUNDSLJUS (sid. 11)

Justera bakgrundsbelysningens styrka genom att välja menyn BAKGRUNDSLJUS.

BAKGRUNDSLJUS 100 1280 1024/60 Hz x EX | ME4

② KONTRAST Ⓞ (sid. 11)

Justera bildens konstrast genom att välja menyn KONTRAST.

KONTRAST 100 1280 1024/60Hz EX | MAX

③ LJUSSTYRKA (sid. 11)

Justera bildens ljusstyrka (svartnivå) genom att välja menyn LJUSSTYRKA.

LJUSSTYRKA 100 1280 1024/60Hz

4 BILD A (sid. 12)

Justera bildens skärpa (fas/pixeljustering) eller bildens centrering (horisontell/vertikal position) genom att välja BILD.

BILD AUTO FAS PIXELJUSTERA H CENTRERING V CENTRERING 1280 1024 60Hzx/

5FÄRG (sid. 13)

Justera bildens färgtemperatur genom att välja menyn FÄRG. Då påverkar du tonen på skärmen.

FARG 9300K 6500K ANVÄNDARE LJUSTERA 1280 1024 60 Hzx/

6GAMMA γ (sid. 14)

Ändra inställningarna för bildens färgnyans genom att välja menyn GAMMA.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x /

7 MENYPOSITION (sid. 14)

Ändra placeringen av skärmmenyn genom att välja MENYPOSITION.

MENYPOSITION 1 2 8 0 1 0 2 4 6 0 Hz x/ OK EX MENU

8 LANGUAGE (sid.

Om du vill ändra språk för menyer och meddelanden väljer du LANGUAGE.

NEDERLANDS ■SVENSKA PYSCKIN 日本語 中文 1280x1024/60Hz

9 ÅTERSTÄLL →← (sid. 14)

Äterställer justeringarna till sina ursprungliga värden.

ATERSTALL OK AVBRYT 1280 1024 60Hzx. OK EX I MENU

10 MENYLÅS (sid.

Om du vill förhindra att inställningarna återställs eller ändras av misstag kan du låsa knapparna.

14) MENYLÁS PÁ AV 1 2 8 0 1 0 2 4 6 0 Hz x / OK EX I MENU

■ Med hjälp av MENU, ↓/↑ och OK-knapparna

1 Visa huvudmenyn.

Visa huvudmenyn på skärmen genom att trycka på MENU-knappen.

2 Markera den meny som du tänker göra justeringarna i.

Visa önskad meny genom att trycka på ↓/↑-knapparna. Välj menyalternativ genom att trycka på OK-knappen.

3 Utför menyjusteringen.

Du gör inställningen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

När du trycker på OK-knappen lagras inställningen, sedan återgår skärmen till föregående meny.

Återgå till normal visning genom att trycka på MENU-knappen. Om du inte trycker på några knappar stängs menyn automatiskt efter ungefär 30 sekunder.

- Återställa justeringarna till de ursprungliga inställningarna

Du kan återställa justeringarna via ÅTERSTÄLL-menyn. Mer information om hur du återställer justeringarna finns under ⋯ (ÅTERSTÄLL) på sid. 14.

Justera bakgrundsbelysningen (BAKGRUNDSLJUS)

Om bildskärmen är för ljus kan du justera bakgrundsbelysningen så att skärmen är lättare att se.

Obs!

Bakgrundsbelysningen kan inte justeras när läget ECO är ställt på STARKT, MEDEL eller SVAGT (sid. 15).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BAKGRUNDSLJUS) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn BAKGRUNDSLJUS visas på skärmen.

3 Justera bakgrundsbelysningen genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

- Justera kontrasten (KONTRAST)

Justera bildkonstrasten.

Obs!

Kontrasten kan inte justeras när läget ECO är ställt på STARKT, MEDEL eller SVAGT (sid. 15).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj Ⓐ (KONTRAST) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn KONTRAST visas på skärmen.

3 Justera kontrasten genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Justera en bilds svartnivå (LJUSSTYRKA)

Justera bildens ljusstyrka (svartnivå).

Obs!

Ljusstyrkan kan inte justeras när läget ECO är ställt på STARKT, MEDEL eller SVAGT (sid. 15).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj ⚙ (LJUSSTYRKA) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn LJUSSTYRKA visas på skärmen.

3 Justera ljusstyrkan genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

A Justera bildens skärpa och centrering (BILD)

■ Funktion för automatisk bildkvalitetsjustering

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen (sid. 15).

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda ⏻ (ström)omkopplarknappen.

Bilden kan vid detta tillfälle flimra, men det är inget fel. Vänta bara några sekunder tills justeringen slutförts.

Om det verkar som funktionen för automatisk bildkvalitetsjustering för den här bildskärmen inte justerar bilden fullt ut

Du kan göra ytterligare automatiska justeringar av bildkvaliteten för den aktuella insignalen. (Se AUTO nedan.)

Om du fortfarande behöver göra ytterligare justeringar av bildkvaliteten

Du kan justera bildens skärpa (fas/pixeljustering) manuellt, liksom positionen (horisontell/vertikal position).

Dessa justeringar lagras i minnet och hämtas automatiskt in när bildskärmen tar emot samma insignal.

Det kan hända att du måste göra om dessa inställningar om du ändrar insignalen i samband med att du återansluter datorn till bildskärmen.

Gör ytterligare automatiska justeringar för bildkvaliteten för den aktuella insignalen (AUTO)

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj A (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

3 Välj AUTO genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Gör de nödvändiga justeringarna av bildens fas, pixeljustering och horisontella/vertikala position för den aktuella insignalen och lagra dem i minnet.

4 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

■ Justera bildskärpan manuellt (FAS/PIXELJUSTERA)

Du kan justera bildskärpan på följande sätt.

1 Ställ upplösningen på 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) på datorn.

2 Sätt I CD-ROM-skivan.

3 Starta CD-ROM-skivan och markera det område du bor i och den modell du använder. Visa sedan testmönstret.

För Windows

Huvudmenyn visas på skärmen.

5 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj FAS genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FAS visas på skärmen.

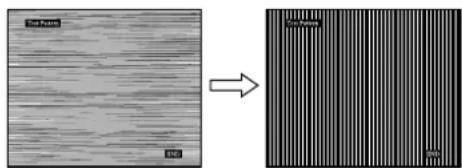

7 Tryck på ↓/↑-knapparna tills de horisontella linjerna minimerats.

Justera så att de horisontella linjerna minimeras.

8 Tryck på OK-knappen.

Huvudmenyn visas på skärmen.

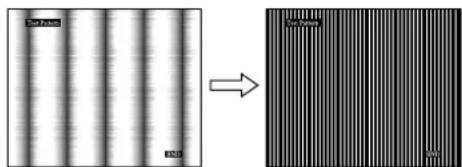

Syns vertikala linjer över hela skärmen ställer du in pixeljusteringen genom att utföra följande steg.

9 Välj PIXELJUSTERA genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn PIXELJUSTERA visas på skärmen.

10 Tryck på ↓/↑-knapparna tills de vertikala linjerna försvinner.

Justera tills de vertikala linjerna försvinner.

11 Stäng testmönstret genom att klicka på END på skärmen.

12 Tryck på OK-knappen.

13 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

■ Justera bildens position manuellt (H CENTRERING/V CENTRERING)

Om bilden inte är centrerad till mitten av skärmen justerar du centreringen på följande sätt.

1 Ställ upplösningen på 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) på datorn.

2 Sätt I CD-ROM-skivan.

3 Starta CD-ROM-skivan och markera det område du bor i och den modell du använder. Visa sedan testmönstret.

För Windows

Huvudmenyn visas på skärmen.

5 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj H CENTRERING eller V CENTRERING genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

7 Centrera testmönstret på skärmen genom att trycka på ↓/↑-knapparna.

8 Stäng testmönstret genom att klicka på END på skärmen.

9 Tryck på OK-knappen.

10 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

Justera färgtemperaturen (FÄRG)

Du kan välja bildens färgnivå för det vita färgfältet från de standardinställda färgtemperaturerna.

Om det behövs kan du också fininställa färgtemperaturen.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (FÄRG) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FÄRG visas på skärmen.

3 Välj önskad färgtemperatur genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Vita färger ändras från en blåaktig nyans till en rödaktig när färgtemperaturen sänks från 9300K till 6500K.

■ Finjustera färgtemperaturen (ANV JUSTERING)

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (FÄRG) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FÄRG visas på skärmen.

3 Välj "JUSTERA" genom att trycka på ↓/↑ -knapparna, tryck sedan på OK-knappen.

Menyn för fininställning av färgtemperaturen visas på skärmen.

ANV JUSTERING R 128 G 128 B 128 1 280 1 024 60 Hz/

4 Välj R (röd) eller B (blå) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen. Justera sedan färgtemperaturen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Eftersom den här inställningen ändrar färgtemperaturen genom att öka eller minska färgkomponenterna R och B i förhållande till G (grön) har färgkomponenten G ett fast värde.

5 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Den nya färginställningen lagras i minnet för ANV JUSTERING och hämtas in automatiskt varje gång du väljer ANVÄNDARE.

Huvudmenyn visas på skärmen.

γ Ändra gammainställningen (GAMMA)

Du kan associera skärmbildens färgnyans till bildens ursprungliga färgnyans.

1 Tryck på MENU-knappen. Huvudmenyn visas på skärmen.

2 Välj (GAMMA) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. Menyn GAMMA visas på skärmen.

3 Välj önskat läge genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Ändra menyns position (MENYPOSITION)

Du kan ändra menyns position t.ex. om den skulle ligga i vägen för en bild på skärmen.

1 Tryck på MENU-knappen. Huvudmenyn visas på skärmen.

2 Välj (MENYPOSITION) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. Menyn MENYPOSITION visas på skärmen.

3 Välj önskad position genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. Du kan flytta menyn till ett av de 9 lägen som finns tillgängliga.

A Välja språk för skärmmenyerna (LANGUAGE)

Du kan ändra språket som används för menyerna och de meddelanden som visas på skärmen.

1 Tryck på MENU-knappen. Huvudmenyn visas på skärmen.

2 Välj (LANGUAGE) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. Menyn LANGUAGE visas på skärmen.

3 Välj språk genom att trycka på knapparna ↓/↑ och tryck sedan på OK.

• ENGLISH: Engelska
• FRANÇAIS: Franska
• DEUTSCH: Tyska
- ESPAÑOL: Spanska
• ITALIANO: Italienska
• NEDERLANDS: Nederländska
• SVENSKA
• РУССКИЙ:
• : 田本語ska
• : 中esiska

→← Återställa alla justeringar till sina ursprungliga värden (ÅTERSTÄLL)

Återställer justeringarna till sina ursprungliga värden.

1 Tryck på MENU-knappen.
Huvudmenyn visas på skärmen.

2 Välj →← (ÅTERSTÄLL) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. Menyn ÅTERSTÄLL visas på skärmen.

3 Välj önskat läge genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

• OK: Återställa alla justeringar till de ursprungliga inställningarna. Inställningen för 📂LANGUAGE) återställs inte på det här sättet.
• AVBRYT: Avbryta återställningen och återgå till menyskärmen.

Låsa menyerna och kontrollerna (MENYLÅS)

Om du vill förhindra att inställningarna återställs eller ändras av misstag kan du låsa knapparna.

1 Tryck på MENU-knappen.
Huvudmenyn visas på skärmen.

2 Välj O _T (MENYLÅS) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. Menyn MENYLÅS visas på skärmen.

3 Välj PÅ eller AV genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

• P Å : B a r a ⏻(ström)omkopplaren kan användas. Försöker du utföra någon annan funktion visas ikonen ⚠π (MENYLÅS) på skärmen.
• AV: Ställer (MENYLÅS) på AV. Om du har ställt (OMENYLÅS) på PÅ och trycker på MENU- knappen väljs (MENYLÅS) automatiskt.

Tekniska funktioner

Energisparfunktion

Den här bildskärmen uppfyller de riktlinjerna för energibesparing som tagits fram av VESA, ENERGY STAR och NUTEK. Om bildskärmen är ansluten till en dator eller grafikkort som hanterar DPMS (Display Power Management Signaling) minskar bildskärmen automatiskt strömförbrukningen på det sätt som visas nedan.

SDM-S53

Energiläge Strömförbrukning	(ström)indikator
normal drift 25 W (max.) grön
aktiv av* 1 W (max.) orange (deep sleep)**
ström av 1 W (max.) röd
huvudströmmen 0 W av är av

SDM-S73

Energiläge Strömförbrukning	(ström)indikator
normal drift 45 W (max.) grön
aktiv av* 1 W (max.) orange (deep sleep)**
ström av 1 W (max.) röd
huvudströmmen 0 W avär av

SDM-S93

Energiläge Strömförbrukning	(ström)indikator
normal drift 50 W (max.) grön
aktiv av* 1 W (max.) orange (deep sleep)**
ström av 1 W (max.) röd
huvudströmmen 0 W av är av

* När datorn går in i läget "aktiv av" tas ingen insignal emot och INGEN SIGNAL visas på skärmen. Efter 5 sekunder går bildskärmen in i energisparläget.

** "Deep sleep" är ett energisparläge som definierats av Environmental Protection Agency.

Minska strömförbrukningen (ECO läge)

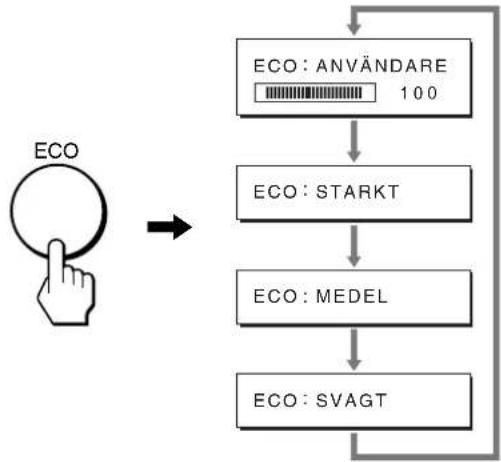

Genom att trycka flera gånger på ECO-knappen på bildskärmens framsida kan du ställa in bildskärmens ljusstyrka.

De olika lägena visas på skärmen och ljustyrkan minskas efter vilket läge du väljer. Menyn stängs automatiskt efter ungefär 5 sekunder.

Bildskärmens ljusstyrka och strömförbrukning minskas när du ändrar läget från STARKT till MEDEL och från MEDEL till SVAGT.

Ursprunglig inställning av bildskärmens ljusstyrka är "ANVÄNDARE".

Om du väljer "ANVÄNDARE" kan du justera bakgrundsbelysningen genom att trycka på ↓/↑-knapparna på samma sätt som när du väljer BAKGRUNDSLJUS i menyn.

Obs!

Alternativen BAKGRUNDSLJUS, KONTRAST och LJUSSTYRKA är bara tillgångliga i menyn när ECO-läget är ställt på "ANVÄNDARE" (sid. 11).

Funktion för automatisk bildkvalitetsjustering

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen.

Det fabriksinställda läget

För att uppnå en så god bildkvalitet som möjligt i bildskärmens mitt jämförs den mottagna insignalen automatiskt med de fabriksinställda lägen som finns lagrade i bildskärmens minne. Om insignalen överensstämmer med något av de fabriksinställda lägena visas bilden automatiskt på skärmen med rätt inställningar.

(fortsättning)

Om insignalen inte stämmer med något av de fabriksinställda lägena

När bildskärmen tar emot en insignal som inte stämmer överens med något av de fabriksinställda lägena aktiveras funktionen för automatisk justering av bildkvaliteten. På det sättet garanteras du att alltid få en skarp skärmbild (inom följande frekvensintervall):

Horisontell frekvens: 28–61 kHz (SDM-S53)

Första gången en insignal, som inte stämmer överens med något av de fabriksinställda lägena, tas emot tar det längre tid än vanligt innan bilden visas på skärmen, eftersom den automatiska inställningen tar en liten stund att utföra. Eftersom den nya inställningen lagras i bildskärmens minne visas bilden i fortsättningen lika snabbt som om signalen motsvarat något av de fabriksinställda lägena.

Om du justerar fas, pixeljustering och bildpositionen manuellt

För vissa insignaler kan det hända att bildskärmens funktion för automatiskt bildjustering inte klarar av att till hundra procent justera bildens position, fas och pixeljustering. I så fall kan du utföra dessa justeringar manuellt (sid. 12). När du har utfört dessa inställningar manuellt lagras de i minnet som ett användarläge och hämtas automatiskt in när bildskärmen tar emot samma insignal igen.

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda ⏻ (ström)omkopplaren.

Bilden kan vid detta tillfälle flimra, men det är inget fel. Vänta bara nägra sekunder tills justeringen slutförts.

Felsökning

Läs igenom följande avsnitt innan du kontaktar teknisk support.

Skärmmeddelanden

Om något är fel på insignalen visas ett av följande meddelanden på skärmen. Hur du löser problemet, se "Symptom och åtgårder" på sidan 18.

Om "UTANFÖR OMFÅNGET" visas på skärmen

Det här är ett tecken på att insignalen inte stämmer överens med specifikationerna för bildskärmen. Kontrollera följande alternativ.

För mer information om skärmmeddelanden, se "Symptom och åtgärder" på sidan 18.

Om "xxx.xkHz/ xxxHz" visas

Det här är ett tecken på att antingen den horisontella eller den vertikala frekvensen inte stämmer överens med bildskärmens specifikationer.

Siffrorna anger den horisontella och vertikala frekvensen för den aktuella insignalen.

INFORMATION UTANFÖR OMFÄNGET xxxx.xkHz/xxxxz

Om "UPPLÖSNING > 1024 × 768" visas (SDM-S53)

Det här är ett tecken på att upplösningen inte stämmer överens med bildskärmens specifikationer (1024 × 768 eller lägre).

Om "UPPLÖSNING > 1280 × 1024" visas (SDM-S73/S93)

Det här är ett tecken på att upplösningen inte stämmer överens med bildskärmens specifikationer (1280 × 1024 eller lägre).

Om "INGEN SIGNAL" visas på skärmen

Det här betyder att bildskärmen för tillfället inte tar emot någon signal.

INFORMATION INGEN SIGNAL GÄ T I L L ENERG I SPAR

"GÅ TILL ENERGISPAR"

Bildskärmen växlar över till energisparläge ungefär 5 sekunder efter det att meddelandet visades.

Om "KABEL EJ ANSLUTEN" visas på skärmen

Det här är ett tecken på att videokabeln har kopplats ur.

INFORMATNO KABEL EJ ANSLUTEN

SE

Symptom och åtgärder

Om du kan lokalisera ett problem till en dator eller annan utrustning som är ansluten, finns mer information i bruksanvisningen till den anslutna datorn/utrustningen.

Använd självdiagnosfunktionen (sid. 20) om följande rekommendationer inte löser problemet.

Symptom Kontrollera följande
Ingen bild
Om indikatorn ⏻ (ström) inte lyser eller om indikatorn ⏻(strömindikator) inte tänds när du trycker på ⏻ (strömbrytare),	Kontrollera att nätkabeln är korrekt ansluten.Kontrollera att bildskärmens huvudströmbrytare (MAIN POWER) är påslagen (sid. 8).
Om indikatorn ⏻ (ström) lyser rött när den tänds,	Kontrollera att ⏻ (strömbrytare) är påslagen.
Om indikatorn ⏻ (ström) lyser grönt eller blinkar orange,	Använd självdiagnosfunktionen (sid. 20).
Om KABEL EJ ANSLUTEN visas på skärmen,	Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 6).Check that the video input connector’s pins are not bent or pushed in.En videosignalskabel som inte medföljde är ansluten. KABEL EJ ANSLUTEN kan visas på skärmen om du ansluter en videosignalskabel som inte medföljde. Det är normalt.
Om INGEN SIGNAL visas på skärmen eller om indikatorn ⏻(strömindikator) lyser orange eller växlar mellan att lysa grönt eller orange,	Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 6).Kontrollera att stiften i videoingången inte är böjda eller intryckta.Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenDatorn är i energisparläge. Tryck på en tangent på tangentbordet eller rör på musen.Kontrollera att grafikkortet är korrekt installerat.Kontrollera att datorn är påslagen.Starta om datorn.
Om UTANFÖR OMFÅNGET visas på skärmen (sid. 16),	Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenKontrollera att bildskärmsfrekvensen ligger inom det intervall bildskärmen är konstruerad för. Har du bytt ut en gammal bildskärm mot den här ansluter du den äldre bildskärmen och justerar datorns grafikkort inom följande intervall:Horisontell frekvens: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Vertical frekvens: 48 – 75 HzUpplösning: 1024 × 768 eller lägre (SDM-S53), 1280 × 1024 eller lägre (SDM-S73/S93)
Om du använder Windows, • Har du bytt ut en gammal bildskärm mot den här ansluter du den äldre bildskärmen och gör följande. Välj “SONY” från listan “Manufacturers” och välj “SDM-S53”, ”SDM-S73” eller ”SDM-S93” från listan “Models” i fönstret för val av enheter i Windows. Om modellnamnet för den här bildskärmen inte visas i listan “Models” kan du försöka med “Plug & Play”.
Om du använder ett Macintosh-system	Om du ansluter till en Macintosh använder du vid behov en adapter (medföljer ej). Anslut adaptern till datorn innan du ansluter videokabeln.
Bilden flimrar, hoppar, oscillerar eller är förvrängd	Justera pixeljusteringen och fasen (sid. 12).Isolera eller avlägsna alla tänkbara källor som kan orsaka elektriska eller magnetiska fält, t.ex. bildskärmar, laserskrivare, elektriska fläktar, lysrör eller TV-apparater.Du kan pröva att ansluta bildskärmen till ett annat vägguttag, helst på en annan el-fas.Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenTa grafikkortets bruksanvisning till hjälp för rätt bildskärmsinställning.Bekräfta att grafikläget (VESA, Macintosh 19" Color osv.) och insignalens frekvens kan hanteras av den här bildskärmen. Även om frekvensen ligger inom rätt intervall kan vissa grafikkort ha en synkpuls som är för smal för att bildskärmen ska kunna synka korrekt.Justera datorns uppdateringsintervall (vertikal frekvens) för att få bästa möjliga bildkvalitet.
Bilden är suddig • Justera ljustyrka och kontrast (sid. 11).Justera pixeljusteringen och fasen (sid. 12).■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenStäll in upplösningen på 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93) på datorn.
Bilden "spökar"	Undvik att använda videoförlängningskablar och/eller videokopplingsdosor.Kontrollera att alla kontakter sitter som de ska i sina anslutningar.
Bilden är inte centrerad eller har inte rätt storlek	Justera pixeljusteringen och fasen (sid. 12).Justera bildens position (sid. 13). Tänk på att vissa videolägen inte fyller ut bildskärmen till kanterna.
Bilden är för liten	■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenStäll in upplösningen på 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93) på datorn.
Bilden är mörk • Justera bakgrundsbelysningen (sid. 11).Justera ljustyrkan (sid. 11).Justera färgnyansen med "Gamma" (sid. 14).Det tar några minuter för bildskärmen att bli ljus efter det att du slagit på strömmen till den.Skärmen kanske blir mörkare beroende på det ECO-läge du valt.
Du kan se ett vågformat eller elliptiskt mönster (moaré)	Justera pixeljusteringen och fasen (sid. 12).
Färgen är inte enhetlig	Justera pixeljusteringen och fasen (sid. 12).
Vitt ser inte ut som vitt	Justera färgtemperaturen (sid. 13).
Bildskärmens knappar verkar inte fungera( Orisas på skärmen)	Om "MENYLÅS" är ställt på PÅ ställer du det på AV (sid. 14).
Bildskärmen stängs av efter en stund	■ Problem orsakade av den anslutna datorn eller annan utrustningStäng av datorns energisparläge.
När du slagit av huvudströmmen lyser ⏻ (strömindikatorn) med ett klart sken en liten stund	Om du trycker på MAIN POWER för att stänga av strömmen när huvudströmmen är på men ⏻ (strömbrytare) inte är intryckt, eller när bildskärmen är i energisparläge, kan det hända att ⏻ (strömindikator) inte släcks med det samma. Det är inte ett tecken på att något är fel.

(fortsättning)

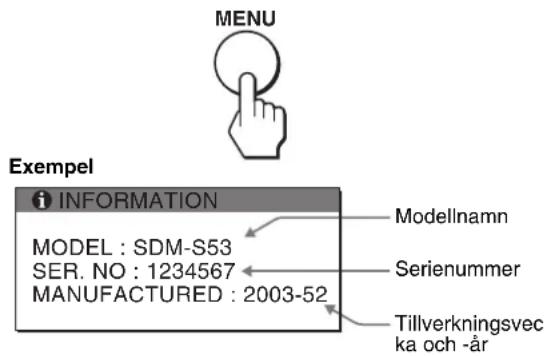

Visa informationen för den här bildskärmen När bildskärmen tar emot en videosignal trycker du in MENU-knappen under mer än 5 sekunder tills informationsrutan visas.

Stäng informationsfönstret genom att trycka på MENU-knappen igen.

MENU Exempel i INFORMATION MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Modellnamn Serienummer Tillverkningsvec ka och -år

Om du står inför ett problem som du inte kan lösa kontaktar du din auktoriserade Sony-återförsäljare och ger dem följande information:

• Modellnamn: SDM-S53 or SDM-S73 or SDM-S93
- Serienummer
• Detaljerad beskrivning av problemet
- Inköpsdatum
- Namn och specifikationer för dator och grafikkort

Funktion för självdiagnos

Bildskärmen är utrustad med en funktion för självdiagnos. Om problemet ligger hos bildskärmen eller datorn/datorerna visas inget på bildskärmen och ⏻ (ström)indikatorn lyser antingen grönt eller blinkar orange. Om ⏻ (ström)indikatorn lyser orange betyder det att datorn är i energisparläget. Tryck på en tangent på tangentbordet eller rör på musen.

SONY (ström) indikator

Om bilden försvinner från skärmen och ⏻ (ström)indikatorn lyser grönt

1 Slå av strömmen med ⏻ (ström)omkopplaren och koppla bort videokabeln från bildskärmen.

2 Slå på strömmen till bildskärmen genom att trycka på ⏻ (ström)omkopplaren.

Bildskärmen fungerar som den ska om alla fyra färgstaplarna (vit, röd, grön, blå) visas. Koppla tillbaka videokabeln och kontrollera att datorn fungerar som den ska.

Om färgstaplarna inte visas kan det betyda att det är något fel på bildskärmen. Informera din auktoriserade Sony-återförsäljare om bildskärmens status.

Om bilden försvinner från skärmen och ⏻ (ström)indikatorn blinkar orange

Slå på och av bildskärmen genom att trycka två gånger på ⏻ (ström)omkopplaren.

Om ⏻ (ström)indikatorn lyser grönt fungerar bildskärmen som den ska.

Om ⏻ (ström)indikatorn fortfarande blinkar kan det betyda att det är något fel på bildskärmen. Räkna antalet sekunder mellan ⏻ (ström)indikatorns orange blinkningar och informera din auktoriserade Sony-återförsäljare om bildskärmens status. Se till att du har skrivit ned bildskärmens modellnamn och serienummer. Skriv också ned uppgifter om datorns och grafikkortets märke och modell.

Specifikationer

SDM-S53

LCD-skärm Paneltyp: a-Si TFT aktiv matris

Bildstorlek: 15,0 tum

Insignalens format RGB-drivfrekvens*

Horisontell frekvens: 28-61 kHz

Vertikal frekvens: 48-75 Hz

positiv eller negativ

(Separat horisontell och vertikal

eller sammansatt synk)

0,3 Vp-p, 75Ω, negativ

(Synk på grön)

Strömförsörjning 100-240 V, 50-60 Hz,

Max. 0,6 A

Strömförbrukning Max. 25 W

Storlek (bredd/höjd/djup)

Bildskärm (upprätt):

Ca. 339 × 370 × 186 mm

(med ställ)

Ca. 339 × 275 × 53 mm

(utan ställ)

Vikt Ca. 3,7 kg (med ställ)

Ca. 2,7 kg (utan ställ)

Plug & Play DDC2B

Tillbehör Se sid. 6.

SDM-S73/S93

LCD-skärm Paneltyp: a-Si TFT aktiv matris

Bildstorlek: 17,0 tum (SDM-S73)

Bildstorlek: 19,0 tum (SDM-S93)

Insignalens format RGB-drivfrekvens*

Horisontell frekvens: 28-80 kHz

Vertikal frekvens: 48-75 Hz

positiv eller negativ

(Separat horisontell och vertikal

eller sammansatt synk)

0,3 Vp-p, 75Ω, negativ

(Synk på grön)

Strömförsörjning 100-240 V, 50-60 Hz,

Max. 1,0 A

Strömförbrukning Max. 45 W (SDM-S73)

Max. 50 W (SDM-S93)

Storlek (bredd/höjd/djup)

Bildskärm (upprätt):

Ca. 367 × 411 × 215 mm

(med ställ) (SDM-S73)

Ca. 412 × 445 × 234 mm

(med ställ) (SDM-S93)

Ca. 367 × 315 × 60 mm

(utan ställ) (SDM-S73)

Ca. 412 × 350 × 64 mm

(utan ställ) (SDM-S93)

Vikt Ca. 5,4 kg (med ställ)

(SDM-S73)

Ca. 6,6 kg (med ställ)

(SDM-S93)

Ca. 4,1 kg

(utan ställ) (SDM-S73)

Ca. 5,2 kg

(utan ställ) (SDM-S93)

Plug & Play DDC2B

Tillbehör Se sid. 6.

* Rekommenderad horisontell och vertikal timing

• Horisontellt synkpulsförhållande ska vara större än 4,8% av den totala horisontella tiden eller 0,8 μs, beroende på vilket värde som är störst.
• Horisontell släcksignalpulsbredd bör överstiga 2,5 μsek.
• Vertikal släcksignalpulsbredd bör överstiga 450 μsek.

Utförande och specifikationer kan ändras utan föregående meddelande.

TCO'99 Eco-document
