KULLANIM KILAVUZU SDMS53 SONY

Bölümlerin ve kontrol düğmelerinin tanımlanması. 5

Kurulum....6

Kurulum 1: Video sinyal kablolarını takın .....6

Kurulum 2: Güç kablosunu bağlayın....7

Kurulum 3: Kabloları sağlamlayın ve arka kapağı kapatın ..... 8

Kurulum 4: Monitörü ve bilgisayarı açın ....8

Kurulum 5: Eğikliği ayarlama....9

Monitörün Kullanıcıya Bağlı Ayarı .....10

Menüyü kullanma 10

Arka ışığı ayarlama (BACKLIGHT (ARKA PLAN IŞIĞI)). ..... 11

Kontrasti ayarlama (CONTRAST (KONTRAST)) 11

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS) ..... 11

A Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN (EKRAN)). 12

Renk ısısını ayarlama (COLOR (RENK)) ..... 13

γ Gama ayarının değiştirilmesi (GAMMA (GAMA)) ..... 14

Menü konumunu değiştirme (MENU POSITION (MENÜ KONUMU)) 14

Ekran menüsü dilini seçme (LANGUAGE (DİL)) ..... 14

→•• Tüm ayar verilerini fabrika ayarlarına sıfırlama (RESET (SIFIRLAMA))....14

Oπ Menüleri ve kontrol düğmelerini kilitleme (MENU LOCK (MENÜ KİLİTLEME)). 14

Teknik Özellikler 15

Enerji tasarrufu fonksiyonu 15

Güç tüketimini azaltma (ECO modu) 15

Otomatik görüntü kalitesi fonksiyonu....15

Sorun giderme....16

Görüntülü mesajlar 16

Hata belirtileri ve olası giderme yöntemleri 18

Otomatik hata tespiti fonksiyonu 20

Özellikler....21

• Macintosh, Apple Computer, Inc.'in tescilli markasıdır, A.B.D ve diğer ülkelerde tescil edilmiştir.
• Wind ^® A.B.D. ve diğer ülkelerde Microsoft Corporation'ın tescilli markasıdır.
• IBM PC/AT ve VGA, A.B.D. IBM Corporation' in tescilli markalarıdır.
• V E S A v e D'Video Electronics Standards Association'in tescilli markalarıdır.
• ENERGY STAR A.B.D. tescilli markasıdır.
• Adobe ve Acrobat, Adobe Systems Incorporated' in markalarıdır.
• Burada adı geçen diğer bütün ürün isimleri, ilgili şirketlerin markaları veya tescilli markaları olabilir.
• Ayrıca, “™” ve “®” bu el kitabında her yerde söz edilmez.

Uyarılar

Güç bağlantıları ile ilgili uyarı

- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynagımızla uyumlu olduğundan emin olun.

A.B.D. deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu monitor zorunlu FCC standartlarına uygun olmayacaktır.

Ingiltere'deki müsteriler için

Eğer bu monotörü İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanım.

Fiş tiplerinin örnekleri

100 ila 120 V AC için 200 ila 240 V AC için sadece 240 V AC için

Cihaz, kolaylikla erisilebilen bir prize yakin olarak yerlestirilmelidir.

Kurulum

Monitörü aşağıdaki yerlerde kurmayın veya bırakmayın:

- Aşırı sıcak yerler, örneğin radyatör yanı, ıstılcı yanı veya doğrudan güneş ışığı alan yerler. Monitörü, mesela güneş altında park edilmis araba içinde veya isitici yanında, asiri sicaga maruz bırakmak, kasada deformasyona ve arizalara sebep olabilir.

- Mekanik vibrasyon veya şoka açık yerlerde.

- TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakınında.

- Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

LCD ekranı kullanma

• LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Monitörü pencere yanına yerleştirirken dikkatli olun.
• LCD ekrana bastırmayın ve ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzdünlüğünü kaybetmesine ve LCD panel arızasına sebep olabilir.
• Eğer monitor soğuk bir yerde kullanlırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.
• LCD panel çalışma sırasında isinir. Bu bir anza değildir.

LCD ile ilgili not (Sıvı Kristal Ekran)

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99 dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekranın kaplamasını çizebilir.
• Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
• Eğer monitor böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.

Taşıma

• Taşima esnasında monitördeki tüm kabloları ayırın ve ekranı çizmemeye özen göstererek LCD monitorün iki tarafından sıkıca tutun. Eğer monitorü düşürürseniz yaralanabilirsiniz veya monitor hasar görebilir.
• Bu monitörü tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.

Monitörün atılması

- Bu monitörü genel ev atıkları ile birlikte atmayın.

- Bu monitörde kullanılan flüoresan tüpte civa bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

Bölümlerin ve kontrol düğmelerinin tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız.

LCD monitörün ön yüzü

SONY MENU OK ECO

LCD monitörün yandan görüntü sü

MAIN POWER 6

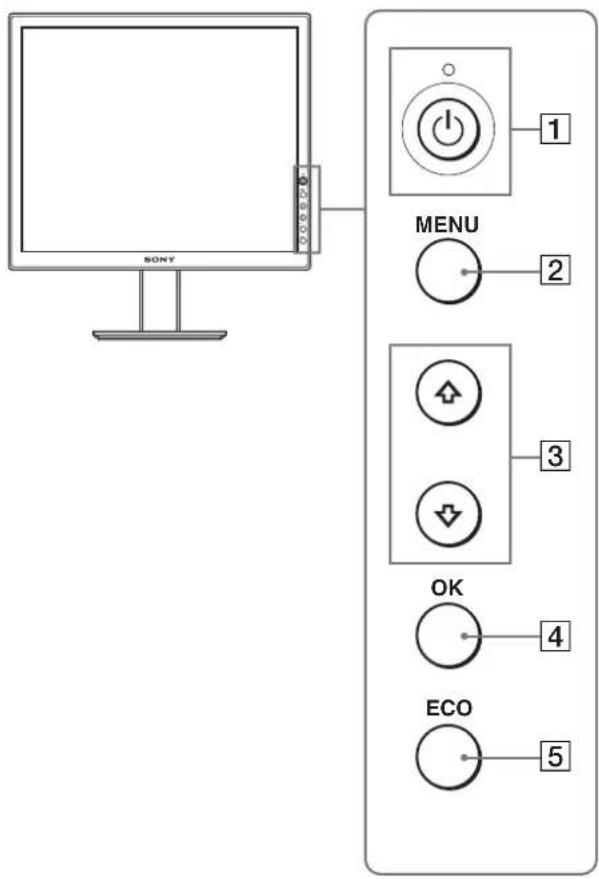

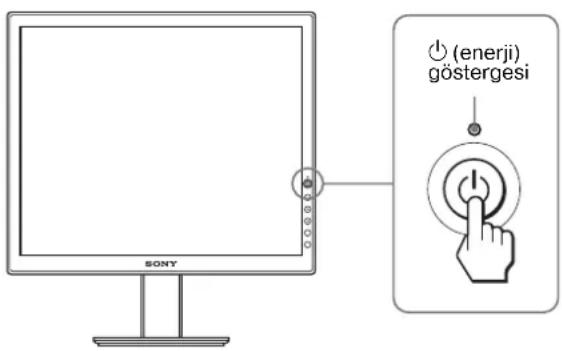

1 ⏻ (Güç) düğmesi ve ⏻ (güç) ışığı (sayfalar 8, 15, 20)

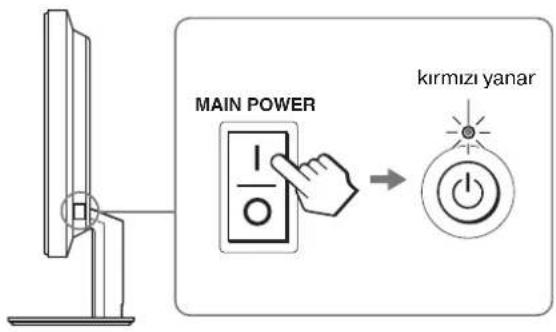

(güç) ışığı kırmızı yandığında, bu düğme monitörü açar. Monitörü kapatmak için, bu düğmeye tekrar basın.
(güç) ışığı yanmazsa, MAIN POWER düğmesine (6) basin.

②MENU düğmesi (sayfalar 10, 11)

Bu düğme menü ekranını açar ve kapatır.

3 ↓/↑ düğmeleri (sayfa 11)

Bu düğmeler, menü maddelerini seçmek ve ayar yapmak için kullanılır.

4 OK düğmesi (sayfa 11)

Bu düğme, ↓/↑ düğmeleri ile seçilen menü maddelerini ve yapılan ayarları aktive eder (3).

5 ECO düğmesi (sayfa 15)

Bu düğme, güç tüketimini azaltmak için kullanılır.

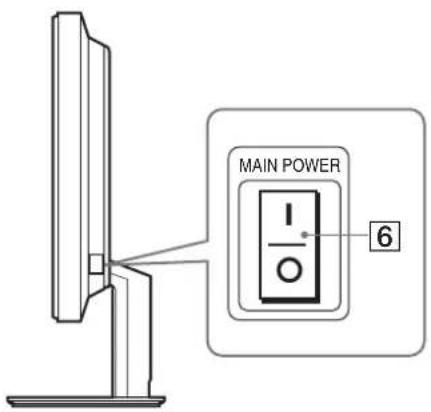

6 MAIN POWER düğmesi (sayfa 8)

Bu düğme, monitörün ana gücünü açar ve kapatır.

LCD monitörün arka yüzü

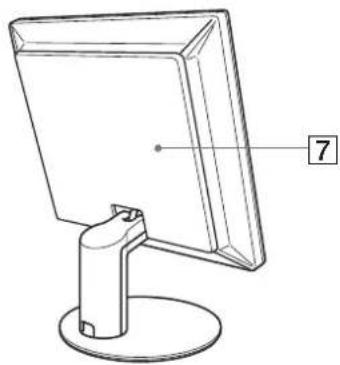

7 Arka kapak (sayfa 8)

Bu kapağı, kabloları veya ağ kablolarını takarken çıkartiniz.

(devam)

SDM-S53/S73

8 9 10

Bu şekil SDM-S53 model monitorün arka yüzeyini gösterir.

SDM-S93

8 9 10

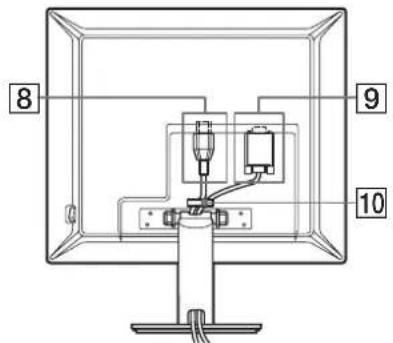

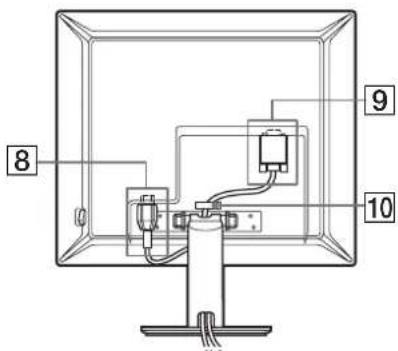

8 AC IN soketi (sayfa 7)

Bu soket güç kablosunu bağlar (sağlanmıştır).

9 HD15 (RGB) giriş soketi

Bu soket RGB video (0,700 Vp-p, pozitif) ve sync sinyallerini verir.

10 Kablo tutucu (sayfa 8)

Bu parça, kabloları ve ağ kablolarını monitöre sabitler.

Kurulum

Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.

• LCD ekran
• Güç kablosu
• HD15-HD15 video sinyal kablosu
- CD-ROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vs.)
- Garanti kartı
• Kolay Kurulum Kılavuzu

Kurulum 1:Video sinyal kablolarını takın

Bağlamadan önce monitörü ve bilgisayarınızı kapatın.

Notlar

• Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.
• Video sinyal kablosu soketinin (bağlantısı) bükülmesini engellemek için HD 15 soketinin yönünü kontrol ediniz.

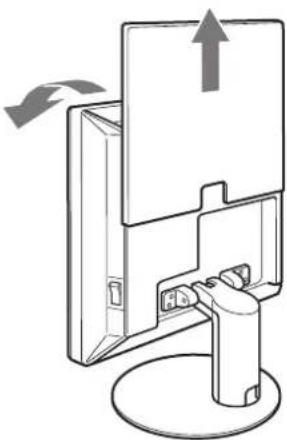

1 Arka kapağı yukarı kaydırın.

2 Monitörü öne eğin.

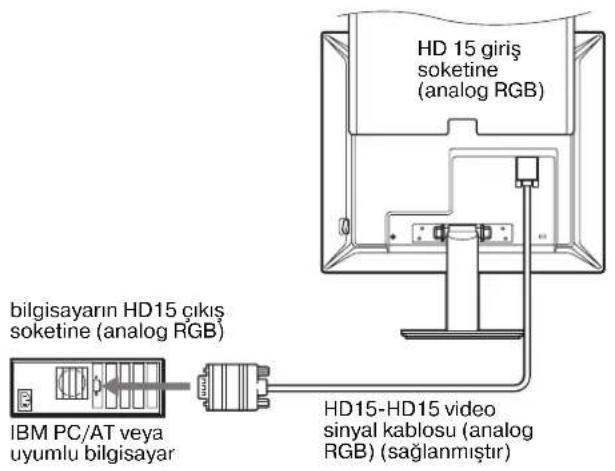

HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB)

Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitörün HD 15 giriş soketine (analog RGB) bağlayın.

Bilgisayarı, aşağıdaki şekillere bakarak bağlayın.

■ IBM PC/AT ve uyumlu bir bilgisayara bağlamap

HD 15 giriş soketine (analog RGB) bilgisayarın HD15 çıkış soketine (analog RGB) IBM PC/AT veya uyumlu bilgisayar HD15-HD15 video sinyal kablosu (analog RGB) (sağlanmıştır)

■ Bir Macintosh bilgisayara bağlama

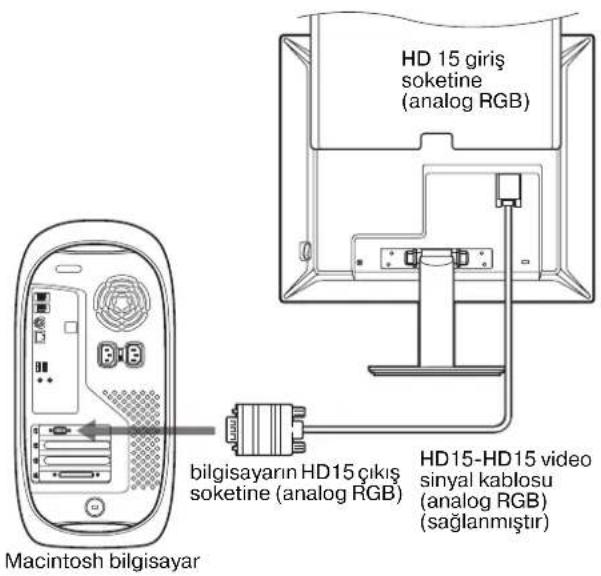

Macintosh bilgisayar bilgisayarın HD15 çıkış soketine (analog RGB) HD 15 giriş soketine (analog RGB) HD15-HD15 video sinyal kablosu (analog RGB) (sağlanmıştır)

Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın.

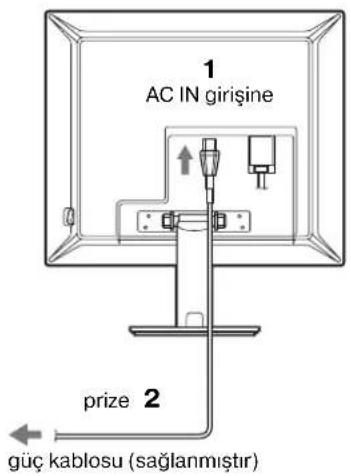

Kurulum 2:Güç kablosunu bağlayın

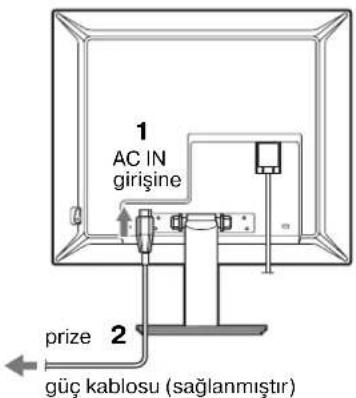

1 Sağlanan güç kablosunu monitörün AC IN soketine sağlam bir şekilde bağlayın.
2 Diğer ucu bir prize sağlam bir şekilde takın.

SDM-S53/S73

1 AC IN girişine prize 2 güç kablosu (sağlanmıştır)

Bu şekil SDM-S53 model monitorün arka yüzeyini gösterir. Aynı şekil SDM-S73 modeli için de geçerlidir.

SDM-S93

1 AC IN girişine 2 prize güç kablosu (sağlanmıştır)

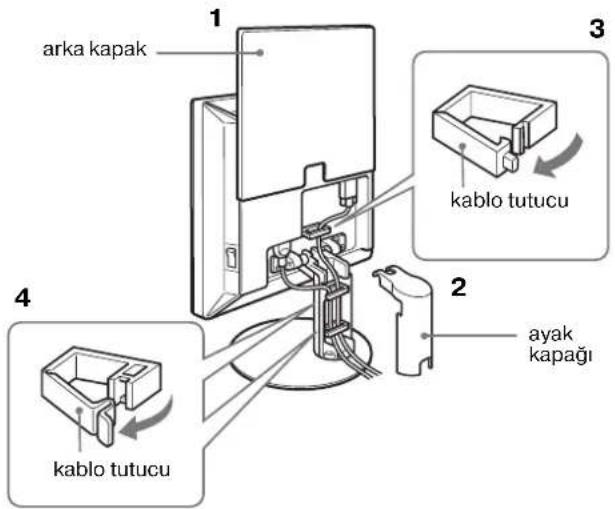

Kurulum 3: Kabloları sağlamlayın ve arka kapağı kapatın

1 Arka kapağı yukarı kaydırın.
2 Ayak kapağını çıkartın.

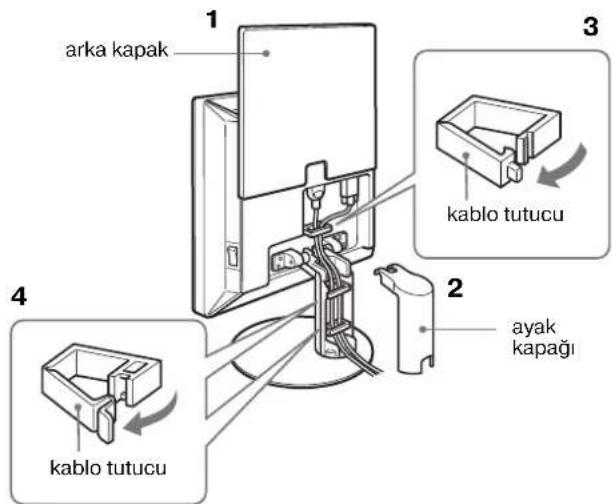

3 Kasa (SDM-S53/S73) üzerindeki kablo tutucuyu kullanarak, güç kablosunu ve video sinyal kablosunu güvenceye alın. Kasa (SDM-S93) üzerindeki kablo tutucuyu kullanarak video sinyal kablosunu güvenceye alın.
4 Güç kablosunu ve video sinyal kablosunu, ayağın içine yerleştirin ve kablo tutucuyu (SDM-S53/S73) kullanarak güvenceye alın. Güç kablosunu ayağın sol tarafından delikten içeri yerleştirin ve (SDM-S93) içindeki kablo tutucuyu kullanarak güç kablosunu ve video sinyal kablosunu güvenceye alın.
5 Ayak kapağını yerine takın ve arka kapağı aşağı kaydırın.

Ayak kapağının düzgün yerleşmesi için, lütfen kabloların ayak kapağının altındaki açıklıktan dışarı çıktığına emin olun.

SDM-S53/S73

1 arka kapak 3 kablo tutucu 2 ayak kapağı 4 kablo tutucu

Bu şekil SDM-S53 model monitorün arka yüzeyini gösterir. Aynı şekil SDM-S73 modeli içinde geçerlidir.

SDM-S93

arka kapak kablo tutucu ayak kapağı

Kurulum 4:Monitörü ve bilgisayarı açın

1 Basılı değilse, monitörün sağ tarafından MAIN POWER düğmesine I yönünde basın. ⏻ (güç) ışığının kırmızı yandığından emin olun.

Not

Monitör, fabrikadan MAIN POWER düğmesi açık (I) olarak gönderilir.

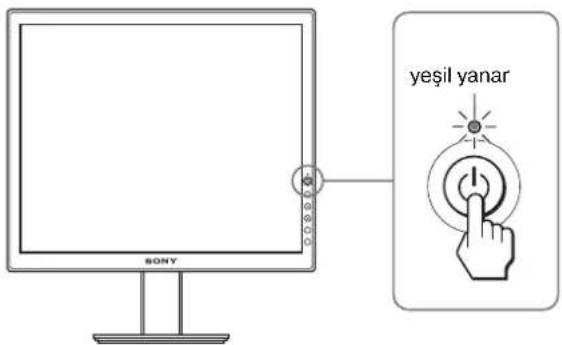

2 Monitörün önünde sağ taraftaki ⏻ (güç düğmesine) basın.

(Güç) ışığı yeşil yanacaktır.

Monitörünüzün kurulumu tamamlanmıştır. Eğer gerekliyse görüntü ayarlamak için monitörün kontrol düğmelerini kullanın (sayfa 10).

Eğer ekranınızda görüntü yoksa

• Monitörün bilgisayarınıza düzgün olarak bağlandığından cmin olun.
• Eğer ekranda "NO INPUT SIGNAL (GİRİŞ SİNYALİ YOK)" görüntülenirse:

Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.

- Eğer ekranda "CABLE DISCONNECTED (KABLO TAKILI DEĞİL)" görüntülenirse:

Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin.

- Eğer ekranda "OUT OF RANGE (ARALIK DIŞI)" görüntülenirse:

Eski monitörü yeniden takın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara ayarlayın.

	SDM-S53 SDM-S73/S93
Yatay frekans	28-61 kHz	28-80 kHz
Dikey frekans	48-75 Hz	48-75 Hz
Çözünürlük	1024 × 768 veyadaha düpük	1280 × 1024 veyadaha düpük

Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 18.

Özel sürücülere gerek yoktur

Bu monitor "DDC" Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitor bilgilerini algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz.

Monitörü PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığımızda Kurulum Sihirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz.

Dikey frekans 60 Hz seviyesine geçer.

Titremeler ortadan kalktığında monitörü bu haliyle kullanabilirsiniz. Aynı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur.

Kurulum 5:Eğikliği ayarlama

Monitör aşağıda belirtilen açılarda ayarlanabilir.

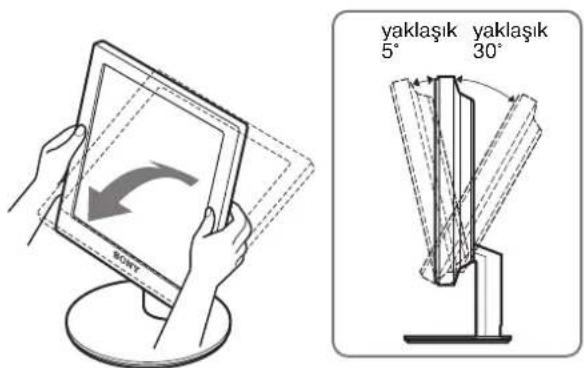

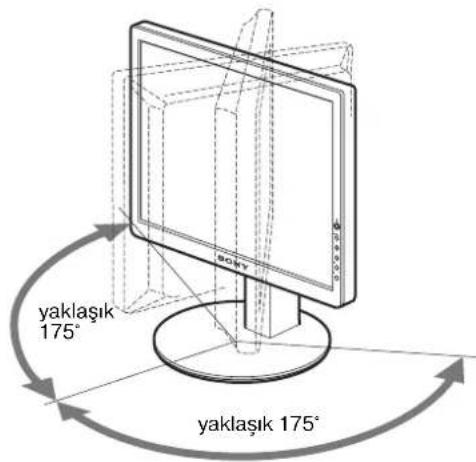

LCD panelin kenarlarından kavrayın ve ekran açılarını ayarlayın.

yaklaşık 5° yaklaşık 30° SONY

sadece SDM-S93

yaklaşık 175° yaklaşık 175°

Monitörü rahat bir şekilde kullanmak için

Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın.

Not

Ekran eğimini ve yüksekliğini ayarlarken, monitörü masaya çarpmamaya dikkat ederek, yavaş ve dikkatli hareket edin.

Monitörün Kullanıcıya Bağlı Ayarı

Ayarları yapmadan önce

Monitörü bilgisayara bağlayın ve ikisini de çalıştırın. İyi sonuç elde etmek için, ayar yapmadan önce en az 30 dakika bekleyin.

Ekranda beliren menüyü kullanarak monitörünüzde pek çok ayar değişikliği yapabilirsiniz.

Menüyü kullanma

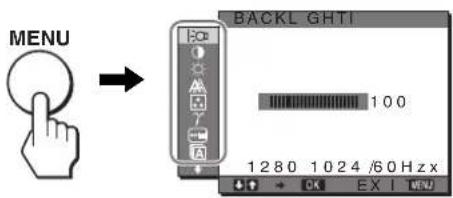

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız. MENU düğmesini kullanmakla ilgili daha fazla bilgi için Bkz sayfa 11.

MENU BACKL GHTI 100 1280 1024 /60 Hz x EXI MENU

Yukarıdaki ana menü şeklindeki simgelerden birini seçmek için ↓/↑ ve OK düğmelerini kullanın. Aşağıdaki 1\~9 menüsü belirir. 9 menüsündeki simgeler belirinceye kadar ↓ düğmesine basmaya devam edin. ↓/↑ ve OK düğmelerini kullanmakla ilgili daha geniş bilgi için bakınız sayfa 11.

1 BACKLIGHT (ARKA PLAN IŞIĞI) (sayfa 11)

Arka plan ışığının parlakhığını ayarlamak için, BACKLIGHT (ARKA PLAN IŞIĞI) menüsünü seçin.

BACKL GHTI 100 1280 1024 /60 Hz x

2 CONTRAST (KONTRAST) ① (sayfa 11)

Resim kontrastını ayarlamak için CONTRAST (KONTRAST) menüsünü seçin.

CONTRAST 100 1280 1024 /60 Hz

3 BRIGHTNESS (PARLAKLIK) (sayfa 11)

Resim parlaklığını (siyah seviyesini) ayarlamak için, BRIGHTNESS (PARLAKLIK) menüsünü seçin.

BR GHTNESSI 100 1280 1024/60Hz x

4 SCREEN (EKRAN) (sayfa 12)

Resmin keskinliğini (faz/ aralık) veya ortalanmasını (yatay/dikey konumunu) seçmek için, SCREEN (EKRAN) menüsünü seçin.

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60Hzx/

5 COLOR (RENK) (sayfa 13)

Ekranın renk ayarlarını yapmak için COLOR (RENK) menüsünü seçiniz. Bu, ekranın tonunu ayarlar.

COLOR ■9300K 6500K USER LADJUST 1280 1024 60Hz/ EX I TIME

6 GAMMA (GAMA) γ (sayfa 14)

Resmin renk gölgesi ayarlarını seçmek için, GAMMA (GAMA) menüsünü seçin.

Ekran menüsünün konumunu değiştirmek için MENU POSITION (MENÜ KONUMU) seçeneğini seçin.

MENU POSITION 1280 1024 60Hz/

8 LANGUAGE (DİL) (sayfa 14)

Menüler ve mesajlardaki dili değiştirmek için, LANGUAGE (DİL) seçeneğini seçin.

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hz/

9 RESET (sayfa 14)

Yaptığınız ayarları fabrika ayarlarına geri döndürür.

OK CANCEL 1280 1024 60Hz x/ OK EX I MINI

10 MENU LOCK (sayfa 14)

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitler.

MENU LOCK ON OFF 1 280 1024 60 Hz x / OK EX I MENU

■ MENU, ↓/↑ ve OK düğmelerini kullanma

1 Ana menüyü gösterme.

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız

2 Ayarlamak istediğiniz menüyü seçin.

İstediğiniz menüyü görüntülemek için ↓/↑ düğmelerine basın. Menü bölümlerini seçmek için OK düğmesine basın.

Ayarlamaları yapmak için ↓/↑ düğmelerine daha sonra da OK düğmesine basın.

OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 30 saniye içinde otomatik olarak kapanır.

■ Ayarları fabrika ayarlarına geri döndürme

Ayarları, RESET menüsünü kullanarak sıfırlayabilirsiniz. Ayarları sıfırlama ile ilgili daha fazla bilgi için, bakınız sayfa 14 deki ➔ (RESET).

Arka ışığı ayarlama (BACKLIGHT (ARKA PLAN IŞIĞI))

Eğer ekran çok parlak değilse, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın.

Not

ECO modu HIGH (YÜKSEK), MIDDLE (ORTA) veya LOW (DÜŞÜK) olarak ayarlandığında, arka ışık ayarlanamaz (sayfa 15).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (BACKLIGHT (ARKA PLAN IŞIĞI)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

BACKLIGHT (ARKA PLAN IŞIĞI) menüsü ekranda görüntülenir.

3 Işık seviyesini ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

① Kontrasti ayarlama (CONTRAST (KONTRAST))

Resim kontrastını ayarlayın.

Not

ECO modu HIGH (YÜKSEK), MIDDLE (ORTA) veya LOW (DÜŞÜK) olarak ayarlandığında, kontrast ayarlanamaz (sayfa 15).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 Ⓐ (CONTRAST (KONTRAST)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

CONTRAST (KONTRAST) menüsü ekranda görüntülenir.

3 Kontrastı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS)

Resmin parlaklığını ayarlayın (siyah seviyesi).

Not

ECO modu HIGH (YÜKSEK), MIDDLE (ORTA) veya LOW (DÜŞÜK) olarak ayarlandığında, parlaklık ayarlanamaz (sayfa 15).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 ⚙ (BRIGHTNESS (PARLAKLIK)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

BRIGHTNESS (PARLAKLIK) menüsü ekranda görüntülenir.

(devam)

3 Parlaklığı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

A Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN (EKRAN))

■ Otomatik görüntü kalitesi ayarlama fonksiyonu

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 15).

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Resim bu aşamada kırışıma yapabilir, ancak bu bir arıza değildir.

Sadece ayarlama tamamlanana dek bir süre bekleyin.

Eğer bu monitörün otomatik görüntü kalitesi fonksiyonu, görüntü ty tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz. (Bkz. aşağıdaki AUTO (OTOMATİK).)

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz

Görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) elinizle ayarlayabilirsiniz.

Bu ayarlar, bellekte saklanır ve ekran aynı giriş sinyalini aldığında, otomatik olarak geri çağrılır.

Bilgisayar yeniden açıldığında giriş sinyalleri değiştirilirse, bu ayarların tekrarlanması gerekebilir.

■ Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO (OTOMATİK))

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (SCREEN (EKRAN)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN (EKRAN) menüsü ekranda görüntülenir.

3 AUTO (OTOMATİK) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Ekranın, geçerli giriş sinyali için faz, aralık ve yatay/dikey konumu ile ilgili gerekli ayarlamaları yapın ve bunları saklayın.

4 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin keskinliğini manuel olarak ayarlama (PHASE (FAZ)/PITCH (ARALIK))

Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz.

1 Çözünürlüğü 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) olarak ayarlayın.

2 CD-ROM'ü yerleştirin.

3 CD-ROM'u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin.

Windows için

[Utility] → [Windows]/[Win Utility.exe]'ye tıklayın.

Macintosh için

|Utility| → |Mac|/|Mac Utility|'ye tıklayın.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN (EKRAN)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN (EKRAN) menüsü ekranda görüntülenir.

6 PHASE (FAZ) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PHASE (FAZ) menüsü ekranda görüntülenir.

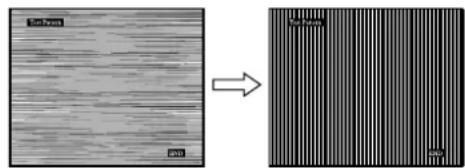

7 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

8 OK düğmesine basın.

Ana menü ekranda görüntülenir.

Eğer tüm ekranda dikey çizgiler görüntülenirse, aralığı (pitch) aşağıdaki şekilde ayarlayın.

9 PITCH (ARALIK) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PITCH (ARALIK) menüsü ekranda görüntülenir.

10 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayarı, dikey çizgiler kaybolacak şekilde yapın.

11 Örnek testi sona erdirmek için ekrandaki END'e basın.

120K düğmesine basın.

SCREEN (EKRAN) menü ekranına geri dönün.

13 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin konumunu manuel olarak ayarlama (H CENTER (YATAY ORTALAMA)/V CENTER (DİKEY ORTALAMA))

Görüntü ekranın merkezinde bulunmuyorsa görüntüyü ortalamak için aşağıdaki adımları takip edin.

1 Çözünürlüğü 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) olarak ayarlayın.

2 CD-ROM'ü yerleştirin.

3 CD-ROM'u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin.

Windows için

[Utility] → [Windows]/[Win Utility.exe]'ye tıklayın.

Macintosh için

[Utility] → [Mac]/[Mac Utility]'ye tıklayın.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN (EKRAN)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN (EKRAN) menüsü ekranda görüntülenir.

6 H CENTER (YATAY ORTALAMA) veya V CENTER (DİKEY ORTALAMA) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

H CENTER (YATAY ORTALAMA) veya V CENTER (DİKEY ORTALAMA) menüsü ekranda görüntülenir.

7 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

8 Örnek testi sona erdirmek için ekrandaki END 'e tiklayin.

9 OK düğmesine basın.

SCREEN (EKRAN) menü ekranına geri dönün.

10 ↩ seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

Renk ısisını ayarlama (COLOR (RENK))

Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk ısısı ayarlarından seçebilirsiniz.

Ayrıca, gerekirse, renk ısısına ince ayar da yapabilirsiniz.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir.

2 (COLOR (RENK)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

COLOR (RENK) menüsü ekranda görüntülenir.

3 İstediğiniz renk ısısını seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Isıyı 9300K'dan 6500K'ya indirdiğinizde, beyazlar mavimsi tondan kırmızımsı tona doğru kayacaktır.

■ Renk ısısına ince ayar yapma (USER ADJUSTMENT (KULLANICI AYARI))

1 MENU düğmesine basın. Ana menü ekranda görüntülenir.

2 (COLOR (RENK)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

COLOR (RENK) menüsü ekranda görüntülenir.

3 "ADJUST"ı seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Renk ısısı için ince ayar menüsü ekranda belirir.

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz/ OK EX I MENU

4 R (Red/Kırmızı) veya B (Blue/Mavi) seçeneklerini seçmek için, ↓/↑ düğmelerine basın ve OK düğmesine basın. Ardından, istediğiniz renk ısısını ayarlamak için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Bu ayar renk ısısını R ve B bölümlerini G (Green/yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.

5 ↗ seçeneğini seçmek için ↓/↑ düğmelerine ve OK düğmesine basın.

Yeni renk ayarı bellekte USER ADJUSTMENT (KULLANICI AYARI) olarak saklanır ve USER (KULLANICI) seçildiğinde otomatik olarak geri çağrılır. Ana menü ekranda görüntülenir.

γ Gama ayarının değiştirilmesi (GAMMA (GAMA))

Görüntünün renk gölgesini, görüntünen orijinal renk gölgesi ile birleştirebilirsiniz.

1 MENU düğmesine basın.
Ana menü ekranda görüntülenir.

2 γ (GAMMA (GAMA)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. GAMMA (GAMA) menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Menü konumunu değiştirme (MENU POSITION (MENÜ KONUMU))

Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz.

1 MENU düğmesine basın.
Ana menü ekranda görüntülenir.

2 (MENU POSITION (MENÜ KONUMU)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. MENU POSITION (MENÜ KONUMU) menüsü ekranda görüntülenir.

3 İstediğiniz konumu seçmek için ↓/↑ düğmelerine basın, istenilen konumu seçin ve OK düğmesine basın. Menünün yeri için 9 konumdan birini seçebilirsiniz.

Ekran menüsü dilini seçme (LANGUAGE (DİL))

Bu monitördeki menülerde ve mesajlarda kullanılan dili değiştirebilirsiniz.

1 MENU düğmesine basın.
Ana menü ekranda görüntülenir.

2 (LANGUAGE (DİL)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. LANGUAGE (DİL) menüsü ekranda görüntülenir.

3 Bir dil seçmek için, ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ENGLISH: İngilizce
• FRANÇAIS: Fransızca
• DEUTSCH: Almanca
- ESPAÑOL: Íspanyolca
• ITALIANO: Italyanca
• NEDERLANDS: Felemenkçe

• SVENSKA: İsveççe
- РУССКИЙ: R u s - 日本語: J a p o n c a
- 中文：C i n c e

→← Tüm ayar verilerini fabrika ayarlarına sıfırlama (RESET (SIFIRLAMA))

Yaptığınız ayarları fabrika ayarlarına geri döndürür.

1 MENU düğmesine basın.
Ana menü ekranda görüntülenir.

2 ...(RESET (SIFIRLAMA)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. RESET (SIFIRLAMA) mcnüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

• OK: Yapılan ayarları, fabrika ayarlarına geri döndürmek için LANGUAGE (DİL)) ayarı bu yöntemle değişmez.
• CANCEL (İPTAL): Sıfırlamayı iptal etmek ve menü ekranına dönmek için.

O _m Menüleri ve kontrol düğmelerini kilitleme (MENU LOCK (MENÜ KİLİTLEME))

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitler.

1 MENU düğmesine basın.
Ana menü ekranda görüntülenir.

2 (MENU LOCK (MENÜ KİLITLEME)) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. MENU LOCK (MENÜ KİLITLEME) menüsü ekranda görüntülenir.

3 ON (AÇIK) veya OFF (KAPALI) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

- ON (AÇIK): Sadece ⏻ (güç) anahtarı çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda ON (MENU LOCK (MENÜ KİLITLEME)) ikonu belirir.

- OFF (KAPALI): Ⓞₘ (MENU LOCK (MENÜ KİLITLEME)) ayarını kapalıya getirir. ☐ₘ (MENU LOCK (MENÜ KİLITLEME)) ayarı ON (AÇIK) olarak seçildiyse, MENU düğmesine bastığımızda, Ⓞₘ (MENU LOCK (MENÜ KİLITLEME)) otomatik olarak seçilir.

Teknik Özellikler

Enerji tasarrufu fonksiyonu

Bu monitor VESA, ENERGY STAR ve NUTEK enerji tasarrufu standartlarına uygundur. Monitor eğer DPMS (Display Power Management Signaling) özelliğine sahip bir bilgisayara veya video grafik kartına bağlı ise, monitor aşağıda gösterilen şekilde otomatik olarak enerji tüketimini azaltacaktır.

SDM-S53

Enerji modu	Enerji tüketimi	(enerji) göstergesi
normal calisma	25 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1 W (maks.) turuncu
power off (güç kapalı)	1 W (maks.) kırmızı
ana güç kapalı	0 W off

SDM-S73

Enerji modu	Enerji tüketimi	(enerji) göstergesi
normal çalışma	45 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1 W (maks.) turuncu
power off (güç kapalı)	1 W (maks.) kırmızı
ana güç kapalı	0 W off

SDM-S93

Enerji modu	Enerji tüketimi	(enerji) göstergesi
normal çalışma	50 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1 W (maks.) turuncu
power off (güç kapalı)	1 W (maks.) kırmızı
ana güç kapalı	0 W off

* Eğer bilgisayarınız "actif kapanma" moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL (giriş sinyali yok) görüntülenir. 5 saniye sonra monitor enerji tasarrufu moduna geçer.

** "derin uyku" Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.

Güç tüketimini azaltma (ECO modu)

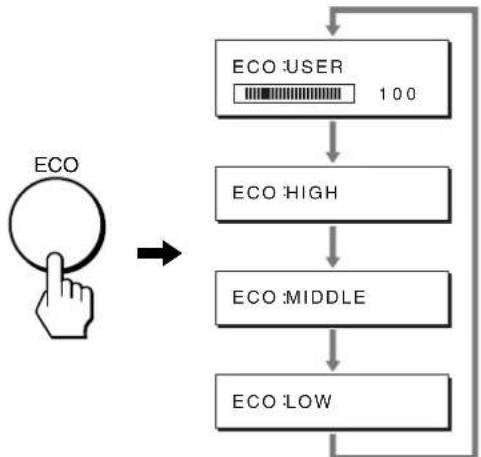

Monitörün önündeki ECO düğmesine üst üste basarsanız, ekran parlaklığını seçebilirsiniz.

Her bir mod ekranda belirir ve ekran parlaklığı moda göre azalır. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur. Mod HIGH (YÜKSEK)'ten MIDDLE (ORTA)'ya ve LOW (DÜŞÜK)'e doğru değiştiğinde, ekran parlaklığı ve güç tüketimi azalır.

Ekran parlaklığının varsayılan ayarı "USER" (KULLANICI) olarak ayarlanmıştır.

Eğer “USER” seçeneğini seçerseniz, menüyü kullanarak BACKLIGHT seçeneğini seçtiğinizde olduğu gibi, arka plan ışığı seviyesini ↓/↑ düğmelerine basarak ayarlayabilirsiniz.

NOT

Sadece ECO modu "USER" olarak ayarlandığında, menünün BACKLIGHT (Arka plan ışığı), CONTRAST (Kontrast) ve BRIGHTNESS (Parlaklık) öğeleri kullanılabilir (sayfa 11).

Otomatik görüntü kalitesi fonksiyonu

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitorün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima nct bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitor frekans aralıkları dahilinde):

(devam)

Yatay frekans:28–61 kHz (SDM-S53) 28–80 kHz (SDM-S73/S93)

Dikey frekans:48–75 Hz Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

Faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 12). Yaptığınız manuel ayarlar hafızada saklanır ve monitör aynı giriş sinyalini algıladığında yeniden kullanır.

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır. Resim bu aşamada kırışıma yapabilir, ancak bu bir arıza değildir. Sadece ayarlama tamamlanana dek bir süre bekleyin.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Görüntülü mesajlar

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 18.

Ekranda "OUT OF RANGE" (aralık dışında) mesajı görüntülenirse

Bu, giriş sinyalinin monitor özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki öğeleri kontrol edin. Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 18.

Eğer "xxx.x kHz/xxx Hz" ekrana gelirse

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

Eğer ekranda "RESOLUTION (ÇÖZÜNÜRLÜK) > 1024 × 768" belirirse (SDM-S53)

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1024 × 768 veya daha düşük).

Eğer ekranda "RESOLUTION (ÇÖZÜNÜRLÜK) > 1280 × 1024" belirirse (SDM-S73/S93)

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1280 × 1024 veya daha düşük).

INFORMATNO OUT OF RANGE RESOLUTION > 1280X1024

Eğer "NO INPUT SIGNAL" (giriş sinyali yok) mesajı ekranda görüntülenirse

Bu mesaj, giriş sinyali olmadığı anlamına gelir.

INFORMATION NO INPUT SIGNAL GO TO POWER SAVE

"GO TO POWER SAVE (ENERJİ TASARRUFUNA GEÇ)"

Monitör, ekranda mesaj belirdikten yaklaşık 5 saniye sonra enerji tasarrufu moduna girer.

Ekranda “CABLE DISCONNECTED” (kablo takılı değil) mesajı ekranda görüntülenirse

Bu mesaj, video sinyal kablosunun çıkarıldığıni belirtir.

Hata belirtileri ve olası giderme yöntemleri

Bağlı bir bilgisayar veya diğer cihazlarla ilgili bir sorun ortaya çıkarsa, bağlı bilgisayarın/cihazın kullanım kılavuzuna bakın. Aşağıdaki talimatlar problemi çözmez ise otomatik hata tespit fonksiyonunu (sayfa 20) çalıştırın.

Belirti Bu öğeleri kontrol edin
No picture (görüntü yok)
(güç) göstergesi yanmıyorsa ve(güç) düğmesine basıldığında da(güç) yanmazsa,	Güç kablosunun takılı olup olmadığını kontrol edin.Monitörün MAIN POWER düğmesinin açık olup olmadığını kontrol edin (sayfa 8).
(güç) göstergesi kırmızı yanıyorsa,	(Güç) düğmesinin “on” (açık) olup olmadığını kontrol edin.
Eğer(güç) ışığı yeşilse veya turuncu yanıp sönüyorsa,	Otomatik hata tespiti fonksiyonunu kullanın (sayfa 20).
Ekranda CABLE DISCONNECTED (kablo takılı değil) mesajı görüntülenirse,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin. (sayfa 6).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.Sağlanmamış bir video sinyal kablosu takılı. Sağlanmamış bir video sinyal kablosunu bağlarsanız, ekranda CABLE DISCONNECTED (kablo takılı değil) mesajı belirebilir.Bu bir arıza değildir.
Eğer ekranda NO INPUT SIGNAL (giriş sinyali yok) mesajı görüntülenirse veya(güç) ışığı turuncu ise veya yeşil ve turuncu arasında gidip geliyorsa,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin. (sayfa 6).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.Ekran kartınızın düzgün şekilde takıldığından emin olun.Bilgisayarın açık konumda olup olmadığını kontrol edin.Bilgisayarı yeniden başlatın.
Ekranda “OUT OF RANGE” (aralık dışında) mesajı görüntülenirse (sayfa 16),	Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerVideo (görüntü) frekansının monitorün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitorürn yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın:Yatay: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Dikey: 48 – 75 HzÇözünürlük: 1024 × 768 veya daha düşük (SDM-S53), 1280 × 1024 veya daha düşük (SDM-S73/S93)
Eğer Windows kullanıyorsanız,	Eğer eski bir monitorürn yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve aşağıdaki talimatları uygulayın. Windows aygıt seçimi penceresinde “Manufactures” (üretici) listesinden “SONY”yi, “Models” (modeller) listesinden “SDM-S53, “SDM-S73” veya “SDM-S93” modelini seçin. Bu monitorün model ismi “Models” (Modeller) listesinde görüntülenmiyorsa, “Plug & Play” (Tak ve Çalıştır) seçeneğini dencyin.
Eğer Macintosh sistem kullanıyorsanız,	Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın.Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın.
Görüntü titremesi, oynaması,sallanması ya da karışması	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 12).Monitörler, lazer yazıcılar, elektrikli fanlar, floresan lambalar veya televizyonlar gibielektriksel veya manyetik alan kaynaklarını izole edin ve uzaklaştırın.Monitörü, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayıdencyin.■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaznedeniyle oluşan problemlerGrafik kartının monitöre uygun şekilde ayarlanmış olduğundan emin olun.Grafik modunun, (VESA, Macintosh 19" Color, vs.) ve giriş sinyali frekansının bumonitör tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazıekran kartları bu monitörün doğru senkronizasyon yapabilmesine izin vermeyecekkadar dar bir senkronizasyon pulsuna sahip olabilir.Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazeleme oranını(dikcy frekans) ayarlayın.
Görüntü bulanık	Parlaklığı ve kontrastı ayarlayın (sayfa 11).Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 12).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaznedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93)olarak ayarlayın.
Hayalet görüntü	Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde takılı olduğundanemin olun.
Görüntü ortalanmadı veyadüzgün ebatlarda değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 12).Görüntü konumunu ayarlayın (sayfa 13). Bazı video modlarının ekranı tam olarakdoldurmadığını unutmayın.
Görüntü çok ufak	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaznedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93)olarak ayarlayın.
Görüntü çok karanlık• Arka ışığı ayarlayın (sayfa 11).Parlaklığı ayarlayın (sayfa 11).“Gamma”yı kullanarak gamayı ayarlayın (sayfa 14).Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.Seçtiğiniz ECO moduna bağlı olarak, ekran kararabilir.
Dalgalı veya oval (moire) birgörüntü var	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 12).
Renk düzenli değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 12).
Beyaz renk tam olarak beyazgörüntülenmiyor	Renk ısısını ayarlayın (sayfa 13).
Monitör düğmeleri çalışmıyor( Okranda görüntülenir)	“MENU LOCK” (Menü kilidi) ON (AÇIK) durumda ise OFF (KAPALI)’a getirin(sayfa 14).
Monitör kısa bir zamandan sonrakapanıyor	■ Bağlı bilgisayar yada diğer donanımlara bağlı sorunlarBilgisayarda enerji tasarrufu modunu kapatın.
Ana gücü kapattıktan sonra,(güç) göstergesi bir süre içinyanmaya devam ediyor	Ana güç açık fakat (güç) düğmesi basılı değilken veya monitor enerji tasarrufumodundaycen, MAIN POWER düğmesini kapatırsanız,(güç) göstergesi hemenkapanmayabilir. Bu bir arıza değildir.

(devam)

Monitör bilgilerini görüntüleme

Monitör bir giriş sinyali algılarken, MENU düğmesini, bilgi kutusu belirene kadar, 5 saniyeden fazla basılı tutunuz.

Bilgi kutusunu kaldırmak için MENU düğmesine tekrar basın.

MENU

Örnek

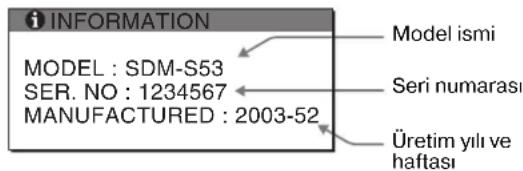

i INFORMATION MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Model ismi Seri numarası Üretim yılı ve haftası

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Model ismi: SDM-S53 veya SDM-S73 veya SDM-S93
• Serinumarasi
• Problemin detaylı açıklaması
• Satın alma tarihi
• Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri

Otomatik hata tespiti fonksiyonu

Bu monitör otomatik hata tespit özelliğine sahiptir.

Bilgisayarınız yada monitörünüzde bir problem meydana geldiğinde, monitörünüzde bir şey görüntülenmeyecek ve (güç) ışığı yeşil renkte yanacak veya turuncu renkte yanıp sönecektir. Eğer (güç) ışığı turuncu renkte yanıyorsa, bu bilgisayarımızın enerji tasarrufu (power saving) modunda olduğunu gösterir. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.

SONY (enerji) göstergesi

Eğer ekrandaki görüntü kaybolursa ve ⏻ (güç) göstergesi yeşilse

1 ⏻ (güç) düğmesini kapatın ve video sinyal kablosunu monitörden çıkarın.
2 Monitörü ⏻ (güç) düğmesine basarak açın.

Eğer dört renk çubuğunun tümü görüntüleniyorsa (bcyaz, kırmızı, yeşil, mavi) monitor düzgün çalışıyor demektir. Video giriş kablosunu tekrar takın ve bilgisayar(lar)ınızın durumunu kontrol edin.

Eğer renk çubukları görüntülenmiyorsa, monitörünüzde bir sorun bulunmaktadır. Yetkili Sony saticınıza başvurun ve monitörünüzün durumu hakkında bilgi verin.

Eğer ekrandaki görüntü kaybolursa ve ⏻ (güç) göstergesi yanıp sönen turuncuysa

(güç) düğmesine iki defa basarak monitörü kapatıp açın.

Eğer ⏻ (güç) ışığı yeşil yanıyorsa monitor düzgün çalışıyor demektir.

Eğer ⏻ (güç) ışığı halen yanıp sönüyorsa monitörünüzde bir sorun bulunmaktadır. ⏻ (güç) ışığındaki turuncu renkli yanıp sönmelerin arasındaki saniyeleri sayın ve bunu yetkili Sony satıcınıza bildirin. Monitörünüzün modelini ve seri numarasını not etmeyi unutmayın. Aynı şekilde bilgisayarınızın ve ekran kartınızın da modelini not edin.

Özellikler

SDM-S53

LCD panel Panel tipi: a-Si TFT Aktif Matris

Görüntü boyutu: 15,0 inch

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28 - 61 kHz

Dikey: 48 – 75 Hz

Çözünürlük Yatay: Maks.1024 nokta

Dikey: Maks.768 satır

Giriş sinyal seviyesi RGB video sinyali

(Ayrı yatay ve dikey,

veya komposit sync)

Güç gereksinimi 100 – 240 V, 50 – 60 Hz,

Maks. 0,6 A

Güç tüketimi Maks. 25 W

Çalışma sıcaklığı 5 – 35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

Yaklaşık 339 × 370 × 186 mm

(13^3/8× 14^5/8× 7^3/8inc)

(ayakla birlikte)

Yaklaşık 339×275×53 mm

(13^3/8× 10^7/8× 2^1/8inc)

(ayaksız)

Ağırlık Yaklaşık 3,7 kg (8 lb 2 oz)

(ayakla birlikte)

Yaklaşık 2,7 kg (5 lb 15 oz)

(ayaksız)

Plug & Play (Tak ve Kullan)

DDC2B

Aksesuarlar Bkz sayfa 6.

SDM-S73/S93

LCD panel Panel tipi: a-Si TFT Aktif Matris

Görüntü boyutu: 17,0 inç (SDM-S73)

Görüntü boyutu: 19,0 inç (SDM-S93)

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28 - 80 kHz

Dikey: 48 – 75 Hz

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyesi RGB video sinyali

(Ayri yatay ve dikey,

veya komposit sync)

Güç gereksinimi 100 – 240 V, 50 – 60 Hz,

Maks. 1,0 A

Güç tüketimi Maks. 45 W (SDM-S73)

Maks. 50 W (SDM-S93)

Çalışma sıcaklığı 5 – 35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

Yaklaşık 367×411×215mm

(14 1/2 × 16 1/4 × 8 1/2 inc)

(ayakla birlikte) (SDM-S73)

Yaklaşık 412×445×234 mm

(16 1/4 × 17 5/4 × 9 1/8 inç)

(ayakla birlikte) (SDM-S93)

Yaklaşık 367 × 315 × 60 mm

Ağırlık Yaklaşık 5,4 kg (11 lb 14 oz)

(ayakla birlikte) (SDM-S73)

Yaklaşık 6,6 kg (14 lb 8 oz)

(ayakla birlikte) (SDM-S93)

Yaklaşık 4,1 kg (9 lb)

(ayaksız) (SDM-S73)

Yaklaşık 5,2 kg (11 lb 7 oz)

(ayaksız) (SDM-S93)

Plug & Play (Tak ve Kullan)

DDC2B

Aksesuarlar Bkz sayfa 6.

* Tavsiye edilen yatay ve dikey zamanlama koşulu

- Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.

- Yatay boşluk genişliği 2,5 µsec den fazla olmalıdır.

- Dikey boşluk genişliği 450 μsec den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.

TCO'99 Eco-document
