FW-55BZ30J1 - Monitör SONY - Ücretsiz kullanım kılavuzu

Ürün Tipi	4K HDR LCD Monitör
Marka	Sony
Model	FW-55BZ30J1
Ekran Boyutu	55 inç (138,8 cm diyagonal)
Çözünürlük	3840 x 2160 piksel (4K UHD)
Panel Tipi	LED arka aydınlatmalı LCD
Ses	2 x 5 W (stereo)
Konektörler	4 x HDMI (HDCP 2.3), 2 x USB (USB 2.0 ve 3.1), Ethernet, RS-232C, optik çıkış, kulaklık girişi, kompozit AV girişi
Ağ	Wi-Fi (2,4 ve 5 GHz bantları), Bluetooth, Ethernet 10/100
Besleme Gerilimi	220-240 V AC, 50 Hz
Güç Tüketimi (standart)	123 W
Bekleme Gücü Tüketimi	0,5 W
Enerji Verimliliği Sınıfı	B
Ağırlık (standlı)	16,6 kg
Ağırlık (standsız)	15,7 kg
Ana Fonksiyonlar	Pro Modu, RS-232C/IP kontrolü, ön ayarlı görüntü modları (Yoğun, Uzman, Grafik), programlama.
Güvenlik	Profesyonel tarafından duvara montaj önerilir, birden fazla kişi ile taşıma önlemleri.
Bakım ve Temizlik	Temizlemeden önce fişi çekin, yumuşak ve kuru bir bez kullanın.
Yedek Parçalar ve Onarılabilirlik	İsteğe bağlı duvar aparatları (SU-WL850, SU-WL450), FWA-CE100 mikrofon kamera, genişletilmiş yazılım mevcut.
Genel Bilgiler	Kılavuz birden fazla dilde mevcuttur, AB uyumluluğu, düzenli yazılım güncellemesi önerilir.

Sık sorulan sorular - FW-55BZ30J1 SONY

Sony FW-55BZ30J1 monitörde Pro Modu nasıl değiştirilir?

Pro Modu'na geçmek için [Ana Ekran] > [Uygulamalar] > [Pro Modu Aracı]'na gidin ve istediğiniz modu seçin. Monitör zaten Pro Modu'ndaysa, ayar moduna dönmek için sırayla (Ekran Görüntüleme), (Sessiz), Ses + ve HOME/MENU tuşlarına basın.

Arıza durumunda monitör nasıl sıfırlanır?

Yeniden başlatmak için uzaktan kumandanın güç düğmesine yaklaşık 5 saniye basın. Alternatif olarak, güç kablosunu çıkarın, 2 dakika bekleyin ve tekrar takın. Ayrıca monitörün güç düğmesine 40 saniye basabilirsiniz.

HDMI cihazı nasıl bağlanır?

Cihazı HDMI IN 1, 2, 3 veya 4 girişlerinden birine bağlamak için bir HDMI kablosu kullanın. Giriş 3, eARC/ARC'yi destekler. DVI cihazı için, giriş 4'te bir DVI-HDMI adaptörü kullanın ve sesi HDMI 4 AUDIO IN'e bağlayın.

Monitörü uzaktan kontrol etmek için IP Kontrolü nasıl kullanılır?

IP Kontrolü'nü [Ayarlar] > [Ağ ve İnternet] > [Ev Ağı Ayarları] içinde etkinleştirin. Kimlik doğrulamayı (önceden paylaşılan anahtar) ve istediğiniz protokolü (REST API, IRCC-IP veya Basit IP Kontrolü) seçin. Ardından uygun HTTP veya TCP komutlarını kullanın.

Bu monitör için duvar aparatı nasıl kurulur?

İsteğe bağlı bir Sony duvar aparatı (SU-WL850 veya SU-WL450) kullanın. Kurulum bir profesyonel tarafından yapılmalıdır. Aparatın talimatlarını izleyin ve verilen vidaları kullanın. Duvarın dayanıklılığına dikkat edin.

Uzaktan kumanda çalışmıyorsa ne yapmalıyım?

Pilleri kontrol edin: gerekirse değiştirin. Monitördeki uzaktan kumanda sensörünü hiçbir engelin bloke etmediğinden emin olun. Sorun devam ederse, monitörü yeniden başlatmayı deneyin.

Monitör yazılımı nasıl güncellenir?

[Ayarlar] > [Sistem] > [Hakkında] > [Sistem Yazılımı Güncellemesi]'ne gidin. Otomatik aramayı etkinleştirin veya manuel güncelleme başlatın. Güncellemeleri almak için monitörü İnternet'e bağlamanız önerilir.

Profesyonel kullanım için önerilen ayarlar nelerdir?

Özel araç ile Pro Modu'na geçin. ECO işlevlerini devre dışı bırakın, önceden paylaşılan anahtarla IP Kontrolü'nü etkinleştirin, otomatik güncelleme aramayı devre dışı bırakın ve uygun görüntü modunu seçin (işaretleme için Yoğun, sadakat için Uzman, PC için Grafik).

Enerji tüketimi nasıl azaltılır?

Otomatik uyku modu kullanın ([Ayarlar] > [Sistem] > [Güç ve Enerji] içinde ayarlanabilir). Işık sensörünü devre dışı bırakın. Parlaklığı ve arka aydınlatmayı azaltın. Monitör beklemede 0,5 W tüketir.

Monitörün seri numarası nerede bulunur?

Seri numarası ve model, monitörün arkasındaki etikette veya ambalajında belirtilmiştir. Güç adaptörlü modeller için adaptörün altında ek bir etiket bulunur.

KULLANIM KILAVUZU FW-55BZ30J1 SONY

Güvenlik Bilgileri. 2

Bağlantı Şeması 4

Uzaktan Kumanda ve LCD Monitör..7

Ayarlar. 8

Pro modu. 8

Tavsiye edilen ayarlar. 9

Kontrol işlevleri. 10

RS-232C 10

IP 11

Ek. 13

Genişletilmiş yazılım. 13

LCD Monitörü duvara monte etme 14

Sorun Giderme 15

Spesifikasyonlar 15

Kılavuzlar Hakkında

Bu LCD Monitör aşağıdaki kılavuzlarla birlikte gelir. Lütfen kılavuzları ileride başvurmak üzere saklayın.

Kurulum Kılavuzu

• LCD Monitör montajı ve kurulumu.

Başvuru Kılavuzu (bu kılavuz) / Güvenlik Belgeleri

Güvenlik bilgileri, uzaktan kumanda, sorun giderme, duvara askı montajı, spesifikasyon vb.

Yardım

Doğrudan LCD Monitörünüzden daha fazla sorun giderme bilgisi ve diğer yararlı bilgileri bulabilirsiniz. Konu listesini görüntülemek için uzaktan kumanda üzerinde HELP düğmesine basın.

Ayar menülerinde bilgi verilmeksizin değişiklik yapılabilir.

ÖNEMLİ - Sony ürününüzü kullanmadan önce Son Kullanıcı Yazılım Lisans Sözleşmesini okuyunuz. Ürününüzü kullanmak, Son Kullanıcı Yazılım Lisans Sözleşmesini kabul ettiğinizi gösterir. Sony ile aranızdaki yazılım lisans sözleşmesi çevrimiçi olarak Sony web sitesinde (https://www.sony.net/tv-software-licenses/) veya ürün ekranınızda mevcuttur. [Ayarlar] → [Sistem] → [Hakkında] → [Yasal bilgiler] → [Bildirimler ve lisanslar] seçeneğine gidin.

Not

• LCD Monitörü çalıştırmadan önce lütfen okuyun: "Güvenlik Bilgileri".
• Ek güvenlik bilgileri için birlikte verilen güvenlik belgelerini okuyunuz.
• Kurulum Kılavuzu'nda ve kılavuzda kullanılan resimler ve çizimler yalnızca başvuru amaçlıdır ve üründen farklı olabilir.

Tanım etiketinin konumu

LCD Monitör Model No, Üretim Tarihi (yıl/ay) ve Güç Beslemesi nominal değerleri için etiketler LCD Monitörün veya ambalajın arkasında bulunur.

AC adaptörüyle verilen modellerde:

AC adaptörü Model No. ve Seri No. etiketleri AC adaptörün altındadır.

ÖNEMLİ NOT

Radyo Ekipmanı Beyanı

İşbu belge; Sony Corporation telsiz ekipmanı tipinin FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J 2014/53/AB sayılı Direktif'e uygun olduğunu beyan eder. AB uygunluk beyanının tam metni aşağıdaki internet adresinde mevcuttur: https://compliance.sony.co

Bu radyo ekipmanı için kullanıma alma hususunda aşağıdaki kısıtlamalar veya kullanım yetkisi gereksinimleri şunlar için geçerlidir: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosova : 5150 - 5350 MHz bandı, sadece iç mekan işlemleriyle sınırlandırılmıştır.

Güvenlik Bilgileri

Montaj/Kurulum

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla LCD Monitörü aşağıdaki talimatlara uygun olarak monte ediniz ve kullanınız.

Montaj

LCD Monitör, erişimi kolay bir prizin yakınına monte edilmelidir. - LCD Monitörün düşüp yaralanma veya maddi hasara yol açmasını önlemek için LCD Monitörü sabit, düz bir yüzeye yerleştirin. LCD Monitörü çekilemeyeceği, itilemeyeceği veya devrilemeyeceği bir yere kurun.

LCD Monitör, LCD Monitörün Masa Üstü Sehpası LCD Monitör standından (ürünle verilmez) dışarı çıkmayacak şekilde kurun. Masa Üstü Sehpası LCD Monitör sehpasından dışarı çıkarsa, LCD Monitörün standından devrilmesine, düşmesine ve ciddi yaralanmalara veya LCD Monitörün hasar görmesine neden olabilir.

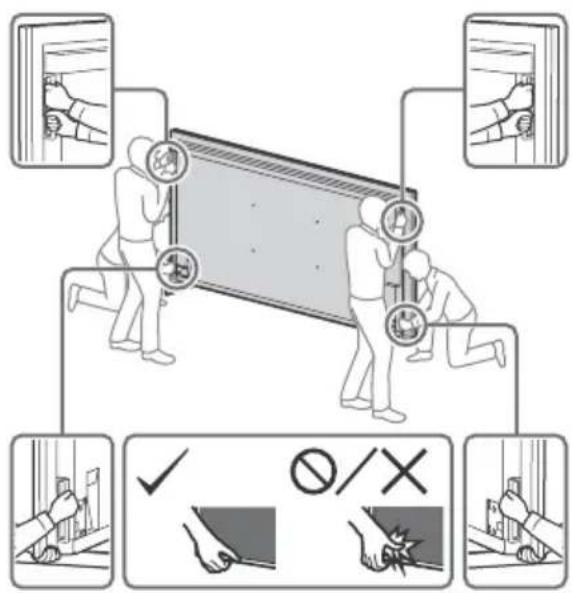

Nakliye

LCD Monitörü taşımadan önce, tüm kablolarını çıkarınız. - Büyük bir LCD Monitörü taşımak için iki veya daha fazla kişi (FW-100BZ40J için dört veya daha fazla kişi) gerekir. LCD Monitör elle taşınırken aşağıda gösterildiği şekilde tutun. LCD panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız. LCD Monitörü kaldırırken veya taşırken, alt kısmından sıkıca tutun.

FW-100BZ40J

FW-75BZ30J / 65BZ30J / 55BZ30J / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J

LCD Monitörü taşırken, sarsıntılara ve aşırı titreşimlere maruz bırakmayınız. LCD Monitörü tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz.

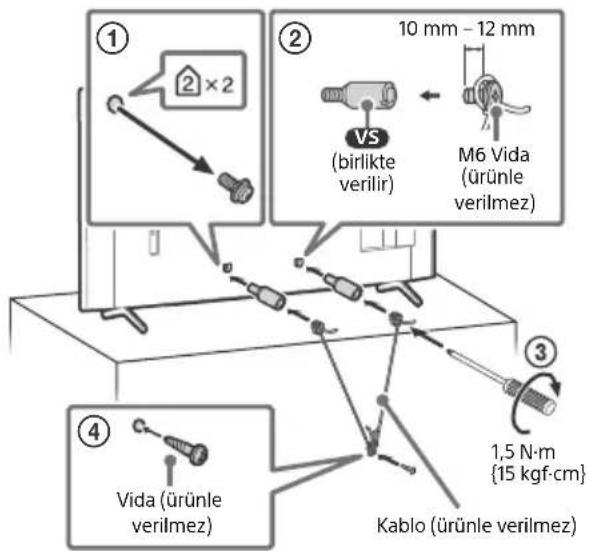

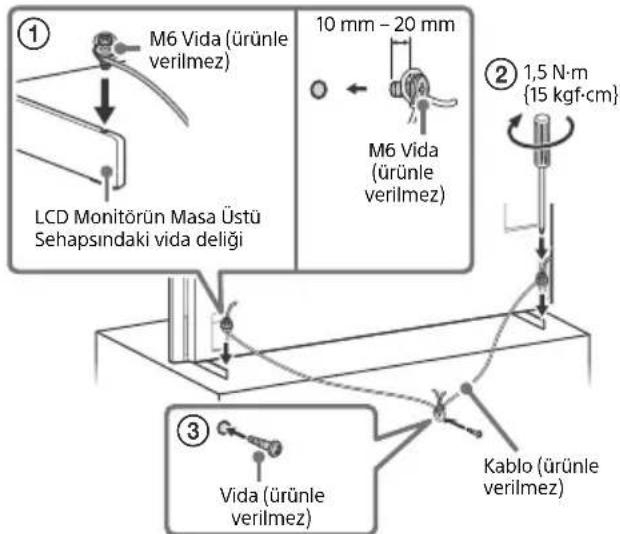

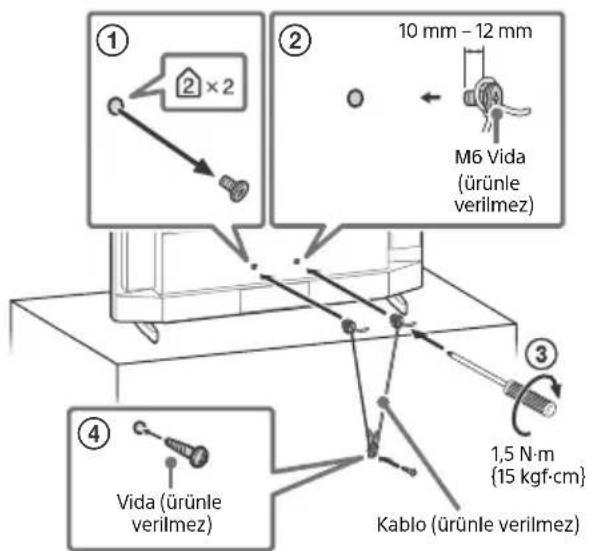

Devrilmenin önlenmesi

FW-100BZ40J FW-75BZ30J/65BZ30J/55BZ30J/55BZ30J/50BZ35J/50BZ30J/43BZ35J/43BZ30J

FW-32BZ30J

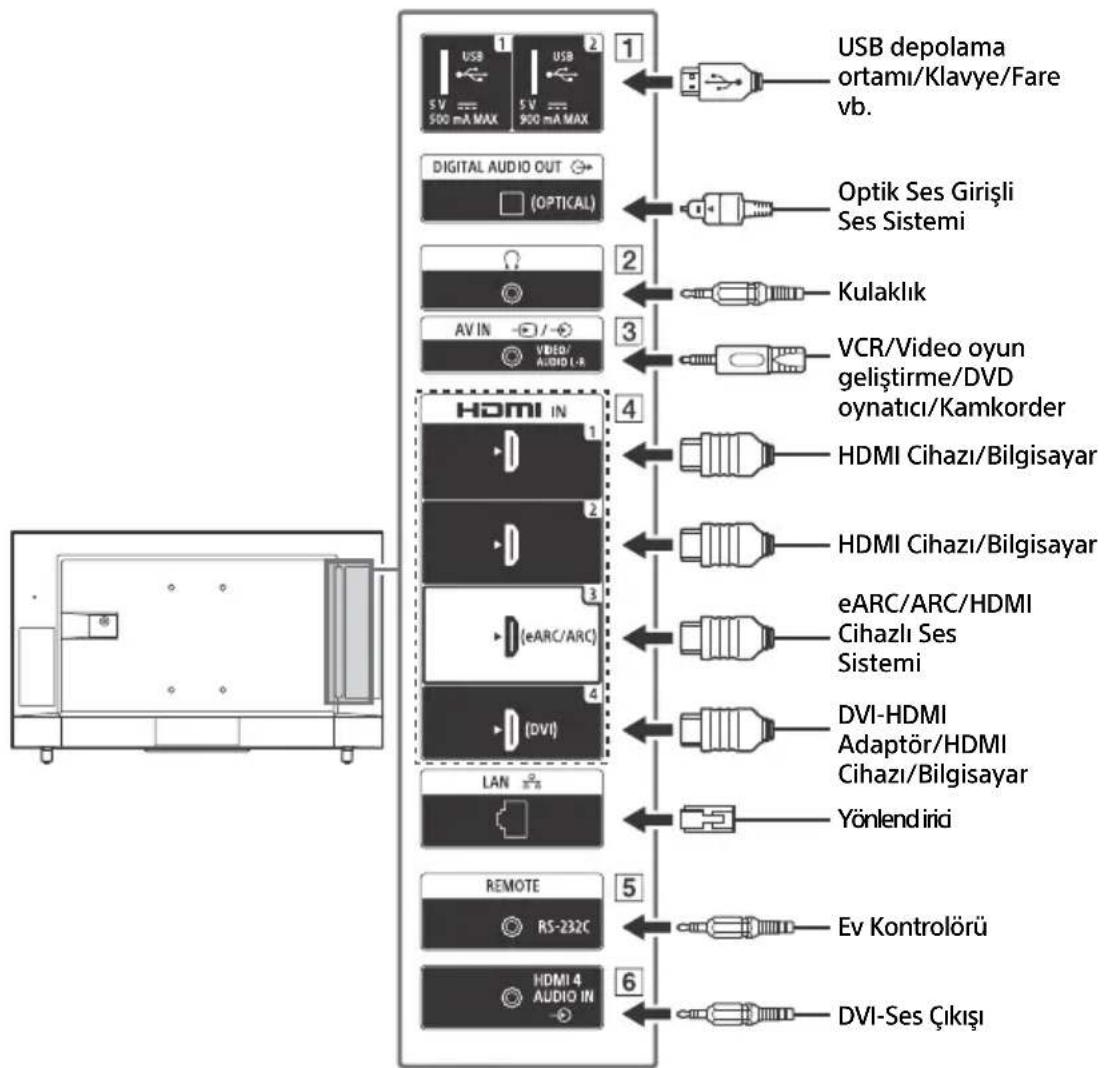

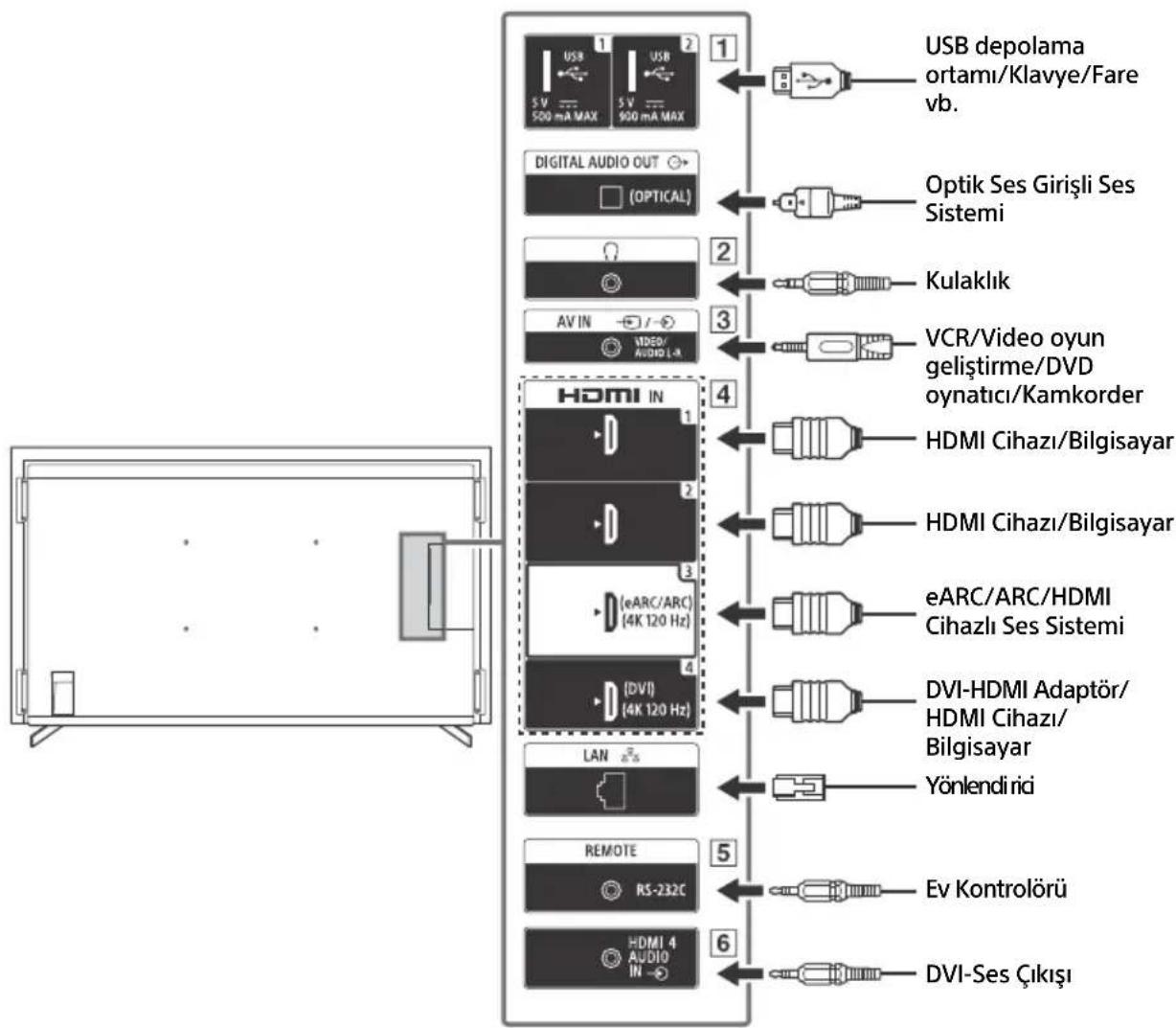

Bağlantı Şeması

Not

• Terminaller ve etiketler bölge/ülke/LCD Monitör modeline göre farklılık gösterebilir.

FW-100BZ40J/50BZ35J/43BZ35J

1 USB 1 USB 2

• Büyük bir USB cihazının bağlanması, yanındaki cihazlarla etkileşmesine yol açabilir.

2 (Kulaklık)

• Yalnızca 3 kutuplu stereo mini jak destekler.
• Sesi aynı anda hem kulaklıktan hem de LCD Monitör hoparlörlerinden alamazsınız.

3 A V I N

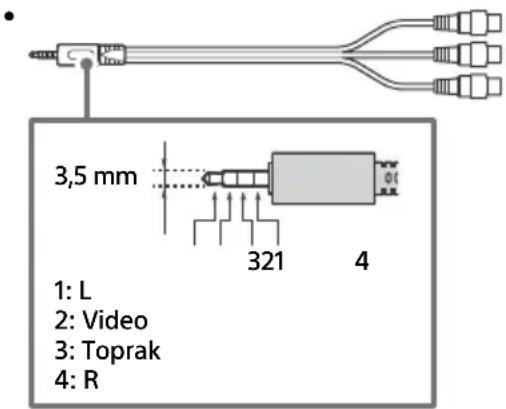

• Kompozit bir bağlantı için, bir Analog Uzatma Kablosu kullanın (ürünle verilmez).

HDMI IN 1/2/3/4

• HDMI arabirimi, dijital video ve sesi tek bir kablo üzerinden aktarabilir.
• Cihazda bir DVI jakı bulunuyorsa, bunu bir DVI-HDMI adaptörü veya arayüzü (cihazla birlikte verilmez) aracılığıyla HDMI IN 4'e bağlayın ve cihazın ses çıkış jakını HDMI 4 AUDIO IN'e bağlayın.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Ses sisteminize LCD Monitörün sesini bağlamak için ses sisteminizi HDMI IN 3'e bağlayın. HDMI eARC/ARC'yi destekleyen bir ses sistemi, LCD Monitöre video gönderebilir ve aynı HDMI kablosuyla LCD Monitörden ses alabilir. Ses sisteminiz HDMI eARC/ARC'yi desteklemiyorsa, DIGITAL AUDIO OUT (OPTICAL) ile ek bir bağlantı gereklidir.
• Ses sistemini eARC'ye bağlamak için HDMI kablosunu Ethernet'e bağlayın.

5 REMOTE RS-232C

• Seri haberleşme terminali. Detaylar için bkz. "Kontrol işlevleri".

HDMI 4 AUDIO IN

• Cihazda bir DVI jakı bulunuyorsa, bunu bir DVI-HDMI adaptörü veya arayüzü (cihazla birlikte verilmez) aracılığıyla HDMI IN 4'e bağlayın ve cihazın ses çıkış jakını HDMI 4 AUDIO IN'e bağlayın.

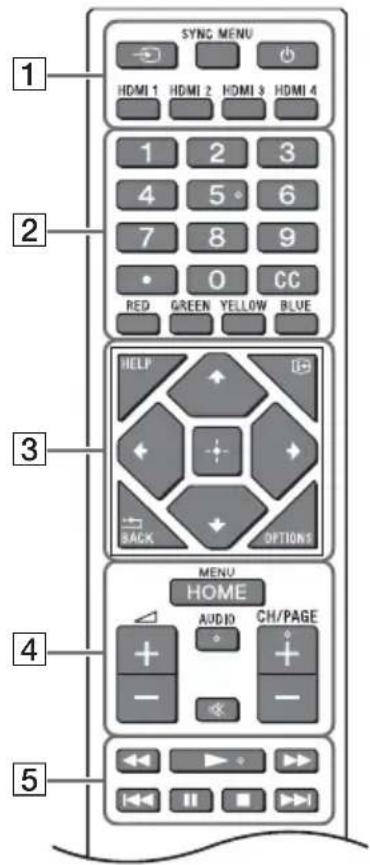

Uzaktan Kumanda ve LCD Monitör

Uzaktan kumandanın şekli, düzeni, bulunabilirliği ve uzaktan kumanda düğmesinin çalışma şekli bölgeye/ülkeye/LCD Monitör modeline/LCD Monitörün ayarlarına göre değişir.

Giriş seçimi: Giriş kaynağını vs. görüntüleyin ve seçin. SYNC MENU: BRAVIA Sync Menüsünü görüntüler. (Güç) HDMI 1/2/3/4

2 Rakam düğmeleri (nokta) CC Renkli tuşlar

3 HELP: Yardım menüsünü gösterir. (Ekran görüntüleme): Bilgi gösterir. BACK OPTIONS: İstediğiniz zaman kullanabileceğiniz işlevlerin bir listesini görüntüler. Yukarı/aşağı/sol/sağ (Navigasyon D-Pad'i): Ekran üzeri menü navigasyonu ve seçimi.

4 HOME/MENU +/-(Ses)

AUDIO: Çok dilli kaynağın sesini veya çift ses seçin (program kaynağına bağlı olarak). ※ (Sessiz)* CH/PAGE +/-

5

6 (Güç) 7 Uzaktan kumanda sensörü / Işık sensörü / LED

• Erişilebilirlik kısayolu ※ (Sessiz) düğmesine basılı tutularak kullanılabilir.

Ayarlar

Pro modu

[Pro modu]nda, profesyonel kullanım için çeşitli işlevlerden faydalanabilirsiniz. Burada [Pro modu] ve [Pro modu]nun tipik işlevlerini nasıl değiştireceğinizi gösteriyoruz.

Pro modu

Normal mod: Bu, varsayılan moddur. [Pro modu] işlevleri bu modda kullanılmaz.

Pro ayarlar modu: Bu mod, [Pro modu] işlevlerinin çeşitli ayarlarını yapmanıza izin verir.

Pro modu: Bu, [Pro modu] işlevlerini kullanabileceğiniz profesyonel kullanım modudur.

Nasıl mod değiştirilir

Monitörü Normal Modda ve Pro ayarlar modu olduğunda

• [Home (Menu)] → [Uygulamalar] → [Pro modu aracı] seçeneğine gidin ve ardından değiştirmek istediğiniz modu seçin.

Monitör Pro Modundayken

• Uzaktan kumanda üzerinde aşağıda açıklanan etkinleştirme tuşlarına birer saniye aralıklarla basın. Monitör yeniden başlatıldıktan sonra mod [Pro ayarlar modu] olarak değişir.

Etkinleştirme tuşu: (Ekran: görüntüleme) / (Sessiz) / +/-(Ses±) / HOME/MENU

• [Pro modu] içine modu [Pro modu aracı] ile değiştiremezsiniz. Modu [Pro modu aracı] ile değiştirmek istiyorsanız [Pro ayarları] → [İşlev sınırlamaları] → [Uygulamalar] seçeneğine gidin ve [Pro ayarlar modu] [Pro modu aracı]'nı [Etkinleşir] olarak değiştirin.

Pro Modu işlevlerinin tanımı

[Pro modu]nda, çeşitli kullanışlı işlevler kullanabilirsiniz. Tipik [Pro modu] işlevleri aşağıda açıklanmıştır.

• AC gücünü açarken Monitör kullanımını ayarlamak

AC güç fişini çekerken ve yeniden takarken Monitörün çalışmasını ayarlayabilirsiniz.

PC giriş ekranının optimum boyutta görüntülenmesi

Ekran, bilgisayar formatına bağlı olarak bilgisayar giriş ekranını optimum boyutta görüntüler.

HDMI sinyali algılama ile güç kaynağı kontrolü ve otomatik giriş değiştirme

Monitörü HDMI cihazı bağlıyken açarsanız, bağlı HDMI girişine otomatik olarak geçebilirsiniz.

• HOME/MENU düğmesine basıldığında görüntülenen menünün ayarlanması

Uzaktan kumandada HOME/MENU düğmesine basarak görüntülenecek menüyü seçebilirsiniz.

• Monitörü başlatırken başlangıç giriş kaynağı atama

Monitörü başlatırken başlangıç giriş kaynağını atayabilirsiniz.

Pro Modu kilidi

Bir PIN kullanarak [Pro modu] ayarlarını koruyabilirsiniz.

—Başlangıç/maksimum ses ayarı

Monitörün başlangıç ve maksimum ses seviyesini ayarlayabilirsiniz.

• Uzaktan kumanda üzerinde monitör kullanımının kısıtlanması

Uzaktan kumandayı kullanarak monitör kullanımını kısıtlayabilirsiniz.

• Harici girişlerin kısıtlanması

Harici girişlerin kullanımını kısıtlayabilirsiniz.

Uygulama kullanımının kısıtlanması

Monitör uygulamalarının kullanımını kısıtlayabilirsiniz.

Pro Modu işlevleri ayarlanır

Monitör [Pro ayarlar modu] olduğunda [Home (Menü)] → [Ayarlar] → [Pro ayarları] seçeneğine gidin.* OS sürümüne göre değişebilir.

Tavsiye edilen ayarlar

Bu bölümde, monitörün profesyonel kullanımı için önerilen ayarlar tanıtılmıştır.

ECO özelliklerini ayarlama

1 [Ayarlar] → [Sistem] → [Güç ve Enerji] seçeneğine gidin. - [Boşta bekleyen TV'yi kapatma] seçeneğini [Kapalı] olarak ayarlayın.

IP özelliklerini ayarlama

2 [Ayarlar] → [Ağ ve internet] → [Ev ağı ayarı] → [IP kontrolü] seçeneğine gidin. - [Kimlik Doğrulama]'yı [Normal ve Önceden Paylaşılan Anahtar] olarak ayarlayın. - [Basit IP kontrolü] seçeneğini [Açık] olarak ayarlayın.

Otomatik Yazılım İndirme

3 [Ayarlar] → [Sistem] → [Hakkında] → [Sistem Yazılım Güncellemesi] seçeneğine gidin. - [Güncellemeyi otomatik olarak kontrol et] seçeneğini [Kapalı] olarak ayarlayın.

Görüntü ayarları

4 [Ayarlar] → [Görüntü ve Ses] → [Resim] seçeneğine gidin. - [Işık algılayıcı] seçeneğini [Kapalı] olarak ayarlayın. - Kullanıma uygun [Resim Modu]'nu seçin.

[Canlı]: Dijital tabela ekranını kullanırken [Kişisel]: Orijinal görüntüyü olduğu gibi görüntülerken [Grafik]: Bilgisayar ekranını görüntülerken

Kontrol işlemleri

RS-232C

Monitörünüzü RS-232C aracılığıyla harici bir servisten de kontrol edebilirsiniz. RS-232C bağlantısı bu sayfada kısaca açıklanmıştır.

Arayüz

3,5 mm stereo mini fiş kullanarak RS-232C ile Monitörün bağlantısını kurun.

Baud yüz 9600 bps

Veri 8 bit

Parite Hiçbiri

Başlangıç biti 1 bit

Durdurma biti 1 bit

Akış kontrolü Hiçbiri

Veri formatı

RS-232C haberleşmesi için veri formatı aşağıda açıklanmıştır.

(a) Kontrolörden monitöre talepler

No. Öğe Değer
1 Başlık 0x8C: Kontrol
2	Kategori	0x00	(sabit)
3	İşlev	0xxx
4	Uzunluk	0xxx	(=Veri X+1 bayt)
5	Veri 1	0xxx
:	:	0xxx
:	:	0xxx
X+4	Veri X 0xxx
X+5	Sağlama	0xxx

(b) Monitörden kontrolöre yanıtlar

No. Öğe Değer
1 Prozent 0x70 Yanı
2 Yanı 0x00 Tamamlandı (Normal Bitiş)
		0x01: Limit Aşma (Anormal Bitiş Aşma(Maximum değeri)
		0x02: Limit Aşma (Anormal Bitiş Aşma minimum değeri)
		0x03: Komut İptal Edildi (Anormal bitiş)
		0x04: Çozümleme Hatası (Veri Formatı Hatası)
3	S	a	ğ	l	a	m
						a
						0

Komut örneği

RS-232C haberleşme komutunun örnekleri aşağıda açıklanmıştır.

Kontrol	Başkık	Kategori	İşlev	Uzunluk	Veri 1	Veri X	Sağlama
Güç acıma/kapatma	0x8C	0x00	0x00	0x02	0X00(kapalı)	-	0x8E
					0x01 (açık)	-	0x8F
HDMI giris seçimi	0x8C	0x00	0x02	0x03	0x04(HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

RS-232C ile ilgili daha ayrıntılı bilgi edinmek için lütfen satış temsilcinizle görüşün.

IP

Monitörü, monitör veya harici cihazdaki bir HTML5/Android uygulamasından IP aracılığıyla kontrol edebilirsiniz. Giriş/güç bilgilerini yönetebilir ve izleyebilir, uygulamaları başlatabilir ve sonlandırabilir, giriş kaynağını ve ses seviyesini değiştirerek ekranı kontrol edebilirsiniz. Ayrıca kimlik denetimi işleviyle komutları da sınırlayabilirsiniz.

Desteklenen IP protokolü

Protokol adı	Katman	Format	Kimlik.Doğrulama	Açıklama
REST API	HTTP	JSON-RPC	Evet	Cihaz kontrl amaçlı API'lar.
IRCC-IP	HTTP	SOAP	Evet	internet Protokolu üzerinden Kılılotesi Uyumlu Kontrol. Uzaktan kumanda komutların Internet üzerinden ileten teknoologi ve=formatlar.
Basil IP kontrolü	TCP	Byte stream	Yok	Sadece tipik ilevler desteklenir.

Monitör ayarları

[IP kontrolü] kullanırken, öncelikle monitörü aşağıda gösterildiği şekilde ayarlayın.

[Ayarlar] → [Ağ ve internet] → [Ev ağı ayarı] → [IP kontrolü] seçeneğine gidin.

REST API ve IRCC-IP için,

• [Kimlik doğrulama] öğesini seçin.
• Gerekirse, [Önceden paylaşılan anahtar] öğesini ayarlayın.

Basit IP kontrolü için,

• [Basit IP kontrolü] ögesini etkinleştirin.

REST API için HTTP talebi örneği ve yanıtı:

Aşağıda Monitorün Güç durumunu öğrenme talebi ve yanıtı örneği verilmiştir (IP adresi: 192.168.0.1, Önceden Paylaşılan Anahtar "1234").

URL

[IP kontrolü] ile ilgili daha ayrıntılı bilgi edinmek için lütfen satış temsilcinizle görüşün.

Ek

Genişletilmiş yazılım

Genişletilmiş yazılımlarla Monitörü daha kolay kullanabilirsiniz. Bu sayfada genişletilmiş yazılımlara bir örnek verilmiştir.

Daha ayrıntılı bilgi edinmek için lütfen satış temsilcinizle görüşün.

Ofis monitörleri yazılımı

MONİTÖRÜ bir konferans odasında veya bilgisayara bağlı bir ofis monitörü olarak kullanmak için uygun işlevler sağlar.

İşlev örnekleri:

• Güç yönetimi/Güç besleme izleme işlevleri. Beyaz tahta işlevi. Sunum zamanlayıcı.
• Uzaktan kumanda olmadan girişleri değiştirebilir veya gücü açabilir/kapatabilirsiniz.

Dijital tabela yazılımı

Monitörü dijital tabela ekranı olarak kullanırken yazılım, uygun işlevler sağlar. İşlev örnekleri:

• Ağ üzerinden birden fazla monitör için dijital tabela yönetimi işlevi.
• USB bellek ile kolay tabela oynatma işlevi.
• İçerik ve oynatma listesi yönetim işlevi.
• Haftanın günü ve saati ile esnek teslimat planı ayarlanır.

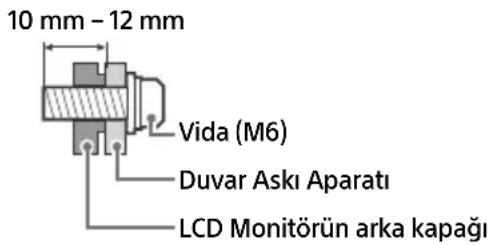

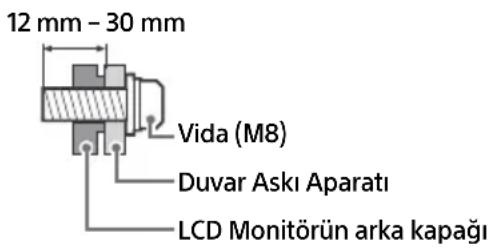

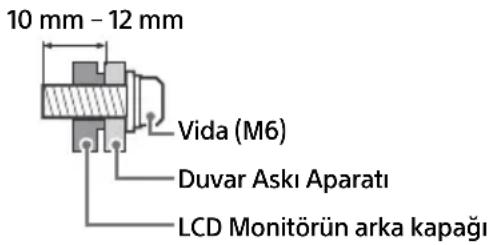

LCD Monitörü duvara monte etme

Opsiyonel Duvara Askı Aparatını kullanma (SU-WL850 veya SU-WL450)* (ürünle verilmez)

Müşterilere:

Ürün koruması ve güvenlik nedenleriyle, Sony LCD Monitörünüzün montajının kesinlikle Sony bayileri veya lisanslı yükleniciler tarafından yapılmasını öneririz. Cihazı kendiniz monte etmeye çalışmayın.

Sony Bayilerine ve Yüklenicilerine:

Bu ürünün montajı, periyodik bakımı ve muayenesi sırasında emniyete çok dikkat edin.

Duvar Askı Aparatı Montaj Bilgileri

Duvar Askı Aparatı takma talimatları için LCD Monitör modelinizin ürün sayfasındaki Kurulum Bilgilerine (Duvar Askı Aparatı) bakın. https://www.sony.eu/support

• Sizin modelinize ait Duvar Askı Aparatı ile birlikte verilen talimat kılavuzuna uyun. Özellikle duvarın LCD Monitörün ağırlığına dayanacak kadar sağlam olup olmadığını belirlemek açısından bu LCD Monitörün montajı, yeterli derecede uzmanlık gerektirir.
• Yanlış taşımanın veya hatalı montajın neden olduğu hasar veya yaralanmalardan Sony sorumlu değildir.
• Duvara monte etme işlemlerini sadece kalifiye servis personeli gerçekleştirmelidir.
• Emniyet nedenlerinden ötürü, Sony aksesuarlarını kullanmanızı önemle tavsiye ederiz, buna aşağıdaki bileşen de dahildir: -Duvar Askı Aparatı SU-WL850 -Duvar Askı Aparatı SU-WL450
• Duvar Askı Aparatını LCD Monitöre takarken, Duvar Askı Aparatı ile verilen vidaları kullandığınızdan emin olun. Ürünle verilen vidalar, şekilde gösterildiği gibi Duvar Askı Aparatının bağlantı yüzeyinden itibaren ölçülerek tasarlanmıştır. Vidaların çapı ve uzunluğu, Duvar Askı Aparatının modeline bağlı olarak değişiklik gösterir. Temin edilen vidaların haricinde başka vidaların kullanılması, LCD Monitörün iç kısmının zarar görmesine veya düşmesine vs. neden olabilir.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

• Masa Üstü Sehpasını takmaya hazır olana kadar, kullanılmayan vidaları ve Masa Üstü Sehpasını güvenli bir yerde tutun. Vidaları küçük çocuklardan uzak tutun.
• Sadece kısıtlı bölgede/ülkede/modelde.

Opsiyonel Duvara Askı aparatını kullanma (SU-WL850 veya SU-WL450 hariç) (ürünle verilmez)

Bu LCD Monitor kullanım kılavuzunda, LCD Monitorü duvara monte etmeden önce duvar montajına hazırlama adımları gösterilmiştir.

LCD Monitorunuz bir Duvar Askı Aparatı (ürünle verilmez) kullanılarak duvara monte edilebilir. Masa Üstü Sehpası LCD Monitöre takılıysa, LCD Monitorün Masa Üstü Sehpasından sökülmesi gerekebilir.

Kabloları bağlamadan önce LCD Monitorü Duvar Askı Aparatı için hazırlayın.

Ürün koruması ve güvenlik nedenleriyle Sony, LCD Monitorunuzun duvara montajının kesinlikle uzman profesyoneller tarafından yapılmasını önerir. Cihazı kendiniz monte etmeye çalışmayın.

• Sizin modelinize ait Duvar Askı Aparatı ile birlikte verilen talimat kılavuzuna uyun. Özellikle duvarın LCD Monitörün ağırlığına dayanacak kadar güçlü olup olmadığını belirlemek açısından bu LCD Monitörün montajı, yeterli derecede uzmanlık gerektirir.
• Duvar Askı Aparatı ile LCD Monitörü takmak için gereken vidalar ürünle birlikte verilmez.
• Duvar Askı Aparatı vidalarının uzunluğu, Duvar Askı Aparatının kalınlığına göre değişiklik gösterebilir. Lütfen aşağıdaki çizime bakın.

FW-100BZ40J

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

Sorun Giderme

Siyah ekran, ses yok, donmuş görüntü, LCD Monitör yanıt vermiyor ya da ağ kaybedildi gibi sorunlar için genel sorun giderme amacıyla aşağıdaki adımları izleyin.

1. Uzaktan kumandanın güç düğmesine yaklaşık beş saniye basarak LCD Monitörü yeniden başlatın. LCD Monitör yeniden başlar. LCD Monitör açılmazsa, elektrik kablosunu prizden çıkarın ve ardından LCD Monitörün güç düğmesine basın ve bırakın. İki dakika bekleyin ve güç kablosunu prize takın. Veya LCD Monitörün güç düğmesine, LCD Monitör kapanana kadar yaklaşık 40 saniye basın. 2. Uzaktan kumandada HELP tuşuna basarak Yardım menüsüne başvurun. 3. LCD Monitörünüzü internete bağlayın ve bir yazılım güncellemesi gerçekleştirin. Sony, LCD Monitörünüzün yazılımını her zaman güncel tutmanızı tavsiye eder. Yazılım güncellemeleri, LCD Monitör performansınızı geliştirir ve yeni özellikler ekler.

LCD Monitörün fişini takıp tekrar çıkardığınızda, uzaktan kumandadaki veya LCD Monitördeki güç düğmesine bassanız bile LCD Monitör bir süre açılmayabilir.

Sistemin başlatılması zaman alır. Yaklaşık bir dakika bekleyip tekrar çalıştırın.

Uzaktan kumanda çalışmıyor.

• Pilleri değiştirin.

Spesifikasyonlar

Sistem

Panel Sistemi: LCD (Sıvı Kristal Ekran) Panel, LED'li arkadan aydınlatma

Ses çıkışı:

FW-32BZ30J: 5W + 5W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

Kablosuz teknolojisi

IEEE 802.11a/b/g/n/ac protokolü

Bluetooth® Sürümü 4.2

Frekans araligi Çkış	Güçü
Kablosuz LAN (LCD Monitor)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (LCD Monitor)
2400-2483,5 MHz < 10,0 dBm

Giriş/Çıkış jakları

AVIN Video/Ses girisi (mini jak)

HDMI IN 1/2/3/4 (HDCP 2.3-uyumlu)

Video (sadece FW-100BZ40J / 50BZ35J / 43BZ35J):

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC Formatlari

3840 × 2160p (100, 120 Hz)*2*3

Video (sadece FW-75BZ30J / 65BZ30J / 55BZ30J / 55BZ30J / 50BZ30J / 43BZ30J / 32BZ30J):

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1030p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC Formatlari

Ses:

eARC (Enhanced Audio Return Channel) modunda

7,1 kanal dokrusal PCM: 32/44,1/48 kHz

16 bit, Dolby Digital, Dolby Digital Plus, DTS, Dolby TrueHD, DTS-HD MA, Dolby Atmos, DTS:X Master Audio

eARC modu hariç

5,1 kanal dokrusal PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (sadece HDMI IN 3)*4

eARC modunda

7,1 kanal dokrusal PCM: 32/44,1/48 kHz

16 bit, Dolby Digital, Dolby Digital Plus, DTS, Dolby TrueHD, DTS-HD MA, Dolby Atmos, DTS:X Master Audio

ARC modunda

iki kanal dokrusal PCM: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Dijital optik jak (iki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Audio, DTS) HDMI 4 AUDIO IN Analog ses girişi (Stereo mini jak) (Stereo Mini Jak) Kulaklık

1,2 1 USB portu High Speed USB'yi (USB 2.0) destekler 2 USB portu Super Speed USB'yi (USB 3.1 Gen 1) destekler LAN 10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. İletişim hızı ve iletişim kalitesi garanti edilmez.)

19.5 V (sadece FW-32BZ30J) AC adaptörü girişi REMOTE RS-232C, mini jak Bu jak harici kontrol sinyali içindir

Güç, Ürün Fişi ve diğerleri

Güç gereksinimleri

AC adaptörüyle verilen model harı

220 V - 240 V AC, 50 Hz

yalınizca AC adaptörüyle verilen modeller

AC adaptörlü 19,5 V DC

Nominal: Giris 220 V - 240 V AC, 50 Hz

Enerji Verimliliği Sinifi*5

FW-100BZ40J: A+

FW-75BZ30J: A

FW-65BZ30J: A

FW-55BZ30J: B

FW-50BZ35J: A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J: A

FW-32BZ30J: B

Ekran boyutu (çarpraz ölcü) (yakl.)

FW-100BZ40J: 252,8 cm / 100 inc

FW-75BZ30J: 189,3 cm / 75 inc

FW-65BZ30J: 163,9 cm / 65 inc

FW-55BZ30J: 138,8 cm / 55 inc

FW-55BZ30J: 138,8 cm / 55 inc

FW-50BZ35J: 125,7 cm / 50 inc

FW-50BZ30J: 125,7 cm / 50 inc

FW-43BZ35J: 108,0 cm / 43 inc

FW-43BZ30J: 108,0 cm / 43 inc

FW-32BZ30J: 80,1 cm / 32 inc

Güç tüketimi*5

[Standart] modunda

FW-100BZ40J: 215 W

FW-75BZ30J: 187 W

FW-65BZ30J: 145 W

FW-55BZ30J: 123 W

FW-50BZ35J: 95 W

FW-50BZ30J: 97 W

FW-43BZ35J: 76 W

FW-43BZ30J: 64 W

FW-32BZ30J: 54 W

Yıllık enerji tüketimi*5*6

FW-100BZ40J: yılda 298 kWh

Bekleme modunda güç tüketimi*5*8

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J: 0,50 W (Yazılım/EPG güncelleme modunda 25 W)

FW-32BZ30J: 0,50 W (Yazılım/EPG güncelleme modunda 10 W)

Görüntü çözünürlüğü (yatay × dikey) (piksel)

3840 × 2160

Nominal çıkış

500 mA (USB 1 için), 900 mA (USB 2 için)

Boyutlar (yakl.) (g × y × d) (cm)

Masa Üstü Sehpası ile

Standart konum:

FW-100BZ40J: 226,0 × 134,6 × 47,5

FW-75BZ30J: 168,6 × 104,5 × 41,0

FW-65BZ30J: 146,2 × 91,2 × 33,8

FW-55BZ30J1: 124,3 × 78,7 × 33,8

FW-55BZ30J: 124,3 × 78,7 × 33,8

FW-50BZ35J: 111,9 × 71,5 × 28,6

FW-50BZ30J: 112,6 × 71,8 × 28,6

FW-43BZ35J: 96,4 × 62,8 × 28,6

Masa Üstü Sehpası olmadan

FW-100BZ40J: 226,0 × 129,7 × 9,8

FW-75BZ30J: 168,6 × 96,9 × 7,2

Sehpa genişliği (yaklaşık) (cm)

Standart konum:

FW-100BZ40J: 190,1

FW-75BZ30J: 133,0

FW-65BZ30J: 113,0

FW-55BZ30J1 / 55BZ30J: 98,3

FW-50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J:

66,5

FW-32BZ30J: 60,6

Dar konum:

FW-75BZ30J: 55,9

FW-65BZ30J: 47,8

FW-55BZ30J1 / 55BZ30J: 45,8

Ağırlık (yaklaşık) (kg)

Masa Üstü Sehpası ile

FW-100BZ40J: 92,6

FW-75BZ30J: 32,9

FW-65BZ30J: 22,5

FW-55BZ30J1 / 55BZ30J: 16,6

FW-50BZ35J: 13,3

FW-50BZ30J: 12,9

FW-43BZ35J: 10,7

FW-43BZ30J: 10,5

FW-32BZ30J: 7,7

Masa Üstü Sehpası olmadan

FW-100BZ40J:88,9

FW-75BZ30J: 31.6

FW-65BZ30J:21,6

FW-55BZ30J1/55BZ30J:15,7

FW-50BZ35J:12,7

FW-50BZ30J:12,3

FW-43BZ35J:10,2

FW-43BZ30J:10

FW-32BZ30J:7,5

Diğer

Opsiyonel aksesuarlar

Duvar Askı Aparatı: SU-WL850 (sadece

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J

Duvar Askı Aparatı: SU-WL450 (FW-100BZ40J

hariç)

Kamera ve Mikrofon Ünitesi: FWA-CE100

Çalışma sıcaklığı: 0°C ila 40°C

Çalışma nemi: %10 ila %80 bağıl nem (yoğuşmasız)

1 Giriş 4096 × 2160p olduğunda ve [Geniş Mod] [Normal] olarak ayarlandığında, çözünürlük 3840 × 2160p olarak gösterilir. 4096 × 2160p olarak görüntülemek için [Geniş Mod]'u [Full 1] veya [Full 2] olarak ayarlayın. 2 [HDMI sinyal formatı]'nı ayarlamak için ekran üzeri menüye bakın. 3 Sadece HDMI IN 3 & 4. Bağlamak için Ultra Yüksek Hızlı HDMI Kablosunu kullanın. 4 Ses sisteminize LCD Monitor sesini bağlamak için ses sisteminizi HDMI IN 3'e bağlayın. 5 Bu bilgiler, AB ülkeleri ve ilgili mevzuatı AB enerji etiketleme mevzuatına dayalı olan diğer ülkeleri içindir. 6 LCD Monitorün 365 gün boyunca günde 4 saat çalıştırıldığındaki güç tüketimi baz alındığında kWh cinsinden yıllık enerji tüketimidir. Gerçek enerji tüketimi LCD Monitorün nasıl kullanıldığına bağlı olarak değişecektir. 7 Belirtilen bekleme durumundaki güce, sadece LCD Monitor gerekli dahili işlemleri tamamladıktan sonra ulaşılır. 8 LCD Monitor ağa bağlandığında bekleme modundaki güç tüketimi artar.

Not

• Opsiyonel aksesuarlar ülkeye/bölgeye/LCD Monitor modeline/stok durumuna göre bulunur.
• Tasarım ve spesifikasyonlarda bilgi vermeksizin değişiklik yapılabilir. Ekrandaki talimatların bazıları LCD Monitor modeline uygulanamayabilir.
• Bu kılavuzdaki ürün tanıtımı 1062/2010 numaralı YETKİ DEVRİNE DAYANAN KOMİSYON TÜZÜĞÜ (AB) içindir. (AB) 2019/2013 ile ilgili bilgi almak için ilgili web sitesine bakın.

Ticari markaya ilişkin bilgi

• HDMI ve HDMI High-Definition Multimedia Interface terimleri ve HDMI Logosu, HDMI Licensing Administrator, Inc. şirketinin ABD'deki ve diğer ülkelerdeki ticari markası ya da tescilli markasıdır.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio ve Çift D sembolü, Dolby Laboratories Licensing Corporation'in ticari markalarıdır. Dolby Laboratories lisansı altında üretilmiştir. Gizli yayınlanmayan çalışmalar. Telif hakkı © 1992-2020 Dolby Laboratories. Tüm hakları saklıdır.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. All rights reserved.
• Google ve Android, Google LLC'nin ticari markalarıdır.
• Wi-Fi®, Wi-Fi Alliance® ve Wi-Fi Direct®, Wi-Fi Alliance'ın tescilli ticari markalarıdır.
• Wi-Fi CERTIFIED™ Logosu, Wi-Fi Alliance'ın sertifikasyon işaretidir.
• DTS patentleri için, http://patents.dts.com adresini ziyaret edin. DTS, Inc.'in lisansı altında üretilmiştir. DTS, Digital Surround ve DTS logosu, Amerika Birleşik Devletleri ve diğer ülkelerde DTS, Inc.'nin tescilli ticari markaları veya ticari markalarıdır. © 2020 DTS, Inc. TÜM HAKLARI SAKLIDIR.
• Bluetooth® kelime markası ve logoları Bluetooth SIG, Inc. Şirketinin tescilli ticari markalarıdır ve bu tip markalar Sony Corporation tarafından lisansla kullanılmaktadır. Diğer ticari markalar ve ticari adlar ilgili sahiplerine aittir.
• TUXERA, A.B.D. ve diğer ülkelerde Tuxera Inc.'in tescilli ticari markasıdır.
• patentlist.accessadvance.com adresinde listelenen HEVC patent istemlerinden biri veya daha fazlası tarafından kapsanır.
• Diğer bütün ticari markalar ilgili sahiplerinin mülkiyetindedir.

Ürün kayıt numarası (YETKİ DEVRİNE DAYANAN KOMİSYON TÜZÜĞÜ (AB) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

• Model tanımlayıcı ve ardındaki "/1", Mart 2023'ten itibaren yürürlüğe giren Tier 2 gereksinimlerine uygun olarak EPREL veritabanında yeni bir ürün kayıt numarası sağlar. Hangi model tanımlayıcının size karşılık geldiğini doğrulamak için lütfen bu üründe bulunan enerji etiketine bakın.
