Typ produktu	Monitor LCD 4K HDR
Marka	Sony
Model	FW-55BZ30J1
Przekątna ekranu	55 cali (138,8 cm przekątnej)
Rozdzielczość	3840 x 2160 pikseli (4K UHD)
Typ matrycy	LCD z podświetleniem LED
Dźwięk	2 x 5 W (stereo)
Złącza	4 x HDMI (HDCP 2.3), 2 x USB (USB 2.0 i 3.1), Ethernet, RS-232C, wyjście optyczne, gniazdo słuchawkowe, wejście AV composite
Sieć	Wi-Fi (pasma 2,4 i 5 GHz), Bluetooth, Ethernet 10/100
Napięcie zasilania	220-240 V AC, 50 Hz
Pobór mocy (standardowy)	123 W
Pobór mocy w trybie czuwania	0,5 W
Klasa efektywności energetycznej	B
Waga (z podstawą)	16,6 kg
Waga (bez podstawy)	15,7 kg
Główne funkcje	Tryb Pro, sterowanie RS-232C/IP, predefiniowane tryby obrazu (Intense, Expert, Graphics), programowanie.
Bezpieczeństwo	Zalecany montaż ścienny przez profesjonalistę, ostrożność podczas transportu z kilkoma osobami.
Konserwacja i czyszczenie	Odłącz przed czyszczeniem, używaj miękkiej, suchej ściereczki.
Części zamienne i naprawialność	Opcjonalne uchwyty ścienne (SU-WL850, SU-WL450), kamera z mikrofonem FWA-CE100, dostępne rozszerzone oprogramowanie.
Informacje ogólne	Instrukcja dostępna w wielu językach, zgodność z UE, zalecane regularne aktualizacje oprogramowania.

Często zadawane pytania - FW-55BZ30J1 SONY

Jak zmienić tryb Pro w monitorze Sony FW-55BZ30J1?

Aby przejść do Trybu Pro, przejdź do [Ekran główny] > [Aplikacje] > [Narzędzie trybu Pro] i wybierz żądany tryb. Jeśli monitor jest już w trybie Pro, naciśnij kolejno przyciski (Wyświetlanie na ekranie), (Wyciszenie dźwięku), Głośność + i HOME/MENU, aby powrócić do trybu ustawień.

Jak zresetować monitor w przypadku awarii?

Naciśnij przycisk zasilania na pilocie przez około 5 sekund, aby ponownie uruchomić. W przeciwnym razie odłącz przewód zasilający, odczekaj 2 minuty, a następnie podłącz ponownie. Możesz również nacisnąć przycisk zasilania na monitorze przez 40 sekund.

Jak podłączyć urządzenie HDMI?

Użyj kabla HDMI, aby podłączyć urządzenie do jednego z wejść HDMI IN 1, 2, 3 lub 4. Wejście 3 obsługuje eARC/ARC. W przypadku urządzenia DVI użyj adaptera DVI-HDMI na wejściu 4 i podłącz audio do HDMI 4 AUDIO IN.

Jak korzystać ze sterowania IP, aby zdalnie sterować monitorem?

Włącz Sterowanie IP w [Ustawienia] > [Sieć i Internet] > [Ustawienia sieci domowej]. Wybierz uwierzytelnianie (klucz współdzielony) i żądany protokół (REST API, IRCC-IP lub Simple Control IP). Następnie użyj odpowiednich poleceń HTTP lub TCP.

Jak zamontować uchwyt ścienny do tego monitora?

Użyj opcjonalnego uchwytu ściennego Sony (SU-WL850 lub SU-WL450). Instalacja powinna być wykonana przez profesjonalistę. Postępuj zgodnie z instrukcjami uchwytu i użyj dostarczonych śrub. Zwróć uwagę na wytrzymałość ściany.

Co zrobić, jeśli pilot nie działa?

Sprawdź baterie: wymień je w razie potrzeby. Upewnij się, że żadna przeszkoda nie blokuje czujnika pilota na monitorze. Jeśli problem będzie się powtarzał, spróbuj ponownie uruchomić monitor.

Jak zaktualizować oprogramowanie monitora?

Przejdź do [Ustawienia] > [System] > [Informacje] > [Aktualizacja oprogramowania systemowego]. Włącz automatyczne wyszukiwanie lub uruchom ręczną aktualizację. Zaleca się podłączenie monitora do Internetu, aby otrzymywać aktualizacje.

Jakie są zalecane ustawienia do użytku profesjonalnego?

Przełącz na Tryb Pro za pomocą dedykowanego narzędzia. Wyłącz funkcje ECO, włącz Sterowanie IP z kluczem współdzielonym, wyłącz automatyczne wyszukiwanie aktualizacji i wybierz odpowiedni tryb obrazu (Intense do oznakowania, Expert do wierności, Graphics do PC).

Jak zmniejszyć zużycie energii?

Użyj automatycznego trybu czuwania (regulowany w [Ustawienia] > [System] > [Zasilanie i energia]). Wyłącz czujnik światła. Zmniejsz jasność i podświetlenie. Monitor pobiera 0,5 W w trybie czuwania.

Gdzie znaleźć numer seryjny monitora?

Numer seryjny i model są podane na etykiecie z tyłu monitora lub na opakowaniu. W przypadku modeli z zasilaczem sieciowym dodatkowa etykieta znajduje się pod zasilaczem.

INSTRUKCJA OBSŁUGI FW-55BZ30J1 SONY

Informacja dotycząca bezpieczeństwa 2

Schemat podłączeń 4

Funkcje sterowania 10

RS-232C 10

IP 12

Załącznik 13

Rozszerzone oprogramowanie 13

Montaż Monitora LCD na ścianie 14

Rozwiązywanie problemów 15

Dane techniczne 16

Informacja o instrukcjach

Ten Monitor LCD jest dostarczany z następującymi instrukcjami. Prosimy o zachowanie instrukcji do wykorzystania w przyszłości.

Przewodnik ustawień

• Instalacja i konfiguracja Monitora LCD.

Przewodnik (ta instrukcja) / Dokumentacja bezpieczeństwa

• Informacja dotycząca bezpieczeństwa, pilota, rozwiązywania problemów, instalacji na ścianie, danych technicznych itp.

Pomoc

Więcej informacji o rozwiązywaniu problemów i inne użyteczne informacje są dostępne bezpośrednio w Monitorze LCD. Naciśnij HELP na pilocie, aby wyświetlić listę.

Menu ustawień może zostać zmienione bez powiadomienia.

WAŻNE - Przed użyciem produktu Sony przeczytaj Umowę licencyjną oprogramowania użytkownika końcowego. Korzystanie z produktu oznacza akceptację Umowy licencyjnej oprogramowania użytkownika końcowego. Umowa licencyjna na oprogramowanie między Tobą a Sony jest dostępna online na stronie Sony (https://www.sony.net/tv-software-licenses/) lub na ekranie produktu. Przejdź do [Ustawienia] → [System] → [Informacja] → [Informacja prawna] → [Uwagi i licencje].

Uwaga

• Przed przystąpieniem do eksploatacji Monitora LCD należy zapoznać się z częścią „Informacja dotycząca bezpieczeństwa”. Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczoną Dokumentację bezpieczeństwa. Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.

Lokalizacja etykiety identyfikacyjnej

Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu Monitora LCD lub opakowania.

W przypadku modeli wyposażonych w zasilacz sieciowy: Etykiety z numerem modelu i numerem seryjnym zasilacza sieciowego znajdują się na spodzie zasilacza sieciowego.

WAŻNA UWAGA

Informacja dotycząca sprzętu radiowego

Sony Corporation niniejszym oświadcza, że typy urządzeń radiowych FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://compliance.sony.eu

Dla tego sprzętu radiowego zastosowanie mają poniższe ograniczenia dotyczące użytkowania lub wymóg uzyskania zezwolenia na użytkowanie obowiązujący w AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo: pasmo 5150 - 5350 MHz jest ograniczone wyłącznie do zastosowań wewnątrz pomieszczeń.

Informacja dotycząca bezpieczeństwa

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, Monitor LCD należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

Monitor LCD powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka. - Ustaw Monitor LCD na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń lub uszkodzenia mienia. Zainstaluj Monitor LCD w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.

Zainstaluj Monitor LCD w taki sposób, aby jego podstawa nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa wystaje poza stojak, może to spowodować przewrócenie i upadek Monitora LCD, a w efekcie obrażenia osobiste lub uszkodzenia urządzenia.

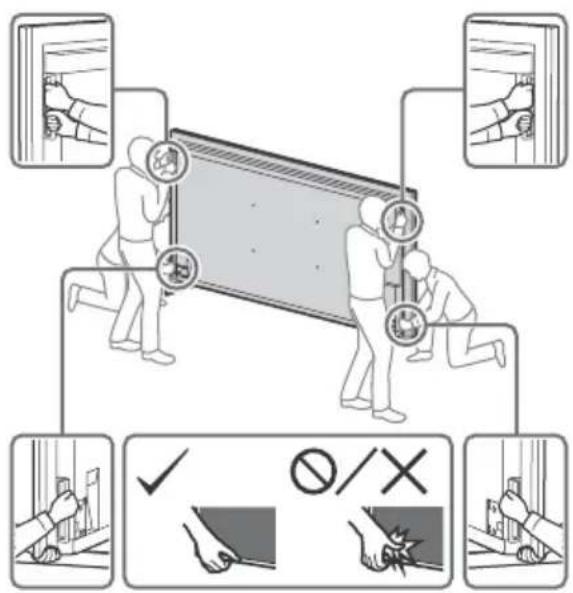

Transport

• Przed rozpoczęciem przenoszenia Monitora LCD należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego Monitora LCD potrzeba dwóch lub więcej osób (czterech lub więcej w przypadku FW-100BZ40J).
• Przenosząc Monitor LCD w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.
• Przy podnoszeniu lub przenoszeniu Monitora LCD należy go dobrze chwycić od spodu.

FW-100BZ40J

FW-75BZ30J / 65BZ30J / 55BZ30J / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J

• Podczas transportu Monitor LCD nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu Monitora LCD do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

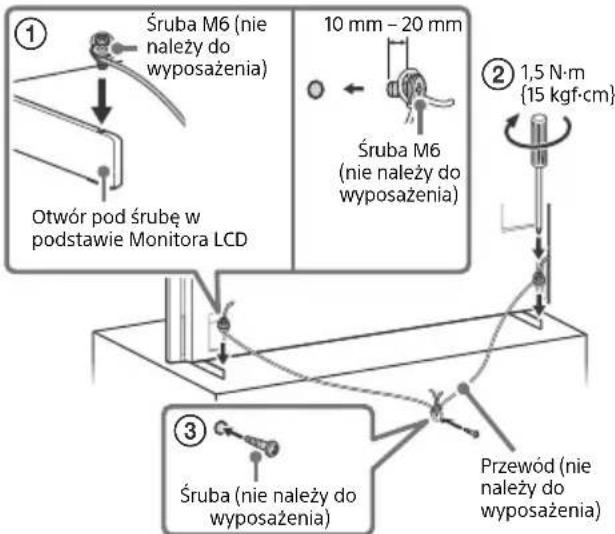

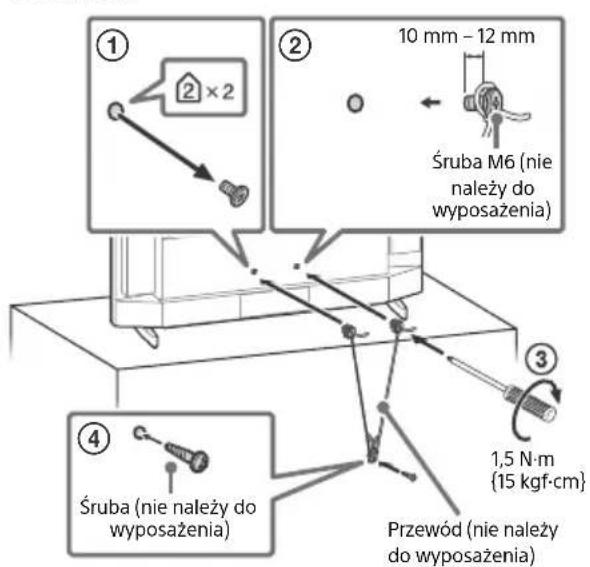

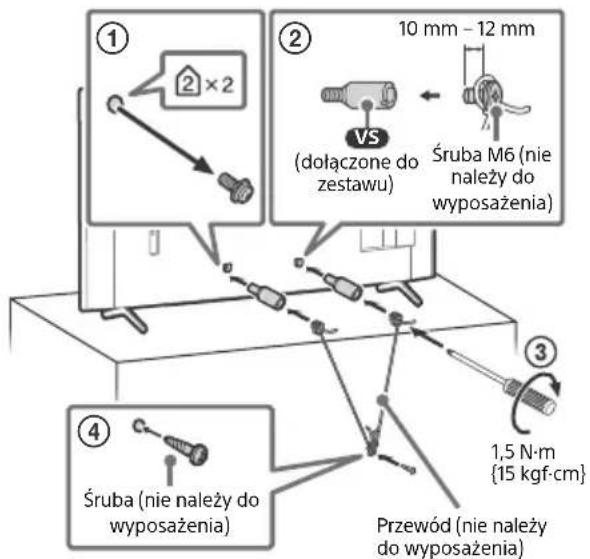

Zabezpieczenie przed przewróceniem

FW-100BZ40J FW-75BZ30J / 65BZ30J / 55BZ30J / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

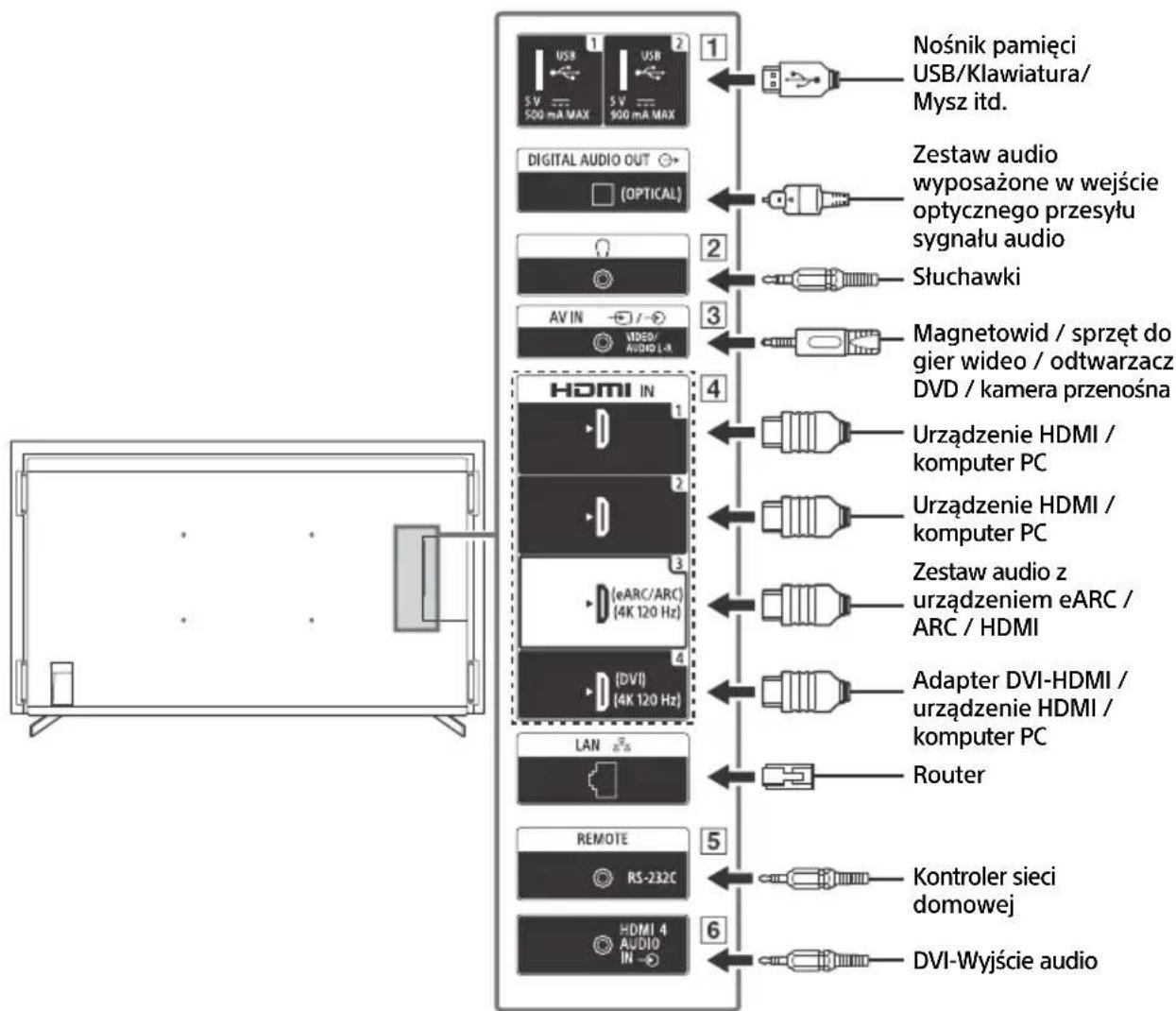

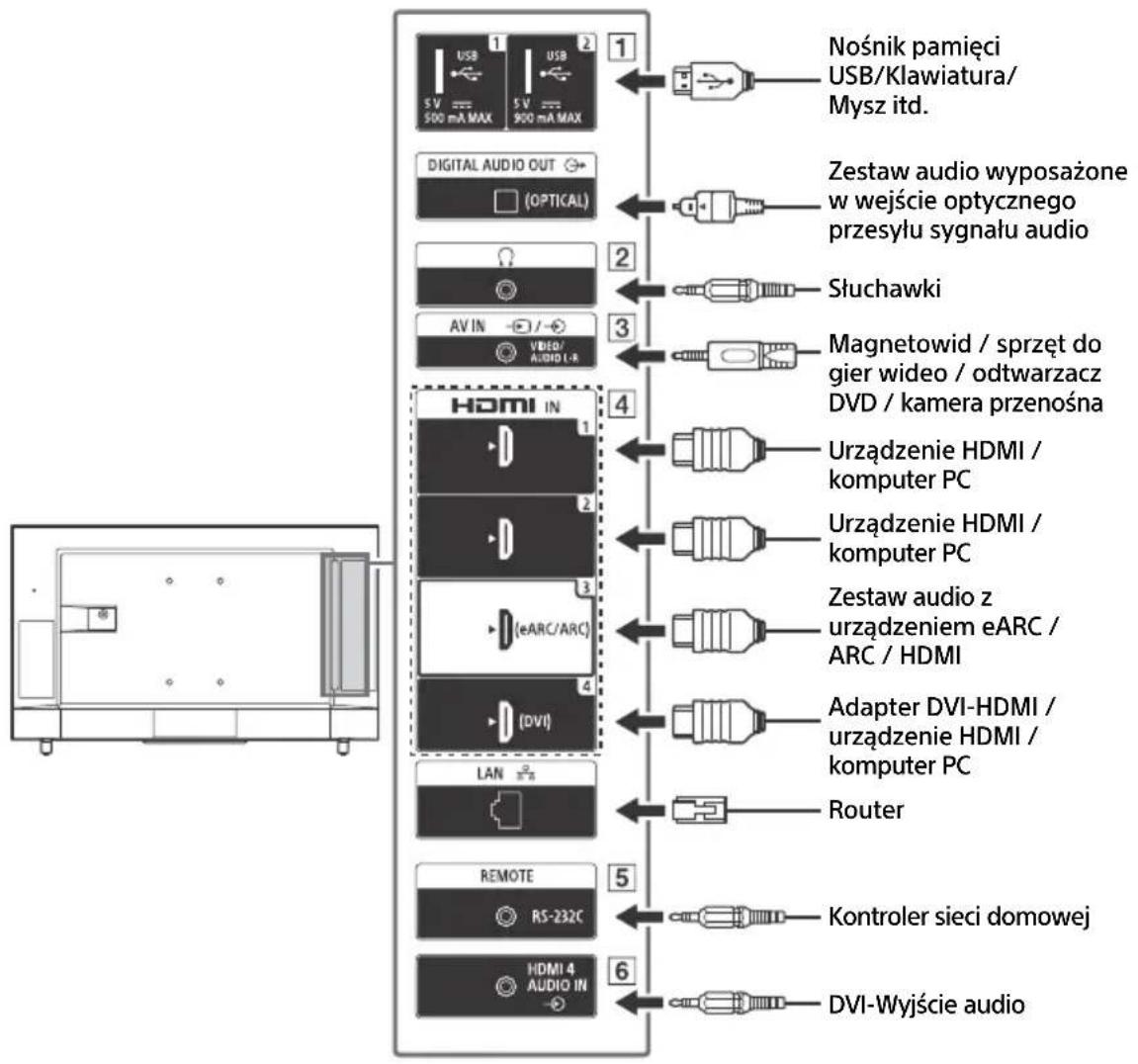

Schemat podłączenia

Uwaga

• Złącza i etykiety mogą się różnić w zależności od regionu/kraju/modelu Monitora LCD.

FW-100BZ40J/50BZ35J/43BZ35J

USB

USB

2

• Podłączenie dużego urządzenia USB może zakłócać pracę innych podłączonych urządzeń w pobliżu.

2 (Słuchawki)

• Obsługuje wyłącznie 3-biegunowe miniaturowe wtyczki stereo typu minijack.
• Nie można jednocześnie odtwarzać dźwięku zarówno na słuchawkach, jak i na głośnikach Monitora LCD.

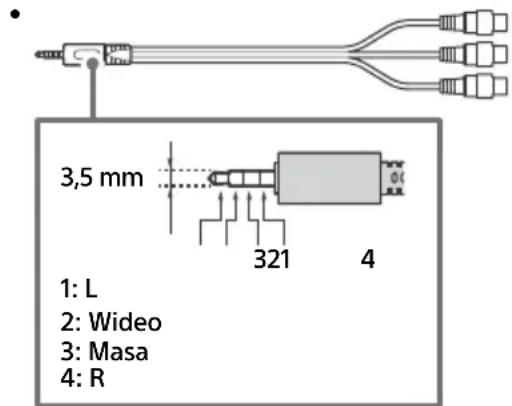

W celu nawiązania połączenia kompozytowego, użyj dołączonego kabla analogowego (nie należy do wyposażenia).

4 HDMI IN 1/2/3/4

Interfejs HDMI pozwala na przesyłanie cyfrowego sygnału wideo i audio pojedynczym kablem. - Jeśli urządzenie jest wyposażone w gniazdo DVI, podłącz je do wejścia HDMI IN 4 za pośrednictwem interfejsu adaptera DVI-HDMI (nie należy do wyposażenia), a następnie podłącz gniazdo wyjścia audio urządzenia do wejścia HDMI 4 AUDIO IN.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Podłącz zestaw audio do HDMI IN 3, aby doprowadzić dźwięk Monitora LCD do zestawu audio. Systemy obsługujące kanał HDMI eARC/ARC potrafią za pomocą tego samego kabla HDMI wysyłać obraz do Monitora LCD i odbierać od niego dźwięk. Jeśli zestaw audio nie obsługuje HDMI eARC/ARC, konieczne jest dodatkowe połączenie DIGITAL AUDIO OUT (OPTICAL).
• Aby połączyć system audio z eARC, należy użyć kabla HDMI z funkcją Ethernet.

5 REMOTE RS-232C

• Złącze do komunikacji szeregowej. Szczegóły, patrz „Funkcje sterowania".

6 HDMI4AUDIOIN

• Jeśli urządzenie jest wyposażone w gniazdo DVI, podłącz je do wejścia HDMI IN 4 za pośrednictwem interfejsu adaptera DVI-HDMI (nie należy do wyposażenia), a następnie podłącz gniazdo wyjścia audio urządzenia do wejścia HDMI 4 AUDIO IN.

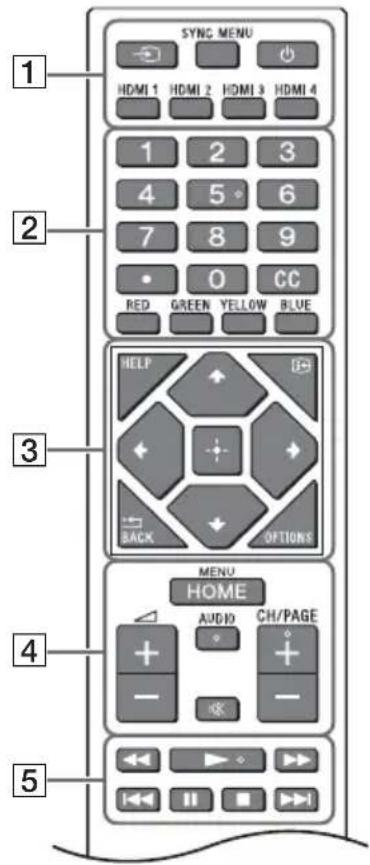

Pilot i Monitor LCD

Kształt, układ, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu/ ustawień Monitora LCD.

1 (Wybór wejścia): Wyświetlanie i wybieranie źródła sygnału wejściowego itp. SYNC MENU: Wyświetlanie menu BRAVIA Sync. (Zasilanie) HDMI 1/2/3/4 2 Przyciski numeryczne (kropka) CC Kolorowe przyciski

3 HELP: Wyświetlanie menu pomocy. (Wyświetlacz ekranu): Wyświetlanie informacji.

OPTIONS: Wyświetlanie listy funkcji, które są w danym momencie dostępne do użytku.

▲/▼/◀/▶ (Panel nawigacyjny D-Pad): Nawigacja w menu ekranowym i wybór opcji.

4 HOME/MENU

+/- (Głośność)

AUDIO: Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku (w zależności od źródła programu).

※ (Wyciszanie)* CH/PAGE + / -

5

6 (Zasilanie) 7 Czujnik pilota zdalnego sterowania / Czujnik światła / LED

• Skrót dostępności jest dostępny przy naciśnięciu i przytrzymaniu przycisku ※ (Wyciszanie).

Ustawienia

Tryb Pro

W [Tryb Pro] można korzystać z różnych praktycznych funkcji do użytku profesjonalnego. W niniejszym dokumencie opisano, jak zmienić na [Tryb Pro] oraz przedstawiono standardowe funkcje [Tryb Pro].

Tryb Pro

Tryb normalny: jest to tryb domyślny. W tym trybie funkcje [Tryb Pro] nie są dostępne.

Tryb ustawień Pro: Tryb ten umożliwia konfigurację różnych ustawień funkcji [Tryb Pro].

Tryb Pro: jest to tryb operacyjny lub do użytku profesjonalnego w sytuacji, kiedy nie można korzystać z funkcji [Tryb Pro].

Jak zmienić tryb

Kiedy Monitor jest ustawiony w Trybie normalnym lub Trybie ustawień Pro

• Przejdź do opcji [Główne (menu)] → [Aplikacja] → [Narzędzie trybu Pro], a następnie wybierz tryb, który chcesz zmienić.

Kiedy monitor znajduje się w trybie Pro

• Naciskaj kolejno, co sekundę, opisane poniżej klawisze aktywacji na pilocie.

Po ponownym uruchomieniu monitora tryb zostanie zmieniony na [Tryb ustawień Pro].

Klawisz aktywacji: (Wyświetlacz ekranu) / (Wyciszanie) / +/-(Głośność+) / HOME/MENU

*Na początku nie można zmienić trybu z [Narzędzie trybu Pro] na [Tryb Pro]. Aby zmienić tryb z [Narzędzie trybu Pro], przejdź do [Pro Ustawienia] → [Ograniczenia funkcji] → [Aplikacja] i zmień [Narzędzie trybu Pro] na [Włącz] w opcji [Tryb ustawień Pro].

Wprowadzenie funkcji trybu Pro

W [Tryb Pro] dostępnych jest wiele praktycznych funkcji. Standardowe funkcje [Tryb Pro] zostały przedstawione poniżej.

Ustawianie operacji monitora podczas włączania zasilania

Operację monitora można ustawić po odłączeniu i ponownym podłączeniu wtyczki przewodu zasilającego.

Zoptymalizowane wyświetlanie ekranu sygnału PC

Na ekranie wyświetlony zostanie ekran wejścia PC w optymalnym rozmiarze zgodnie z formatem PC.

- Sterowanie zasilaniem i automatyczne przyłączanie wejścia poprzez wykrywanie sygnału HDMI

W przypadku włączenia monitora, kiedy urządzenie HDMI jest podłączone, automatycznie zmieni podłączone wejście na HDMI.

- Ustawienia wyświetlanego menu po naciśnięciu przycisku HOME/MENU

Wyświetlane menu można wybrać, naciskając przycisk HOME/MENU na pilocie.

- Po uruchomieniu monitora wstępne wskazanie źródła sygnału

Po uruchomieniu monitora można przywrócić wstępne ustawienia źródła sygnału.

Blokada Trybu Pro

Aby zabezpieczyć ustawienia [Tryb Pro], należy skorzystać z kodu PIN.

Ustawienie początkowej/maksymalnej głośności

Można ustawić początkową i maksymalną głośność dla monitora.

Ograniczanie funkcji monitora przy użyciu pilota

Przy użyciu pilota można ograniczyć obsługę monitora.

Ograniczenia wejść zewnętrznych

Można ograniczyć korzystanie z wejść zewnętrznych.

Ograniczenia korzystania z aplikacji

Można ograniczyć korzystanie z aplikacji monitora.

Jak ustawić funkcje Trybu Pro

Przejdź do [Główne (menu)] [Ustawienia] [Pro Ustawienia], gdy monitor znajduje się w [Trybie ustawień Pro].*

Różni się w zależności od wersji systemu operacyjnego.

Ustawienia zalecane

W niniejszej sekcji przedstawiono ustawienia zalecane podczas obsługi Monitora w celach profesjonalnych.

Ustawianie funkcji ECO

1 Przejdź do [Ustawienia] → [System] → [Zasilanie i energia].

• Ustaw [Wyłączanie TV po okresie bezczynności] na [Wył.].

Ustawianie funkcji IP

2 Przejdź do [Ustawienia] → [Sieć i internet] → [Konfiguracja sieci domowej] → [Kontrola IP].

• Ustaw [Uwierzytelnienie] na [Klucz wstępny i normalny].
• Ustaw [Prosta kontrola IP] na [Wł.].

Automat. powiadamianie o oprogramowaniu

3 Przejdź do [Ustawienia] → [System] → [Informacja] → [Aktualizacja oprogramowania systemowego]. - Ustaw [Automatycznie sprawdzaj dostępność aktualizacji] na [Wył].

Ustawienia obrazu

4 Przejdź do [Ustawienia] → [Obraz i dźwięk] → [Obraz].

• Ustaw [Czujnik światła] na [Wył].
• Wybierz opcję [Tryb obrazu] zgodnie z zastosowaniem.

[Żywy]: Korzystanie z wyświetlania cyfrowego znakowania

[Własny]: Wyświetlanie oryginalnego obrazu w stanie takim, jaki jest

[Grafika]: Wyświetlanie ekranu PC

Funkcje sterowania

RS-232C

Monitorem można sterować za pośrednictwem zewnętrznej usługi przy RS-232C. Połączenia RS-232C zostały krótko opisane na tej stronie.

Interfejs

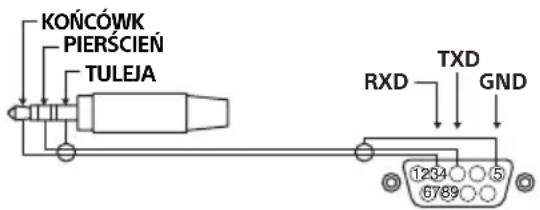

Nawiąż połączenia RS-232C z monitorem, korzystając z miniwtyku stereo 3,5 mm.

Miniwtyk stereo 3,5 mm

KOŃCÓWKA: Monitor → Kontroler

PIERŚCIEŃ: Kontroler → Monitor

Ustawienia połączenia

W przypadku nawiązywania połączenia RS-232C, skonfiguruj ustawienia połączenia w następujący sposób.

Prędkość transmisji 9600 b/s

Dane 8 bitów

Parzystość Brak

Rozpocznij bit 1 bit

Zatrzymaj bit 1 bit

Sterowanie przepływem Brak

Format danych

Przedstawiamy format danych dla komunikacji RS-232C poniżej.

(a) Zadania z kontrolera dla monitora

Nr Pozycja Wartość

1 Nagłowek 0x8C: Sterowanie
2 Kategorie 0x00 (naprawiono)
3 Funkcja 0XX
4 Dlugość 0XX (=Dane X+1 bit)
5	D	a	n	e	1	0	x
:	:		0xXX
:	:		0XXX
X+4	Dane X		0xXX
X+5	Sprawdź wnik dodawania		0xXX

(b) Odpowiedzi monitora dla kontrolera

Nr Pozycja Wartość
1 Nagłowek 0x70	Odpowiedzi
2 Odpowiedzi	0x00 Ukończono (zakończyne typowe)
	0x01 : Przekroczone limit(Zakończyne niotypowe-przekroczone maksymalna wartość)
	0x02 : Przekroczone limit(Zakończyne niotypowe-przekroczoneminimalna wartość)
	0x03 : Polecenie anulowano (Zakończyne niotypowe)
	0x04 : Będ przychetwarzania (Będ formatowanian danych)
3 Sprawȩź wynik dodawania	0xXX

Przykład polecenia

Poniżej opisano przykłady poleceń komunikacyjnych RS-232C.

Sterowanie	Nagłowek	Kategorie	Funkcja	Długość	Dane 1	Dane X	Sprawdź wynik dodawania
Wt./wyt. zasilanie	0x8C	0x00	0x00	0x02	0x00 (wyt.)	- 0x8E
					0x01 (wt.)	- 0x8F
Wybór wiejscia HDMI	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Aby uzyskać więcej informacji w zakresie RS-232C, należy skontaktować się z przedstawicielem handlowym.

IP

Monitorem MZ można sterować za pośrednictwem IP z aplikacji HTML5/Androidu na Monitorze lub rozszerzonym urządzeniu. Można zarządzać informacjami dotyczącymi wejścia/zasilania i je monitorować, uruchamiać lub zamykać aplikacje, sterować wyświetlaczem, poprzez np. zmianę źródła wejścia i regulację głośności. Można także ograniczyć polecenia przy użyciu funkcji uwierzytelniania.

Obsługiwany protokół IP

Nazwa protokolu	Warstwa Format Uwierzytehnianie Wyjaśnienie
REST API HTTP JSON-RPC Tak Interfejsy API, których celem jest		sterowanie urȩdzeniem.
IRCC-IP HTTP SOAP Tak Sterowanie z obstręgą podczerwymi		przez protokÓl internetowy. Technologia i formaty do przesyłąnia polecen pilota przy bez Internet.
Prosta kontrola IP	TCP Byte stream Niedostepne	Obstrugiwane są tylko standardowe funkcjje.

Ustawienia Monitora

W przypadku korzystania z funkcji [Kontrola IP], należy najpierw skonfigurować monitor w następujący sposób.

Przejdź do [Ustawienia] → [Sieć i internet] → [Konfiguracja sieci domowej] → [Kontrola IP].

Aby ustawić REST API i IRCC-IP,

• Wybierz opcję [Uwierzytelnienie].
• W razie potrzeby, użyj opcji [Klucz wstępny].

Aby aktywować Proste sterowanie IP,

• Włącz opcję [Proste sterowanie IP].

Przykład żądania i odpowiedzi HTTP dla REST API

Poniżej przedstawiony jest przykład żądania i odpowiedzi w celu uzyskania stanu sieci Monitora (adres IP: 192.168.0.1, wstępnie udostępniony klucz „1234").

URL

Aby uzyskać więcej informacji w zakresie [Kontrola IP], należy skontaktować się z przedstawicielem handlowym.

Załącznik

Rozszerzone oprogramowanie

Aby korzystać z monitora w bardziej wygodny sposób, można użyć rozszerzonego oprogramowania. Na tej stronie znajduje się przykład rozszerzonego oprogramowania.

Aby uzyskać więcej informacji, należy skontaktować się z przedstawicielem handlowym.

Oprogramowanie do monitorów biurowych

Zapewnia praktyczne funkcje do używania monitora jako narzędzia biurowego podłączonego do komputera w sali konferencyjnej lub w podobnym pomieszczeniu.

Przykłady funkcji:

• Funkcja zarządzania zasilaniem/monitorowania zasilania.
• Funkcja białej tablicy.
• Licznik czasu prezentacji.
• Zmienianie wejść lub włączanie/wyłączanie zasilania za pomocą pilota.

Oprogramowanie do cyfrowego znakowania

W przypadku korzystania z monitora jako wyświetlacza do cyfrowego znakowania, oprogramowanie zapewnia praktyczne funkcje.

Przykłady funkcji:

• Funkcja zarządzania dystrybucją cyfrowego znakowania do wielu monitorów za pośrednictwem sieci.
• Funkcja odtwarzania z łatwym znakowaniem za pomocą pamięci USB.
• Funkcja zarządzania zawartością i listą odtwarzania.
• Ustawienie elastycznego harmonogramu dostaw na podstawie godziny i dnia tygodnia.

Używanie opcjonalnego uchwytu ściennego (SU-WL850 lub SU-WL450)* (nie należy do wyposażenia)

Do klientów:

Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż Monitora LCD był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów firmy Sony i licencjonowanych wykonawców:

Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu.

Informacja dotycząca montażu przy użyciu uchwytu ściennego

Aby uzyskać instrukcje montażu Uchwytu ściennego, zobacz Informacja dotycząca montażu (Uchwyt ścienny) na stronie produktu swojego modelu Monitora LCD. https://www.sony.eu/support

• Postępuj zgodnie z instrukcjami dostarczonymi z Uchwytem ściennym dla danego modelu. Do zamontowania tego Monitora LCD wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar Monitora LCD. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.
• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:

-Uchwyt ścienny SU-WL850

-Uchwyt ścienny SU-WL450

• Podczas montażu Uchwytu ściennego do Monitora LCD należy użyć śrub dostarczonych razem z Uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocowania Uchwytu ściennego.

Średnica i długość śrub różnią się w zależności od modelu Uchwytu ściennego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w Monitorze LCD, jego upadek, itp.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

• Nieuwywane z podstawą należy przechowywać w bezpiecznym miejscu, z przeznaczeniem do zamontowania w przyszłości. Podstawę należy przechowywać poza zasięgiem dzieci.
• Wyłącznie w przypadku niektórych regionów/krajów/modeli.

Używanie opcjonalnego uchwytu ściennego (z wyjątkiem modelu SU-WL850 lub SU-WL450) (nie należy do wyposażenia)

Instrukcja obsługi zawiera czynności przygotowania Monitora LCD do zawieszenia na ścianie.

Monitor LCD można zamocować na ścianie za pomocą uchwytu ściennego (nie należy do wyposażenia). Jeśli do Monitora LCD dołączona jest podstawa, Monitor LCD może wymagać odłączenia podstawy.

Przed podłączeniem przewodów należy przygotować Monitor LCD do zamontowania Uchwytu ściennego.

Ze względu na bezpieczeństwo produktu oraz użytkownika firma Sony zaleca, aby montaż Monitora LCD na ścianie był wykonywany przez wykwalifikowanych monterów. Nie należy podejmować samodzielnych prób montażu.

• Postępuj zgodnie z instrukcjami dostarczonymi z Uchwytem ściennym dla danego modelu. Do zamontowania tego Monitora LCD wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby umieścić Monitor LCD.
• Wkręty do montażu uchwytu ściennego do Monitora LCD nie należą do wyposażenia.

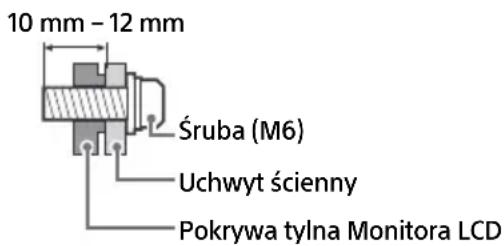

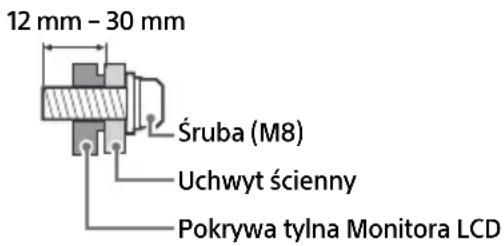

• Długość wkrętu do uchwytu ściennego różni się w zależności od grubości uchwytu. Proszę zapoznać się z poniższą ilustracją.

FW-100BZ40J

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

Rozwiązywanie problemów

W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji Monitora LCD lub utrata sygnału sieciowego, wykonaj następujące czynności.

1 Uruchom Monitor LCD ponownie, naciskając przycisk zasilania na pilocie przez pięć sekund. Monitor LCD zostanie uruchomiony. Jeśli Monitor LCD nie zostanie uruchomiony ponownie, spróbuj odłączyć przewód sieciowy, a następnie naciśnij i puść przycisk zasilania na Monitorze LCD. Poczekaj dwie minuty i podłącz przewód zasilający. Ewentualnie naciśnij przycisk zasilania na Monitorze LCD i przytrzymaj go przez około 40 sekund do momentu, aż Monitor LCD wyłączy się. 2 Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie. 3 Podłącz Monitor LCD do Internetu i wykonaj aktualizację oprogramowania. Firma Sony zaleca aktualizację oprogramowania Monitora LCD. Aktualizacje oprogramowania zawierają nowe funkcje i ulepszenia wydajności.

Gdy Monitor LCD zostanie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub Monitorze LCD.

Uruchomienie systemu wymaga trochę czasu. Należy odczekać około minutę, następnie spróbować włączyć Monitor LCD ponownie.

Pilot nie działa.

Wymień baterie.

Dane techniczne

System

System panelu: Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED

Wyjście dźwięku:

FW-32BZ30J:5W+5W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J:10W+10W

Technologia bezprzewodowa

Protokół IEEE 802.11a/b/g/n/ac

Bluetooth® wer. 4.2

Zakres.czestotliwość Moc wyjsciowa
Bezprzewodowa sieć LAN (Monitor LCD)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Monitor LCD)
2400-2483,5 MHz < 10,0 dBm

Gniazda wejścia/wyjścia

AV IN

Wejście video/audio (mini jack)

HDMI IN 1/2/3/4 (kompatybilne z technologią HDCP 2.3)

Video (tylko model FW-100BZ40J / 50BZ35J / 43BZ35J):

4096×2160p (50, 60 Hz) *1*2, 4096×2160p

(24 Hz) *1, 3840×2160p (50, 60 Hz) *2, 3840×2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p

(30, 50, 60 Hz), 720/24p, 576p, 480p, formaty komputerowe

3840×2160p (100, 120 Hz) *2*3

Video (tylko model FW-75BZ30J / 65BZ30J /

55BZ30J1 / 55BZ30J / 50BZ30J / 43BZ30J /

32BZ30J:

4096 × 2160p (50, 60 Hz) ¹ 2, 4096 × 2160p (24 Hz) ¹ , 3840 × 2160p (50, 60 Hz) ² , 3840 ×

Z wyjątkiem trybu eARC

5,1 kanałów, liniowe PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bity, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (tylko HDMI IN 3)*4

W trybie eARC

7,1 kanałów, liniowe PCM: 32/44,1/48 kHz

16 bity, Dolby Digital, Dolby Digital Plus, DTS, Dolby TrueHD, DTS-HD MA, Dolby Atmos, DTS:X Master Audio

W trybie ARC

Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio, Dolby Atmos, DTS

Cyfrowe gniazdo optyczne (dwukanałowe

PCM: 48 kHz 16 bity, Dolby Audio, DTS)

HDMI 4 AUDIO IN

Analogowe wejście audio (mini jack stereo)

(mini jack stereo)

Słuchawki

1,2

Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.)

19.5 V (tylko model FW-32BZ30J)

Wejście zasilacza sieciowego

REMOTE

RS-232C, gniazdo mini jack

Gniazdo pozwala odbierać zewnętrzny sygnał sterowania.

Moc, karta produktu i inne

Wymagania dotyczące zasilania

z wyjątkiem modeli wyposażonych w zasilacz sieciowy

220 V - 240 V (prąd zmienny), 50 Hz

wyłącznie modele wyposażone w zasilacz sieciowy

19,5 V DC z zasilaczem sieciowym

Wartości znamionowe: Wejście 220 V - 240 V

(prąd zmienny), 50 Hz

Klasa efektywności energetycznej*5

FW-100BZ40J:A+

FW-75BZ30J:A

FW-65BZ30J:A

FW-55BZ30J:B

FW-50BZ35J: A

FW-50BZ30J:B

FW-43BZ35J:B

FW-43BZ30J:A

FW-32BZ30J: B

Wielkość ekranu (przekątna) (ok.)

FW-100BZ40J:252,8 cm/100 cali

FW-75BZ30J: 189,3 cm / 75 cali

FW-65BZ30J: 163,9 cm / 65 cali

FW-55BZ30J1: 138,8 cm / 55 cali

FW-55BZ30J: 138,8 cm / 55 cali

FW-50BZ35J: 125,7 cm / 50 cali

FW-50BZ30J: 125,7 cm / 50 cali

Roczne zużycie energii*5*6

FW-100BZ40J: 298 kWh rocznie

FW-75BZ30J: 259 kWh rocznie

FW-65BZ30J: 201 kWh rocznie

FW-55BZ30J: 171 kWh rocznie

FW-50BZ35J: 132 kWh rocznie

FW-50BZ30J: 135 kWh rocznie

FW-43BZ35J: 105 kWh rocznie

FW-43BZ30J: 89 kWh rocznie

FW-32BZ30J: 75 kWh rocznie

Pobór mocy w trybie czuwania*5*7*8

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J: 0,50 W (25 W w trybie aktualizacji

oprogramowania lub elektronicznego

przewodnika po programach)

FW-32BZ30J: 0,50 W (10 W w trybie

aktualizacji oprogramowania lub

elektronicznego przewodnika po programach)

Rozdzielczość wyświetlacza (poziom × pion) (piksele)

3840 × 2160

Wartości znamionowe wyjścia

500 mA (w przypadku USB 1), 900 mA (w przypadku USB 2)

Wymiary (przybliżone) (szer. × wys. × gł.) (cm)

z podstawą

Położenie standardowe:

FW-100BZ40J: 226,0 × 134,6 × 47,5

FW-75BZ30J: 168,6 × 104,5 × 41,0

FW-65BZ30J: 146,2 × 91,2 × 33,8

FW-55BZ30J1: 124,3 × 78,7 × 33,8

FW-55BZ30J: 124,3 × 78,7 × 33,8

FW-50BZ35J: 111,9 × 71,5 × 28,6

FW-50BZ30J: 112,6 × 71,8 × 28,6

FW-43BZ35J: 96,4 × 62,8 × 28,6

Szerokość podstawy (przybliżone) (cm)

Położenie standardowe:

FW-100BZ40J: 190,1

FW-75BZ30J: 133,0

FW-65BZ30J: 113,0

FW-55BZ30J1 / 55BZ30J: 98,3

FW-50BZ35J/50BZ30J/43BZ35J/43BZ30J:

66,5

FW-32BZ30J:60,6

Położenie pionowe:

FW-75BZ30J: 55,9

FW-65BZ30J:47,8

FW-55BZ30J1 / 55BZ30J:45,8

Waga (przybliżona) (kg)

z podstawą

FW-100BZ40J:92,6

FW-75BZ30J:32,9

FW-65BZ30J:22,5

FW-55BZ30J1/55BZ30J:16,6

FW-50BZ35J:13,3

FW-50BZ30J: 12,9

FW-43BZ35J:10,7

FW-43BZ30J:10,5

FW-32BZ30J:7,7

bez podstawy

FW-100BZ40J:88,9

FW-75BZ30J: 31,6

FW-65BZ30J:21,6

FW-55BZ30J1 / 55BZ30J: 15,7

FW-50BZ35J:12,7

FW-50BZ30J: 12,3

FW-43BZ35J: 10,2

FW-43BZ30J:10

FW-32BZ30J:7,5

Inne

Wyposażenie dodatkowe

Uchwyt ścienny: SU-WL850 (tylko model

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J)

Uchwyt ścienny: SU-WL450 (z wyjątkiem modelu FW-100BZ40J)

Moduł kamery i mikrofonu: FWA-CE100

Temperatura robocza: 0°C - 40°C

Wilgotność robocza: 10% - 80% wilgotności względnej (bez kondensacji)

1 W przypadku podłączenia do wejścia z rozdzielczością 4096 × 2160p i opcji [Tryb szerokoekranowy] ustawionej na [Normalny] wybrana zostaje rozdzielczość wyświetlania 3840 × 2160p. Aby wyświetlać rozdzielczość 4096 × 2160p, opcję [Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny 2]. 2 Zapoznaj się z menu ekranowym, aby ustawić [Format sygnału HDMI]. 3 Tylko HDMI IN 3 & 4. Wykonaj połączenia za pomocą kabla HDMI o bardzo dużej szybkości transmisji. 4 Podłącz zestaw audio HDMI IN 3, aby doprowadzić dźwięk Monitora LCD do zestawu audio. 5 Te informacje dotyczą krajów UE i innych krajów, których odpowiednie przepisy oparte są o przepisy UE dotyczące etykiet efektywności energetycznej. 6 Zużycie energii w kWh rocznie, w oparciu o wyliczenia zużycia energii dla Monitora LCD pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z Monitora LCD. 7 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez Monitor LCD wymaganych procesów wewnętrznych. 8 Pobór mocy w trybie czuwania wzrośnie przy połączeniu Monitora LCD z siecią.

Uwaga

• Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu Monitora LCD i stanu magazynowego.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
• Niektóre wskazówki wyświetlane na ekranie mogą nie dotyczyć posiadanego modelu Monitora LCD. Karta produktu w niniejszym podręczniku odnosi się do ROZPORZĄDZENIA DELEGOWANEGO KOMISJI (UE) 1062/2010. W celu uzyskania informacji na temat Rozporządzenia (UE) 2019/2013 należy skorzystać z odpowiedniej witryny internetowej.

Informacja dot. znaków towarowych

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories Licensing Corporation. Wyprodukowano na licencji Dolby Laboratories. Dokumenty poufne, niepublikowane. Copyright © 1992-2020 Dolby Laboratories. Wszystkie prawa zastrzeżone.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. All rights reserved.
• Google i Android są zastrzeżonymi znakami towarowymi firmy Google LLC.
• Wi-Fi®, Wi-Fi Alliance® i Wi-Fi Direct® są zarejestrowanymi znakami towarowymi Wi-Fi Alliance.
• Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji podmiotu Wi-Fi Alliance.
• W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc. DTS, Digital Surround oraz logo DTS są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy DTS, Inc. w Stanach Zjednoczonych i innych krajach. © 2020 DTS, Inc. WSZYSTKIE PRAWA ZASTRZEŻONE.
• Słowo i logo Bluetooth® są zarejestrowanymi znakami towarowymi Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Corporation odbywa się na mocy licencji. Pozostałe znaki i nazwy towarowe należą do odpowiednich właścicieli.
• TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.
• Objęte jednym lub kilkoma zastrzeżeniami patentów HEVC wymienionych na stronie patentlist.accessadvance.com.
• Wszystkie inne znaki towarowe są własnością ich właścicieli.

Numer rejestracji produktu (ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

• Identyfikator modelu, po którym następuje „/1”, zapewnia nowy numer rejestracyjny produktu w bazie danych EPREL zgodnie z wymogami Tier 2 obowiązującymi od marca 2023 r. Proszę zapoznać się z etykietą energetyczną dołączoną do tego produktu, aby potwierdzić, jaki identyfikator modelu odpowiada Państwa urządzeniu.

Modyfikacja: 32/44,1/48/88,2/96/176,4/

192 kHz 16/20/24 bit, Dolby Audio, Dolby

Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (Tylko HDMI IN 3)*4

Ypekmi eARC

7,1-kanałowa liniowo-impulsowa modulacja:

32/44,1/48 kHz 16 bit, Dolby Digital, Dolby

Digital Plus, DTS, Dolby TrueHD, DTS-HD MA

Dolby Atmos, DTS:X Master Audio

YpekmiARC
