Produkttyp	LCD-skärm 4K HDR
Varumärke	Sony
Modell	FW-55BZ30J1
Skärmstorlek	55 tum (138,8 cm diagonalt)
Upplösning	3840 x 2160 pixlar (4K UHD)
Paneltyp	LCD med LED-bakgrundsbelysning
Ljud	2 x 5 W (stereo)
Anslutningar	4 x HDMI (HDCP 2.3), 2 x USB (USB 2.0 och 3.1), Ethernet, RS-232C, optisk utgång, hörlursuttag, komposit AV-ingång
Nätverk	Wi-Fi (2,4 och 5 GHz-band), Bluetooth, Ethernet 10/100
Spänning	220-240 V AC, 50 Hz
Strömförbrukning (standard)	123 W
Strömförbrukning i standby	0,5 W
Energiklass	B
Vikt (med stativ)	16,6 kg
Vikt (utan stativ)	15,7 kg
Huvudfunktioner	Pro-läge, RS-232C/IP-styrning, förinställda bildlägen (Intense, Expert, Graphics), schemaläggning.
Säkerhet	Professionell vägginstallation rekommenderas, transportförsiktighetsåtgärder med flera personer.
Underhåll och rengöring	Koppla ur före rengöring, använd en mjuk, torr trasa.
Reservdelar och reparerbarhet	Valfria väggfästen (SU-WL850, SU-WL450), mikrofonskamera FWA-CE100, utökad programvara tillgänglig.
Allmän information	Manual tillgänglig på flera språk, EU-överensstämmelse, regelbundna programuppdateringar rekommenderas.

Vanliga frågor - FW-55BZ30J1 SONY

Hur ändrar jag Pro-läget på Sony FW-55BZ30J1-skärmen?

För att aktivera Pro-läge, gå till [Hem] > [Appar] > [Pro-läge verktyg] och välj önskat läge. Om skärmen redan är i Pro-läge, tryck på knapparna (Skärmvisning), (Ljudavstängning), Volym + och HOME/MENU i ordning för att återgå till inställningsläge.

Hur återställer jag skärmen vid funktionsfel?

Tryck på strömknappen på fjärrkontrollen i cirka 5 sekunder för att starta om. Alternativt, koppla ur strömkabeln, vänta 2 minuter och koppla in igen. Du kan också trycka på skärmens strömknapp i 40 sekunder.

Hur ansluter jag en HDMI-enhet?

Använd en HDMI-kabel för att ansluta enheten till någon av HDMI IN 1, 2, 3 eller 4. Ingång 3 stöder eARC/ARC. För en DVI-enhet, använd en DVI-HDMI-adapter på ingång 4 och anslut ljud till HDMI 4 AUDIO IN.

Hur använder jag IP-styrning för att fjärrstyra skärmen?

Aktivera IP-styrning i [Inställningar] > [Nätverk och Internet] > [Inställning av hemnätverk]. Välj autentisering (fördelad nyckel) och önskat protokoll (REST API, IRCC-IP eller Simple Contrôle IP). Använd sedan lämpliga HTTP- eller TCP-kommandon.

Hur installerar jag väggfästet för denna skärm?

Använd ett valfritt Sony väggfäste (SU-WL850 eller SU-WL450). Installationen bör utföras av en professionell. Följ fästets instruktioner och använd medföljande skruvar. Var uppmärksam på väggens hållfasthet.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera batterierna: byt ut dem vid behov. Se till att inget hinder blockerar fjärrkontrollens sensor på skärmen. Om problemet kvarstår, försök starta om skärmen.

Hur uppdaterar jag skärmens programvara?

Gå till [Inställningar] > [System] > [Om] > [Systemprogramuppdatering]. Aktivera automatisk sökning eller starta en manuell uppdatering. Det rekommenderas att ansluta skärmen till internet för att ta emot uppdateringar.

Vilka inställningar rekommenderas för professionell användning?

Aktivera Pro-läge via det dedikerade verktyget. Inaktivera ECO-funktioner, aktivera IP-styrning med fördelad nyckel, inaktivera automatisk sökning efter uppdateringar, och välj lämpligt bildläge (Intense för skyltning, Expert för noggrannhet, Graphics för PC).

Hur minskar jag energiförbrukningen?

Använd automatiskt standby-läge (inställbart i [Inställningar] > [System] > [Ström och energi]). Inaktivera ljussensorn. Sänk ljusstyrka och bakgrundsbelysning. Skärmen förbrukar 0,5 W i standby.

Var hittar jag skärmens serienummer?

Serienumret och modellen finns på etiketten på skärmens baksida eller på förpackningen. För modeller med nätadapter finns en extra etikett under adaptern.

BRUKSANVISNING FW-55BZ30J1 SONY

Innehållsförteckning

VIKTIGT MEDDELANDE

Säkerhetsinformation

Kopplingsschema

Fjärrkontroll och LCD-bildskärm

Inställningar

Pro-läge

Rekommenderade inställningar

Förlängd programvara

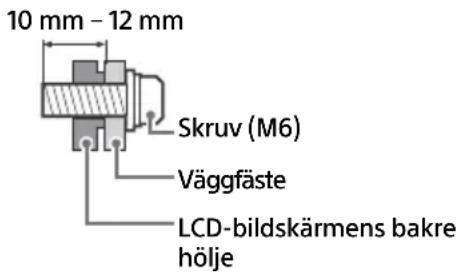

Montera LCD-bildskärmen på väggen

Felsökning

Specifikationer

Om manualer

Följande manualer medföljer denna

Följande manualer medföljer enheten

LCD-bildskärm. Spara manualerna för framtida referensbehov.

Startguide

• Installation och inställning av LCD-bildskärm.

Referensmaterial (denna manual)

Säkerhetsdokumentation

Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m.

Hjälp

Hitta mer felsökning och annan användbar information direkt från din LCD-bildskärm. Tryck på HELP på fjärrkontrollen för att visa en lista över ämnen.

Inställningsmenyer kan ändras utan förvarning.

VIKTIGT – Läs licensavtalet för slutanvändare av programvara innan Sony-produkten används. Genom att använda produkten godkänner du licensavtalet för slutanvändare av programvara. Licensavtalet för programvaran mellan dig och Sony finns tillgängligt på Sonys webbplats (https://www.sony.net/ty-software-licenses/) eller på produktens skärm. Gå till [Inställningar] → [System] → [Om] → [Juridisk information] → [Meddelanden och licenser].

Obs!

• Innan du använder LCD-bildskärmen ska du läsa "Säkerhetsinformation".
• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.
• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.

Identifieringsetiketten är placerad på baksidan av enheten.

Etiketter för modellnamn, tillverkningsdatum (år/månad) och strömförsörjning finns på LCD-bildskärmens eller förpackningens baksida.

För modeller med medföljande nätadapter:

Etiketter för nätadapterns modellnummer och serienummer sitter på nätadapterns undersida.

VIKTIGT MEDDELANDE

Meddelande för radioutrustning

Härmed försäkrar Sony Corporation att denna typ av radioutrustning FW-100BZ40J, FW-75BZ30J, FW-65BZ30J,

FW-55BZ30J1, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu

För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

5150 - 5350 MHz-bandet är begränsat till inomhusanvändning endast.

Säkerhetsinformation

Installation

Installera och använd LCD-bildskärmen enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• LCD-bildskärmen bör placeras nära ett lätt åtkomligt eluttag.
• Placera LCD-bildskärmen på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
• Placera LCD-bildskärmen på en plats där den inte kan dras, tryckas eller vältas omkull.

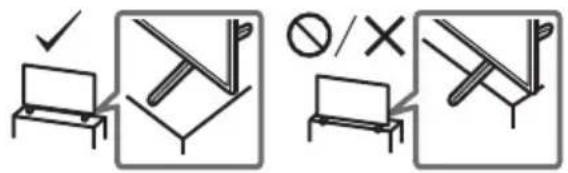

• Montera LCD-bildskärmen så att LCD-bildskärmens bordstativ inte skjuter ut från skärmbäcken (medföljer ej). Om bordstativet skjuter ut från skärmbäcken, kan det hända att LCD-bildskärmen välter, faller i golvet och orsakar personskada eller skada på LCD-bildskärmen.

Transport

• Lossa alla kablar från LCD-bildskärmen innan du transporterar den. Det krävs två eller fler personer (fyra eller fler personer för FW-100BZ40J) för att bära en stor LCD-bildskärm. När LCD-bildskärmen ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.

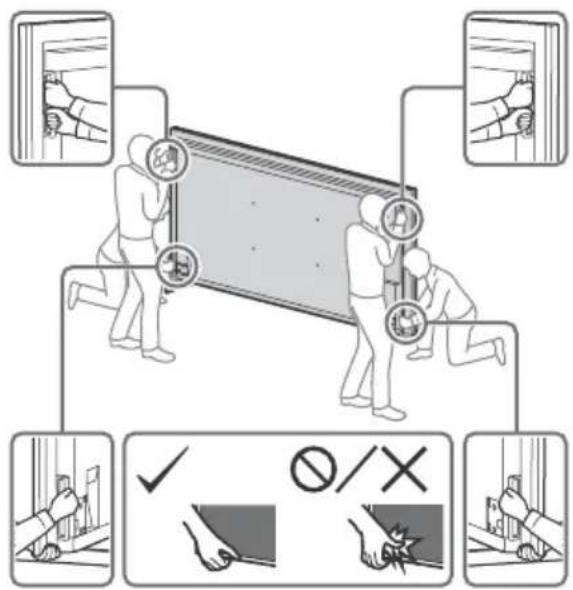

• När du lyfter eller flyttar LCD-bildskärmen ska du hålla den ordentligt i undersidan.

FW-100BZ40J

FW-75BZ30J/65BZ30J/55BZ30J/55BZ30J/50BZ35J/ 50BZ30J/43BZ35J/43BZ30J/32BZ30J

• Se till att LCD-bildskärmen inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in LCD-bildskärmen för reparation eller om du flyttar.

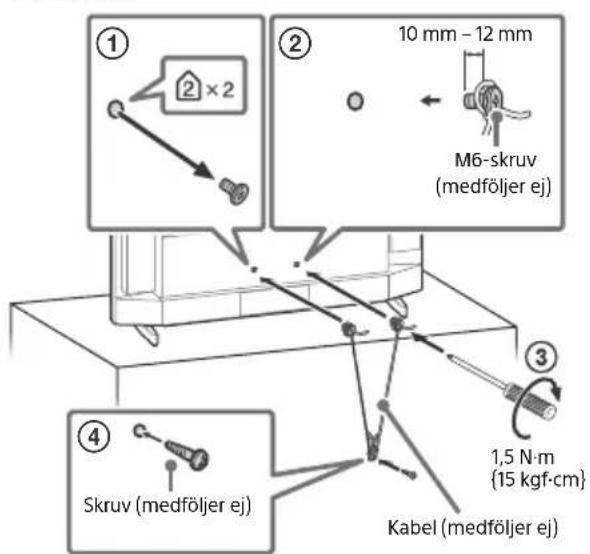

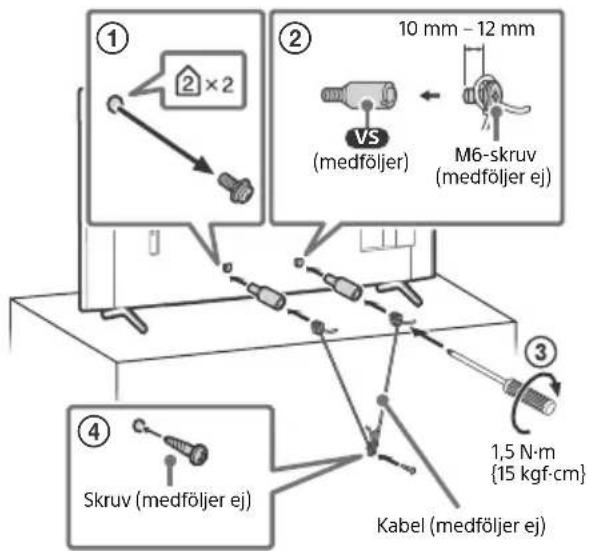

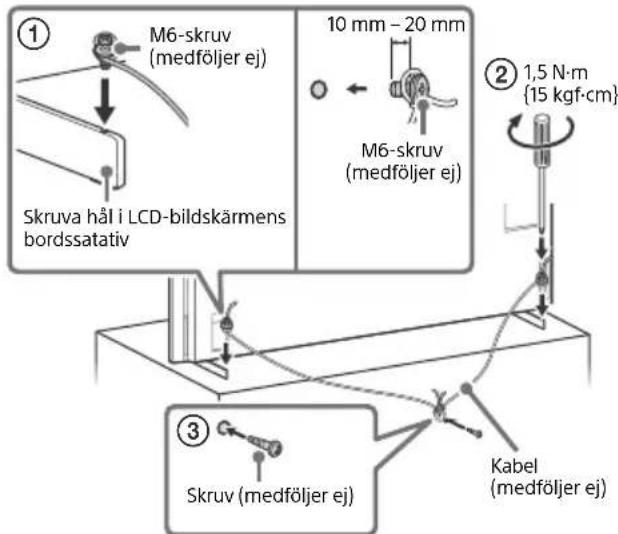

Förebyggande av fall

FW-100BZ40J FW-75BZ30J/65BZ30J/55BZ30J/55BZ30J/50BZ35J/50BZ30J/43BZ35J/43BZ30J

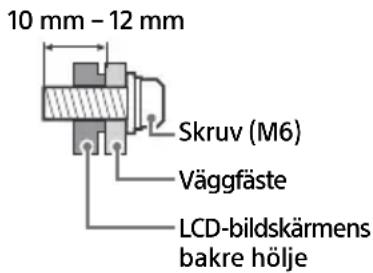

FW-32BZ30J

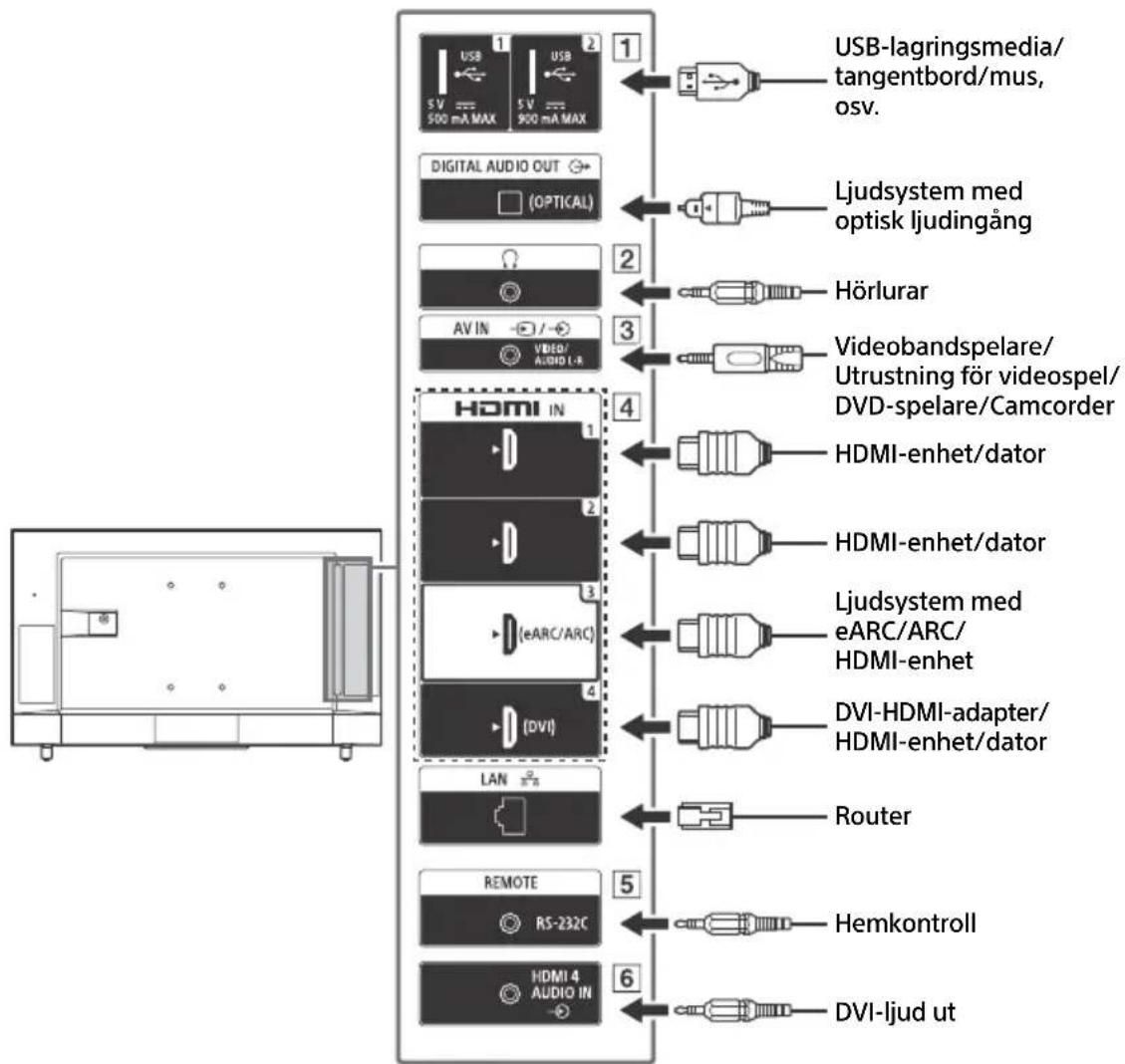

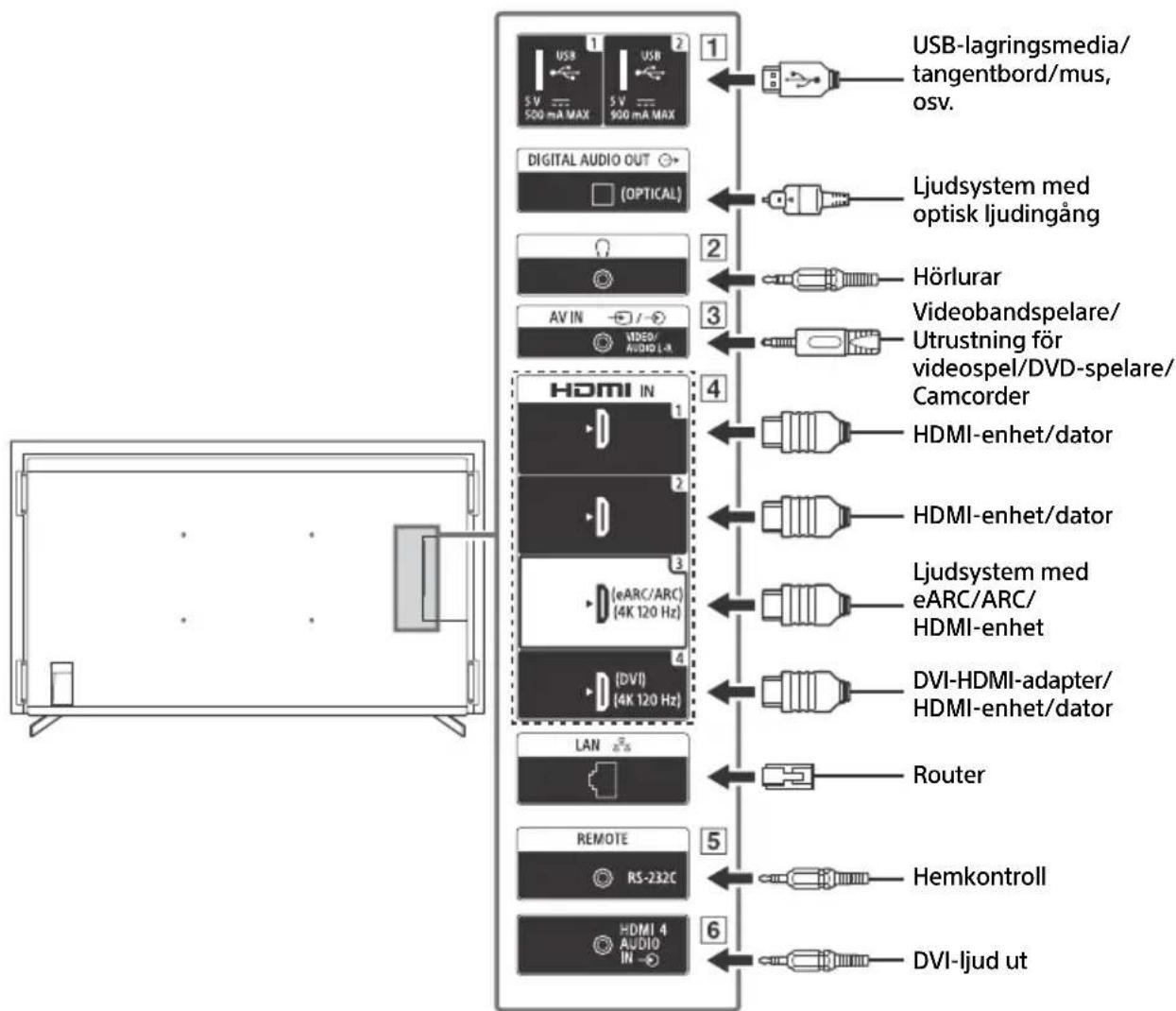

Kopplingsschema

Obs!

• Terminaler och etiketter kan variera beroende på region/land/LCD-bildskärmsmodell.

FW-100BZ40J/50BZ35J/43BZ35J

SE

1 USB1, USB2

• Om du ansluter en stor USB-enhet kan den störa andra anslutna enheter i närheten.

2 (Hörlurar)

• Stöder endast 3-poligt stereominiuttag.
• Det går inte att mata ut ljud både från hörlurarna och LCD-bildskärmens högtalare samtidigt.

3 AV IN

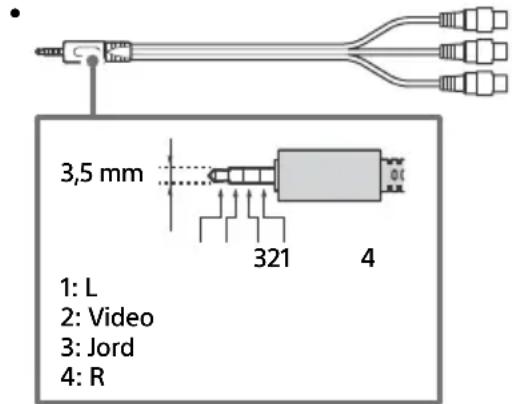

• För en kompositanslutning, använd en analog förlängningskabel (medföljer ej).

4 HDMI IN 1/2/3/4

• HDMI-gränssnitt kan överföra digital video och digitalt ljud genom en enda kabel.
• Om enheten har ett DVI-uttag, anslut den till HDMI IN 4 via ett DVI-HDMI-adaptergränssnitt (medföljer ej) och anslut enhetens ljudutgång till HDMI 4 AUDIO IN.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Anslut ditt ljudsystem till HDMI IN 3 för att sända LCD-bildskärmens ljud till ditt ljudsystem. Ett ljudsystem som stöder HDMI eARC/ARC kan sända video till LCD-bildskärmen, och ta emot ljud från LCD-bildskärmen via samma HDMI-kabel. Om ditt ljudsystem inte stöder HDMI eARC/ARC är en ytterligare anslutning med DIGITAL AUDIO OUT (OPTICAL) nödvändig.
• Använd HDMI-kabeln med Ethernet för att ansluta ljudsystem med eARC.

5 REMOTE RS-232C

• Terminal för seriell kommunikation. För närmare detaljer, se "Kontrollfunktioner".

6 HDMI 4 AUDIO IN

• Om enheten har ett DVI-uttag, anslut den till HDMI IN 4 via en DVI-HDMI-adapter (medföljer ej) och anslut enhetens ljudutgång till HDMI 4 AUDIO IN.

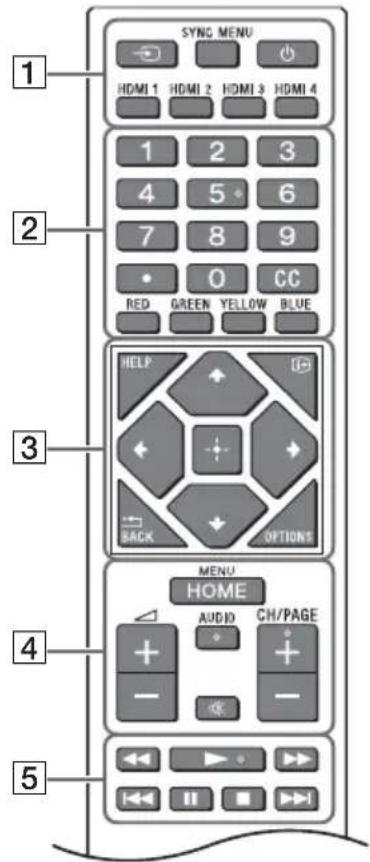

Fjärrkontroll och LCD-bildskärm

Fjärrkontrollens form, layout, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/ LCD-bildskärmsmodell/ LCD-bildskärmsinställningar.

1 (Ingångsväljare): Visa och välj ingångskällan, osv.

SYNC MENU: Visa BRAVIA Sync-menyn.

(Ström)

HDMI 1/2/3/4

Sifferknappar

(punkt)

CC

Färgknappar

3 HELP: Visar hjälpmenyn.

Skärm: Visar information.

← / BACK

OPTIONS: Visar en lista över funktioner som kan användas vid den tiden.

↑ / ↓ / ← / → / □ (Navigerings-D-Pad):

Menynavigering och val på skärmen.

4 HOME/MENU

Δ + / - (Volym)

AUDIO: Välj ljud för flerspråkig källa eller dubbelt ljud (beroende på programkälla).

(Ljudlöst)*

CH/PAGE +/-

5

6 (Ström) Fjärrkontroll-sensor / Ljussensor / LED

• Genom att hålla (Ljudlöst) intryckt nås en tillgänglighetsgenväg.

SE

Inställningar

Pro-läge

I [Pro-läge] kan du använda olika praktiska funktioner för professionell användning. Här presenterar vi hur man byter till [Pro-läge] och typiska funktioner i [Pro-läge].

Pro-läge

Normalt läge: Det är standardläget. [Pro-läge]-funktionerna är inte tillgängliga i det här läget.

Pro-inställningsläge: Med det här läget kan du ställa in olika inställningar för funktionerna i [Pro-läge].

Pro-läge: Detta är driftsläget för professionell användning där du kan använda funktionerna i [Pro-läge].

Byta läge

När LCD-bildskärmen är i normalläge och pro-inställningsläge

• Gå till [Home (Meny)] → [Appar] → [Pro-läge verktyg], välj sedan det läge som du vill ändra.

När LCD-bildskärmen är i Pro-läge

• Tryck på aktiveringsknapparna som beskrivs nedan på fjärrkontrollen i ordning inom ett intervall på en sekund.

Efter omstart av bildskärmen ändras läget till [Pro-inställningsläge].

Aktiveringsnyckel: (Skärm) / (Ljudlöst) / Δ + / - (Volym +) / HOME/MENU

*Ursprungligen kan du inte ändra läget från [Pro-läge verktyg] i [Pro-läge]. Om du vill ändra läget från [Pro-läge verktyg], gå till [Pro-inställningar] → [Funktionsbegränsningar] → [Appar] och ändra [Pro-läge verktyg] till [Aktivera] i [Pro-inställningsläge].

Introduktion av Pro-lägesfunktioner

I [Pro-läge] kan du använda olika praktiska funktioner. Typiska funktioner i [Pro-läge] presenteras nedan.

• Inställning av bildskärmsfunktionen när du slår på strömmen

Du kan ställa in bildskärmens funktion när du kopplar ur nätsladden och sätter i den igen.

• Optimerad visning av PC-ingångsskärmen

Skärmen visar PC-ingångsskärmen med optimal storlek, enligt PC-format.

• Strömförsörjningskontroll och automatisk ingångskoppling genom HDMI-signaldetektering

Om du sätter på bildskärmen när HDMI-enheten är ansluten kan du automatiskt byta till den anslutna HDMI-ingången.

• Inställningar på visningsmenyn när du trycker på HOME/MENU-knappen

Du kan välja menyn som visas när du trycker på HOME/MENU-knappen på fjärrkontrollen.

• Initial ingångskällas beteckning vid start av bildskärmen

Du kan ange den ursprungliga ingångskällan när du startar bildskärmen.

Pro-läge lås

Du kan skydda inställningarna för [Pro-läge] genom att använda en PIN.

• Initial/maximal volyminställning

Du kan ställa in skärmens initiala och maximala volym.

Begränsning av bildskärmsoperationen på fjärrkontrollen

Du kan begränsa bildskärmsoperationen med fjärrkontrollen.

Begränsning av externa ingångar

Du kan begränsa användningen av externa ingångar.

Begränsning av användningen av applikationer

Du kan begränsa användningen av bildskärmsapplikationer.

Så här ställer du in Pro-lägesfunktionerna

Gå till [Home (Meny)] → [Inställningar] → [Pro-inställningar] när bildskärmen är i [Pro-inställningsläge].*

*Varierar beroende på versionen av operativsystemet.

Rekommenderade inställningar

Det här avsnittet introducerar rekommenderade inställningar när du använder LCD-bildskärm för professionell användning.

Inställning av ECO-funktioner

1 Gå till [Inställningar] → [System] → [Ström och energi].

• Ställ in [Vilande TV-avstängning] till [Av].

2 Gå till [Inställningar] → [Nätverk och internet] → [Hemmanätverksinställningar] → [IP-kontroll].

• Ställ in [Autentisering] till [Normal och i förväg delad nyckel].
• Ställ in [Enkel IP-kontroll] till [På].

Automatisk hämtning av programvara

3 Gå till [Inställningar] → [System] → [Om] → [Systemprogramuppdatering].

• Ställ in [Kontrollera automatiskt för uppdatering] till [Av].

Bildinställningar

4 Gå till [Inställningar] → [Visning och ljud] → [Bild].

• Ställ in [Ljussensor] till [Av]. Välj [Bildinställning] enligt användningen.

[Dagsljus]: När du använder den digitala skyltdisplayen

[Personlig]: När du visar originalbilden som den är

[Grafik]: Vid visning av PC-skärmen

Kontrollfunktioner

RS-232C

Du kan styra LCD-bildskärmen från en extern tjänst via RS-232C. RS-232C-anslutningen förklaras kortfattat på denna sida.

Gränssnitt

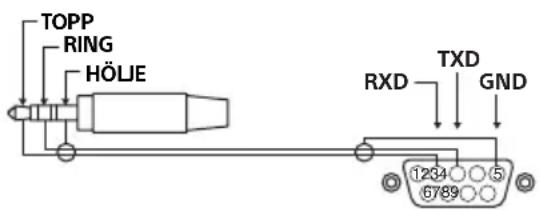

Upprätta RS-232C-anslutningen till LCD-bildskärmen med hjälp av en 3,5 mm stereo-minikontakt.

3,5 mm stereo-minikontakt

TOPP: Bildskärm → kontroller

RING: Kontroller → bildskärm

Anslutningsinställningar

När du etablerar RS-232C-anslutningen, genomför anslutningsinställningarna enligt nedan.

Baudhastiget 9600 bps

Data 8 bit

Paritet Ingen

Start bit 1 bit

Stopp bit 1 bit

Flödeskontroll Ingen

Dataformat

Vi presenterar dataformatet för RS-232C-kommunikation nedan.

(a) Begäran från kontrollern till bildskärmen

Nej. Föremål Värde
1	Rubrik	0x8C	: Kontroll
2	Kategori	0x00	(best)
3	Funktion	0xxx
4	Längd	0xxx	(=Data X+1 bit)
5	Data 1	0xxx
:	:	0xxx
:	:	0xxx
X+4	Data X	0xxx
X+5	Kontrolera summa	0xxx

Nej. Föremål Värde

1 Rubrik 0x70 Svar 2 Svar 0x00 Avslutad (Normalt slut)

0x01: Begränsa über (Abnormal slut-überstiger max.värde)

0x02 : Begränsa über (Abnormal slut-überstiger min.värde)

0x03 : Kommando avbrutet (abnormalt slut)

0x04 : Parse-fel (dataformatfel)

3 Kontrollsumma 0xXX

Kommandoexempel

Exempel på RS-232C-kommunikationskommando beskrivs nedan.

Kontroll	Rubrik	Kategori	Funktion	Längd	Data 1	Data X	Kontrollsu mma
Ström på/ av	0x8C	0x00	0x00	0x02	0x00 (av)	-	0x8E
					0x01 (på)	-	0x8F
HDMI ingångsval	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

För mer information om RS-232C, vänligen kontakta din försäljningsrepresentant.

IP

Du kan styra bildskärmen via IP från en HTML5 / Android-applikation på LCD-bildskärm eller på den externa enheten. Du kan hantera och övervaka information om ingång/ström, starta och avsluta applikationer, styra bildskärmen som genom att t.ex. styra ingångskälla och volym. Du kan också begränsa kommandon med autentiseringsfunktionen.

IP-protokoll som stöds

Protokollnamn	Lager	Format	Autentisierung	Förklaring
REST API	HTTP	JSON-RPC	Ja	APIs vars syfte Är,enhetskontroll.
IRCC-IP	HTTP	SOAP	Ja	Infraröd Kompatibel kontroll über internetprotokoll.Tekniken och formaten für att überprüfa fjärrkontrollkommandon via Internet.
Enkel IP-kontroll	TCP	Byte stream	Ej tillgängligt	Endast typiska Funktioner stöds.

LCD-bildskärmsinställningar

När du använder [IP-kontroll] ställer du in bildskärmen först enligt följande.

Gå till [Inställningar] → [Nätverk och internet] → [Hemmanätverksinställningar] → [IP-kontroll].

För REST API och IRCC-IP,

• Välj [Autentisering].
• Ställ in [I förväg delad nyckel] om det behövs. För enkel IP-kontroll,
• Aktivera [Enkel IP-kontroll].

Exempel på HTTP-förfrågan och svar för REST-API

Här är exemplet på en förfrågan och ett svar på att förvärva strömstatus till LCD-bildskärm (IP-adress: 192.168.0.1, för-delad nyckel "1234").

URL

För mer information om [IP-kontroll], vänligen kontakta din försäljningsrepresentant.

Appendix

Förlängd programvara

Du kan använda LCD-bildskärmen mer bekvämt med hjälp av utökad programvara. Den här sidan introducerar exempel på utökad programvara.

För mer information, vänligen kontakta din försäljningsrepresentant.

Programvara för kontorsskärmar

Tillhandahåller praktiska funktioner för att använda bildskärmen som en kontorsskärm ansluten till en dator i ett konferensrum eller liknande.

Funktionsexempel:

• Strömhantering/övervakningsfunktioner för strömförsörjning.
• Whiteboard-funktionalitet.
• Presentationstimer.
• Du kan ändra inställningar eller slå på/av strömmen utan fjärrkontrollen.

Programvara för digital skyltning

När du använder bildskärmen som en digital skyltdisplay, tillhandahåller mjukvaran praktiska funktioner.

Funktionsexempel:

• Digital skyltnings distributionshanteringsfunktion till flera bildskärmar via nätverket.
• Enkel skyltningsuppspelning fungerar med USB-minne.
• Innehålls- och spellistehanteringsfunktion.
• Flexibel leveransschema-inställning efter tid och dag i veckan.

Montera LCD-bildskärmen på väggen

Använd väggfästet (tillval) (SU-WL850 eller SU-WL450)* (medföljer ej)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera LCD-bildskärmen, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Installationsinformation för väggfäste

För instruktioner om installation av väggfäste, se installationsinformationen (väggfäste) på produktsidan för din LCD-bildskärmsmodell. https://www.sony.eu/support

Följ instruktionsguiden som levereras med väggfästet för din modell. Tillräcklig expertis krävs för att installera denna LCD-bildskärm, speciellt för att fastställa väggens styrka när det gäller att hålla upp LCD-bildskärmens vikt. - Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation. - Endast en behörig servicetekniker bör utföra vägginstallationer. - Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: - Väggfäste SU-WL850 - Väggfäste SU-WL450 - Använd de skruvar som levererades med väggfästet när väggfästet monteras på LCD-bildskärmen. De medföljande skruvarna är utformade enligt bilden mitt från väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell. Användning av andra skruvar kan skada LCD-bildskärmen internt eller medföra att den faller ned.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn.
• Endast för begränsad region/land/modell.

Använda väggfästet (tillval) (förutom SU-WL850 eller SU-WL450) (medföljer ej)

I bruksanvisningen för LCD-bildskärmen ges endast stegen för att förbereda LCD-bildskärmen för vägginstallation innan den installeras på väggen.

Din LCD-bildskärm kan monteras på en vägg med ett passande väggfäste (medföljer ej). Om bordsstativet är fastsatt på LCD-bildskärmen kan det krävas att bordsstativet tas loss från LCD-bildskärmen.

Förbered LCD-bildskärmen för väggfästet innan kablarna ansluts.

Sony rekommenderar av säkerhetsskäl och för att skydda produkten, att installationen av din LCD-bildskärm på väggen utförs av kunniga personer. Försök inte installera den själv.

Följ instruktionsguiden som levereras med väggfästet för din modell. Tillräcklig expertis krävs för att installera denna LCD-bildskärm, speciellt för att fastställa väggens styrka när det gäller att hålla upp LCD-bildskärmens vikt.

• Skruvarna för installationen av väggfästet på LCD-bildskärmen medföljer ej.
• Längden på skruven för väggfästet varierar beroende på väggfästets tjocklek. Se bilden nedan.

FW-100BZ40J FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

Felsökning

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, LCD-bildskärmen reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om LCD-bildskärmen genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. LCD-bildskärmen startar om. Om LCD-bildskärmen inte återställs, försök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på LCD-bildskärmen och släpp den sedan. Vänta i två minuter och anslut sedan strömsladden. Eller tryck på strömbrytarknappen på LCD-bildskärmen i ungefär 40 sekunder tills LCD-bildskärmen stängs av. 2 Se hjälpmenyn genom att trycka på HELP på fjärrkontrollen. 3 Anslut din LCD-bildskärm till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din LCD-bildskärm uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar.

När du ansluter LCD-bildskärmen till elnätet är det kanske inte möjligt att slå på LCD-bildskärmen under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller LCD-bildskärmen.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Fjärrkontrollen fungerar inte.

• Byt ut batterierna.

Specifikationer

System

Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning

Ljudutgång:

FW-32BZ30J: 5W + 5W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

1,2 USB-port 1 har stöd för High Speed USB (USB 2.0). USB-port 2 har stöd för Super Speed USB (USB 3.1 Gen 1). LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet garanteras inte.) ⑦ 19.5 V (Endast FW-32BZ30J) Nätadapter ingång REMOTE RS-232C, miniuttag. Detta uttag är till för att ta emot den externa kontrollsignalen.

Ström, informationsblad och annat

Strömförsörjning förutom modell med medföljande nätadapter 220 V - 240 V växelström (AC), 50 Hz. Endast modeller med medföljande nätadapter 19,5 V DC med nätadapter. Märkning: Ingång 220 V - 240 V växelström (AC), 50 Hz. Energieffektivitetsklass*5 FW-100BZ40J: A+ FW-75BZ30J: A FW-65BZ30J: A FW-55BZ30J: B FW-50BZ35J: A FW-50BZ30J: B FW-43BZ35J: B FW-43BZ30J: A FW-32BZ30J: B

Skärmstorlek (diagonalt uppmätt) (Ca.) FW-100BZ40J: 252,8 cm / 100 tum FW-75BZ30J: 189,3 cm / 75 tum FW-65BZ30J: 163,9 cm / 65 tum FW-55BZ30J: 138,8 cm / 55 tum FW-55BZ30J: 138,8 cm / 55 tum FW-50BZ35J: 125,7 cm / 50 tum FW-50BZ30J: 125,7 cm / 50 tum FW-43BZ35J: 108,0 cm / 43 tum FW-43BZ30J: 108,0 cm / 43 tum FW-32BZ30J: 80,1 cm / 32 tum

Energiförbrukning*5

I [Standard]-läge

FW-100BZ40J: 215 W

FW-75BZ30J: 187 W

FW-65BZ30J: 145 W

FW-55BZ30J: 123 W

FW-50BZ35J: 95 W

FW-50BZ30J: 97 W

FW-43BZ35J: 76 W

FW-43BZ30J: 64 W

FW-32BZ30J: 54 W

Energiförbrukning i standbyläge 5 7*8

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

43BZ30J: 0,50 W (25 W i

programvaruuppdateringsläge/

EPG-uppdateringsläge)

FW-32BZ30J: 0,50 W (10 W i

programvaruuppdateringsläge/

EPG-uppdateringsläge)

Bildskärmsupplösning (horisontellt × vertikalt) (pixlar)

3840 × 2160

Uteffekt

Kamera och mikrofonenhet: FWA-CE100

Användningstemperatur: 0°C - 40°C

Luftfuktighet vid användning: 10% - 80% relativ luftfuktighet (icke-kondenserande)

1 Om 4096 × 2160p matas in och [Bredbildsläge] är inställt till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2]. 2 Se menyn på skärmen för att ställa in [HDMI-signalformat]. 3 Endast HDMI IN 3 & 4. Använd HDMI-kabel med ultrahög hastighet för att ansluta. 4 Anslut ditt ljudsystem till HDMI IN 3 för att sända LCD-bildskärmens ljud till ditt ljudsystem. 5 Denna information gäller EU och andra länder vars relevanta förordning är baserad på EU:s förordning för energimärkning. 6 Energiförbrukning i kWh per år, baseras på LCD-bildskärmens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur LCD-bildskärmen används. 7 Specificerad standby-effekt uppnås när LCD-bildskärmen har avslutat nödvändiga interna processer. 8 Effektförbrukningen i standby-läge ökar när din LCD-bildskärm är ansluten till nätverket.

Obs!

• Tillgången till valfria tillbehör beror på land/region/LCD-bildskärmsmodell/lager.
• Design och specifikationer kan ändras utan föregående meddelande.
• En del av instruktionerna på skärmen kanske inte gäller för din LCD-bildskärmsmodell.
• Informationsbladet i denna manual är för KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013.

Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories Licensing Corporation. Tillverkad på licens från Dolby Laboratories. Sekretessbelagda, icke publicerade arbeten. Copyright © 1992-2020 Dolby Laboratories. Med ensamrätt.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. All rights reserved.
• Google och Android är varumärken som tillhör Google LLC.
• Wi-Fi®, Wi-Fi Alliance® och Wi-Fi Direct® är registrerade varumärken som tillhör Wi-Fi Alliance.
• Wi-Fi CERTIFIED™-logotypen är ett certifieringsmärke som tillhör Wi-Fi Alliance.
• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, Digital Surround och DTS-logotypen är registrerade varumärken eller varumärken som tillhör DTS, Inc. i USA och andra länder. © 2020 DTS, Inc. MED ENSAMRÄTT.
• Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare. TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.
• Omfattas av ett eller flera av de HEVC-patentkrav som finns förtecknade på patentlist.accessadvance.com.
• Alla andra varumärken tillhör sina respektive ägare.

Produktregistreringsnummer (KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

• Modellidentifierare följt av "/1" anger ett nytt produktregistreringsnummer i EPREL-databasen i enlighet med nivå 2-kraven som trädde i kraft i mars 2023. Se energietiketten för produkten för att bekräfta vilken modellidentifierare som motsvarar din enhet.

Innehållsförteckning

VIKTIGT MEDDELANDE 2

Årlig energiförbrukning*56

FW-100BZ40J: 298 kWh per år

FW-75BZ30J: 259 kWh per år

FW-65BZ30J: 201 kWh per år

FW-55BZ30J: 171 kWh per år

FW-50BZ35J: 132 kWh per år

FW-50BZ30J: 135 kWh per år

FW-43BZ35J: 105 kWh per år

• Inställningar för visning av (AP)-menyn när HOME/MENU-knappen trycks

Du kan välja den visade menyn genom att trycka på HOME/MENU-knappen på fjärrkontrollen.

Fastställande av initial ingångskälla när monitorn startas

Du kan bestämma den initiala ingångskällan när monitorn startas.

Pro-moduslås

Väggmonteringsfäste: SU-WL850 (endast

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J

Väggmonteringsfäste: SU-WL450 (gäller

inte FW-100BZ40J)
