Tipo de produto	Monitor LCD 4K HDR
Marca	Sony
Modelo	FW-55BZ30J1
Tamanho de ecrã	55 polegadas (138,8 cm de diagonal)
Resolução	3840 x 2160 pixels (4K UHD)
Tipo de painel	LCD com retroiluminação LED
Som	2 x 5 W (estéreo)
Conectores	4 x HDMI (HDCP 2.3), 2 x USB (USB 2.0 e 3.1), Ethernet, RS-232C, saída ótica, tomada para auscultadores, entrada AV composta
Rede	Wi-Fi (bandas 2,4 e 5 GHz), Bluetooth, Ethernet 10/100
Tensão de alimentação	220-240 V AC, 50 Hz
Consumo elétrico (padrão)	123 W
Consumo em espera	0,5 W
Classe de eficiência energética	B
Peso (com suporte)	16,6 kg
Peso (sem suporte)	15,7 kg
Funções principais	Modo Pro, controlo RS-232C/IP, modos de imagem predefinidos (Intenso, Perito, Gráficos), programação.
Segurança	Instalação mural por profissional recomendada, precauções de transporte com várias pessoas.
Manutenção e limpeza	Desligar antes da limpeza, usar um pano macio e seco.
Peças sobresselentes e reparabilidade	Suportes murais opcionais (SU-WL850, SU-WL450), câmara microfone FWA-CE100, software alargado disponível.
Informações gerais	Manual disponível em várias línguas, conformidade UE, atualização de software regular recomendada.

Perguntas frequentes - FW-55BZ30J1 SONY

Como alterar o Modo Pro no monitor Sony FW-55BZ30J1?

Para entrar no Modo Pro, vá a [Início] > [Aplicações] > [Ferramenta Modo Pro] e selecione o modo pretendido. Se o monitor já estiver no Modo Pro, prima as teclas (Visualização no ecrã), (Silenciar som), Volume + e HOME/MENU pela ordem para voltar ao modo de definições.

Como reiniciar o monitor em caso de avaria?

Prima o botão de alimentação do comando durante cerca de 5 segundos para reiniciar. Caso contrário, desligue o cabo de alimentação, aguarde 2 minutos e volte a ligar. Também pode premir o botão de alimentação do monitor durante 40 segundos.

Como ligar um dispositivo HDMI?

Utilize um cabo HDMI para ligar o dispositivo a uma das entradas HDMI IN 1, 2, 3 ou 4. A entrada 3 suporta eARC/ARC. Para um dispositivo DVI, utilize um adaptador DVI-HDMI na entrada 4 e ligue o áudio a HDMI 4 AUDIO IN.

Como utilizar o controlo IP para controlar o monitor remotamente?

Ative o Controlo IP em [Definições] > [Rede e Internet] > [Configuração da rede doméstica]. Escolha a autenticação (chave pré-partilhada) e o protocolo pretendido (REST API, IRCC-IP ou Controlo IP Simples). Utilize depois os comandos HTTP ou TCP adequados.

Como instalar o suporte mural para este monitor?

Utilize um suporte mural Sony opcional (SU-WL850 ou SU-WL450). A instalação deve ser efetuada por um profissional. Siga as instruções do suporte e utilize os parafusos fornecidos. Esteja atento à resistência da parede.

O que fazer se o comando não funcionar?

Verifique as pilhas: substitua-as se necessário. Assegure-se de que nenhum obstáculo bloqueia o sensor do comando no monitor. Se o problema persistir, tente reiniciar o monitor.

Como atualizar o software do monitor?

Vá a [Definições] > [Sistema] > [Acerca de] > [Atualização do software do sistema]. Ative a pesquisa automática ou inicie uma atualização manual. É recomendado ligar o monitor à Internet para receber as atualizações.

Quais são as definições recomendadas para uso profissional?

Entre no Modo Pro através da ferramenta dedicada. Desative as funções ECO, ative o Controlo IP com chave pré-partilhada, desative a pesquisa automática de atualizações e escolha o modo de imagem adequado (Intenso para sinalética, Perito para fidelidade, Gráficos para PC).

Como reduzir o consumo de energia?

Utilize o modo de espera automático (ajustável em [Definições] > [Sistema] > [Alimentação e energia]). Desative o sensor de luz. Reduza a luminosidade e a retroiluminação. O monitor consome 0,5 W em espera.

Onde encontrar o número de série do monitor?

O número de série e o modelo estão indicados na etiqueta situada na parte traseira do monitor ou na embalagem. Para modelos com adaptador de corrente, uma etiqueta adicional encontra-se por baixo do adaptador.

MANUAL DE UTILIZADOR FW-55BZ30J1 SONY

Os valores de ajustes estão sujeitos a alterações sem aviso prévio.

Entrada de áudio analógico (minitomada

estéreo)

(minitomada estéreo)

Auriculares

1,2

FW-65BZ30J: 201 kWh por ano

FW-50BZ35J: 132 kWh por ano

FW-43BZ35J: 105 kWh por ano

FW-43BZ30J: 89 kWh por ano

Definições recomendadas 9

Funções de controlo 10

RS-232C 10

IP 11

Apêndice. 13

Este Monitor LCD vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

• Instalação e configuração do Monitor LCD.

Guia de referência (este manual) / Documentação de segurança

• Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.

Ajuda

Encontre mais resoluções de problemas e outras informações úteis diretamente no seu Monitor LCD. Carregue em HELP no telecomando para obter uma lista de tópicos.

Os menus de definições estão sujeitos a alteração sem aviso prévio.

IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica a sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (https://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Vá a [Definições] → [Sistema] → [Acerca de] → [Informações legais] → [Avisos e licenças].

Nota

• Antes de utilizar o Monitor LCD, por favor leia "Informações de segurança".
• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
• As imagens e ilustrações realizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.

Localização da etiqueta de identificação

As etiquetas com o N.° de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do Monitor LCD ou na embalagem.

Para modelos com adaptador de corrente fornecido: As etiquetas com o N.º de Modelo e N.º de série do adaptador de corrente encontram-se na base do adaptador de corrente.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation declara que os temas de equipamento de rádio FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J.

FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J

FW-43BZ30J, FW-32BZ30J está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: https://compliance.sony.eu

No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou aos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

Informações de segurança

Instalação/Programação

Instale e utilize o Monitor LCD conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou ferimentos.

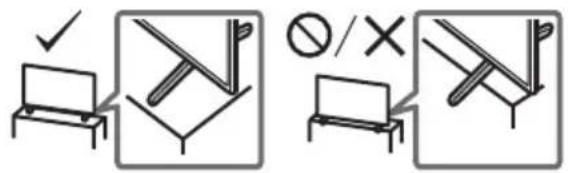

Instalação

• O Monitor LCD deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o Monitor LCD numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o Monitor LCD num local onde não possa ser puxado, empurrado ou derrubado.
• Instale o Monitor LCD de forma a que o Suporte de mesa do Monitor LCD não fique de fora do suporte do Monitor LCD (não fornecido). Se o Suporte de mesa ficar de fora do suporte do Monitor LCD, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no Monitor LCD.

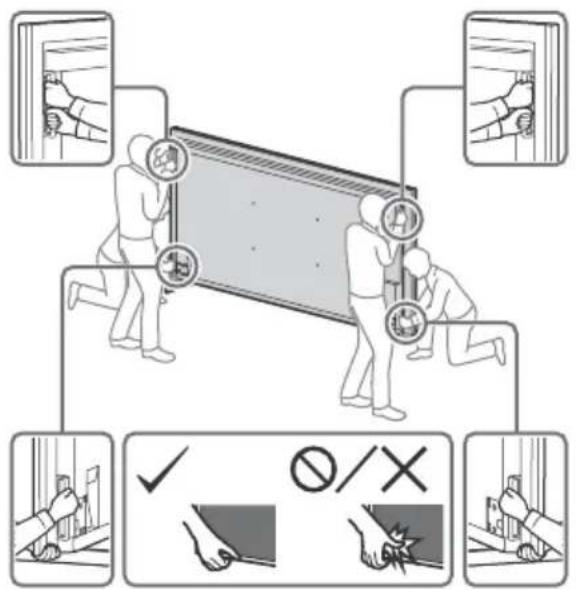

Transporte

• Antes de transportar o Monitor LCD, desligue todos os cabos.
• São necessárias duas ou mais pessoas (quatro ou mais pessoas para FW-100BZ40J) para transportar um Monitor LCD.
• Ao transportar manualmente o Monitor LCD, segure-o conforme o aparelho abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.
• Quando levantar ou mover o Monitor LCD, segure-o firmemente pela parte de baixo.

FW-100BZ40J

FW-75BZ30J/65BZ30J/55BZ30J/55BZ30J/50BZ35J/ 50BZ30J/43BZ35J/43BZ30J/32BZ30J

• Não exponha o Monitor LCD a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o Monitor LCD ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

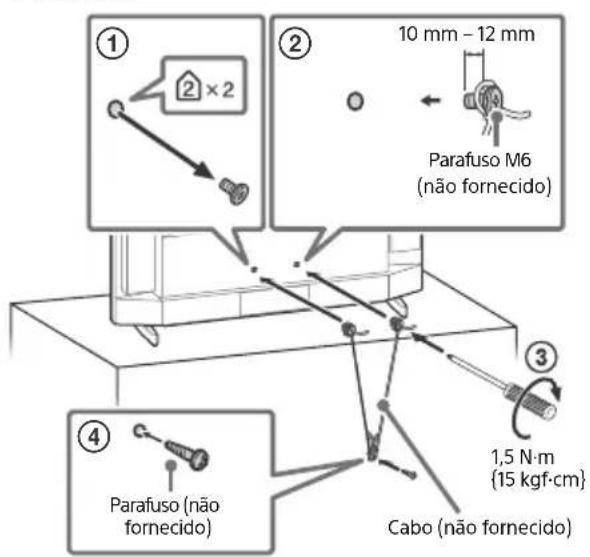

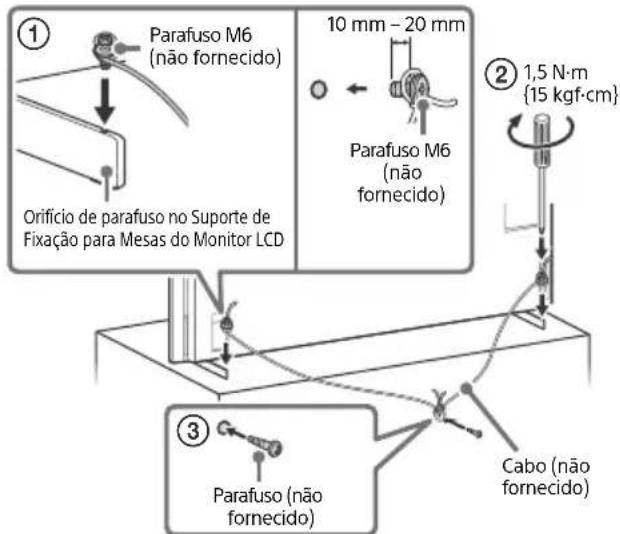

Prevenir quedas

FW-100BZ40J FW-75BZ30J / 65BZ30J / 55BZ30J / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

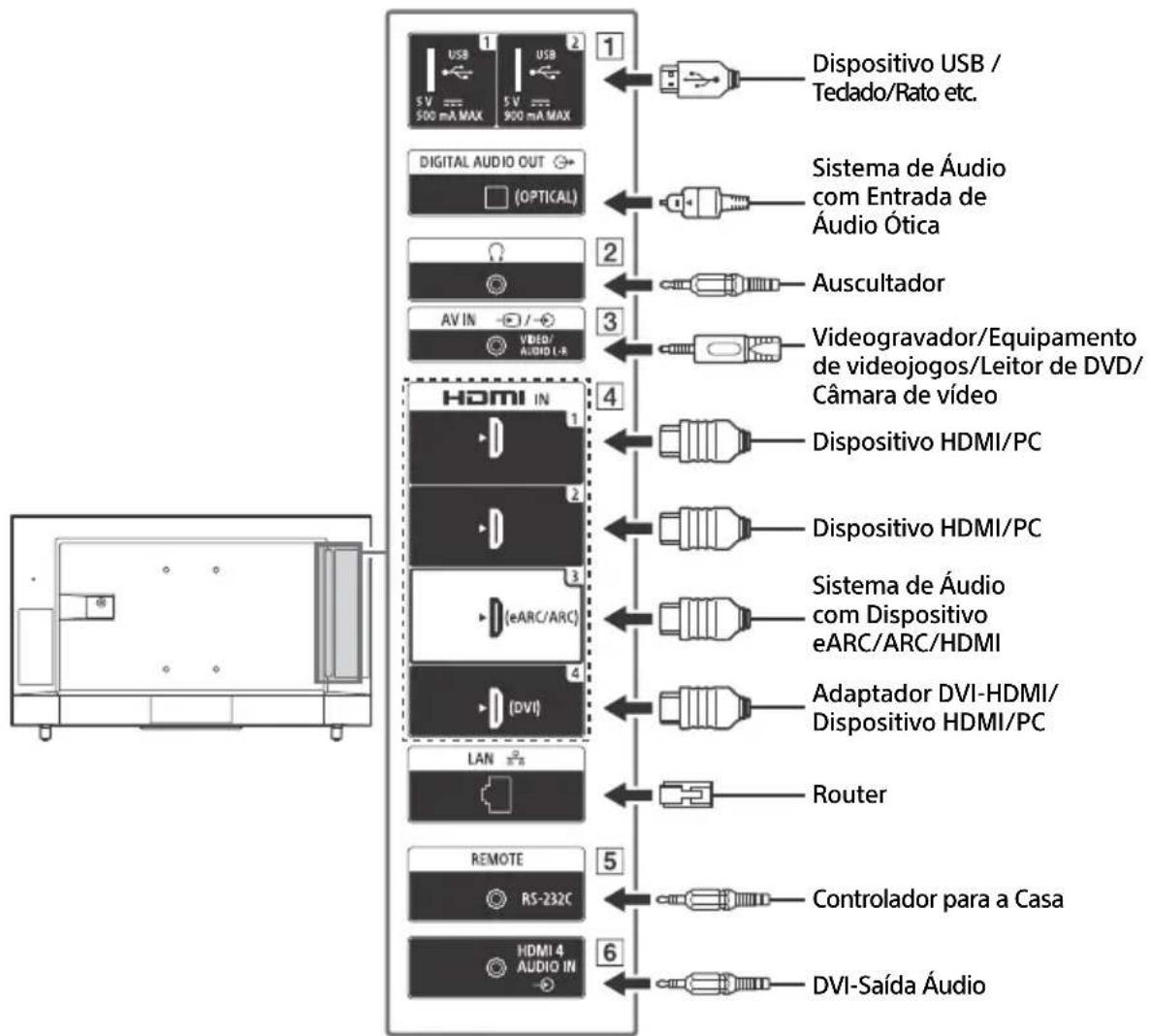

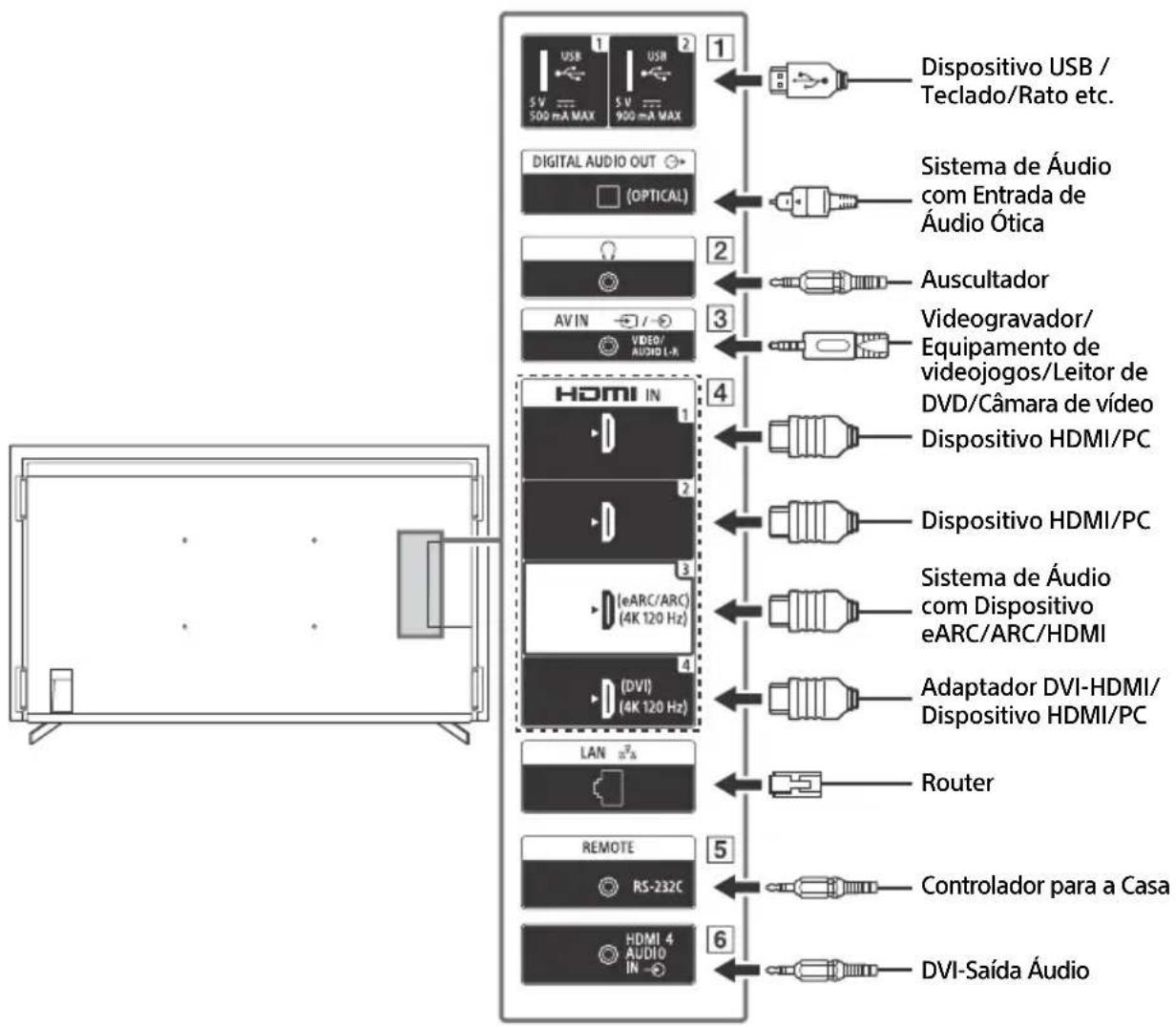

Diagrama de Ligações

Nota

• Os terminais e etiquetas podem variar dependendo da região/país/modelo do Monitor LCD.

FW-100BZ40J/50BZ35J/43BZ35J

1 USB 1 USB 2

• Ligar um grande dispositivo USB pode interferir com outros dispositivos ligados ao mesmo.

2 (Auscultador)

• Compatível apenas com cabo Mini-tomada estéreo de 3-pólos.
• Não pode obter som do auscultador e dos altifalantes do Monitor LCD simultaneamente.

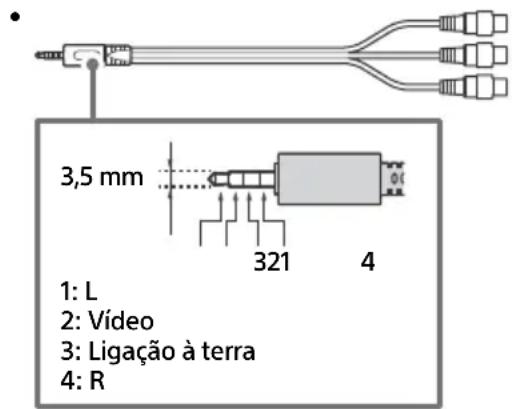

3 A V I N

• Para uma ligação composta, utilize um cabo de extensão analógica (não fornecido).

HDMI IN 1/2/3/4

• O interface HDMI consegue transferir o vídeo e áudio digital em apenas um cabo.
• Se o dispositivo tem uma tomada DVI, ligue-a a HDMI IN 4 através de um adaptador DVI - HDMI (não fornecido), e ligue a tomada de saída de áudio do aparelho a HDMI 4 AUDIO IN.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do Monitor LCD para o seu sistema de áudio. Um sistema de áudio que suporta HDMI eARC/ARC pode enviar vídeo para o Monitor LCD e receber áudio do Monitor LCD através do mesmo cabo HDMI. Se o seu sistema de áudio não suporta HDMI eARC/ARC, uma ligação adicional com DIGITAL AUDIO OUT (OPTICAL) é necessária.
• Use o cabo HDMI com Ethernet para ligar o Sistema de áudio ao eARC.

5 REMOTE RS-232C

• Terminal para comunicação em série. Para mais detalhes, consulte "Funções de controlo".

HDMI 4 AUDIO IN

• Se o dispositivo tem uma tomada DVI, ligue-a a HDMI IN 4 através de um adaptador DVI - HDMI (não fornecido), e ligue a tomada de saída de áudio do aparelho a HDMI 4 AUDIO IN.

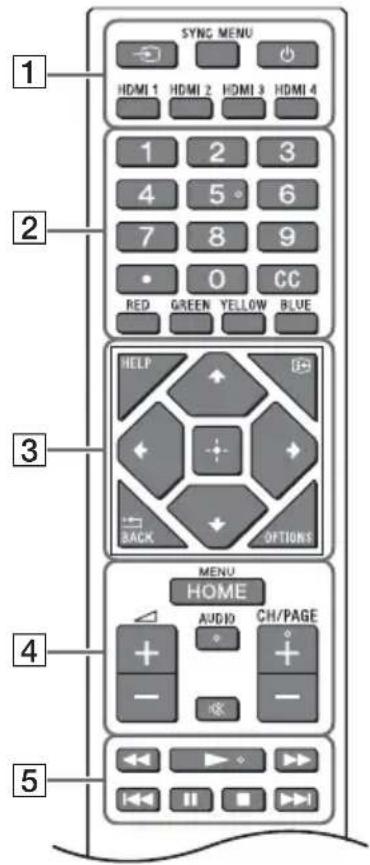

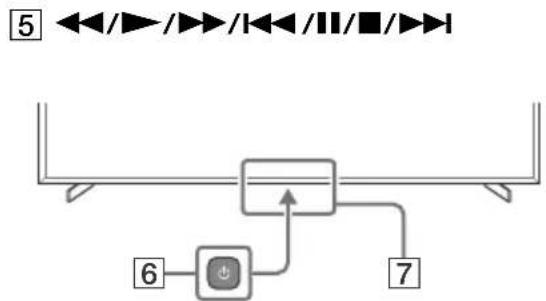

Telecomando e Monitor LCD

A forma, disposição, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo do Monitor LCD/definições do Monitor LCD.

1 (Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc. SYNC MENU: Apresentar o menu BRAVIA Sync. (Desligar/ligar) HDMI 1/2/3/4 2 Botões numéricos (ponto) CC Botões coloridos 3 HELP: Apresentar menu de Ajuda. (Ecrã de visualização): Apresentar informações. BACK OPTIONS: Mostra uma lista de funções que pode ser usada nesse momento. (Navegação D-Pad): Menu de navegação e seleção no ecrã.

4 HOME/MENU + / - (Volume) AUDIO:Seleciona o som da fonte multilingue ou som duplo (dependendo da fonte do programa).* (Sem som)*CH/PAGE + / -

6 (Desligar/ligar) 7 Sensor do telecomando / Sensor de luz/LED

* O atalho de acessibilidade fica disponível ao manter (Sem som) premido.

Parâmetros

Modo Pro

No [Modo Pro], pode usar várias funções convenientes para uso profissional. Aqui, explica-se como mudar para [Modo Pro] e as funções típicas do [Modo Pro].

Modo Pro

Modo normal: Este é o modo ativo por defeito. As funções do [Modo Pro] não estão disponíveis.

Modo de definições pro: Este modo permite-lhe definir várias definições das funções do [Modo Pro].

Modo Pro: Este é o modo de utilização para uso profissional, onde pode usar as funções do [Modo Pro].

Como alterar o modo

Quando o Monitor está no Modo normal e no Modo de definições pro

• Vá a [Home (Menu)] → [Apps] → [Ferramenta Modo pro], e selecione o modo para o qual quer alterar.

Quando o Monitor está no Modo Pro

• Prima as teclas de ativação descritas abaixo no telecomando por ordem dentro do intervalo de um segundo.

Depois de reiniciar o monitor, o modo é alterado para [Modo de definições pro].

Chave de ativação: (Ecrã de visualização) / (Sem som) / +/-(Volume +) / HOME/MENU

*Inicialmente, não pode alterar o modo a partir de [Ferramenta Modo pro] em [Modo Pro]. Se pretende alterar o modo a partir de [Ferramenta Modo pro], vá a [Definições Pro] → [Restrições de funcionalidades] → [Apps] e altere [Ferramenta Modo pro] para [Ativar] em [Modo de definições pro].

Apresentação das funções do Modo Pro

No [Modo Pro], pode usar várias funções convenientes. As funções típicas do [Modo Pro] são apresentadas abaixo.

• Definição do funcionamento do Monitor quando se liga a energia CA

Pode definir o funcionamento do Monitor quando retira e volta a introduzir a ficha de energia CA.

O ecrã ajusta o ecrã de entrada de PC com o tamanho otimizado de acordo com o formato do PC.

Se ligar o monitor quando o aparelho HDMI está ligado, pode mudar para a entrada HDMI automaticamente.

• Definições do menu em exibição ao premir o botão HOME/MENU

Pode selecionar o menu exibido quando prime o botão HOME/MENU no telecomando.

• Designação de fonte de entrada inicial quando inicia o monitor

Pode designar a fonte de entrada inicial quando inicia o monitor.

• Bloqueio de Modo Pro

Pode proteger as definições do [Modo Pro] através de um PIN.

• Definição do volume inicial/máximo

Pode definir o volume inicial e máximo do monitor.

— Restrição do funcionamento do monitor no telecomando

Pode restringir o funcionamento do monitor através do telecomando.

• Restrição de entradas externas

• Restrição de utilização de aplicações

Pode restringir o uso de aplicações do monitor.

Como definir as funções Modo Pro

Vá a [Home (Menu)] → [Definições] → [Definições Pro] quando o Monitor estiver em [Modo de definições pro].*

*Varia dependendo da versão do SO.

Definições recomendadas

Esta secção apresenta as definições recomendadas quando usa o Monitor para uso profissional.

Definir as configurações ECO

1 Vá a [Definições] → [Sistema] → [Alimentação e energia].

• Defina [Desligar TV inativa] como [Desativar].

Definir as definições IP

2 Vá a [Definições] → [Rede e Internet] → [Configuração da rede doméstica] → [Controlo de IP].

• Defina [Autenticação] como [Chave normal e pré-partilhada].
• Defina [Controle de IP Simples] como [Ativar].

3 Vá a [Definições] → [Sistema] → [Acerca de] → [Atualização do software do sistema]. - Defina [Procurar atualização automaticamente] como [Desativar].

Definição de imagem

4 Vá a [Definições] → [Visualização e Som] → [Imagem].

• Defina [Sensor de Luz] como [Desativar]. - Selecione [Modo de Imagem] de acordo com a utilização.

[Vívido]: quando usa a visualização de sinalização digital

[Personalizado]: Quando quer a minha imagem original tal como ela é

[Gráficos]: quando quer o ecrã de PC

Funções de controlo

RS-232C

Pode controlar o Monitor a partir de um servidor externo através de RS-232C. A ligação RS-232C é explicada de forma breve nesta página.

Interface

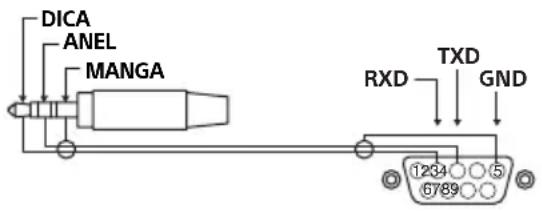

Estabeleça a ligação RS-232C ao Monitor através de uma ligação mini-tomada estéreo de 3,5 mm.

Ligação mini-tomada estéreo de 3,5 mm

DICA: Monitor → Controlador

ANEL: Controlador → Monitor

Definições de ligação

Quando estabelecer a ligação RS-232C, use as definições abaixo.

Taxa de Baud 9600 bps

Dados 8 bit

Paridade Nenhuma

Bit inicial 1 bit

Bit de paragem 1 bit

Controlo de fluxo Nenhuma

Formato dos dados

Apresentamos o formato de dados para a ligação RS-232C abaixo.

(a) Pedidos do controlador ao monitor

N.° Item Valor
1	C	o	n	e	c	t
2	Categoria		0x00	Fixo)
3	Função		0xxx
4	Comprimento		0xxx	(=Dados X+1 byte)
5	Dados 1		0xxx
:	:		0xxx
:	:		0xxx
X+4	Dados X		0xxx
X+5	Verónica		0xxx

(b) Respostas do monitor para o controlador

N. Item Valor

1 Conector 0x70 Resposta 2 Resposta 0x00 Completo (Término Normal)

Exemplos do comando de comunicação RS-232C são explicados abaixo.

Controlo	Início	Categoria	Função	Comprimento	Dados 1	Dados X	Verificação
Ligar/ desligar	0x8C	0x00	0x00	0x02	0X00 (desligar)	-	0x8E
					0X01 (ligar)	-	0x8F
Seleção de entrada HDMI	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Para mais informações sobre o RS-232C, contacte o seu representante de vendas.

IP

Pode controlar o monitor através de IP a partir de uma aplicação HTML5/Android no Monitor ou por meio de dispositivo externo. Pode gerir e monitorizar informação de entrada/energia, iniciar e fechar aplicações, controlar o eira, bem como a fonte de entrada e o volume. Também pode restringir comandos através da função de autenticação.

Nome do protocolo	Canada	Formato	Autenticação	Explicação
REST API	HTTP	JSON-RPC	Sim	API cuja finalidade é o controle de dispositivos.
IRCC-IP	HTTP	SOAP	Sim	Controlo compatível com infravernelhos através de Protocolo de Internet.A Tecnologia e formatos para transmitir comandos por controlo remoto através da Internet.
Controle de IP Simpes	TCP	Byte stream	Não disponible	Só são suportadas funções tíicas.

Definições de Monitor

Quando usa o [Controlo de IP], defina primeiro o Monitor como se segue.

Vá a [Definições] → [Rede e Internet] → [Configuração da rede dométrica] → [Controlo de IP].

Para REST API e IRCC-IP,

• Selecionar [Autenticação].
• Definir [Chave pré-partilhada] se necessário. Para Controle de IP Simples,
• Permitir [Controle de IP Simples].

Exemplo de pedido e resposta HTTP para REST API

Pode ver um exemplo de um pedido e resposta para adquirir o estado de energia do Monitor (endereço de IP: 192.168.0.1, Chave pré-partilhada "1234").

URL

Para mais informações sobre o [Controlo de IP], contacte o seu representante de vendas.

Apêndice

Software adicional

Pode usar o Monitor de modo mais conveniente por meio de software adicional. Esta página mostra um exemplo de software adicional.

Para mais informações, contacte o seu representante de vendas.

Disponibiliza funções convenientes para usar o monitor como monitor de escritório ligado a um PC numa sala de conferências ou similar.

Exemplos de funções:

• Funções de gestão de energia/monitorização de fornecimento de energia.
• Função de quadro branco.
• Cronometração de apareçamento.
• Pode alterar as entradas ou ligar/desligar sem recorrer ao telecomando.

Software para sinalização digital

Quando usar o monitor como ecrã de sinalização digital, o software disponível para convenientes.

Exemplos de funções:

• Função de gestão de distribuição de sinalização digital em vários monitores através de uma rede.
• Função de reprodução fácil de sinalização através de uma memória USB.
• Função de gestão de listas de reprodução e de conteúdos.
• Definição de calendarização flexível de entrada por hora e dia da semana.

Instalar o Monitor LCD na parede

Utilizar o Suporte de Parede opcional (SU-WL850 ou SU-WL450)* (não fornecido)

Para os pacientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu Monitor LCD seja efetuada por agentes Sony ou contratados licenciados. Não tente instalá-lo por si mesmo.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

Informações de instalação do Suporte de parede

Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu Monitor LCD. https://www.sony.eu/support

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor LCD, especialmente para determinar a resistência da parede para suportar o peso do Monitor LCD.
• A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadvertida ou instalação incorreta.
• Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, incluindo:

- Suporte de parede SU-WL850

- Suporte de parede SU-WL450

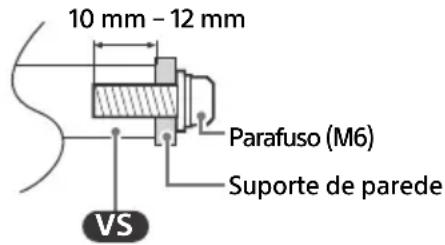

• Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no Monitor LCD. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede.

O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte de parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no Monitor LCD ou fazer com que caia, etc.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

• Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos fora do alcance de crianças pequenas.
• Apenas para determinadas regiões/países/modelos.

Utilizar o Suporte de Parede opcional (exceto para SU-WL850 ou SU-WL450) (não fornecido)

Este manual de instruções do Monitor LCD fornece apenas os passos para preparar o Monitor LCD para a instalação na parede antes deste ser instalado na parede.

O Monitor LCD pode ser montado numa parede utilizando um Suporte de parede (não fornecido). Se o Suporte de mesa estiver encaixado no Monitor LCD, o Monitor LCD pode ter de ser desencaixado do Suporte de mesa.

Prepare o Monitor LCD para o Suporte de parede antes de efetuar as ligações com o cabo.

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do Monitor LCD na parede seja realizada por profissionais qualificados. Não tente instalá-lo por si mesmo.

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor LCD, especialmente para determinar a resistência da parede para suportar o peso do Monitor LCD.
• Os parafusos para instalar o Suporte de Parede no Monitor LCD não são fornecidos.

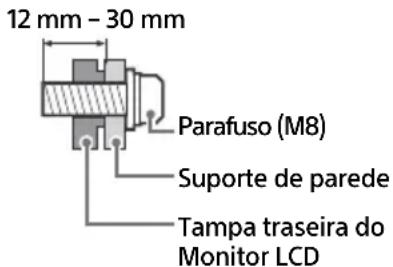

• O comprimento do parafuso do Suporte de Parede difere dependendo da espessura do Suporte de Parede. Consulte a figura abaixo.

FW-100BZ40J

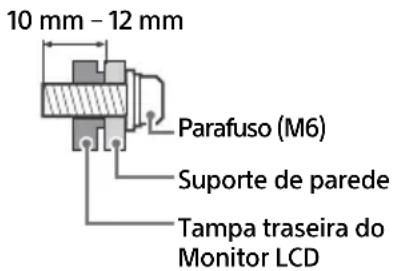

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o Monitor LCD não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu Monitor LCD premindo o botão de alimentação no telecomando durante alguns segundos. O Monitor LCD irá reiniciar. Se o Monitor LCD não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no Monitor LCD e solte-o. Espere dois minutos e ligue o cabo de alimentação. Em alternativa, prima o botão de alimentação no Monitor LCD durante cerca de 40 segundos até o Monitor LCD se desligar. 2 Consulte o menu Ajuda carregando em HELP no telecomando. 3 Ligue o Monitor LCD à Internet e realize uma atualização de software. A Sony recomenda-lhe que mantenha o software do seu Monitor LCD atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.

Quando liga o Monitor LCD, o Monitor LCD pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no Monitor LCD.

Demora algum tempo para inicializar o Sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

O telecomando não funciona.

• Substitua as pilhas.

Características técnicas

Sistema

Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED

Saída de som:

FW-32BZ30J: 5W + 5W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

Bluetooth® Versão 4.2

Gama de Frequência Potência de saía
LAN Sem fios (Monitor LCD)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Monitor LCD)
2400-2483,5 MHz < 10,0 dBm

Tomadas de Entrada/Saída

AVIN Entrada de video/áudio (mini-tomada)

HDMI IN 1/2/3/4 (compatible com HDCP 2.3)

Video (Apenas nos modelos FW-100BZ40J / 50BZ35J / 43BZ35J):

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos PC

3840 × 2160p (100, 120 Hz)*2*3

Video (Apenas nos modelos FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ30J / 43BZ30J / 32BZ30J):

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1030p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos PC

Audio:

No modo eARC (Enhanced Audio Return Channel)

PCM linear do canal 7,1: 32/44,1/48 kHz

16 bits, Dolby Digital, Dolby Digital Plus, DTS, Dolby TrueHD, DTS-HD MA, Dolby Atmos, DTS:X Master Audio

Exceto no modo eARC

PCM linear do canal 5,1: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Apenas HDMI IN 3)*4

No modo eARC

PCM linear do canal 7,1: 32/44,1/48 kHz

16 bits, Dolby Digital, Dolby Digital Plus, DTS, Dolby TrueHD, DTS-HD MA, Dolby Atmos, DTS:X Master Audio

No modo ARC

PCM linear deinous canais: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e a qualidade de comunicação não são garantidas.)

19.5 V (Apenas nos modelos FW-32BZ30J)

Entrada do adaptador de corrente

REMOTO

RS-232C, mini-tomada

Esta tomada é para receber o sinal externo de controle.

Alimentação, Ficha de Produtos e outros

Requisitos de energia exceto modelos com adaptador de corrente fornecido: 220 V - 240 V CA, 50 Hz. Apenas modelos com adaptador de corrente fornecido: 19,5 V CC com adaptador de corrente. Capacidade nominal: Entrada 220 V - 240 V CA, 50 Hz

Classe de eficiência energética FW-100BZ40J: A+

FW-75BZ30J: A

FW-65BZ30J: A

FW-55BZ30J: B

FW-50BZ35J: A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J: A

FW-32BZ30J: B

Dimensões do ecrã (medido diagonalmente) (Aprox.)

FW-100BZ40J: 252,8 cm / 100 polegadas

FW-75BZ30J: 189,3 cm / 75 polegadas

FW-65BZ30J: 163,9 cm / 65 polegadas

FW-55BZ30J1: 138,8 cm / 55 polegadas

FW-55BZ30J: 138,8 cm / 55 polegadas

FW-50BZ35J: 125,7 cm / 50 polegadas

FW-50BZ30J: 125,7 cm / 50 polegadas

FW-65BZ30J: 201 kWh por ano

FW-50BZ35J: 132 kWh por ano

FW-43BZ35J: 105 kWh por ano

FW-43BZ30J: 89 kWh por ano

43BZ30J: 0,50 W (25 W no modo de atualização do EPG/software)

FW-32BZ30J: 0,50 W (10 W no modo de atualização do EPG/software)

Resolução do ecrã (horizontal × vertical) (píxeis) 3840×2160

Potência nominal

500 mA (para USB 1), 900 mA (para USB 2)

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de fixação para mesas

Posição normal:

FW-100BZ40J: 226,0 × 134,6 × 47,5

Largura do suporte (Aprox.) (cm)

Posição normal:

FW-100BZ40J: 190,1

FW-75BZ30J: 133,0

FW-65BZ30J: 113,0

FW-55BZ30J1 / 55BZ30J: 98,3

FW-50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J: 66,5

FW-32BZ30J: 60,6

Posição estreita:

FW-75BZ30J: 55,9

FW-65BZ30J: 47,8

FW-55BZ30J1 / 55BZ30J: 45,8

Peso (Aprox.) (kg)

com suporte de fixação para mesas

FW-100BZ40J: 92,6

FW-75BZ30J: 32,9

FW-65BZ30J: 22,5

FW-55BZ30J1 / 55BZ30J: 16,6

FW-50BZ35J: 13,3

FW-50BZ30J: 12,9

FW-43BZ35J:10,7

FW-43BZ30J:10,5

FW-32BZ30J:7,7

sem suporte de fixação para mesas

FW-100BZ40J:88,9

FW-75BZ30J: 31,6

FW-65BZ30J:21,6

FW-55BZ30J1/55BZ30J:15,7

FW-50BZ35J:12,7

FW-50BZ30J:12,3

FW-43BZ35J: 10,2

FW-43BZ30J:10

FW-32BZ30J:7,5

Outros

Acessórios-optionais

Suporte de parede: SU-WL850 (apenas nos modelos FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J)

Suporte de parede: SU-WL450 (exceto para FW-100BZ40J)

Unidade de câmera e microfone: FWA-CE100

Temperatura de operação: 0°C - 40°C

Umidade operacional: 10% -80% HR (não condensada)

1 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é reduzida em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2]. 2 Consulte o menu no ecrã para definir [Formato de sinal HDMI]. 3 Apenas HDMI IN 3 & 4. Utilize o cabo HDMI de velocidade ultrarrápida para estabelecer a ligação. 4 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do Monitor LCD para o seu sistema de áudio. 5 Esta informação é para a UE e outros países cujos regulamentos relevantes são baseados no regulamento de rotulagem de energia da UE. 6 Consumo de energia em kWh por ano, com base no consumo de energia verificado com o Monitor LCD a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o Monitor LCD é utilizado. 7 A energia em modo de espera (standby) especificada é atingida antes do Monitor LCD revelar os processos internos necessários. 8 O consumo de energia em modo de espera (standby) irá aumentar quando o Monitor LCD estiver ligado à rede.

Nota

• A disponibilidade dos acessórios opcionais depende dos países/regiões/modelo de Monitor LCD/stock.
• O design e as características estão sujeitas a alteração sem aviso prévio.
• Algumas das instruções apresentadas no ecrã poderão não ser aplicadas ao seu modelo de Monitor LCD.
• A ficha de informação do produto neste manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website da (UE) 2019/2013 para obter informação adicional.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registadas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories Licensing Corporation. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 1992-2020 Dolby Laboratories. Todos os direitos reservados.
• Vewd® Core. Copyright 1995-2021 Vewd Software AS. Todos os direitos reservados.
• Google e Android são marcas comerciais da Google LLC.
• Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® são marcas comerciais registadas da Wi-Fi Alliance.
• O logotipo Wi-Fi CERTIFIED™ é uma marca de certificação da Wi-Fi Alliance.
• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, Digital Surround e o logotipo DTS são MARCAS COMERCIAIS registadas ou MARCAS COMERCIAIS da DTS, Inc. nos Estados Unidos e/ou noutros países. © 2020 DTS, Inc. TODOS OS DIREITOS RESERVADOS.
• O símbolo da palavra e os logotipos Bluetooth® são marcas comerciais registadas da Bluetooth SIG, Inc. e qualquer utilização desses símbolos por parte da Sony Corporation está sob licença. Outras marcas comerciais e nomes comerciais são propriedade dos respetivos proprietários.
• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e noutros países.
• Abrangido por uma ou mais reivindicações das patentes HEVC enumeradas em patentlist.accessadvance.com.
• Todas as outras MARCAS registadas são propriedade dos seus respetivos proprietários.

Número de REGISTO do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

FW-100BZ40J (495597), FW-75BZ30J (527375), FW-65BZ30J (527373), FW-55BZ30J1 (1218503), FW-55BZ30J (527370), FW-50BZ35J (526764), FW-50BZ30J (527368), FW-43BZ35J (526771), FW-43BZ30J (527366), FW-32BZ30J (527365), FW-32BZ30J/1* (1278992).

• O identificador de modelo seguido de "/1" fornece um novo número de registo de produto na base de dados EPREL de acordo com os requisitos de Nível 2 aplicados a partir de março de 2023. Consulte a etiqueta de energia incluída neste problema para confirmar que o identificador de modelo corresponde à sua unidade.

Índice

NOTA IMPORTANTE. 2
