Τύπος προϊόντος	Οθόνη LCD 4K HDR
Μάρκα	Sony
Μοντέλο	FW-55BZ30J1
Μέγεθος οθόνης	55 ίντσες (138,8 cm διαγώνια)
Ανάλυση	3840 x 2160 pixels (4K UHD)
Τύπος πάνελ	LCD με οπίσθιο φωτισμό LED
Ήχος	2 x 5 W (στερεοφωνικός)
Σύνδεσμοι	4 x HDMI (HDCP 2.3), 2 x USB (USB 2.0 και 3.1), Ethernet, RS-232C, οπτική έξοδος, υποδοχή ακουστικών, είσοδος AV σύνθετης
Δίκτυο	Wi-Fi (ζώνες 2,4 και 5 GHz), Bluetooth, Ethernet 10/100
Τάση τροφοδοσίας	220-240 V AC, 50 Hz
Κατανάλωση ρεύματος (τυπική)	123 W
Κατανάλωση σε αναμονή	0,5 W
Ενεργειακή κλάση	B
Βάρος (με βάση)	16,6 kg
Βάρος (χωρίς βάση)	15,7 kg
Κύριες λειτουργίες	Λειτουργία Pro, έλεγχος RS-232C/IP, προκαθορισμένες λειτουργίες εικόνας (Intense, Expert, Γραφικά), προγραμματισμός.
Ασφάλεια	Συνιστάται επαγγελματική τοποθέτηση σε τοίχο, προφυλάξεις μεταφοράς από πολλά άτομα.
Συντήρηση και καθαρισμός	Αποσυνδέστε πριν από τον καθαρισμό, χρησιμοποιήστε μαλακό και στεγνό πανί.
Ανταλλακτικά και επισκευασιμότητα	Προαιρετικές βάσεις τοίχου (SU-WL850, SU-WL450), κάμερα μικροφώνου FWA-CE100, διαθέσιμο εκτεταμένο λογισμικό.
Γενικές πληροφορίες	Οδηγίες διαθέσιμες σε πολλές γλώσσες, συμμόρφωση ΕΕ, συνιστάται τακτική ενημέρωση λογισμικού.

Συχνές ερωτήσεις - FW-55BZ30J1 SONY

Πώς να αλλάξετε την λειτουργία Pro στην οθόνη Sony FW-55BZ30J1;

Για να μεταβείτε στη Λειτουργία Pro, μεταβείτε στο [Αρχική] > [Εφαρμογές] > [Εργαλείο λειτουργίας Pro] και επιλέξτε την επιθυμητή λειτουργία. Αν η οθόνη είναι ήδη σε λειτουργία Pro, πατήστε τα πλήκτρα (Εμφάνιση στην οθόνη), (Σίγαση), Ένταση + και HOME/MENU με τη σειρά για να επιστρέψετε στη λειτουργία ρυθμίσεων.

Πώς να επαναφέρετε την οθόνη σε περίπτωση δυσλειτουργίας;

Πατήστε το πλήκτρο τροφοδοσίας του τηλεχειριστηρίου για περίπου 5 δευτερόλεπτα για επανεκκίνηση. Διαφορετικά, αποσυνδέστε το καλώδιο τροφοδοσίας, περιμένετε 2 λεπτά και συνδέστε ξανά. Μπορείτε επίσης να πατήσετε το πλήκτρο τροφοδοσίας της οθόνης για 40 δευτερόλεπτα.

Πώς να συνδέσετε μια συσκευή HDMI;

Χρησιμοποιήστε ένα καλώδιο HDMI για να συνδέσετε τη συσκευή σε μία από τις εισόδους HDMI IN 1, 2, 3 ή 4. Η είσοδος 3 υποστηρίζει eARC/ARC. Για συσκευή DVI, χρησιμοποιήστε έναν προσαρμογέα DVI-HDMI στην είσοδο 4 και συνδέστε τον ήχο στο HDMI 4 AUDIO IN.

Πώς να χρησιμοποιήσετε τον έλεγχο IP για απομακρυσμένο χειρισμό της οθόνης;

Ενεργοποιήστε τον Έλεγχο IP στις [Ρυθμίσεις] > [Δίκτυο και Διαδίκτυο] > [Ρύθμιση οικιακού δικτύου]. Επιλέξτε την αυθεντικοποίηση (προ-κοινόχρηστο κλειδί) και το επιθυμητό πρωτόκολλο (REST API, IRCC-IP ή Απλός Έλεγχος IP). Στη συνέχεια χρησιμοποιήστε τις κατάλληλες εντολές HTTP ή TCP.

Πώς να εγκαταστήσετε τη βάση τοίχου για αυτήν την οθόνη;

Χρησιμοποιήστε μια προαιρετική βάση τοίχου Sony (SU-WL850 ή SU-WL450). Η εγκατάσταση πρέπει να γίνει από επαγγελματία. Ακολουθήστε τις οδηγίες της βάσης και χρησιμοποιήστε τις παρεχόμενες βίδες. Δώστε προσοχή στην αντοχή του τοίχου.

Τι να κάνω αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε τις μπαταρίες: αντικαταστήστε τες αν χρειαστεί. Βεβαιωθείτε ότι κανένα εμπόδιο δεν εμποδίζει τον αισθητήρα του τηλεχειριστηρίου στην οθόνη. Αν το πρόβλημα παραμένει, δοκιμάστε να επανεκκινήσετε την οθόνη.

Πώς να ενημερώσετε το λογισμικό της οθόνης;

Μεταβείτε στις [Ρυθμίσεις] > [Σύστημα] > [Πληροφορίες] > [Ενημέρωση λογισμικού συστήματος]. Ενεργοποιήστε την αυτόματη αναζήτηση ή εκτελέστε μη αυτόματη ενημέρωση. Συνιστάται να συνδέσετε την οθόνη στο διαδίκτυο για να λαμβάνετε ενημερώσεις.

Ποιες είναι οι συνιστώμενες ρυθμίσεις για επαγγελματική χρήση;

Μεταβείτε στη Λειτουργία Pro μέσω του ειδικού εργαλείου. Απενεργοποιήστε τις λειτουργίες ECO, ενεργοποιήστε τον Έλεγχο IP με προ-κοινόχρηστο κλειδί, απενεργοποιήστε την αυτόματη αναζήτηση ενημερώσεων και επιλέξτε την κατάλληλη λειτουργία εικόνας (Intense για σήμανση, Expert για πιστότητα, Γραφικά για PC).

Πώς να μειώσετε την κατανάλωση ενέργειας;

Χρησιμοποιήστε την αυτόματη αναμονή (ρυθμιζόμενη στις [Ρυθμίσεις] > [Σύστημα] > [Τροφοδοσία και ενέργεια]). Απενεργοποιήστε τον αισθητήρα φωτός. Χαμηλώστε τη φωτεινότητα και τον οπίσθιο φωτισμό. Η οθόνη καταναλώνει 0,5 W σε αναμονή.

Πού μπορώ να βρω τον αριθμό σειράς της οθόνης;

Ο αριθμός σειράς και το μοντέλο αναγράφονται στην ετικέτα στο πίσω μέρος της οθόνης ή στη συσκευασία. Για μοντέλα με τροφοδοτικό, μια πρόσθετη ετικέτα βρίσκεται κάτω από το τροφοδοτικό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FW-55BZ30J1 SONY

Προσοχή σχετικά με την ασφάλεια. 3

Διάγραμμα συνδέσεων .5

Το χειριστήριο και η οθόνη LCD...8

Ρυθμίσεις 9

Λειτουργία Προ 9

Προειδοποιήσεις και ρυθμίσεις. 10

Λειτουργίες ελέγχου. 11

RS-232C 11

IP 13

Παράρτημα 14

Εκτεταμένο λογισμικό 14

Εγκατάσταση της οθόνης LCD

στον τοίχο 15

Αντιμετώπιση προβλημάτων .16

Τεχνικά χαρακτηριστικά. 17

Σχετικά με τα εγχειρίδια οδηγιών

Αυτή η οθόνη LCD συνοδεύεται από τα παρακάτω εγχειρίδια οδηγιών. Παρακαλούμε διαβάστε τα εγχειρίδια οδηγιών για μελλοντική αναφορά.

Οδηγός

Εγκατάσταση και ρύθμιση της οθόνης LCD.

Οδηγός ανάγνωσης (το παρόν Εγχειρίδιο) / Έγγραφο τεκμηρίωσης σχετικά με την ασφάλεια

• Πληροφορίες σχετικά με την ασφάλεια, την τηλεχειριστήριο, την αντιμετώπιση προβλημάτων, την επισκευή εγκατάσταση, τεχνικά χαρακτηριστικά κ.λπ.

Βοήθεια

Βρείτε περισσότερες οδηγίες για την αντιμετώπιση προβλημάτων και άλλες χρήσιμες πληροφορίες σχετικά με την οθόνη LCD σας. Πατήστε HELP στο τηλεχειριστήριο για να εμφανιστεί μια λίστα με θέματα.

Τα έργα που περιέχονται είναι αναγκαία για την προετοιμασία.

ΣΗΜΑΝΤΙΚΟ - Διαβάστε τη Συμφωνία άδειας χρήσης λογισμικού τελικού χρήστη πριν χρησιμοποιήσετε το προϊόν Sony. Η χρήση του προϊόντος δηλώνει την αποδοχή της Συμφωνίας άδειας χρήσης λογισμικού τελικού χρήστη. Η συμφωνία άδειας χρήσης λογισμικού μεταξύ εσάς και της Sony διατίθεται ηλεκτρονικά στον ιστότοπο web της Sony (https://www.sony.net/tv-software-licenses/) ή στην οθόνη του προϊόντος. Μεταβείτε στο στοιχείο [Ρυθμίσεις] → [Σύστημα] → [Πληροφορίες] → [Νομικές πληροφορίες] → [Σημειώσεις και άδειες χρήσης].

Σημείωση

Πριν θέσετε σε λειτουργία την οθόνη LCD, διαβάστε την ενότητα "Πληροφορίες σχετικά με την ασφάλεια" για περισσότερες πληροφορίες σχετικά με την ασφάλεια. Ανατρέξτε στην ενότητα "Έντυπη τεκμηρίωση σχετικά με την ασφάλεια". Οι εικόνες και τα γραφικά χρησιμοποιούνται για τον οδηγό εγκατάστασης και σε αυτό το εγχειρίδιο παρέχονται μόνο για λόγους αναφοράς και ενδέχεται να διαφέρουν από το πραγματικό προϊόν.

Θέση της αναγνωριστικής ετικέτας

Οι ετικέτες με τον αριθμό μοντέλου, την ημερομηνία παραγωγής (έτος/μήνας) και την ονομαστική τάση της οθόνης LCD βρίσκονται στο πίσω μέρος της οθόνης LCD ή του πακέτου.

Για μοντέλα με προσαρμογέα ρεύματος που παρέχεται: Οι ετικέτες για τον αριθμό μοντέλου και τον αριθμό σειράς του προσαρμογέα ρεύματος βρίσκονται στο κάτω μέρος του προσαρμογέα ρεύματος.

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ

Σημείωση για τον ραδιοεξοπλισμό

Με την παρούσα η Sony Corporation δηλώνει ότι οι τύποι ραδιοεξοπλισμού FW-100BZ40J, FW-75BZ30J, FW-65BZ30J, FW-55BZ30J, FW-55BZ30J, FW-50BZ35J, FW-50BZ30J, FW-43BZ35J, FW-43BZ30J, FW-32BZ30J συμμορφώνονται με τους όρους της οδηγίας 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: https://compliance.sony.eu

Για τον συγκεκριμένο ραδιοεξοπλισμό, ισχύουν οι παρακάτω περιορισμοί λειτουργίας ή περιορισμοί αδειοδότησης χρήσης στις χώρες AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Κόσοβο: η ζώνη 5150-5350 MHz περιορίζεται αποκλειστικά σε εσωτερική χρήση.

Πληροφορίες σχετικά με την ασφάλεια

Εγκατάσταση/Ρύθμιση

Προκειμένου να αποφύγετε κινδύνους πυρκαγιάς, ηλεκτροπληξίας και/ή τραυματισμών, εγκαταστήστε και χρησιμοποιήστε την οθόνη LCD σύμφωνα με τις παρακάτω οδηγίες.

Εγκατάσταση

Η οθόνη LCD πρέπει να εγκατασταθεί κοντά σε προσιτή πρίζα. Τοποθετήστε την οθόνη LCD σε επίπεδη επιφάνεια, χωρίς επικλίσεις, ώστε να αποφευχθεί η πτώση της και η πρόκληση ανθρώπινου τραυματισμού ή ζημιάς. Εγκαταστήστε την οθόνη LCD σε σημείο όπου δεν κινδυνεύει να τραβηχτεί, να προεξέχει ή να ανατραπεί. Εγκαταστήστε την οθόνη LCD έτσι ώστε η βάση επιφάνειας τοποθέτησης να μην προεξέχει από τη βάση της οθόνης LCD (δεν πρέπει). Εάν η βάση επιφάνειας τοποθέτησης προεξέχει από τη βάση της οθόνης LCD, η οθόνη LCD ενδέχεται να ανατραπεί, να πέσει και να προκαλέσει ανθρώπινο τραυματισμό ή ζημιά στην οθόνη LCD.

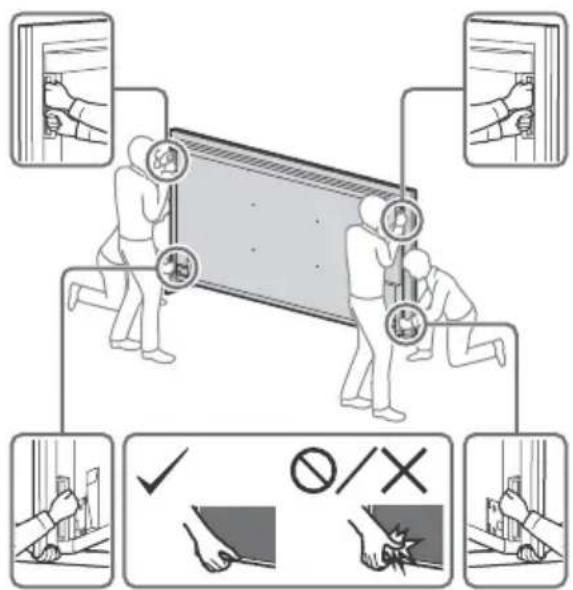

Μεταφορά

• Πριν μεταφέρετε την οθόνη LCD, αποσυνδέστε όλα τα καλώδια.
• Για τη μεταφορά μιας μεγάλης οθόνης LCD χρειάζονται δύο ή περισσότερα άτομα (τέσσερα ή περισσότερα άτομα για την FW-100BZ40J). Όταν μεταφέρετε την οθόνη LCD με τα χέρια, να την κρατάτε όπως υποδεικνύεται παρακάτω. Μην ασκείτε πίεση στην οθόνη LCD και μην την ρίχνετε. Όταν σηκώνετε ή μετακινείτε την οθόνη LCD, κρατάτε την γερά από το κάτω μέρος.

FW-100BZ40J

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J

Κατά τη μεταφορά, μην υποβάλλετε την οθόνη LCD σε κραδασμούς ή υπερβολικές κρούσεις. Όταν μεταφέρετε την οθόνη LCD για επισκευή ή όταν τη μεταφέρετε σε άλλο χώρο, συσκευάστε την χρησιμοποιώντας το αρχικό χαρτοκιβώτιο και τα υλικά συσκευασίας.

FW-100BZ40J FW-75BZ30J/65BZ30J/55BZ30J/55BZ30J/50BZ35J/50BZ30J/43BZ35J/43BZ30J

GR

FW-32BZ30J

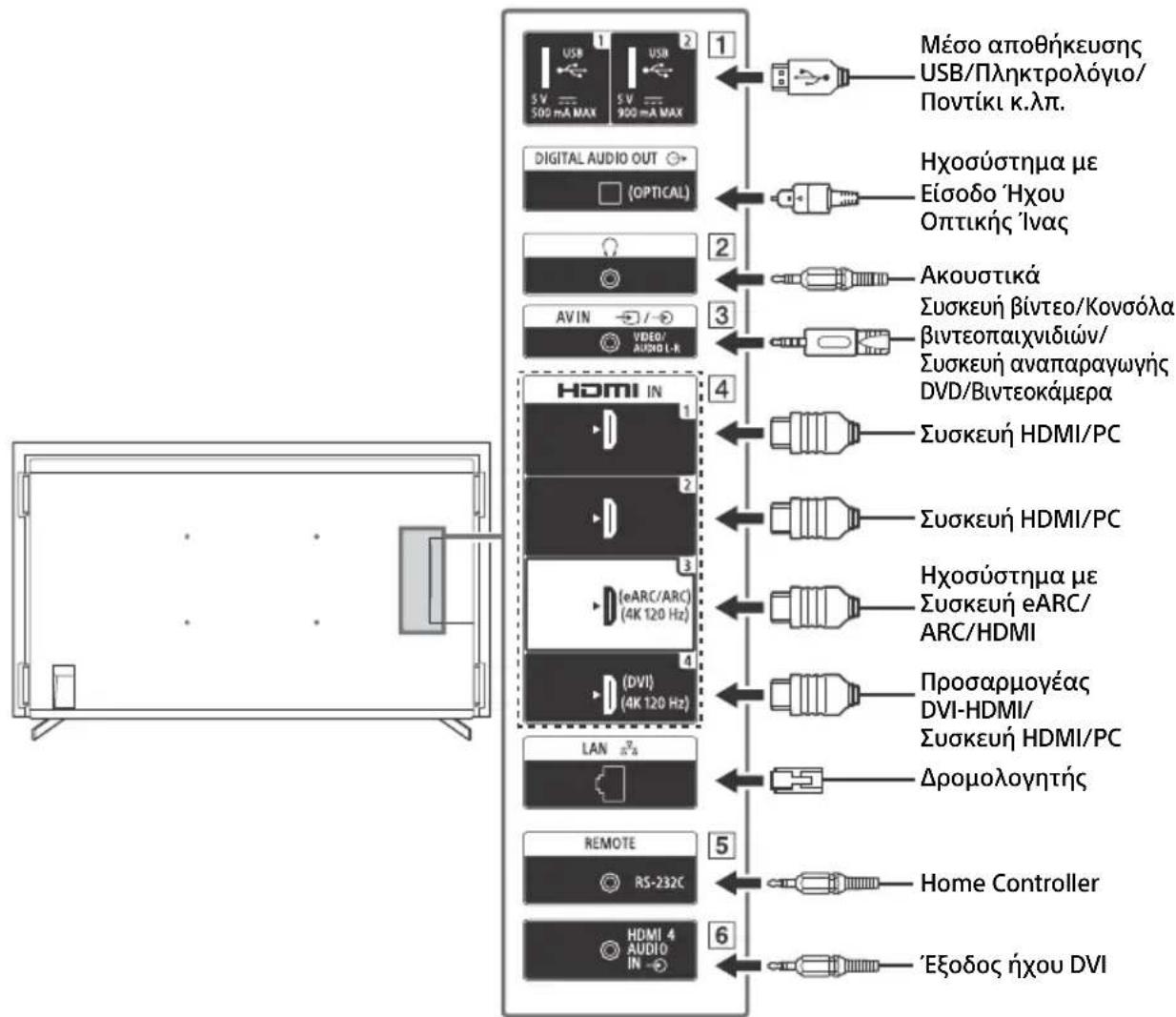

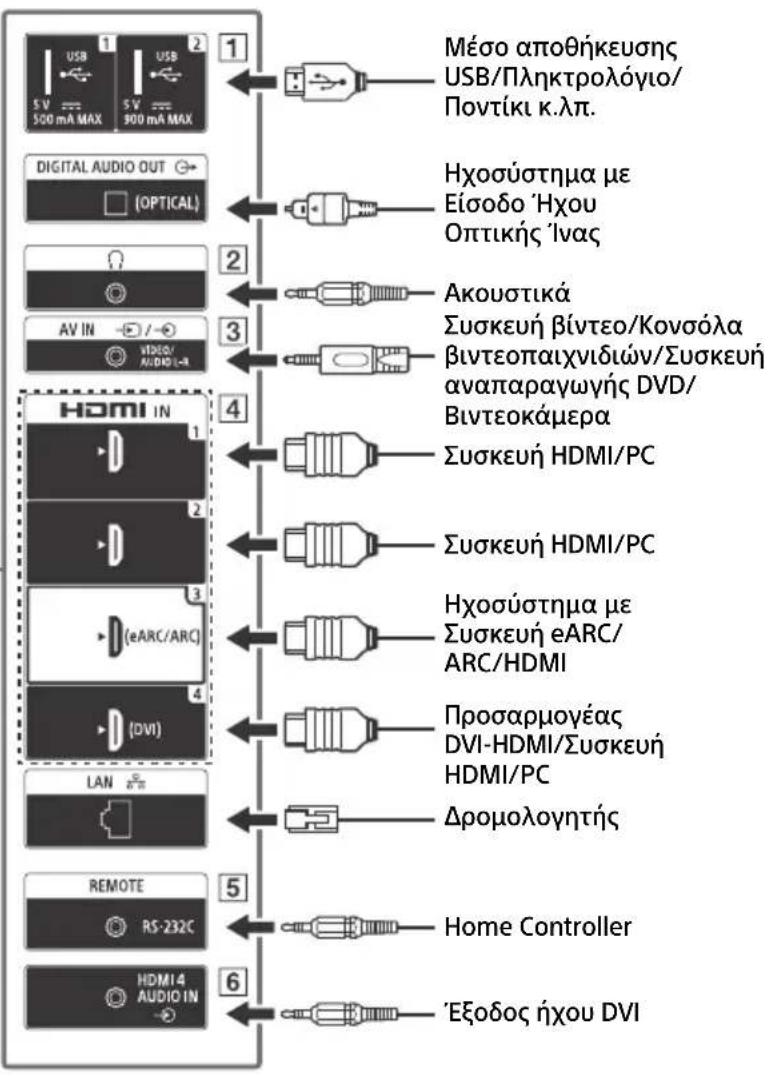

Διάγραμμα συνδέσεων

Σημείωση

• Οι ακροδέκτες και οι ονομασίες ενδέχεται να διαφέρουν ανάλογα με την περιοχή/τη χώρα/το μοντέλο οθόνης LCD.

FW-100BZ40J/50BZ35J/43BZ35J

GR

1 USB

USB

2

Η σύνδεση μιας μεγάλης ή οικείας USB μπορεί να δυσκολέψει η πρόσβαση σε άλλες κοντινές συσκευές οικείες.

2 (Ακουστικά)

Υποστηρίζει μόνο μια στερεοφωνική τριπολική υποδοχή. Δεν μπορείτε να έχετε έξοδο ήχου ταυτόχρονα από τα ακουστικά και από τα ηχεία της οθόνης LCD.

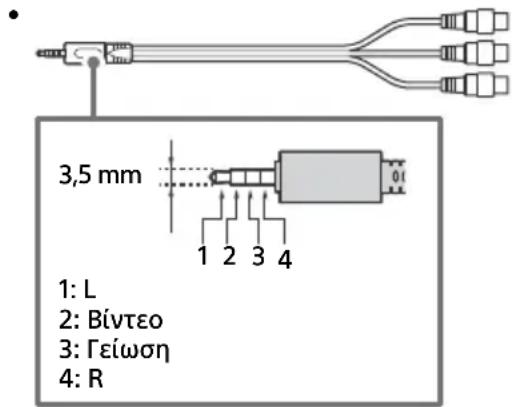

Για σύνδεση composite, χρησιμοποιήστε ένα καλώδιο αναλογικής επέκτασης (δεν παρέχεται).

HDMI IN 1/2/3/4

Η είσοδος HDMI μπορεί να μεταφέρει ψηφιακά βίντεο και ήχο μέσω ενός μόνο καλωδίου.

Αν η συσκευή διαθέτει υποδοχή DVI, συνδέστε την στο HDMI IN 4 μέσω ενός προσαρμογέα DVI-HDMI (δεν παρέχεται) και συνδέστε την υποδοχή εξόδου ήχου της συσκευής στο HDMI 4 AUDIO IN.

HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Συνδέστε το ηχείο σας στο HDMI IN 3 για να αρμολογήσετε τον ήχο της τηλεόρασης LCD στο ηχείο σας. Τα ηχεία που υποστηρίζουν HDMI eARC/ARC μπορούν να στέλνουν βίντεο στην τηλεόραση LCD και να λαμβάνουν ήχο από την τηλεόραση LCD μέσω του ίδιου καλωδίου HDMI. Αν το ηχείο σας δεν υποστηρίζει HDMI eARC/ARC, απαιτείται και πρόσθετη σύνδεση με DIGITAL AUDIO OUT (OPTICAL). Χρησιμοποιήστε το καλώδιο HDMI με Ethernet για να συνδέσετε το ηχείο eARC.

5 REMOTE RS-232C

Ακροδέκτης για σειριακή επικοινωνία. Για λεπτομέρειες, ανατρέξτε στην ενότητα "Λειτουργίες Ελέγχου".

HDMI 4 AUDIO IN

• Αν η συσκευή διαθέτει υποδοχή DVI, συνδέστε την στο HDMI IN 4 μέσω ενός προσαρμογέα DVI-HDMI (δεν παρέχεται) και συνδέστε την υποδοχή εξόδου ήχου της συσκευής στο HDMI 4 AUDIO IN.

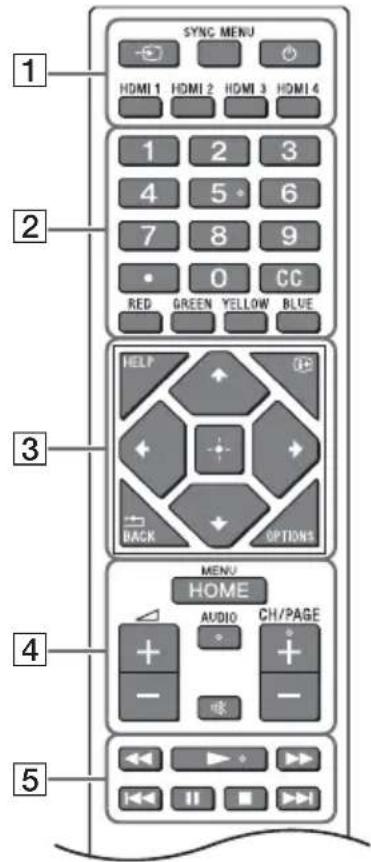

Τηλεχειριστήριο και Οθόνη LCD

Το σχήμα, η διάταξη, η διαθεσιμότητα και η λειτουργία των κουμπιών του τηλεχειριστηρίου μπορεί να διαφέρουν ανάλογα με την περιοχή/χώρα/μοντέλο της οθόνης LCD/της ρύθμισης της οθόνης LCD.

1 (Επιλογή εισόδου): Εμφανίστε και επιλέξτε την πηγή εισόδου κλπ. SYNC MENU: Εμφανίστε το Μενού του BRAVIA Sync. (Ισχύς) HDMI 1/2/3/4 2 Αριθμητικά κουμπιά (Κουκκίδα) CC Χρωματιστά κουμπιά 3 HELP: Εμφανίστε το Μενού βοήθειας. (Προβολή στην οθόνη): Εμφανίστε πληροφορίες. ←/BACK

ΕΠΙΛΟΓΕΣ: Εμφανίζει μια λίστα λειτουργιών που μπορούν να χρησιμοποιηθούν εκείνη τη στιγμή. +/#/+//(πλήκτρα κατεύθυνσης για πλοήγηση): Πλοήγηση και επιλογή μενού στην οθόνη.

4 HOME/MENU +/-(Ένταση)

AUDIO: Επιλέξτε από πηγές πολλές γλώσσες ή ήχο (ανάλογα με την πηγή προγράμματος). (Σίγαση)* CH/PAGE +/-

5

6 (Ήχος)

7 Αισθητήρας Τηλεχειριστηρίου / Αισθητήρας φωτός / LED

Η συντομευμένη προσβασιμότητα είναι διαθέσιμη με παρατεταμένο πάτημα του κουμπιού (Σίγαση).

Ρυθμίσεις

Λειτουργία Pro

Στη [Λειτουργία Pro], μπορείτε να χρησιμοποιήσετε διάφορες εύχρηστες επιλογές για επαγγελματική χρήση. Εδώ, σας δείχνουμε πώς να αλλάξετε σε [Λειτουργία Pro] και τις τυπικές επιλογές του στοιχείου [Λειτουργία Pro].

Λειτουργία Pro

Κανονική Λειτουργία: Αυτή είναι η προεπιλεγμένη λειτουργία. Οι επιλογές του στοιχείου [Λειτουργία Προ] δεν είναι διαθέσιμες σε αυτή τη λειτουργία.

Λειτουργία ρυθμίσεων Pro: Αυτή η λειτουργία σας επιτρέπει να ορίσετε διάφορες ρυθμίσεις των επιλογών του στοιχείου [Λειτουργία Pro].

Λειτουργία Pro: Αυτή είναι η λειτουργία για επαγγελματική χρήση και έτσι μπορείτε να χρησιμοποιήσετε τις επιλογές του στοιχείου [Λειτουργία Pro].

Ίσως να αλλάξετε τη λειτουργία

Όταν η λειτουργία Pro είναι ενεργή, η λειτουργία ρυθμίσεων Pro

• Μεταβείτε στο Στοιχείο [Home (Μενού)] → [Εφαρμογές] → [Εργαλείο λειτουργίας Pro] και επιλέξτε τη λειτουργία που θέλετε να αλλάξετε.

Όταν η λειτουργία Pro είναι ενεργή, δείτε τα πλήκτρα ευθύνης που περιγράφονται παρακάτω στο τηλεχειριστήριο ή στη σειρά αυτού του διαστήματος ενός δευτερολέπτου. Αφού κάνετε επανεκκίνηση της συσκευής, η λειτουργία αλλάζει σε [Λειτουργία ρυθμίσεων Pro]. Πλήκτρο ευθύνης: (Προβολή στη συσκευή)/ 品 ( i y αo n ) / + / - (Ένταση+)/HOME/MENU *Αρχικά δεν πρέπει να αλλάξετε τη λειτουργία από [Εργαλείο λειτουργίας Pro] σε [Λειτουργία Pro]. Αν θέλετε να αλλάξετε τη λειτουργία από [Εργαλείο λειτουργίας Pro], μεταβείτε στο στοιχείο [Ρυθμίσεις Pro] → [Ρυθμίσεις λειτουργιών] → [Εφαρμογές] και αλλάξτε το στοιχείο [Εργαλείο λειτουργίας Pro] σε [Ενεργό] σε [Λειτουργία ρυθμίσεων Pro].

Εισαγωγή στις επιλογές της Λειτουργίας Pro

Στο [Λειτουργία Pro], μπορείτε να χρησιμοποιήσετε διάφορες ευχρηστότερες επιλογές. Οι συνήθεις επιλογές του στοιχείου [Λειτουργία Pro] παρουσιάζονται παρακάτω.

• Ρύθμιση της λειτουργίας οθόνης όταν ενεργοποιείται η παροχή ρεύματος AC Μπορείτε να ρυθμίσετε τη λειτουργία της οθόνης αποσυνδέοντας και συνδέοντας το καλώδιο ρεύματος AC.
• Βελτιστοποιημένη προβολή της οθόνης της εισόδου PC Η οθόνη εμφανίζει την οθόνη εισόδου PC με το βέλτιστο μέγεθος σύμφωνα με το φορμά του PC.
• Έλεγχος παροχής ρεύματος και αυτόματη αλλαγή εισόδου από την ανίχνευση σήματος του HDMI

Αν ενεργοποιήσετε τη συσκευή όταν η συσκευή HDMI είναι συνδεδεμένη, μπορείτε να αλλάξετε αυτόματα στη συνδεδεμένη είσοδο HDMI.

• Ρυθμίσεις του προβαλλόμενου μενού όταν πιέζετε το κουμπί HOME/MENU Μπορείτε να επιλέξετε το μενού που προβάλλεται όταν πιέζετε το κουμπί HOME/MENU στο τηλεχειριστήριο.
• Ορισμός αρχικής πηγής εισόδου κατά την εκκίνηση της συσκευής Μπορείτε να ορίσετε την αρχική πηγή εισόδου όταν εκκινείτε τη συσκευή.

Κλείδωμα Λειτουργίας Pro

Μπορείτε να προστατέψετε τις ρυθμίσεις του στοιχείου [Λειτουργία Pro] χρησιμοποιώντας ένα PIN.

• Αρχική/μέγιστη ρύθμιση έντασης ήχου

Μπορείτε να ρυθμίσετε την αρχική και τη μέγιστη ένταση ήχου της συσκευής.

• Περιορισμός της λειτουργίας της οθόνης στο τηλεχειριστήριο

Μπορείτε να περιορίσετε τη λειτουργία της οθόνης χρησιμοποιώντας το τηλεχειριστήριο.

- Περιορισμός των εξωτερικών εισόδων

Μπορείτε να περιορίσετε τη χρήση των Εξωτερικών Εισόδων.

• Περιορισμός της χρήσης εφαρμογών

Μπορείτε να περιορίσετε τη χρήση των εφαρμογών.

Πώς να ορίσετε τις επιλογές της λειτουργίας Pro

Μεταβείτε στο στοιχείο [Home (Μενού)] → [Ρυθμίσεις] → [Ρυθμίσεις Pro] όταν η οθόνη βρίσκεται σε [Λειτουργία ρυθμίσεων Pro].*

*Εξαρτάται ανάλογα με την έκδοση του λειτουργικού συστήματος.

Προτεινόμενες ρυθμίσεις

Αυτή η ενότητα παρουσιάζει τις προτεινόμενες ρυθμίσεις όταν χρησιμοποιείτε την οθόνη εναλλακτικής.

Ρύθμιση χαρακτηριστικών ECO

1. Μεταβείτε στο στοιχείο [Ρυθμίσεις] → [Σύστημα] → [Προφύλαξη και Πηγές ενέργειας]. Ορίστε το [Ανενεργοποίηση της λειτουργίας απραξίας] σε [Όχι].

Ρύθμιση χαρακτηριστικών IP

2. Μεταβείτε στο στοιχείο [Ρυθμίσεις] → [Δίκτυο και διαδίκτυο] → [Ρύθμιση οικιακού δικτύου] → [Έλεγχος IP].

• Οπωσδήποτε το στοιχείο [ΕΕνχος ταυτότητας] σε [Κανονικός και ήδη Κοινόχρηστο κλειδί].
• Ορίστε το [Απλός Έλεγχος της IP] σε [Ναι].

Αυτόματη η αναγνώριση

3 Μεταβείτε στο στοιχείο [Ρυθμίσεις] → [Σύστημα] → [Πληροφορίες] → [Ενημέρωση λογισμικού συστήματος]. - Ορίστε το [Αυτόματος έλεγχος για ενημερώσεις] σε [Όχι].

Ρυθμίσεις εικόνας

4 Μεταβείτε στο στοιχείο [Ρυθμίσεις] → [Οθόνη και ήχος] → [Εικόνα].

• Ορίστε το [Αισθ. Φωτός] σε [Όχι]. Επιλέξτε [Λειτουργία Εικόνας] σύμφωνα με τη χρήση.

[Ζονπ]: Οταν χρησιμοποιείτε τη νέα η πρακτική οδηγία

[Χρήστης]: Όταν προβάλλετε την αρχική εικόνα ως έχει

[Γραφικά] Όταν προβάλλετε την οθόνη PC

Λειτουργίες ελέγχου

RS-232C

Μπορείτε να ελέγχετε την οθόνη από μια εξωτερική υπηρεσία μέσω του RS-232C. Η σύνδεση RS-232C εξηγείται επιγραμματικά σε αυτή τη σελίδα.

Διασύνδεση

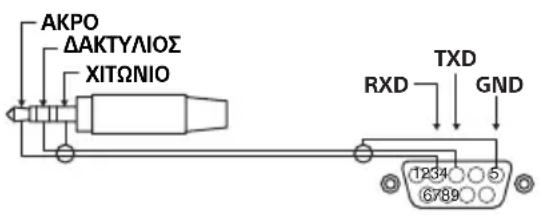

Πραγματοποιήστε τη σύνδεση RS-232C στην οθόνη χρησιμοποιώντας ένα μίνι βύσμα στερεοφωνικού 3,5 mm.

Με τον μετατροπέα βύσματος 3,5mm

ΑΚΡΟ:Οδηγός → Ελεγκτής

ΔΑΚΤΥΛΙΟΣ: Ελεγκτής → Οθόνη

Ρυθμίσεις σύνδεσης

Για να πραγματοποιήσετε τη σύνδεση RS-232C, κάντε την παρακάτω ρύθμιση σύνδεσης.

Tαχύτητα baud 9600 bps

Δεδομένα 8 bit

Ισοτιμία Καμία

Bit εναρξης 1 bit

Bit διακοπής 1 bit

'Ελεγχος ροής Καμία

Μορφή δεδομένων

Απακατάσταση παραμέτρων οθόνης μέσω της θύρας RS-232C. (α) Αποστολή από τον εκτυπωτή προς την οθόνη

Ap. Στοιχεία Βμή
1 Επικεφαλίδα 0x8C: 'Eλεγχος
2	Κατηγορία	0x00	(σταθερή)
3	Λειτουρύα	0xxx
4	Μήκος	0xxx	(=Δεδομένα X+1 byte)
5	Δεδομένα 1	0xxx
:	:	0xxx
:	:	0xxx
X+4	Δεδομένα X	0xxx
X+5	Αθροισμα ελέγχου	0xxx

(β) Απόκριση από την οθόνη προς τον ελεγκτή

Ap. Στοιχείο Βμή
1 Επικεφαλίδα 0x70 Απόκριση
2 Απόκριση	0x00	Ολοκληρωμένη (Κανονικό Τέλος)
	0x01: Ψερβαση Μρίου (Μη Κανονικό Τέλος-Ψερβαση της μέγιστης τιμής)
	0x02: Ψερβαση Μρίου (Μη Κανονικό Τέλος-Ψερβαση της ελάχιστης τιμής)
	0x03: Ακύρωση Ευτολής (Μη κανονικό τέλος)
	0x04: Σφάλμα Ανάλυσης (Σφάλμα Μρρής Δεδομένων)
3 Αθροισμα ελέγχου 0xXX

Παράδειγμα εντολής

Τα παραδείγματα των εντολών επικοινωνίας RS-232C εξηγούνται παρακάτω.

'Ελεγχος	Κεφαλιδα	Κατηγορία	Λειουργία	Μήκος	Δεδομένα 1	Δεδομένα X	Αθροισμα ελέγχου
Ευεργοποίηση/ Απενεργο ποίηση	0x8C	0x00	0x00	0x02	0x00 (απενεργο ποίηση)	-	0x8E
					0x01 (ενεργοποίηση)	-	0x8F
Επιλουή εἰσόδου HDMI	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Για περισσότερες λεπτομέρειες σχετικά με το RS-232C, επικοινωνήστε με τον αντιπρόσωπο πωλήσεων.

IP

Μπορείτε να ελέγξετε την οθόνη μέσω IP και να μεταφέρετε HTML5/Android στην οθόνη ή στην εξωτερική συσκευή. Μπορείτε να διαχειριστείτε και να παρακολουθείτε τις προβολές εισόδου/ισχύος, να εκκινήσετε και να διακόψετε εφαρμογές, να ελέγξετε την προβολή όπως την πηγή εισόδου και την ένταση του ήχου. Μπορείτε επίσης να περιορίσετε τις λειτουργίες με τη λειτουργία ελέγχου ταυτότητας.

Υποστηριζόμενο πρωτόκολλο IP

Ονομα πρωτοκόλου	Επίπεδο	Mορφή	'Ελεγχος ταυτότητας	Επεξήνηση
REST API	HTTP	JSON-RPC	Nαι	Τα API o σκοπός των σοποίων εύναλο ἐλεγχος τής συσκεύής.
IRCC-IP	HTTP	SOAP	Nαι	Πρωτόκολλο ελέγχου συμβατού μειπέρωρες μέω Internet. H τεχνολούνία καιοι μορφές γία τη μετάδοη ευτολών απομακρωμένου ελέγχου μέω tou Internet.
Απλός 'Ελεγχος της IP	TCP	Byte stream	Δ/1	Υποστηρίζουνται μόνοι τυπικές λειτουργίες.

Ρυθμίσεις Οθόνης

Όταν χρησιμοποιείτε το στοιχείο [Έλεγχος IP], πρώτα ρυθμίστε την οθόνη σύμφωνα με τα παρακάτω.

Μεταβείτε στο στοιχείο [Ρυθμίσεις] → [Δίκτυο και διαδίκτυο] → [Ρύθμιση οικιακού δικτύου] → [Έλεγχος IP].

Για REST API και IRCC-IP,

• Επιλέξτε [Έλεγχος ταυτότητας].
• Ορίστε [Ήδη καταχωρημένο κλειδί] αν απαιτείται.

Για Απλό Έλεγχο της IP, ενεργοποιήστε το [Απλός Έλεγχος της IP].

Παράδειγμα αίτησης και απόκρισης HTTP για το REST API

Ακολουθεί ένα παράδειγμα μιας αίτησης και μιας απόκρισης για τη λήψη της κατάστασης λειτουργίας της οθόνης (Διεύθυνση IP: 192.168.0.1, Ήδη καταχωρημένο κλειδί "1234").

URL

Για περισσότερες λεπτομέρειες σχετικά με το στοιχείο [Έλεγχος IP], επικοινωνήστε με τον αντιπρόσωπο πωλήσεων.

Παράρτημα

Εκτεταμένο λογισμικό

Μπορείτε να χρησιμοποιήσετε την οθόνη με εκτεταμένο λογισμικό. Αυτή η ενότητα παρουσιάζει ένα παράδειγμα εκτεταμένου λογισμικού. Για περισσότερες δυνατότητες, επικοινωνήστε με τον αντιπρόσωπο πωλήσεων.

Λογισμικό για οθόνες γραφείου

Παρέχει λειτουργίες για τη χρήση της οθόνης ως οθόνης γραφείου συνδεδεμένης σε ένα PC σε μια αίθουσα συσκέψεων, κ.λπ.

Παραδείγματα λειτουργίας:

• Λειτουργίες διαχείρισης τοίχου/παρακολούθησης τροφοδοσίας τοίχου.
• Λειτουργία λευκού πίνακα. -Μέτρηση χρόνου προβολής. Μπορείτε να αλλάξετε είσοδο ή να ενεργοποιήσετε/απενεργοποιήσετε την οθόνη χωρίς το τηλεχειριστήριο.

Αόριστο για ψηφιακή ονομασία

Όταν χρησιμοποιείτε τη μονάδα για την προβολή περιοδικών εκπομπών, το λογισμικό πρέπει να χρησιμοποιείται με λειτουργίες.

Παραδείγματα λειτουργίας:

• Αεροπορία διαχείρισης διαφόρων συμφωνιών ομιλούντων προς πολλές με όρους του δικτύου.
• Λειτουργία εύκολης αναπαραγωγής σήμανσης με μνήμη USB.
• Λειτουργία διαχείρισης λίστας αναπαραγωγής και περιεχομένων.
• Ευέλικτη ρύθμιση προγράμματος παράδοσης ανά ώρα και ημέρα της εβδομάδας.

Εγκατάσταση της οθόνης LCD στον τοίχο

Χρήση προαιρετικής επιτοίχιας βάσης (SU-WL850 ή SU-WL450)* (δεν παρέχεται)

Προς τους πελάτες:

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της οθόνης LCD σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς:

Το σύστημα μεγάλης προβολής στην ασφάλεια της εγκατάστασης, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Οι προφύλακες εγκατάστασης επιτοίχιας βάσης

Για οδηγίες σχετικά με την εγκατάσταση της επιτοίχιας βάσης, ανατρέξτε στις Προφύλακες Εγκατάστασης (Επιτοίχια Βάση) στη σελίδα προϊόντος για το μοντέλο της οθόνης LCD σας.

—Επιτοίχια Βάση SU-WL850 —Επιτοίχια Βάση SU-WL450

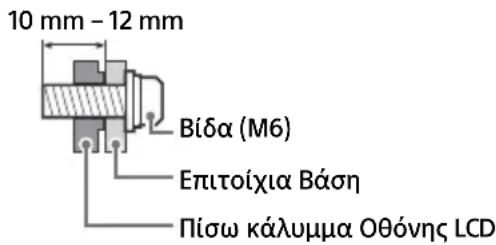

Βεβαιωθείτε ότι χρησιμοποιείτε τις βίδες που παρέχονται με την Επιτοίχια βάση όταν τοποθετείτε την Επιτοίχια βάση στην οθόνη LCD. Οι βίδες που παρέχονται έχουν σχεδιαστεί έτσι ώστε να έχουν τις διαστάσεις που υποδεικνύονται στην εικόνα, όταν τις μετράτε από την επιφάνεια στερέωσης της Επιτοίχιας βάσης. Η διάμετρος και το μήκος των βιδών διαφέρουν ανάλογα με το μοντέλο της Επιτοίχιας βάσης. Η χρήση διαφορετικών βιδών από αυτές που παρέχονται μπορεί να προκαλέσει εσωτερική ζημία στην οθόνη LCD ή μπορεί να πέσει, κλπ.

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

Φροντίστε να φυλάξετε τις βίδες που δεν χρησιμοποιείτε και τη βάση επιτραπέζιας τοποθέτησης σε ασφαλές μέρος, εφόσον είστε έτοιμοι να συνδέσετε τη βάση επιτραπέζιας τοποθέτησης. Κρατήστε τις βίδες μακριά από μικρά παιδιά. * Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα.

Χρήση της προαιρετικής εντοιχίας C Βάρος (εκτός των SU-WL850 ή SU-WL450) (δεν πρόκειται)

Το εγχειρίδιο οδηγιών αυτής της οθόνης LCD παρουσιάζει μόνο τα βήματα για την προετοιμασία της οθόνης LCD για επιτοίχια εγκατάσταση πριν από την εγκατάστασή της στον τοίχο.

Η οθόνη LCD μπορεί να στηριχθεί σε κατάλληλη επιτοίχια βάση (δεν παρέχεται). Αν η βάση επιτραπέζιας τοποθέτησης είναι συνδεδεμένη στην οθόνη LCD, ενδέχεται να πρέπει να αποσυνδέσετε την οθόνη LCD από τη βάση επιτραπέζιας τοποθέτησης. Προετοιμάστε την οθόνη LCD για την επιτοίχια βάση πριν πραγματοποιήσετε τις συνδέσεις καλωδίων.

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της οθόνης LCD σας στον τοίχο να πραγματοποιηθεί από εξουσιοδοτημένους επαγγελματίες. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

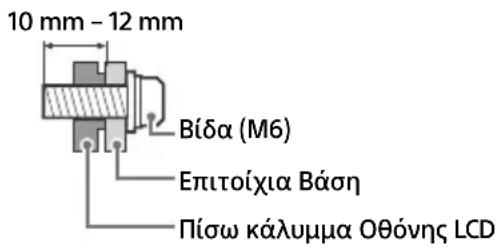

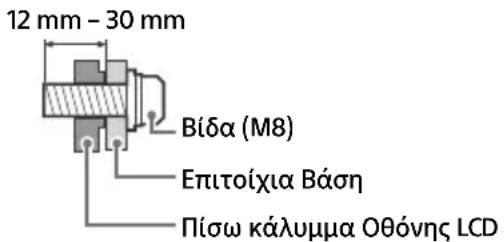

Ακολουθήστε το εγχειρίδιο οδηγιών που παρέχεται με την επιτοίχια βάση για το μοντέλο σας. Απαιτείται επαρκής εμπειρία για την εγκατάσταση αυτής της οθόνης LCD και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που υποστηρίζει το βάρος της οθόνης LCD. Οι βίδες για την εγκατάσταση της επιτοίχιας βάσης στην οθόνη LCD δεν παρέχονται. Το μήκος της βίδας για την επιτοίχια βάση διαφέρει ανάλογα με το πάχος της επιτοίχιας βάσης. Ανατρέξτε στην παρακάτω εικόνα.

FW-100BZ40J

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J

FW-32BZ30J

Αντιμετώπιση προβλημάτων

Για γενική αντιμετώπιση προβλημάτων, όπως εικόνα χωρίς ήχο, δεν υπάρχει ήχος, παγωμένη εικόνα, η οθόνη LCD δεν ανταποκρίνεται, ή δεν υπάρχει εικόνα, ακολουθήστε τα παρακάτω βήματα.

1. Επανεκκινήστε την οθόνη LCD σας πιέζοντας το κουμπί λειτουργίας στο τηλεχειριστήριο για περίπου πέντε δευτερόλεπτα. Η οθόνη LCD θα κάνει επανεκκίνηση. Αν δεν επανέλθει η οθόνη LCD σε κανονική λειτουργία, δοκιμάστε να αποσυνδέσετε το καλώδιο ρεύματος και, στη συνέχεια, πιέστε το κουμπί λειτουργίας στην οθόνη LCD και αφήστε το. Περιμένετε για δύο λεπτά, και συνδέστε το καλώδιο τροφοδοσίας. Εναλλακτικά, πιέστε το κουμπί λειτουργίας στην οθόνη LCD για περίπου 40 δευτερόλεπτα μέχρι να απενεργοποιηθεί η οθόνη LCD. 2. Ανατρέξτε στο μενού βοήθειας πιέζοντας το HELP στο τηλεχειριστήριο. 3. Συνδέστε την οθόνη LCD σας στο Internet και εκτελέστε αναβάθμιση λογισμικού. Η Sony συνιστά να διατηρείτε το λογισμικό της οθόνης LCD σας ενημερωμένο. Οι ενημερώσεις λογισμικού παρέχουν νέα χαρακτηριστικά και βελτιώσεις στην απόδοση.

Όταν αποσυνδέσετε την οθόνη LCD, η οθόνη LCD ενδέχεται να μην ανάψει αμέσως. Ακολουθήστε το κουμπί λειτουργίας στο τηλεχειριστήριο ή στην οθόνη LCD.

Χρειάζεται κάποιος χρόνος για την προετοιμασία του συστήματος. Περιμένετε ένα δευτερόλεπτο και, κατόπιν, ελέγξτε την ενδεχόμενη λειτουργία.

Το τηλεχειριστήριο δεν λειτουργεί.

• Αλλάξτε τις μπαταρίες.

Τεχνικά χαρακτηριστικά

Σύστημα

Σύστημα οθόνης: Οθόνη LCD (Οθόνη υγρών κρυστάλλων), Οπίσθιος φωτισμός LED

Έξοδος ήχου:

FW-32BZ30J: 5W + 5W

FW-100BZ40J / 75BZ30J / 65BZ30J / 55BZ30J1 /

55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J /

πρωτόκολλο IEEE 802.11a/b/g/n/ac

Bluetooth® Έκδοση 4.2

Περιοχή συχνοτήτων	ισχύς εξόδου
Aσύρματο LAN (Οθόνη LCD)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Oθόνη LCD)
2400-2483,5 MHz < 10,0 dBm

είσοδος εικόνας/είσοδος ήχου (μίνι υποδοχή)

HDMI IN 1/2/3/4 (συμβατό με HDCP 2.3)

Βίντεο (μόνο για FW-100BZ40J / 50BZ35J/

43BZ35J):

4096×2160p (50, 60 Hz)*1*2, 4096 × 2160p

(24 Hz)*1, 3840×2160p (50, 60 Hz)*2, 3840×

60 Hz), 720/24p, 576p, 480p, PC μορφές υπολογιστή

Ήχος:

Στη λειτουργία eARC (Enhanced Audio Return Channel)

Γραμμικό PCM 7,1 καναλιών: 32/44,1/

48 kHz 16 bit, Dolby Digital, Dolby Digital

Plus, DTS, Dolby TrueHD, DTS-HD MA,

Dolby Atmos, DTS:X Master Audio

Υποστηρίζεται η λειτουργία eARC

Γραμμικό PCM 5,1 καναλιών: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

Υποστηρίζεται η λειτουργία eARC

Γραμμικό PCM 7,1 καναλιών: 32/44,1/48 kHz

16 bit, Dolby Digital, Dolby Digital Plus, DTS,

Dolby TrueHD, DTS-HD MA, Dolby Atmos, DTS:X Master Audio

Υποστηρίζεται η λειτουργία ARC

Γραμμικό PCM 8 καναλιών: 48 kHz 16 bit,

Dolby Audio, Dolby Atmos, DTS

δύο καναλιών: 48 kHz 16 bit, Dolby Audio, DTS)

HDMI 4 AUDIO IN

Η θύρα USB 1 υποστηρίζει High Speed USB

(USB 2.0)

Η θύρα USB 2 υποστηρίζει Super Speed USB

(USB 3.1 Gen 1)

LAN

Σύνδεσμος 10BASE-T/100BASE-TX (Η ταχύτητα σύνδεσης ενδέχεται να διαφέρει, ανάλογα με το περιβάλλον λειτουργίας του δικτύου. Η ταχύτητα και η ποιότητα επικοινωνίας δεν είναι εγγυημένες.)

19.5 V (μόνο για FW-32BZ30J)

Είσοδος προσαρμογέα εναλλασόμενου ρεύματος

REMOTE

RS-232C, μίνι υποδοχή

Αυτή η υποδοχή προορίζεται για τη λήψη

εξωτερικών σημάτων ελέγχου.

Ισχύς, δείγμα προϊόντος και άλλα

Απαιτήσεις τροφοδοσίας Εκτός από τον προσαρμογέα ρεύματος που παρέχεται 220 V-240 V AC, 50 Hz Μόνο για τον προσαρμογέα ρεύματος που παρέχεται 19.5 V DC ή τον προσαρμογέα ρεύματος Ονομαστική τιμή: Είσοδος 220 V-240 V AC, 50 Hz

Κλάση Ενεργειακής απόδοσης*5

FW-100BZ40J:A+

FW-75BZ30J:A

FW-65BZ30J:A

FW-55BZ30J:B

FW-50BZ35J:A

FW-50BZ30J: B

FW-43BZ35J: B

FW-43BZ30J:A

FW-32BZ30J: B

Μέγεθος οθόνης (διαγωνίως) (περίπου)

FW-100BZ40J: 252,8 cm / 100 ίντσες

FW-75BZ30J: 189,3 cm / 75 ίντσες

FW-65BZ30J: 163,9 cm / 65 ίντσες

FW-55BZ30J1: 138,8 cm / 55 ίντσες

FW-55BZ30J: 138,8 cm / 55 ίντσες

FW-50BZ35J: 125,7 cm / 50 ίντσες

FW-50BZ30J: 125,7 cm / 50 ίντσες

Κατανάλωση ισχύος*5 Στη λειτουργία [Κανονικό]

FW-100BZ40J: 215 W

FW-75BZ30J: 187 W

FW-65BZ30J: 145 W

FW-55BZ30J: 123 W

FW-50BZ35J: 95 W

FW-50BZ30J: 97 W

FW-43BZ35J: 76 W

FW-43BZ30J: 64 W

FW-32BZ30J: 54 W

Ετήσια κατανάλωση ενέργειας*5*6

FW-100BZ40J: 298 kWh ανά έτος

FW-75BZ30J: 259 kWh ανά έτος

FW-65BZ30J: 201 kWh ανά έτος

FW-55BZ30J: 171 kWh ανά έτος

FW-50BZ35J: 132 kWh ανά έτος

FW-50BZ30J: 135 kWh ανά έτος

43BZ30J: 0,50 W (25 W στη λειτουργία ενημέρωσης λογισμικού/EPG)

FW-32BZ30J: 0,50 W (10 W στη λειτουργία

ενημέρωσης λογισμικού/EPG)

Ανάλυση οθόνης (οριζόντια × κατακόρυφη) (pixel)

3840 × 2160

Ονομαστική Έξοδος

500 mA (για USB 1), 900 mA (για USB 2)

Διαστάσεις (Περίπου) (π × υ × β) (cm)

με βάση επιτραπέζιας τοποθέτησης

Τυπική θέση:

FW-100BZ40J: 226,0 × 134,6 × 47,5

FW-75BZ30J: 168,6 × 104,5 × 41,0

FW-65BZ30J: 146,2 × 91,2 × 33,8

FW-55BZ30J1: 124,3 × 78,7 × 33,8

FW-55BZ30J: 124,3 × 78,7 × 33,8

FW-50BZ35J: 111,9 × 71,5 × 28,6

FW-50BZ30J: 112,6 × 71,8 × 28,6

FW-43BZ35J: 96,4 × 62,8 × 28,6

με βάση επιτραπέζιας τοποθέτησης

FW-100BZ40J: 92,6

FW-75BZ30J: 32,9

FW-65BZ30J: 22,5

FW-55BZ30J1/55BZ30J: 16,6

FW-50BZ35J: 13,3

FW-50BZ30J: 12,9

FW-43BZ35J: 10,7

FW-43BZ30J: 10,5

FW-32BZ30J: 7,7

Χώρι Βάση Επιτραπέζιας τοποθέτησης

FW-100BZ40J:88,9

FW-75BZ30J: 31,6

FW-65BZ30J:21,6

FW-55BZ30J1 / 55BZ30J: 15,7

FW-50BZ35J:12,7

FW-50BZ30J: 12,3

FW-43BZ35J: 10,2

FW-43BZ30J:10

FW-32BZ30J:7,5

Αα

Προαιρετικά εξαρτήματα

Επιτοίχια Βάση: SU-WL850 (μόνο για

FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J)

Επιτοίχια Βάση: SU-WL450 (εκτός των

FW-100BZ40J)

Μονάδα κάμερας και μικροφώνου:

FWA-CE100

Θερμοκρασία λειτουργίας: 0°C - 40°C

Υγρασία λειτουργίας: 10% - 80% σχετική υγρασία (χωρίς συμπύκνωση)

1 Όταν η είσοδος είναι 4096 × 2160p και η επιλογή [Λειτουργία ευρείας οθόνης] έχει οριστεί σε [Κανονικό], η ανάλυση προβάλλεται ως 3840 × 2160p. Για να προβληθεί ως 4096 × 2160p, ορίστε τη ρύθμιση [Λειτουργία ευρείας οθόνης] σε [Πλήρες 1] ή [Πλήρες 2]. 2 Ανατρέξτε στο μενού στην οθόνη για να ρυθμίσετε το στοιχείο [Μορφή σήματος HDMI]. 3 Μόνο για HDMI IN 3 & 4. Χρησιμοποιήστε το καλώδιο HDMI Εξαιρετικά υψηλής ταχύτητας για σύνδεση. 4 Συνδέστε το ηχείο σας στο HDMI IN 3 για να δρομολογήσετε τον ήχο της οθόνης LCD στο ηχείο σας. *5 Αυτές οι πληροφορίες προορίζονται για τις χώρες της ΕΕ στις οποίες ο σχετικός κανονισμός βασίζεται στον κανονισμό για την ενεργειακή σήμανση της ΕΕ.

^6 Κατανάλωση ενέργειας σε kWh ανά έτος, με βάση την κατανάλωση ισχύος της οθόνης LCD σε ημερήσια 4ωρη λειτουργία επί 365 ημέρες. Η πραγματική κατανάλωση ενέργειας εξαρτάται από τον τρόπο χρήσης της οθόνης LCD. *7 Η συγκεκριμένη κατανάλωση ενέργειας και η ανάλυση επιτυγχάνεται αφού η οθόνη LCD ολοκληρώσει τις απαραίτητες εσωτερικές διαδικασίες. 8 Η κατανάλωση ενέργειας σε κατάσταση αναμονής αυξάνεται, όταν η οθόνη LCD είναι συνδεδεμένη στο δίκτυο.

Σημείωση

Η διαθεσιμότητα των προαιρετικών εξαρτημάτων εξαρτάται από τη χώρα/την περιοχή/το μοντέλο της οθόνης LCD/το απόθεμα. - Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση. - Ορισμένες από τις οδηγίες που εμφανίζονται στην οθόνη μπορεί να μην ισχύουν για το μοντέλο της οθόνης LCD σας. Το δελτίο προϊόντος σε αυτό το εγχειρίδιο είναι συμμορφωμένο ΚΑΤ' ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΚΑΝΟΝΙΣΜΟ (ΕΕ) 1062/2010. Ανατρέξτε στην ιστοσελίδα του κανονισμού (ΕΕ) 2019/2013 για σχετικές πληροφορίες.

(α) Επιτοίχιο Βίντεο Κοντρόλερ Μόνιτορ

Πίνακας Ελέγχου Σήματος

1 3aigorobok 0x8C:Kepubanha
2 Kateropía 0x00 (φíκcobána)
3	Φ	Y	H	K	U	i	Я	0
4	Довкуна		0xXX (=данi X+1 6aɪt)
5	Д	a	H	i 1	0	X	X
:	:		0xXX
:	:		0xXX
X+4	Даи X 0xXX
X+5	Конtrólba syma		0xXX

(β) Βίντεο και Βι Μόνιτορ Το Κοντρόλερ

HomepeЕlementз nauseени

1 3a罗马京0x70 B寻回您

2 BiindoveiB 0x00 3abepseHo (hopmaJIbHe 3abepseHnry)

0x01:Понад лимит (HeHopmaJIbHe 3abepseHnry-пepeВицeHnry МakcIMaJIbHOrO 3NaueHnry)

0x02:Понад лимит (HeHopmaJIbHe 3abepseHnry-пepeВицeHnry MInIMaJIbHOrO 3NaueHnry)

0x03:Команда скасованa (HeHopmaJIbHe 3abepseHnry)

0x04:Пomnilka anaIizy (nomilka φорматуваня данix)

Ελέγχου Σήμα Οθόνης

Πίνακας Εντολών

Παρακάτω Παρατίθενται Παραδείγματα Εντολών Σύνδεσης RS-232C.

• Οδηγίες για την ασφαλή φύλαξη των μη χρησιμοποιούμενων εξαρτημάτων και του εξοπλισμού σε ασφαλές μέρος, μέχρι να εξοικειωθείτε με τη λειτουργία τους. Κρατήστε τα εξαρτήματα μακριά από παιδιά.

Χρήση του προαιρετικού βραχίονα και του εξαρτήματος στήριξης (εκτός των μοντέλων SU-WL850 ή SU-WL450) (δεν περιλαμβάνονται στη συσκευασία)

Η νοτιόνκη 3 εκκληνυαταυίι ζουρο ΡΚ μονίτορα οννσάχι ννσε κρον δνυ νιροτοβκί ΡΚ μονίτορα δο νοΡΟΤΟ χαστίΗΗΟΡΟ μοντακύ, περσχ ΗΙΧ νοΡΟ ΒΣΤΑΗΟΒητβ χα ΣΤΙπυ.

Το πίσω μέρος του μοχλού μπορεί να εγκατασταθεί στον τοίχο με τη βοήθεια του κατάλληλου βραχίονα στήριξης (δεν περιλαμβάνεται στον εξοπλισμό παράδοσης). Εάν το πίσω μέρος του μοχλού είναι ήδη στερεωμένο, μπορεί να χρειαστεί να αφαιρεθεί. Προετοιμάστε τον πίσω μοχλό για τη σύνδεση του βραχίονα στήριξης πριν συνδέσετε τα καλώδια.

Για την αποφυγή τραυματισμού και για λόγους ασφαλείας, η Sony συνιστά ανεπιφύλακτα η τοποθέτηση του προϊόντος σε τοίχο να γίνεται από εξειδικευμένο τεχνικό. Μην επιχειρήσετε να το τοποθετήσετε μόνοι σας.
