NAVODILA ZA UPORABO SDMS53 SONY

Prilagajanje vašega monitorja ....10

Pomikanje po meniju 10

Nastavite osvetlitve ozadja (BACKLIGHT) 11

Nastavitev kontrasta (CONTRAST) 11

Nastavitev črnega nivoja slike (BRIGHTNESS)....11

A Nastavitev ostrine slike in sredinska poravnava (SCREEN) . . . 12

Nastavitev temperature barve (COLOR) 13

γ Sprememba gama nastavitve (GAMMA) 14

↔□ Spreminjanje položaja menija (MENU POSITION)....14

Izbira jezika zaslonskega menija (LANGUAGE) ..... 14

→← Nastavljeni podatki dobijo privzete vrednosti (RESET)....14

Zapora menijev in upravljanja (MENU LOCK) ..... 14

Tehnične značilnosti .....15

Funkcija varčevanja energije....15

Zmanjševanje porabe energije (ECO način) 15

Funkcija samodejne nastavitve kakovosti slike ..... 15

Odpravljanje napak....16

Sporočila na zaslonu 16

Simptomi težav in njihovo odpravljanje 18

Samodiagnostična funkcija 20

Specifikacije .....21

• Macintosh je blagovna znamka Apple Computer, Inc., registrirana v ZDA in drugih državah.
- Windows ^® je blagovna znamka Microsoft Corporation v ZDA in drugih državah.
- IBM PC/AT in VGA sta blagovni znamki IBM Corporation iz ZDA.
- VESA in DDC ^™ sta blagovni znamki Video Electronics Standards Association.
• ENERGY STAR je v ZDA registrirana blagovna znamka.
- Adobe in Acrobat sta blagovni znamki Adobe Systems Incorporated.
- Vsa druga imena proizvodov omenjenih v tem besedilu so lahko blagovne znamke ali registrirane blagovne znamke ustreznih podjetij.
- Nadalje, «TM» in «®» v tem priročniku nista vedno omenjena.

Pozor

Opozorilo glede omrežnih priključkov

- Uporabite dobavljen napajalni kabel. Če uporabite drugi kabel, se prepričajte, da ustreza lokalnemu omrežju.

Za uporabnike v ZDA

Če ne uporabite ustreznega kabla, ta monitor ne bo ustrezal obveznim standardom FCC.

Za uporabnike v Veliki Britaniji

Če uporabljate monitor v Veliki Britaniji, se prepričajte, da uporabljate ustrezni napajalni kabel za Veliko Britanijo.

Primeri raznih vrst vtikačev

Oprema naj bo nameščena blizu lahko dostopne vtičnice.

Namestitev

Ne nameščajte in ne puščajte monitorja:

• na mestih, ki so izpostavljena izjemnim temperaturam, npr. blizu radiatorja, ogrevanja ali neposredno na soncu. Izpostavljanje monitorja izjemnim temperaturam, kot npr. v avtomobilih parkiranih neposredno na soncu ali blizu ogrevanja, lahko povzročijo deformacije ohišja ali nepravilno delovanje.
• na mestih izpostavljenih mehanskim vibracijam ali sunkom.
• v bližini opreme, ki proizvaja močna magnetna polja, kot so TV ali razni drugi gospodinjski aparati.
• na krajih, kjer so pretirane količine prahu, umazanije ali peska, npr. blizu odprtega okna ali izhoda na prosto. Če monitor začasno postavite na prosto, zagotovite ustrezno zaščito proti prahu in umazaniji v zraku. V nasprotnem primeru lahko pride do napak pri delovanju.

Rokovanje z LCD zaslonom

• Ne izpostavljajte LCD zaslona soncu, ker se zaslon lahko poškoduje. Pazite kadar postavljate zaslon v bližino okna.
• Ne pritiskajte in ne praskajte LCD zaslona. Ne postavljajte težkih predmetov na LCD zaslon. To lahko povzroči, da zaslon izgubi enotnost ali pa napake pri delovanju LCD plošče.
• Če monitor uporabljate v hladnem prostoru, se na zaslonu lahko pojavijo ostanki slike. To ni napaka v delovanju. Zaslon se vrne v normalno stanje, ko se temperatura dvigne do običajne delovne višine.
• Če je na zaslonu za dlje časa prikazana ista slika, se lahko za nekaj časa pojavijo ostanki slike. Ostanki slike počasi izginejo.
• LCD plošča se med delovanjem segreje. To ni napaka v delovanju.

Opomba glede LCD (Prikazovalnik s tekočimi kristali)

Prosimo upoštevajte, da je LCD zaslon izdelan z zelo natančno tehnologijo. Lahko se dogodi, da se na LCD zaslonu trajno pojavijo temne ali svetle točke (rdeče, modre ali zelene), nepravilni barvni ali pa svetli pasovi.

(Efektivne točke: več kot 99,99%)

Vzdrževanje

• Pred pričetkom čiščenja monitorja, iztaknite napajalni kabel iz vtičnice.
• LCD zaslon očistite z mehko krpo. Če uporabljate tekočino za čiščenje stekla, ne uporabljajte čistil, ki vsebujejo protistatične raztopine ali podobne dodatke, ker ti lahko opraskajo premaz LCD zaslona.
• Če čistite ohišje, ploščo in upravljalni del z mehko krpo, rahlo navlaženo z blago raztopino detergenta. Ne uporabljajte hrapavih blazinic, zrnatih praškov ali raztopin, kot sta alkohol in bencin.
• Ne drgnite, ne dotikajte se in ne trkajte po površini zaslona z ostrimi ali hrapavimi predmeti, kot so kemični svinčniki ali izvijači. Tak stik lahko povzroči praske na slikovni cevi.
• Upoštevajte, da se kakovost materiala ali premaza LCD zaslona lahko poslabša, če je monitor izpostavljen hlapljivim raztopinam kot so insekticidi ali pa daljšemu stiku z gumo ali polivinilnimi materiali.

Transport

• Iztaknite vse kable iz monitorja in čvrsto primite obe strani LCD zaslona ter pazite, da ga med prenašanjem ne opraskate. Če vam monitor pade iz rok, se lahko poškodujete vi ali monitor.
• Kadar transportirate monitor zaradi popravila ali dostave, uporabite originalno embalažo.

Odlaganje monitorja v odpadke

• Monitorja ne smete odložiti med druge gospodinjske odpadke.
• Fluorescenčna cev v monitorju vsebuje namreč živo srebro. Odstranitev monitorja mora biti opravljena skladno s predpisi vašega lokalnega sanitarnega organa.

Deli monitorja in elementi za nastavljanje

Glej strani v oklepajih za nadaljnje detalje.

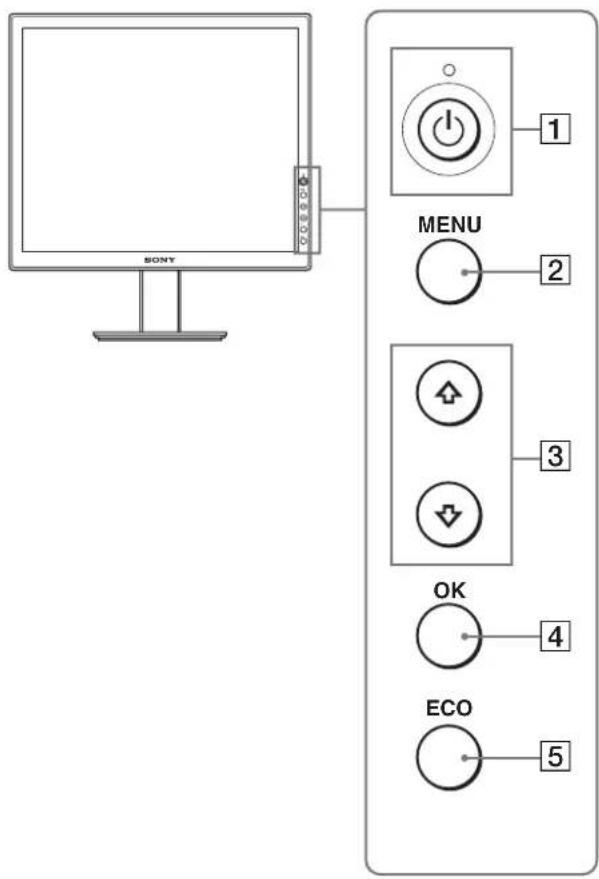

Čelna stran LCD monitorja

SONY MENU 3 OK 4 ECO 5

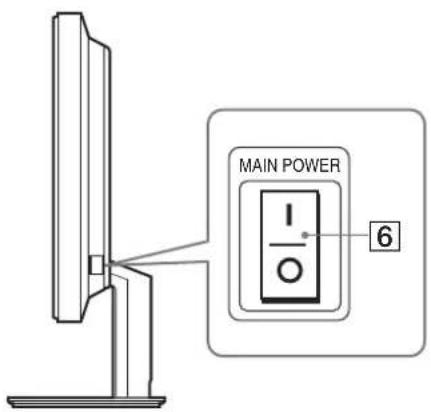

Bočni pogled na LCD monitor

MAIN POWER 6

1 ⏻ Stikalo (napajanja) ⏻ indikator (napajanja) (strani8, 15, 20) To stikalo vklopi monitor, ko ⏻ indikator (napajanja) zasveti rdeče. Za izklop monitorja ponovno pritisnite stikalo. Če ⏻ indikator (napajanja) ne sveti, pritisnite stikalo MAIN POWER (6).

2 MENU gumb (strani 10, 11) To gumb vklaplja in izklaplja monitor.

3 ↓/↑ gumbi (stran 11) Ti gumbi se uporabljajo za izbiro elementa v meniju in za nastavitve.

4 OK gumb (stran 11) Ta gumb aktivira izbrani element menija in opravi ustrezne nastavitve z uporabo ↓/↑ gumbov (3).

⑤ ECO gumb (stran 15) Ta gumb se uporablja za zmanjšanje porabe energije.

6 Stikalo MAIN POWER (stran 8) To stikalo vklaplja in izklaplja napajanje monitorja.

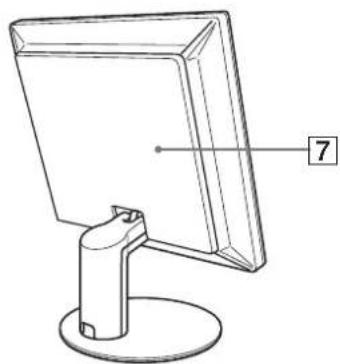

Hrbtna stran LCD monitorja

9 HD15 (RGB) vhodni konektor

Ta konektor pripelje analogne RGB signale (0,700 Vp-p, pozitivne) in sync signale.

10 Nosilec kabla (stran 8)

Ta del pritrdi kable na monitor.

Nastavitev

Preden uporabite monitor, preverite, će so v vašem kartonu naslednje stvari:

• LCD monitor
• Napajalni kabel
  • HD15-HD15 kabel za video signal
• CD-ROM (pomožni programi za Windows/Macintosh, Navodila za uporabo, etc.)
  • Garancijski list
  • Navodila za hitro nastavitev

• Ne dotikajte se nožic kabla konektorja za video signal, ker boste lahko zvili nožice.
• Preverite, će se HD15 konektor prilega, da se boste tako izognili zvijanju nožic na konektorju video signala.

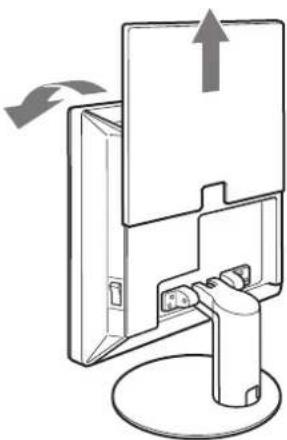

1 Zaprite pokrov hrbtišča.

2 Nagnite zaslon naprej.

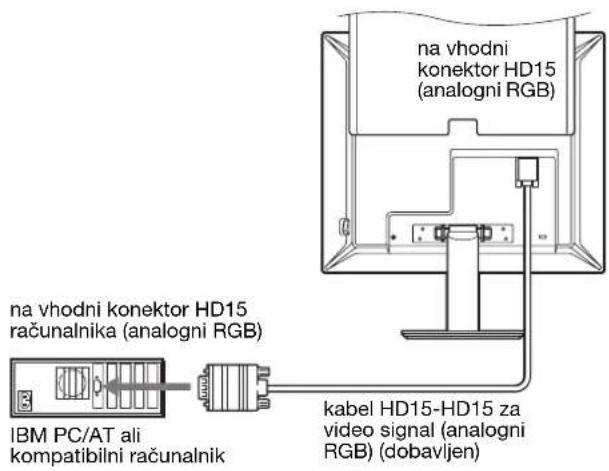

Priključite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB).

Z dobavljenim HD15-HD15 video signalnim kablom (analogni RGB), priključite računalnik na HD 15 vhodni konektor monitorja (analogni RGB).

Priključite računalnik skladno z naslednjimi ilustracijami.

■ Priključitev na IBM PC/AT ali kompatibilen računalnik

na vhodni konektor HD15 (analogni RGB) na vhodni konektor HD15 računalnika (analogni RGB) IBM PC/AT ali kompatibilni računalnik kabel HD15-HD15 za video signal (analogni RGB) (dobavljen)

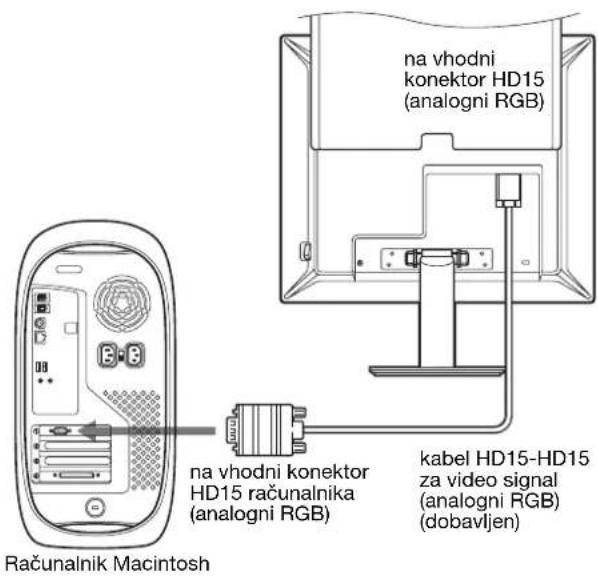

■ Priključitev na računalnik Macintosh

na vhodni konektor HD15 (analogni RGB) na vhodni konektor HD15 računalnika (analogni RGB) kabel HD15-HD15 za video signal (analogni RGB) (dobavljen) Računalnik Macintosh

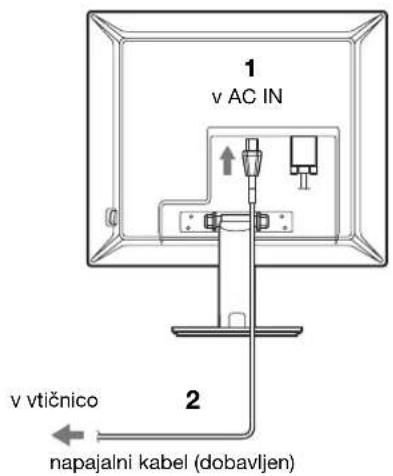

1 Čvrsto priključite dobavljeni napajalni kabel na konektor AC IN monitorja.
2 Drugi konec čvrsto priključite na omrežno vtičnico.

SDM-S53/S73

1 v AC IN v vtičnico 2 napajalni kabel (dobavljen)

1 v AC IN v vtičnico 2 napajalni kabel (dobavljen)

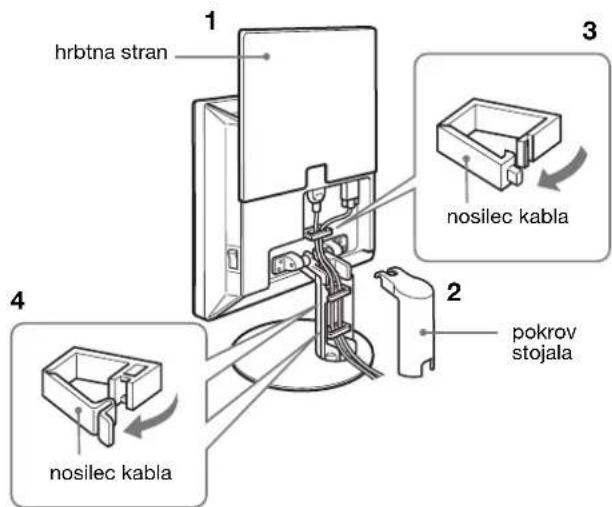

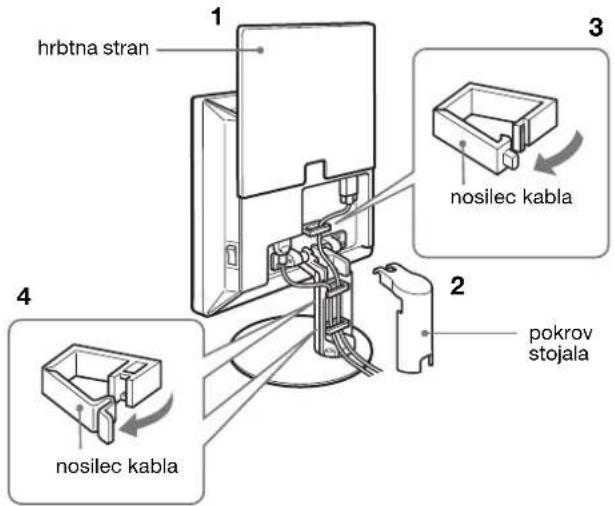

Nastavit. 3:Zavarujte kable in zaprite pokrov hrbtišča

1 Zaprite pokrov hrbtišča.
2 Odstranite pokrov stojala.
3 Z nosilcem za kabel pričvrstite napajalni kabel in video signalni kabel na omarico (SDM-S53/S73). Z nosilcem za kabel pričvrstite napajalni kabel in video signalni kabel na omarico (SDM-S93).
4 Privedite napajalni kabel in video signalni kabel na stojalo in oba kabla pritrdite s kabelskim nosilcem (SDM-S53/S73).

Privedite napajalni kabel in video signalni kabel na stojalo in oba kabla pritrdite s kabelskim nosilcem (SDM-S93).

5 Zamenjajte pokrov stojala in nato zaprite pokrov hrbtišča.

Preverite prosim, da kabli prihajajo skozi odprtino na dnu pokrova stojala za pravili položaj pokrova stojala.

SDM-S53/S73

hrbtna stran nosilec kabla pokrov stojala

Ilustracije hrbtne strani monitorja veljajo za SDM-S53. Isto velja za SDM-S73 model.

SDM-S93

hrbtna stran nosilec kabla pokrov stojala

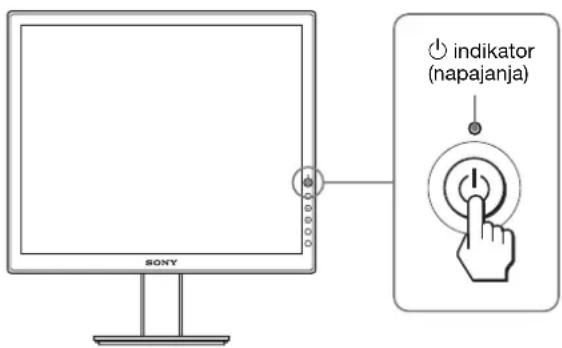

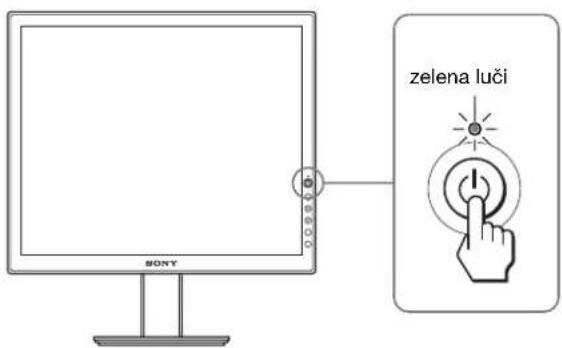

indikator (napajanja) zasveti v zeleni barvi.

zelena luči SONY

Namestitev vašega monitorja je končana. Po potrebi za nastavitev slike uporabite krmilne funkcije (stran 10).

Če se na zaslonu ne pojavi slika

• Preverite, će sta napajalni kabel in video signalni kabel pravilno priključena.
• Če se na zaslonu pojavi »NO INPUT SIGNAL«:

Računalnik je v stanju varčevanje energije. Pritisnite tipko na tipkovnici ali premaknite miško.

- Če se na zaslonu pojavi »CABLE DISCONNECTED«:

Preverite ali je video signalni kabel priključen pravilno.

- Če se na zaslonu pojavi »OUT OF RANGE«:

Priključite stari monitor. Nato nastavite računalniško grafično kartico v naslednjih območjih.

	SDM-S53 SDM-S73/S93
Horizontalna frekvenca	28 – 61 kHz	28 – 80 kHz
Vertikalna frekvenca	48 – 75 Hz	48 – 75 Hz
Ločljivost	1024 × 768 ali manj	1280 × 1024 ali manj

Za nadaljnje informacije o sporočilih na zaslonu, glej »Simptomi težav in njihovo odpravljanje« na strani 18.

Ni potrebe po dodatnih gonilnikih

Monitor je skladen z »DDC« Plug & Play standardom in samodejno zazna vse informacije o monitorju. Na računalnik ni potrebno namestiti dodatnega gonilnika.

Ko boste prvič vključili vaš računalnik, potem ko ste priklopili monitor, se na zaslonu lahko prikaže čarovnik za nastavitev. V tem primeru sledite navodilom na zaslonu. Samodejno se izbere Plug & Play monitor, tako da je možna takojšnja uporaba tega monitorja.

Vertikalna frekvenca se nastavi na 60 Hz.

Ker migetanje monitorja ni opazno, ga lahko uporabite takšnega kot je. Ni potrebno nastavljati vertikalne frekvence na kakšno posebno visoko vrednost.

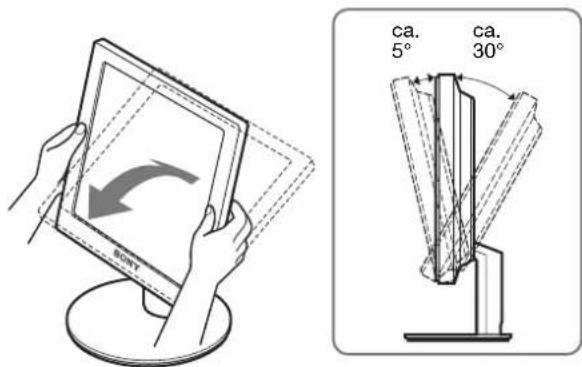

Nastavit. 5:Nastavitev naklona

Ta zaslon lahko nastavljamo med kotoma navedenima spodaj.

Primate spodnji del LCD plošče in nato nastavite kote zaslona.

Za udobno uporabo monitorja

Nastavite kot gledanja vašega monitorja glede na višino vaše mize in stola tako, da se zaslon ne blešči.

Opozorilo

Ko nastavljate naklon in višino zaslona, delajte to počasi in previdno, tako da z monitorjem ne zadenete v mizo.

Prilagajanje vašega monitorja

Pred prilagajanjem

Povežite monitor in računalnik in ju vklopite: Počakajte najmanj 30 minut preden pričnete z nastavljanjem.

Številne nastavitve lahko opravite s pomočjo menijev na zaslonu.

Pomikanje po meniju

Pritisnite gumb MENU za prikaz glavnega menija na vašem zaslonu. Glej stran 11 za dodatne informacije o uporabi gumba MENU.

MENU BACKL GHTI 100 1280 1024/60Hz x

Uporabite ↓/↑ in gumb OK za izbiro ikon v zgornji sliki glavnega menija. Prikaže se naslednji 1\~9 meni. Pritiskajte ↓ in se pomikajte po meniju navzdol, dokler se ne prikaže 9. Glej stran 11 za nadaljnje informacije o uporabi gumbov ↓/↑ in gumbovOK.

1 BACKLIGHT (stran 11)

Izberite BACKLIGHT za nastavitev osvetlitve ozadja.

BACKL GHTI 100 1280 1024/60 Hzx EX I MeHz

2 CONTRAST ① (stran 11)

Izberite CONTRAST za nastavitev kontrasta slike.

CONTRAST 100 1280 1024/60 Hz x

3 BRIGHTNESS (stran 11)

Izberite BRIGHTNESS za nastavitev osvetlitve (nivo črne barve).

BR GHTNESSI 100 1280 1024 /60 Hzx EX | (NEW)

4 SCREEN A (stran

Izberite SCREEN meni za nastavitev ostrine slike (faza/ločljivost) ali njeno sredinsko poravnavo (vodoravni/navpični pložaj).

12)

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60 Hzx EX I THEN

5 COLOR ☐ (stran 13)

Izberite COLOR meni za nastavitev temperature barve slike. Tako nastavite odtenek zaslona.

COLOR ■ 9300K 6500K USER LADJUST 1280 1024 60Hz x

6 GAMMA γ (stran 14)

Izberite GAMMA za nastavitev barvne sence slike.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x

7 MENU POSITION (stran 14)

Izberite MENU POSITION za menjavo položaja menija na zaslonu.

MENU POSITION 1280 1024 60Hz EXIT MENU

8 LANGUAGE (stran

Izberite LANGUAGE za menjavo jezika uporabljenega v menijih in sporočilih.

14)

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hz x

9 RESET (stran 14)

Vrnite vse nastavitve v izhodiščno stanje.

RESET OK CANCEL 1280 1024 60Hz

10 MENU LOCK On (stran 14)

Zaklenite upravljanje gumbov, da boste tako preprečili naključne spremembe ali vrnitev v izhodiščno stanje.

MENU LOCK ON OFF 1280 1024 60Hz x / OK EX I MENU

■ Uporabite MENU, ↓/↑ in gumbe OK

1 Prikažite glavni meni.

Za prikaz glavnega menija na vašem zaslonu, pritisnite gumb MENU.

2 Izberite meni, s katerim želite nastavljati.

Za prikaz željenega menija pritiskajte gumba ↓/↑. Pritisnite gumb OK za izbiro elementa v meniju.

■ Vrnite vse nastavitve v izhodiščno stanje.

Nastavitve lahko vrnete z uporabo menija RESET. Za več informacij o vračanju nastavitev, glejte (RESET) na strani 14.

Nastavite osvetlitve ozadja (BACKLIGHT)

Če je zaslon presvetel, nastavite osvetlitev ozadja, da bo zaslon bolje viden.

Opozorilo

3 Pritiskajte gumba ↓/↑ za izbiro visokega nivoja in pritisnite gumb OK.

- Nastavitev kontrasta (CONTRAST)

Nastavite kontrast slike.

Opozorilo

Nastavitev črnega nivoja slike (BRIGHTNESS)

Nastavite osvetlitev slike (nivo črne barve).

Opozorilo

Če se vam zdi, da funkcija samodejne nastavitve kakovosti slike tega monitorja ni popolnoma nastavila slike

lahko za trenutni vhodni signal nastavite nadaljnje samodejne nastavitve kakovosti slike. (Glej AUTO spodaj).

Če so za kakovost slike potrebne nadaljnje nastavitve lahko ročno nastavite ostrino slike (faza/ločljivost) in položaj (vodoravna/navpičen položaj).

Te nastavitve se shranijo v pomnilnik in se samodejno prikličejo, kadarkoli monitor sprejme isti vhodni signal. Te nastavitve je potrebno ponoviti, će spremenite vhodni signal po ponovni priključitvi računalnika.

■ Za trenutni vhodni signal (AUTO) nastavite nadaljnje samodejne nastavitve kakovosti slike.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ⚠ (SCREEN) ter pritisnite gumb OK.

Na zaslonu se prikaže meni SCREEN.

3 Pritiskajte gumba ↓/↑ za izbiro AUTO ter pritisnite gumb OK.

Ustrezno nastavite fazo zaslona, ločljivost ter vodoravni/navpični položaj za trenutni vhodni signal ter jih shranite.

4 Pritiskajte gumba ↓/↑ za izbiro ↩ ter pritisnite gumb OK.

Vrnite se v zaslon meni.

■ Ročno nastavite ostrino slike (PHASE/PITCH)

Ostrino slike lahko nastavite takole:

1 Nastavite ločljivost na 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) v računalniku.

2 Naložite CD-ROM.

3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec.

Za Windows

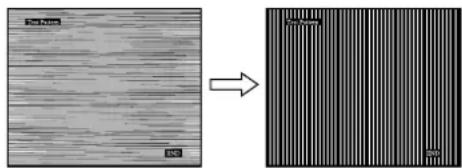

7 Pritiskajte gumba ↓/↑ tolikokrat, da so vodoravni pasovi minimalni.

Nastavljajte toliko časa, da so vodoravni pasovi minimalni.

Če se preko vsega zaslona pojavijo vodoravni pasovi, nastavite ločljivost z naslednjimi koraki:

9 Pritiskajte gumba ↓/↑ za izbiro PITCH ter pritisnite gumb OK.

Na zaslonu se prikaže meni PITCH.

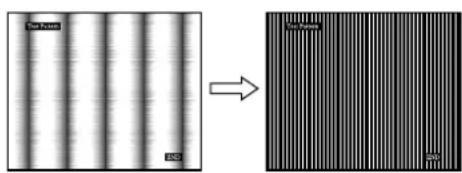

10 Pritiskajte gumba ↓/↑ tolikokrat, da izginejo navpični pasovi.

Nastavljajte toliko časa, da navpični pasovi izginejo.

11 Kliknite END na zaslonu za izklop preizkusnega vzorca.

12 Pritisnite gumb OK.

Vrnite se v meni SCREEN.

13 Pritiskajte gumba ↓/↑ za izbiro ↩ ter pritisnite gumb OK.

Vrnite se v zaslon meni.

Če slika ni na sredini zaslona, jo postavite v središče s spodaj opisanim postopkom.

1 Nastavite ločljivost na 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) v računalniku.

2 Naložite CD-ROM.

3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec.

Za Windows

7 Pritiskajte gumba ↓/↑ za središčno poravnavo preizkusnega vzorca zaslona.

8 Kliknite END za na zaslonu za izklop preizkusnega vzorca.

9 Pritisnite gumb OK.

Vrnite se v meni SCREEN.

10 Pritiskajte gumba ↓/↑ za izbiro ↩ ter pritisnite gumb OK.

Vrnite se v zaslon meni.

Nastavitev temperature barve (COLOR)

Nivo barve belega polja slike lahko izberete iz nastavitve privzete temperature barve.

Po potrebi lahko točno nastavite temperaturo barve.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ☐ (COLOR) ter pritisnite gumb OK.

3 Pritiskajte gumba ↓/↑ za izbiro »ADJUST« ter pritisnite gumb OK.

Meni za točno nastavitev temperature barve se prikaže na zaslonu.

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60Hz/

4 Pritiskajte gumba ↓/↑ za izbiro R (rdeča) ali B (modra) ter pritisnite gumb OK. Za nastavitev želene temperature barve pritiskajte gumba ↓/↑ ter nato gumb OK.

Ker ta nastavitev z dviganjem in spuščanjem R in B komponent spreminja temperaturo barve glede na G (zelena), je G komponenta fiksna.

5 Pritiskajte gumba ↓/↑ za izbiro ↩ nato pa pritisnite gumb OK.

Nova nastavitev barve se shrani v pomnilnik za USER ADJUSTMENT in se samodejno prikliče, ko je izbran USER.

Na zaslonu se prikaže glavni meni.

γ Sprememba gama nastavitve (GAMMA)

Združite lahko barvno senco slike na zaslonu z izvirno barvno senco slike.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro γ (GAMMA) ter pritisnite gumb OK.

Na zaslonu se prikaže meni GAMMA.

3 Za izbiro željenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

Spreminjanje položaja menija (MENU POSITION)

Položaj menija na zaslonu lahko spremenite, će vam zastira sliko na zaslonu.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ☐ (MENU POSITION) ter pritisnite gumb OK.

Na zaslonu se prikaže meni MENU POSITION.

3 Za izbiro željenega položaja pritiskajte gumba ↓/↑ nato pa gumb OK.

Ko se prikaže meni, lahko izberete enega od 9 položajev.

A Izbira jezika zaslonskega menija (LANGUAGE)

Lahko spremenite jezik, ki ga uporabljate v menijih ali sporočilih prikazanih na tem monitorju.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro ☑ (LANGUAGE) ter pritisnite gumb OK.

Na zaslonu se prikaže meni LANGUAGE.

3 Pritiskajte gumba ↓/↑ za izbiro jezika ter pritisnite gumb OK.

• ENGLISH: angleško
• FRANÇAIS: francosko
• DEUTSCH: nemško
• E S P A ÑOL: špansko
• ITALIANO: italijansko
• NEDERLANDS: nizozemsko
• SVENSKA: švedsko
• :РУБСКИЙ
• :日本語sko
• :kitajsko

→•← Nastavljeni podatki dobijo privzete vrednosti (RESET)

Vrnite vse nastavitve v izhodiščno stanje.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro →← (RESET) ter pritisnite gumb OK.

Na zaslonu se prikaže meni RESET.

3 Za izbiro želenega načina pritiskajte gumba ↓/↑ nato pa gumb OK.

- OK: Za vrnitev vseh nastavitvenih podatkov v privzete vrednosti. Upoštevajte, da se nastavitev (LANGUAGE) po tej metodi ne vrne v izhodiščno stanje.

- CANCEL: Preklic vrnitve izhodiščnih podatkov in povratek v glavni meni.

Oπ Zapora menijev in upravljanja (MENU LOCK)

Zaklenite upravljanje gumbov, da boste tako preprečili naključne spremembe ali vrnitev v izhodiščno stanje.

1 Pritisnite gumb MENU.

Na zaslonu se prikaže glavni meni.

2 Pritiskajte gumba ↓/↑ za izbiro Oπ (MENU LOCK) ter pritisnite gumb OK.

Na zaslonu se prikaže meni MENU LOCK.

3 Pritiskajte gumba ↓/↑ za izbiro ON ali OFF ter pritisnite gumb OK.

- ON: Deluje samo ⏻ (napajalno) stikalo. Če poizkusite kakšno drugo funkcijo, se na zaslonu prikaže ikona ⓄMENU LOCK).

- OFF: Nastavite (MENU LOCK) na izklop. Če je bila » postavljena v ON, je ob pritisku na gumb MENU, » inbrana samodejno.

Tehnične značilnosti

Funkcija varčevanja energije

Ta monitor izpolnjuje priporočila za varčevanje energije določenih s strani VESA, ENERGY STAR in NUTEK. Če je monitor priključen na računalnik ali grafično kartico, ki je skladna z DPMS (Display Power Management Signaling), bo monitor samodejno zmanjšal porabo energije, kot je prikazano spodaj.

SDM-S53

Načinnapajanja	Poraba energije	indikator(napajanja)
normalnodelovanje	25 W (maks.) zelena
aktivnaizklopljena*(globokospanje)**	1 W (maks.) oranžna
napajanjeizklopljeno	1 W (maks.) rdeča
glavni izklop 0 W izklop

SDM-S73

Načinnapajanja	Poraba energije ⏻ indikator(napajanja)
normalnodelovanje	45 W (maks.) zelena
aktivnaizklopljena*(globokospanjc)**	1 W (maks.) oranžna
napajanjeizklopljeno	1 W (maks.) rdeča
glavni izklop 0 W izklop

SDM-S93

Načinnapajanja	Poraba energije	indikator(napajanja)
normalnodelovanje	50 W (maks.) zelena
aktivnaizklopljena*(globokospanje)**	1 W (maks.) oranžna
napajanjeizklopljeno	1 W (maks.) rdeča
glavni izklop 0 W izklop

* Ko vaš računalnik vstopi v način »aktivno izklopljen«, je vhodni signal prekinjen in na zaslonu se pojavi sporočilo NO INPUT SIGNAL. Po 5 sekundah monitor vstopi v način varčevanja energije.

** »globoko spanje« je način varčevanja energije določen s strani Environmental Protection Agency.

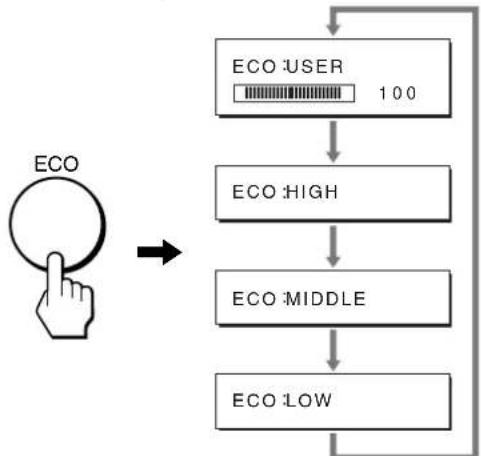

Zmanjševanje porabe energije (ECO način)

Če pritiskate na ECO gumb na sprednji strani monitorja, lahko izberete osvetljenost zaslona.

Vsak način se prikaže na zaslonu in osvetlitev zaslona se zmanjša glede na način. Meni po 5 s samodejno izgine. Osvetljenost zaslona in poraba energije se zmanjšata, će se način spremeni iz HIGH v MIDDLE in LOW.

Privzeta nastavitev osvetlitve zaslona je »USER«. Če izberete »USER«, lahko nastavite nivo ozadja s pritiskanjem na gumba ↓/↑, enako kot će z menija izberete BACKLIGHT.

OPOZORILO

Samo kadar je način ECO nastavljen na »USER«, so na razpolago elementi BACKLIGHT, CONTRAST in BRIGHTNESS iz menija (stran 11).

Funkcija samodejne nastavitve kakovosti slike

Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/ločljivost) in zagotovi, da se na zaslonu pojavi jasna slika.

Tovarniška nastavitev

Ko monitor sprejme vhodni signal, samodejno uskladi signal na enega od tovarniško nastavljenih načinov, shranjenega v pomnilniku monitorja in tako zagotovi visoko kakovostno sliko na sredini zaslona. Če vhodni signal ustreza tovarniško nastavljenemu, se slika z ustreznimi izhodiščnimi nastavitvami samodejno pojavi na zaslonu.

(nadaljevanje)

Vhodni signali ne ustrezajo tistim iz tovarniške nastavitve

Ko monitor sprejme vhodni signal, ki se ne ujema s tovarniško nastavljenimi načini, se aktivira funkcija samodejne nastavitve kakovosti slike tega monitorja in zagotovi, da se na zaslonu vedno pojavi jasna slika (v naslednjih frekvenčnih področjih monitorja):

Horizontalna frekvenca: 28–61 kHz (SDM-S53)

Ko monitor prvič sprejme vhodne signale, ki ne ustrezajo tovarniško nastavljenim načinom, lahko monitor potrebuje več časa za prikaz slike na zaslonu kot običajno. Podatki za nastavitev so samodejno shranjeni v pomnilnik, tako da bo monitor naslednjič deloval na enak način, kot će monitor sprejme signal, ki ustreza tovarniško nastavljenemu načinu.

Ročne nastavitve faze, ločljivosti in položaja slike

Za nekatere vhodne signale funkcija samodejne nastavitve kakovosti tega monitorja ne nastavi položaja slike, faze in ločljivosti. V tem primeru lahko ročno nastavite te prilagoditve (stran 12). Če ročno nastavite te prilagoditve, se shranijo v pomnilniku pod uporabniškim načinom in se samodejno prikličejo, ko monitor sprejme enake vhodne signale.

Opozorilo

Ko je aktivirana funkcija samodejne nastavitve kakovosti slike, deluje le ⏻ (napajalno) stikalo.

Morda bo slika v tem trenutku migetala, vendar to ni motnja. Preprosto počakajte nekaj trenutkov, dokler se nastavitev ne zaključi.

Odpravljanje napak

Preden vzpostavite stik s tehnično pomočjo, si oglejte to poglavje.

Sporočila na zaslonu

V primeru težav z vhodnim signalom, se na zaslonu prikaže eno od naslednjih sporočil. Za rešitev problema glej »Simptomi težav in njihovo odpravljanje« na strani 18.

Če se na zaslonu pojavi »OUT OF RANGE«

to pomeni, da monitor ne podpira vhodnega signala. Preverite naslednje elemente.

Za natančnejše informacije o sporočilih na zaslonu glej »Simptomi težav in njihovo odpravljanje« na strani 18.

Če se prikaže »xxx.x kHz/xxx Hz«

to pomeni, da monitor ne podpira horizontalne ali vertikalne frekvence.

Slike prikazujejo horizontalne in vertikalne frekvence trenutnega vhodnega signala.

INFORMATNO OUT OF RANGE xxxx.xkHz/xxxxz

Če se prikaže »RESOLUTION > 1024 × 768« (SDM-S53)

to pomeni, da specifikacija monitorja ne podpira resolucije (1024 × 786 ali manj).

Če se prikaže »RESOLUTION > 1280 × 1024« (SDM-S73/S93)

to pomeni, da specifikacija monitorja ne podpira resolucije (1280 × 1024 ali manj).

INFORMATNO OUT OF RANGE RESOLUTION > 1280X1024

Če se na zaslonu prikaže »NO INPUT SIGNAL«

to pomeni, da na vhodu ni signala.

INFORMATION NO INPUT SIGNAL GO TO POWER SAVE

»GO TO POWER SAVE«

Monitor bo v cca. 5 s po prikazu sporočila vstopil v stanje varčevanje energije.

Če se na zaslonu pojavi »CABLE DISCONNECTED«

to pomeni, da je bil kabel odstranjen.

Simptomi težav in njihovo odpravljanje

Če se problem pojavi kot rezultat priključitve računalnika ali druge opreme, poglejte v navodila priključenega računalnika/opreme.

Uporabite samodiagnostično funkcijo (stran 20), će naslednja navodila ne pomagajo pri rešitvi problema.

Simptom Preverite naslednje elemente
Ni slike
Če ⏻ indikator (napajanja) ne sveti ali će ⏻ se indikator (napajanja) ne prižge, ko je vklopljeno ⏻ stikalo (napajanja),	• preverite ali je napajalni kabel priključen pravilno.• preverite ali je stikalo MAIN POWER na monitorju vklopljeno (stran 8).
Če se ⏻ indikator (vklopa) prižge rdeče.	• preverite, da je ⏻ (vklopno) stikalo vključeno.
Če ⏻ indikator (napajanja) sveti zeleno ali utripa oranžno,	• uporabite samodiagnostično funkcijo (stran 20).
Če se na zaslonu pojavi CABLE DISCONNECTED,	• preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 6).• preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.• Priključen je video kabel, ki ni bil dobavljen v naši pošiljki. Če priključite video signalni kabel, ki ga nismo dobavili mi, se lahko na zaslonu pojavi sporočilo CABLE DISCONNECTED. To ni napaka v delovanju.
Če se na zaslonu pojavi NO INPUT SIGNAL ali če ⏻ indikator (napajanja) sveti oranžno ali utripa zeleno in oranžno,	• preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 6).• preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.■ Probleme povzroča priključení računalnik ali druga oprema in ne monitor• Računalnik je v načinu varčevanje energije. Pritisnite tipko na tipkovnici ali prcmaknite miško.• Preverite, da je grafična kartica pravilno vstavljena v računalnik.• Preverite ali je računalnik vklopljen.• Ponovno zaženite računalnik.
Če se na zaslonu pojavi OUT OF RANGE (stran 16),	■ Probleme povzroča priključení računalnik ali druga oprema in ne monitor• Preverite ali je frekvenčno področje znotraj frekvenčnega področja monitorja. Če ste nadomestili stari monitor s tem monitorjem, ponovno priključite stari monitor in nastavite računalniško grafično kartico v naslednjih obsegih: Horizontalno: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Vertikalno: 48 – 75 HzLočljivost: 1024 × 768 ali manj (SDM-S53), 1280 × 1024 ali manj (SDM-S73/S93)
Če uporabljate program Windows,	• Če ste stari monitor nadomestili s tem monitorjem, priključite stari monitor in naredite naslednje: Izberite »SONY« s seznama »Proizvajalci« in izberite »SDM-S53,« »SDM-S73« ali »SDM-S93« s seznama »Modeli« v zaslonu za izbiro Windows naprav. Če se »SDM-X53, SDM-X73 ali SDM-X93« ne pojavijo v seznamu »Modeli«, poskusite »Plug & Play.«
Če uporabljate sistem Macintosh,	• ko priključite računalnik Macintosh, po potrebi uporabite adapter (ni dobavljen). Priključite adapter na računalnik precj, preden priključite videosignalni kabel.
Slika migeta, se odbija, niha ali je popačena	• Nastavite ločljivost in fazo (stran 12).• Ločite in odstranite kakršenkoli potencialni vire električnih ali magnetnih polj, kot so monitorji, laserski tiskalniki, ventilatorji, fluorescentne luči ali TV.• Poskusite vtakniti monitor v drugo omrežno vtičnico, po možnosti v drugem tokokrogu.■ Probleme povzroča priključení računalnik ali druga oprema in ne monitor• Poglejte v priročnik vaše grafične kartice, kako je potrebno nastaviti monitor.• Potrdite, da monitor podpira grafični način (VESA, Macintosh 19" Color itd.) in frekvenco izhodnega signala. Tudi če je frekvenca v pravilnem področju, imajo nekatere grafične kartice preozek sinhronizacijski impulz, da bi pravilno sinhroniziral monitor.• Nastavite osveževanje računalnika (vertikalno frekvenco) tako, da dobite najboljšo možno sliko.
Slika ni ostra • Nastavite osvetlitev in kontrast (stran 11).• Nastavite ločljivost in fazo (stran 12).■ Probleme povzroča priključeni računalnik ali druga oprema in ne monitor• Nastavite na vašem računalniku ločljivost na 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93).
Slika ima sence	• Odstranite kabelske podaljške za video kable in/ali video stikalne omarice.• Preverite ali so vsi konektorji trdno v svojih vtičnicah.
Slika ni v sredini oz. ni pravilne velikosti	• Nastavite ločljivost in fazo (stran 12).• Nastavite položaj slike (stran 13). Upoštevajte, da nekateri video načini ne zapolnijo zaslona do vogalov.
Slika je premajhna	■ Probleme povzroča priključeni računalnik ali druga oprema in ne monitor• Nastavite na vašem računalniku ločljivost na 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93).
Slika je temna. • Nastavite osvetlitev ozadja (stran 11).• Nastavite osvetlitev (stran 11).• Nastavite gamo z uporabo »Gamma« (stran 14).• Monitor potrebuje po vklopu nekaj minut, da zaslon postane svetel.• Zaslon lahko potemni, odvisno od izbranega ECO načina.
Na zaslonu je viden valovit ali elipsasti vzorec	• Nastavite ločljivost in fazo (stran 12).
Barva ni enotna • Nastavite ločljivost in fazo (stran 12).
Bela barva ne izgleda belo	• Nastavite temperaturo barve (stran 13).
Gumbi monitorja ne delujejo (● pojavi na zaslonu)	• Če je »MENU LOCK« nastavljen na ON, ga nastavite v OFF (stran 14).
Monitor se po določenem času izključi	■Problemi, ki jih povzroči priključeni računalnik ali druga oprema• Izključite funkcijo varčevanje energije v računalniku.
Po izklopu omrežne napetosti, ⏻ indikator (napajanja) ostane za trenutek svetel.	• Ko je omrežna napetost vklopljena, pa ⏻ indikator (napajanja) ni pritisnjen ali ko je monitor v načinu varčevanja energije, je možno, da se ⏻ indikator (napajanja) ne izklopi takoj, ko izklopite stikalo MAIN POWER. To ni napaka v delovanju.

(nadaljevanje)

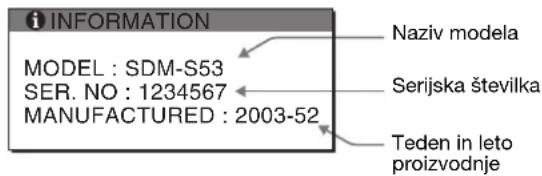

Ko monitor sprejema video signal, pritisnite in držite gumb MENU za več kot 5 sekund, dokler se ne pojavi informacijsko okno.

S ponovnim pritiskom na gumb MENU okno izgine.

MENU

Primer

i INFORMATION MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Naziv modela Serijska številka Teden in leto proizvodnje

Če ne morete odpraviti problema, pokličite pooblaščenega prodajalca SONY opreme in mu posredujte naslednje informacije:

• Naziv modela: SDM-S53 ali SDM-S73 ali SDM-S93
• Serijska številka
• Natančen opis težave
• Datum nakupa
• Naziv in technični podatki vašega računalnika in grafične kartice

Samodiagnostična funkcija

Ta monitor je opremljen s samodiagnostično funkcijo. Če nastopi problem z vašim monitorjem ali računalnikom, bo zaslon postal temen in ⏻ indikator (napajanja) bo svetil zeleno ali utripal oranžno. Če ⏻ indikator (napajanja) sveti oranžno, je računalnik v stanju varčevanja energije. Pritisnite tipko na tipkovnici ali premaknite miško.

SONY indikator (napajanja)

Če slika izgine z zaslona, ⏻ indikator (napajanja) sveti zeleno.

1 Izklopite ⏻ (napajalno) stikalo in ločite video signalne kable od monitorja.

2 Vključite monitor s pritiskom na ⏻ (napajalno) stikalo.

Če se pojavijo vsi barvni pasovi (bel, rdeč, zelen, moder), monitor deluje pravilno. Ponovno priključite video signalne kable in preverite pogoje v vašem računalniku. Če se barvni pasovi ne pojavijo, potem je napaka verjetno v monitorju. Obvestite vašega pooblaščenega prodajalca SONY opreme o stanju vašega monitorja.

Če slika izgine z zaslona, ⏻ indikator (napajanja) utripa oranžno.

Dvakrat pritisnite ⏻ (napajalno) stikalo in s tem vklopite in izklopite monitor.

Če ⏻ indikator (napajanja) sveti zeleno, monitor pravilno deluje.

Če ⏻ indikator (napajanja) mirno utripa, obstaja potencialna možnost napake v monitorju. Preštejte število sekund med utripanjem oranžnega ⏻ indikatorja (napajanja) in obvestite vašega prodajalca SONY opreme o stanju monitorja. Zapišite si naziv modela in serijsko številko monitorja. Ravno tako si zapišite znamko in model vašega računalnika in grafične kartice.

Specifikacije

SDM-S53

LCD panel Vrsta panela: a-Si TFT z aktivno

matriko

Oblika vhodnega signala Delovna frekvenca RGB*

Horizontalna: 28 – 61 kHz

Vertikalna: 48 – 75 Hz

Ločljivost Horizontalna: Maks. 1024 točk

Vertikalna: Maks.768 vrstic

Nivo vhodnega signala RGB video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal

TTL nivo, 2,2 kΩ,

pozitiven ali negativen

(Ločen horizontalen in

vertikalen ali kompozitni sync)

0,3 Vp-p, 75 Ω, negativen

(Sync na zeleni)

Napajanje 100 – 240 V, 50 – 60 Hz,

Maks. 0,6 A

Porabljena moč Maks. 25 W

Delovna temperatura 5 – 35 °C

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

Oblika vhodnega signala Delovna frekvenca RGB*

Horizontalna: 28 – 80 kHz

Vertikalna: 48 – 75 Hz

Ločljivost Horizontalna: Maks. 1280 točk

Vertikalna: Maks.1024 vrstic

Nivo vhodnega signala RGB video signal

0,7 Vp-p, 75 Ω, pozitiven

SYNC signal

TTL nivo, 2,2 kΩ,

pozitiven ali negativen

(Ločen horizontalen in

vertikalen ali kompozitni sync)

0,3 Vp-p, 75 Ω, negativen

(Sync na zeleni)

Napajanje 100 - 240 V, 50 - 60 Hz,

Maks. 1,0 A

Porabljena moč Maks. 45 W (SDM-S73)

Maks. 50 W (SDM-S93)

Delovna temperatura 5 – 35 °C

Dimenzije (širina/višina/globina)

Zaslon (pokončen):

* Priporočeni horizontalni in vertikalni časovni pogoji

• Sirina horizontalnega delovnega signala mora biti večja od 4,8% od skupnega horizontalnega časa ali 0,8 μs, kar koli je daljše.
• Horizontalna širina brisanja naj bo več kot 2,5 µs.
• Vertikalna širina brisanja naj bo več kot 450 µs.

Oblikovanje in specifikacije so predmet sprememb brez obvestila.

TCO'99 Eco-document
