GEBRUIKSAANWIJZING SDMS53 SONY

Voorzorgsmaatregelen 4

Onderdelen en bedieningselementen....5

Instelling....6

Instelling 1: De videosignaalkabels aansluiten ..... 6

Instelling 2: Het netsnoer aansluiten....7

Instelling 3: De snoeren bevestigen en de achterklep sluiten. . . . . 8

Instelling 4: De monitor en de computer aanzetten .....8

Instelling 5: De hellingshoek aanpassen. 9

De monitor instellen ....10

Het menu gebruiken 10

De achtergrondverlichting aanpassen (BACKLIGHT) ..... 11

① Het contrast aanpassen (CONTRAST) 11

Het zwartniveau van een beeld aanpassen (HELDERHEID) .. 11

De scherpte en centrering van het beeld aanpassen (SCHERM) 12

De kleurtemperatuur aanpassen (KLEUREN)....13

De gamma-instelling wijzigen (GAMMA). 14

De menupositie wijzigen (POSITIE MENU) 14

A De taal van het menuscherm selecteren (LANGUAGE) ..... 14

→← De aangepaste gegevens terugzetten naar de standaardwaarden (RESET)....14

On De menu's en bedieningselementen vergrendelen (TOETSEN SLOT) 14

Stroomspaarfunctie....15

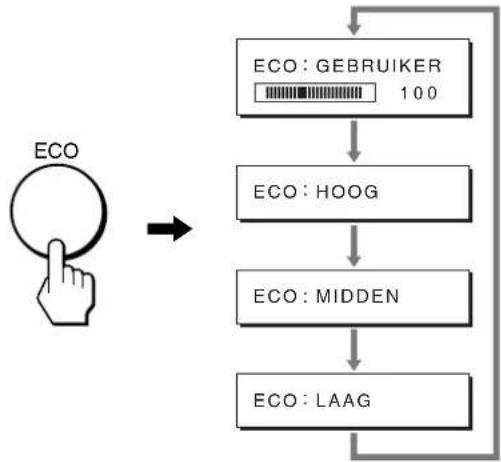

Het stroomverbruik verminderen (ECO modus) 15

Functie voor automatisch aanpassen van de beeldkwaliteit. . . . . 15

Problemen oplossen....16

Schermberichten....16

Problemen en oplossingen....18

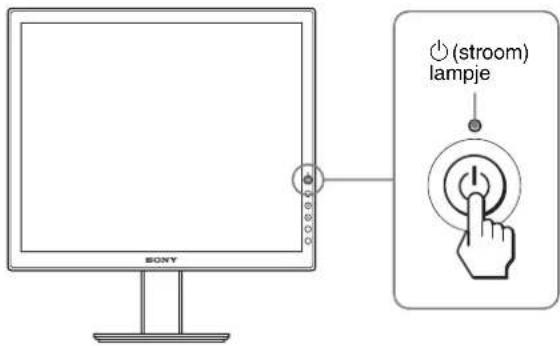

Zelfdiagnosefunctie....20

Voorzorgsmaatregelen

Waarschuwing over voedingsaansluitingen

- Gebruik het bijgeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u controleren of dit compatibel is met de lokale stroomvoorziening.

Voor klanten in de Verenigde Staten

Als u niet het juiste snoer gebruikt, voldoet de monitor niet aan de voorgeschreven FCC-normen.

Voor klanten in het Verenigd Koninkrijk

Als u de monitor gebruikt in het Verenigd Koninkrijk, moet u het juiste netsnoer voor het Verenigd Koninkrijk gebruiken.

Voorbeeld van stekkertypen

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een gemakkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Installeer of plaats de monitor niet:

• op plaatsen waar deze wordt blootgesteld aan hoge temperaturen, bijvoorbeeld in de buurt van een verwarming, een heteluchtblazer of in direct zonlicht. Als de monitor aan extreem hoge temperaturen wordt blootgesteld, zoals in een auto die in direct zonlicht staat geparkeerd of in de buurt van een heteluchtblazer, kan de behuizing vervormen en de werking verstoren;
• op plaatsen waar deze wordt blootgesteld aan mechanische trillingen of schokken;
• in de buurt van apparatuur die een sterk magnetisch veld produceert, zoals een televisie of verscheidene andere huishoudelijke apparaten;
• op plaatsen waar deze wordt blootgesteld aan veel stof, vuil of zand, bijvoorbeeld in de buurt van een open raam of een buitendeur. Als u de monitor tijdelijk buiten plaatst, moet u de juiste voorzorgsmaatregelen treffen ter bescherming tegen stof en vuil in de lucht. Als u dit niet doct, kan het toestel onherstelbaar worden beschadigd.

Behandeling van het LCD-scherm

• Laat het LCD-scherm niet in de zon staan om beschadiging te voorkomen. Wees voorzichtig als u de monitor in de buurt van een raam plaatst.
• Druk en kras niet op het LCD-scherm. Plaats geen zware voorwerpen op het LCD-scherm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-scherm defect raken.
• Als u de monitor gebruikt in een koude omgeving, kunnen er nabeelden op het scherm verschijnen. Dit duidt niet op een storing. Het scherm wordt weer normaal als de temperatuur een normaal werkingsniveau bereikt.
• Als een stilstaand beeld lange tijd wordt weergegeven, kan er enige tijd een nabeeld zichtbaar zijn. Dit nabeeld verdwijnt na verloop van tijd.
• Het LCD-scherm wordt warm tijdens gebruik. Dit duidt niet op een storing.

Opmerking over het LCD-scherm (Liquid Crystal Display)

Het LCD-scherm is vervaardigd met precisietechnologie. Op het LCD-scherm kunnen echter doorlopend donkere of heldere (rood, blauw of groen) lichtpuntjes zichtbaar zijn. Bovendien kunnen ongewone gekleurde strepen of helderheid op het LCD-scherm worden weergegeven. Dit is normaal en duidt niet op storing.

(Effectieve beeldpunten: meer dan 99,99%)

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor reinigt.
• Reinig het LCD-scherm met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat omdat de coating van het LCD-scherm hierdoor kan worden beschadigd.
• Reinig de behuizing, het paneel en de bedieningselementen met een zachte doek die is bevochtigd met een zacht zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of benzine.
• Wrijf, druk of tik niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraaier. Hierdoor kan de beeldbuis worden beschadigd.
• Houd er rekening mee dat het materiaal of de coating van het LCD-scherm kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals insecticide, of door langdurig contact met rubber of vinyl.

Vervoer

• Koppel alle kabels los van de monitor en pak het LCD-scherm met beide handen vast om het te vervoeren. Let er hierbij op dat u het scherm niet krast. Als u de monitor laat vallen, kunt u gewond raken of kan de monitor worden beschadigd.
• Als u deze monitor moet vervoeren voor reparatie of verzending, moet u de oorspronkelijke doos en verpakkingsmaterialen gebruiken.

De monitor afvoeren

• Gooi de monitor niet weg met gewoon huishoudelijk afval.
• De fluorescerende buis in de monitor bevat kwik. Deze monitor moet worden afgevoerd in overeenstemming met de plaatselijke voorschriften voor afvalverwerking.

Onderdelen en bedieningselementen

Zie de pagina's tussen haakjes voor meer informatie.

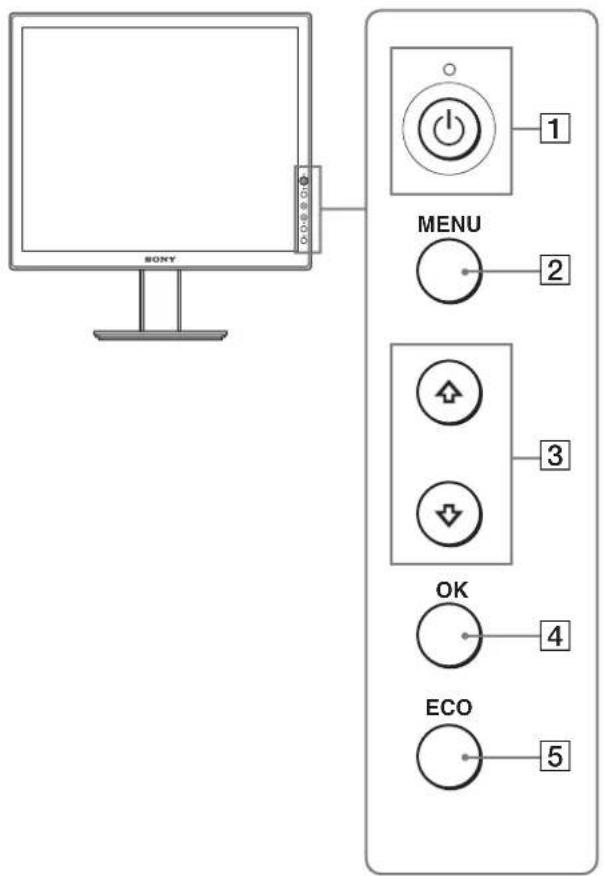

Voorkant van het LCD-scherm

SONY MENU 3 OK 4 ECO 5

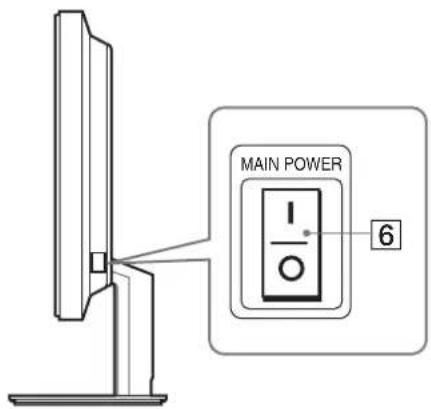

Zijkant van het LCD-scherm

MAIN POWER 6

1 ⏻ (stroom) schakelaar en ⏻ (stroom) lampje (pagina's 8, 15, 20)

Deze schakelaar zet de monitor aan wanneer de ⏻ (stroom) lampje rood oplicht. Druk nogmaals op deze schakelaar om de monitor uit te zetten.

Druk op de MAIN POWER schakelaar (6) wanneer de ⏻ (stroom) lampje niet oplicht.

②MENU toets (pagina's 10, 11)

Met deze toets wordt het menuscherm in- en uitgeschakeld.

3 ↓/↑ toetsen (pagina 11)

Met deze toetsen kunt u de menuonderdelen selecteren en wijzigingen maken.

4 OK toets (pagina 11)

Met deze toets activeert u het geselecteerde menuonderdeel en de wijzigingen die zijn gemaakt met de ↓/↑ toetsen (3).

5 ECO toets (pagina 15)

Met deze toets kunt u het stroomverbruik beperken.

6 MAIN POWER schakelaar (pagina 8)

Met deze schakelaar wordt de monitor in- en uitgeschakeld.

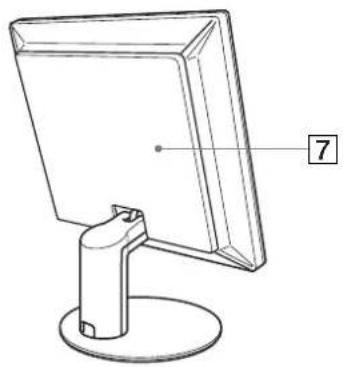

Achterkant van het LCD-scherm

Verwijder deze klep om kabels of snoeren aan te sluiten.

(wordt vervolgd)

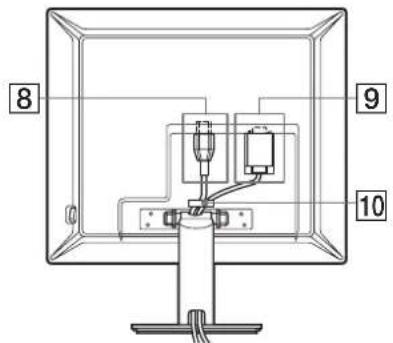

SDM-S53/S73

8 9 10

In deze afbeelding van de achterkant van de monitor wordt de SDM-S53 getoond.

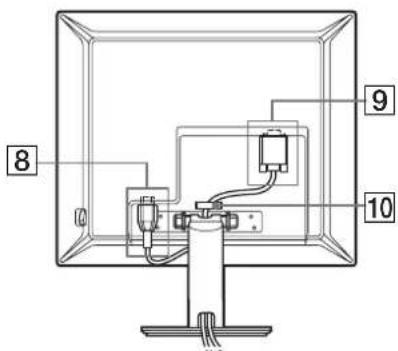

SDM-S93

8 9 10

8 AC IN aansluiting (pagina 7)

Hierop sluit u het netsnoer aan (meegeleverd).

9 HD15 (RGB) ingang

Via deze aansluiting worden analoog RGB-videosignalen (0,700 Vp-p, positief) en synchronisatiesignalen ingevoerd.

10 Kabelhouder (pagina 8)

Met dit onderdeel kunt u kabels en snoeren bevestigen aan het scherm.

Instelling

Voordat u de monitor in gebruik neemt, moet u controleren of de verpakking de volgende onderdelen bevat:

• LCD - s ch er m
- Netsnoer
• HD15-HD15-videosignaalkabel
- CD-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
• Garantiekaart
• Installatiehandleiding

Instelling 1: De videosignaalkabels aansluiten

Zet de monitor en de computer uit voordat u deze aansluit.

Opmerkingen

• Raak de pinnen van de videosignaalkabel niet aan omdat deze hierdoor kunnen verbuigen.
• Controleer de uitlijning van de HD15 aansluiting om te voorkomen dat de pinnen van de videosignaalkabel worden verbogen.

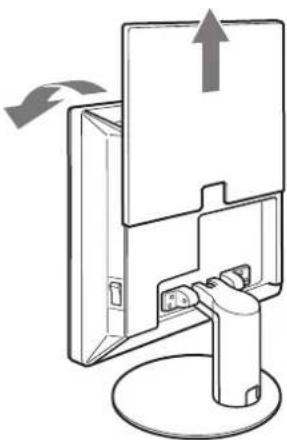

1 Schuif de achterklep omhoog.

2 Laat het beeldscherm naar voren hellen.

Een computer aansluiten die is voorzien van een HD15 uitgang (analoog RGB)

Gebruik de bijgeleverde HD15-HD15-videosignaalkabel (analoog RGB) om de computer aan te sluiten op de HD15-ingang van de monitor (analoog RGB).

Sluit de computer aan zoals hieronder wordt afgebeeld.

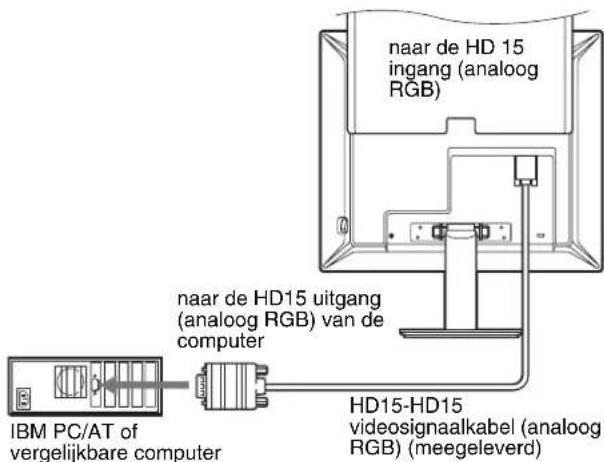

■ Aansluiting op een IBM PC/AT of vergelijkbare computer

naar de HD 15 ingang (analoog RGB) naar de HD15 uitgang (analoog RGB) van de computer IBM PC/AT of vergelijkbare computer HD15-HD15 videosignaalkabel (analoog RGB) (meegeleverd)

■ Aansluiten op een Macintosh-computer

naar de HD 15 ingang (analoog RGB) naar de HD15 uitgang (analoog RGB) van de computer HD15-HD15 videosignaalkabel (analoog RGB) (meegeleverd) Macintosh- computer

Gebruik desgewenst een adapter (niet meegeleverd) bij aansluiting op een Macintosh-computer. Sluit de adapter aan op de computer voordat u de videosignaalkabel aansluit.

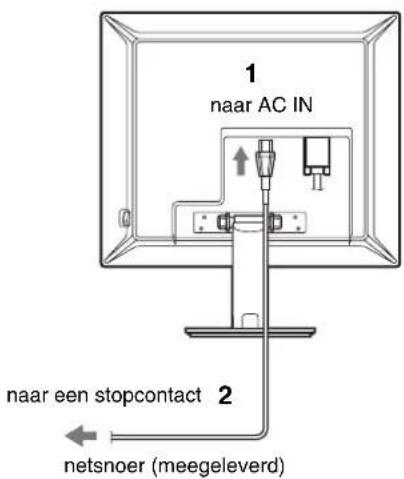

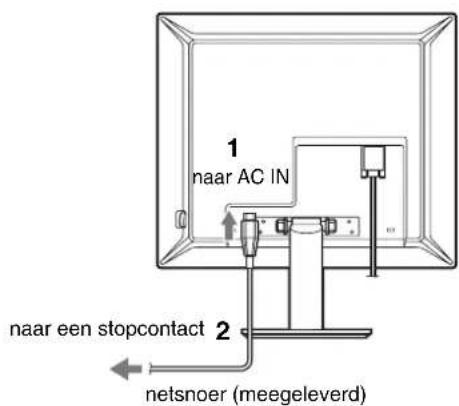

Instelling 2: Het netsnoer aansluiten

1 Sluit het bijgeleverde netsnoer aan op de AC IN ingang van de monitor.
2 Sluit het andere uiteinde van het netsnoer aan op een stopcontact.

SDM-S53/S73

1 naar AC IN 2 naar een stopcontact netsnoer (meegeleverd)

In deze afbeelding van de achterkant van de monitor wordt de SDM-S53 getoond. Dezelfde procedure is van toepassing op het model SDM-S73.

SDM-S93

1 naar AC IN 2 naar een stopcontact netsnoer (meegeleverd)

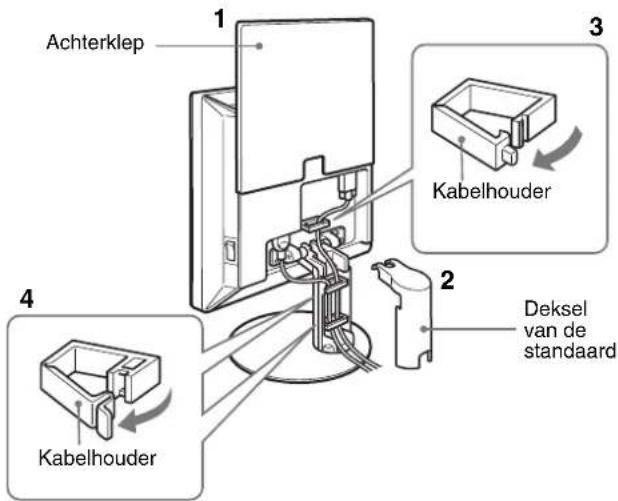

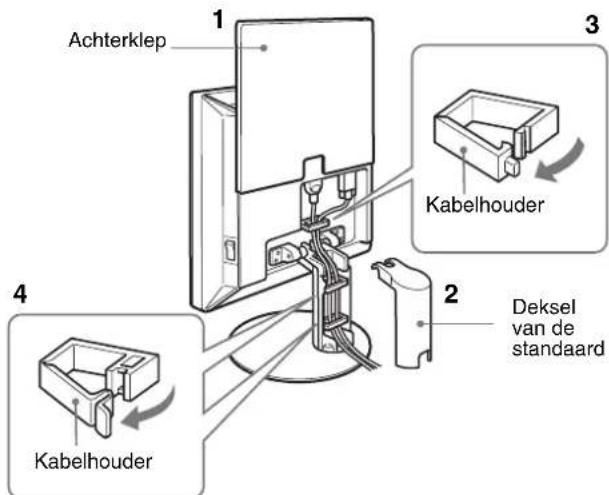

Instelling 3: De snoeren bevestigen en de achterklep sluiten

1 Schuif de achterklep omhoog.
2 Verwijder het deksel van de standaard.
3 Zet het netsnoer en de videosignaalkabel vast met de kabelhouder op de kast (SDM-S53/S73). Zet de videosignaalkabel vast met de kabelhouder op de kast (SDM-S93).
4 Voer het netsnoer en de videosignaalkabel in de standaard en zet deze vast met de kabelhouder (SDM-S53/S73).

Voer het netsnoer door de opening aan de linkerzijde van de standaard en zet het netsnoer en de videosignaalkabel vast met de kabelhouder (SDM-S93).

5 Plaats het deksel van de standaard terug en schuif de achterklep omlaag.

Controleer of de snoeren door de opening aan de onderzijde van het deksel van de standaard naar buiten komen. Als dit het geval is, is het deksel van de standaard op de juiste manier geplaatst.

SDM-S53/S73

Achterklep Kabelhouder Deksel van de standaard

In de afbeeldingen wordt de achterkant van de SDM-S53 getoond. Het model SDM-S73 heeft dezelfde achterkant.

SDM-S93

Achterklep Kabelhouder Deksel van de standaard

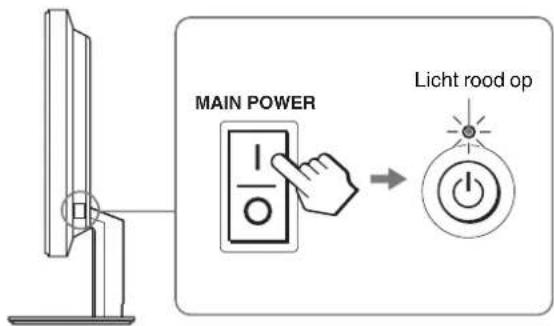

Instelling 4: De monitor en de computer aanzetten

1 Druk de MAIN POWER schakelaar aan de rechterkant van de monitor in de richting van I als dit nog niet het geval is. Controleer of de ⏻ (stroom) lampje rood brandt.

Opmerking

In de fabriek is de MAIN POWER schakelaar van de monitor ingesteld op (1).

MAIN POWER Licht rood op

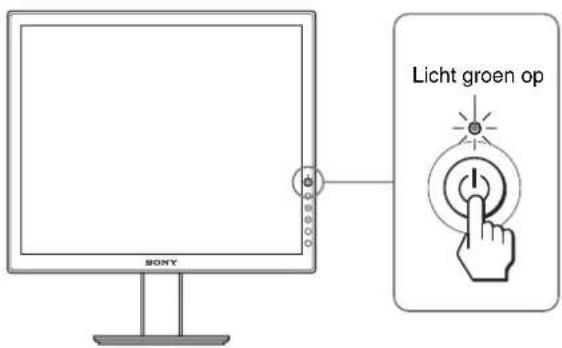

2 Druk op de ⏻ (stroom) schakelaar rechts vooraan op de monitor.

De ⏻ (stroom) lampje licht groen op.

Licht groen op SONY

3 Zet de computer aan.

De installatie van de monitor is voltooid. Gebruik desgewenst de bedieningselementen op de monitor om het beeld aan te passen (pagina 10).

Als er geen beeld verschijnt op het scherm

• Controleer of het netsnoer en de videosignaalkabel goed zijn aangesloten.
• Als "GEEN INPUT SIGNAAL" op het scherm verschijnt:

De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.

- Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt:

Controleer of de videosignaalkabel goed is aangesloten.

- Als "BUITEN BEREIK" op het scherm verschijnt:

Sluit de oude monitor opnieuw aan. Pas vervolgens de grafische kaart van de computer aan het volgende bereik aan.

	SDM-S53 SDM-S73/S93
Horizontale frequentie	28 – 61 kHz	28 – 80 kHz
Verticale frequentie	48 – 75 Hz	48 – 75 Hz
Resolutie	1024 × 768 of minder	1280 × 1024 of minder

Zie "Problemen en oplossingen" op pagina 18 voor meer informatie over berichten op het scherm.

Geen specifieke stuurprogramma's vereist

De monitor voldoet aan de "DDC" Plug & Play-norm en bepaalt automatisch alle monitorgegevens. U hoeft geen specifiek stuurprogramma op de computer te installeren.

Wanneer u de computer voor het eerst aanzet nadat de monitor is aangesloten, kan de installatiewizard op het scherm verschijnen. Volg in dit geval de instructies op het scherm. De Plug & Play-monitor wordt automatisch geselecteerd zodat u deze monitor kunt gebruiken.

De verticale frequentie wordt ingesteld op 60 Hz.

De monitor produceert geen vervelend geknipper, zodat u deze meteen kunt gebruiken. U hoeft de verticale frequentie niet hoog in te stellen.

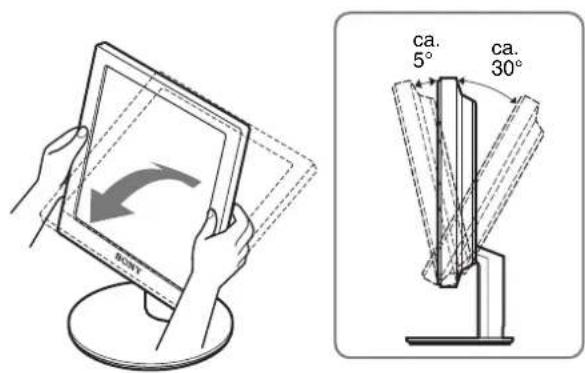

Instelling 5: De hellingshoek aanpassen

U kunt de monitor verstellen binnen de hieronder weergegeven hoeken.

Pak beide zijden van het LCD-scherm vast en stel de gewenste hoek in.

Comfortabel gebruik van de monitor

Pas de kijkhoek van de monitor aan de hoogte van uw bureau en stoel aan zodat er geen licht van het scherm in uw ogen wordt gereflecteerd.

Opmerking

Als u de hellingshoek en hoogte aanpast, moet u langzaam en voorzichtig te werk gaan, zodat de monitor niet tegen het bureau klapt.

De monitor instellen

Voordat u wijzigingen aanbrengt

Sluit de monitor en de computer aan en zet deze aan.

Voor de beste resultaten wacht u minstens 30 minuten voordat u de instellingen gaat aanpassen.

Met het schermmenu kunt u veel instellingen van de monitor wijzigen.

Het menu gebruiken

Druk op de MENU toets om het hoofdmenu op het scherm weer te geven. Zie pagina 11 voor meer informatie over het gebruik van de MENU toets.

MENU BACKLIGHT 100 1280 1024/60Hz x

Gebruik de ↓/↑ en OK toetsen om de pictogrammen te selecteren die in de bovenstaande afbeelding van het hoofdmenu worden getoond. Het volgende 1\~9 menu verschijnt. Druk herhaaldelijk op ↓ om naar beneden te bladeren totdat de pictogrammen in menu 9 verschijnen. Zie pagina 11 voor meer informatie over de ↓/↑ en OK toetsen.

1 BACKLIGHT

(pagina 11)

Selecteer het BACKLIGHT menu om de helderheid van de achtergrondverlichting aan te passen.

BACKLIGHT 100 1280 1024/60Hz

2 CONTRAST ①

(pagina 11)

Selecteer het CONTRAST menu om het beeldcontrast aan te passen.

CONTRAST 100 1280 1024/60 Hz

3 HELDERHEID

(pagina 11)

Selecteer het HELDERHEID menu om de helderheid van het beeld (zwartniveau) aan te passen.

HELDERHEID 100 1280 1024/60Hz

4 SCHERM

(pagina 12)

Selecteer het SCHERM menu om de scherpte van het beeld (fase/pitch) en de centrering van het beeld (horizontale/verticale positie) aan te passen.

SCHERM AUTO FASE PITCH H CENTRERING V CENTRERING 1280 1024 60 Hz/

5 KLEUREN (pagina

Selecteer het KLEUREN menu om de kleurtemperatuur van het beeld aan te passen. Hiermee past u de toon van het scherm aan.

13)

KLEUREN ■9300K 6500K GEBRU I KER LAANPASSEN 1280 1024 60Hz/

6GAMMA γ (pagina

Selecteer het GAMMA menu om de kleurtinten van het beeld aan te passen.

14)

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0x/1 0 2 4 6 0 Hz OK EX I MEND

7 POSITIE MENU

(pagina 14)

Selecteer het POSITIE MENU menu om de plaats van het menuscherm te wijzigen.

POSITIE MENU 1280x/1024 60Hz OK EXI MENU

8 LANGUAGE

(pagina 14)

Selecteer LANGUAGE als u de taal wilt wijzigen die wordt gebruikt voor menu's en berichten.

LANGUAGE ■NEDERLANDS SVENSKA PYCSKIN 日本語 中文 1280x1024/60Hz

9 RESET →← (pagina 14)

Alle standaardinstellingen worden hersteld.

RESET OK ANNULEREN 1 280x/1 024 60 Hz

10 TOETSEN SLOT

(pagina 14)

Alle toetsen vergrendelen om ongewenst aanpassen of herstellen te vermijden.

TOETSEN SLOT AAN UIT 1 280x/1 024 60 Hz

■ De MENU, ↓/↑ en OK toetsen gebruiken

1 Geef het hoofdmenu weer.

Druk op de MENU toets om het hoofdmenu op het scherm weer te geven.

2 Selecteer het menu dat u wilt aanpassen.

Druk op de ↓/↑ toetsen om het gewenste menu weer te geven. Druk op de OK toets om het menuonderdeel te selecteren.

Druk op de ↓/↑ toetsen om de instelling aan te passen. Druk vervolgens op de OK toets.

Wanneer u op de OK toets drukt, wordt de instelling opgeslagen en verschijnt het vorige menu op het scherm.

Druk één keer op de MENU toets om naar het normale beeld terug te keren. Als er niet op een toets wordt gedrukt, wordt het menu na ongeveer 30 seconden automatisch gesloten.

■ De standaardinstellingen herstellen

U kunt de standaardinstellingen herstellen met het RESET menu. Zie (RESET) op pagina 14 voor meer informatie over het herstellen van de standaardinstellingen.

De achtergrondverlichting aanpassen (BACKLIGHT)

Als het scherm te helder is, moet u de achtergrondverlichting aanpassen om het scherm beter leesbaar te maken.

Opmerking

U kunt de achtergrondverlichting niet aanpassen wanneer de ECO stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 15).

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om |∅ (BACKLIGHT) te selecteren en druk op de OK toets.

Het BACKLIGHT menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om het verlichtingsniveau aan te passen en druk op de OK toets.

- Het contrast aanpassen (CONTRAST)

Pas het beeldcontrast aan.

Opmerking

U kunt het contrast niet aanpassen wanneer de ECO stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 15).

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om Ⓐ (CONTRAST) te selecteren en druk op de OK toets.

Het CONTRAST menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om het contrast aan te passen en druk op de OK toets.

Het zwartniveau van een beeld aanpassen (HELDERHEID)

Pas de helderheid van het beeld aan (zwartniveau).

Opmerking

U kunt de helderheid niet aanpassen wanneer de ECO stand is ingesteld op HOOG, MIDDEN of LAAG (pagina 15).

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om ⚙ (HELDERHEID) te selecteren en druk op de OK toets.

Het HELDERHEID menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de helderheid aan te passen en druk op de OK toets.

A De scherpte en centrering van het beeld aanpassen (SCHERM)

■ Functie voor automatisch aanpassen van de beeldkwaliteit

Als de monitor een ingangssignaal ontvangt, worden de positie en scherpte van het beeld (fase/pitch) automatisch aangepast zodat er een duidelijk beeld op het scherm verschijnt (pagina 15).

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, functioneert alleen de ⏻ (stroom) schakelaar. Het beeld kan gedurende deze tijd flikkeren, maar dit is geen defect. Wacht even tot de aanpassing is voltooid.

Als het beeld niet volledig wordt aangepast met de functie voor het automatisch aanpassen van de beeldkwaliteit

U kunt de beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen. Zie AUTO hieronder.

Als u de beeldkwaliteit nog verder moet aanpassen

U kunt de scherpte (fasc/pitch) en positie (horizontale/verticale positie) van het beeld handmatig aanpassen.

Deze instellingen worden opgeslagen in het geheugen en automatisch opgeroepen wanneer het scherm hetzelfde ingangssignaal ontvangt.

U moet deze instellingen wellicht opnieuw maken als u het ingangssignaal wijzigt nadat u de computer opnieuw hebt aangesloten.

■ De beeldkwaliteit voor het huidige ingangssignaal automatisch verder aanpassen (AUTO)

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om Ⓐ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om AUTO te selecteren en druk op de OK toets.

Pas de fase, pitch en horizontale/verticale positie van het scherm aan voor het huidige ingangssignaal en sla deze instellingen op.

4 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

Ga terug naar het menuscherm.

■ De scherpte van het beeld handmatig aanpassen (FASE/PITCH)

U kunt de scherpte van het beeld als volgt aanpassen.

1 Stel de resolutie in op 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) op de computer.

2 Plaats de CD-ROM.

3 Start de CD-ROM, selecteer het land/de regio en het model en geef het testpatroon weer. Voor Windows

4 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

5 Druk op de ↓/↑ toetsen om ⚠ (SCHERM) te selecteren en druk op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de ↓/↑ toetsen om FASE te selecteren en druk op de OK toets.

Het FASE menu verschijnt op het scherm.

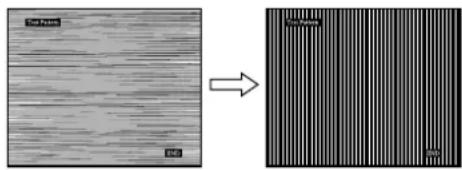

7 Druk op de ↓/↑ toetsen tot de horizontale strepen tot een minimum zijn gereduceerd.

Pas het beeld zo aan dat de horizontale strepen tot een minimum zijn gereduceerd.

8 Druk op de OK toets.

Het hoofdmenu wordt op het scherm weergegeven.

Als er verticale strepen op het gehele scherm zichtbaar zijn, moet u de pitch als volgt aanpassen.

9 Druk op de ↓/↑ toetsen om PITCH te selecteren en druk op de OK toets.

Het PITCH menu verschijnt op het scherm.

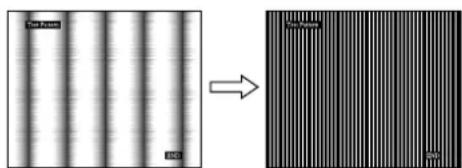

10 Druk op de ↓/↑ toetsen tot de verticale strepen verdwijnen.

Pas het beeld zo aan dat de verticale strepen verdwijnen.

11 Klik op END op het scherm om het testpatroon uit te schakelen.

12 Druk op de OK toets.

Ga terug naar het SCHERM menu.

13 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

Ga terug naar het menuscherm.

■ De positie van het beeld handmatig aanpassen (H CENTRERING/V CENTRERING)

Pas de centrering van het beeld als volgt aan wanneer het beeld niet in het midden van het scherm wordt weergegeven.

1 Stel de resolutie in op 1024 × 768 (SDM-S53) 1280 × 1024 (SDM-S73/S93) op de computer.
2 Plaats de CD-ROM.
3 Start de CD-ROM, selecteer het land/de regio en het model en geef het testpatroon weer. Voor Windows

4 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

5 Druk op de ↓/↑ toetsen om ⚠ (SCHERM) te selecteren en druk op de OK toets.
Het SCHERM menu verschijnt op het scherm.
6 Druk op de ↓/↑ toetsen om H CENTRERING of V CENTRERING te selecteren en druk op de OK toets. Het H CENTRERING of V CENTRERING menu verschijnt op het scherm.
7 Druk op de ↓/↑ toetsen om het testpatroon in het midden van het scherm te plaatsen.
8 Klik op END op het scherm om het testpatroon uit te schakelen.
9 Druk op de OK toets.

Ga terug naar het SCHERM menu.

10 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

Ga terug naar het menuscherm.

De kleurtemperatuur aanpassen (KLEUREN)

U kunt het kleurniveau voor het witte gedeelte van het beeld kiezen uit de standaardinstellingen voor kleurtemperatuur. U kunt desgewenst de kleurtemperatuur ook nauwkeuriger aanpassen.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om ☐ (KLEUREN) te selecteren en druk op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste kleurtemperatuur te selecteren en druk op de OK toets.

Wit krijgt een rode in plaats van een blauwe tint wanneer de temperatuur wordt verlaagd van 9300K naar 6500K.

■ De kleurtemperatuur nauwkeurig aanpassen (GEBRUIKERINSTEL)

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om ⚙ (KLEUREN) te selecteren en druk op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om "AANPASSEN" te selecteren en druk op de OK toets.

Het menu voor het nauwkeurig aanpassen van de kleurtemperatuur verschijnt op het scherm.

GEBRU KER INSTEL R 128 G 128 B 128 1 280 1024 60 Hz x / EX I MINI

4 Druk op de ↓/↑ toetsen om R (rood) of B (blauw) te selecteren en druk op de OK toets. Druk op de ↓/↑ toetsen om de kleurtemperatuur aan te passen en druk op de OK toets.

Aangezien bij deze instelling de kleurtemperatuur wordt gewijzigd door de componenten R en B te verhogen of te verlagen ten opzichte van G (groen), is de component G vastgelegd.

5 Druk op de ↓/↑ toetsen om ↩ te selecteren en druk op de OK toets.

De nieuwe kleurinstelling wordt opgeslagen in het geheugen voor GEBRUIKERINSTEL en wordt automatisch opgeroepen wanneer GEBRUIKER wordt geselecteerd. Het hoofdmenu wordt op het scherm weergegeven.

γ De gamma-instelling wijzigen (GAMMA)

U kunt de kleurtinten van het beeld op het scherm afstemmen op de originele kleurtinten van het beeld.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om γ (GAMMA) te selecteren en druk op de OK toets.

Het GAMMA menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste stand te selecteren en druk op de OK toets.

De menupositie wijzigen (POSITIE MENU)

U kunt de positie van het menu wijzigen als dit een beeld op het scherm blokkeert.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om 📄 (POSITIE MENU) te selecteren en druk op de OK toets.

Het POSITIE MENU menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste positie te selecteren en druk op de OK toets.

U kunt kiezen uit 9 posities waar het menu wordt weergegeven.

A De taal van het menuscherm selecteren (LANGUAGE)

U kunt de taal wijzigen die wordt gebruikt in menu's of berichten die worden weergegeven op deze monitor.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om A (LANGUAGE) te selecteren en druk op de OK toets.

Het LANGUAGE menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om een taal te selecteren en druk op de OK toets.

• ENGLISH: Engels
• FRANÇAIS: Frans
• DEUTSCH: Duits
- ESPAÑOL: Spaans
• ITALIANO: Italiaans
• NEDERLANDS
• SVENSKA: Zweeds
• : Ryssickii
• : 由本語s
- 中文： C h i n e e s

→← De aangepaste gegevens terugzetten naar de standaardwaarden (RESET)

Alle standaardinstellingen worden hersteld.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om →← (RESET) te selecteren en druk op de OK toets.

Het RESET menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om de gewenste stand te selecteren en druk op de OK toets.

- OK: Alle standaardinstellingen worden hersteld. Houd er rekening mee dat met deze methode de (LANGUAGE) instelling niet wordt hersteld.

- ANNULEREN: De herstelbewerking annuleren en terugkeren naar het menuscherm.

De menu's en bedieningselementen vergrendelen (TOETSEN SLOT)

Alle toetsen vergrendelen om ongewenst aanpassen of herstellen te vermijden.

1 Druk op de MENU toets.

Het hoofdmenu wordt op het scherm weergegeven.

2 Druk op de ↓/↑ toetsen om O _m (TOETSEN SLOT) te selecteren en druk op de OK toets.

Het TOETSEN SLOT menu verschijnt op het scherm.

3 Druk op de ↓/↑ toetsen om AAN of UIT te selecteren en druk op de OK toets.

• AAN:Alleen de ⏻ (stroom) schakelaar functioneert. Als u een andere bewerking probeert uit te voeren, verschijnt het (COETSEN SLOT) pictogram op het scherm.
• UIT: Schakelt O (TOETSEN SLOT) UIT. Als O (TOETSEN SLOT) is ingesteld op AAN en u op de MENU toets drukt, wordt O_ (TOETSEN SLOT) automatisch geselecteerd.

Deze monitor voldoct aan de richtlijnen voor stroombesparing die zijn opgesteld door VESA, ENERGY STAR en NUTEK. Als de monitor is aangesloten op een computer of DPMS-compatibele videokaart (Display Power Management Signaling), gaat de monitor automatisch minder stroom verbruiken zoals hieronder afgebeeld.

SDM-S53

Stroomstand Stroomverbruik		+ (stroom) lampje
normale werking 25 W (maximaal) groen
actief uit*(diepe sluimer)**	1 W (maximaal) oranje
stroomuitgeschakeld	1 W (maximaal) rood
stroomvoorzieninguitgeschakeld	0 W uit

SDM-S73

Stroomstand Stroomverbruik		(stroom) lampje
normale werking 45 W (maximaal) groen
actief uit*(diepe sluimer)**	1 W (maximaal) oranje
stroomuitgeschakeld	1 W (maximaal) rood
stroomvoorzieninguitgeschakeld	0 W uit

SDM-S93

Stroomstand Stroomverbruik		+ (stroom) lampje
normale werking 50 W (maximaal) groen
actief uit*(diepe sluimer)**	1 W (maximaal) oranje
stroomuitgeschakeld	1 W (maximaal) rood
stroomvoorzieninguitgeschakeld	0 W uit

* Als de stand "actief uit" van de computer wordt geactiveerd, valt het ingangssignaal weg en verschijnt GEEN INPUT SIGNAAL op het scherm. Na 5 seconden wordt de stroomspaarstand van de monitor geactiveerd.

** "Diepe sluimer" is een stroomspaarstand die is gedefinieerd door de Environmental Protection Agency.

Het stroomverbruik verminderen (ECO modus)

Als u herhaaldelijk op de ECO toets aan de voorkant van de monitor drukt, kunt u de helderheid van het scherm selecteren.

Elke modus wordt op het scherm weergegeven en de helderheid van het scherm wordt beperkt op basis van de modus. Het menu verdwijnt automatisch na ongeveer 5 seconden.

De helderheid van het scherm en het stroomverbruik worden beperkt als de modus wordt gewijzigd van HOOG in MIDDEN in LAAG.

De standaardinstelling voor de helderheid van het scherm is "GEBRUIKER".

Als u "GEBRUIKER" selecteert, kunt u het niveau van de achtergrondverlichting aanpassen door op de ↓/↑ toetsen te drukken, op dezelfde manier als wanneer u BACKLIGHT selecteert met het menu.

Opmerking

Alleen als de ECO modus is ingesteld op "GEBRUITKER", zijn de items BACKLIGHT, CONTRAST en HELDERHEID in het menu beschikbaar (pagina 11).

Functie voor automatisch aanpassen van de beeldkwaliteit

Als de monitor een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodat er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Als de monitor een ingangssignaal ontvangt, wordt deze automatisch afgestemd op een van de fabrieksinstellingen die in het geheugen van de monitor zijn opgeslagen om een beeld van hoge kwaliteit in het midden van het scherm te verkrijgen.

Wanneer het ingangssignaal overeenkomt met de fabrieksinstelling, wordt het beeld automatisch op het scherm weergegeven met de juiste standaardinstellingen.

(wordt vervolgd)

Als ingangssignalen niet overeenkomen met de fabrieksinstellingen

Als de monitor een ingangssignaal ontvangt dat niet overeenkomt met een van de fabrieksinstellingen, wordt de functie voor het automatisch aanpassen van de beeldkwaliteit van de monitor geactiveerd waardoor er altijd een scherp beeld verschijnt op het scherm (binnen het volgende frequentiebereik):

Horizontale frequentie: 28–61 kHz (SDM-S53)

De eerste keer dat de monitor ingangssignalen ontvangt die niet overeenkomen met een van de fabrieksinstellingen, kan het langer dan normaal duren voordat het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodat de monitor op dezelfde manier werkt als wanneer de monitor signalen ontvangt die wel overeenkomen met een van de fabrieksinstellingen.

Fase, pitch en beeldpositie handmatig aanpassen

Voor sommige ingangssignalen kunnen beeldpositie, fase en pitch niet helemaal automatisch worden aangepast. Deze instellingen kunnen dan handmatig worden aangepast (pagina 12). Wanneer u deze instellingen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weer opgeroepen wanneer de monitor dezelfde ingangssignalen ontvangt.

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, functioneert alleen de ⏻ (stroom) schakelaar.

Het beeld kan gedurende deze tijd flikkeren, maar dit is geen defect.

Wacht even tot de aanpassing is voltooid.

Problemen oplossen

Lees dit gedeelte aandachtig door voordat u contact opneemt met de technische ondersteuning.

Schermberichten

Als er een probleem is met het ingangssignaal, wordt een van de volgende berichten weergegeven op het scherm. Zie "Problemen en oplossingen" op pagina 18 om dit probleem op te lossen.

Als "BUITEN BEREIK" op het scherm verschijnt

Dit geeft aan dat het ingangssignaal niet wordt ondersteund door de monitor. Controleer de volgende punten.

Zie "Problemen en oplossingen" op pagina 18 voor meer informatie over schermberichten.

Als "xxx.x kHz/xxx Hz" wordt weergegeven

Dit geeft aan dat de horizontale of verticale frequentie niet wordt ondersteund door de monitor.

De cijfers staan voor de horizontale en verticale frequenties van het huidige ingangssignaal.

Als "RESOLUTIE > 1024 × 768" wordt weergegeven (SDM-S53)

Dit geeft aan dat de resolutie niet wordt ondersteund door de monitor (1024 × 768 of minder).

Als "RESOLUTIE > 1280 × 1024" wordt weergegeven (SDM-S73/S93)

Dit geeft aan dat de resolutie niet wordt ondersteund door de monitor (1280 × 1024 of minder).

Als "GEEN INPUT SIGNAAL" op het scherm verschijnt

Hiermee wordt aangegeven dat er geen signaal wordt ingevoerd.

DINFORMATIE GEEN INPUT SIGNAAL GA NAAR STROOMSPAAR

De monitor schakelt ongeveer 5 seconden nadat het bericht is verschenen over naar de energiespaarstand.

Ais "KABEL NIET AANGESLOTEN" op het scherm verschijnt

Dit geeft aan de videosignaalkabel is losgekoppeld.

INFORMA EI KABEL NI ET AANGESLO NET

NL

Problemen en oplossingen

Raadpleeg de gebruiksaanwijzing van de aangesloten computer of apparatuur wanneer u problemen hebt met een aangesloten computer of andere apparatuur.

Gebruik de zelfdiagnosefunctie (pagina 20) als u het probleem niet kunt oplossen met de volgende aanwijzingen.

Probleem Controleer deze punten
Geen beeld
Het ⏻ (stroom) lampje brandt niet of het ⏻ (stroom) lampje gaat niet branden wanneer u op de ⏻ (stroom) schakelaar drukt.	• Controleer of het netsnoer goed is aangesloten.• Controleer of de MAIN POWER schakelaar van de monitor aan staat (pagina 8).
De ⏻ (stroom) lampje licht rood op.	• Controleer of de ⏻ (stroom) schakelaar aan staat.
Het ⏻ (stroom) lampje is groen of knippert oranje.	• Gebruik de zelfdiagnosefunctie (pagina 20).
KABEL NIET AANGESLOTEN verschijnt op het scherm.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 6).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Er is een videosignaalkabel aangesloten die niet is bijgeleverd. Als u een videosignaalkabel aansluit die niet is bijgeleverd, kan KABEL NIET AANGESLOTEN op het scherm verschijnen. Dit duidt niet op een storing.
GEEN INPUT SIGNAAL verschijnt op het scherm of het ⏻ (stroom) lampje is oranje of afwisselend groen en oranje.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 6).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.• Controleer of de grafische kaart goed is geïnstalleerd.• Controleer of de computer is ingeschakeld.• Start de computer opnicuw op.
BUITEN BEREIK verschijnt op het scherm (pagina 16).	■ Problemen die worden veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitor• Controleer of het videofrequentiebereik binnen de monitorspecificaties valt. Als u een oude monitor hebt vervangen door deze monitor, moet u de oude monitor opnieuw aansluiten en de grafische kaart van de computer aanpassen aan het volgende bereik: Horizontaal: 28 – 61 kHz (SDM-S53), 28 – 80 kHz (SDM-S73/S93)Verticaal: 48 – 75 HzResolutie: 1024 × 768 of minder (SDM-S53), 1280 × 1024 of minder (SDM-S73/S93)
U gebruikt Windows.	• Als u een oude monitor hebt vervangen door deze monitor, moet u de oude monitor opnieuw aansluiten en de volgende procedure uitvoeren. Selecteer "SONY" in de lijst met fabrikanten en selecteer "SDM-S53", "SDM-S73" of "SDM-S93" in de lijst met "modellen" in het Windows-venster voor apparaatselectie. Als de modelnaam van deze monitor niet in de lijst met "modellen" verschijnt, moet u "Plug & Play" proberen.
Bij gebruik van een Macintosh systeem.Het beeld flikkert, springt, oscilleert of is vervormd.	• Gebruik desgewenst een adapter (niet meegeleverd) bij aansluiting op een Macintosh computer. Sluit de adapter aan op de computer voordat u de videosignaalkabel aansluit.Pas de pitch en fase aan (pagina 12).Isoleer en elimincer potentiële bronnen van elektrische of magnetische velden, zoals monitors, laserprinters, elektrische ventilatoren, fluorescerende verlichting of televisies.Probeer de monitor aan te sluiten op een ander stopcontact, bij voorkcur op een ander circuit.■Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitorRaadpleeg de handleiding van de grafische kaart voor de juiste instelling van de monitor.Controleer of de grafische modus (VESA, Macintosh 19" Color, enzovoort) en de frequentie van het ingangssignaal worden ondersteund door deze monitor. Zelfs als de frequentie binnen het juiste bereik ligt, hebben bepaalde grafische kaarten een synchronisatiepuls die te smal is om correct te worden gesynchroniseerd door de monitor.Pas de frequentie voor vernieuwen (verticale frequentie) van de computer aan om een optimaal beeld te verkrijgen.
Het beeld is wazig.	Pas de helderheid en het contrast aan (pagina 11).Pas de pitch en fase aan (pagina 12).■Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitorStel de resolutie in op 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93) op de computer.
Echobeeld (ghosting).	Gebruik geen videoverlengsnoeren en/of videoschakeldozen.Controleer of alle stekkers goed vastzitten.
Het beeld is niet gecentreerd of heeft niet de juiste afmetingen.	Pas de pitch en fase aan (pagina 12).Pas de positie van het beeld aan (pagina 13). Houd er rekening mee dat in bepaalde videostanden het scherm niet volledig wordt gevuld.
Het beeld is te klein. ■	Probleem dat wordt veroorzaakt door de computer of andere apparatuur die is aangesloten en niet door de monitorStel de resolutie in op 1024 × 768 (SDM-S53), 1280 × 1024 (SDM-S73/S93) op de computer.
Het beeld is donker.	Pas de achtergrondverlichting aan (pagina 11).Pas de helderheid aan (pagina 11).Pas de gamma aan met "Gamma" (pagina 14).Na het inschakelen van de monitor duurt het enkele minuten voordat het scherm oplicht.Het scherm wordt wellicht donkerder, afhankelijk van de geselecteerde ECO modus.
Golvend of elliptisch patroon (moiré) is zichtbaar.	Pas de pitch en fase aan (pagina 12).
De kleur is niet gelijkmatig.	Pas de pitch en fase aan (pagina 12).
Onzuivere witweergave.	Pas de kleurtemperatuur aan (pagina 13).
De toetsen van de monitor werken niet(OWrschijnt op het scherm).	Als "TOETSEN SLOT" is ingesteld op AAN, stelt u deze in op UIT (pagina 14).
Het scherm wordt na enige tijd uitgeschakeld.	■Problemen die worden veroorzaakt door de aangesloten computer of andere apparatuurSchakel de stroomspaarstand van de computer uit.
Nadat de stroom is uitgeschakeld, blijft het ⏻ (stroom) lampje enige tijd branden.	Als de stroom is ingeschakeld maar de ⏻ (stroom) schakelaar is niet ingedrukt of als de monitor in de stroomspaarstand staat en u de MAIN POWER schakelaar uitschakelt, wordt het ⏻ (stroom) lampje wellicht niet direct uitgeschakeld. Dit duidt niet op een storing.

(wordt vervolgd)

De gegevens van deze monitor weergeven

Houd de MENU knop langer dan 5 seconden ingedrukt terwijl de monitor een videosignaal ontvangt totdat het infovenster verschijnt.

Als u nogmaals op de MENU knop drukt, verdwijnt het venster.

MENU

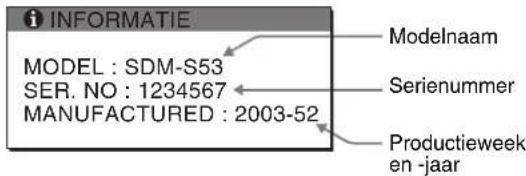

Voorbeeld

INFORMATIE MODEL : SDM-S53 SER. NO : 1234567 MANUFACTURED : 2003-52 Modelnaam Serienummer Productieweek en -jaar

Als een probleem blijft optreden, moet u contact opnemen met een erkende Sony dealer en de volgende informatie opgeven:

• Modelnaam: SDM-S53 of SDM-S73 of SDM-S93
- Serienummer
• Gedetailleerde beschrijving van het probleem
- Datum van aanschaf
- Naam en specificaties van uw computer en grafische kaart

Zelfdiagnosefunctie

Deze monitor heeft een zelfdiagnosefunctie. Als er een probleem is met de monitor of computer(s), wordt het scherm leeg en gaat het ⏻ (stroom) lampje groen branden of oranje knipperen. Als het ⏻ (stroom) lampje oranje brandt, is de stroomspaarstand van de computer geactiveerd. Druk op een toets op het toetsenbord of verplaats de muis.

SONY (stroom) lampje

Het beeld verdwijnt en het ⏻ (stroom) lampje is groen

1 Schakel de ⏻ (stroom) schakelaar uit en koppel de videosignaalkabels los van de monitor.
2 Druk op de ⏻ (stroom) schakelaar om de monitor in te schakelen.

Als de vier kleurbalken (wit, rood, groen, blauw) verschijnen, werkt de monitor goed. Sluit de video-ingangskabels weer aan en controleer de instelling van de computer(s).

Als de vier kleurbalken niet verschijnen, is de monitor wellicht defect. Informeer de erkende Sony dealer over dit probleem.

Het beeld verdwijnt en het ⏻ (stroom) lampje knippert oranje

Druk twee keer op de ⏻ (stroom) schakelaar om de monitor uit en weer in te schakelen.

Als het ⏻ (stroom) lampje groen gaat branden, werkt de monitor goed.

Knippert het ⏻ (stroom) lampje nog steeds, dan is de monitor wellicht defect. Tel de seconden tussen het oranje knipperen van het ⏻ (stroom) lampje en informeer de erkende Sony dealer over de instelling van de monitor. Noteer de modelnaam en het serienummer van de monitor. Noteer ook het type en model van de computer en grafische kaart.

Technische gegevens

SDM-S53

LCD-scherm Type: a-Si TFT Active Matrix

Beeldformaat: 15,0 inch

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28 – 61 kHz

Verticaal: 48 – 75 Hz

Resolutie Horizontaal: Max. 1024 punten

Verticaal: Max. 768 lijnen

Ingangssignaalniveaus RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(afzonderlijk horizontaal en verticaal

of composite sync)

0,3 Vp-p, 75Ω, negatief

(Sync op groen)

Stroomvereisten 100 – 240 V, 50 – 60 Hz,

Max. 0,6 A

Elektriciteitsverbruik Max. 25 W

Werkingstemperatuur 5 – 35 °C

Afmetingen (breedte/hoogte/diepte)

Scherm (rechtop):

Ongeveer 339 × 370 × 186 mm

(met standaard)

Ongeveer 339 × 275 × 53 mm

(zonder standaard)

Gewicht Ongeveer 3,7 kg (met standaard)

Ongeveer 2,7 kg

(zonder standaard)

Plug & Play DDC2B

Accessoires Zie pagina 6.

SDM-S73/S93

LCD-scherm Type: a-Si TFT Active Matrix

Beeldformaat: 17,0 inch (SDM-S73)

Beeldformaat: 19,0 inch (SDM-S93)

Ingangssignaalindeling RGB-werkingsfrequentie*

Horizontaal: 28 - 80 kHz

Verticaal: 48 – 75 Hz

Resolutie Horizontaal: Max. 1280 punten

Verticaal: Max. 1024 lijnen

Ingangssignaalniveaus RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC-signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(afzonderlijk horizontaal en verticaal

of composite sync)

0,3 Vp-p, 75Ω, negatief

(Sync op groen)

Stroomvereisten 100 – 240 V, 50 – 60 Hz,

Max. 1,0 A

Elektriciteitsverbruik Max. 45 W (SDM-S73)

Max. 50 W (SDM-S93)

Werkingstemperatuur 5 - 35 °C

Afmetingen (breedte/hoogte/diepte)

Scherm (rechtop):

Ongeveer 367 × 411 × 215 mm

(met standaard) (SDM-S73)

Ongeveer 412 × 445 × 234 mm

(met standaard) (SDM-S93)

Ongeveer 367 × 315 × 60 mm

(zonder standaard) (SDM-S73)

Ongeveer 412 × 350 × 64 mm

(zonder standaard) (SDM-S93)

Gewicht Ongeveer 5,4 kg (met standaard)

(SDM-S73)

Ongeveer 6,6 kg (met standaard)

(SDM-S93)

Ongeveer 4,1 kg

(zonder standaard) (SDM-S73)

Ongeveer 5,2 kg

(zonder standaard) (SDM-S93)

Plug & Play DDC2B

Accessoires Zie pagina 6.

* Aanbevolen horizontale en verticale synchronisatie-conditie

• Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 µsec, afhankelijk van wat het grootst is.
• Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.
• Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

TCO'99 Eco-document
