MANUAL DE USUARIO Origo 4100 DOMETIC

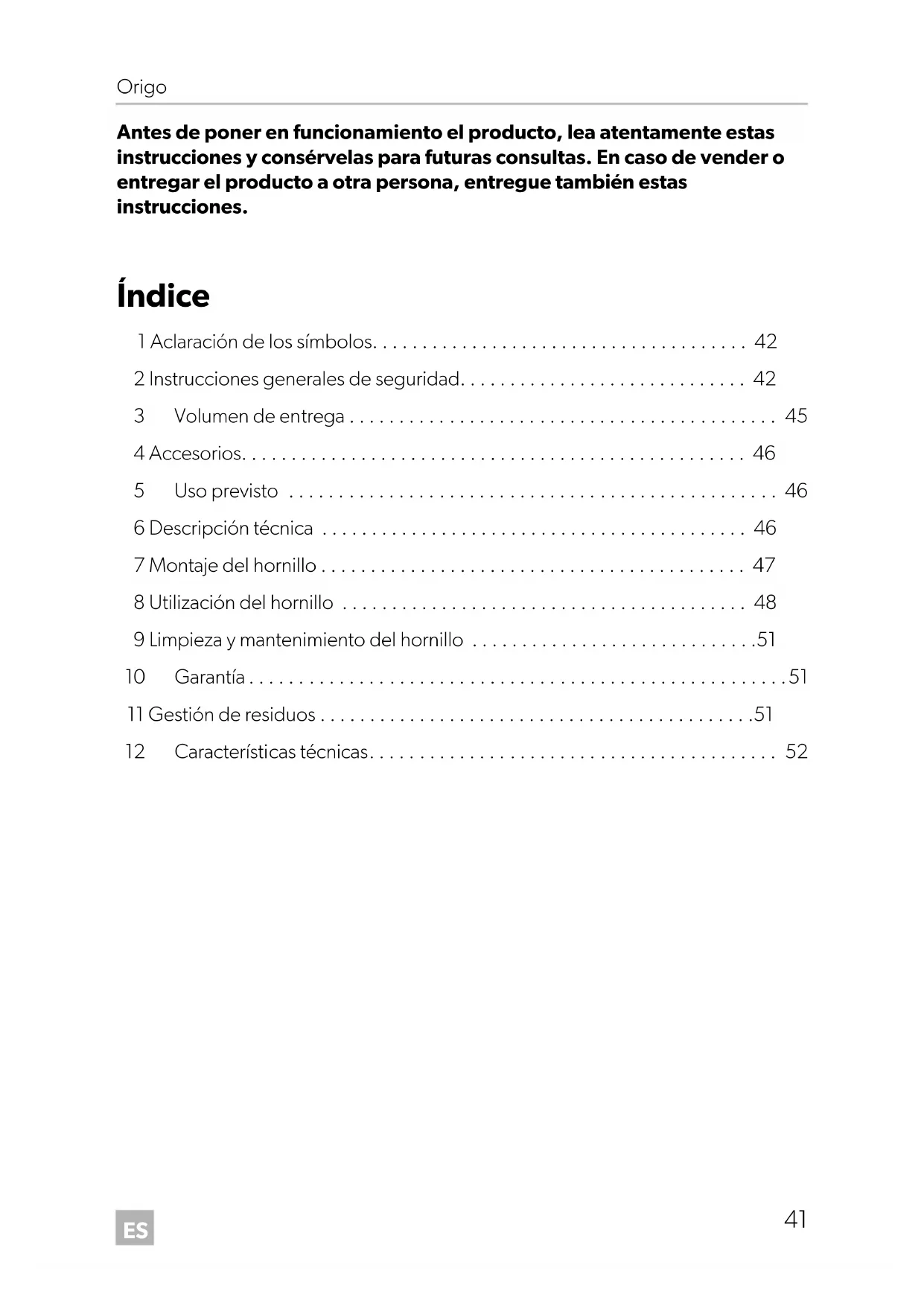

Instrucciones de uso . . . . . . . . . . . . . . . . . . 41

Antes de poner en funcionamiento el producto, lea atentamente estas

instrucciones y consérvelas para futuras consultas. En caso de vender o

entregar el producto a otra persona, entregue también estas

1 Aclaración de los símbolos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

2 Instrucciones generales de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

3 Volumen de entrega . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

9 Limpieza y mantenimiento del hornillo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

10 Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

11 Gestión de residuos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

12 Características técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Origo_2000_4100.book Seite 41 Freitag, 6. Januar 2017 11:40 11ES Aclaración de los símbolos Origo

1 Aclaración de los símbolos

2Instrucciones generales de seguridad

El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes

• daños en el producto debido a influencias mecánicas

• modificaciones realizadas en el producto sin el expreso consentimiento del

• utilización del aparato para fines distintos a los descritos en las instrucciones

Cuando utilice aparatos eléctricos, observe las instrucciones básicas de seguridad

siguientes para protegerse frente a:

• Descargas eléctricas

• Peligro de incendio

Indicación de seguridad: su incumplimiento puede acarrear la

muerte o graves lesiones.

Indicación de seguridad: su incumplimiento puede acarrear

Su incumplimiento puede acarrear daños materiales y perjudicar el

correcto funcionamiento del producto.

NOTA Información adicional para el manejo del producto.

Origo_2000_4100.book Seite 42 Freitag, 6. Januar 2017 11:40 11ES Origo Instrucciones generales de seguridad

2.1 Seguridad general

• Utilice únicamente alcohol desnaturalizado. No utilice otros combus-

tibles como gasolina, diesel, metanol, propano o fluido encendedor

• ¡Peligro de asfixia!

Antes de encender el aparato, asegúrese de que el área esté suficien-

• Coloque a su alcance un extintor de incendios de clase A (para fuegos

producidos por el alcohol).

Asegúrese de que el extintor sea controlado periódicamente por

personal cualificado.

• Las personas (incluidos los niños) que, debido a sus capacidades

físicas, sensoriales o mentales, a su falta de experiencia o a desconoci-

miento, no pueden utilizar el producto de forma segura, no tienen

permitido utilizar este producto sin la vigilancia y las instrucciones de

una persona sobre la que recae tal responsabilidad.

• Los aparatos eléctricos no son juguetes

Mantenga los equipos eléctricos fuera del alcance de los niños o de

personas con salud delicada. No permita que utilicen los equipos sin

• Utilice el hornillo exclusivamente del modo previsto.

Origo_2000_4100.book Seite 43 Freitag, 6. Januar 2017 11:40 11ES Instrucciones generales de seguridad Origo

2.2 Precauciones de seguridad en la manipulación del

• Mantenga las sustancias inflamables lejos de los aparatos de calefac-

ción o cocina y otras fuentes de luz y calor.

• Guarde el alcohol en depósitos adecuados y sólo a distancia

suficiente del hornillo.

• Elimine cualquier fuente de chispas o llama del lugar de almacena-

• Nunca llene los cartuchos estando estos en el hornillo. Nunca extraiga

el combustible por los orificios del quemador de la parte superior del

hornillo (fig. 1, página 2).

• Un llenado excesivo, el alcohol vertido y los objetos calientes pueden

causar quemaduras graves.

• El alcohol desnaturalizado se quema produciendo una llama casi

invisible, de forma que pueden producirse grandes daños antes de

que advierta el peligro.

• Recoja inmediatamente todo el alcohol vertido para evitar una

combustión incontrolada.

• No fume cuando manipule el alcohol o cuando maneje el hornillo.

• No llene el cartucho más allá de su capacidad máxima. Al calentarse,

el alcohol se expande en el cartucho. Un llenado excesivo puede

causar una combustión incontrolada dentro del hornillo.

Origo_2000_4100.book Seite 44 Freitag, 6. Januar 2017 11:40 11ES Origo Volumen de entrega

2.3 Manejo seguro del aparato

• Use cerillas largas o mecheros largos para encender el hornillo.

Retire rápidamente su mano en cuanto el quemador se encienda.

• Lleve ropa adecuada cuando maneje el hornillo.

No lleve accesorios colgantes que puedan entrar en combustión.

• Antes de tocarlo con las manos descubiertas, espere a que el hornillo

se enfríe hasta la temperatura ambiente.

• Mantenga el área circundante del hornillo y las piezas interiores sin

grasas, sustancias alcohólicas, plásticos o tejidos inflamables (por ej.,

cortinas, toallas, utensilios de cocina).

• No utilice cazuelas y sartenes de más de 23 cm de diámetro.

• Cuando cocine, asegúrese de que las cazuelas y las sartenes estén en

una posición estable. Es recomendable el uso de agarradores

(fig. 2 2, página 2, accesorios).

• Tenga cuidado al calentar grasa o aceite. La grasa y el aceite pueden

entrar en combustión al estar expuestos a gran temperatura.

• Utilice únicamente agarradores secos para evitar la formación de

vapor. No utilice toallas o similares en lugar de agarradores, ya que

éstas pueden entrar en combustión.

• No deje nunca el hornillo sin vigilancia cuando esté cocinando. Si el

contenido en ebullición de las cazuelas se sale éstas, puede producir

• Ponga el mando del quemador (fig. 2 1, página 2) en posición de

apagado antes de retirar la cazuela.

• No utilice el hornillo para subir la temperatura ambiente.

3 Volumen de entrega

• Un tapón por cartucho

Los hornillos Origo han sido diseñados para su uso en vehículos o embarcaciones.

6 Descripción técnica

El hornillo está hecho de acero inoxidable y utiliza el principio de absorción. El

cartucho tiene una capacidad de 1,2 l. Como combustible utiliza el alcohol

El alcohol es absorbido por un material no inflamable contenido en el cartucho. No

están equipados con una válvula o con conductos de combustible que puedan

permitir fugas, o con otros componentes similares que requieran mantenimiento

6.2 Especificaciones de las variantes del aparato

Pueden adquirirse varias versiones del hornillo.

• 2000: unidad de un solo quemador

• 4100: unidad de dos quemadores

Para saber cuál es su aparato vea su número de artículo en la placa de características.

Descripción Art. núm.

Elementos de mando para el funcionamiento con alcohol desnaturalizado

7 Montaje del hornillo

Puede empotrar el hornillo en la encimera de su cocina.

7.1 Selección del lugar de montaje

Cuando elija el lugar de montaje, siga las instrucciones siguientes:

• Seleccione para el aparato un lugar bien ventilado.

• Evite que haya corriente de aire en el lugar de montaje.

Si instala el hornillo en una cabina abierta u otras zonas abiertas, monte una

protección adicional contra el viento.

• No maneje el aparato en espacios que presenten peligro de explosión.

7.2 Instalación del hornillo

➤ Recorte en la encimera un orificio rectangular (dimensiones según la tabla

➤ Abra la parte superior y retire los cartuchos. Núm. Descripción1 Control, regulable de forma continua– Control situado a la derecha del todo: quemador cerrado– Control situado a la izquierda del todo: quemador abierto2 Agarrador (accesorios) ¡AVISO! ¡Peligro de dañar el aparato!

Antes de realizar cualquier taladro, asegúrese de que no pueda dañar

cables eléctricos u otras partes del vehículo al taladrar, serrar o lijar. Modelo Dimensiones en mm2000 345 x 3204100 575 x 320

Origo_2000_4100.book Seite 47 Freitag, 6. Januar 2017 11:40 11ES Utilización del hornillo Origo

➤ Coloque el hornillo en el centro del recorte.

➤ Marque las perforaciones.

Utilice como plantilla las perforaciones del borde del hornillo.

➤ Realice una perforación previa en los puntos marcados de la encimera.

➤ Fije el hornillo introduciendo tornillos de cabeza plana en cada perforación del

➤ Coloque a su alcance un extintor de incendios de clase B-1.

8 Utilización del hornillo

8.1 Rellenar de alcohol desnaturalizado

➤ Asegúrese de que todos los quemadores estén apagados:

– Funcionamiento con alcohol desnaturalizado: deslice el mando hasta la

➤ Asegúrese de que el hornillo se haya enfriado hasta la temperatura ambiente.

➤ En caso necesario, retire la tabla para cortar o levante la tapa de vidrio (ambos

➤ Tire del seguro hacia delante (fig. 4, página 3) y levante la parte superior del

➤ Compruebe que en la boca del cartucho no haya fuego ni incandescencia.

➤ Saque el cartucho.

➤ Mantenga el cartucho inclinado hacia abajo (fig. 5, página 3).

➤ Rellene de alcohol desnaturalizado a través de la rejilla por la boca de los

La capacidad máxima de un cartucho es de 1,2 l.

¡ADVERTENCIA! ¡Peligro de lesión!

Nunca extraiga el combustible por los orificios del quemador de la parte

superior del hornillo (fig. 1, página 2).

Un llenado excesivo, el alcohol vertido y los objetos calientes pueden

causar quemaduras graves.

Origo_2000_4100.book Seite 48 Freitag, 6. Januar 2017 11:40 11ES Origo Utilización del hornillo

➤ Compruebe el nivel de combustible poniendo el cartucho en vertical (fig. 6,

Mantenga esta posición durante 20 s para asegurarse de que no esté excesiva-

mente lleno. En caso de que accidentalmente se haya llenado demasiado,

puede extraer el exceso de combustible.

✓ El nivel máximo de combustible se alcanza cuando el combustible puede verse

en el fondo de la boca.

➤ Limpie del exterior del cartucho el alcohol que haya podido verterse.

➤ Cambie el cartucho.

➤ Cierre la parte superior del hornillo y fíjela con el seguro.

8.2 Encendido del hornillo

➤ Deslice el mando hasta la izquierda del todo.

✓ El quemador está abierto.

➤ Encienda el hornillo poniendo una cerilla larga o un mechero largo junto a la

abertura del quemador (fig. 7, página 4).

➤ Ajuste la llama para que no sobresalga del borde de la cazuela.

➤ Seleccione un nivel de potencia con el mando.

I NOTA El hornillo funcionará aunque el cartucho no esté lleno hasta su

¡ATENCIÓN! ¡Peligro de lesión!

Para encender el hornillo utilice cerillas largas o encendedores largos.

Retire rápidamente su mano en cuanto el quemador se encienda.

NOTA Si el hornillo no se ha enfriado de un uso previo, el quemador puede

encenderse y apagarse después inmediatamente. En ese caso,

introduzca aire en la abertura del quemador para disipar el vapor.

Después, encienda el hornillo como se describe arriba.

Origo_2000_4100.book Seite 49 Freitag, 6. Januar 2017 11:40 11ES Utilización del hornillo Origo

8.3 Extinción de la llama

➤ Deslice el mando hasta la derecha del todo.

✓ El quemador está cerrado.

➤ Espere unos cinco segundos.

➤ Deslice el control hasta la izquierda del todo para asegurarse de que la llama se

✓ El quemador está abierto.

➤ Deslice el mando hasta la derecha del todo.

✓ El quemador está cerrado.

8.4 Cubrir el cartucho con un tapón

Para evitar la evaporación del alcohol desnaturalizado, los quemadores se cubren

con tapones de goma cuando el hornillo no va a usarse durante un periodo

➤ Asegúrese de que el hornillo se haya enfriado hasta la temperatura ambiente.

➤ En caso necesario, retire la tabla para cortar o levante la tapa de vidrio (ambos

➤ Tire del seguro hacia delante (fig. 4, página 3) y levante la parte superior del

➤ Coloque el tapón sobre la boca del cartucho.

➤ Cierre la parte superior del hornillo y fíjela con el seguro.

I NOTA Retire los tapones antes de utilizar el hornillo.

Origo_2000_4100.book Seite 50 Freitag, 6. Januar 2017 11:40 11ES Origo Limpieza y mantenimiento del hornillo

9 Limpieza y mantenimiento del hornillo

➤ Retire la parrilla de la parte superior del hornillo. Para ello, deslice el seguro hacia

fuera del orificio y levante la parrilla (fig. 8, página 4).

➤ Limpie la parte superior del hornillo. En especial, quite con cuidado la grasa

adherida y el aceite.

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a su

establecimiento especializado o a la sucursal del fabricante de su país (ver

direcciones en el dorso de estas instrucciones).

Para la tramitación de la reparación y de la garantía debe enviar también los

siguientes documentos:

• una copia de la factura con fecha de compra,

• el motivo de la reclamación o una descripción de la avería.

11 Gestión de residuos

➤ Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

M Cuando vaya a desechar definitivamente el producto, infórmese en el

centro de reciclaje más cercano o en un comercio especializado sobre las

normas pertinentes de eliminación de materiales.

No use en la limpieza objetos afilados o duros ya que pueden dañar el

Origo_2000_4100.book Seite 51 Freitag, 6. Januar 2017 11:40 11ES Características técnicas Origo

12 Características técnicas

Art. núm.: 9103303884 9103303890

Número de quemadores: 1 2

Duración de la combustión: aprox. 4,5 h

Potencia del quemador: 2.000 W Tiempo de ebullición para 1 l de

Capacidad del cartucho: 1,2 l

➤ Aguarde cerca de cinco segundos.

ver verso do manual).

nedad (fig. 6, side 3).
