Origo 4100 - Kuchenka DOMETIC - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka alkoholowa dwupalnikowa
Marka	Dometic
Model	Origo 4100
Liczba palników	2
Wymiary (dł. x szer. x wys.)	623 x 377 x 150 mm
Waga	8 kg
Zasilanie	Alkohol denaturowany
Pojemność zbiornika	1,2 l na zbiornik
Moc palnika	2 000 W
Czas spalania	Około 4,5 h
Czas zagotowania (1 l wody)	10 min
Główne funkcje	Gotowanie, ciągła regulacja płomienia, działanie absorpcyjne
Konserwacja i czyszczenie	Czyścić miękkimi ściereczkami, zdjąć ruszt i usunąć tłuszcz oraz olej
Bezpieczeństwo	Używać wyłącznie alkoholu denaturowanego; nie palić; mieć pod ręką gaśnicę; nie pozostawiać bez nadzoru; dobrze wietrzyć
Części zamienne akcesoria	Szklana pokrywa, podstawa pod garnek, deska do krojenia
Naprawialność	Gwarancja producenta; w przypadku napraw skontaktować się z autoryzowanym sprzedawcą
Przeznaczenie	Pojazdy i łodzie
Materiał	Stal nierdzewna

Często zadawane pytania - Origo 4100 DOMETIC

Jakiego paliwa używać z Dometic Origo 4100?

Używaj wyłącznie alkoholu denaturowanego. Nigdy nie używaj benzyny, oleju napędowego, metanolu, propanu ani podpałki do węgla drzewnego.

Jak zapalić kuchenkę Origo 4100?

Przekręć pokrętło sterowania maksymalnie w lewo (palnik otwarty). Użyj długiej zapałki lub długiej zapalniczki w pobliżu otworu palnika. Szybko cofnij rękę, gdy palnik się zapali.

Jak wyłączyć kuchenkę?

Przekręć pokrętło sterowania maksymalnie w prawo, aby zamknąć palnik. Odczekaj około pięciu sekund, następnie otwórz krótko palnik maksymalnie w lewo, aby sprawdzić, czy płomień jest zgaszony, a następnie ponownie zamknij maksymalnie w prawo.

Jaka jest pojemność zbiornika?

Każdy zbiornik ma maksymalną pojemność 1,2 litra. Nie napełniaj powyżej poziomu maksymalnego, aby uniknąć rozszerzania się podgrzanego alkoholu.

Jakie są wymiary i waga kuchenki?

Wymiary wynoszą 623 x 377 x 150 mm (dł. x szer. x wys.), a waga to 8 kg.

Czy można używać kuchenki w pomieszczeniu?

Tak, ale tylko w miejscu dobrze wentylowanym. Zapewnij odpowiednią wentylację, aby uniknąć ryzyka uduszenia.

Jakie akcesoria są dostępne do Origo 4100?

Akcesoria obejmują szklaną pokrywę, podstawkę pod garnek oraz deskę do krojenia. Są sprzedawane osobno.

Jak czyścić kuchenkę?

Zdejmij górny ruszt. Wyczyść górną powierzchnię miękką ściereczką, dokładnie usuwając wszelki tłuszcz i olej. Nie używaj ostrych przedmiotów.

Co zrobić, jeśli palnik zapali się i natychmiast zgaśnie?

Może się to zdarzyć, jeśli kuchenka jest jeszcze gorąca. Przedmuchaj otwór palnika, aby rozproszyć parę, a następnie zapal normalnie.

Jaki jest czas spalania przy pełnym zbiorniku?

Czas spalania wynosi około 4,5 godziny dla obu palników łącznie.

INSTRUKCJA OBSŁUGI Origo 4100 DOMETIC

Kuchenka spirytusowa

Instrukcja obsługi 143

Liehové varice

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

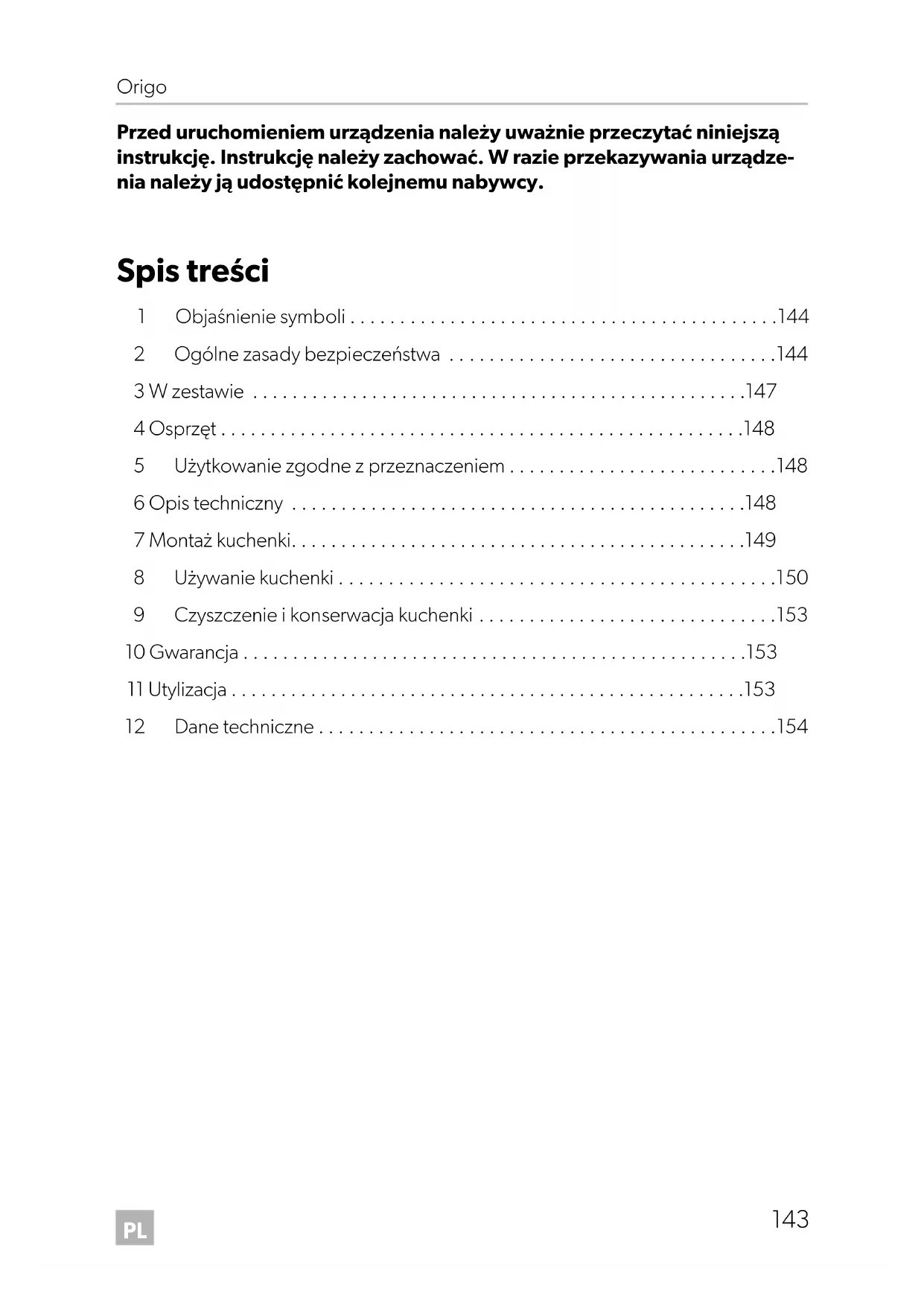

Spis treści

1 Objaśnienie symboli 144 2 Ogólne zasady bezpieczeństwa 144 3 W zestawie 147 4 Osprzęt 148 5 Użytkowanie zgodne z przeznaczeniem 148 6 Opis techniczny 148 7 Montaż kuchenki 149 8 Używanie kuchenki 150 9 Czyszczenie i konserwacja kuchenki 153 10 Gwarancja 153 11 Utylizacja 153 12 Dane techniczne 154

1 Objaśnienie

OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA Informacja uzupełniająca dot. obsługi produktu.

2 Ogólne zasady bezpieczeństwa

Producent nie odpowiada za szkody spowodowane:

• uszkodzeniem produktu w sposób mechaniczny
• zmianami dokonanymi w produkcie bez wyraźnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

Podczas używania urządzeń elektrycznych należy zawsze przestrzegać następujących podstawowych środków ostrożności, aby zapewnić sobie ochronę przed:

• porażeniem elektrycznym, -niebezpieczeństwem pożaru, -obrażeniami.

2.1 Ogólne bezpieczeństwo

OSTRZEŻENIE!

• Używać kuchenki wyłącznie ze spirytusem denaturowanym. Nie używać innych paliw, takich jak benzyna, olej napędowy, alkohol metylowy, propan lub płynna rozpałka do grilla.

- Niebezpieczeństwo uduszenia!

Przed uruchomieniem kuchenki zadbać o wystarczającą wentylację.

• Zamontować w zasięgu gaśnicę klasy A (do płomieni spirytusu).

Regularnie zlecać kontrolę gaśnicy przez upoważniony personel specjalistyczny.

• Osoby (w tym dzieci), które ze względu na zdolności fizyczne, sensoryczne lub umysłowe albo ze względu na brak doświadczenia lub niewiedzę nie są w stanie bezpiecznie używać produktu, nie mogą go używać bez nadzoru lub instruktażu odpowiedzialnej osoby. Urządzenia elektryczne nie są zabawkami!

Dzieci nie są w stanie prawidłowo oceniać zagrożeń stwarzanych przez urządzenia elektryczne. Nie pozwalać dzieciom na używanie urządzeń elektrycznych bez nadzoru.

UWAGA!

Używać kuchenki wyłącznie zgodnie z jej przeznaczeniem.

2.2 Bezpieczeństwo podczas obchodzenia się ze spirytusem denaturowanym

OSTRZEŻENIE!

• Łatwopalne substancje należy trzymać z dala od urządzeń grzejnych i kuchenek oraz innych źródeł światła i ciepła.
• Spirytus denaturowany przechowywać wyłącznie w odpowiednich zbiornikach i w wystarczającej odległości od kuchenki.
• Zadbać o to, aby w miejscu przechowywania spirytusu denaturowego lub w miejscu napełniania nie występowało ryzyko iskrzenia i powstania płomieni.
• Nigdy nie napełniać mis palnika w kuchence. Nigdy nie wlewać spirytusu przez otwory palnika w osłonie (rys. 1, strona 2).
• Przepełnione misy palnika, rozlany spirytus denaturowany i gorące powierzchnie mogą prowadzić do POWAŻNYCH poparzeń.
• Spirytus denaturowany spala się prawie niewidocznym płomieniem, w związku z czym poważne szkody mogą powstać zanim spostrzeżesz zagrożenie.

UWAGA!

• Zawsze niezwłocznie wycierać rozlany spirytus denaturowany, aby zapobiec niekontrolowanemu spalaniu.
• Podczas obchodzenia się ze spirytusem denaturowanym i używania kuchenki nie wolno palić.
• Misę palnika napełniać jedynie do maksymalnego poziomu. Podgrzany spirytus denaturowany ulega rozciąganiu w misie palnika. Przelewający się spirytus powoduje niekontrolowane spalanie w kuchence.

2.3 Bezpieczeństwo podczas eksploatacji urządzenia

OSTROŻNIE!

• Do zapalania palnika należy używać długich zapałek lub zapalniczki prętowej.
• Po zapaleniu palnika szybko odsunąć ręce na bok.
• Podczas używania kuchenki nosić stosowną odzież. Nie nosić zwisających ubrań, które mogą złapać ogień.

UWAGA!

• Przed dotknięciem kuchenki gołymi rękami zaczekać, aż ostygnie ona do temperatury otoczenia.
• Otoczenie kuchenki należy utrzymywać w stanie wolnym od tłuszczu, substancji alkoholowych, plastiku i łatwopalnych materiałów (na przykład zasłon, ręczników, przyborów kuchennych). Używać wyłącznie garnków i patelni o maksymalnej średnicy 23 cm.
• Podczas gotowania zwracać uwagę na prawidłowy stan garnków i patelni. Zaleca się używanie uchwytów do garnków (rys. 2, strona 2, Osprzęt).
• Podczas podgrzewania tłuszczu i oleju należy zachować szczególną ostrożność. Przy zbyt wysokiej temperaturze tłuszcz i oleje mogą się zapalić.
• Używać wyłącznie suchych podkładek pod garnki, aby zapobiec powstawaniu pary. Zamiast podkładek nie należy używać ścierek, ponieważ mogą się one zapalić.
• Nie pozostawiać kuchenki bez nadzoru w czasie gotowania. Zbyt długie gotowanie może powodować powstanie dymu lub pożarów.
• Przed zdjęciem garnka ustawić regulator (rys. 2 1, strona 2) w pozycji „Wył.”.
• Nie wolno używać kuchenki w celu ogrzewania pomieszczenia.

3 W zestawie

Kuchenka Gumowa podkładka uszczelniająca na miskę palnika

4 Osprzęt

Oznaczenia Nr art.
	2000 4100
SzklanaPokrywa	9103303990 9103303989
Uchwytgarnka	9103303981 9103303981
Deska do krojenia	9103303987 9103303986

5 Użytkowanie zgodne z przeznaczeniem

Kuchenka Origo jest przeznaczona do montażu na pokładach pojazdów lub łodzi.

6 Opistecniczny

6.1 Funkcja

Kuchenka jest wykonana z nierdzewnej stali szlachetnej i działa na zasadzie absorpcyjnej. Misy palnika mają pojemność 1,2 l. Paliwem jest spirytus denaturowany.

Spirytus jest w misie palnika absorbowany w niepalny materiał. Misy palnika nie zawierają zaworów ani przyzewodów, które mogłyby stać się nieszczelne, ani innych komponentów, wymagających regularnego serwisowania.

6.2 Specyfikacja wariantów urządzenia

Kuchenki Origo są dostarczane w różnych wariantach urządzenia.

2000: kuchenka jednopalnikowa 4100: kuchenka dwupalnikowa

Oznaczenia posiadanego urządzenia jest podane na tabliczce znamionowej.

6.3 Elementy obsługowe

Elementy obsługowe do pracy ze spirytusem denaturowanym (rys. 2, strona 2):

Nr Opis

1 Płynny regulator

• Regulator całkowicie po prawej stronie: Palnik zamknięty
• Regulator całkowicie po lewej stronie: Palnik otwarty

2 Uchwyt garnka (osprzęt)

7 Montaż kuchenki

Kuchenkę należy zamontować w blacie roboczym kuchni.

7.1 Wybór miejsca

Przy wybieraniu miejsca

Wybrać miejsce. Uważać, aby w miejscu montażu nie powstawał przeciąg.

W przypadku wbudowania kuchenki w otwartym kokpicie lub w innych otwartych miejscach, należy dodatkowo zamontować osłonę przeciw wiatrowi.

• Nie używać urządzenia w pomieszczeniach zagrożonych wybuchem.

7.2 Montaż kuchenki

UWAGA! Ryzyko uszkodzenia!

Przed wykonaniem wszelkich otworów upewnić się, że wiercenie, cięcie i piłowanie nie powoduje ryzyka uszkodzenia kabli elektrycznych lub innych części pojazdu.

Wyciąć prostokątny otwór w blacie roboczym (wymiary podano w poniższej tabeli):

Model Wymiary w mm
2000	345 x 320
4100	575 x 320

Otworzyć pokrywę i wyjąć misy palników. Umieścić kuchenkę na środku w wycięciu. Zaznaczyć otwory do nawiercenia. Jako szablonu użyć otworów przy krawędzi kuchenki. Wywiercić otwory w zaznaczonych miejscach. W celu przymocowania wkręcić śruby z łbem wpuszczanym w otwory przy krawędzi. W pobliżu zamontować gaśnicę klasy B-1.

8 Używanie kuchenki

8.1 Wlewanie spirytusu denaturowanego

OSTRZEŻENIE! Niebezpieczeństwo zranienia!

Nigdy nie napełniać mis palnika w kuchence. Nigdy nie wlewać spirytusu przez otwory palnika w osłonie (rys. 1, strona 2).

Przepełnione misy palnika, rozlany spirytus denaturowany i gorące powierzchnie mogą prowadzić do POWAŻNYCH poparzeń.

Upewnić się, że wszystkie palniki są wyłączone: - Praca ze spirytusem: Przesunąć regulator całkowicie w prawo. Upewnić się, że kuchenka ostygła do temperatury pokojowej. W razie potrzeby usunąć deskę do krojenia lub unieść szklaną pokrywę (Osprzęt). Pociągnąć blokadę do przodu (rys. 4, strona 3) i unieść płytę do gotowania. Sprawdzić otwory palnika, aby się upewnić, że nie ma w nim ognia ani żaru. Wyjąć misę palnika. ▸ Przytrzymać misę palnika skierowaną skośnie w dół (rys. 5, strona 3). Wlać spirytus denaturowany przez siatkę drucianą w otwór misy palnika. Nie wolno przekraczać maksymalnej ilości napełnienia, wynoszącej 1,2 l na misę palnika.

▸ Sprawdzić dopuszczalny poziom napełnienia, przytrzymując misę palnika pionowo w dół (rys. 6, strona 3).

Przytrzymać ją w tej pozycji przez 20 s, aby się upewnić, że nie jest przepełniona. Jeżeli przypadkowo wlano zbyt dużą ilość spirytusu denaturowanego, należy zutylizować nadmiar.

✓ Maksymalny poziom napełnienia jest osiągnięty, gdy spirytus jest widoczny przy dolnym krańcu otworu.

WSKAZÓWKA

Kuchenka działa także wtedy, gdy misa palnika nie jest napełniona do maksymalnego poziomu.

Oczyścić misę palnika na zewnątrz z ewentualnie rozlanego spirytusu. Włożyć z powrotem misę palnika. Zamknąć płytę do gotowania i zabezpieczyć ją za pomocą blokady.

8.2 Zapalanie kuchenki

OSTROŻNIE! Niebezpieczeństwo zranienia!

Do zapalania używać długich zapałek lub zapalniczek prętowych.

Po zapaleniu palnika szybko odsunąć ręce na bok.

Przesunąć regulator całkowicie w lewo. ✓ Palnik jest otwarty. ▸ Zapalić kuchenkę, przytrzymując długą zapałkę lub zapalniczkę prętową przy otworze palnika (rys. 7, strona 4).

Ustawić płomień tak, aby nie rozciągał się powyżej krawędzi misy. Za pomocą regulatora ustawić zadany stopień mocy.

WSKAZÓWKA

Jeżeli kuchenka nie ostygnie całkowicie po poprzednim użyciu, może się zdarzyć, że płomień zapali się i natychmiast zgaśnie. Należy wtedy wdmuchnąć powietrze do otworu palnika, aby odprowadzić parę z urządzenia.

Następnie zapalić kuchenkę zgodnie z powyższym opisem.

8.3 Gaszenie płomienia

Przesunąć regulator całkowicie w prawo. ✓ Palnik jest zamknięty.

Zaczekać około pięciu sekund. ▶ Ponownie przesunąć regulator całkowicie w lewo, aby się upewnić, że płomień jest wyłączony. ✓ Palnik jest otwarty. Przesunąć regulator całkowicie w prawo. ✓ Palnik jest zamknięty.

8.4 Zamykanie misy palnika przy użyciu uszczelki

W celu zabezpieczenia przy odparowywaniu spirytusu denaturowanego misy palników zamyka się przy użyciu gumowych uszczelek, gdy kuchenka nie będzie używana przez dłuższy czas.

Upewnić się, że kuchenka ostygła do temperatury pokojowej. W razie potrzeby usunąć deskę do krojenia lub unieść szklaną pokrywę (osprzęt). Pociągnąć blokadę do przodu (rys. 4, strona 3) i unieść płytę do gotowania. Wyciągnąć uszczelkę przez otwór misy palnika. Zamknąć płytę do gotowania i zabezpieczyć ją za pomocą blokady.

WSKAZÓWKA

Przed użyciem kuchenki pamiętać o wyjęciu uszczelek.

9 Czyszczenie i konserwacja kuchenki

UWAGA!

Do czyszczenia nie wolno używać ostrych lub twardych środków, ponieważ mogą one doprowadzić do uszkodzenia urządzenia.

Zdjąć kratkę z płyty do gotowania. W tym celu wysunąć pałąk z otworu i unieść kratkę z płyty do gotowania (rys. 8, strona 4). Wyczyścić płytę do gotowania. Usunąć w szczególności przywierające tłuszcze i oleje.

10 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

- kopii rachunku z datą zakupu, - informacji o przyczynie reklamacji lub opisu wady.

11 Utylizacja

Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

12 Dane techniczne

	Origo2000 Origo	4100
Nr art.: 9103303884 9103303890
Ilość płomieni: 1 2
Czas palenia: ok. 4,5 h
Palnik DUJEJ mocy: 2000 W
Czas gotowania 1 l wody: 10 min
Maks. ilosci napelniania: 1,2 I
Wymiary (d.f. x szer. x wys.):	396 x 377 x 150 mm	623 x 377 x 150 mm
Waga: 5,8 kg	8 kg
