Origo 4100 - Cucina DOMETIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fornello ad alcool a doppio fuoco
Marca	Dometic
Modello	Origo 4100
Numero di bruciatori	2
Dimensioni (L x P x H)	623 x 377 x 150 mm
Peso	8 kg
Alimentazione	Alcol denaturato
Capacità del serbatoio	1,2 L per serbatoio
Potenza del bruciatore	2 000 W
Durata di combustione	Circa 4,5 h
Tempo di ebollizione (1 L di acqua)	10 min
Funzioni principali	Cottura, controllo continuo della fiamma, funzionamento per assorbimento
Manutenzione e pulizia	Pulire con panni morbidi, rimuovere la griglia ed eliminare grasso e olio
Sicurezza	Usare solo alcol denaturato; non fumare; tenere un estintore a portata di mano; non lasciare incustodito; aerare bene
Ricambi e accessori	Coperchio di vetro, supporto per pentole, tagliere
Riparabilità	Garanzia del produttore; contattare il rivenditore specializzato per eventuali riparazioni
Utilizzo previsto	Veicoli e imbarcazioni
Materiale	Acciaio inossidabile

Domande frequenti - Origo 4100 DOMETIC

Che tipo di carburante utilizzare con il Dometic Origo 4100?

Utilizzare solo alcol denaturato. Non utilizzare mai benzina, diesel, metanolo, propano o accendifuoco per carbone.

Come accendere il fornello Origo 4100?

Portare la manopola di controllo completamente a sinistra (bruciatore aperto). Utilizzare un lungo fiammifero o un accendino lungo vicino all'apertura del bruciatore. Ritirare rapidamente la mano non appena il bruciatore si accende.

Come spegnere il fornello?

Girare la manopola di controllo completamente a destra per chiudere il bruciatore. Attendere circa cinque secondi, quindi aprire brevemente il bruciatore completamente a sinistra per verificare che la fiamma sia spenta, poi richiudere completamente a destra.

Qual è la capacità del serbatoio?

Ogni serbatoio ha una capacità massima di 1,2 litri. Non riempire oltre il livello massimo per evitare l'espansione dell'alcol riscaldato.

Quali sono le dimensioni e il peso del fornello?

Le dimensioni sono 623 x 377 x 150 mm (L x P x H) e il peso è di 8 kg.

Si può usare il fornello all'interno?

Sì, ma solo in un luogo ben ventilato. Assicurarsi di una ventilazione sufficiente per evitare rischi di asfissia.

Quali accessori sono disponibili per l'Origo 4100?

Gli accessori includono un coperchio di vetro, un supporto per pentole e un tagliere. Sono venduti separatamente.

Come pulire il fornello?

Rimuovere la griglia superiore. Pulire la superficie con un panno morbido, eliminando accuratamente grasso o olio. Non utilizzare oggetti taglienti o appuntiti.

Cosa fare se il bruciatore si accende e si spegne immediatamente?

Può accadere se il fornello è ancora caldo. Soffiare nell'apertura del bruciatore per dissipare il vapore, quindi accendere normalmente.

Qual è la durata di combustione con un serbatoio pieno?

La durata di combustione è di circa 4,5 ore per entrambi i bruciatori combinati.

MANUALE UTENTE Origo 4100 DOMETIC

NI Spirituskooktoestellen

8.1 Rellenar de alcohol desnaturalizzato

Prima di effettuare la messa in funzione, leggere accuratamente questo manuale di istruzioni, conservarlo e, nel caso in cui il prodotto venga ceduto ad un altro utente, consegnare anche le relative istruzioni.

Indice

1 Spiegazione dei simboli 66 2 Indicazioni generali di sicurezza 66 3 Dotazione 69 4 Accessori 70 5 Uso conforme alla destinazione 70 6 Descrizione delle caratteristiche tecniche 70 7 Montaggio del fornello 71 8 Uso del fornello 72 9 Pulizia e manutenzione del fornello 75 10 Garanzia 75 11 Smaltimento 75 12 Specifiche tecniche 76

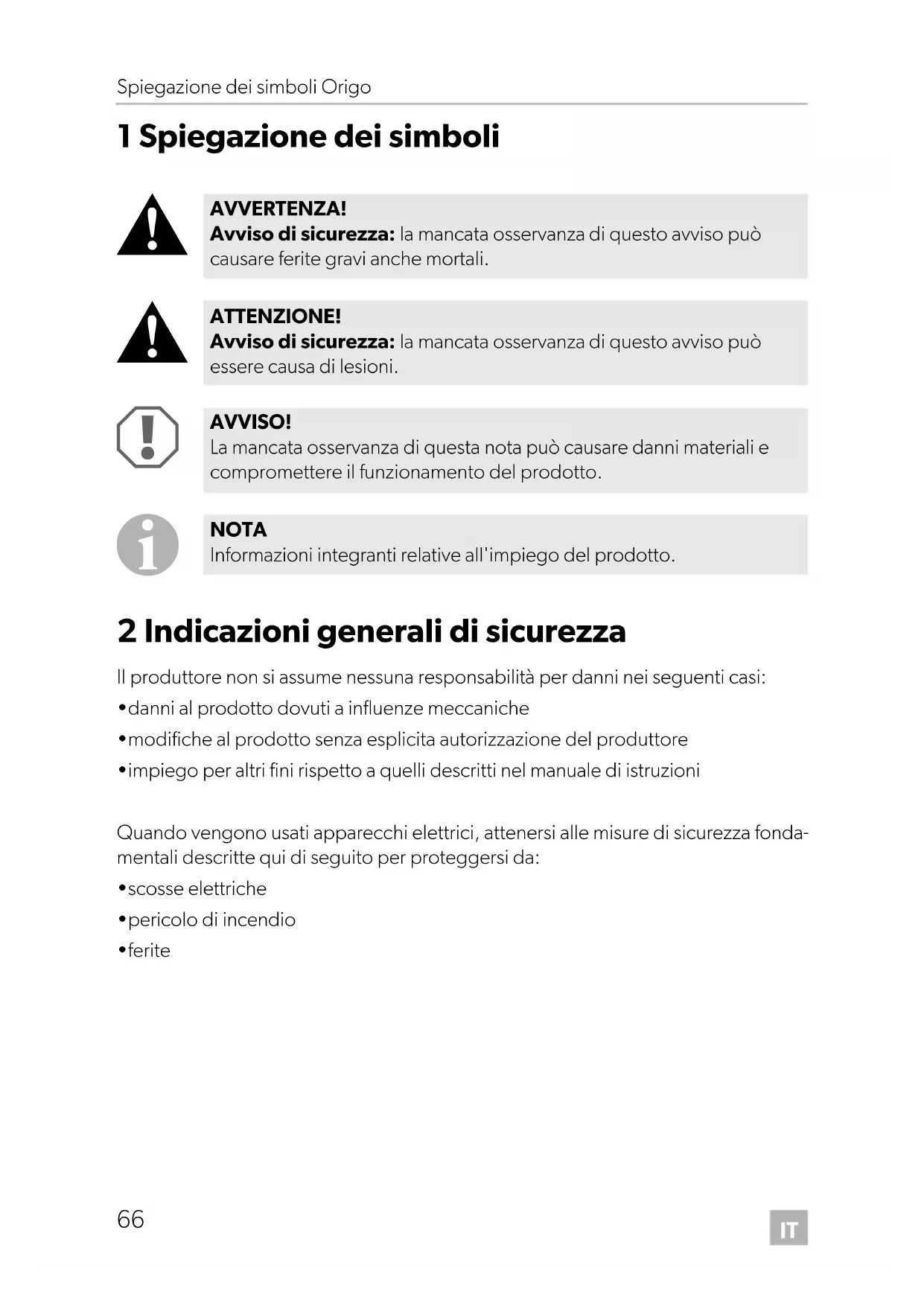

1 Spiegazione dei simboli

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.

AVVISO!

La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integrative relative all'impiego del prodotto.

2 Indicazioni generali di sicurezza

Il produttore non si assume nessuna responsabilità nei seguenti casi:

• danni al prodotto dovuti a influenze meccaniche
• modifiche al prodotto senza esplicita autorizzazione del produttore
• impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

Quando vengono usati apparecchi elettrici, attenersi alle misure di sicurezza fondamentali descritte qui di seguito per proteggersi da:

• scosse elettriche
• pericolo di incendio e ferite

2.1 Sicurezza generale

AVVERTENZA!

• Utilizzare solo alcool denaturato. Non usare altri tipi di combustibile quali benzina, diesel, metanolo, propano o l'accenditore del carbone di legno.

Pericolo di asfissia!

Prima di mettere in funzione l'apparecchio, assicurarsi che l'area sia sufficientemente ventilata.

• Posizionare un estintore di classe A (per incendi causati da alcool) in modo tale che risulti a portata di mano.

Assicurarsi inoltre che esso venga controllato regolarmente da parte di personale qualificato.

• Le persone (bambini compresi) che a causa delle proprie capacità fisiche, sensoriali o mentali, oppure che a causa della propria inesperienza e scarsa conoscenza non siano in grado di utilizzare il prodotto in modo sicuro, devono evitare di utilizzarlo se non in presenza e seguendo le istruzioni di una persona responsabile per loro.

- I dispositivi elettrici non sono giocattoli!

Tenere l'apparecchio fuori dalla portata di bambini o persone che non sono in grado di utilizzarlo. Non lasciare che usino l'apparecchio se non in presenza di una persona responsabile.

AVVISO!

• Usare il fornello unicamente per l'uso conforme alla sua destinazione.

2.2 Misure di sicurezza durante l'uso di alcool denaturato

AVVERTENZA!

• Mantenere le sostanze infiammabili lontano dai dispositivi di riscaldamento o di cottura, nonché da fonti di luce e calore.
• Conservare l'alcool in recipienti adatti e a distanza adeguata dal fornello.
• Eliminare tutte le fonti di scintille o fiamme dove viene conservato o riempito d'alcool.
• Non riempire mai i recipienti se sono ancora nel fornello. Non versare mai il combustibile attraverso le aperture del bruciatore sulla parte superiore del fornello (fig. 1, pagina 2).
• Nel caso in cui dovesse venir riempito troppo, l'alcool fuoriuscito a contatto con oggetti caldi può causare gravi ustioni.
• La fiamma dell'alcool denaturato risulta quasi invisibile; per questo motivo, possono verificarsi ustioni prima che si noti il pericolo.

AVVISO!

• Pulire subito l'alcool fuoriuscito per evitare che bruci in modo incontrollato.
• Non fumare quando si lavora con l'alcool o quando il fornello è in funzione.
• Riempire il serbatoio solo fino al livello di riempimento massimo. L'alcool si espande nel serbatoio se riscaldato. L'alcool fuoriuscito potrebbe causare una combustione non controllabile all'interno del fornello.

2.3 Uso sicuro del dispositivo

ATTENZIONE!

• Usare dei lunghi fiammiferi o accenditori dalla forma allungata per accendere il bruciatore. Rimuovere velocemente la mano non appena il bruciatore si infiamma.
• Indossare vestiti adatti quando si usa il fornello. Non indossare indumenti svolazzanti che possono prendere fuoco.

AVVISO!

• Lasciare che il fornello si raffreddi fino a raggiungere la temperatura ambiente prima di toccarlo a mani nude.
• Mantenere l'area attorno al fornello e le parti interne libere da lubrificanti, grasso, sostanze alcoliche, plastica o vestiti infiammabili (ad esempio tende, asciugamani, utensili da cucina).
• Usare solo pentole e padelle con un diametro massimo di 23 cm.
• Quando si cucina, assicurarsi che le pentole e le padelle siano posizionate in modo sicuro. Si consiglia l'uso di fermapentole (fig. 2 2, pagina 2, accessorio).
• Prestare attenzione quando si riscaldano grassi o olio. I grassi e l'olio si infiammano se esposti a forti fonti di calore.
• Usare solo presine asciutte per evitare la formazione di vapore. Non usare asciugamani o oggetti in tessuto in quanto potrebbero prendere fuoco.
• Non lasciare i fornelli incustoditi quando si cucina. Le pentole che bollono sul fuoco possono causare l'emissione di fumo e incendi.
• Portare il regolatore del bruciatore (fig. 2 1, pagina 2) in posizione di spegnimento prima di rimuovere la padella.
• Non usare il fornello per riscaldare l'ambiente.

3 Dotazione

Fornello Guarnizione per il serbatoio

4 Accessori

Descrizione Art. n.

2000 4100

Copertura in vetro 9103303990 9103303989

Fermapentole 9103303981 9103303981

Tagliere

9103303987 9103303986

5 Uso conforme alla destinazione

I fornelli Origo sono progettati per l'uso all'interno di veicoli o barche.

6 Descrizione delle caratteristiche tecniche

6.1 Funzione

Il fornello è in acciaio inox ed è stato progettato in base al principio di assorbimento. Il serbatoio ha una capacità di 1,2 litri di alcol denaturato che viene usato come combustibile.

L'alcol viene assorbito in un materiale non infiammabile nel serbatoio. Non sono presenti valvole o condotti del combustibile (essi infatti potrebbero presentare perdite) oppure altri componenti che potrebbero richiedere una manutenzione regolare.

6.2 Specifiche per le varianti del dispositivo

Sono disponibili diversi modelli di fornelli.

2000: unità con bruciatore singolo; 4100: unità con doppio bruciatore

Per definire il proprio apparecchio, vedere il numero dell'articolo sulla targhetta identificatrice.

6.3 Elementi di lavoro

Elementi di lavoro per l'uso con alcol denaturato (fig. 2, pagina 2):

N. Descrizione

1 Regolatore, impostabile in modo continuo

• Regolatore impostato completamente: bruciatore chiuso
• Regolatore impostato completamente: bruciatore aperto

2 Fermapentole (accessorio)

7 Montaggio del fornello

È possibile inserire il fornello nel piano da lavoro della cucina.

7.1 Come scegliere il luogo per l'installazione

Quando si sceglie il luogo per l'installazione, tenere presente quanto segue:

• Selezionare un luogo ben ventilato.
• Evitare di installare il dispositivo in un luogo dove sono presenti correnti d'aria. Se si inserisce il fornello in un abitacolo o altri posti aperti, montare un'ulteriore protezione dal vento.
• Non mettere in funzione il dispositivo in luoghi soggetti al pericolo di esplosione.

7.2 Installazione del fornello

AVVISO! Pericolo di danni al dispositivo!

Prima di effettuare perforazioni, assicurarsi che nessun cavo elettrico o altri componenti del veicolo vengano danneggiati dall'uso di trapani, seghe e lime.

Eseguire un foro rettangolare nel piano da lavoro (per le dimensioni, consultare la seguente tabella):

Modello Dimensioni in mm

2000345×320

4100575×320

Aprire la parte superiore e rimuovere i recipienti. Posizionare il fornello all'interno del foro quadrangolare. Contrassegnare i fori.

Utilizzare i fori sul bordo del fornello come modello.

Pre-perforare i fori contrassegnati nel piano da lavoro. Fissare il fornello con viti a testa piatta nei fori del bordo. Posizionare un estintore (classe B-1) a portata di mano.

8 Uso del fornello

8.1 Riempimento con alcool denaturato

AVVERTENZA! Pericolo di ferite!

Non versare mai il combustibile attraverso le aperture del bruciatore sulla parte superiore del fornello (fig. 1, pagina 2).

Nel caso in cui dovesse venir riempito troppo, l'alcool fuoriuscito a contatto con oggetti caldi può provocare gravi ustioni.

Assicurarsi che tutti i bruciatori siano spenti: - uso con alcool denaturato: far scorrere il regolatore completamente verso destra. Assicurarsi che il fornello si raffreddi a temperatura ambiente.

Se possibile, rimuovere il tagliere oppure alzare la copertura in vetro (entrambi accessori). Tirare in avanti il gancio di arresto (fig. 4, pagina 3) e sollevare la parte superiore del fornello. Controllare l'apertura del serbatoio per assicurarsi che non sia presente fuoco o fiamme. Estrarre il serbatoio. Tenere il serbatoio inclinato verso il basso (fig. 5, pagina 3). Riempire con alcool denaturato attraverso la rete metallica nell'apertura del serbatoio.

Non superare la capacità massima del serbatoio (1,2 l).

Controllare il livello di combustibile portando il serbatoio in posizione verticale (fig. 6, pagina 3).

Tenerlo in questa posizione per 20 sec, per assicurarsi che non sia troppo pieno. Inoltre, nel caso in cui sia stato riempito troppo, è possibile togliere il combustibile in eccesso.

✓ Si raggiunge il livello massimo di combustibile quando il combustibile è visibile sulla parte inferiore dell'apertura.

NOTA

Il fornello funziona anche se il serbatoio non è stato riempito al livello massimo.

Pulire l'alcool che potrebbe essere fuoriuscito dal serbatoio. Rimettere in posizione il serbatoio.

Chiudere la parte superiore del fornello e assicurarla con il gancio di arresto.

8.2 Accensione del fornello

ATTENZIONE! Pericolo di ferite!

Usare dei lunghi fiammiferi o accenditori a forma allungata per accendere il bruciatore. Togliere rapidamente la mano non appena il bruciatore si infiamma.

Far scorrere il regolatore completamente verso sinistra. Il bruciatore è aperto. Accendere il fornello posizionando un lungo fiammifero o un accenditore a forma allungata all'apertura del bruciatore (fig. 7, pagina 4). Regolare la fiamma in modo che non si estenda oltre il bordo del fondo della pentola. Con il regolatore, scegliere l'impostazione desiderata.

NOTA

Se il fornello non si è ancora raffreddato dall'uso precedente, il bruciatore potrebbe accendersi per poi spegnersi subito. In quel caso, soffiare nell'apertura del bruciatore per disperdere il vapore. Accendere poi il fornello come descritto sopra.

8.3 Come spegnere la fiamma

Far scorrere il regolatore completamente verso destra. Il bruciatore è chiuso. Attendere circa cinque secondi. Far scorrere il regolatore completamente verso sinistra per assicurarsi che la fiamma sia spenta. Il bruciatore è aperto. Far scorrere il regolatore completamente verso destra. Il bruciatore è chiuso.

8.4 Chiusura del serbatoio con la guarnizione

Se non si intende utilizzare il fornello per un lungo periodo di tempo, per evitare che l'alcool denaturato evapori, ricoprire i bruciatori con guarnizioni in gomma.

Assicurarsi che il fornello si raffreddi a temperatura ambiente. Se possibile, rimuovere il tagliere oppure alzare la copertura in vetro (entrambi accessori). Tirare in avanti il gancio di arresto (fig. 4, pagina 3) e sollevare la parte superiore del fornello. Posizionare la guarnizione sopra l'apertura del serbatoio.

Chiudere la parte superiore del fornello e assicurarla con il gancio di arresto.

NOTA

Rimuovere le guarnizioni prima di usare il fornello.

9 Pulizia e manutenzione del fornello

AVVISO!

Non usare utensili affiliati o duri per pulire il fornello, in quanto potrebbero danneggiarlo.

Rimuovere la griglia alla parte superiore del fornello. Per fare ciò, far scorrere il fermo attraverso il foro e alzare la griglia (fig. 8, pagina 4). ▶ Pulire la parte superiore del fornello. Pulire con cura particolare macchie di grasso e olio.

10 Garanzia

Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi al proprio rivenditore specializzato o alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni).

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

11 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

12 Specifiche tecniche

	Origo2000 Origo	4100
Art. n.: 9103303884 9103303890
Numero di bruciatori: 1 2
Durata di combustione: circa 4,5 h
Potenza del bruciatore: 2.000 W
Tempo di cottura per 1 l d'acqua: 10 min
Capacità del serbatoio: 1,2 l
Dimensioni (L x P x A):	396 x 377 x 150 mm	623 x 377 x 150 mm
Peso:	5,8 kg	8 kg
