Produkttyp	Dubbelbrännarens alkoholkokare
Märke	Dometic
Modell	Origo 4100
Antal brännare	2
Mått (L x B x H)	623 x 377 x 150 mm
Vikt	8 kg
Bränsle	Denaturerad alkohol
Tankkapacitet	1,2 L per tank
Brännareffekt	2 000 W
Brinntid	Cirka 4,5 h
Koktid (1 L vatten)	10 min
Huvudfunktioner	Matlagning, kontinuerlig flamreglering, absorptionsteknik
Underhåll och rengöring	Rengör med mjuka trasor, ta bort galler och avlägsna fett och olja
Säkerhet	Använd endast denaturerad alkohol; rök inte; ha en brandsläckare till hands; lämna inte utan uppsikt; vädra väl
Reservdelar tillbehör	Glaslock, kastrullstöd, skärbräda
Reparerbarhet	Tillverkargaranti; kontakta auktoriserad återförsäljare för reparationer
Avsedd användning	Fordon och båtar
Material	Rostfritt stål

Vanliga frågor - Origo 4100 DOMETIC

Vilken typ av bränsle ska användas med Dometic Origo 4100?

Använd endast denaturerad alkohol. Använd aldrig bensin, diesel, metanol, propan eller kolgrillstartare.

Hur tänder man Origo 4100-spisen?

Vrid kontrollratten helt åt vänster (brännaren öppen). Använd en lång tändsticka eller en lång tändare nära brännaröppningen. Dra snabbt bort handen när brännaren tänds.

Hur stänger man av spisen?

Vrid kontrollratten helt åt höger för att stänga brännaren. Vänta cirka fem sekunder, öppna sedan brännaren kort helt åt vänster för att kontrollera att lågan är släckt, stäng sedan helt åt höger.

Vad är tankkapaciteten?

Varje tank har en maximal kapacitet på 1,2 liter. Fyll inte över maxnivån för att undvika expansion av uppvärmd alkohol.

Vilka är måtten och vikten på spisen?

Måtten är 623 x 377 x 150 mm (L x B x H) och vikten är 8 kg.

Kan man använda spisen inomhus?

Ja, men endast i ett väl ventilerat utrymme. Se till att det finns tillräcklig ventilation för att undvika kvävningsrisk.

Vilka tillbehör finns till Origo 4100?

Tillbehören inkluderar ett glaslock, ett kastrullstöd och en skärbräda. De säljs separat.

Hur rengör man spisen?

Ta bort gallret ovanpå. Rengör ovansidan med en mjuk trasa och ta noggrant bort allt fett eller olja. Använd inga vassa eller spetsiga föremål.

Vad gör man om brännaren tänds men släcks direkt?

Det kan hända om spisen fortfarande är varm. Blås i brännaröppningen för att skingra ångan, tänd sedan normalt.

Vad är brinntiden med en full tank?

Brinntiden är cirka 4,5 timmar för båda brännarna tillsammans.

BRUKSANVISNING Origo 4100 DOMETIC

Läs igenom anvisningarna noga innan produkten tas i drift. Spara bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid eventuell vidareförsäljning.

Innehållsförteckning

1 Förklaring till symboler 101 2 Allmänna säkerhetsanvisningar 101 3 Leveransinnehåll 104 4 Tillbehör 104 5 Ändamålsenlig användning 104 6 Teknisk beskrivning 104 7 Montera köket 105 8 Använda köket 106 9 Rengöring och skötsel 108 10 Garanti 109 11 Avfallshantering 109 12 Teknisk data 109

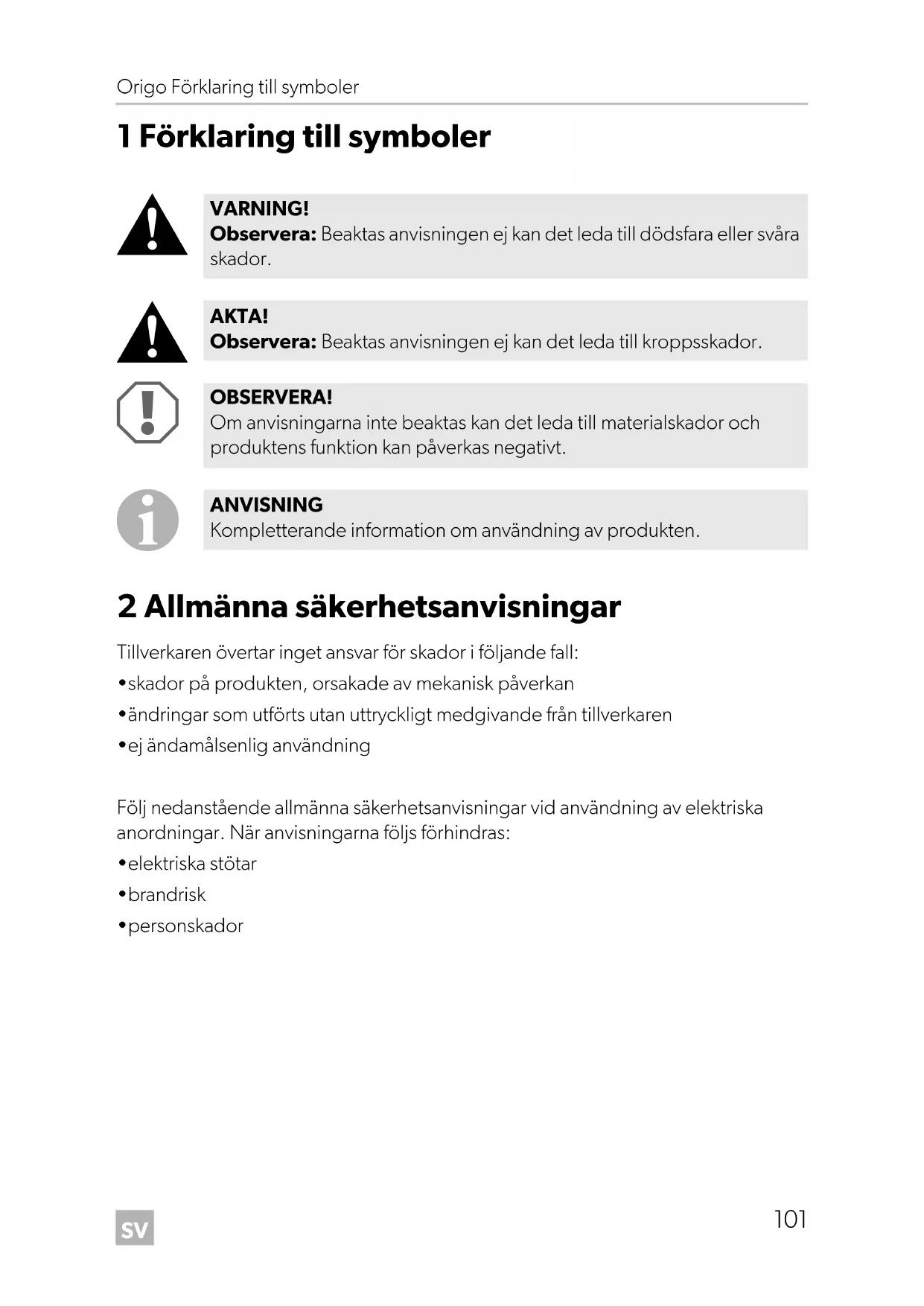

1 Förklaring till symboler

VARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

2 Allmänna säkerhetsanvisningar

Tillverkaren övertar inget ansvar för skador i följande fall:

• skador på produkten, orsakade av mekanisk påverkan
• ändringar som utförs utan uttryckligt medgivande från tillverkaren ej ändamålsenlig användning

Följ nedanstående allmänna säkerhetsanvisningar vid användning av elektriska anordningar. När anvisningarna följs förhindras:

• elektriska stötar, brandrisk - personskador
• personskador

2.1 Allmänna säkerhetsanvisningar

VARNING!

• Använd endast denaturerad alkohol. Använd aldrig andra sorters bränsle som t.ex. bensin, diesel, metanol, propan eller tändvätska för träkol. - Kvävningsrisk!

Se alltid till att platsen där apparaten ska användas är väl ventilerad.

• Se till att det finns en brandsläckare, klass A (för bränder som involverar alkohol) inom räckhåll.

Brandsläckaren ska vara kontrollerad av behörig person.

• Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda produkten på ett säkert sätt, får inte använda denna produkt utan uppsikt eller hjälp av en ansvarig person.
• Elektriska apparater är inga leksaker.

Se till att elektriska apparater placeras utom räckhåll för barn. Låt inte barn använda apparaterna utan uppsikt.

OBSERVERA!

• Använd endast köket för avsett ändamål.

2.2 Säkerhetsåtgärder vid hantering av denaturerad alkohol

VARNING!

• Förvara inte antändliga material och vätskor i närheten av värmaggregat, spritkök (o.dyl.) eller andra värmekällor.
• Förvara spriten i lämpliga behållare och på säkert avstånd från köket.
• Undvik gnistbildning och öppna lågor där spriten förvaras eller fylls på i behållaren. Fyll aldrig på behållaren när den sitter i köket. Häll aldrig bränsle genom brännaröppningarna upptill på köket (bild 1, sida 2).
• Överfylld, utspilld sprit och heta föremål innebär brandrisk och risk för allvarliga brännskador.
• Denaturerad alkohol brinner med nästan osynlig låga; det kan därför uppstå mycket farliga situationer redan innan man blir medveten om faran.

OBSERVERA!

• Torka genast upp utspilld sprit; på så sätt förhindrar man att det börjar brinna okontrollerat.
• Rök inte under hanteringen med sprit eller när köket används.
• Fyll endast på behållaren till angiven max. mängd. Spriten expanderar i behållaren när den värms upp. För stor spritmängd kan leda till att det börjar brinna okontrollerat i köket.

2.3 Säker användning

AKTA!

• Använd långa tändstickor eller långa tändare för att tända brännaren. Dra snabbt undan handen när brännaren har tänts.
• Använd lämplig klädsel när du hanterar köket. Bär inte vida klädesplagg som kan fatta eld.

OBSERVERA!

• Låt köket svalna till omgivningstemperatur innan du tar i det.
• Se till att det inte finns stekfett, olja, alkoholiska lösningar, plastmaterial eller andra antändliga material (t.ex. gardiner, handdukar, köksredskap) i närheten.
• Använd inte kastruller eller stekpannor som är större än 23 cm.
• Se till att kastrullerna och stekpannorna står säkert på köket när det används. Vi rekommenderar att kastrullhållare används (bild 2 2, sida 2, tillbehör).
• Var försiktig vid uppvärmning av stekfett eller olja. Stekfett och olja börjar brinna vid hög värme.
• Använd endast torra grytlappar för att förhindra ångbildning. Använd inte handdukar eller liknande material som kan fatta eld.
• Låt aldrig köket stå utan uppsikt när det används. Innehållet i kastrullen kan koka över och orsaka rök och brand.
• Ställ brännarens reglage (bild 2 1, sida 2) på "av"-läget innan kastrullen tas bort från köket.
• Använd aldrig spritköket som värmekälla.

3 Leveransinnehåll

Kok - Skydd per behållare

4 Tillbehör

Beskrivning Artikelnummer
	2000 4100
Glaslock 9103303990	9103303989
Kastrullhållare	9103303981	9103303981
Skärbrända	9103303987	9103303986

5 Ändamålsenlig användning

Origo-kök är avsedda att användas i fordon och på båtar.

6 Teknisk beskrivning

6.1 Funktion

Köket är tillverkat i rostfritt stål och fungerar enligt absorptionsprincipen. Behållaren rymmer 1,2 l. Denaturerad alkohol används som bränsle.

Spriten absorberas av ett icke-antändligt material i behållaren. Köket har inga bränsleventiler eller bränsleledningar som kan bli otäta. Det har inga komponenter som kräver regelbundet underhåll.

6.2 Varianter

Det finns olika varianter av köket.

2000: enkelbrännare 4100: dubbelbrännare

Artikelnumret finns på typskylten.

Reglage och tillbehör för användning med denaturerad alkohol (bild 2, sida 2):

Nr Beskrivning

• Reglaget i höger läge: brännaren stängd
• Reglaget i vänsterläge: brännaren öppen

2 Kastrullhällare (tillbehör)

7 Montera köket

Utrustningen kan installeras på arbetsskivan i köket.

7.1 Välja installationsplats

Observera följande anvisningar när du väljer installationsplats:

• Utrustningen ska ställas upp på en väl ventilerad plats.
• Undvik luftdrag på installationsplatsen.

Om köket monteras i en öppen styrhytt, eller på ett annat öppet område, ska ett extra vindskydd monteras.

• Använd inte utrustningen i utrymmen där det föreligger explosionsrisk.

7.2 Installera köket

OBSERVERA! Risk för skador på utrustningen!

Innan hålen borras: se till att inga kablar eller andra komponenter på fordonet kan skadas av borrning, sågning och filning.

Såga ut ett rektangulärt hål på arbetsskivan (mått, se nedanstående tabell):

Modell Mättimm
2000	345 x 320
4100	575 x 320

Öppna ovandelen och ta bort behållarna. Sätt in köket i mitten av den utsågade öppningen.

Markera borrhålen.

Använd hälen på kökets fals som mall.

Förborra hälen på arbetsskivan enligt markeringarna. Sätt fast köket genom att skruva in skruvar med platt huvud i borrhålen på falsen. En brandsläckare klass B-1 ska finnas inom räckhåll.

8 Användning

8.1 Fylla på denaturerad alkohol

VARNING! Risk för personskador!

Häll aldrig bränsle genom brännaröppningarna upptill på köket (bild 1, sida 2).

Överfyllnad, utspilld sprit och heta föremål innebär brandrisk och risk för allvarliga brännskador.

Se till att alla brännare är avstängda: - användning med denaturerad alkohol: skjut reglaget till höger stoppläge. Se till att köket har svalnat så att det har rumstemperatur. Ta, i förekommande fall, bort skärbrädan eller ta av locket (tillbehör). Dra spärren framåt (bild 4, sida 3) och lyft upp ovandelen. Kontrollera behållarens öppning så att det inte finns någon låga eller glöd. Ta ut behållaren. Häll behållaren nedåtlutande (bild 5, sida 3). Fyll på denaturerad alkohol i behållaren genom trådgallret.

Kontrollera bränslenivån genom att luta behållaren vertikalt (bild 6, sida 3).

Håll den i detta läge i 20 sekunder för att säkerställa att inte för mycket bränsle har fyllts på. Om det finns för mycket bränsle i behållaren rinner det ut nu.

Max. nivån har nåtts när bränslet syns nedtill i öppningen.

ANVISNING

Köket fungerar som det ska även om man inte fyller på max. mängd.

Torka bort utspilld sprit från behållarens utsida. Sätt tillbaka behållaren. Stäng ovandelen och säkra med spärren.

8.2 Tända köket

AKTA! Risk för personskador!

Använd långa tändstickor eller en lång tändare för att tända brännaren. Dra genast undan handen när brännaren har tänts.

Skjut reglaget till vänster stoppläge. ✓ Brännaren är öppen. Tänd köket genom att hålla en lång tändsticka eller en lång tändare mot brännaröppningen (bild 7, sida 4). Justera lågan så att den inte sträcker sig utanför kastrullens kant. Välj önskat effektläge med reglaget.

ANVISNING

Om köket inte har svalnat sedan det senaste användningstillfället kan det hända att brännaren tänds och sedan genast släcks igen. Blås då luft mot brännaröppningen för att skingra ångan.

Tänd sedan köket enligt ovanstående beskrivning.

8.3 Släcka lågan

Skjut reglaget till höger stoppläge. ✓ Brännaren är stängd. Vänta ungefär fem sekunder. Skjut reglaget till vänster stoppläge för att kontrollera att lågan är släckt. ✓ Brännaren är öppen. Skjut reglaget till höger stoppläge. ✓ Brännaren är stängd.

8.4 Skydd för behållaren

För att förhindra att den denaturerade alkoholen förångas täcks brännarna över med gummiskydd när köket ska stå oanvänt under längre tid.

Se till att köket har svalnat så att det har rumstemperatur. ➤ Ta, i förekommande fall, bort skärbrädan eller ta av locket (tillbehör). ➤ Dra spärren framåt (bild 4, sida 3) och lyft upp ovandelen. ➤ Placera skyddet över behållarens öppning.

Stäng ovandelen och säkra med spärren.

ANVISNING

Ta bort skydden innan köket används.

9 Rengöring och skötsel

OBSERVERA!

Använd inga vassa eller hårda föremål för att rengöra köket - det kan skada utrustningen.

Ta bort gallret på kokets ovansida. Dra ut hällaren och lyft upp gallret (bild 8, sida 4). Rengör kokets ovansida. Var särskilt noga med att avlägsna fastsittande stekfett och olja.

10 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta återförsäljaren eller tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida).

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

11 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

12 Teknisk data

	Origo2000 Origo	4100
Artikelnummer: 9103303884 9103303890
Antal brännare: 1 2
Bränntid: ung. 4,5 h
Brännareffekt: 2000 W
Kokningstid für 1 l vatten:	10 min
Behçllarvolym:	1,2 l
Mätt (L x B x H):	396 x 377 x 150 mm	623 x 377 x 150 mm
Vikt:	5,8 kg	8 kg
