Produkttype	Alkoholkomfur med to blus
Mærke	Dometic
Model	Origo 4100
Antal brændere	2
Mål (L x B x H)	623 x 377 x 150 mm
Vægt	8 kg
Brændstof	Denatureret alkohol
Tankkapacitet	1,2 L pr. tank
Brændereffekt	2 000 W
Brændetid	Cirka 4,5 timer
Kogetid (1 L vand)	10 min
Hovedfunktioner	Madlavning, kontinuerlig flammejustering, absorptionsdrift
Vedligeholdelse og rengøring	Rengør med bløde klude, fjern grillen og fjern fedt og olie
Sikkerhed	Brug kun denatureret alkohol; ryg ikke; hold en brandslukker inden for rækkevidde; lad ikke komfuret være uden opsyn; sørg for god ventilation
Reservedele og tilbehør	Glasdæksel, grydeholder, skærebræt
Reparationsmulighed	Producentgaranti; kontakt specialforhandleren for reparation
Tilsigtet brug	Køretøjer og både
Materiale	Rustfrit stål

Ofte stillede spørgsmål - Origo 4100 DOMETIC

Hvilken type brændstof skal bruges til Dometic Origo 4100?

Brug kun denatureret alkohol. Brug aldrig benzin, diesel, metanol, propan eller grillstarter.

Hvordan tænder jeg Origo 4100 komfuret?

Drej kontrollknappen helt til venstre (åben brænder). Brug en lang tændstik eller lang lighter nær brænderåbningen. Træk hurtigt hånden tilbage, når brænderen tænder.

Hvordan slukker jeg komfuret?

Drej kontrollknappen helt til højre for at lukke brænderen. Vent cirka fem sekunder, åbn derefter brænderen kort helt til venstre for at kontrollere, at flammen er slukket, og luk derefter helt til højre.

Hvad er tankkapaciteten?

Hver tank har en maksimal kapacitet på 1,2 liter. Fyld ikke over maksimumsniveauet for at undgå udvidelse af opvarmet alkohol.

Hvad er komfurets mål og vægt?

Målene er 623 x 377 x 150 mm (L x B x H) og vægten er 8 kg.

Kan komfuret bruges indendørs?

Ja, men kun i et godt ventileret område. Sørg for tilstrækkelig ventilation for at undgå kvælningsrisiko.

Hvilket tilbehør er tilgængeligt til Origo 4100?

Tilbehøret inkluderer et glasdæksel, en grydeholder og et skærebræt. De sælges separat.

Hvordan rengøres komfuret?

Fjern den øverste grill. Rengør toppen med en blød klud, og fjern omhyggeligt alt fedt og olie. Brug ikke skarpe eller spidse genstande.

Hvad gør jeg, hvis brænderen tænder og derefter slukker med det samme?

Det kan ske, hvis komfuret stadig er varmt. Blæs ind i brænderåbningen for at fjerne damp, og tænd derefter normalt.

Hvad er brændetiden med en fuld tank?

Brændetiden er cirka 4,5 timer for begge brændere kombineret.

BRUGSANVISNING Origo 4100 DOMETIC

SV Spritkok

Bruksanvisning. 100

NO Spritbrenner

Bruksanvising. 110

Ei Sprikeitin

Käyttoohje 120

III ПлNTa, pa6OtaIOUaЯ Ha cnInpTe

HCTpykua no 3Kcnpyaatau .131

Læs denne vejledning omhyggeligt igennem før ibrugtagning, og gem den. Giv den til brugeren, hvis du giver produktet videre.

Indholdsfortegnelse

1 Forklaring af symbolerne 90 2 Generelle sikkerhedshenvisninger. 90 3 Leveringsomfang. 93 4 Tilbehør 93 5 Brug i overensstemmelse med formålet 93 6 Teknisk beskrivelse 93 7 Montering af koger 94 8 Brug af koger. 95 9 Rengøring og vedligeholdelse af kogeren 98 10 Garanti. 98 11 Bortskaffelse 99 12 Tekniske data. 99

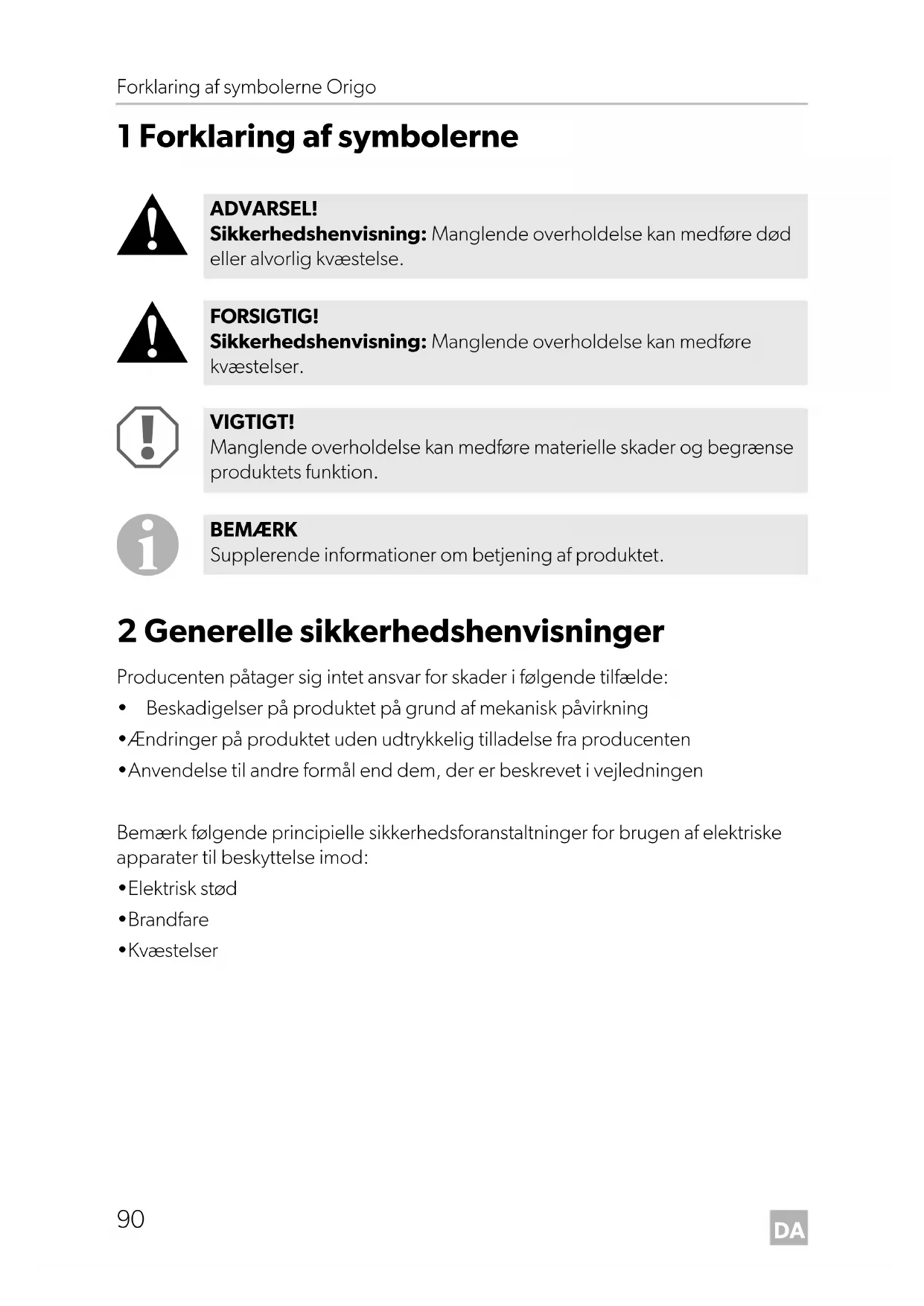

1 Forklaring af symbolerne

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

2 Generelle sikkerhedshenvisninger

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Beskadigelser på produktet på grund af mekanisk påvirkning
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Anvendelse til andre formål end dem, der er beskrevet i vejledningen

Bemærk følgende principielle sikkerhedsforanstaltninger for brugen af elektriske apparater til beskyttelse imod:

Elektrisk stød, brandfare, kvæstelser

2.1 Generel sikkerhed

ADVARSEL!

• Brug kun kogeren med kogesprit. Anvend ingen andre brændstoffer som f.eks. benzin- eller dieselbrændstoffer, methylalkohol, propangas eller grillkultaendere.

Fare for kvælning!

Sørg for tilstrækkelig ventilation, før du tager blusset i brug.

• Montér en brandslukker af klasse A (til spritflammer) inden for rækkevidde. Få brandslukkeren kontrolleret af godkendt fagpersonale med jævne mellemrum.
• Personer (herunder børn), som på grund af deres fysiske, sensoriske eller psykiske evner eller på grund af deres uerfarenhed eller uvidenhed ikke er i stand til at anvende produktet sikkert, må ikke anvende produktet uden opsyn eller instruktion af en ansvarlig person.
• El-apparater er ikke noget børnelegetøj!

Børn kan ikke vurdere farer, som udgår fra elektriske apparater, korrekt. Lad ikke børn bruge elektriske apparater uden opsyn.

VIGTIGT!

• Brug kun kogeren til sit bestemmelsesmæssige formål.

2.2 Sikkerhed ved håndtering af kogesprit.

ADVARSEL!

• Hold brændbare substanser fjern fra varme- og kogeapparater samt andre lys- og varmekilder.
• Kogesprit må kun opbevares i egnede beholdere og i tilstrækkelig stor afstand fra kogeren.
• Sørg for, at der på opbevaringsstedet for kogesprit eller på påfyldningsstedet ikke hersker fare for hverken gnist- eller flammedannelse.
• Fyld aldrig brændergryderne i kogeren. Fyld aldrig sprit igennem brænderåbningerne i afdækningen (fig. 1, side 2). Overfyldte brændergryder, spildt kogesprit og varme overflader kan medføre alvorlige forbrændinger.
• Kogesprit brænder med en næsten usynlig flamme, således at der allerede kan være sket en stor skade, inden du har bemærket faren.

VIGTIGT!

• Tør altid spildt kogesprit op med det samme for at forhindre en ukontrolleret forbrænding.
• Undlad at ryge, mens du håndterer kogesprit eller bruger kogeren.
• Fyld kun brændergryden med den maksimale påfyldningsmængde. Opvarmet kogesprit udvider sig i brændergryden. Kogesprit, som koger over, forårsager en ukontrolleret forbrænding i kogeren.

2.3 Sikkerhed ved brug af apparatet

FORSIGTIG!

• Brug overlange tændstikker eller en stavlighter til at tænde brænderen. Træk hurtigt din hånd tilbage, så snart brænderen er tændt.
• Bær den passende påklædning, når du bruger kogeren. Undlad at bære løst hængende påklædning, som kan antændes.

VIGTIGT!

• Lad kogeren køle ned til rumtemperatur, inden du rører ved den med de bare hænder.
• Hold området omkring kogeren frit for fedtstoffer, alkoholiske substanser, plastik og antændelige stoffer (f.eks. forhæng, håndklæder, køkkenmaterialer).
• Brug kun gryder og pander med en maksimal diameter på 23 cm.
• Kontroller, at gryder og pander står sikkert under kogningen. Det anbefales at bruge grydelapper (fig. 2, side 2, tilbehør). Vær især forsigtig ved opvarmning af fedt og olie. Fedt og olie begynder at brænde ved for stor varme.
• Brug udelukkende tørre grydelapper for at undgå dannelsen af damp. Undlad at bruge viskestykker eller lignende i stedet for grydelapper, idet disse kan antændes.
• Lad aldrig kogeren være uden opsyn under kogningen. Gryder, som koger over, kan medføre røddannelse eller brande.
• Stil regulatoren (fig. 2 1, side 2) på "fra", inden du fjerner gryden.
• Undlad at bruge kogeren til at opvarme rummet.

3 Leverings

• Blus Gummipakskive pr. brændergryde

4 Tilbehør

Betegnelse Art. nr.	2000 4100
Glasafdækning	9103303990	9103303989
Grydeholder 9103303981 9103303981
Skærebræt	9103303987	9103303986

5 Brug i overensstemmelse med formålet

Origo kogerne egner sig til indbygning indeni køretøjer eller ombord på både.

Kogeren er fremstillet af rustfrit stål og arbejder efter absorptionsprincippet.

Brændergryderne har en kapacitet på 1,2 l. Som brændstof bruges kogesprit.

Sprit absorberes i et ikke-antændeligt materiale i brændergryden. Brændergryderne har hverken ventiler eller ledninger, som kunne få lækager, eller andre komponenter, som kræver en regelmæssig service.

6.2 Specifikationer af apparatvarianterne

Origo kogerne leveres i forskellige apparatvarianter.

2000: 1-flammede kogere 4100: 2-flammede kogere

Betegnelsen på dit apparat finder du på typeskiltet.

6.3 Betjeningselementer

Betjeningselementer for driften med kogesprit (fig. 2, side 2):

• Regulator helt til højre: Brænder lukket
• Regulator helt til venstre: Brænder åbnet

2 Grydeholder (tilbehør)

7 Montering

Du kan indbygge kogeren i arbejdspladen i dit køkken.

7.1 Valg af monteringssted

Bemærk følgende henvisninger ved valget af monteringsstedet:

Vælg et godt udluftet monteringssted. - Sørg for, at der ikke opstår gennemtræk på monteringsstedet. Hvis du indbygger kogeren i et åbent førerrum eller andre åbne steder, skal der desuden monteres en vindbeskyttelse. - Undlad at bruge apparatet i eksplosionsfarlige rum.

7.2 Indbygning af koger

VIGTIGT! Fare for beskadigelse!

Inden du foretager boringer af nogen art, skal det kontrolleres, at ingen elektriske kabler eller andre dele af køretøjet beskadiges ved boring, savning og filning.

▸ Sav en firkantet udskæring i arbejdspladen (mål se følgende tabel):

Model Mål i mm

2000 345 × 320

4100575×320

Af afdækningen og fjern brændergryderne. Sæt kogeren ned i midten af udskæringen.

Brug hullerne ved kanten af kogeren som skabelon.

Forbor borehullerne i arbejdspladen på de markerede steder.

Skru undersænkskruer ind i boringerne i kanten for at fastgøre kogeren. Montér en brandslukker af klasse B-1 i din rækkevidde.

8 Brug af koger

8.1 Påfyld kogesprit

Fyld aldrig brændergryderne i kogeren. Fyld aldrig sprit igennem brænderåbningerne i afdækningen (fig. 1, side 2).

Overfyldte brændergryder, spildt kogesprit og varme overflader kan medføre alvorlige forbrændinger.

Kontroller, at alle brændergryder er slukket: - Spritdrift: Skub regulatoren helt til højre. Kontroller, at kogeren er kølet ned til stuetemperatur. Fjern evt. skærebrættet eller løft glasafdækningen af (begge tilbehør). Træk riglen frem (fig. 4, side 3) og løft kogefeltet af.

Kontroller brændergrydens åbning for at sikre, at der hverken befinder sig ild eller gløder i den.

Tag brændergryden ud. Hold brændergryden skråt nedad (fig. 5, side 3). Fyld kogesprit igennem trådnettet ind i brændergrydens åbning. Den maksimale påfyldningsmængde på 1,2 l pr. brændergryde må ikke overskrides. Kontroller den tilladte påfyldningsmængde ved at holde brændergryden lodret nedad (fig. 6, side 3).

Hold den i denne position i 20 sek. for at sikre, at den ikke er overfyldt. Desuden bortskaffer du på den måde overskydende kogesprit, hvis du ved en fejltagelse har fyldt for meget i.

Det maksimale påfyldningsniveau er nået, når spritten er synlig ved åbningens nederste ende.

BEMÆRK

Kogeren fungerer også, hvis brændergryden ikke er fyldt op til den maksimale påfyldningsmængde.

Rengør brændergryden udvendigt for eventuelt spildt kogesprit. Sæt brændergryden i igen. Luk kogefeltet og sikr det med riglen.

8.2 Antænding af kogeren

Træk hurtigt din hånd tilbage, så snart brænderen er tændt.

Skub regulatoren helt til venstre. Brænderen er åbnet. Tænd kogeren ved at holde et overlangt tændstik eller en stavlighter hen til brænderåbningen (fig. 7, side 4). Indstil flammen sådan, at den dækker sig over grydens kant. Indstil det ønskede effekttrin via regulatoren.

BEMÆRK

Hvis kogeren endnu ikke er kølet helt ned efter tidligere brug, kan det ske, at flammen ændres, men går ud igen med det samme. Blæs i dette tilfælde luft ind i brænderåbningen for at lede dampen ud af apparatet. Tænd kogeren igen som beskrevet ovenfor.

8.3 Slukning af flammen

Skub regulatoren helt til højre. Brænderen er lukket. Vent ca. 5 sekunder. Skub endnu engang regulatoren helt til venstre for at sikre, at flammen er gået ud. Brænderen er åbnet. Skub regulatoren helt til højre. Brænderen er lukket.

8.4 Tildækning af brændergryden med pakning

For at beskytte mod fordampning af kogespritten dækkes brændergryder med gummipakninger til, hvis kogeren ikke bruges i længere tid.

Kontroller, at kogeren er kølet ned til stuetemperatur. Fjern evt. skærebrættet eller løft glasafdækningen af (begge tilbehør). Træk riglen frem (fig. 4, side 3) og løft kogefeltet op. Træk pakningen over brændergrydens åbning. Luk kogefeltet og sikr det med låseanordningen.

BEMÆRK

Sørg for at fjerne pakningerne ved brug af kogeren.

9 Rengøring og vedligeholdelse af koge- ren

VIGTIGT!

Undlad at bruge skarpe eller hårde midler til rengøringen, idet de kan føre til en beskadigelse af apparatet.

Tag gitret af kogefeltet. Skub bøjlen ud af åbningen og løft gitret fra kogefeltet (fig. 8, side 4). Rengør kogefeltet. Fjern især fastsiddende fedt og olie omhyggeligt.

10 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte din forhandler eller producentens afdeling i dit land (adresser, se vejledningens bagside).

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

11 Bortskaffelse

Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de gældende forskrifter om bortskaffelse.

12 Tekniske data

	Origo2000 Origo	4100
Art.nr.: 9103303884 9103303890
Antal flammer: 1 2
Brændtid: ca. 4,5 h
Effekt brænder: 2000 W
Kogetid for l vand:	10 min
Maks. påfyldningsmængde:	1,2 l
Mål (L x B x H):	396 x 377 x 150 mm	623 x 377 x 150 mm
Vægt:	5,8 kg	8 kg

Fyld aldrig på mere end 1,2 l.

Sikkerhedsregel: Hvis man ikke overholder denne regel, kan det føre til personskader.

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

Betegnelsen på apparatet finner du på typeskiltet.

6.3 Betjeningselementer

Betjeningselementer for drift med brennsprit (fig. 2, side 2):

nr. Beskrivelse

1 Trinnløst justerbar regulator

• Bruk ikke apparatet der det er eksplosjonsfare.

7.2 Montere koker

PASS PÅ! Fare for skade!

Den maksimale påfyllingsmengden på 1,2 l pr. brennerkar må ikke overskrides.

Kontroller riktig påfyllingsmengde ved at du holder brennerkaret vertikalt nedover (fig. 6, side 3).

Hold det i denne posisjonen i 20 s for å sikre at det ikke er overfylt. Dessuten bortskaffer du dermed overflødig brennsprit hvis du ved uhell skulle ha fylt på for mye.

Det maksimale påfyllingsnivået oppnås når brennstoffet er synlig i nedre ende av åpningen.

MERK

Kokeren fungerer også når brennerkaret ikke er helt fylt opp til maksimal påfyllingsmengde.
