Origo 4100 - Liesi DOMETIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kaksoispolttimen alkoholiliesi
Merkki	Dometic
Malli	Origo 4100
Polttimien lukumäärä	2
Mitat (P x L x K)	623 x 377 x 150 mm
Paino	8 kg
Polttoaine	Denaturoitu alkoholi
Säiliön tilavuus	1,2 L per säiliö
Polttimen teho	2 000 W
Paloaika	Noin 4,5 tuntia
Kiehumisaika (1 L vettä)	10 min
Päätoiminnot	Keittäminen, liekin jatkuva säätö, imutoiminta
Huolto ja puhdistus	Puhdista pehmeillä liinuilla, irrota ritilä ja poista rasva ja öljy
Turvallisuus	Käytä ainoastaan denaturoitua alkoholia; älä tupakoi; pidä sammutin lähettyvillä; älä jätä valvomatta; tuuleta hyvin
Varaosat ja lisävarusteet	Lasikansi, kattilan tuki, leikkuulauta
Korjattavuus	Valmistajan takuu; ota yhteyttä erikoisliikkeeseen korjausta varten
Käyttötarkoitus	Ajoneuvot ja veneet
Materiaali	Ruostumaton teräs

Usein kysytyt kysymykset - Origo 4100 DOMETIC

Mitä polttoainetta Dometic Origo 4100 käyttää?

Käytä ainoastaan denaturoitua alkoholia. Älä koskaan käytä bensiiniä, dieseliä, metanolia, propaania tai hiilisytytysnestettä.

Miten Origo 4100 -liesi sytytetään?

Käännä säätönuppi ääriasentoon vasemmalle (poltin auki). Käytä pitkää tulitikkua tai pitkää sytytintä polttimen aukon lähellä. Vedä käsi nopeasti pois heti kun poltin syttyy.

Miten liesi sammutetaan?

Käännä säätönuppi ääriasentoon oikealle polttimen sulkemiseksi. Odota noin viisi sekuntia, avaa poltin hetkeksi ääriasentoon vasemmalle tarkistaaksesi, että liekki on sammunut, ja sulje sitten uudelleen ääriasentoon oikealle.

Mikä on säiliön tilavuus?

Kummankin säiliön enimmäistilavuus on 1,2 litraa. Älä täytä enimmäistason yli estääksesi kuuman alkoholin laajenemisen.

Mitkä ovat liesin mitat ja paino?

Mitat ovat 623 x 377 x 150 mm (P x L x K) ja paino on 8 kg.

Voiko liesiä käyttää sisällä?

Kyllä, mutta ainoastaan hyvin tuuletetussa tilassa. Varmista riittävä ilmanvaihto tukehtumisvaaran välttämiseksi.

Mitä lisävarusteita on saatavilla Origo 4100:lle?

Lisävarusteisiin kuuluvat lasikansi, kattilan tuki ja leikkuulauta. Ne myydään erikseen.

Miten liesi puhdistetaan?

Irrota yläritilä. Puhdista yläosa pehmeällä liinulla, poista huolellisesti kaikki rasva ja öljy. Älä käytä teräviä esineitä.

Mitä tehdä, jos poltin syttyy ja sammuu heti?

Tämä voi tapahtua, jos liesi on vielä kuuma. Puhalla polttimen aukkoon haihduttaaksesi höyryn, sytytä sitten normaalisti.

Mikä on paloaika täydellä säiliöllä?

Paloaika on noin 4,5 tuntia molempien polttimien yhteiskäytössä.

KÄYTTÖOHJE Origo 4100 DOMETIC

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Symbolien selitys. 121 2 Yleiset turvallisuusohjeet. 121 3 Toimituskokonaisuus. 124 4 Lisävarusteet 125 5 Käyttötarkoitus. 125 6 Tekninen kuvaus 125 7 Keittimen asentaminen 126 8 Keittimen käyttäminen 127 9 Keittimen puhdistaminen ja ylläpito 129 10 Takuu 129 11 Hävittäminen 130 12 Tekniset tiedot. 130

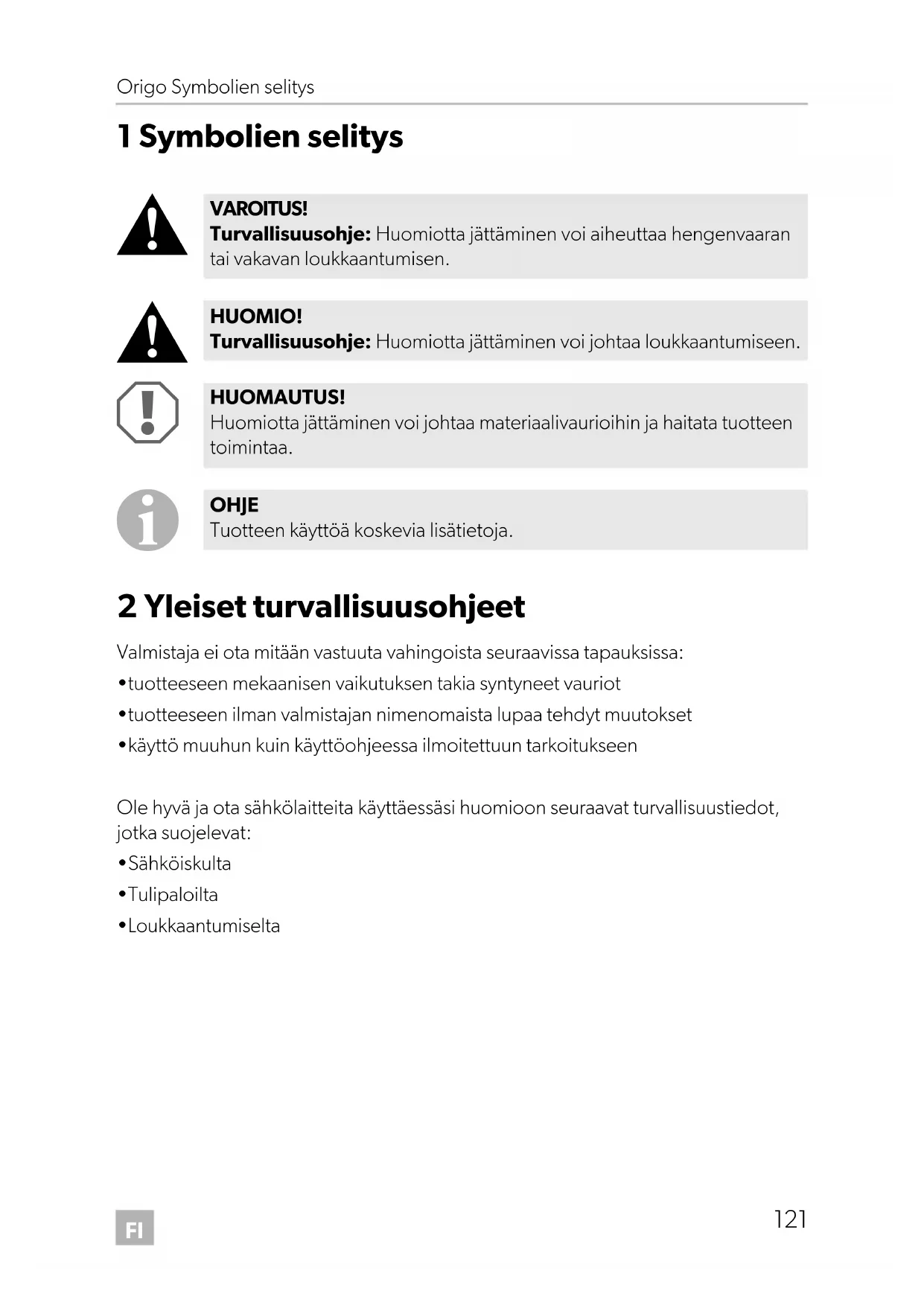

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Yleiset turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

Ole hyvä ja ota sähkölaitteita käyttäessäsi huomioon seuraavat turvallisuustiedot, jotka suojelevat:

Sähköiskulta, tulipaloilta ja loukkaantumiselta

2.1 Yleinen turvallisuus

VAROITUS!

• Käytä vain denaturoitua spriitä. Älä käytä muita polttoaineita kuten bensiiniä, dieseliä, metanolia, propaania tai sytytysnestettä.

Tukehtumisvaara!

Varmista ennen laitteen käynnistämistä, että alue on riittävästi tuuletettu.

• Sijoita A-luokan sammutin (spriikeittimille) etäisyydelle, josta se voidaan tavoittaa.

Varmista, että pätevä henkilökunta tarkastaa sammuttimen säännöllisesti.

• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita.

Sähkölaitteet eivät ole leikkikaluja

Pidä sähkölaitteet lasten tai heikkokuntoisten henkilöiden ulottumattomissa. Älä anna heidän käyttää laitteita ilman valvontaa.

HUOMAUTUS!

• Käytä keitintä vain sen käyttötarkoitukseen.

2.2 Denaturoidun spriin käsittelyä koskevat turvatoimenpiteet

VAROITUS!

• Pidä syttyvät materiaalit kaukana lämmitys- ja keittolaitteista sekä muista valon- ja lämmönlähteistä.
• Säilytä spriitä ainoastaan sopivissa astioissa riittävän kaukana keittimestä.
• Poista kaikki kipinälähteet tai liekit alueilta, joilla spriitä säilytetään tai täytetään.
• Älä koskaan täytä kanistereita niiden ollessa vielä paikallaan keittimessä. Älä koskaan kaada polttoainetta lieden yläpuolelta polttimen reikiin (kuva 1, sivulla 2).
• Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.
• Denaturoitu sprii palaa lähes näkymättömällä liekillä, joten suuri vaurio voi syntyä jo ennen kuin edes huomaat vaaraa.

HUOMAUTUS!

• Pyyhi kaikki roiskunut sprii välittömästi pois hallitsemattoman palamisen estämiseksi.
• Älä tupakoi käsitellessäsi spriitä tai käyttäessäsi keitintä.
• Täytä kanisteri vain maksimitilavuuteen asti. Sprii laajenee lämmetessään kanisterissa. Spriin ylitäyttäminen voi johtaa hallitsemattomaan palamiseen keittimen sisällä.

2.3 Laitteen turvallinen käyttäminen

HUOMIO!

• Käytä pitkiä tulitikkuja tai pitkää sytytintä polttimen sytyttämiseen. Vedä kätesi nopeasti pois heti, kun poltin syttyy.
• Käytä keitintä käyttäessäsi asianmukaista vaatetusta. Älä käytä roikkuvia asusteita, jotka voivat syttyä palamaan.

HUOMAUTUS!

• Anna keittimen jäähtyä ympäristön lämpötilaan ennen kuin kosketat sitä paljain käsin.
• Pidä keitintä ympäröivä alue ja sisätilat vapaina rasvasta, eläinrasvasta, alkoholipitoisista aineista, muovista tai syttyvistä tekstiileistä (esimerkiksi verhot, pyyhkeet, keittiötarvikkeet).
• Käytä vain kattiloita ja pannuja, joiden maksimihalkaisija on 23 cm.
• Varmista ruokaa valmistaessasi, että pannut ja kattilat ovat turvallisesti paikoillaan. On suositeltavaa käyttää kattilapidikkeitä (kuva 2, sivulla 2, lisävaruste).
• Ole varovainen kuumentaessasi rasvaa tai öljyä. Rasva ja öljy syttyvät tuleen, jos ne altistetaan suurelle kuumuudelle.
• Käytä vain kuivia pannulappuja höyryn muodostumisen estämiseksi. Älä käytä pyyhkeitä tai vastaavia pannulappuina, koska ne voivat syttyä tuleen.
• Älä koskaan ruokaa laittaessasi jätä keitintä vaille valvontaa. Yli kiehuvat kattilat voivat synnyttää savua ja tulipaloja.
• Aseta polttimen säädin (kuva 2 1, sivulla 2) pois-asentoon ennen kuin otat kattilan pois.
• Älä käytä keitintä ympäristön lämmittämiseen.

3 Toimituskokonaisuus

Keittimen tiiviste per kanisteri

4 Lisävarusteet

Kuvaus Tuote nro	2000 4100
Lasikansi 9103303990 9103303989
Kattilapidike	9103303981	9103303981
Leikkuulauta	9103303987 9103303986

5 Käyttötarkoitus

Origo-keittimet on suunniteltu käytettäviksi ajoneuvoissa tai veneissä.

6 Tekninen kuvaus

6.1 Toiminta

Keitin on valmistettu ruostumattomasta teräksestä ja siinä sovelletaan imeytysperiaatetta. Kanisterin tilavuus on 1,2 l. Polttoaineena käytetään denaturoitua spriitä.

Sprii imeytetään kanistereissa olevaan palamattomaan materiaaliin. Niissä ei ole varusteena polttoaineventtiiliä tai polttoainejohtimia, joihin voi syntyä vuotoja tai muita vastaavia, säännöllistä huoltoa vaativia komponentteja.

6.2 Laitemuunnelmien spesifikaatiot

Saatavissa on erilaisia keitinmuunnelmia.

2000: yksipoltiminen yksikkö 4100: kaksipoltiminen yksikkö

Laitteesi tyypin määrittelemiseksi katso tyyppikilven tuotenumeroa.

6.3 Käyttölaitteet

Käyttölaitteet laitteen käyttämiseen denaturoidulla spriillä (kuva 2, sivulla 2):

Nro Kuvaus

1 Säädin, portaattomasti säädettävä

• Säädin täysin oikealla: poltin kiinni
• Säädin täysin vasemmalla: poltin auki

2 Kattilapidike (lisävaruste)

7 Keittimen asentaminen

Voit sovittaa keittimen keittiösi pöytätasoon.

7.1 Asennuspaikan valitseminen

Noudata seuraavia ohjeita valitessasi asennuspaikkaa:

• Valitse laitteelle hyvin tuuletettu paikka. Vältä vetoa asennuspaikassa.

Jos asennat keittimen avoimeen hyttiin tai muuhun avoimeen paikkaan, asenna lisätuulisuoja.

• Älä käytä laitetta tiloissa, joissa vallitsee räjähdysvaara.

7.2 Keittimen asentaminen

HUOMAUTUS! Laitteen vaurioitumisen vaara!

Varmista ennen reikien poraamista, että poraaminen, sahaaminen ja viilaaminen ei vahingoita sähköjohtoja tai muita ajoneuvon osia.

Sahaa pöytätasoon nelikulmainen reikä (katso mitat seuraavasta taulukosta):

Malli Mitat millimetreinä

2000 345 × 320

Avaa kansi ja ota kanisterit pois. Aseta keitin keskelle reikää.

Merkitse porauskohdat.

Käytä porattuja reikiä keittimen reunassa sapluunana.

Tee esiporaukset pöytätasoon merkittyihin kohtiin. Kiinnitä keitin ruuvaamalla litteäkantaiset ruuvit kaikkien reunan reikien läpi. Sijoita B-1-luokan sammutin etäisyydelle, josta se voidaan tavoittaa.

8 Keittimen käyttäminen

8.1 Denaturoidun spriin täyttäminen

VAROITUS! Loukkaantumisvaara!

Älä koskaan kaada polttoainetta lieden yläpuolelta polttimen reikiin (kuva 1, sivulla 2).

Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.

Täytä denaturoitua spriitä kanisterin aukon lankaverkon läpi.

Varmista, että kaikki polttimet ovat pois päältä: - käytä denaturoidulla spriillä: liu'uta säädin täysin oikealle. Varmista, että keitin on jäähtynyt huonelämpötilaan. Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita). Vedä säppiä eteenpäin (kuva 4, sivulla 3) ja nosta keittimen kansi. Tarkista kanisterin aukko ja varmista, että siinä ei näy liekkiä tai hehkua. Ota kanisteri ulos. Pidä kanisteria alas kallistettuna (kuva 5, sivulla 3).

Maksimitilavuus per kanisteri ei saa ylittää 1,2 litraa.

Tarkasta polttoaineen määrä kääntämällä kanisteri pystysuoraan (kuva 6, sivulla 3).

Pidä se tässä asennossa 20 s varmistaaksesi, että sitä ei ole ylitäytetty. Lisäksi pääset näin vahingossa sattuneen ylitäyttämisen yhteydessä eroon ylimääräisestä polttoaineesta.

Polttoaineen maksimitaso on saavutettu, kun polttoaine näkyy aukon alareunassa.

OHJE

Keitin toimii, vaikka kanisteria ei ole täytetty maksimimäärään.

Pyyhi mahdollisesti roiskunut sprii kanisterin ulkopuolelta.

Aseta kanisteri paikalleen. Sulje keittimen kansi ja varmista se salpalla.

8.2 Keittimen sytyttäminen

HUOMIO! Loukkaantumisvaara!

Käytä polttimen sytyttämiseen pitkiä tulitikkuja tai sytyttimiä.

Vedä kätesi nopeasti pois heti, kun poltin syttyy.

Liu'uta säädin kokonaan vasemmalle. Poltin on auki.

Sytytä keitin asettamalla pitkä tulitikku tai pitkä sytytin polttimen aukkoon (kuva 7, sivulla 4). Säädä liekki siten, että se ei ylety kattilan reunan yli. Valitse haluttu tehoasetus säätimen avulla.

OHJE

Jos keitin ei ole jäähtynyt edellisestä käytöstä, poltin saattaa syttyä mutta sammua välittömästi. Puhalla tässä tapauksessa ilmaa polttimen aukkoon höyryn hajottamiseksi.

Sytytä keitin myöhemmin yllä kuvatulla tavalla.

8.3 Liekin sammuttaminen

Liu'uta säädin kokonaan oikealle. Poltin on kiinni.

Odota noin viisi sekuntia. Liu'uta säädin kokonaan vasemmalle varmistaaksesi, että liekki on sammunut. Poltin on auki. Liu'uta säädin kokonaan oikealle. Poltin on kiinni.

8.4 Kanisterin peittäminen tiivisteellä

Denaturoidun spriin haihtumisen estämiseksi polttimet peitetään kumisilla tiivisteillä, jos keitintä ei käytetä pitkään aikaan.

Varmista, että keitin on jäähtynyt huonelämpötilaan. Jos sellainen on käytössä, poista leikkuulauta tai nosta lasikansi (molemmat lisävarusteita). Vedä salpaa eteenpäin (kuva 4, sivulla 3) ja nosta keittimen kansi. Aseta tiiviste kanisterin aukon päälle. Sulje keittimen kansi ja varmista se salpalla.

OHJE

Poista tiivisteet ennen keittimen käyttämistä.

9 Keittimen puhdistaminen ja ylläpito

HUOMAUTUS!

Älä käytä puhdistamiseen teräviä tai kovia esineitä, koska se voi vahingoittaa laitetta.

Ota ritilä pois keittimen päältä. Liu'uta tätä varten pidätin pois reiästä ja nosta ritilä (kuva 8, sivulla 4). Puhdista keittimen yläpinta. Poista erityisesti tahmea rasva ja öljy.

10 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny oman ammattikauppiaasi tai maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla).

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• Kopio ostolaskusta, jossa näkyy OSTOPäivä,
• valitusperuste tai vikakuvaus.

11 Hävittäminen

Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

12 Tekniset tiedot

	Origo2000 Origo	4100
Tuote nro: 9103303884 9103303890
Poltinten määrää: 1 2
Palamisen kesto: noin 4,5 h
Polttimen teho: 2000 W
Keittoaika 1 litralle vettä:	10 min
Kanisterin tilavuus:	1,21
Mitat (P x L x K):	396 x 377 x 150 mm	623 x 377 x 150 mm
Paino:	5,8 kg	8 kg
