Producttype	Dubbele brander alcoholkooktoestel
Merk	Dometic
Model	Origo 4100
Aantal branders	2
Afmetingen (L x B x H)	623 x 377 x 150 mm
Gewicht	8 kg
Voeding	Gedenatureerde alcohol
Tankinhoud	1,2 L per tank
Brandervermogen	2.000 W
Brandduur	Ongeveer 4,5 uur
Kooktijd (1 L water)	10 min
Belangrijkste functies	Koken, continue vlamregeling, absorptiewerking
Onderhoud en reiniging	Reinigen met zachte doeken, rooster verwijderen en vet en olie verwijderen
Veiligheid	Alleen gedenatureerde alcohol gebruiken; niet roken; een brandblusser binnen handbereik houden; niet onbeheerd achterlaten; goed ventileren
Reserveonderdelen accessoires	Glazen deksel, pannensteun, snijplank
Repareerbaarheid	Fabrieksgarantie; neem contact op met de gespecialiseerde dealer voor reparaties
Beoogd gebruik	Voertuigen en boten
Materiaal	Roestvrij staal

Veelgestelde vragen - Origo 4100 DOMETIC

Welk type brandstof moet ik gebruiken voor de Dometic Origo 4100?

Gebruik alleen gedenatureerde alcohol. Gebruik nooit benzine, diesel, methanol, propaan of houtskoolaansteker.

Hoe steek ik het Origo 4100 fornuis aan?

Draai de regelaar helemaal naar links (brander open). Gebruik een lange lucifer of lange aansteker bij de opening van de brander. Haal uw hand snel weg zodra de brander ontsteekt.

Hoe doof ik het fornuis?

Draai de regelaar helemaal naar rechts om de brander te sluiten. Wacht ongeveer vijf seconden, open dan kort de brander helemaal naar links om te controleren of de vlam uit is, en draai dan weer helemaal naar rechts.

Wat is de tankinhoud?

Elke tank heeft een maximale capaciteit van 1,2 liter. Vul niet boven het maximumniveau om uitzetting van verwarmde alcohol te voorkomen.

Wat zijn de afmetingen en het gewicht van het fornuis?

De afmetingen zijn 623 x 377 x 150 mm (L x B x H) en het gewicht is 8 kg.

Kan ik het fornuis binnenshuis gebruiken?

Ja, maar alleen in een goed geventileerde ruimte. Zorg voor voldoende ventilatie om verstikkingsgevaar te voorkomen.

Welke accessoires zijn beschikbaar voor de Origo 4100?

De accessoires zijn een glazen deksel, een pannensteun en een snijplank. Ze worden apart verkocht.

Hoe reinig ik het fornuis?

Verwijder het bovenste rooster. Reinig de bovenkant met een zachte doek en verwijder voorzichtig al het vet en olie. Gebruik geen scherpe of puntige voorwerpen.

Wat moet ik doen als de brander aan gaat en meteen uit gaat?

Dit kan gebeuren als het fornuis nog heet is. Blaas in de opening van de brander om de damp te verdrijven, en steek hem dan normaal aan.

Wat is de brandduur met een volle tank?

De brandduur is ongeveer 4,5 uur voor beide branders samen.

GEBRUIKSAANWIJZING Origo 4100 DOMETIC

Gebruiksaanwijzing. 77

DA Spritkoger

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 78 2 Algemene veiligheidsaanwijzingen 78 3 Leveringsomvang .81 4 Toebehoren. 82 5 Gebruik volgens bestemming 82 6 Technische beschrijving 82 7 Kooktoestel opstellen. 83 8 Kooktoestel gebruiken 84 9 Kooktoestel reinigen en onderhoden 87 10 Garantie. 87 11 Afvoeren 88 12 Technische gegevens. 88

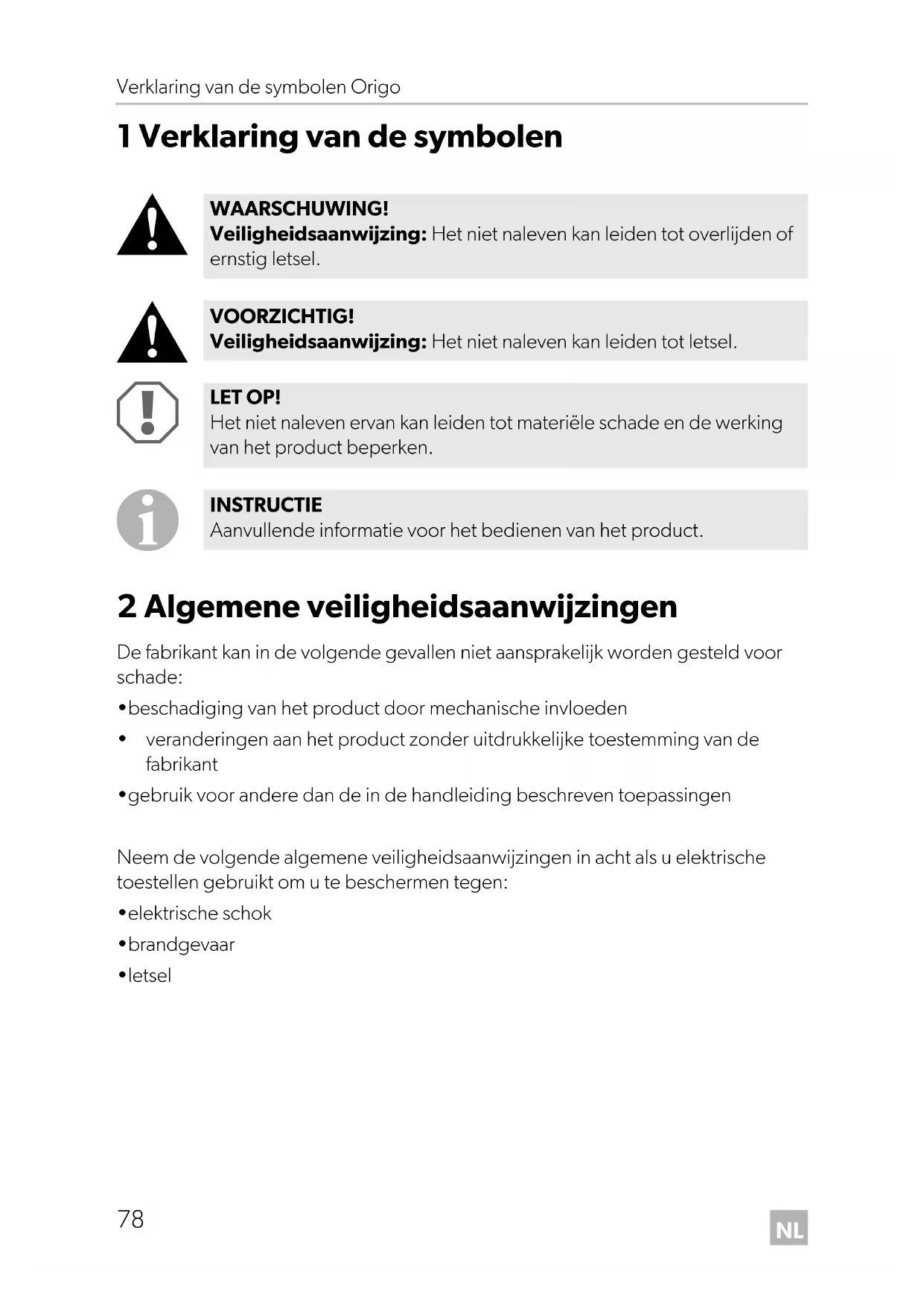

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Algemene veiligheidsaanwijzingen

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

Neem de volgende algemene veiligheidsaanwijzingen in acht als u elektrische toestellen gebruikt om u te beschermen tegen:

• elektrische schok, brandgevaar
• letsel

• Gebruik uitsluitend spiritus. Gebruik geen andere brandstoffen zoals benzine, diesel, methanol, propaan of aanmaakvloeistof voor houtskool.

- Gevaar voor verstikking!

Voordat u het toestel in gebruik neemt, dient u voor voldoende ventilatie in de ruimte te zorgen.

• Zorg ervoor dat er een brandblusser van klasse A (voor spiritusbrand) in de buurt klaarstaat.

Laat de brandblusser regelmatig controleren door gekwalificeerde personen.

• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijk persoon doen.

- Elektrische toestellen zijn geen speelgoed

Houd elektrische toestellen buiten het bereik van kinderen of zwakbegaafde personen. Laat hen de toestellen niet gebruiken zonder toezicht.

LET OP!

• Gebruik het kooktoestel alleen volgens de bestemming.

2.2 Veiligheidsmaatregelen bij het gebruik van spiritus

WAARSCHUWING!

• Houd ontvlambare stoffen uit de buurt van verwarmings- en kooktoestellen en andere licht- en warmtebronnen.
• Bewaar spiritus uitsluitend in geschikte verpakkingen en op voldoende afstand van het kooktoestel.
• Verwijder alle vonk- of vuurbronnen op plaatsen waar de spiritus worden opgeslagen of gevuld.
• Vul de tanks nooit terwijl ze zich nog in het kooktoestel bevinden. Giet nooit brandstof door de pijpopeningen aan de bovenzijde van het kooktoestel (afb. 1, pagina 2).
• Overtollige, gemorste spiritus en hete voorwerpen kunnen ernstige brandwonden veroorzaken.
• Spiritus brandt met een vrijwel onzichtbare vlam, zodat er grote schade kan ontstaan voordat u het gevaar herkent.

LET OP!

• Wis gemorste spiritus meteen af om ongecontroleerd vuur te voorkomen.
• Rook niet als u de spiritus gebruikt of als u het kooktoestel bedient.
• Vul de tank enkel tot het maximale volume. Spiritus zet uit in de tank als deze verwarmd wordt. Overstromende spiritus kan oncontroleerbaar vuur in het kooktoestel veroorzaken.

2.3 Het toestel veilig bedienen

VOORZICHTIG!

• Gebruik lange lucifers of een lange aansteker om de pit aan te steken. Als de pit is aangestoken, dient u uw hand snel weg te trekken.
• Draag geschikte kleding als u het kooktoestel gebruikt. Draag geen loshangende kledingstukken die vuur kunnen vatten.

LET OP!

• Laat het kooktoestel afkoelen tot de omgevingstemperatuur voordat u hem aanraakt met blote handen.
• Houd de ruimte om het kooktoestel en de onderdelen vrij van vet, alcoholische vloeistoffen, kunststoffen of ontvlambare doeken (bijvoorbeeld gordijnen, vaatdoeken, keukenmachines).
• Gebruik alleen potten en pannen met een maximale diameter van 23 cm.
• Zorg ervoor dat de potten en pannen veilig staan. Het gebruik van panhouders wordt aanbevolen (afb. 2, pagina 2, toebehoren).
• Wees voorzichtig als u vet of olie verwarmt. Vet en olie kunnen vuur vatten als deze blootstaan aan grote hitte.
• Gebruik alleen droge pannenlappen om stoomvorming te voorkomen. Gebruik geen handdoeken of dergelijke in plaats van pannenlappen, aangezien deze vlam kunnen vatten.
• Laat het kooktoestel nooit onbeheerd achter als u kookt. Overkokende pannen kunnen rook en brand veroorzaken.
• Schakel de branderknoppen (afb. 2 1, pagina 2) uit voordat u de pan verwijdert.
• Gebruik het kooktoestel niet om de ruimte te verwarmen.

3 Leverings

Kooktoestel - 1 pakking per tank

Beschrijving Artikelnr.

2000 4100

Glasdeksen 9103303990 9103303989

Panhouder 9103303981 9103303981

Snijplank 9103303987 9103303986

5 Gebruik volgens bestemming

De Origo kooktoestellen zijn ontworpen voor het gebruik in voertuigen en boten.

6 Technische beschrijving

6.1 Werking

Het kooktoestel is gemaakt van roestvrij staal en maakt gebruik van het absorptieprincipe. De tank heeft een volume van 1,2 liter. Als brandstof wordt spiritus gebruikt.

Spiritus wordt geabsorbeerd in niet ontvlambaar materiaal in de tank. Het toestel is niet uitgerust met een brandstofventiel of brandstofleidingen, die kunnen lekken, of met andere dergelijke componenten die regelmatig onderhoud vereisen.

6.2 Specificatie voor toestelvarianten

Er zijn verschillende uitvoeringen van het kooktoestel verkrijgbaar.

2000: met één pit 4100: met twee pitten

Voor de variant van uw toestel, zie het artikelnummer op het typeplaatje.

6.3 Bedieningselementen

Bedieningselementen voor het gebruik met spiritus (afb. 2, pagina 2):

Nr. Beschrijving

1 Knop, traploos in te stellen

• Knop volledig naar rechts gedraaid: pit gesloten
• Knop volledig naar links gedraaid: pit geopend

2 Panhouder (toebehoren)

7 Kooktoestel opstellen

U kunt het kooktoestel op het aanrecht in uw keuken plaatsen.

7.1 Installatieplaats kiezen

Bij het kiezen van de installatieplaats dient u de volgende aanwijzingen in acht te nemen:

• Kies een goed geventileerde plaats voor het toestel.
• Voorkom tocht op de installatieplaats.

Als u het kooktoestel in een open stuurhut plaatst of in een andere open ruimte, breng dan een extra windscherm aan.

• Gebruik het toestel niet in een explosiegevaarlijke ruimte.

7.2 Het kooktoestel installeren

LET OP! Gevaar voor beschadiging van het toestel!

Voordat u gaten gaat boren, controleert u eerst of er geen elektrische kabels of andere voertuigonderdelen kunnen worden beschadigd door boren, zagen of vullen.

Snij een vierkant gat in het aanrecht (voor afmetingen, zie de tabel hieronder):

Model Afmetingen in mm

2000 345 × 320

4100 575 × 320

Open de bovenzijde en verwijder de tanks. Plaats het kooktoestel in het midden van de uitsnijding. Markeer de boorgaten.

Gebruik de boorgaten aan de rand van het kooktoestel als sjabloon.

Boor de gaten in het aanrecht op de markeringen.

Bevestig het kooktoestel door schroeven met platte koppen door elk boorgat in de rand te schroeven. Plaats een brandblusser van klasse B-1 in de buurt.

8 Kooktoestel gebruiken

8.1 Spiritus vullen

WAARSCHUWING! Gevaar voor letsel!

Giet nooit brandstof door de pitopeningen aan de bovenzijde van het kooktoestel (afb. 1, pagina 2).

Overtollige, gemorste spiritus en hete voorwerpen kunnen ernstige brandwonden veroorzaken.

Controleer of alle pitten zijn uitgeschakeld: - gebruik met spiritus: schuif de knop helemaal naar rechts. Zorg ervoor dat het kooktoestel is afgekoeld tot kamertemperatuur.

Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren). Trek het veerslotje naar voren (afb. 4, pagina 3) en til de bovenzijde van het kooktoestel op.

Controleer de tankopening op vuur of gloeien. Haal de tank eruit. Kantel de tank omlaag (afb. 5, pagina 3). Vul de spiritus door het draadgaas in de opening van de tank. Het maximale volume per tank mag niet worden overschreden: 1,2 l. Controleer het brandstofpeil door de tank verticaal op te tillen (afb. 6, pagina 3).

Houd hem gedurende 20 s in deze positie en controleer of hij niet te vol is. Bovendien kunt u als de tank per ongeluk te veel gevuld is de overtollige brandstof verwijderen.

Het maximale brandstofpeil is bereikt als de brandstof te zien is aan de onderzijde van de opening.

INSTRUCTIE

Het kooktoestel werkt ook als de tank niet is gevuld tot het maximale volume.

Veeg eventueel gemorste spiritus van de buitenkant van de tank.

Plaats de tank weer terug. Sluit de bovenzijde van het kooktoestel met het veerslotje.

8.2 Het kooktoestel aansteken

VOORZICHTIG! Gevaar voor letsel!

Gebruik lange lucifers of een lange aansteker om de pit aan te steken. Als de pit is aangestoken dient u uw hand snel weg te trekken.

Schuif de knop helemaal naar links. De pit is geopend.

Steek het kooktoestel aan door een lange lucifer of een lange aansteker tegen de pitopening te houden (afb. 7, pagina 4). Stel de vlam zo in dat hij niet over de rand van de pan komt. Stel het gewenste vermogen in met de knop.

INSTRUCTIE

Als het kooktoestel nog niet is afgekoeld van het vorige gebruik, kan de pit ontsteken maar meteen weer uitgaan. In dat geval blaast u lucht in de pitopening om de stoom te verwijderen.

Vervolgens steekt u het kooktoestel aan zoals hierboven beschreven.

8.3 Vlam doven

▸ Schuif de knop helemaal naar rechts. ✓ De pit is gesloten. Wacht ongeveer vijf seconden. ▸ Schuif de knop helemaal naar links om er zeker van te zijn dat de vlam is gedoofd. ✓ De pit is geopend. ▸ Schuif de knop helemaal naar rechts. ✓ De pit is gesloten.

8.4 Tank afdichten met pakking

Om te voorkomen dat de spiritus verdampt, worden de pitten met een rubberen pakking afgesloten als het kooktoestel voor langere tijd niet wordt gebruikt.

Zorg ervoor dat het kooktoestel is afgekoeld tot kamertemperatuur. Indien aanwezig verwijdert u de snijplank of tilt het glazen deksel op (beide toebehoren). ▸ Trek het veerslotje naar voren (afb. 4, pagina 3) en til de bovenzijde van het kooktoestel op. ▸ Plaats de pakking over de tankopening. Sluit de bovenzijde van het kooktoestel met het veerslotje.

INSTRUCTIE

Verwijder de pakking voordat u het kooktoestel gaat gebruiken.

9 Kooktoestel reinigen en onderhouden

LET OP!

Gebruik geen scherpe of harde voorwerpen voor de reiniging. Deze kunnen het toestel beschadigen.

▸ Verwijder het rooster van de bovenzijde van het kooktoestel. Daarvoor schuift u de borgveer uit de opening en tilt het rooster op (afb. 8, pagina 4).

Reinig de bovenzijde van het kooktoestel. Verwijder vooral het vastzittende vet en de aangekoekte olie.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot uw speciaalzaak of tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding).

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoeren

Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak waar de betreffende afvoervoorschriften.

	Origo2000 Origo	4100
Artikelnr.: 9103303884 9103303890
Aantal pitten: 1 2
Brandtijd: ongeveer 4,5aar
Vermogen van de brander: 2000 W
Kooktijd voor I water:	10 min
Tankvolumen:	1,21
Afmetingen (I x b x h):	396 x 377 x 150 mm	623 x 377 x 150 mm
Gewicht:	5,8 kg	8 kg

Art. nr. Beschrijving

Traploos verstelbare regelaar
