MANUAL DE USUARIO ART 23 Easytrim Accu BOSCH

Instrucciones de servicio

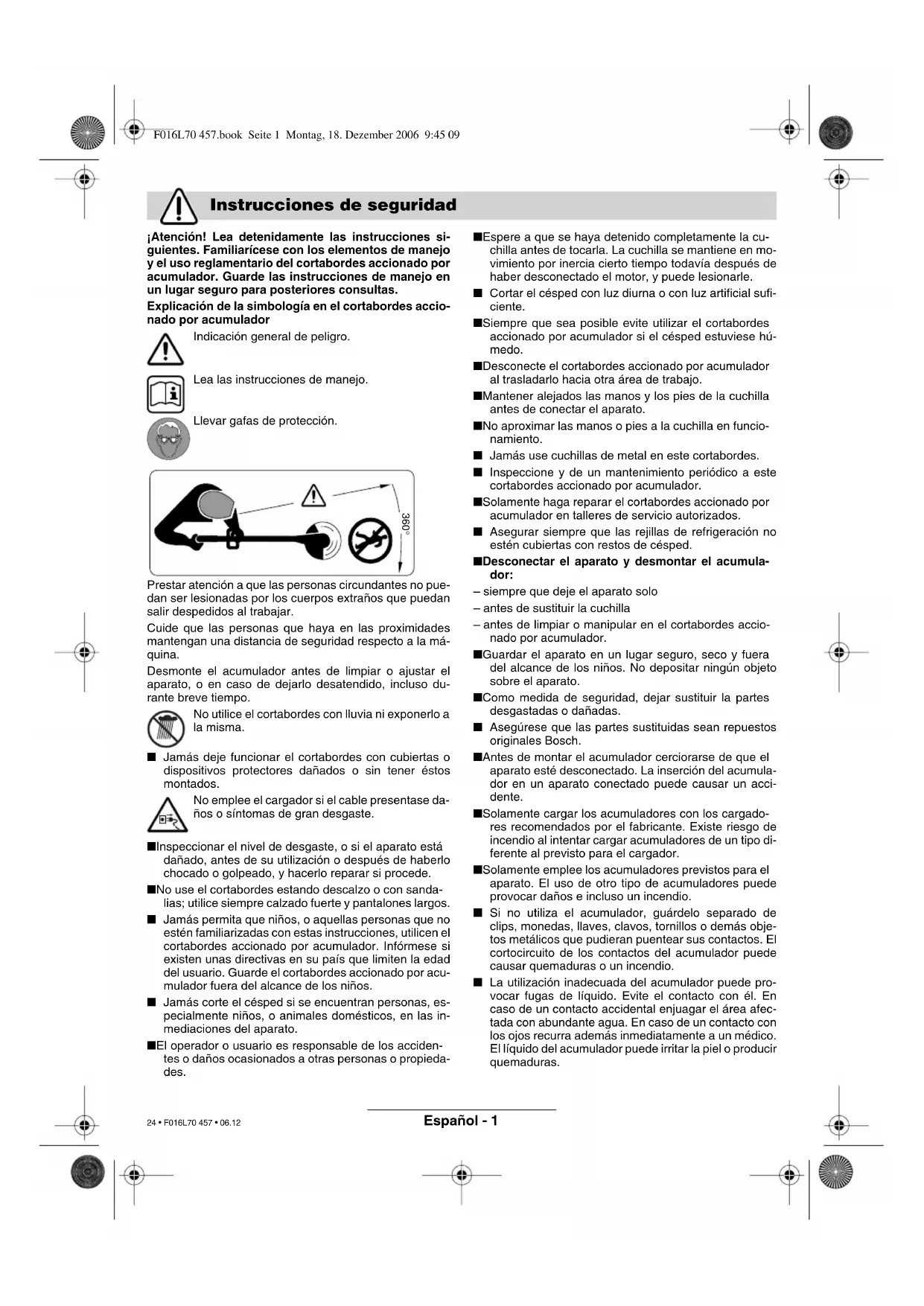

23 • F016L70 457 • 06.12Español - 1

¡Atención! Lea detenidamente las instrucciones si-

guientes. Familiarícese con los elementos de manejo

y el uso reglamentario del cortabordes accionado por

acumulador. Guarde las instrucciones de manejo en

un lugar seguro para posteriores consultas.

Explicación de la simbología en el cortabordes accio-

Indicación general de peligro.

Lea las instrucciones de manejo.

Llevar gafas de protección.

Prestar atención a que las personas circundantes no pue-

dan ser lesionadas por los cuerpos extraños que puedan

salir despedidos al trabajar.

Cuide que las personas que haya en las proximidades

mantengan una distancia de seguridad respecto a la má-

Desmonte el acumulador antes de limpiar o ajustar el

aparato, o en caso de dejarlo desatendido, incluso du-

No utilice el cortabordes con lluvia ni exponerlo a

■ Jamás deje funcionar el cortabordes con cubiertas o

dispositivos protectores dañados o sin tener éstos

No emplee el cargador si el cable presentase da-

ños o síntomas de gran desgaste.

■ Inspeccionar el nivel de desgaste, o si el aparato está

dañado, antes de su utilización o después de haberlo

chocado o golpeado, y hacerlo reparar si procede.

■ No use el cortabordes estando descalzo o con sanda-

lias; utilice siempre calzado fuerte y pantalones largos.

■ Jamás permita que niños, o aquellas personas que no

estén familiarizadas con estas instrucciones, utilicen el

cortabordes accionado por acumulador. Infórmese si

existen unas directivas en su país que limiten la edad

del usuario. Guarde el cortabordes accionado por acu-

mulador fuera del alcance de los niños.

■ Jamás corte el césped si se encuentran personas, es-

pecialmente niños, o animales domésticos, en las in-

mediaciones del aparato.

■ El operador o usuario es responsable de los acciden-

tes o daños ocasionados a otras personas o propieda-

■ Espere a que se haya detenido completamente la cu-

chilla antes de tocarla. La cuchilla se mantiene en mo-

vimiento por inercia cierto tiempo todavía después de

haber desconectado el motor, y puede lesionarle.

■ Cortar el césped con luz diurna o con luz artificial sufi-

■ Siempre que sea posible evite utilizar el cortabordes

accionado por acumulador si el césped estuviese hú-

■ Desconecte el cortabordes accionado por acumulador

al trasladarlo hacia otra área de trabajo.

■ Mantener alejados las manos y los pies de la cuchilla

antes de conectar el aparato.

■ No aproximar las manos o pies a la cuchilla en funcio-

■ Jamás use cuchillas de metal en este cortabordes.

■ Inspeccione y de un mantenimiento periódico a este

cortabordes accionado por acumulador.

■ Solamente haga reparar el cortabordes accionado por

acumulador en talleres de servicio autorizados.

■ Asegurar siempre que las rejillas de refrigeración no

estén cubiertas con restos de césped.

■ Desconectar el aparato y desmontar el acumula-

– siempre que deje el aparato solo

– antes de sustituir la cuchilla

– antes de limpiar o manipular en el cortabordes accio-

nado por acumulador.

■ Guardar el aparato en un lugar seguro, seco y fuera

del alcance de los niños. No depositar ningún objeto

■ Como medida de seguridad, dejar sustituir la partes

desgastadas o dañadas.

■ Asegúrese que las partes sustituidas sean repuestos

■ Antes de montar el acumulador cerciorarse de que el

aparato esté desconectado. La inserción del acumula-

dor en un aparato conectado puede causar un acci-

■ Solamente cargar los acumuladores con los cargado-

res recomendados por el fabricante. Existe riesgo de

incendio al intentar cargar acumuladores de un tipo di-

ferente al previsto para el cargador.

■ Solamente emplee los acumuladores previstos para el

aparato. El uso de otro tipo de acumuladores puede

provocar daños e incluso un incendio.

■ Si no utiliza el acumulador, guárdelo separado de

clips, monedas, llaves, clavos, tornillos o demás obje-

tos metálicos que pudieran puentear sus contactos. El

cortocircuito de los contactos del acumulador puede

causar quemaduras o un incendio.

■ La utilización inadecuada del acumulador puede pro-

vocar fugas de líquido. Evite el contacto con él. En

caso de un contacto accidental enjuagar el área afec-

tada con abundante agua. En caso de un contacto con

los ojos recurra además inmediatamente a un médico.

El líquido del acumulador puede irritar la piel o producir

Instrucciones de seguridad 360° F016L70 457.book Seite 1 Montag, 18. Dezember 2006 9:45 09

24 • F016L70 457 • 06.12Español - 2

El aparato ha sido diseñado para cortar césped y

malas hierbas debajo de arbustos, y en pendientes

o bordes que no sean accesibles con el cortacés-

Su uso reglamentario implica además la utilización

a una temperatura ambiente entre 0 °C y 40 °C.

Este manual contiene instrucciones importantes

para el montaje correcto y la utilización segura de su

aparato. Por ello, es muy importante que lea deteni-

damente esta instrucciones.

Saque con cuidado del embalaje el cortabordes ac-

cionado por acumulador y verifique si se adjuntan

todas las piezas mencionadas a continuación:

– Cortadora peinadora

– Caperuza protectora

– Instrucciones de manejo

Si faltasen piezas, o si alguna de ellas estuviese dañada, di-

ríjase por favor al comercio de su adquisición.

1 Interruptor de conexión/desconexión

7 Rejillas de refrigeración

11 Alojamiento para carga del acumulador

12 Indicador por LED

**específico de cada país

¡Los accesorios descritos e ilustrados no correspon-

den en parte al material que se adjunta!

Características técnicas

Cortabordes accionado por

Diámetro de corte [cm] 23 26

Peso (sin accesorios) [kg] 1,9 2,0

Número de serie Ver nº de serie 14 (placa de características) indicado en la máquina.

Acumulador NiMH NiMH Número de pedido 2 607 335 699 2 607 335 699

Tensión nominal [V] 14,4 14,4

Capacidad [Ah] 1,5 1,5

Tiempo de carga (con el acumu-

lador descargado) [h] 3 – 5* 3 – 5*

Cargador AL 1404 AL 1404

Número de pedido 2 607 225 .. 2 607 225 ..

Corriente de carga [A] 0,4 0,4

Margen de la temperatura de

carga admisible [°C] 0 – 45 0 – 45

*El tiempo de carga está referido a una tensión de entrada del cargador de 230 V.

Utilización reglamentaria

Material que se adjunta

Elementos de la máquina

F016L70 457.book Seite 2 Montag, 18. Dezember 2006 9:45 09

25 • F016L70 457 • 06.12Español - 3

Una vez conectado el enchufe de red a la toma de

corriente, el proceso de carga se inicia en el mo-

mento de insertar el acumulador 9 en el aloja-

¡El LED verde 12 no señaliza el estado de carga!

Éste se enciende al circular la corriente de carga.

Al finalizarse el proceso de carga (después de

aprox. 3 a 5 h), sacar el enchufe del cargador de la

red y extraer el acumulador.

El acumulador no deberá cargarse más de 5,5 h.

El aumento de la temperatura del acumulador seña-

liza que éste está completamente cargado.

Instrucciones para el uso

Al utilizar el cargador prolongadamente puede ocu-

rrir que éste se caliente. Esto es normal y no supone

que el aparato esté averiado.

Un acumulador nuevo o que no haya sido usado du-

rante largo tiempo alcanza su plena potencia des-

pués de aprox. 5 ciclos de carga y descarga.

Si después de cargar los acumuladores el tiempo de

funcionamiento fuese muy reducido, ello es señal de

que están agotados y deben sustituirse.

Monte completamente el cortabordes an-

tes de insertar el acumulador.

Cerciórese de que el cortabordes sea ensam-

blado en este orden:

Ensamble de las barras del cortabordes

Empalme la barra superior 4 con la barra inferior 5

hasta percibir un “clic”.

Observación: Una vez unidas ambas barras no es

posible desensamblarlas de nuevo.

Cerciórese de que los cables no queden aprisio-

nados ni retorcidos.

Montaje de la caperuza protectora

Monte la caperuza protectora 8 en el cabezal 6.

➊ Enganche la caperuza protectora en el cabezal y

empújela hacia atrás.

➋ Empuje hacia abajo la parte posterior de la cape-

ruza protectora hasta enclavarla firmemente (clic).

Montaje del plato de corte/cuchilla

Meta a presión el plato de corte 15 en el árbol motriz

Inserte en la espiga 17 la cuchilla 16, presiónela ha-

cia abajo, y tire de ella hacia fuera hasta enclavarla.

Retire piedras, trozos de madera sueltos y

demás objetos del área a trabajar.

Tras la desconexión del cortabordes se man-

tiene todavía en funcionamiento por inercia la

cuchilla de corte durante algunos segundos. Es-

pere a que se haya detenido el motor/cuchilla de

corte, antes de conectarlo de nuevo.

No desconectar y volver a conectar el aparato a

Conexión y desconexión

Accionar y mantener pulsado el interruptor 1. Para

la desconexión soltar el interruptor 1.

Ir guiando el cortabordes accionado por acumulador

con movimiento de vaivén hacia la izquierda y dere-

cha, manteniéndolo suficientemente separado del

El cortabordes accionado por acumulador puede

cortar eficazmente césped hasta una altura de

15 cm. Corte césped de más altura de forma esca-

Recorte en torno a árboles y arbustos

Recorte con cuidado el césped cercano a los árbo-

les y arbustos evitando que el hilo consiga tocarlos.

Las plantas pueden llegar a estropearse si se

¡Atención! Desconecte el aparato y desmonte

el acumulador antes de realizar trabajos de

Tras la desconexión del cortabordes se man-

tiene todavía en funcionamiento por inercia

durante algunos segundos la cuchilla de

Precaución –no toque las cuchilla de corte en

A Cortes normales y recorte de

B C D F016L70 457.book Seite 3 Montag, 18. Dezember 2006 9:45 09 26 • F016L70 457 • 06.12Español - 4

Autonomía del acumulador

La autonomía del acumulador depende de las con-

diciones de trabajo:

Condiciones favorables:

Condiciones normales:

Condiciones desfavorables:

Antes de cualquier manipulación en la má-

quina extraer el acumulador.

Observación: Efectúe periódicamente los siguientes

trabajos de mantenimiento para asegurar una utili-

zación prolongada y fiable del aparato.

Inspeccionar periódicamente el aparato en cuanto a

daños manifiestos, como piezas sueltas, desgasta-

Verifique que las cubiertas y dispositivos protecto-

res estén correctamente montados y que no estén

dañados. Antes de la utilización del aparato efectúe

los trabajos de mantenimiento o reparación que

Si a pesar de los esmerados procesos de fabrica-

ción y control, la peinadora cortadora de césped lle-

gase a averiarse, la reparación deberá encargarse a

un taller de servicio autorizado para herramientas

Al realizar consultas o solicitar piezas de repuesto,

¡es imprescindible indicar siempre el número de pe-

dido de 10 cifras que figura en la placa de caracte-

rísticas del aparato!

Antes de cualquier manipulación en la má-

quina extraer el acumulador.

Para desmontar la cuchilla 16 desgastada, tirar de

ella hasta hacerla salir de la espiga 17.

Desprender completamente, con un cuchillo afilado,

los restos de plástico/suciedad que pudieran estar

adheridos a la espiga 17.

Para montar una cuchilla 16 nueva inserte ésta en la

espiga 17, presione la cuchilla hacia abajo, y tire de

ella hacia fuera hasta enclavarla.

Observación: Solamente emplear cuchillas de re-

puesto Bosch. Estas cuchillas han sido especial-

mente desarrolladas para obtener unas mejores

prestaciones en el corte. Las cuchillas de corte de

otros fabricantes merman el rendimiento obtenido

Desconecte aparato y retire el acumula-

dor. Cerciórese de haber desmontado el

acumulador antes de guardar el aparato.

Limpiar minuciosamente la parte exterior de la pei-

nadora cortadora de césped con un cepillo blando y

un paño. No utilizar agua, disolvente ni agentes para

pulir. Eliminar completamente la hierba adherida y

las partículas, especialmente en el área de las reji-

llas de refrigeración 7.

Colocar el aparato sobre un costado y limpiar el in-

terior de la caperuza de protección 8. Desprender el

material compactado que pudiera estar adherido,

con un trozo de madera o plástico.

Se recomienda guardar el acumulador a una tempe-

ratura entre 0 y 45 °C.

Mantenimiento de la cuchilla

Después del corte/almacenaje

D F016L70 457.book Seite 4 Montag, 18. Dezember 2006 9:45 09

27 • F016L70 457 • 06.12Español - 5

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse ano-

malías en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio.

Atención: Antes de intentar localizar una avería, desconectar el aparato, y retirar el acumulador.

Investigación de averías

Síntomas Posible causa Solución

La caperuza protectora

no puede pasarse por en-

cima del plato de corte

Montaje incorrecto Desmontar el plato de corte y volver a

montar la caperuza protectora, ver

La peinadora cortadora

de césped no funciona

Batería descargada Cargar acumulador, ver también “Indi-

caciones para la carga”.

La peinadora cortadora

de césped funciona de

Acudir al servicio de asistencia técnica

Acudir al servicio de asistencia técnica

Vibraciones o ruido exce-

Acudir al servicio de asistencia técnica

Sustituya la cuchilla

La autonomía de funcio-

namiento tras la recarga

del acumulador es dema-

El acumulador no fue utilizado durante

largo tiempo o se ha usado pocas ve-

Césped demasiado alto

Recargue completamente el acumula-

dor, ver también las indicaciones de

Cortar el césped en varias pasadas

Sustituir el acumulador

La cuchilla no se mueve Batería descargada

Cargar acumulador, ver también “Indi-

caciones para la carga”.

Acudir al servicio de asistencia técnica

El aparato no corta Cuchilla rota

El acumulador no está completamente

El césped se ha enredado en el plato

Sustituya la cuchilla

Cargar acumulador, ver también “Indi-

caciones para la carga”.

No es posible cargar con

Los contactos del acumulador están

El acumulador está defectuoso debido

a una interrupción interna (entre las

Limpiar los contactos (p. ej. metiendo

y sacando varias veces el acumula-

dor), o sustituir el acumulador si fuese

Sustituir el acumulador

El LED indicador 12 no

se enciende al conectar

el enchufe de red a la

toma de corriente ni al in-

sertar el acumulador en

Toma de corriente, cable o cargador

Introducir el enchufe (completamente)

en la toma de corriente

Medir la tensión de red y, si procede,

hacer comprobar el cargador por un

servicio técnico autorizado para herra-

mientas eléctricas Bosch

F016L70 457.book Seite 5 Montag, 18. Dezember 2006 9:45 09

28 • F016L70 457 • 06.12Español - 6

Recomendamos que las herramientas eléctricas,

accesorios y embalajes sean sometidos a un pro-

ceso de recuperación que respete el medio am-

Sólo para países de la UE:

¡No arroje las herramientas eléctricas

Conforme a la Directriz Europea

2002/96/CE sobre aparatos eléctri-

cos y electrónicos inservibles, tras su

conversión en ley nacional, deberán

acumularse por separado las herramientas eléctri-

cas para ser sometidas a un reciclaje ecológico.

Los dibujos de despiece e informaciones sobre

las piezas de repuesto las encontrará en internet

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

✆ Asesoramiento al cliente +34 901 11 66 97

República de Panamá 4045,

Irarrázaval 259 – Ñuñoa

✆ +56 (0)2 / 520 3100

Determinación de los valores de medición según

norma 2000/14/CE (a 1,60 m de altura y 1,0 m de

distancia) y EN 28 662.

El nivel de ruido típico de la máquina corresponde a:

nivel de presión de sonido 72 dB (A); nivel de poten-

cia de sonido 88 dB (A).

El nivel de vibraciones típico en la mano/brazo es

Declaramos bajo nuestra sola responsabilidad que

este producto está en conformidad con las normas

o documentos normalizados siguientes: EN 786,

EN 60 335 de acuerdo con las regulaciones

89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: El nivel de potencia acústica L WA

se garantiza, es inferior a 94 dB (A). Procedimiento

para evaluación de la conformidad según apén-

Servicio de inspección designado: SRL, Sudbury

Nº de identificación del servicio de inspección desig-

Reservado el derecho de modificaciones

Servicio de asistencia técnica

Declaración de conformidad

F016L70 457.book Seite 6 Montag, 18. Dezember 2006 9:45 09

quido do acumulador. Evite o contacto com este líquido.

**específico para cada país

Número de série Veja número de série 14 (Logotipo) na máquina.

Faixa de temperatura de carga

tomada e retirar o acumulador.

Vida útil do acumulador

indique por favor sem falta o número de encomenda

Livrar a cavilha 17 de todos restos de plásticos/de

Descarregar acumulador

rectamente) encaixada

mentas eléctricas Bosch

2002/96/CE para aparelhos eléctri-

documentos normativos: EN 786, EN 60 335 con-

Pulire a fondo la parte esterna del tosaerba con una

acumulatorul), dacå este necesar,

Solicitaøi dacå este necesar,
